Автономное водоснабжение частного дома из емкости: Тонкости подачи воды из ёмкости в дом

Автономное водоснабжение частного дома своими руками: схема, монтаж

Отсутствие централизованного водопровода в населенном пункте – вовсе не повод носить воду ведрами из колодца до конца жизни. Хорошо, когда колодец есть во дворе и вода в нем пригодна для питья.

Если же источник воды находится далеко, то постоянное проживание в таких условиях становится некомфортным. Выход из ситуации – самостоятельно организовать автономное водоснабжение частного дома из резервуара, находящегося на территории усадьбы.

Содержание статьи

• 1 Выбор подходящей схемы
• 2 Какое оборудование понадобится
• 3 Монтаж наружной водопроводной сети
• 4 Устройство внутренней сети

Выбор подходящей схемы

Выбирая, каким способом удобнее и дешевле всего подавать в коттедж воду питьевого качества, следует учесть такие факторы:

• количество жильцов;
• надежность электроснабжения в населенном пункте;
• источник водоснабжения: водопровод, колодец, скважина или автоцистерна (привозная вода).

От числа жильцов зависит объем накопительного бака (что такое гидроаккумулятор для систем водоснабжения). В данном вопросе нельзя опираться на нормативы, отводящие минимум 80 л на проживающего в сутки, так никакого резервуара не хватит. На практике семье из 4 человек (двое детей) для приготовления пищи и водных процедур хватает объема 4 м³ питьевой воды на 1 месяц при условии экономного потребления.

Устанавливать резервуар не обязательно, если источником водоснабжения является колодец или скважина с достаточным запасом воды (как сделать водоснабжение в частном доме из скважины). Тогда ее можно подавать напрямую в дом поверхностным или глубинным насосом.

При малой производительности скважины понадобится промежуточная накопительная емкость на 200—500 л.

Учитывая все факторы, подходящая схема автономного водоснабжения частного дома выбирается в соответствии с рекомендациями:

1. При частых перебоях в электроснабжении оптимальный вариант – поставить бак в чердачном помещении и наполнять его насосом по мере необходимости. Подача к санитарным приборам осуществляется самотеком.
2. При наличии водопровода, работающего в определенное время, или скважины с малой производительностью бак небольших размеров (0,5—1 м³) ставится внутри здания. Давление в сети создается насосом, действующим совместно с гидроаккумулятором.
3. Для пополнения запаса воды из любых источников подойдет подземная емкость на расстоянии 5 м от коттеджа. Подачу потребителям также обеспечивает насос и мембранный бак.
4. Таким же методом организуется снабжение водой из колодца при условии, что его глубина не превышает 15 м (как сделать водопровод из колодца на даче своими руками).
5. Из скважины с достаточным запасом вода подается погружным насосом, а давление в сети обеспечивает гидроаккумулятор.

Также существует способ подачи чистых грунтовых вод из артезианских скважин глубиной свыше 50 м, откуда они поступают наверх под собственным давлением. Но бурение подобных скважин стоит слишком дорого.

Схема автономного водоснабжения дома из скважины.

Схема автономного водоснабжения дома из колодца.

Схема автономного водоснабжения дома из емкости.

Вариант схемы автономного водоснабжения частного дома из емкости наиболее удобен для пополнения любым способом и не ограничен площадью помещений. Дешевле обойдется перекачка воды из колодца или обычной скважины (если она уже сделана), только придется предусмотреть систему фильтрации.

Какое оборудование понадобится

Самые распространенные варианты – использование в качестве источника колодца или скважины.

Для их реализации потребуется следующее оборудование и материалы:

• насос поверхностный (для скважины – глубинный) необходимой мощности;
• гидроаккумулятор;
• автоматика для насоса – реле давления и сухого хода;
• обратный клапан;
• фильтр сетчатый;
• трубы для наружной и внутренней водопроводной сети;
• для варианта с подземной емкостью потребуется приобрести стальной или пластиковый резервуар.

Чтобы не набирать все элементы по отдельности, при выборе рекомендуется обратить внимание на готовые насосные станции (как выбрать насосные станции водоснабжения для частного дома), состоящие из мембранного аккумулятора и насоса с настроенной автоматикой (). Нужно лишь выбрать агрегат по мощности, для чего необходимо определить глубину, откуда будет всасываться вода, и высоту, на которую ее надо поднять.

Схема устройства насосной станции.

Глубина всасывания насосных станций различной мощности для автономной системы водоснабжения частного дома варьируется в диапазоне от 8 до 20 м, высота подъема – от 20 до 40 м, чего вполне достаточно для любого коттеджа. Определяя глубину, следует к ней прибавить сопротивление горизонтального участка наружного водопровода.

Рекомендуется принимать 10 м горизонтальной трубы за 1 м высоты подъема и прибавить его к реальной глубине. Последняя считается от дна резервуара до уровня чистого пола, где стоит насос.

Мощность погружного насоса принимается по общей высоте подъема начиная от глубины скважины и заканчивая смесителем на последнем этаже здания. Для водопровода обычно используются трубы из полиэтилена марки ПЕ-100.

Монтаж наружной водопроводной сети

Устройство автономного водоснабжения частного дома своими руками начинается с рытья траншеи от колодца или скважины до ввода в здание. В идеале глубина заложения трубопровода должна быть на 30 см ниже границы промерзания грунта. Траншея роется глубже этой отметки на 100 мм, дабы устроить песчаную подушку.

При рытье и укладке труб необходимо выдержать уклон водопроводной магистрали в сторону колодца величиной 3—5 мм на 1 м длины (что такое греющий кабель для водопровода). Он служит для опорожнения трубопровода.

Если он закладывается выше нормативной глубины, то выполняется утепление полуцилиндрами из пенопласта либо пенополистирола толщиной 40—60 мм (как сделать утепление труб водоснабжения в частном доме). Минвату в грунте использовать не стоит, она пропитается влагой и перестанет выполнять свои функции.

При монтаже всасывающего участка нужно соблюдать следующие правила:

1. Конец трубы вводится в колодец или подземную емкость таким образом, чтобы между ним и дном осталось 300 мм.
2. На конце трубы закрепляется обратный клапан, а перед ним – фильтр. Он защитит клапан от заедания при попадании грязи.
3. Обратный клапан с фильтром должны быть всегда погружены в воду.
4. Глубинный насос опускается внутрь скважины на металлическом тросе и подключается водостойким кабелем.
5. При монтаже подземной емкости в ней следует предусмотреть воздушный клапан с сеткой.

Ответственный узел – ввод водопровода в дом, он наиболее подвержен промерзанию. Поэтому трубу проводят под фундаментом либо сквозь него на глубине прокладки.

Трубопровод следует пропустить через гильзу большего диаметра, а просвет между ними тщательно утеплить. В месте ввода надо утеплить и бетонную отмостку, заложив под нее плиты пенопласта толщиной 80—100 мм.

Устройство внутренней сети

Предполагается, что перед внутренним монтажом автономного водоснабжения частного дома выбрано подходящее помещение для установки оборудования.

Учитывая шум от работы насоса и щелчки реле, для этой цели лучше всего подойдет котельная или другое техническое помещение вдали от спален. Насосную станцию следует разместить так, чтобы ее было удобно обслуживать, а манометр был заметен со стороны входа.

Станция крепится к бетонному основанию анкерами, после чего производится ее подключение к водопроводной и электрической сети в такой последовательности:

1. На вводе в дом перед насосом рекомендуется поставить второй фильтр более тонкой очистки. Подсоединение наружного трубопровода к насосу осуществляется через переходник.
2. К выходному патрубку насосной станции, находящемуся на реле давления, подключается внутренний водопровод.
3. В месте подключения устанавливается отсекающий шаровой кран.
4. К насосному агрегату от электрического щитка подводится силовой трехжильный кабель, на стене монтируется розетка с заземляющим контактом. Для защиты этой линии около щитка ставится 2 автоматических выключателя (как выбрать автоматический выключатель).

По завершении работ необходимо проверить герметичность наружной ветки и клапана, заполнив ее водой через специальную пробку на насосной станции. Желательно это сделать до засыпки траншеи грунтом, после чего производится запуск оборудования. Насос не сможет захватить воду, если в трубе останется воздух, на что следует обратить внимание при ее заполнении.

При использовании глубинного насоса в скважине монтаж производится в такой же последовательности. Силовой кабель агрегата можно провести в той же траншее либо воздушным способом. Когда производительности скважины недостаточно, то потребуется промежуточная емкость и дополнительная автоматика, контролирующая ее заполнение.

Видео о водоснабжении частного дома своими руками.

Варианты автономного водоснабжения частного дома

Автономное водоснабжение частного домовладения дает возможность использовать чистую воду из артезианского источника. При этом нет прямой зависимости от центрального отопления. Домовладелец самостоятельно определяет нормы расхода энергии и воды, что позволяет более рачительно тратить недешевые ресурсы. Давайте разберем варианты реализации такой водопроводной системы.

Содержание

Источник для водоснабжения

Чтобы вода постоянно поступала из-под земли, необходимо правильно оборудовать источник, это может быть:

1. Родник.
2. Колодец.
3. Скважина.

Скважина

Скважина представляет собой просверленный шурф, которые дает возможность «доставать» воду из подземных пластов. Идеальный источник для систем автономного водоснабжения частного дома.

Чтобы процесс происходил без особых усилий, существует насосное оборудование, оно может быть самой разной мощности.

Для нормальной работы требуются такие элементы:

1. Техника, которая позволяет поднимать воду, при этом часто используются различные автоматические приспособления.
2. Большие емкости, где вода накапливается и отстаивается.
3. Трубопровод, по которому вода перемещается.
4. Запорная арматура.
5. Регулирующие приспособления.

Колодец

Колодец – это один из источников автономного водоснабжения дома, который может служить для поступления воды. Глубина его может быть разной, на качество воды влияет экологическая ситуация,

Многое зависит от местности, где располагается дом. Не должно быть поблизости:

• вредных производств;
• очистных сооружений;
• канализационных стоков;
• нефтяных скважин.

Родник

Родники с кристально чистой водой можно встретить только в лесистой местности возле рек или озер. Встречаются не так часто родники с ключевой водой, которые могут обеспечить непрерывное поступление воды в течение длительного периода времени.

Найти водоносный слой – это задача не из простых. Такую работу могут выполнить специалисты с большим практическим опытом работы. Требуется уметь учитывать глубину залегания водоносных слоев, как они питаются, какой имеют ресурс.

Всего водяные ресурсы дифференцируются на три вида:

• верховодные пласты;
• грунтовые воды;
• артезианские скважины.

Первый тип залегает на глубине до 9 метров, он подпитывается из атмосферных осадков, которые попадают в подземные «карманы» и затем аккумулируются в водоносных слоях.

Недостаток такого слоя заключается в том, что он зависит от климатических условий.

Вода из верхних пластов не совсем чистая, часто она имеет переизбыток вредных микроорганизмов. Подобную воду обычно используют для полива.

Грунтовые воды залегают на глубине до 50 метров, вода эта хорошая, проходя через различные пласты, она эффективно очищается. Лучшим источником воды считается артезианская скважина, ее глубина может достигать 260 метров, подобный источник имеет много достоинств. Выгоды от использования такого источника:

1. Вода есть в любое время года.
2. Скважина может функционировать десятки лет.
3. Сохраняется качество и постоянный температурный режим.
4. Отсутствуют болезнетворные микроорганизмы.

Схема монтажа

Для автономной подачи водоснабжения из земли потребуется следующая схема:

1. Выкопать колодец или пробурить скважину.
2. Поставить кессон или ревизионный колодец.
3. Установить насос.
4. Инсталлировать автоматический блок, который позволит контролировать подачу воды.
5. Поставить фильтры очистки в скважину.
6. Провести трубы.
7. Снабдить систему накопительной емкостью и водяным аккумулятором.
8. Подсоединить бытовые приборы.

Как установить

Чтобы сделать современную водопроводную сеть, потребуются инструменты и материалы:

1. Трубы для устройства скважины.
2. Профили и уголки для обустройства и прокладки трубопровода.
3. Фиксирующие элементы.
4. Запорные приспособления.
5. Песок, щебень, цемент.

Одна из важных деталей в устройстве скважины – это обсадная колонна. Это приспособление позволяет обустроить устье скважины, предотвратить засыпание грунта.

Саму магистраль конструируют из труб, которые могут быть металлические или ПВХ. Рабочее давление обычно не превышает 0,65 МПа. Выбирается материал по таким критериям:

• пожелания заказчика;
• экономические выкладки;
• особенностей объекта.

Все фиксирующие элементы делаются из различных сплавов, также последнее время фитинги стали изготавливать из прочного ПВХ. Запорные блоки позволяют эффективно регулировать скорость движения потока и его напор. Для запорных приспособлений лучшим материалом является чугун, он способен выдерживать большие нагрузки, не подвержен влиянию коррозии. Для таких блоков нередко используют сталь и цветные сплавы. Если размер труб больше 50 мм, монтируют дополнительно краны:

1. Пробковые.
2. Шаровые.

На трубы большого диаметра ставятся чугунные и стальные задвижки. При создании системы потребуется сделать технический колодец, чтобы была возможность проводить профилактический ремонт. Нужны будут:

• кирпичи;
• цемент;
• песок.

Наиболее эффективный материал для монтажа обсадных труб – это тампонажный цемент

Трубы пролегать должны ниже уровня промерзания, в разных местностях он может значительно варьироваться. «Подушку» для труб делают из песка и щебня. Также необходимо, чтобы присутствовал угол наклона, иногда вода должна поступать самотеком, иногда это бывает необходимо. Последние годы чаще всего используют пластиковые трубы, материал этот по прочности не уступает металлу и не подвержен коррозии. Стоимость труб невысокая, использовать их выгодно.

Чтобы монтировать трубы, потребуется инструмент:

1. Молоток.
2. Болгарка.
3. Сварочный аппарат.
4. Приспособление для создания резьбы.
5. Разборные ключи.
6. Проволока.
7. Уровень.
8. Пассатижи, кусачки.
9. И др.

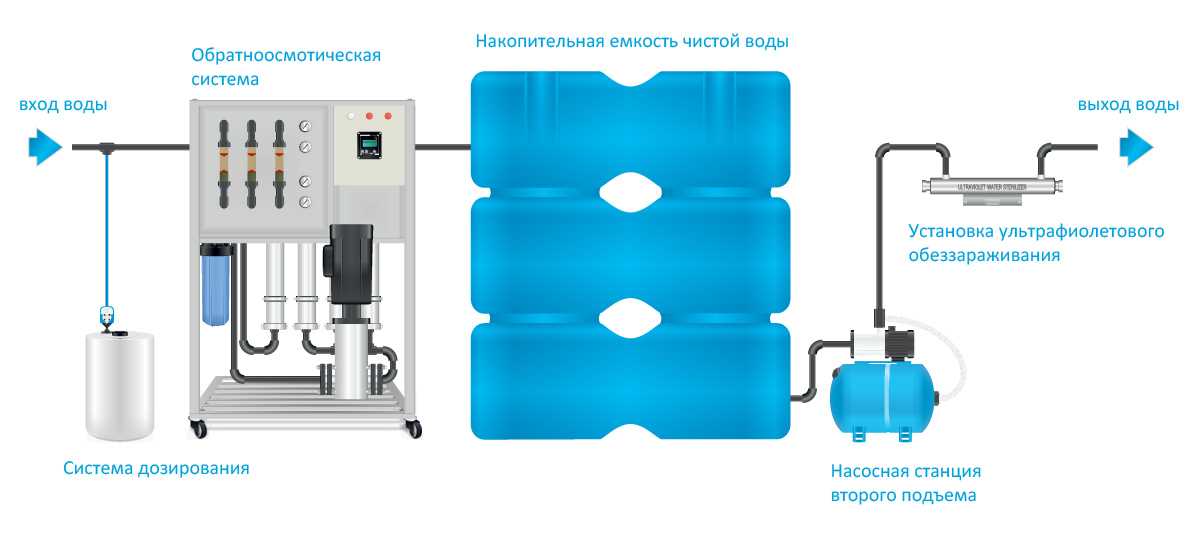

Очистка воды

Процесс монтажа автономного водоснабжения в частном доме происходит с соблюдением последовательности. Вода проходит этапы:

1. Забор из скважины или колодца.
2. Проходит через механический фильтр, который задерживает крупные фрагменты.
3. Обратный клапан не позволяет возрождаться жидкости, если насос отключился.

Фильтры грубой очистки предотвращают от попадания в систему механических частиц, которые могут повредить оборудование. Далее вода проходит через фильтры тонкой очистки, которые впитывают вредные примеси. В фильтрах тонкой очистки используются чаще всего:

1. Кварцевый песок;
2. Серебро;
3. Активированный уголь.

Системы водоснабжения принципиально не отличаются друг от друга, варьироваться может только мощность.

 Как и куда ставить насос

Насосное оборудование для автономного водоснабжения дома может размещаться в отдельной технической комнате, если оно имеет большую мощность. Небольшие агрегаты можно монтировать в кессоне.

Для нормальной работы насосного агрегата потребуются:

1. Устройство по перекачке воды.
2. Герметичная емкость.
3. Измеритель давления.
4. Краны.
5. Бытовая сантехника

Насосы дифференцируются на два больших типа:

1. Погружные.
2. Поверхностные.

По методу работы нагревательного приспособления, насосы могут быть:

• винтовыми
• центробежными;
• вибрационными.

Для того, чтобы система нормально функционировала, она должна снабжаться такими техническими узлами:

1. Измерительными приборами.
2. Емкостью расширительной или накопительной;

Если приобретать в магазине насосную станцию, то все вышеперечисленные элементы уже присутствуют, они входят в комплект. Для того чтобы правильно поставить насосное оборудование для автономного водоснабжения, следует определиться: какой будет емкость. Всего существует две системы: с расширительной и накопительной емкостью. Простой вариант забора воды – это применение погружных или поверхностных агрегатов. При этом не используются никакие емкости. Недостаток такой системы заключается в том, что возможны перебои с поступлением воды, а также «скачков» давления. Чтобы стабилизировать поступление воды, используют обычно гидроаккумулятор. Состоит прибор из элементов:

1. Корпус (металл или прочный ПВХ).
2. Мембрана (демпферная резина).
3. Реле давления.

Последний элемент управляет работой самого оборудования, что позволяет действенно управлять напором воды в контуре. Реле дает возможность срабатывать автоматике, если напор падает ниже допустимой отметки.

Накопительная емкость – это рациональное решение проблемы постоянного притока воды при организации автономного водоснабжения. Обычно такой блок помещают в верхней точке трубопровода, накрывают крышкой. Камера имеет поплавок и повышающий насос.

Параметры насоса зависят от количества проживающих в доме людей. Необходимы данные:

1. Какова глубина скважины.
2. Диаметр ствола.
3. Уровни воды в источнике (динамический и статический).
4. Сколько метров от выхода воды до здания.
5. Сколько этажей в домовладении.

Обычно диаметр скважины не превышает 10 см. Верхний предел находится, если перемножить число этажей, обычно давление варьируется в пределах от 1,6 до 3,2 атм.
Одна атмосфера – это давление десяти метров водяного «столба». Требуемое давление в системе автономного водоснабжения составляет 1,5-3, 0 атм. 1 атмосфера равна 10 м водяного столба.
Пример: дом имеет два этажа, находится на одном уровне с источником. Насос погружается на глубине 40 метров, до самого источника 35 метров. Коэффициент трения 15%. Получается цифра: 40+6+35+15% = 96 м.
Проведя расчет, можно предположит, что нужен аппарат который подается порядка трех кубических метров в сутки при давлении до 3 атм. , вода поднимается на уровень до 100 метров.

Заключение

Автономное водоснабжение частного дома совершенствуется, оно стало боле мощным и компактным. Отечественная промышленность выпускает энергосберегающие модели, которые стоят заметно дешевле зарубежных аналогов.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Водоснабжение частного дома своими руками: схема проектирования системы

Чтобы система водоснабжения обеспечивала жильцам максимальный комфорт, необходимо учесть множество нюансов, правильно рассчитать все рабочие параметры и инженерные единицы . Начинать разработку крайне желательно еще на стадии архитектурного проекта.

Реализовать задуманное и обустроить водопровод частного дома своими руками должен если не профессионал, то человек, вникший во все тонкости.

Мы поможем вам разобраться в принципах работы автономной системы, обозначить устройство различных источников водозабора и дать рекомендации по выбору оборудования. Пошаговая инструкция по обустройству водоснабжения дополнена наглядными изображениями и видеофрагментами.

Содержание статьи:

• Принцип работы автономной системы водоснабжения
• Выбор источников и устройство водозабора
  • Использование скважины для организации водоснабжения
  • Использование колодцев в качестве источника воды
  • Устройство водозаборных камер при использовании родника
• Оборудование автоматического водоснабжения
  • Резервуары регулирующие и накопительные для воды
  • Очистка водопроводной воды от примесей

  9001 1 Типы насосное оборудование и особенности подбора

  • Контрольно-регулировочные устройства
• Приоритет и схема прокладки водопроводной сети
  • Этап 1. Монтаж насосного оборудования
  • Шаг 2. Монтаж наружного трубопровода
  • Шаг 3. Монтаж внутренней секции водопровода
• Выводы и полезное видео по теме

Принцип работы автономной системы водоснабжения

Система водоснабжения является одним из важнейших элементов обустройства дома. Суть его работы заключается в автоматизированной подаче необходимого объема воды, для чего пользователю теперь достаточно лишь запустить оборудование, а затем просто периодически следить за ним.

Независимая от центрального водоснабжения автономная сеть должна быть правильно спроектирована и спроектирована так, чтобы дом был полностью обеспечен водой в соответствии с потребностями владельцев. Необходимо организовать систему так, чтобы вода беспрепятственно поступала ко всем точкам водозабора.

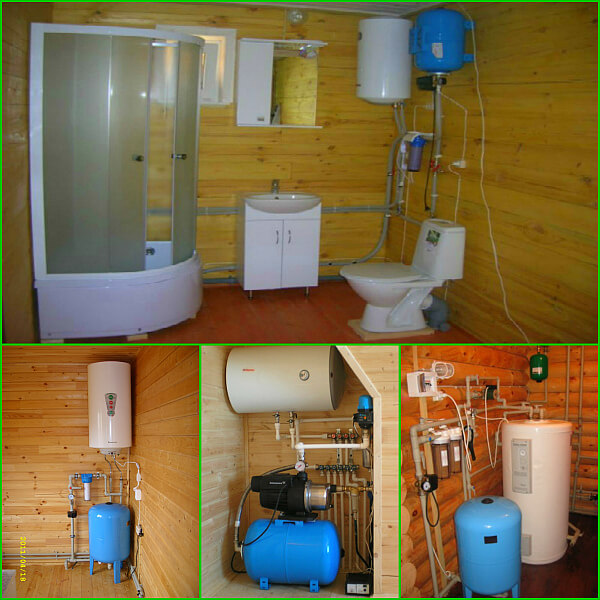

Фотогалерея

Фото

Организация автономной системы водоснабжения частного дома позволяет значительно сократить расходы на содержание дома

Система водоснабжения частных домов включает две взаимосвязанные части: внешнюю и внутреннюю. Внешняя часть состоит из источника и водопровода, обычно проложенного под землей

Внутренняя часть системы состоит из трубопровода, оборудования для перекачки, формирования запаса воды, точек слива, расположение которых определяется с учетом удобства эксплуатации и обслуживания

При гидроаккумуляторе и напорном в систему включены выключатели, предназначенные для автоматизации пуска и остановки насоса, процесс подачи воды в краны осуществляется без участия собственников

Если автоматизация системы не планируется, устанавливается накопительный бак включен в схему водоснабжения, наполнение которого необходимо контролировать

Вода, откачиваемая из автономного источника, может быть использована для обеспечения водяного контура отопления теплоносителем после ее подготовки котлом

На базе частного водоисточника могут быть организованы все основные виды инженерных систем: холодная водоснабжение, отопление, горячее водоснабжение

Этап 3: Организация водоснабжения от автономного источника обеспечит подачу необходимого количества воды для обслуживания объекта

Экономический эффект от автономного водоснабжения

Устройство внесистемное

Внутренняя часть автономного водоснабжения

Средства автоматизации системы

Накопительные емкости в схеме водоснабжения

Использование воды в качестве теплоносителя

Инженерные системы частного дома

Вода для очистки и содержание территории

Для нормальной эксплуатации система водоснабжения оборудуется устройствами и техническими устройствами, обеспечивающими работу в автоматическом или частично автоматическом режиме.

Для автоматизации процесса используйте . Используется как буферная емкость для хранения воды и как устройство для поддержания стабильного давления.

В мембранном баке два отсека — для воздуха и воды, они разделены резиновой мембраной. Когда емкость заполняется водой, воздушная камера все больше сжимается, за счет чего увеличивается давление.

Автономные системы водоснабжения состоят из внутренней и внешней частей. К ним относятся одноименные отводы трубопровода, проложенные от источника водозабора до точек водозабора, арматуры, водопровода, насоса, накопительной емкости или гидроаккумулятора

В ответ на повышение давления электрическое реле отключает насос. Как только один из хозяев открывает кран, давление в системе начинает падать. Реле снова реагирует на снижение давления и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды, но и обеспечить ее подачу. Срок службы насосного оборудования значительно продлевается за счет сокращения циклов включения/выключения.

Водоснабжение – основа жизнеобеспечения дома. От него зависит, насколько комфортно будет жить человеку в своем доме

Для правильного выбора параметров системы необходимо:

• Сформулировать требования к интенсивности и регулярности подачи воды . Не исключено, что в небольшом загородном доме можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
• Определить возможные источники , возможность и стоимость их строительства, качество воды.
• Подобрать оборудование и рассчитать варианты прокладки инженерных сетей.

Грамотно спроектированная система требует профессионального монтажа, использования качественных комплектующих.

Выбор источников и устройство водозабора

Для организации системы водоснабжения дома чаще всего используют подземные воды, предпочитая водоносные горизонты, защищенные водоупорными породами.

Точки их ограждения и расположение на загородном участке не нужно согласовывать с органами СЭС, если не будет эксплуатироваться артезианская скважина. Использование поверхностных источников требует специального обоснования.

Водозаборные сооружения следует строить на возвышенности. Бурение водозаборных скважин и колодцев должно располагаться на расстоянии не менее 50 м от мест возможного загрязнения (уборных, компостных кучек, свалок и т.п.) (+)

Выбор типа водозаборного сооружения в основном зависит от особенностей геологического строения положение местности, глубину залегания водоносных горизонтов, количество потребляемой воды.

Чаще всего применяют, реже — каптажы родников и т.п. Выбор того или иного водоподъемного оборудования зависит от конструкции сооружения.

Сооружения водозабора технической категории располагаются не ближе 20 метров от очистных сооружений, компостных ям, уличных туалетов канализационных трубопроводов, а также других потенциальных источников загрязнения.

Участок для их устройства выбирается незатопляемым, исключающим затопление и возможное заражение источника паводковыми водами.

Водозаборное сооружение должно быть окружено отмосткой шириной около 2 м, а затем глиняным замком шириной 50 см и глубиной 100 см. Его наземная часть должна быть высотой 80 см и иметь покрытие, защищающее от дождя и пыли.

При сборе, транспортировке и хранении воды необходимо использовать безопасные материалы, не ухудшающие ее качество.

Фотогалерея

Фото

Выбор источника для водоснабжения

Скважина как основа водопровода

Проектирование скважины на воду

Абиссинский колодец для откачки технической воды

Использование хорошо организовать водопровод

Выбор в пользу скважины чаще всего осуществляется, если вода залегает на глубине двадцати метров.

Колодцы бывают двух типов:

• Артезианские . Могут быть глубины 100 м и более. Изредка фонтанируют, если расположены в запустении. Недостатком является высокая стоимость работ. Кроме того, вода может быть сильно минерализованной, что негативно скажется на работе насоса и сантехнических приборов.
• Скважины мелкого углубления (включая абиссинские) . Их установка обходится гораздо дешевле, но недостаток в том, что со временем они могут заилиться, особенно если ими не пользуются постоянно. Для подъема воды требуется установка специального насосного оборудования.

Колодцы являются наиболее распространенными водозаборными сооружениями.

Бурение скважин требует места для доступа и манипулирования крупным оборудованием. Часто отсутствие такого пространства сильно затрудняет механизированную разработку источника воды.

Их дизайн может отличаться, но в целом сохраняется.

Состоят из таких частей:

• Ротовая и надземная части. По правилам устье устроено в подземной камере — кессоне. Если кессон не используется, для предотвращения просачивания дождевой воды в колодец сооружают герметичную оголовок.
• Ствол , стенки которого армированы обсадными трубами из стального сплава, пластика. Изредка асбестоцементные трубы применяют для обустройства артезианских скважин на большой глубине.
• Водозаборная часть , имеющая отстойник и фильтр. В горных породах фильтрующее оборудование использовать нельзя.

Вокруг конструкции рекомендуется сделать отмостку. Для колодцев, заиленных, целесообразно оборудовать специальное место для отвода воды, чтобы предотвратить эрозию почвы при промывке шахты.

Если место не может быть организовано, необходимо будет арендовать грузовик мусоровозов для вывоза воды от стирки.

Фотогалерея

Фото

Шаг 1: Мало пробурить скважину для водопровода, ее нужно обустроить. Под установку кессона ствол вкапывается на глубину его погружения.

Этап 2: Кессон устанавливается в котлован с утрамбованным или залитым бетонным дном. В примере использован готовый металлический бак с гидроизоляционным наружным покрытием

Этап 3: Для забора воды из шахты необходим скважинный насос, который должен быть подключен к водопроводной трубе и источнику питания устройство для герметизации горловины

Этап 5: после погружения погружного насоса в скважину надевается пластиковый колпачок оголовка и притирается по факту

Этап 6: монтируется обратный клапан в 20-30 см от штуцера насоса , подающая труба подключена к внешнему водопроводу

Для автоматизации процессов пуска и остановки насоса установлено реле давления. При возможности работы в условиях «сухого хода» вместо реле блок автоматики

Шаг 8: Для возможности безпроблемной эксплуатации скважины в зимнее время кессон утепляют на глубину сезонного промерзания грунта, на поверхность устанавливается утепленная коробка

Недостроенная скважина

Установка кессона в котловане

Подключение погружного насоса

Монтаж оголовка на оголовок

Погружной насос на скважину

Подключение напорного трубопровода к системе

Установка автоматики на водопровод

Конструкция наружной части оголовка

901 54 использование колодцев в качестве источника воды

Колодец сооружают в основном из бетонных колец, кирпичной кладки, иногда их стенки делают из дерева. Состоит из надземной части с вентилируемой трубой, ствола, водозаборной и водозадерживающей части.

Вода внутрь колодца может поступать через дно или стенки, или одновременно из обоих. Если водозабор идет через дно, засыпанное песком, то он снабжается гравийным донным фильтром.

При протекании воды через стену устраивают специальные «окна» из пористого бетона, которые в качестве дополнительного фильтра засыпают гравием.

Строительство колодца не представляет больших трудностей. Поэтому, если есть необходимость сэкономить, то можно откопать и потом самому обслуживать

Подробная информация об организации подачи воды из скважины представлена ​​в .

Устройство захватных камер при использовании родника

Устройство защитной конструкции над родником мало чем отличается от конструкции колодца. В них вода также может поступать через дно или стенки, которые снабжены фильтрами. В горных породах фильтрация не требуется.

При наличии в воде взвешенных частиц камера разделена пополам перегородкой, одно отделение служит для отстаивания и очистки от осадка, другое — для забора воды.

Если не организовать сброс из родника, то при плохом водопотреблении источник может застаиваться и вода в нем испортится (+) В стенке камеры предусмотрена переливная труба. На его конце установлен клапан, который пропускает воду, но предотвращает попадание мусора и грызунов в родник.

Оборудование автоматического водоснабжения

Выбор способа обустройства и монтажа системы водоснабжения загородного дома начинают с оценки типа водозаборного сооружения, его глубины и других характеристик.

В состав автоматизированной системы входят:

• насос или готовая насосная станция;
• система фильтрации для очистки воды;
• накопительная и нормативная емкость;
• наружный и внутренний трубопровод;
• устройства для автоматического регулирования.

При установке емкостей и насосов необходимо строго соблюдать требования производителей оборудования.

Резервуары регулирующие и накопительные для воды

Резервуары для хранения воды различают по принципу действия:

• Герметичный бак без давления . Изготавливается в основном из полимерных материалов. Помогает создать давление за счет размещения в самой высокой точке системы. Чем выше установлен накопительный бак, тем больше будет давление воды в системе. Поднятие бака на метр увеличивает давление на 0,1 атмосферы.
• Гидропневматический бак . Внутри он разделен мембраной на два отсека. Давление создается за счет сжатого воздуха в одном отсеке, который через резиновую мембрану оказывает давление на воду в соседнем отсеке.

Безнапорный бак устанавливают в освещенном проветриваемом помещении, температура которого не опускается до отрицательных значений. Под контейнер устанавливаются поддоны для защиты от небольших протечек. Бак оборудован съемной крышкой и снабжен запорной арматурой.

Одной из характеристик работы насосного оборудования является частота включения системы в единицу времени. Этот показатель является основополагающим при выборе гидроаккумулятора. У погружных насосов допустимый интервал между пусками больше, чем у поверхностных. Их следует включать реже, а значит, гидробак должен быть больше.

Для работы в паре с поверхностными насосами мембранные баки чаще всего приобретают емкостью от 12 до 24 литров. Если в поселке бывают перебои с электричеством, рекомендуется установить гидроаккумулятор на 250 литров и более, чтобы можно было накачивать и хранить некоторое время резервный запас воды.

Гидроаккумуляторы размещают в камерах под землей, в подвалах, подсобных помещениях, в которых температура не опускается ниже нуля.

В системе с накопительным безнапорным баком процесс подачи воды автоматизирован с помощью поплавкового клапана и датчика включения и выключения

Очистка водопроводной воды от примесей

Способ выбран по результатам ее анализа. Проанализировав их и выявив наиболее острые проблемы, они отдают предпочтение тому или иному устройству.

Например, если необходимо удаление ржавчины, то используется фильтрация через специальные сменные фильтрующие картриджи. Также обеззараживающие средства удаляют запах сероводорода и марганца.

С удалением фтора из воды поможет обратноосмотический фильтр, который используется для подготовки питьевой воды на кухне.

Для более тщательной очистки можно использовать специальную станцию ​​очистки воды. Если необходимо уменьшить жесткость, используются смягчители. При использовании колодезной воды рекомендуется использовать ультрафиолетовое дезинфицирующее средство.

Фотогалерея

Фото

Комплект фильтров необходим для подготовки воды, откачиваемой из автономного водозабора. Выполнят как грубую, так и тонкую очистку

Фильтр грубой очистки первым очищает воду из водозабора. Установите его на входе всасывающего патрубка поверхностного насоса или за глубинным

Для защиты приборов и оборудования в водопровод включаются фильтры грубой очистки, которые задерживают включения, пропущенные на первой ступени фильтрации

Для тонкой очистки устанавливается комплект фильтров из систем обезжелезивания, аэрации, и смягчение. Окончательную очистку лучше доверить системе обратного осмоса

Фильтры для воды

Фильтр всасывающий

Фильтры для воды

Установка обратного осмоса

Типы насосного оборудования и особенности выбора

Для автономного водоснабжения могут применяться различные типы насосов: погружные, вихревые, консольные, консольные моноблочные, а также оборудованные .

При выборе водоподъемного оборудования учитывать:

• Исходный дебет . Она должна превышать потребление воды в доме.
• Тип водозабора и глубина водоносного горизонта . Для откачки из источников глубиной до 8 м применяют поверхностные центробежные насосы. Их размещают в подвалах или отдельных помещениях частных домов, в подземных камерах или шахтных колодцах. Вода качается с больших глубин с помощью мощных погружных насосов.
• Требуемое давление в системе . Напор насосной установки определяют суммированием величин (в метрах): высоты подъема от уровня (динамической) воды в колодце до высшей точки водопровода, потери давления в высшей точке, необходимое давление в этот момент.
• Расчетное потребление воды . Рассчитывайте исходя из количества точек сантехники и количества жильцов. Этот показатель влияет на выбор производительности оборудования.

Предусмотрены для установки как в глубокие, так и в неглубокие колодцы и колодцы. Они бывают разной емкости и диаметра. Поверхностные насосы отличаются меньшим напором, поэтому их используют для неглубоких источников – колодцев и родников.

Производитель часто оснащает такие устройства напорными баками и автоматикой, затем продает их как готовые насосные станции.

Устройства для колодцев выпускаются в виде длинного узкого цилиндра, который можно свободно в него опускать. Хорошо агрегатирует в целом

Любое насосное оборудование желательно оборудовать защитой от работы без воды — это предотвратит его перегрев и поломку при снижении уровня в источнике или повреждении трубопровода.

Отдельно следует сказать о — устройстве, облегчающем работу насоса при заборе воды с большой глубины и/или повышении напора. Устанавливается внутри или снаружи насоса, позволяет увеличить его мощность и тратить меньше энергии на перекачку воды.

Выбор насосного агрегата в основном ориентируется на марку зеркала воды в источнике и тип водозаборного сооружения. Поверхностные насосы используются для откачки воды из колодцев, погружные – для забора воды из колодца.

Устройства контроля и регулировки

Манометр используется для контроля давления воды. Он должен быть точным, ведь даже незначительное несоответствие показателей приведет к неправильной настройке оборудования. Можно использовать устройства, предназначенные для установки в автомобиле.

За отключение и запуск устройства отвечает . Кроме того, он эффективно защищает систему от образования избыточного давления, регулирует частоту работы насоса и увеличивает срок его службы.

При первом подключении реле, скорее всего, регулировать его не придется, в нем уже установлены заводские настройки. Но при малейших отклонениях в работе оборудования реле необходимо проверить и настроить в числе первых.

Без контрольно-измерительных приборов, таких как реле давления и манометры, невозможно контролировать работу автономной системы водоснабжения

Приоритет и схема прокладки водопроводной сети

Как и все работы с инженерными системами, водопровод устройство частного дома необходимо выполнять в определенной последовательности.

Оборудовав в первую очередь источник воды, осуществляется монтаж:

• наружного и внутреннего трубопровода;
• насосное и дополнительное оборудование;
• фильтры для очистки воды;
• распределительный коллектор;
• Устройство для горячей воды.

Завершающим этапом является подключение сантехнических приборов.

Этап 1. Монтаж насосного оборудования

Способ монтажа систем водоснабжения с погружными и поверхностными насосами немного отличается. Поверхностные центробежные насосы (насосные станции) размещают в утепленном наружном ответвлении или в подвале дома, котловане и т. п.

Погружной насос подключается к шлангу и кабелю питания, опускается в воду и подвешивается на нейлоновом тросе, обычно входящем в комплект агрегата.

Установка погружного насоса выполняется в следующем порядке:

1. Перед опусканием насоса необходимо измерить шланг и трос. Между собой они соединяются пластиковыми хомутами через каждые 4 м и подключаются к насосу.
2. Удерживая трос (нельзя держать насос на шланге или тросе), опустить насос на заданную глубину, надежно зафиксировав. Допустимое расстояние до днища указывает производитель модели.
3. На корпус крепится головка. Шланг и электрический кабель выводятся через центральное отверстие, а кабель связывается. Наконец, затяните болты, чтобы запечатать конструкцию.

Следующим этапом является прокладка и монтаж подводящей трубы.

Если скважина не очень глубокая, то нейлоновый трос, удерживающий насос, привязывается к резиновому жгуту, закрепленному на оголовке. Это гасит вибрации насоса.

Этап 2. Монтаж наружного трубопровода

Для прокладки наружной водопроводной сети чаще всего применяют полиэтиленовые — ПЭ (или ПНД), металлопластиковые трубы. Последний прочнее, но хуже гнется. Гораздо реже используется сталь без цинкового покрытия или оцинкованная, с антикоррозийной обработкой.

Качественная труба ПНД должна быть маркирована, не иметь посторонних пятен и полос, неприятного химического запаха

Трубопровод должен быть проложен на полметра ниже уровня промерзания. Для менее глубокой установки используйте изоляцию. Соединить трубы цанговыми фитингами без фум-ленты и других уплотнителей.

Монтаж труб производят следующим образом:

1. Выкапывают широкую траншею на глубину промерзания и плюс полтора метра;
2. На дне подушка из утрамбованного карьерного или речного песка;
3. Выровнять дно с уклоном 2-3 см на метр;
4. Утепляют участок водопровода, проложенного выше глубины сезонного промерзания перед закладкой в ​​фундамент дома;
5. Уложите трубу и засыпьте ее чистым песком без глинистых включений.

При прокладке труб лучше избегать соединений и не использовать фитинги, иначе нарушается ремонтопригодность всего трубопровода. Если все-таки нужно сделать ответвление под землей, то лучше использовать арматуру под сварку. В результате получается паяное монолитное соединение без резьбы.

Вводить трубу в фундамент дома лучше через трубу большего диаметра, так называемую гильзу. Это облегчит ремонт магистрали при необходимости, а иногда, если труба не очень длинная, позволит убрать ее без рытья траншеи

Также допускается устройство для полива, предусматривающее помещения, предназначенные для летнего использования. Такой трубопровод иногда прокладывают поверх земли.

Если летний водопровод заглублен, то возможен слив для консервации на холодное время года. Для этого устраивается стандартный уклон в сторону источника водозабора.

Некоторые типы труб необходимо прятать от солнечных лучей и воздействия отрицательных температур. Поэтому даже для временной летней эксплуатации водопроводные трубы из них лучше прокладывать под землей.

При прокладке труб ПНД учитывают минимально допустимые радиусы изгиба. Они зависят от показателя SDR (отношение показателя диаметра трубы к толщине стенки). В противном случае радиус трубы сильно уменьшится на изгибе, что повысит давление на этом участке и нагрузку на насос (+)

Этап 3. Монтаж внутренней секции водопровода

Схема и монтаж внутренней водопроводной сети для разных жилых помещений может сильно различаться. Исходя из индивидуальной планировки и зонирования дома, его этажности и количество сантехники, составляется индивидуальная схема водоснабжения частного дома.

Галерея изображений

Фото

Прокладка тройника

Трубный коллектор

Конструкция коллектора из ПВХ трубы

Комбинированный вариант сборки

В целом последовательность действий можно описать так:

1. По предварительно нанесенной разметке крепятся скобы для фиксации труб. Если предполагается скрытый монтаж, то сначала будут штробиться стены, а потом уже устанавливаться крепеж.
2. На вводе трубы в здание устанавливается шаровой кран.
3. Монтируется коллектор, к нему подводятся трубы, разделяющие их на несколько контуров.
4. Металлопластиковые трубы соединяются прессом с фитингами, полиэтиленовыми и полипропиленовыми трубами сваркой.

Перед закрытием стробоскопов проверяют работоспособность системы. Осмотрите качество соединения труб, оцените работу насоса и регулирующей автоматики.

Разделение на несколько контуров оптимизирует давление, таким образом, при использовании одного сантехнического прибора давление в других участках не будет падать

Выводы и полезное видео по теме

Важные нюансы водоснабжения в доме. Консультация специалиста:

Поэтапная технология прокладки наружного трубопровода на участке от фундамента дома до колодца:

Обзор элементов автономной системы водоснабжения, виды насосов и электрические схемы:

При проектировании системы водоснабжения необходимо учитывать, что чем она сложнее, тем комфортнее ее использование. Но простая система более надежна, с меньшей вероятностью выйдет из строя и доступна для самостоятельного ремонта.

Поэтому, составляя схему, важно не переоценить свои силы и определить важнейшие функции, которые должна выполнять система водоснабжения.

Обладаете ли Вы практическими навыками организации водоснабжения дома? Делитесь своими знаниями или задавайте вопросы по теме публикации в комментариях. Контактная форма расположена ниже.

особенности систем автономного водоснабжения + способы повышения давления

Устройство на территории частного домовладения или на даче автономного источника воды не означает, что этой водой можно комфортно пользоваться, и все гидроприборы и сантехника будет стабильно включена и надежно работать.

Также необходимо следить за тем, чтобы давление в системе водоснабжения частного дома было в пределах оптимальных значений, с давлением, необходимым для хозяйственно-бытовых нужд. А как этого добиться будет рассказано ниже.

Содержание статьи:

• Характеристика систем автономного водоснабжения
  • Характеристика №1 — Подъем воды из скважины
  • Характеристика №2 — Норма водозабора
  • Характеристика №3 — Транспортировка воды потребителям
• Основные нормативы давления воды
• Способы повышения давления
  • Способ №1 — с помощью циркуляционного насоса
  • Способ №2 — оборудование гидростанции
• Стабилизация давления в системе водоснабжения 900 12
• Выводы и полезное видео по тема

Характеристика систем автономного водоснабжения

Одной из важнейших характеристик напорной системы водоснабжения является напор воды. От него зависит не только напор в кране, позволяющий без проблем проводить обычные гигиенические процедуры, но и работоспособность всех водопотребляющих устройств и оборудования.

Следует иметь в виду, что функционирование автономной системы напорного водоснабжения отличается от централизованного водоснабжения многоэтажек.

В первую очередь автономная система водоснабжения представляет собой комплекс конкретных мероприятий, без реализации хотя бы одного из которых схема может вообще не работать или работать не так, как надо

Имеются некоторые особенности в обслуживании стабильный оптимальный напор воды из

Система автономного использования источников воды загородного дома включает взаимосвязанные элементы:

1. Трубопроводы, арматура, манометры.
2. или поверхностный насос для подъема воды из источника.
3. Насосы повышающие напор, а их может быть несколько, или насосная станция с гидроаккумулятором для накопления запаса воды с целью дальнейшего бесперебойного водопотребления.
4. Включение при необходимости и отключение реле насоса.

В отличие от жителей многоэтажек, владельцу частного дома приходится решать вопросы, связанные с правильным и эффективным взаимодействием всех этих элементов.

Особенность №1 — Подъем воды из колодца

Вода забирается и транспортируется непосредственно из источника водоснабжения.

А вариантов может быть несколько. А вот какой из них предпочесть, в основном зависит от сложности и стоимости подъема воды на поверхность. Самыми дорогими являются артезианские скважины и колодцы.

Для целей обеспечения личного домовладения или дачи воды, как правило, выбирают относительно доступные источники — водозаборник или обычный шахтный колодец

Первый вариант — в связи с необходимостью глубокого сверления, с применением специального оборудования, второй — за счет ручного труда.

Буровая игла, или — самый простой источник для устройства своими руками и менее затратным оборудованием.

Каждый из этих вариантов имеет свои плюсы и минусы, и выбор зависит не только от цены и сложности работ, но и от конкретных геологических условий местности.

Характеристика №2 — норма водозабора

Производительность системы водоснабжения и использование в ней насосного оборудования зависит от расхода источника воды.

Правильный расчет дебита позволяет рационально использовать этот источник и правильно подойти к вопросу

Чем больше отношение максимально возможного объема воды для добычи из колодца или колодца к единице времени, за которую источник будет исчерпан, тем выше водозаборная мощность и, соответственно, насос должен быть мощнее.

Для определения расхода источника используются два указателя уровня воды:

1. Статическая — длина участка от уровня земли до воды в источнике в состоянии покоя.
2. Динамический — расстояние от поверхности до установившейся отметки зеркала воды при включении насосного агрегата.

Если количество откачиваемой из источника воды стабильно на уровне ее пополнения, то можно сказать, что мощность водозабора соответствует мощности насоса. При хорошем расходе источника разница между этими двумя уровнями не должна превышать 1 метра.

Расход источника определяется как отношение производительности насоса — Vл, к разности динамического и статистического уровней, умноженное на высоту отрезка L — от фильтра к уровню воды в покое источника

Производительность насоса не должна превышать расход источника. В противном случае возможна ситуация, при которой, выкачав всю воду, штатный насос будет продолжать работать «всухую». А это грозит его провалом.

Насос рекомендуется устанавливать подальше от фильтра, но так, чтобы над ним всегда оставался уровень воды не менее 1 м.

Особенность №3 — транспортировка воды потребителям

Использование автономного источника диктует необходимость установки насосного оборудования не только для подъема воды из водоносного горизонта, но и для создания напора, достаточного для ее перекачки по трубопроводам и последующего распределения по всей дом на разных уровнях.

Не забудьте про системы орошения и пожаротушения, работа которых должна быть обеспечена соответствующим давлением.

При выборе насосных агрегатов необходимо учитывать редукционное гидравлическое сопротивление труб, которое напрямую влияет на расход воды. И чем длиннее путь связи от источника к дому и конечному потребителю, тем больше становится это сопротивление.

Дополнительными препятствиями для воды, снижающими давление в системе, являются повороты труб, фасонные части трубопроводной системы, фильтры и запорная арматура

Поэтому для автономного водоснабжения необходимо учитывать не только размеры рабочего, т. е. фиксированное в стандартных условиях давление в водопроводе дома, но и расчетное — максимальное избыточное давление.

На основании значений расчетного давления выбираются водопроводные трубы с соответствующими диаметрами и толщиной стенок. Все это влияет на надежность, эффективность и долговечность децентрализованной системы водоснабжения.

Основные нормы давления воды

Значения давления в системе водоснабжения, как холодной, так и горячей воды регламентируются специальным сводом правил и СНиПов. Отдельных нормативов, применимых только к частным домам, на давление воды на вводе в дом или в точках ее разбора не существует.

По общим правилам нижний предел давления на уровне первого этажа дома должен быть 1 атмосферная единица или 1 Бар. Это значение соответствует давлению, позволяющему создать 10-метровый столб воды.

Если в доме несколько этажей, то для расчета входного давления на каждый этаж добавляется 4 м водяного столба или 0,4 атм.

Так, например, для 2-этажного коттеджа минимальное давление на входе в дом будет 10 м + 4 м на 2 этаже = 14 м или 1,4 атм

Нужно знать, что вода, техника , приборы и санитарно-техническое оборудование имеют индивидуальные стандарты, определяющие минимальные показатели, при которых обеспечивается нормальное функционирование этих устройств.

Сантехника:

• 0,2 атм — умывальник, унитаз;
• 0,3 атм — ванна, душ, биде;
• 0,4 атм — Джакузи и гидромассажное оборудование.

Техника:

• 1,5 атм — посудомоечная машина;
• 2 атм — стиральная машина.

Прочие водопотребители:

• 1,5 атм — система пожаротушения
• 2 атм — отопительный котел с учетом параметров системы отопления;
• 3,5 атм — система полива.

Для того, чтобы оборудование работало на пределе своих характеристик и нормально функционировало, к номинальным паспортным значениям необходимо добавить еще 0,5 атм.

А определить давление в системе водоснабжения можно с помощью манометров . Эти устройства могут быть установлены на входе в дом, а также ими оборудованы насосные станции, о которых речь пойдет ниже.

Контроль за давлением воды в вашем доме осуществляется по показаниям манометров, которыми в обязательном порядке должна быть оборудована система водоснабжения

Методы повышения давления

Строительство системы водоснабжения, как и любое другое строительство, начинается с проекта. Поэтому вопрос оснащения системы необходимым насосным и другим оборудованием для поддержания в ней оптимального давления предпочтительнее прорабатывать и рассчитывать на стадии проектирования.

Если падение давления в системе водоснабжения произошло при ее эксплуатации, в первую очередь необходимо установить возможные причины неисправности.

Для этого проводится проверка внутри контура и основных элементов схемы водоснабжения на наличие дефектов или просчетов.

К ним могут относиться:

• неправильный выбор производительности насосного оборудования;
• проектные ошибки, допущенные при установке системы;
• течи и свищи в самих трубопроводах или в местах их соединения;
• уменьшение просвета трубы из-за отложений, образовавшихся в результате длительной эксплуатации;
• загрязнение фильтрующих элементов;
• неисправность клапанов.

Существует несколько способов принудительного повышения давления воды в частном водопроводе, как вновь строящемся, так и уже существующем.

Способ №1 — с помощью циркуляционного насоса

Этот способ даст нужный эффект, если давление в водопроводе нужно повысить на 1-2 атм. Для его реализации потребуется дополнительно приобрести циркуляционный насос .

Принцип работы такого агрегата заключается в создании перепадов давления за счет центробежной силы в насосной камере, в результате чего вода через выход насоса поступает в систему уже с повышенным давлением. Процесс происходит с непрерывно повторяющейся цикличностью .

Для этого используются обычные циркуляционные насосы. Их можно монтировать как на вводе в дом или общий стояк, так и непосредственно перед водопотребителями

Основные характеристики, на которые следует обратить внимание при выборе такого устройства:

• напор воды, обеспечиваемый при выход;
• возможность работы в ручном и автоматическом режимах;
• шумовая составляющая;
• тип ротора.

По принципу работы роторов устройства делятся на насосы мокрого и сухого типа.

В первом случае движение воды в системе осуществляется за счет вращающихся лопаток рабочего колеса, которое установлено на валу ротора. Охлаждение и смазка рабочих органов насоса осуществляется естественным путем за счет потока воды.

Эта функция дает устройству большие преимущества по сравнению с другими типами насосов.

Бесшумная работа проточного насоса с мокрым ротором позволяет устанавливать устройство внутри ванных комнат и кухонь, не испытывая неудобств, связанных с шумом при постоянной работе

КПД агрегата с мокрым ротором не очень высокий — 45%, но это устройство достойный вариант для бытового использования.

Во втором варианте на общую магистраль устанавливается более производительный насос сухого типа.

Двигатель насоса установлен снаружи трубы и не имеет контакта с жидкостью. Охлаждается воздухом. Такие агрегаты могут отличаться между собой типом подключения к двигателю и местом его установки.

КПД этого типа насоса значительно выше — около 70%, что делает целесообразным его использование при необходимости создания повышенного давления в системе и, если производительности проточного насоса недостаточно.

Остановив свой выбор на агрегате сухого типа, следует учитывать, что он будет больше не только по габаритам, но и выше по уровню шума при работе. Поэтому для установки таких насосов желательно выделять отдельное помещение, изолированное от жилых

В качестве вывода, при небольшом повышении давления воды, в том числе на подаче к отдельному бытовому прибору или сантехническому оборудованию, целесообразно целесообразно использовать менее мощный проточный агрегат.

Установка циркуляционных насосов на водопровод не составляет большого труда. Главное, чтобы установка производилась с учетом направления работы крыльчатки, указанного на устройстве – по ходу движения воды.

На современном рынке востребованы насосы Wilo, Grundfos, Oasis, Gileks. Большое количество предложений позволяет по доступной цене подобрать агрегат с нужными характеристиками по напору, производительности, габаритам, шуму и другим показателям.

Насадки всех приборов унифицированы для установки на сети водопровода России.

Способ №2 — оборудование водопроводной станции

Оборудование домашней насосной станции более дорогое, но современное и однозначно решит вопрос обеспечения частного или загородного дома водой с оптимальным напором.

Такая станция может поднимать воду из автономного источника и подавать ее бесперебойно ко всем водоразборным точкам, а также обеспечивать повышение давления в системе до оптимальных значений

Водопроводная установка включает пять основных элементов:

1. Электродвигатель
2. Самовсасывающий насос.
3. Резервуар для хранения.
4. .
5. Обратный клапан.

Для создания запаса воды в систему может быть включен обычный накопительный бак или заводской бак. мембранного типа.

Насосная станция с баком — Этот вариант несколько устарел и не очень удобен из-за необходимости иметь в станции слишком большую емкость. А напор воды, которая набирается самотеком, будет зависеть от высоты бака.

Это влечет за собой такую ​​проблему, как выбор места для размещения бака с водой на чердаке или этаже выше потребителей воды. Помимо неудобств при монтаже, в случае какой-либо неисправности повышается и риск затопления расположенных ниже помещений.

Несмотря на указанные недостатки, такая система повышения давления в водопроводе давно используется в частных домах, а также широко применяется при строительстве нового водопровода.

Схема оборудования станции с обычным баком проста. Бак, установленный на максимально возможной высоте, подключается к системе водоснабжения через насос

Резервуар контролируется при разборе воды реле, автоматически запускающим насос при падении уровня и, соответственно, падении давления воды в баке до определенного значения. При пополнении запаса воды давление в баке увеличивается и, достигнув максимально установленного значения, насос отключается. Цикл повторяется.

Домашняя станция аккумуляторов . Это более совершенное и современное оборудование в автономном водоснабжении. В комплектацию станции входит гидроаккумулятор, другое название – мембранный бак.

Устройство мембранного бака. Герметичный корпус состоит из двух камер, разделенных эластичной мембраной из прочного каучука — бутила. В одной части бака находится воздух под давлением, в другой, мембранной, скапливается вода из водопровода

Материал мембраны безопасен с санитарной точки зрения и пригоден для хранения питьевой воды в соответствии со стандартами гиены. Принцип действия гидроаккумулятора подразумевает возможность под давлением воды, нагнетаемой насосом в мембрану, увеличивать ее объем, повышая тем самым давление воздуха во второй камере.

При повышении давления до порогового значения реле отключает насос. Снижение давления в камере при разборе воды заставляет реле перезапустить насос.

Мембранный бак имеет воздушный клапан, давление на котором должно быть 1,5-2 атм. Клапан устроен как обычный автомобильный ниппель, что позволяет вручную регулировать давление в воздушном отсеке.

Преимущества насосной станции с гидроаккумулятором:

• возможность оборудования на любом уровне частного дома;
• увеличение эксплуатационного ресурса насоса;
• создание относительно ровного давления в водопроводе;
• скопление жидкости в случае аварийного отключения электроэнергии.

При установке насосной станции гидроаккумулятор желательно разместить так, чтобы к нему был свободный доступ, что позволяет проводить профилактическое обслуживание или ремонт без слива воды из системы.

Подробнее о том, как выбрать насосную станцию ​​для частного дома, читайте .

Стабилизация давления в водопроводе

Чтобы водопровод загородного дома был стабильно равномерным по давлению, наличия в контуре только мембранного бака недостаточно и вероятность остается большой.

Гидравлический удар очень часто вызывает выход из строя трубопроводов, насосного оборудования, обратных клапанов и другого дорогостоящего оборудования одновременно действующие. Для этой цели можно использовать преобразователь частоты .

Например, при отсутствии устройства, уравнивающего напор воды, если один человек моется в душе, а другой в это время поливает огород, то напор воды будет делиться пополам.

Преимущества преобразователя частоты:

• давление воды поддерживается стабильным в течение всего времени потребления воды;
• насос работает в режимах плавного пуска и остановки, что увеличивает срок его службы в 1,5 раза;
• защита насоса от сухого хода;
• режим гибернации значительно экономит электроэнергию;
• возможность уменьшения объема мембранного бака почти в 10 раз.

Помимо экономии места, небольшой бак устраняет неприятные запахи, связанные с застоем воды. Современные насосы и станции уже можно купить со встроенным частотным преобразователем.

Для решения проблемы с нестабильным напором воды, для защиты труб и оборудования от гидроударов, для предотвращения резких перепадов напряжения при включении и выключении насоса современный прибор — преобразователь частоты, делающий систему водоснабжения интеллектуальной

А вот интегрировать отдельно приобретаемый преобразователь в систему водоснабжения достаточно просто. Главное при его выборе учитывать совместимость с такими характеристиками имеющегося оборудования, как мощность, напряжение питания и сила тока.

Выводы и полезное видео по теме

Видео, автор которого делится своими советами по повышению давления воды в частном доме с помощью самодельной насосной станции с накопительным баком:

Видео о нюансах подключения гидроаккумулятора к водопроводу частного дома и регулировке давления воздуха в нем:

Видео, рассказывающее о преимуществах частотного преобразователя в системе водоснабжения с инструкцией по применению и описание режимов работы:

Нормальный напор воды в автономной системе – необходимое условие комфортной и надежной работы системы водоснабжения. Жизнь в собственном доме или на даче диктует условия, при которых самый обычный человек должен быть специалистом во многих вопросах.
