Проекты домов с двускатной крышей 🏠

Дома с двускатной — это наиболее оптимальный и самым распространенным вариантом возведения индивидуального загородного жилья. Именно этот вариант активно применяют в малоэтажном строительстве, обеспечивая пользователям (собственникам) целый ряд очевидных преимуществ: практичность, надежность эксплуатации, оперативность строительства и минимизация расходов.

Проекты домов с двускатной крышей

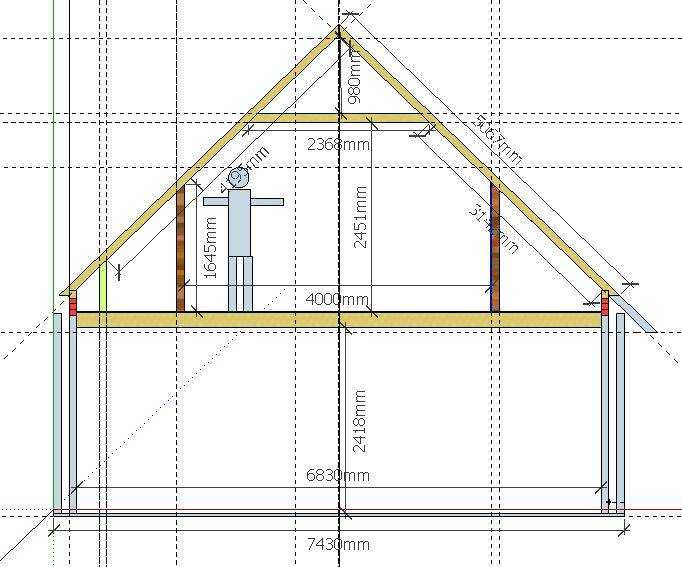

Стандартный двускатный вариант крыши формируется за счет применения двух наклонных плоскостей – скатов. Они располагаются под определенным углом между собой и по отношению к основанию дома. Такие скаты могут иметь разные или одинаковые размеры, площадь.

Не все двускатные кровли состоят из одинаковых конструктивных элементов. Но есть целый ряд основных деталей, присутствующих практически во всех типах двускатных кровельных систем:

Обвязочный мауэрлат. Представляет собой брус (обычно с размерами 100х100 мм), расположенный по внешней обвязке. На него опирается все элементы стропильной системы.
Стропила. Это доски, с помощью которых формируется каркас, хребет конструкции. Стропильные ноги располагаются под углом, должны иметь толщину не менее 50 мм. Нижняя часть крепится к обвязочному брусу, а верхняя – к коньку или между собой.
Коньковый брус (применяется не во всех типах двускатных крыш). Предназначен для фиксации стропильных ног.

Помимо основных конструктивных элементов двускатной крыши используются различные вспомогательные детали:

опоры под коньковый брус;
подпорные стойки для обеспечения жесткости крепления стропил;
прогоны, укладываемые (при необходимости) поперек стропильных ног;
лежень и затяжки, каждая из таких деталей имеет свои отличительные особенности.

Различные варианты проектов домов с двускатной крышей

Соблюдение симметрии

Основная отличительная особенность – наличие равного фиксированного угла наклона. Наиболее популярный вариант в частном строительстве. Относительно прост, требует минимальных материальных, временных и финансовых затрат.

Не симметричная двускатная крыша

Выглядит аналогично предыдущему варианту, монтируется по такой же схеме. Отличие заключается в отсутствии симметрии углов наклона скатов. Данный тип кровли позволяет придать строению более стильный внешний вид, обустроить чердачное помещение. Минус – неравномерное распределение нагрузки на несущие стены дома.

Ломаная кровельная система

Характерная особенность – наличие двух скатов, переломленных по одной линии. Фактически, получается 4 ската – по 2 с каждой стороны здания. Такая крыша потребует дополнительного расхода материалов, но позволяет сформировать полноценное жилое помещение на верхнем этаже.

Комбинированный каркас

Это наиболее сложный вариант кровли. Применяется преимущественно в больших домах, коттеджах, особняках. Может включать в себя 2 и более видов двускатных крыш, установленных на разных уровнях.

Несомненным преимуществом такой кровли является придание зданию наиболее эстетичного и привлекательного внешнего вида и, одновременно, обеспечение высокой надежности и защищенности.

Правильный выбор типа кровли – залог длительной эксплуатации строения, привлекательного внешнего вида дома и практичности!

Проекты крыш домов, фото с чертежами, расчет кровли

Главная
Проекты крыш домов

Перед тем, как приступать к строительству крыши, необходимо определиться с тем, какой вы желаете её видеть. Проекты крыш домов разнообразны, поэтому пространство для выбора есть. Исходя из ваших предпочтений, компания «Ваш загородный дом» составит индивидуальный проект с нуля либо внесёт изменения в готовый, чтобы он отвечал вашим требованиям.

Виды крыш, фото и цены
Преимущество и недостатки крыш
Какой стройматериал использовать при строительстве
Угол наклона кровли
Частые ошибки проектирования крыш
Часто задаваемые вопросы

Виды крыш, фото и цены

Ниже представлены фото, на которых можете увидеть множество кровли разных типов.

Полный прайс-лист

Проект вальмовой крыши

Цена от 250 руб/м2

Проект четырехскатной крыши

Цена от 200 руб/м2

Проект шатровой крыши

Цена от 250 руб/м2

Проект двускатной крыши

Цена от 200 руб/м2

Во время проектирования учитываются параметры вашего дома. Так, проекты крыш домов с мансардой должны учитывать некоторые специфические нюансы, чтобы конечный результат был максимально качественным. Таким образом, почти любую кровлю можно подогнать под ваше жильё.

Преимущество и недостатки крыш

О преимуществах и недостатках каждого вида можете почитать, перейдя по соответствующим ссылкам.

Односкатная крыша
Двускатная крыша
Четырехскатная крыша
Вальмовая крыша
Полувальмовая
Арочная
Шатровая

Какой стройматериал использовать при строительстве
В процессе строительства стоит использовать качественные стройматериалы. В противном случае крыша вам недолго прослужит. Поэтому лучше инвестировать больше в начале, чтобы потом не пришлось вкладываться в ремонт.
Угол наклона кровли
Важнейшей характеристикой кровли является угол её наклона. От него зависят многие аспекты проекта, например сила нагрузки, тип используемого покрытия и так далее.

Металлочерепица от 6°
Ондулин и шифер от 6°
Профнастил от 6°
Фальцевая от 7°
Цементно-песчаная и керамическая черепица от 10°
Гибкая черепица от 12°

Эти характеристики учитываются на этапе проектирования.
Угол наклона кровли
Наша компания на протяжении уже 10 лет занимается строительством, и на основании нашего опыта мы можем выделить типичные ошибки, допускаемые при проектировании:

Кровля состоит из 3-15 листов вместо 100.
Не были предусмотрены узлы крепления.
Не были рассчитаны нагрузки.
Упущение незначительных, но важных мелочей, таких как вентиляционные зазоры.

Ещё одна распространённая ошибка – неправильный расчёт продуха, из-за чего кровля со временем гниёт, на ней появляется грибок.
Чтобы не допускать таких просчётов и потом не пожинать их плоды, рекомендуем посмотреть наши обучающие видео.

Вопрос: Обязательно ли укладывать мауэрлат или можно обойтись без него?

Ответ: Использование мауэрлата при строительстве обязательно, так как он служит фундаментом для кровли и распределяет нагрузки равномерно по дому. Без него в доме могут появляться трещины на стенах и возникать другие проблемы.

Вопрос: Что будет, если использовать доску нестроганную и не камерной сушки?

Ответ: Если вы используете нестроганное дерево, то его неровность может привести к впадинам, волнам и неровностям кровли. Если же используется дерево не камерной сушки, то это приведёт к высыханию дерева, что также приведёт к дальнейшему проседанию кровли.

Вопрос: Можно ли крепить стропила только гвоздями?

Ответ: Стропила в основном крепятся на гвозди, остальное идет для усиления. Каждый узел необходимо рассчитать, а это уже зависит от нагрузки конкретно на данное место, более подробно вы можете узнать об этом в наших видео инструкциях.

Как нарисовать крышу дома онлайн: 9 простых шагов

Большинство строителей домов и архитекторов знают, как рисовать крышу, но они также знают следующее: рисовать крышу вручную — это невероятно трудоемко и сногсшибательно утомительно. .

То, что должно было стать простым чертежом крыши, занимает часы или даже дни, а результат совсем не тот, на который вы рассчитывали. Мы все были там.

Хорошая новость заключается в том, что появление Интернета и всех связанных с ним онлайн-инструментов значительно упростило решение этой проблемы. В этом посте команда Cedreo проведет вас через онлайн-рисование крыши за девять простых шагов. Читай дальше.

Как нарисовать крышу онлайн

Для рисования крыши дома не обязательно использовать ручки и чертежную бумагу. Не имея ничего, кроме работающего компьютера и подключения к Интернету, вы можете использовать Cedreo, чтобы превратить рисование крыши из утомительной задачи в легкую. Вот как:

Шаг №1. Импортировать или нарисовать план этажа

Вы не можете завершить чертеж крыши, не имея основных контуров плана этажа.
. Начните с рисования нового плана этажа или импорта существующего. Cedreo делает это просто. Чтобы нарисовать новый план этажа, вы можете использовать режим непрерывного рисования, чтобы указать, где будут ваши стены, щелкая, чтобы создать углы или углы. Чтобы импортировать план этажа, просто перейдите в раздел «Макет», нажмите «Трассировать изображение» и загрузите существующий план этажа в виде файла JPG, PNG или PDF.

Шаг №2. Настройка размеров стен и помещений

Нарисовав план этажа, вы можете приступить к корректировке проекта, чтобы убедиться, что он хорошо сочетается с крышей, которую вы задумали для конечного продукта. Cedreo позволяет быстро уменьшать или увеличивать размеры комнаты, а также вносить простые изменения на лету.

Шаг №3. Выберите тип крыши

Теперь ваш план этажа должен быть именно таким, каким вы хотите его видеть. Теперь вы готовы выбрать тип крыши, который вы хотите. Вот ваши варианты в Cedreo:

Чтобы выбрать один из перечисленных выше типов крыш, перейдите на вкладку «Крыша» на панели управления проекта. Там вы увидите варианты крыши.

Шаг №4. Автоматическое или ручное рисование крыши

Если вы готовы приступить к проектированию после составления плана этажа и выбора типа крыши, вы можете обратиться в Cedreo. Просто нажмите «Автоматическое определение крыши», и Cedreo автоматически сгенерирует вашу крышу. Все, что вам нужно сделать, это подтвердить, что он выглядит хорошо, и проверить его. Конечно, вы всегда можете нарисовать свою крышу вручную с помощью интуитивно понятных инструментов Cedreo для рисования крыш, если хотите.

Примечание: пользователи могут рисовать крышу в 2D и мгновенно просматривать ее в 3D.

Шаг № 5. Настройка параметров крыши

После того, как вы автоматически сгенерировали крышу или нарисовали ее вручную, вам нужно будет внести несколько небольших корректировок, чтобы убедиться, что все сделано правильно. Проверьте меню в правой части экрана, когда вы находитесь на этапе «Крыша». Там вы найдете инструменты для регулировки высоты крыши, угла, смещения и многого другого. Нажмите в любом месте на крыше, чтобы настроить эту конкретную часть.

Шаг № 6. Определить параметры кромки

Также в правой части экрана чертежа крыши вы увидите раздел, который позволяет определить параметры кромки вашей крыши. Это важный шаг в этом процессе. Здесь вы определяете начало конька, свес, нижнюю сторону и долину конька вашей крыши, используя интуитивно понятные встроенные инструменты.

Шаг №7. Добавить внешние элементы

Даже если вы не имеете ни малейшего представления о том, как нарисовать крышу онлайн, вы все равно сможете понять, как добавить слуховые окна, желоба и водосточные трубы в Cedreo. Это потому, что Cedreo делает это так же просто, как перетаскивание. Например, найдите вкладку «Слуховые окна», выберите свой стиль, перетащите его на место и внесите изменения на правой панели.

Шаг №8. Индивидуальные материалы для крыши

Какого цвета будет ваша крыша? И из чего он будет сделан? После того, как у вас есть базовый дизайн и конструкция вашей крыши, вам нужно задать себе эти вопросы. У Cedreo есть множество вариантов материалов и цветов. Выберите из черепицы, плитки, гофрированного металла и многого другого и настройте свой цвет. Выберите крышу и найдите Покрытие в левой части экрана. Выберите материал поверхности и настройте цвет на правой панели.

Шаг №9. Визуализируйте чертеж крыши в 3D

Ваша крыша готова. Теперь вы готовы показать это. И Cedreo позволяет вам сделать это в потрясающем 3D. На протяжении всего процесса рисования крыши вы можете видеть, как крыша будет выглядеть в 3D, проверяя 3D-окно. Но когда вы закончите, вы можете создать фотореалистичную визуализацию вашей завершенной крыши. Установите угол камеры и освещение, чтобы добиться идеального рендеринга.

Даже если вы умеете рисовать крышу вручную, то есть по старинке, это не значит, что у вас есть на это время или терпение. Когда вы почти закончили захватывающий новый дизайн дома, последнее, что вы хотите, — это тратить часы, пытаясь усовершенствовать крышу.

Почему бы не потратить минуты?

С помощью онлайн-инструментов для проектирования домов, таких как Cedreo, вы можете нарисовать крышу за считанные минуты, а не часы или дни. Это ценное сэкономленное время — время, которое вы можете использовать, чтобы заключать больше сделок, завершать больше проектов и увеличивать свой доход. Если это похоже на то, к чему вы могли бы привыкнуть, попробуйте сегодня ведущее программное обеспечение для проектирования крыш.

Поднимите крышу за 15 шагов перспективного рисунка

Дом гида, Алгонкин Артура Лисмера, 1914 год, картина маслом.

Представьте себе домик на холме. В нем есть пара окон, пропускающих свет, дымоход, из которого вырывается клуб дыма, привлекательная дверь, выкрашенная в яркий цвет, и милый навес крыши. Теперь представьте, что вам нужно нарисовать все эти детали в правильной перспективе. Это означает углы, геометрию, масштаб, еще углы, уравнения (?), Т-образный квадрат… Я начинаю паниковать. Вы начинаете паниковать? Давайте не будем, потому что Фил Мецгер здесь, чтобы научить нас основам перспективного рисования без разочарования и паники из своей книги 9.0074 Перспектива без боли !

Позвольте Филу показать вам основы двухточечного перспективного рисования, построив простой дом, о котором мы только мечтали. Мы смотрим на него откуда-то с холма; то есть уровень наших глаз ниже дома. Структура повернута так, что она находится в двухточечной перспективе — мы можем видеть две ее стороны. Все в этом доме симметрично, за исключением дымохода, расположенного не в центре, а на одном конце.

За 15 шагов вы нарисуете этот дом и сможете начать добавлять все детали, которые сделают его вашим собственным. Все начинается с хорошего перспективного рисунка, которому вас научит Фил, а затем вы берете его оттуда. Наслаждаться!

Не забудьте получить копию «Перспектива без боли» , одного из наших лучших художественных ресурсов, который вы будете держать под рукой в студии, чтобы предотвратить обиду, невежество и кипящий гнев (все эмоции). Еще до того, как я узнал об учении Фила, я чувствовал, что перспективное рисование гарантировано!

Кортни

Давайте поднимем эту крышу!

Изучите основы рисования в двух точках: уровень глаз, точки схода и центры перспективы.

Что такое двухточечная перспектива?

Двухточечная перспектива — это тип линейной перспективы, в котором один набор отступающих линий встречается в одной точке схода, а другой набор встречается во второй точке схода, обе на уровне глаз.

Получение правильных углов

Открою вам секрет: вам никогда не придется возиться с точками схода, если вы с самого начала сделаете все углы правильными. Если линия отступает к горизонту и вы нарисуете ее точно, она автоматически пересечет горизонт прямо в точке схода. Итак, хотя мы обычно обсуждаем точки схода как удобный способ визуализации того, что происходит в линейной перспективе, на самом деле нам нужны именно эти наклоны или углы. Художественные магазины предлагают ряд гаджетов, помогающих правильно подобрать углы, но вы можете сделать то же самое с двумя простыми методами измерения, которые ничего не стоят.

Карандаш: Держите карандаш (или любую линейку) на расстоянии вытянутой руки, сомкните локоть и направьте карандаш параллельно плоскости рисунка. Поверните запястье, чтобы совместить карандаш с краем объекта, который вы хотите нарисовать. Удерживая карандаш под тем же наклоном, переместите его на поверхность для рисования и другим карандашом скопируйте угол на бумагу.

Перспективные челюсти: Это мой любимый способ получения правильных углов. Для этого требуется набор «челюстей»: две полоски картона, плотно закрепленные на одном конце, чтобы вы могли раздвигать полоски под любым углом. Держите челюсти на расстоянии вытянутой руки, сомкните локоть и выровняйте одну челюсть с любым краем вашего объекта. Затем поверните другую челюсть, чтобы выровняться с другим краем; теперь у вас есть угол между двумя ребрами. Опустите челюсти на бумагу и скопируйте угол. Это практически надежно!

1. Нарисуйте линию на уровне глаз, затем ближайший вертикальный край

Сначала нарисуйте горизонтальную линию, обозначающую уровень глаз. Затем установите ближайший вертикальный край дома (A). Вы можете начать строить дом где угодно, но лучше всего начать с ближайшего вертикального края. Так как дом стоит на холме, пусть низ вертикального ребра заканчивается немного выше уровня глаз.

2. Нарисуйте один наклон

С помощью линейки попробуйте разные наклоны для верхнего края коробки (дома без фронтонов), пока не убедитесь, что наклон выглядит правильно. В этом упражнении не беспокойтесь о том, что выбранный вами наклон может быть не совсем реалистичным; если бы вы рисовали с реального дома, вы бы измерили реальный уклон на глаз или с помощью набора перспективных челюстей.

3. Нарисуйте другой наклон и отметьте точки схода

Теперь нарисуйте наклонную линию, изображающую наклон на другой стороне коробки (опять же, дом без фронтонов). Там, где каждая из наклонных линий пересекает линию на уровне глаз, отметьте точку схода. Мы назовем их VPL (исчезающая точка слева) и VPR (исчезающая точка справа). Эти две точки схода будут направлять весь остальной рисунок.

4. Нарисуйте нижние края дома

Соедините нижний конец вертикального края A с каждой из точек схода. Стены дома лежат между парами наклонных строительных линий.

5. Определите длину каждой стороны дома

Решите, какой ширины должна быть каждая сторона дома; затем нарисуйте вертикальные линии, представляющие внешние углы. Если бы вы рисовали с реального объекта, вы бы измерили на глаз две стороны, используя метод большого пальца и карандаша, и сравнили ширину сторон друг с другом и с каким-либо другим измерением, например высотой (A). .

6. Найдите перспективный центр передней стены

Теперь у нас есть две стены (я раскрасил их для ясности). Далее вы добавите фронтон. Для этого сначала найдите перспективный центр прямоугольной стены, к которой будет добавлен фронтон. Сделайте это, найдя, где пересекаются диагонали стены.

7. Нарисуйте фронтон

Измерьте объект и решите, какой высоты должен быть кончик фронтона. Фронтон кажется чуть больше половины высоты стены. Отметьте соответствующую высоту вдоль вертикальной осевой линии и соедините эту точку с двумя углами стены, чтобы сформировать фронтон в перспективе.

8. Добавить дверь

Добавьте дверь в центре перспективы передней стены. Начните с того, что отметьте, какой высоты вы хотите, чтобы была дверь (на этих иллюстрациях я сделал дверь и окна большими, чтобы сделать картинку более четкой). Дверь должна быть «отцентрована» вокруг осевой линии стены, но не забывайте, что сама дверь находится в перспективе. Точно так же, как слева от центральной линии немного меньше стены, чем справа, слева немного меньше дверей, чем справа. Существуют сложные конструкции, чтобы сделать это точно правильно, но ради здравого смысла просто посмотрите на свой рисунок и убедитесь, что справа от центральной линии немного больше дверей, чем слева.

9. Добавить окна

Верх окон сбоку этого дома находится на той же высоте, что и дверь, поэтому проведите линию от линии высоты двери в углу здание ВПР. Проведите линию по низу окон до ВПР. Окна помещаются между этими двумя линиями. Из-за нашей перспективы левое окно кажется немного шире правого, а пространство W кажется шире пространства X. Нарисуйте маленькое окно над дверью так же, как вы нарисовали дверь.

10. Начертить свес крыши на ближней стороне

Пока у дома есть только фундамент под крышу; нужна крышка на крышу. Крыша нависает над домом спереди, сзади и с обеих сторон. Такие детали важны; без них рисунок дома может выглядеть игрушечным.

Сначала удлините конек крыши спереди и сзади. Затем нарисуйте линию, представляющую выступ дома. Нарисуйте линии выступов спереди и сзади дома. Для наших целей все эти линии могут быть проведены параллельно соответствующим близлежащим основным краям крыши. Свес сзади должен быть немного короче, чем спереди, так как он находится на расстоянии.

11. Начертите свес крыши на дальней стороне

Чтобы получить другую сторону переднего свеса, проведите линию H через кончик цоколя параллельно краю фронтона. Вопрос в том, насколько далеко простирается этот выступ? Взгляните на вставку. Представьте себе линию, соединяющую A и B на вставке, а затем нарисуйте эту линию (в перспективе) на своем чертеже, снова соединяющую точки A и B. Теперь вы знаете, как далеко простирается выступ.

12. Отделка свеса крыши

Все, что осталось, это закончить свес, начертив (короткую) линию от точки A к VPR. Эта маленькая линия часто рисуется неправильно; многие люди нацеливают его на неправильную точку схода, когда только начинают рисовать перспективу.

13. Начертите боковую грань дымохода

Начертите вспомогательную линию высоты дымохода и направьте ее в сторону VPR. Нарисуйте еще одну линию для основания дымохода и направьте ее также в сторону ВПР. Нарисуйте две вертикали, чтобы определить толщину дымохода. Это завершает сторону дымохода, обращенную к нам. Обратите внимание, что верхние края дымохода являются самыми высокими краями над уровнем глаз, поэтому они имеют самые крутые наклоны из всех отступающих горизонтальных линий.

14. Нарисуйте переднюю грань дымохода

Нарисуйте вспомогательную линию А в направлении VPL — это верхний край передней грани дымохода. Нарисуйте линию B параллельно краю крыши — здесь дымоход пересекает крышу. Там, где B пересекает линию конька, нарисуйте вертикальную (пунктирную) линию C. Пока у вас есть часть дымохода на ближней стороне крыши.

15.
