Проекты домов чертежи и фото — Строим сами

Когда на горизонте возникает какое-то строительство, то первое, о чем вы задумываетесь – это по какому проекту строить дом и к кому обратиться за его реализацией, так чтобы все ваши предпочтения были учтены.

Но вот второй этап гораздо более ответственный и важный и заключается он в том, что после того как вы получите на руки проекты домов чертежи их еще нужно будет расшифровать и максимально подробно разобрать. А это как может показаться на первый взгляд не самое простое занятие.

Создание проектов домов — это вероятнее всего присущая исключительно архитекторам и проектировщикам вещь, но если у вас есть желание и стремление контролировать все части строительства и разработки вашего нового сооружения, то давайте пошагово разберем все нюансы их чтения.

Откровенно говоря, данный процесс достаточно сложный, но при этом увлекательный и интригующий, ведь используя проекты домов чертежи и фото строители формируют задачи, а также пути их решения, ведь документация скрывает в себе особенности проведения дальнейших монтажно-строительных, ремонтных работ.

Первое, что вам необходимо для того, чтобы разобраться в плане вашего строительства — это непосредственно сами проекты домов и коттеджей чертежи и фото, если они имеются у вас на руках, то можете считать, что часть работы уже выполнена. Второе, что вам точно пригодится – максимальное внимание и некоторые пункты, которые мы составили для вас дабы вы могли разобраться в том, что представляет из себя проект.

Обратите особое внимание на титульный лист проекта, который содержит в себе основную информацию, касающуюся аббревиатур, которые есть на схемах, а также масштабная линейка, благодаря которой можно сопоставить указанные в плане значения. Поверьте, это та часть проекта к которой вы будете обращаться не раз по ходу чтения чертежа.

Взяв в руки чертеж, самое главное для вас – разобраться с масштабом. Существуют специальное соотношение размеров и каждый элемент дома выполняется в соответствующем масштабе, который обычно указывается на чертеже. Вне схемы обычно указываются высотные отметки от уровня земли, а разрезы содержат информацию о размерах сооружения, расстоянии от пола до пола, высоте дверных проемов и т. д. Взяв во внимание размеры и масштаб вы можете не только представить каким будет будущее здание, но также и подсчитать количество материалов необходимых для его строительства.

Если перед вами проекты двухэтажных домов, то возможно могут возникнуть трудности с пониманием самого плана строительства, но ни в коем случае не пугайтесь этого. Даже если какие-то моменты при работе с планом вам будут не ясны, то уточняйте их у архитекторов, иначе подобные не состыковки могут привести к неправильному представлению будущего здания.

Взяв в руки чертеж можно заметить, что план отображается в виде горизонтального разреза, который проходит по дверным и оконным проемам. Подобный вид сверху отображает точное расположение комнат с их размерами и подробное представление конечного результата. Даже если у вас на руках проект дома цена которого является самой бюджетной, он будет содержать все необходимые значения по части размеров предполагаемых помещений.

Все проекты и чертежи бывают очень-очень разными. Все зависит от того что архитектор решит в него включить, поэтому некоторые планы отличаются особой детализацией элементов.
Именно поэтому в вашем проекте может содержаться большое количество листов, касающихся как внешнего оформления дома, так и его планировок, а также расположения коммуникационных сетей.
И кстати говоря, на коммуникационные сети следует обращать особое внимание так как зачастую их проведение считается наиболее затратной частью строительства.

Особое внимание необходимо уделить структурному плану, который содержит информацию о фундаменте, перекрытиях и расположению опор. Так как строительство любого дома осуществляется с закладывания фундамента можно смело назвать эту часть проекта одной из самых важных.

Помимо прочего обращайте особое внимание на возможные заметки на полях плана, которые располагаются за пределами чертежа, так как они также содержат в себе важную информацию.

И как уже упоминалось выше не забывайте об аббревиатурах, символах и специальных линиях, используемых в проекте. И что немаловажно аккуратно обращайтесь с тем проектом, который есть у вас на руках. Не повредите крепление архитектурного планы и не подвергайте его воздействию солнечных лучей, воды и пр. Восстановление подобного рода информации может достаточно дорого обойтись.

Вот в принципе и все нюансы на которые стоит обратить внимание при чтении проекта дома. Конечно – это задача не из легких, но если вы действительно заинтересованы в том, чтобы во всем разобраться, то у вас это непременно получится. Плюс ко всему, научившись читать чертежи вы сможете контролировать каждый этап строительства и корректировать его, внося какие-то изменения, если будете в этом заинтересованы.

Состав проекта и какие чертежи входят в проект

30.07.2018

Создание проекта дома – важный этап строительства. Отсутствие проекта может привести к катастрофическим последствиям, а именно:

неправильный расчет нагрузок здания;

перерасход материалов;

непредвиденные затраты;

срыв сроков строительства.

Основные разделы проекта нового дома

Проектная документация — Это набор чертежей, являющихся одним из основных документов для строительства. К обязательным разделам такого комплекта относятся следующие разделы:

Конструктивный (КР) — в него включают чертежи конструкторских решений всех несущих конструкций, фундамента, а также особенности строительных систем и устройства полов. Здесь же отмечают количество и необходимые рабочие характеристики используемых строительных материалов;

Архитектурный раздел (АР) содержит сведения об архитектурных элементах возводимого дома, разрезы, чертежи фасадных элементов.

В него также включают поэтажный план, схемы крыши, ведомость дверных и оконных проемов, а также общую информацию по строительству дома. Перечисленные документы всегда включают в комплект проекта дома, что регламентировано в действующих нормативных документах.

К дополнительным разделам проектной документации обычно относят чертежи систем водоснабжения, водоотведения, электрических и других коммуникаций. Для строительства небольших загородных домов часто используются эскизные проекты, которые не являются полным комплектом проектной документации здания. В них указываются поэтажные планы, чертежи фасадов, а также общие сведения. Лучше отдавать предпочтение проекту с полным архитектурным разделом, что связано с нюансами и конструктивными особенностями при строительстве любых сооружений, даже летних дачных домиков.

Проектная документация и ее состав

Архитектурно-строительные решения (АС)

Этот раздел документации представлен двумя разделами: архитектурные решения и конструктивные решения, АР и КР, соответственно. Все документы этого пункта оформляются в формате АЗ на бумажных носителях. Документ заверяется синей печатью и должен быть составлен в единственном экземпляре.

Рабочие чертежи марки АР (архитектурные решения)

Для данного раздела оформляется несколько пунктов:

генеральный план;

разбивочныйплан осей;

пояснительная записка;

оформление общих данных об объекте;

маркировочный план;

кладочные планы;

все фасады возводимого сооружения с обязательным добавлением отметок высот;

план кровли;

при наличии — характеристики дымоходов, вентиляционных каналов;

экспликации напольных покрытий;

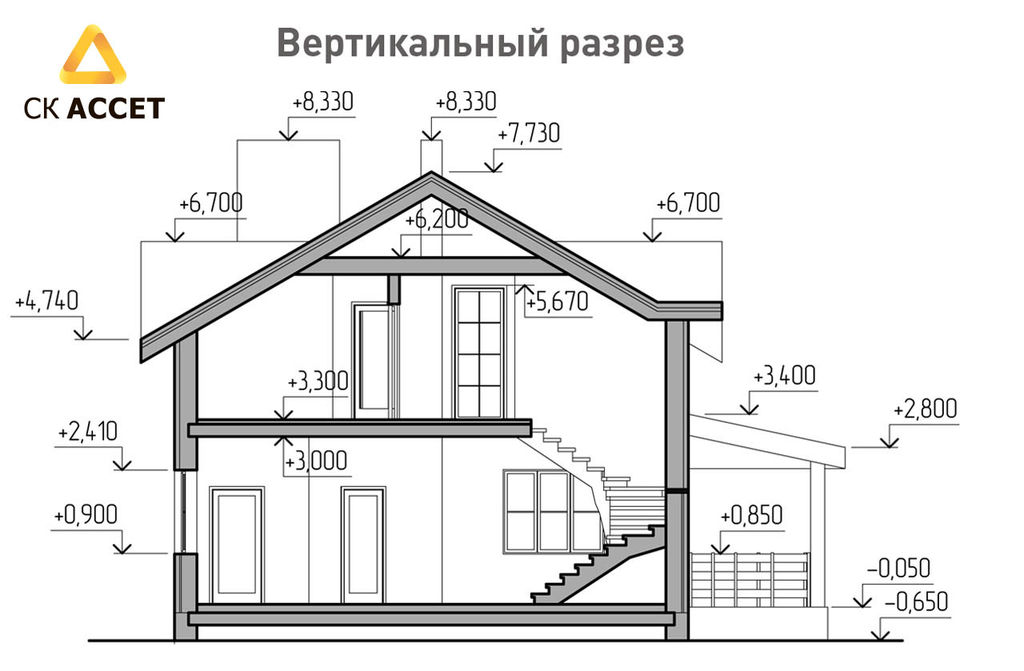

все разрезы проектируемого дома;

характеристики оконных и дверных проемов;

Чертежи архитектурного раздела содержат информацию о расположении дверей, окон, вентиляционных шахт, печных и каминных дымоходов. Здесь также указываются параметры всех конструктивных узлов, толщина стеновых блоков и высоты этажей.

Рабочие чертежи марки КР

Информация этого раздела необходима для грамотного и успешного исполнения составленного проекта. Блок конструктивных решений содержит указанные данные:

общие сведения о возводимом сооружении;

схемы расположения основания или фундамента с указанием мест размещения, глубины заложения и точных размеров;

данные при расчете материалов кладочного типа;

подробная спецификация материалов;

детальные эскизы и чертежи;

схема перемычек и перекрытий;

технические указания и размеры строительных конструкций.

В зависимости от варианта возводимого здания и типа конструктивных элементов, которые заложены в проект, будет составляться комплектация чертежных документов КР.

Дополнительные разделы

Отопление вентиляция, водоснабжение канализация, электрооборудование

Помимо обязательных разделов, проектная документация может содержать дополнительные пункты. Например, в некоторых случаях в основной документ может быть включен раздел обустройства инженерных коммуникаций.Он содержит следующую информацию:

схемы монтажа и подключения систем канализации, водоснабжения. Здесь указывается их тип — централизованные или индивидуальные, пояснение выбора, а также прикладываются поэтажные планы;

схема отопительной системы с обоснованием выбора в пользу индивидуального подключения или централизованного отопления и добавлением теплотехнического расчета;

проект системы электроснабжения с планами расположения электрической проводки, фурнитуры и дополнительного оборудования;

спецификации необходимых для строительства материалов, оборудования и других изделий.

Этот раздел обычно добавляется по желанию заказчика — в зависимости от сложности упомянутых инженерных систем. Для некоторых типовых проектов есть готовые разделы ИС, стоимость которых не включена в цену проектной документации АР и КР.

Архитектурный паспорт

Паспорт архитектурный при проектировании зданий не предусмотрен обязательным проектом в КР и АР. Его включение в проектную документацию оплачивается дополнительно. Наличие этого документы дает возможность более быстрого оформления разрешения на строительство, что связано с наличием в архитектурном паспорте комплекта документов, обязательных для предъявления в Комитет градостроительства и архитектуры или другие уполномоченные органы.

Допустимо ли внесение изменений в готовые проектные разделы?

Наличие готового проекта допускает внесение изменений. Но подобные дополнения требуют оценки рентабельности корректировки проектной документации. При изменении конструктива готовый расчет нужно будет также актуализировать, что может привести к удорожанию стоимости проекта строительных работ. В некоторых случаях более оптимальным вариантом является подготовка нового комплекта проектной документации.

Чертеж дома — Создайте красивый и современный чертеж дома

Этот пост может содержать партнерские ссылки. Мы можем получать небольшую комиссию от покупок, сделанных через них, без каких-либо дополнительных затрат для вас.

Дома — это не просто конструкции из кирпича, раствора и дерева; они являются самой основой нашей жизни. Они дают нам убежище от непогоды, защиту от внешнего мира и место, которое мы можем назвать своим. Именно в них мы создаем воспоминания, строим отношения и воплощаем в жизнь наши мечты. От причудливых коттеджей до возвышающихся особняков, дома бывают всех форм и размеров, каждый со своим неповторимым шармом и характером. Итак, являетесь ли вы покупателем жилья в первый раз или опытным владельцем недвижимости, одно можно сказать наверняка: нет места лучше дома.

Содержание

1 Как нарисовать дом с помощью простых инструкций
- 1.1 Шаг 1. Нарисуйте эскиз первой стены вашего дома
- 1. 2 Шаг 2. Добавьте вторую стену
- 1.3 Шаг 3. Нарисуйте нижнюю стену вашего дома. Нарисуйте крыльцо
- 1.8 Шаг 8: Детализация верхнего блока
- 1.9 Шаг 9: Добавьте детали к большому верхнему блоку
- 1.10 Шаг 10: Продолжайте добавлять детали к чертежу дома
- 1.11 Шаг 11: Детализируйте крыльцо и нижний этаж
- 1.12 Шаг 12: Добавьте первый Цветное покрытие
- 1.13 Шаг 13. Нанесите второй слой цвета
- 1.14 Шаг 14. Раскрасьте рисунок дома
- 1.15 Шаг 15. Растушуйте и выделите рисунок
- 1.16 Шаг 16. Раскрасьте двор
- Шаг 17: Завершите свой рисунок дома
2 Часто задаваемые вопросы
- 2.1 Какие есть способы сделать рисунок дома более реалистичным?
- 2.2 Как я могу улучшить свои навыки рисования дома с течением времени?

Как нарисовать дом с помощью простых инструкций

Присоединяйтесь к нам сегодня и научитесь рисовать реалистичный дом! Будь то фермерский дом или более современный дом, мы рассмотрим основные элементы рисования реалистичной виллы. Мы также охватываем весь процесс покраски дома, добавляя глубины и размеров. Так что присоединяйтесь к нам сегодня и научитесь рисовать дом самым простым и лучшим способом!

В приведенном ниже коллаже показаны последовательные действия, предпринимаемые для достижения конечного результата в виде реалистичного дома!

Шаг 1. Нарисуйте первую стену дома. Эскиз

Чтобы начать урок по рисованию дома, нарисуйте первую стену справа от страницы чертежа.

Шаг 2. Добавьте вторую стену

Присоединившись к первой стене, нарисуйте вторую присоединенную стену.

Шаг 3. Нарисуйте нижнюю стену вашего дома Чертеж

Нарисуйте нижнюю опорную стену под двумя ранее нарисованными стенами.

Шаг 4. Добавьте соединительную стену

Присоединившись к нижней стене, нарисуйте соединительную стену. Продолжите этот шаг, нарисовав линию стыка, которая соединяет нижнюю стену с верхней правой стеной.

Шаг 5. Нарисуйте второй блок

Прикрепите к нижнему блоку дополнительный блок с левой стороны чертежа дома.

Шаг 6. Добавьте верхний блок к эскизу дома

Над дополнительным нижним блоком нарисуйте небольшой верхний блок, который должен быть прикреплен ко второй верхней боковой стене.

Шаг 7. Нарисуйте крыльцо

Представленное двумя параллельными линиями с присоединенной угловой линией, нарисуйте крыльцо перед чертежом дома.

Шаг 8. Детализация верхнего блока

На этом этапе используйте вспомогательные линии, нарисованные ранее, чтобы помочь вам в детализации конструкции дома. Детализируйте верхний блок, нарисовав тонкие линии, которые включают балку крыши, колонну стены и структуру внутренней стеклянной стены.

Шаг 9. Добавьте детали к большому верхнему блоку

Аналогично предыдущему шагу, поскольку мы стремимся создать современную виллу, поэтому большинство из них будут квадратными и прямыми. Детализируйте большой верхний блок, нарисовав балки крыши на каждой видимой стене, включая опорные колонны стены. К левой стене нарисуйте дымоход выше крыши. Продолжайте рисовать опорные балки и края стеклянных стен.

Чтобы завершить этот шаг, нарисуйте стены балкона с последней выступающей ступенькой под полом балкона.

Шаг 10. Продолжайте добавлять детали к рисунку дома

Начните с контура нижнего блока, разделив внутренние стеновые панели и балки. Завершите шаг, нарисовав структуры стеклянной стены.

Шаг 11. Детализация крыльца и нижнего этажа

Вдоль пола крыльца нарисуйте длинный бассейн с двойными ступенями и наклонной торцевой стенкой. По краю бассейна нарисуйте узор травы и растение. На правом конце бассейна нарисуйте видимые ступени, видимые балки и конструкцию нижнего этажа. После завершения этого шага вы можете стереть все еще видимые вспомогательные линии.

Шаг 12. Добавьте первый цветной слой

Выберите тонкую острую кисть и коричневую краску и покрасьте крыльцо, внутренний пол нижнего блока, включая облицовку потолка, и последнюю заднюю стену верхний малый блок. Переключитесь на более темный оттенок коричневой краски и покрасьте верхнюю облицовку потолка верхнего большого блока и верхнего маленького блока.

Продолжайте светло-персиковую краску и раскрасьте стены нижнего блока, линии ступеней, наклонную стену бассейна и самый верхний квадрат возле дымохода.

Переключитесь на светло-оранжевую краску и покрасьте дымоход, внутреннюю боковую стенку верхнего блока, балки крыши маленького верхнего блока, первую ступеньку бассейна и ступеньки с правой стороны бассейна. . Завершите этот шаг серой краской и раскрасьте второй этап бассейна и верхнюю часть дымохода.

Шаг 13. Нанесите второй слой краски

С помощью обычной кисти и оттенка каменно-синей краски закрасьте все стеклянные стены и оконные панели вашего дома. Переключитесь на темно-серую краску и закрасьте стены нижнего этажа и верхнюю часть дымохода. Выберите тонкую кисть и черную краску и закрасьте стеклянную стену и оконные панели в нижнем блоке.

Чтобы завершить шаг, используйте обычную кисть и оттенок синего цвета морской волны и раскрасьте бассейн вашего дома.

Шаг 14. Растушуйте рисунок дома

Используйте мягкую кисть и черную краску и добавьте штриховку к подчеркивающим панелям потолка и боковым стенам, где естественно будет отбрасываться тень. Делайте это слегка, так как тень не обязательно должна быть полностью темной.

Шаг 15. Смешайте и выделите рисунок

На этом этапе вы добавите несколько диагональных мазков на все видимые стеклянные окна, используя мягкую кисть и светлый оттенок синей краски. Повторите, используя белую краску, чтобы создать отражение. Чтобы завершить шаг, используйте светло-голубую краску и слегка прокрасьте участки между первым цветным слоем воды. Продолжайте использовать белую краску, чтобы создать небольшие участки бликов, и растушевывайте цветные слои, чтобы создать реалистичное выцветание и размытие.

Шаг 16. Закрасьте двор

Вокруг бассейна создайте двор, просто закрасив пустой участок маленькой мягкой кистью зеленой краской. Повторите этот шаг несколько раз, чтобы создать неравномерную траву, которая заполнит весь двор. Продолжайте комбинировать зеленую, темно-зеленую, коричневую и коричневую краски, чтобы создать реалистичную траву. После завершения растушуйте все слои, используя чистую мягкую кисть.

Шаг 17. Завершите чертеж дома

Это необязательный шаг для тех, кто хочет получить окончательный результат без видимых темных контуров. Выберите тонкую кисть и соответствующий цвет и обведите весь контур вашего рисунка дома.

Отлично, вы завершили наш урок по рисованию дома! Перенести идею из головы на бумагу — большое достижение, и вы должны гордиться собой. Ваше внимание к деталям и использование теней и текстур привело к красивому и реалистичному изображению дома. Рисуете ли вы фермерский дом или современный вид, вы сделали свой рисунок действительно выдающимся! Продолжайте в том же духе и продолжайте бросать себе вызов новыми проектами и методами.

Часто задаваемые вопросы

Какие приемы помогут сделать рисунок дома более реалистичным?

Один из способов сделать рисунок дома более реалистичным — обратить внимание на детали. Добавьте глубины и размера, затенив и выделив области, куда естественным образом падает свет, например стороны дома, обращенные к солнцу. Используйте различные мазки для создания текстуры, например штриховку или штриховку. Вы также можете добавить такие детали, как окна, двери и архитектурные элементы, чтобы придать рисунку ощущение масштаба и реализма.

Как со временем улучшить свои навыки рисования дома?

Улучшение навыков рисования дома требует времени и практики. Начните с изучения основ перспективы, пропорций и штриховки. Найдите время, чтобы понаблюдать за реальными домами и зданиями, обращая внимание на их формы, детали и текстуры. Экспериментируйте с различными техниками и материалами, такими как уголь, цветные карандаши или акварель, чтобы найти свой уникальный стиль. Регулярно практикуйтесь и не бойтесь ошибаться — каждый рисунок — это возможность учиться и совершенствоваться!

Взгляд архитектора: искусство рисования домов

Brick & Wonder — это тщательно подобранная платформа домов высочайшего качества, выставленных на продажу по всему миру. Запущенная Lang Architecture в 2016 году, компания Brick & Wonder предоставляет доступ к домам на рынке с целостным дизайном, способным улучшить то, как мы чувствуем, думаем, взаимодействуем и, в конечном счете, живем нашей повседневной жизнью. На этой неделе Architizer публикует статью, первоначально опубликованную на Brick & Wonder, написанную архитектором Дрю Лэнгом.

Из рисунка исходит композиция материалов, пропорций и света, что приводит к архитектуре.

Моим первым заданием в архитектурной школе было нарисовать дом моего детства. Сорок студентов час рисовали за чертежными столами в мастерской, потом мы собрались вместе с нашими преподавателями.

Я был потрясен увиденным. Некоторые из набросков были сделаны искусно, но большинство выглядело так, как будто они были сделаны школьниками, в том числе и моими. Одна ученица использовала уголь для создания своего наброска. Темные черные пятна были на ее руках, лице и одежде, когда она прикалывала свой рисунок. Другой был нарисован на деревянном ящике, прислоненном к доске для булавок. Это объясняло громкие шорохи, которые я слышал на другом конце студии во время нашего часа рисования.

Resor House (1939) Людвига Миса ван дер Роэ; вверху: эскиз в перспективе; Внизу: набросок фасада

Мой первоначальный шок быстро сменился давней наивностью в отношении рисования и архитектуры. На меня оказали влияние мои однокурсники, художники и архитекторы, которых я изучал, и все, кого я встречал, кто достаточно глубоко заботился о визуальном мире, чтобы по-настоящему наблюдать то, что они видели перед собой. В конце концов я обнаружил, что архитектура в своих лучших проявлениях является интуитивной, корни которой лежат в рисовании.

Fisher House (1960–67) Луи Кана; вверху слева: эскиз в перспективе; вверху справа: эскиз разреза; внизу слева: план с высоты птичьего полета

В то время как архитектурные чертежи превращаются в технические и юридические документы для целей строительства зданий, рабочие чертежи могут быть довольно свободными и наполненными духом и эмоциями. Удачное слияние технических и технологических чертежей оптимально для архитекторов и их клиентов и необходимо для создания великих зданий.

Pew House (1940) Фрэнка Ллойда Райта; вверху: эскиз в перспективе; внизу слева: эскиз плана/фасада

Дома являются очень личными зданиями для жителей и по своей природе эмоционально заряжены. При проектировании домов архитекторы обязательно устанавливают личные связи со своими клиентами. Архитекторы участвуют в повторяющемся процессе, в ходе которого ставятся критические вопросы и делаются открытия. Пространства масштабируются, материалы выбираются, а свет модулируется в соответствии с целями проекта и открытиями, полученными в результате творческого процесса. В центре этих вопросов и открытий находится рисование.

Вилла Майреа (1939 г.) Алвара Аалто; вверху слева: пейзажный набросок; вверху справа: план с высоты птичьего полета

Дрю Лэнг — главный архитектор нью-йоркской компании Lang Architecture. Он получил степень магистра архитектуры в Йельском университете и имеет лицензию архитектора в Нью-Йорке, Нью-Джерси, Пенсильвании и Луизиане.
