Установка безраспорных стропил на дом из газобетона

Выбор сечения стропил (пункт 8.2.1.3 СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»)

Для крыш при ширине дома не более 9,8 м и шаге деревянных несущих конструкций каркаса (стропил, балок), не превышающем 60 см, сечения элементов каркаса допускается принимать без расчета в зависимости от их пролета и шага не меньшими, чем приведены в следующих таблицах:

Таблица. Значения расчетной снеговой нагрузки на проекцию кровли с запасом прочности с коэффициентом 1,4

Климатический район строительства

Города

Расчетная снеговая нагрузка (кПа)

Астрахань, Улан-Удэ

0,80

Майкоп, Нальчик, Хабаровск, Владивосток, Якутск, Мирный, Иркутск

1,20

III

Москва, Владимир Великий Новгород, Красноярск, Сызрань

1,80

Санкт Петербург, Хатанга, Кемерово, Нижний Новгород

2,40

Пермь, Уфа, Анадырь, Сургут, Нижневартовск, Петрозаводск, Мурманск,Магадан

3,20

Усинск, Красновишерск, Кизел

4,00

VII

Петропавловск-Камчатский

4,80

VIII

Апатиты, Норильск, Снежнегорск, Кропоткин, Чара, Байкальск, Горно-Алтайск, Теберда

5,60

Таблица. Максимальные пролеты стропил крыши при расчетных снеговых нагрузках от 1,0 до 2,0 кПа.

Вид древесины

Сорт

Размер поперечного сечения стропила не менее,мм

Максимальный пролет, м

Расчетная снеговая нагрузка, кПа

1,0

1,5

2,0

шаг стропил, мм

Древесина хвойных пород

300

400

600

300

400

600

300

400

600

38х89

3,11

2,83

2,47

2,72

2,47

2,16

2,47

2,24

1,96

38х140

4,90

4,45

3,89

4,28

3,89

3,40

3,89

3,53

3,08

38х184

6,44

5,85

5,11

5,62

5,11

4,41

5,11

4,64

3,89

38х235

8,22

7,47

6,38

7,18

6,52

5,39

6,52

5,82

4,75

38х286

10,00

9,06

7,40

8,74

7,66

6,25

7,80

6,76

5,52

Таблица. Максимальные пролеты стропил крыши при расчетных снеговых нагрузках от 2,5 до 3,0 кПа

Вид древесины

Сорт

Размер поперечного сечения стропила не менее, мм

Максимальный пролет, м

Расчетная снеговая нагрузка, кПа

2,5

3,0

шаг стропил, мм

Древесина хвойных пород

300

400

600

300

400

600

38х89

2,29

2,08

1,82

2,16

1,96

1,71

38х140

3,61

3,28

2,86

3,40

3,08

2,66

38х184

4,74

4,31

3,52

4,46

3,96

3,23

38х235

6,06

5,27

4,30

5,59

4,84

3,96

38х286

7,06

6,11

4,99

6,49

5,62

4,59

Таблица. Максимальные пролеты коньковых балок составного сечения

Вид древесины

Размер балки не менее,

мм

Максимальный пролет, м

Расчетная снеговая нагрузка, кПа

1,0

1,5

2,0

2,5

3,0

Древесина хвойных пород — 2-й сорт

3х(38х184)

2,63

2,26

2,02

1,83

1,69

4х(38х184)

3,04

2,61

2,33

2,12

1,96

5х(38х184)

3,40

2,92

2,60

2,37

2,19

3х(38х235)

3,22

2,77

2,46

2,24

2,07

4х(38х235)

3,72

3,20

2,85

2,59

2,39

5х(38х235)

4,16

3,57

3,18

2,90

2,68

3х(38х286)

3,73

3,21

2,86

2,60

2,40

4х(38х286)

4,31

3,71

3,30

3,01

2,78

5х(38х286)

4,82

4,15

3,69

3,36

3,10

Примечания

1 Пролеты рассчитаны исходя из максимальной ширины грузовой площади 4,9 м. Пролеты могут быть увеличены на 5 % при ширине грузовой площади, не превышающей 4,3 м, и на 10 % при ширине грузовой площади, не превышающей 3,7 м.

2 Длина площадок опирания должна составлять не менее 90 мм.

выбор крепежа и выполнение монтажа

Крепление крыши к газобетонной стене

Газобетон – достаточной прочности строительный материал. Однако в месте соединения элемента крепления с газобетонной массой, не возникает прочного сцепления из-за высокой пористости материала. Поэтому, когда дело доходит до возведения кровли, встает острый вопрос о том, как сделать максимально прочное крепление крыши к стенам из газобетона?

Ведь в ходе эксплуатации кровля испытывает различного рода нагрузки – ветер, дождь, тяжесть выпавшего снега, мороз, жара, межсезонные колебания температуры и влажности.

Все это естественным образом будет влиять на место соединения элементов крепежа с газобетоном и эксплуатационные характеристики кровли. Поэтому, прежде чем приступать к такому ответственному делу, как возведение кровли, рассмотри все, что нужно знать о ее креплении, выборе материалов и элементов крепежа.

Содержание статьи

Виды крепежа для крыши газобетонного дома
Типы креплений мауэрлата газобетонного дома
Материал мауэрлата
- Дерево
- Металл
- Газобетон
Требования к крепежу для газоблоков
Окончательный выбор

Виды крепежа для крыши газобетонного дома

Дома из газобетона: крыша крепление мауэрлата к газобетону

Первое, о чем следует узнать — это какими элементами в принципе крепится крыша для дома из газобетона. Речь идет, прежде всего, о надежной фиксации мауэрлата – основания кровельного каркаса, лежащего на газобетонной стене, к которому крепятся стропила.

Сегодня существует много учебного материала по строительству крыш для домов из газобетона. В том числе и видео: «Газобетон, строительство, крыша», представленное в нашей статье.

Однако внимания элементам крепления там уделено немного. Поэтому рассмотрим более обзорно самые популярные элементы для крепления мауэрлата и их особенности (инструкция с фото на упаковке производителя, если она там вообще есть, обычно не охватывает всех вопросов и требует разъяснения).

Элементы крепления для газобетона

Типы креплений мауэрлата газобетонного дома

Тип крепления

Особенности

Стальная проволока

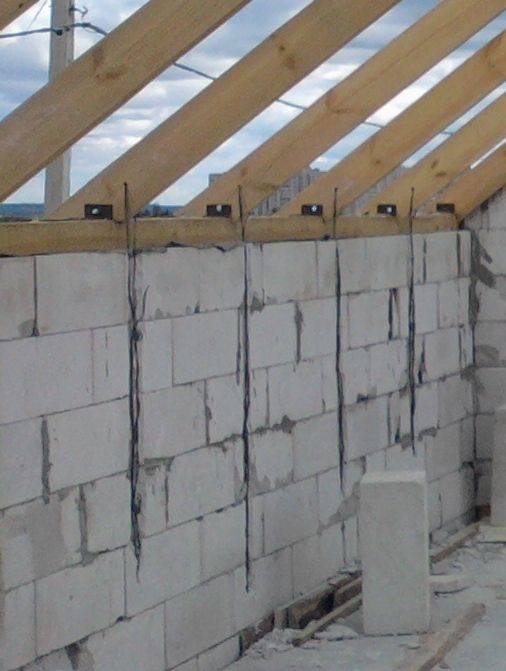

Крепление мауэрлата на проволоку

Этапы создания:

За 3-4 венца до окончания кладки между блоками оставляется проволока достаточной длины.
Когда кладка завершена, ее концы скручивают вместе, продевая через отверстия в мауэрлате.

Для максимальной надежности рекомендуется, чтобы под каждым стропилом было сделано такое крепление.

Достоинства:

Прочное крепление.
Не требуется больших временных и трудовых затрат.
Недорого.

Недостатки:

Со временем проволока может растянуться или проржаветь, а блоки протереться под действием ветровой нагрузки.
Требуется эстетическая доводка внешнего вида здания.

Анкеры, закрепленные к армопоясу

Крепление для мауэрлата к армопоясу

Анкеры – специальные болты, закрепленные к армопоясу в верхнем венце газоблоков.

Этапы создания:

Последний венец стены выполняется из газоблоков с U-образной полостью.
После того, как стена наберет достаточно прочности, все полости в блоках соединяются в одну – под установку армирующего каркаса.
Изготавливается каркас из толстой арматуры (10-12 мм) и к нему крепятся анкеры.
Анкеров должно быть ровно по количеству стропил.
Для их фиксации к армокаркасу лучше использовать проволоку.
Все анкеры должны располагаться строго в вертикальной плоскости.
После установки и фиксации всех анкеров полость заливается бетоном.
Элементы мауэрлата продеваются через отверстия и устанавливаются на стену.
Фиксация мауэрлата происходит за счет резьбового соединения на конце анкеров, шайбы и двух гаек.

Для надежности крепления верхние части анкеров с резьбой должны выступать за край мауэрлата минимум на 40 мм.

Достоинства:

Крыша дома из газобетона крепится максимально прочно, жестко и надежно.
Значительно укрепляется вся конструкция дома в верхней части.

Недостатки:

Достаточно сложный, трудоемкий и затратный по времени способ.
Дополнительные финансовые затраты и расход материалов.

Шпильки, анкеры, дюбеля (закрепление в массу газобетона без армировки)

Шпилька для закрепления крыши газобетонного дома

Элементы крепления этого типа бывают распорными, забивными, специальным, универсальными и пружинными.

Существуют разные варианты дюбелей, шпилек и анкеров, но все они схожи по принципу действия и конструкции.

Процедура установки их в газобетонную толщу не отличается от обычных дюбелей для бетона и кирпича:

Просверливается отверстие диаметром, равным диаметру внешней части дюбеля.
Вбивается дюбель весь, если он неразборный, или его внешняя часть.
Вставляется саморез во вбитую в стену пластиковую или металлическую часть дюбеля и закручивается до упора.

Нижняя часть элементов крепления имеет специальные зубья/сегменты/лепестки, которые по мере закручивания сильно расширяются и упираются (также может конусообразно расширяться и вся нижняя часть дюбеля/анкера), тем самым фиксируя конструкцию в массе газобетонного блока.

Достоинства:

Достаточно прочный способ крепления для крыши из газобетона.
Не требует больших финансовых вложений (низкая цена элементов крепежа).
Большой ассортимент элементов крепления.
Может применяться для кровли любой сложности.

Недостатки:

Механические анкеры не настолько надежны, как бетонированные или армированные.
При неправильной фиксации или избыточной нагрузке может произойти срыв крепления.

Шпилька с цементацией

Крепление шпильки в газобетоне

Метод фиксации похож на крепление с помощью армированных анкеров. Отличие в том, что установка шпильки происходит в отверстие газоблока и дальнейшая его заливка бетоном без армирующего пояса.

В конструкции такой шпильки (той части, которая будет забетонирована) должно быть расширение (можно использовать, например, обычный болт — шляпкой вниз) или Г-образный загиб или Т-образное разветвление.

Этапы монтажа:

Высверливается отверстие, диаметром на пару см больше, чем диаметр шляпки болта или габаритов загиба.
Вставляется шпилька и заливается раствором.
Нужно обеспечить вертикальное положение шпильки, либо сразу устанавливать часть мауэрлата.

Крыша для дома из газобетонных блоков, закрепленная этим способом, сможет выдержать большие ветровые и прочие виды нагрузок.

Главное достоинство цементированных шпилек – прочность, жесткость и неподвижность фиксации. Недостаток – требуется дополнительное оборудование (для сверловки), расходы, время и труд.

Химический анкер

Химический анкер для крепления мауэрлата

Принцип действия этого типа крепежа для крыши дома из газобетона основан на сцеплении и последующем застывании химического вещества с массой газобетона и фиксации анкера.

Порядок монтажа:

Высверливается и тщательно очищается от газобетонной крошки отверстие.
Затем оно заполняется специальным наполнителем.
В заполненное отверстие заворачивается анкер.
По истечении времени, необходимом для схватывания, монтируется элементы мауэрлата.

Достоинства:

Соединение получается достаточно прочным и без естественного зазора, характерного для механического элемента крепежа.
Высокие гидроизоляционные показатели.
Метод не труден, дешев и доступен каждому.

Недостатки:

Хотя само по себе крепление и получается очень жестким, по сравнению с цементированным или армированным анкером все же не настолько надежно.
Невозможно демонтировать такой анкер без разрушения части газоблока.

Фиксация шпилек в бетоне для крепления кровли газобетонного дома

Материал мауэрлата

Дерево

Деревянный мауэрлат на доме из газобетона

Мауэрлат из доски для газобетонного дома

На безупречные эксплуатационные показатели кровли влияет не только тип и способ крепления, но и материал мауэрлата. Как правило, это предпочтение отдают древесине. При этом выбирают хвойные водостойкие породы дерева, например, лиственницу.

Обычно это хорошо просушенный брус сечением 100 на 150 или 180 мм. Как вариант для небольшого дома из газобетона, крыша которого не создает большой нагрузки на основание, может использоваться доска толщиной 40-50 мм.

Мауэрлат для одноэтажного дома из газоблоков

Обратите внимание! Не лишним будет все элементы мауэрлата заранее в несколько слоев обработать антисептиком и водостойкой защитой или лаком. При этом напрямую брус не должен контактировать со стеной, какой бы способ крепления не был выбран. Под брус должен быть подложен слой уплотнителя и гидроизоляции, например, в виде рубероидной ленты. Может показаться, что такое наслоение уменьшает прочность соединения и не надежно. Однако верхняя кромка газобетонной стены никогда не бывает идеально гладкой. Поэтому, без уплотнителя между мауэрлатом и стеной, будут образовываться щели, что уменьшит тепло-, шумо- и влагоизоляцию строения.

Гидроизоляция под мауэрлат

Металл

Металлический каркас крыши для здания из газобетона

Нередко в качестве основного материала для кровельного каркаса берется металл. Чаще всего это стальной уголок. Естественно, что мауэрлат тоже должны быть металлическим и иметь большую толщину. Тогда в качестве его основы применяют швеллер и двутавр.

Принцип крепления, методы и элементы крепежа остаются такими же. Однако для него предпочтительнее использовать неподвижную связку с армирующим поясом в газобетонной стене посредством болтового или сварочного крепления.

Мауэрлат из швеллера для дома из газоблоков

Газобетон

Дом с крышей из газобетона

Как и у любого другого каменного, кирпичного или деревянного дома, крыша газобетонного дома может иметь частичное продолжение из основного материала. Крыша из газобетона с одной стороны упрощает задачу и упрочняет кровлю, с другой – требует закрепления части мауэрлата под углом к горизонтальной плоскости.

Создание армирующего пояса в таком случае затрудненно. Поэтому для крепления бруса лучше использовать механические или химические элементы крепежа.

Крыша для дома из газоблоков

Требования к крепежу для газоблоков

Крепление кровли для дома из газобетона

Нельзя забывать, что такой пористый строительный материал, как газобетон, весьма гигроскопичен. Контакт металла с ячеистым бетоном – это источник образования влаги.

Естественно, что если металл будет не коррозионностойким или не иметь внешней защиты от ржавчины, то соединение быстро ослабится. Последствия могут быть катастрофичны – вплоть до срыва кровли при сильном порыве ветра.

Поэтому при подборе крепежных элементов для крыши дома из газобетона нужно учитывать следующее:

Защищенность от коррозии. Газобетон имеет слабощелочную реакцию среды, и благодаря пористости не способен защищать элементы крепежа от коррозии.
Стойкость к растрескиванию стены. Согласно требованиям ГОСТ 31360-2007, газобетон практически не имеет сопротивления растягивающему напряжению. Поэтому при выборе типа элемента крепежа и способа и места его установки нужно учитывать, что газобетонный блок может легко лопнуть. Трещины также могут пойти в ходе эксплуатации уже после установке кровли.
Габариты. Анкеры, шпильки и дюбеля должны погружаться в массу газоблока как минимум на 2/3 своей длины. В противном случае место соприкосновения крепежа с газобетоном будет постоянно расшатываться и ослабляться под действием различных деформационных нагрузок.
Материал дюбеля. Если саморез должен иметь оцинковку или другую защиту от коррозии, то внешняя его часть должна обладать либо такой же защитой, либо быть из инертного материала – пластика.
Экологическая безопасность. Этот параметр больше относится к химическим анкерам. Состав фиксирующего вещества должен быть одобрен не только СНиП, но также Минздравом.
Устойчивость к переменам внешних условий. Здесь, прежде всего, предъявляются требования к устойчивости материалов к перепадам температуры и влажности. Они не должны избыточно расширяться и сужаться, размокать, плавиться и становиться избыточно хрупкими при охлаждении.
Необходимость специализированного инструмента для монтажа. В зависимости от типа элемента крепления его установку можно сделать или своими руками с простейшими инструментами (дрель, молоток, отвертка), либо с применением специализированной строительной техники силами профессиональной бригады.

Элемент крепежа для газобетона

Окончательный выбор

Крыша для дома из газобетона

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

Войдите в WordPress.
В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь. )
Выберите По умолчанию .
Нажмите Сохранить настройки .
Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
Нажмите Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и переписывание URL — это две очень распространенные директивы, находящиеся в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
Использовать режим редактирования программы FTP
Используйте SSH и текстовый редактор
Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл . htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

Войдите в cPanel.
В разделе «Файлы» щелкните значок «Диспетчер файлов ».
Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

Щелкните правой кнопкой мыши файл . htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
При необходимости отредактируйте файл.
Нажмите Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.
