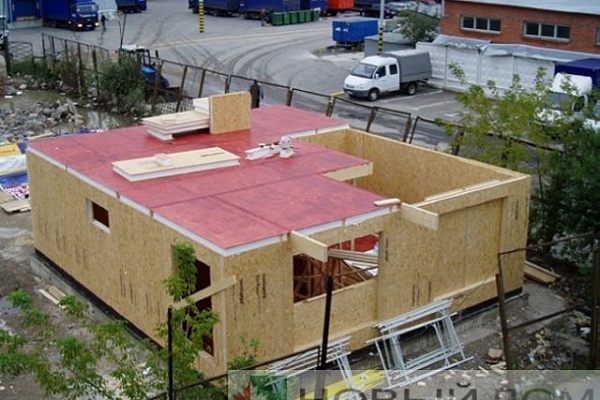

Дом из сип панелей сборка пола второго этажа: Устройство полов в домах из SIP-панелей

Устройство полов в домах из SIP-панелей

Распространённое мнение, что дом из СИП-панелей можно построить легко и быстро, — справедливо лишь наполовину. Утверждение верно только тогда, когда имеется хорошо продуманный, просчитанный проект и изготовлен комплект панелей дома в заводских условиях из материалов надлежащего качества. Строить дом из СИП-конструкций должны профессионалы, несмотря на кажущуюся простоту сборки дома по готовому проекту. При соблюдении этих простых условий дом действительно будет построен быстро и прослужит хозяевам очень долго.

Основой канадской технологии строительства каркасных домов считается устройство платформы. Она представляет собой перекрытие первого этажа, устроенное на фундаментных опорах. Поэтому для общего понимания процесса возведения дома из СИП-панелей достаточно подробно изучить один из этапов строительства – устройство полов.

Фундамент

На выбор конструкции опор дома влияют особенности грунтов и рельеф местности. Владелец участка не всегда уделяет должное внимание этому вопросу, обдумывая конструкцию своего жилища или подготавливая его эскиз. Индивидуальное проектирование предусматривает изучение условий строительства, — для типовых проектов требуется доработка с учётом этих условий.

Как правило, для возведения каркасных домов достаточно устройства винтовых опор:

  • они производятся в нужном ассортименте по длине и диаметру;
  • винтовые фундаменты считаются надёжной опорой для большинства видов каркасных строений;
  • сроки установки фундамента такого вида минимальны;
  • итоговая стоимость винтового фундамента ниже, чем ленточного монолитного или блочного.

Проектирование оснований дома предполагает расчёт несущих нагрузок. Для каркасного дома возможны практически любые варианты фундамента, — их выбор в проекте должен быть обоснован не только с точки зрения надёжности, но и с учётом рациональности расходов на их устройство.

Ростверк

Заглублённые на расчётную глубину опоры или лента фундамента выравнивается по единой отметке. Ростверком называется балка, уложенная поверх опор по периметру сооружения. Она служит для прочного соединения несущих опор в единую конструкцию. Для ленточного фундамента функция ростверка дополняется выравниванием ленты по уровню.

Ростверк, называемый также рэндбалка или обвязка, может быть устроен из металлического профиля, железобетона или деревянного бруса.

При использовании дерева:

  • точки опоры бруса на фундамент подлежат изоляции рубероидом, битумом или иными материалами;
  • брус крепится на анкерных болтах либо другим способом, предусмотренным проектом;
  • древесина обрабатывается специальными составами против гниения и воспламенения.

Качественно выполненные работы по устройству фундамента и ростверка гарантируют успешное устройство полов любого типа и вида.

Полы из СИП-панелей

Комплектация панельного дома предусматривает:

  • изготовление точно подогнанных по площади СИП-панелей для устройства перекрытия первого этажа;
  • применение технологии заделки стыков монтажной пеной или иными составами;
  • способы крепления панелей между собой и на опорах;
  • схему раскладки дополнительных лаг и, в случае больших пролётов, устройства столбиков-опор под них;
  • панели опираются на обвязку, — их размер по длине, как правило, рассчитывается под конкретный пролёт.

СИП-панели с наружной стороны обшиваются плитами OSB, — они достаточно прочны для устройства полов.

Финишные работы: рекомендации и дополнения

Сверху панели полов могут застилаться любым материалом, вариантов множество: от простой окраски до паркета или керамогранита. Выбор того или иного финишного покрытия определяется его личными предпочтениями владельца дома.

Полы из СИП-панелей изначально имеют в составе утеплитель необходимой толщины. Дополнительное утепление производится на усмотрение застройщика, — возможны любые варианты вплоть до электрических тёплых полов. Наличие вентилируемого пространства под полами обеспечивает им длительный срок эксплуатации.

В качестве рекомендации: без профессиональных знаний и навыков строить дом из СИП-панелей не стоит. Технология строительства проста, но предполагает точное исполнение проектных и технологических решений. Непрофессиональный подход и самодеятельные «улучшения» проекта приводят к негативным затратным последствиям.

Недавние объекты

Смотреть все построенные объекты


Дом из сип-панелей в г.о. Истра, КП «Истрагорье»149 м2

4 300 000 руб


Дом из сип-панелей в Истринском районе, ДПК «Никитское»90 м2

2 400 000 руб


Дом из сип-панелей в г.Домодедово, д. Бурхино72 м2

1 400 000 руб


Дом из сип-панелей в Москве, д. Шеломово127 м2

2 590 000 руб


Дом из сип-панелей в г. Домодедово, д. Битягово100 м2

2 800 000 руб


Дом из ЦСП-панелей Stone SIP в Истринском районе, КП Еремеево Лайф140 м2

5 800 000 руб

Читайте также:

Смотреть все статьи

26 / 12 / 2019


Строить дом своими руками или пригласить строителей — что лучше?

Строительство из любого материала предполагает соблюдение правил безопасности и пожеланий клиента. И начинают работу с проектирования – разрабатывают индивидуальное решение или берут за основу любое типовое. Также понадобится заложить фундамент (ленточный или свайный). После этого приступают к возведению стен.

26 / 12 / 2019


Как установить окна в дом из СИП-панелей?

При строительстве коттеджа из СИП-панелей используются пластиковые стеклопакеты. За счет герметичности оконных блоков внутри поддерживается комфортная температура независимо от погоды. Размеры проемов и конкретные параметры створок определяют на этапе проектирования, а затем изготавливают их на заказ.

26 / 12 / 2019


Нужно ли утеплять дома из СИП-панелей?

Каркасные дома, построенные по канадской технологии, прижились во многих регионах. Причина этому – низкая цена стройматериалов, высокая скорость монтажа, хорошая теплоизоляция самих СИП-панелей. В большинстве случаев монтируют коттедж в течение месяца, но перед его отделкой важно решить: нужно ли дополнительное утепление? И если да, то какой материал приобретать и как крепить к стенам?

Пол в доме из СИП панелей: Пошаговая инструкция +Видео

Пол из СИП панелей – гидроизоляция, отделка, преимущества. Мечта каждого человека – это уютный, теплый, и в то же время недорогой домик. Ежегодно появляются новые уникальные технологии возведения, а также материалы, за счет которых стало еще проще воплотить мечты в жизнь. Не так давно стали популярны коттеджи из сэндвич-панелей, но именно они являются идеалом экономичного и комфортного жилья. Строительство таких домов достаточно простое, поэтому для возведения вам даже не потребуется нанимать профессиональных строителей.

Данная технология стала достаточно популярна в России и Европе.

Содержание:

Проектирование и особенности

Есть несколько основных способов проектирования домов из СИП панелей. Вы можете подобрать готовые проекты и сделать переделку под себя. Но есть возможность также сделать индивидуальный проект, причем второй вариант предпочтительнее, так как в этом случае не будет никаких ограничений. У вас есть возможность использовать и другие технологии, которые чуть дешевле. Коттедж, выполненный из сэндвич панелей, достаточно легкий, что дает возможность использовать дешевый фундамент. Как правило, для строительства домов с полом из СИП панелей, используются именно винтовые сваи. В этом случае вы можете сделать фундамент с любой высотой.

За счет цокольного перекрытия есть возможность создавать ровную и прочную плиту. Верхняя поверхность будет полностью готовой для нанесения финишного покрытия. В случае, если вы планируете на первом этаже строить фальш-пол, следует продумать высоту и положение проемов. Перекрытие между этажами следует сделать из балок, причем их высота составит 20 метров.

Требования для фундамента

Фундамент является основой будущего строения, поэтому он обязательно должен быть надежным. Уровень заложенности фундамента и его типаж будут зависеть от рельефа территории. Так как дом из панелей типа СИП достаточно легкий, для фундамента выдвигается не так уж много требований. В отличие от дома из кирпича, дома из панелей неприхотливы. Обычно используется фундамент, сделанный на винтовых сваях, но иногда допустимо использование столбчатого типа. После того, как будет окончена укладка, следует обязательно выполнить гидроизоляцию СИП панелей пола. Укладка панелей пола должна быть выполнена по углам фундамента. Также важно проследить, чтобы гидроизоляция не поднялась. Места стыковки панелей следует пропенивать при помощи обычной монтажной пены. Гидроизоляция фундамента может быть выполнена при помощи разных материалов, но в конечном итоге поверхность должна быть легкой.

Перепады высот не должны быть более 10 мм на каждый метр погонный. Если он будет больше, то важно использовать цементно-песчаную стяжка. После заливки фундаменте не следует дожидаться пока он просохнет, а можно сразу устанавливать анкерные крепления для лежней. Укладывать пол можно начинать уже спустя неделю после того, как будет уложен фундамент. Если в доме еще не смонтированы стены, то отложите укладку до момента, когда будет сухая погода.

Укладка лежней

В вашем доме из СИП панелей обязательно должен быть слой гидроизоляции между поверхностью фундамента сверху и лежнями. В качестве той же гидроизоляции можно использовать рубероид. По периметру фундамента к болтам, которые уже должны быть установлены, следует произвести крепление досок. Ширина досок обязательно должна быть такой же, как и ширина у фундамента, а толщине обязательно должна быть в 5 см. Достаточно популярной является лиственница, так как она имеет устойчивость к гниению. Но все-таки перед укладкой доски следует пропитывать антисептиками, а лишь после этого просушивать.

Монтаж опорных балок для пола

Если пролет в длину составляет больше, чем 300 см, то для того, чтобы не было сильного прогибания досок, под ними следует установить опоры. Это могут быть кирпичные столбики с сечением в один кирпич. Также у  столбиков обязательно должно быть армирование из бетона, которое будет опущено в грунт на 0,3-0,4 метра. Под столбы следует вырыть глубокие ямы, причем дно каждой из них должно быть утрамбовано, засыпано и хорошо выровнено при помощи песка. Песчаная подушка по толщине должна быть 5 см. Стены и дно следует выстелить при помощи полиэтилена или другого любого водонепроницаемого материала. Теперь можно установить опалубку. Только после этого шага начинаем устанавливать арматурную сетку и заливать бетонный раствор. Только по прошествии 3 дней можно начинать кладку кирпича, когда бетон хорошо высохнет и будет достаточно прочным, чтобы выдерживать нагрузки.

Обвязка лаг

Такой шаг, как обвязка лаг, играет большую роль для пола из СИП панелей. Доски обвязки важно укладывать на лежни по всему периметру. Производите укладку строго стык в стык. Доски следует раскладывать на плоской поверхности, чтобы был шаг в 0,4-0,5 метра. При установке досок на торце вы получите великолепную прочность конструкции. Обвязку и лаги следует соединить между собой при помощи уголков из оцинкованного металла. Конечно, можно использовать и гвозди, но тогда  в этом случае нельзя будет с уверенностью назвать конструкции надежной. Если у вас нет таких длинных досок, при помощи которых получилось бы сразу перекрыть пролет, то можно делать лаги из нескольких фрагментов.

Места, в которых выполняется соединения, следует разметить возле кирпичной опоры. Данная технология поможет получить высокопрочную конструкцию. Для установки и обвязки лаг следует использовать древесину, которая пропитана особым защитным составом. Ее толщина ни в коем случае не должна быть меньше, чем 50 мм.

Утепление

Коттеджи из сэндвич-панелей на нижних этажах имеют холодный пол, и каким бы ни было хорошим отопление в домах из СИП панелей, без пола с утеплением на первом этаже всегда будет очень холодно. Кроме того, в доме постоянно будет образовываться конденсат, что чревато образованием плесени, грибка и сырости. Все это негативно сказывается на строении и может даже привести к полному разрушению. На данный момент на строительном рынке можно купить множество различных материалов для того, чтобы сделать утепления и отделки пола из СИП панелей. Они бывают натуральными и синтетическими.

Кто-то предпочитает отдавать выбор в пользу натуральных материалов, но в таком случае следует учесть то, что они не настолько долговечны. Помимо этого, в них даже могут завестись грызуны. Технология по утеплению пола в доме, сделанном из СИП панелей, аналогична той, что используется в других дома. Для того чтобы было место для укладка слоя утеплителя, внизу на лаги следует подшить доски. Если материал для утепления является жестким, то вы можете использовать частную сетку. Поверх настила укладываем гидроизоляцию рулонного типа. Только после этого можно будет снова приступить к укладке утеплителя. Чем плотнее будут уложены слои, тем хуже будут теплоизоляционные качества.

Утеплитель по своей высоте не должен достигать верхушки лаг. Так у вас получится сделать вентиляцию пола. Как правило, утепление проводят при помощи таких материалов, как минеральная вата, керамзит, опилки, пенопласт, пенофол, но это не весь перечень. После того, как слой утеплителя будет уложен, можно начинать установку досок настила. Чем реже будет выполнена укладка лаг, тем толще должны быть доски. Первую доску настила нужно обязательно укладывать лицом к стене. От стены отступ должен быть примерно в 4 см. Благодаря отступу будет компенсировано колебание температуры. Поперечные стыки обязательно должны приходиться на лаги – так вы получите прочную конструкцию пола. Важно, чтобы была четко соблюдена технология. Теплый пол вы можете сделать на водяном контуре или электрическом. Наиболее популярным является именно первый вариант, причем учтите, что технологии укладки пола всегда разные.

Настил

Если вы подбираете финишное покрытие для пола в дом, сделанный из сэндвич панелей, следует выбирать такие материалы, которые были предназначены именно для создания теплого пола. У них должна быть хорошая теплопроводность, а такие мягкие покрытия, как линолеум или ковролин, следует устанавливать только на теплый пол. Жестким покрытиям потребуется специальная основа. Она может быть выполнена из влагостойкого гипсокартона или фанеры. Перед тем, как начать строительство, следует дать материалу просто полежать, чтобы он привык к микроклимату помещения. Если стены в доме сделаны из дерева, выбирайте для пола только легкие материалы.

Ламинат или линолеум идеально подойдут в таком случае. Укладка линолеума должна быть выполнена на подложку из полиэтиленовой пленки. В принципе, можно и не использовать подложку. Материал следует расправить над поверхностью пола и дать ему немного полежать. Прикрепить линолеум можно на обыкновенный скотч или клей. После того, как настил будет готов, при периметру следует уложить плинтуса. Так как технология возведения домов из сэндвич-панелей проста, то устройства фундамента, полов и остальных конструкций сделано так, что с ними будет легко разобраться даже новичкам. Строительство домов из сэндвич-панелей подойдет для тез, что хочет быстро и недорого получить жилье, а также для тех, кто желает построить дом своими руками. Как видите, не зря данная технология завоевала популярность во всем мире.

Рейтинг

( 3 оценки, среднее 3.67 из 5 )


0

13 545.


Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Являются ли SIP несущими и можно ли использовать их в качестве напольного покрытия?

Структурные изолированные панели (SIP) играют важную роль в современном строительстве и часто используются в качестве напольного покрытия в новых проектах строительства, особенно в модульных зданиях. Однако спецификация SIP для напольных покрытий выходит далеко за рамки новой модульной конструкции. SIP-полы хорошо подходят для деревянных каркасных домов. Они также используются для расширения старых зданий и самостоятельных построек различных размеров. При переоборудовании крыш все чаще используются SIP, поскольку они выполняют две функции: прочный пол и эффективный изоляционный слой.

Изготовлено на заводе; Высококачественные деревянные панели содержат твердую пену в ядре. Он действует как изоляционный слой, зажатый между двумя слоями ориентированно-стружечной плиты (OSB). Плиты обеспечивают SIP размерную прочность и прочность при нагрузке, сохраняя при этом относительно небольшой вес панели.

Непрерывное соединение между профилями OSB и изоляционным материалом придает SIP прочность и высокую теплоэффективность. Кроме того, конструкция некоторых систем напольных покрытий SIP полностью исключает тепловые мосты. Полы SIP помогают снизить потребность в отоплении зимой и потребность в охлаждении летом, поддерживая энергоэффективность здания.

Готовые полы SIP проще в установке, чем большинство традиционных систем полов, и их можно установить за несколько часов. Это связано с тем, что наиболее ресурсоемкие процессы выполняются в контролируемой фабричной среде. Наплавка — один из них. Технология наложения производительности Arctek — это высокопроизводительная технология наложения, которую можно сформулировать в соответствии с требованиями приложения SIP. Поверхностный слой может выступать в качестве барьера для влаги и может быть выполнен в виде нескользящей поверхности различных цветов и дизайнов. Верхний слой термически сплавляется с OSB во время производства, образуя эффективное напольное покрытие.

SIP можно использовать в качестве полноценных несущих наружных стен и несущих внутренних стен. Они также могут выступать в качестве заполняющих стен для каркасной конструкции. SIP спроектированы и изготовлены с учетом несущей способности, включая ветровую нагрузку и устойчивость к стеллажам. Это расширяет применение SIP для полов и крыш.

Чтобы сравнительно легкие панели могли эффективно распределять нагрузки, необходима прочная структурная связь между тремя слоями SIP. После того, как стены, полы и крыши SIP установлены, они могут выдерживать значительные горизонтальные и вертикальные нагрузки с меньшим количеством внутренних стоек. Это, в свою очередь, может существенно уменьшить образование мостиков холода, если это еще не решено при проектировании SIP-пола.

SIP могут быть спроектированы и изготовлены по индивидуальному заказу, чтобы обеспечить выполнение требований к конструкции и дизайну проектов. Их пролет может легко достигать 5 м между опорами с балками глубиной 300 мм и межосевым расстоянием 600 мм. Возможны пролеты более 5 м, но может потребоваться конструкция пола, включающая стальные балки в качестве опоры. Большой пролет и возможность настройки размера SIP обеспечивают большую гибкость дизайна. Панели представляют меньше ограничений для структурных открытых и гибких пространств.

Каковы преимущества технологии Arctek для SIP-полов?

Поскольку панели обеспечивают как поддержку, так и изоляцию, время сборки пола сокращается. В коммерческих целях может потребоваться последующая фанера для обеспечения интенсивного движения. Предполагается, что верхний профиль ОСБ перекрытия СИП будет защищен влагозащитным барьером. При укладке с последующим напольным покрытием поверхность OSB необходимо выровнять и загрунтовать.

В качестве стандартной практики для производства SIP используются плиты OSB класса 3 и выше, поскольку они обладают определенным уровнем водостойкости, но при использовании в качестве напольного покрытия их необходимо дополнительно защищать от проникновения влаги и пара. Это необходимо для защиты структурной целостности самой OSB, а также для предотвращения проникновения влаги в сердцевину SIP и повреждения изоляционного слоя.

Технология наложения Arctek Performance от Arclin представляет собой высокоэффективное наложение, обеспечивающее надежную защиту от влаги и пара. Надежная технология также позволяет создать загрунтованную, гладкую поверхность для улучшения адгезии напольных мембран или готовую к быстрым отделочным работам, не требующим трудоемкой шлифовки. Накладное решение специально разработано в соответствии с целями проекта и термически сплавлено с OSB во время производства, чтобы гарантировать, что компоненты напольного покрытия из SIP будут доставлены на площадку защищенными и готовыми к установке.

Чтобы узнать больше о том, как технология наложения производительности Arctek может повысить производительность SIP, или для дальнейшего обсуждения преимуществ нашей передовой и проверенной технологии, свяжитесь с нами сегодня.

Пристройка к дому

Когда наш дизайн для вашей пристройки будет именно таким, как вы хотите, и рабочие чертежи готовы, мы можем приступить к строительству.

Строительство пристройки обычно следует тому же строительному процессу, что и любой капитальный ремонт.

Однако есть некоторые отличия. Одно из отличий, которое нам нравится, заключается в том, что при строительстве пристройки мы строим собственные стены и т. д., поэтому мы знаем, что они будут квадратными, вертикальными, ровными и конструктивно прочными. В типичном проекте реконструкции нам приходится иметь дело со стенами, полами, крышами и другими конструкциями, уже построенными кем-то другим.

Основа

Пристройка на уровне земли нуждается в фундаменте, чтобы выдержать ее значительный вес, обеспечить плоскую и ровную поверхность для последующего строительства и изолировать древесные материалы от контакта с землей. Древесина, соприкасающаяся с землей, подвержена гниению и заражению термитами и другими любящими древесину насекомыми.

Безусловно, наиболее распространенным материалом для фундаментов является бетон, будь то в виде литого бетона или бетонных блоков. Другие включают кирпич и камень.

Большинство пристроек опирается на приподнятый фундамент по периметру, поддерживающий полы и несущие стены. Есть два типа: полный периметр и пирс. Фундамент с полным периметром обычно охватывает либо подвал, либо подвальное помещение, либо поддерживает плиту. Фундаменты пирсов почти всегда представляют собой открытые конструкции, наиболее подходящие для складских помещений и домов отдыха.

Блочный фундамент состоит из пустотелых бетонных блоков размером от 8 до 12 дюймов, скрепленных раствором и армированных арматурой. Это хороший, прочный фундамент, как правило, менее дорогой, но не такой прочный, как заливной бетон. Большая часть стоимости залитого бетонного фундамента приходится на труд, необходимый для создания форм, необходимых для удержания влажного бетона на месте, пока он схватывается. По сути, вы строите две стены, чтобы получить одну: опалубку, затем бетонную стену внутри опалубки. Когда бетон схватывается, требуется больше труда для снятия и вывоза опалубки.

На выбор основы влияют личные предпочтения и затраты. Подвалы могут добавить тысячи долларов к стоимости пристройки по сравнению со стоимостью подвального помещения или перекрытия. Однако, если учесть дополнительное полезное пространство, создаваемое подвалом, это одно из самых дешевых мест в доме.

Изолированные бетонные формы

Проблема с подвалами в Небраске заключается в том, что их трудно изолировать, и они имеют тенденцию протекать через некоторое время — иногда очень короткое время. Защита от утечек – это вопрос эффективной гидроизоляции и дренажа. Оба прошли долгий путь всего за несколько лет — так что больше нет оправдания протекающему подвалу в подходящем грунте.

Проблема эффективной изоляции была решена гораздо сложнее. Сложность в том, что бетон слишком хорошо передает тепло. Одним из решений является прикрепление пенопластовой изоляции к внутренней части стены, другое — обрамление фальшстены внутри стены подвала и заполнение фальшстены стекловолокном. Это может быть довольно дорого, так как, по сути, вы строите две стены, чтобы получить одну. И, в лучшем случае, вы получите теплоизоляцию всей стены около R-7. Не очень хорошо, поэтому в большинстве подвалов в Небраске зимой холодно и сыро.

Однако на помощь пришла технология в виде Утепленных бетонных форм для строительства фундамента (на самом деле, вы можете построить с ними всю пристройку, если хотите). ICF представляют собой бетонные формы из пенополистирола высокой плотности, которые просто оставляют на месте после затвердевания залитого бетона, становясь неотъемлемой частью фундамента.

Они изолируют стену, начиная с R-17 и поднимаясь оттуда, и приводят к экономии энергии от 25% до 50% по сравнению с обычными бетонными стенами подвала. В недавних испытаниях различных изолированных стеновых конструкций, проведенных Национальной лабораторией Ок-Риджа, МКФ показали лучшие результаты. (Читать отчет здесь.)

Стоимость подвалов ICF примерно такая же, как у обычного монолитного бетонного подвала. Более высокая стоимость опалубки компенсируется экономией труда, необходимого для возведения опалубки, и использованием меньшего количества бетона — на 25 % меньше при использовании некоторых систем ICF. Но по сравнению с бетонной стеной и с нанесенной изоляцией экономия при использовании ICF существенна. Целых 20% по сравнению с обычным заливным бетонным фундаментом. Объедините эту первоначальную экономию с экономией энергии в течение всего срока службы пристройки, и вы получите одно из лучших предложений по строительству, доступных сегодня.

Каркас стен и крыши

После того, как ваш фундамент готов, мы начинаем обрамлять стены и крышу. Существует несколько вариантов возведения стен и крыш, от традиционного каркаса из стоек до очень «нестандартных» подходов, таких как тюки соломы и утрамбованная земля (кстати, мы не строим ничего из этого).

Обычное обрамление

С начала 19 века каркас большинства жилых домов был каркасным или «каркасным». Каркас из стержней заменил тяжелый деревянный каркас (или конструкцию из стоек и балок), который был основной системой деревянного строительства с начала письменной истории. Это началось в Форт-Дирборне, штат Иллинойс, городке с населением менее 100 человек. После изобретения деревянного каркаса Августином Тейлором в 1833 году большинство домов в городе были построены с использованием этой новаторской, более простой системы. В то время местные строители считали идею светового каркаса настолько нелепой, что высмеивали ее как «каркас из воздушных шаров», говоря, что здания настолько легкие, что их просто унесет ветер. Они этого не сделали. Менее чем через 60 лет город с миллионным населением был переименован в Чикаго.

Каркас из светлого дерева по-прежнему является отличной конструкционной системой. Его единственная проблема заключается в том, что он требует много дерева и его очень трудно изолировать. Наиболее распространенным изоляционным материалом являются вставки из стекловолокна, вставляемые в полости стоек и прикрепляемые скобами к соседним стойкам и пластинам. Эта комбинация каркаса / изоляции настолько распространена, что ее обычно называют «палкой и войлоком».

Традиционное деревянное обрамление приводит к перенаращиванию и трате ресурсов пиломатериалов. Сильное движение к менее расточительному формированию формировалось в течение двух десятилетий и было принято в качестве рекомендации Министерством энергетики США. Известный как «Инженерия оптимальной стоимости» (OVE), он представляет собой набор передовых методов построения, которые устраняют многие расточительные методы, ставшие стандартом с годами.

С 1960-х годов эффективность палочного фрейминга подвергается все большему сомнению, и даже новый подход OVE не помогает развеять эти растущие опасения.

• Продолжается рост цен на пиломатериалы и снижение качества. Прямые высококачественные пиломатериалы для каркаса становятся дефицитными, а когда они доступны, они становятся дорогими. Сейчас дошло до того, что инженерные пиломатериалы становятся дешевле, чем традиционные пиломатериалы, и имеют гораздо лучшее качество. Нет никакой вероятности, что эта ситуация изменится к лучшему в ближайшее время.

• Стены и крыши с деревянным каркасом очень трудно эффективно изолировать (см. об этом в разделе «Изоляция всей стены»). Слишком много стыков и зазоров, через которые проникает воздух. Исследования показали, что пространства всего в 1 миллиметр внутри полости шипа достаточно, чтобы запустить конвекционный поток, который передает тепло с угрожающей скоростью. А методы изоляции, такие как вдуваемая или наносимая пена, хотя и более эффективны, но и значительно дороже, чем обычные стекловолоконные плиты.

• Обычные каркасные стены и крыши требуют значительного количества квалифицированной рабочей силы и много времени для завершения. Обрамление дома часто занимает две-три недели, в течение которых вся конструкция подвергается воздействию элементов. Было обнаружено, что это воздействие является основной причиной заражения плесенью новых конструкций.

Решением проблемы обрамления палочек стал отказ от этой технологии 19-го века и разработка совершенно нового способа обрамления для 21-го века, чаще всего называемого 9. 0053 структурная теплоизоляционная панель (SIP) каркас.

Структурные изолированные панели

Структурно-изолированные панели (SIP) представляют собой сборные теплоизоляционные конструкционные панели, используемые для каркаса стен, полов и крыш. Они производятся на заводе в контролируемых условиях и доставляются на строительную площадку, где они соединяются вместе для строительства здания.

SIP представляет собой спроектированный конструкционный сэндвич, состоящий из твердой пенопластовой сердцевины толщиной от 3,5 до 11,5 дюймов и конструкционной облицовки (или обшивки) с каждой стороны. Облицовка приклеивается к пенопластовому сердечнику под давлением. Пена в большинстве продуктов похожа на пенопласт в кофейных чашках. Наиболее распространенными облицовочными материалами являются ориентированно-стружечные плиты (OSB) и фанера, хотя производители могут настраивать материалы внешней и внутренней обшивки в соответствии с требованиями заказчика.

Впервые они были разработаны и испытаны Лабораторией лесных товаров Лесной службы США в 1935 году. Примерно десять лет назад они не использовались широко. Однако в последние годы отрасль производства SIP значительно расширилась в ответ на растущий спрос со стороны строителей на рабочую силу, материалы и энергосберегающие продукты. SIPS имеет много преимуществ перед обычным каркасом.

Скорость строительства:

Скорость строительства с использованием SIP-каркаса значительно выше. Стены и крыши можно возводить быстро, экономя время и деньги без ущерба для качества.

Структурная прочность:

Испытания показали, что стеновая панель с двумя листами ОСП толщиной полдюйма во много раз прочнее, чем обычная стена из стоек размером 2 x 4 дюйма.

Теплоизоляция:

Но самым большим преимуществом этих панелей является то, что они обеспечивают превосходную и более равномерную изоляцию и более герметичное жилище. Это делает здание более комфортным, энергоэффективным и намного тише.

Недавние испытания, проведенные Национальной лабораторией Ок-Ридж (ORNL), показали, что каркас SIP обеспечивает гораздо более высокое значение R для всей стены, чем сопоставимый дом с каркасным каркасом.

В ходе исследования измерялись характеристики теплопередачи SIP и обычных каркасных стен на всю стену. Измерения всей стены учитывают потери тепла из-за швов и тепловых мостов через стойки стены и, следовательно, являются более точными, чем тестирование только изоляционного материала при измерении значений R зданий. стеновые испытания по сравнению с R-9.8 для стены с опорным каркасом размером 2 x 4 дюйма. Результаты испытаний 6-дюймовых SIP-панелей на всю стену по сравнению со стенами с деревянными стойками размером 2 x 6 дюймов были схожими. Стена SIP набрала R-21,6, а стена с деревянными стойками набрала R-значение для всей стены 13,7. Наиболее заметным результатом было то, что 4-дюймовая SIP-стена превзошла обычную 6-дюймовую стену .

Эти результаты не так уж удивительны, поскольку дома, построенные из SIP, имеют меньше швов и, следовательно, имеют тенденцию быть более герметичными, чем дома, построенные из стержней. Кроме того, поскольку изоляция существует между двумя несущими панелями, в здании SIP требуется меньше каркаса и, следовательно, меньше тепловых мостов через стенные стойки.

Более низкая стоимость

Стоимость структурно-изолированных панелей обычно указывается в торговых журналах как «больше, чем» эквивалентная стена из стержней. Это не наш опыт. Если смотреть только на стоимость поставленных материалов. Это правда, SIP дороже. Но тогда стены должны быть построены. Обычная стена должна быть обшита каркасом, обшита (произносится как «листовой»), изолирована и обшита гипсокартоном. Необходимо установить SIP — что-то вроде штабелирования Leggos®. Типичное дополнение с использованием SIP может быть выполнено двумя плотниками за два дня, по сравнению с примерно 10 днями для обычного каркаса. После того, как каркасная стена возведена и обшита, ее еще предстоит утеплить, затем обшить гипсокартоном. Это два дополнительных мастера, больше времени и больше денег.

Трудно сказать наверняка, не строя две одинаковые конструкции рядом, одну с SIP-каркасом и одну с обычным каркасом, но наш опыт показывает, что общая стоимость строительства с SIP примерно на 20% меньше, чем традиционное строительство, что не похоже на много, пока вы не поймете, что 5000 долларов за кадрирование будут стоить всего 4000 долларов с использованием SIP. Это экономия, равная стоимости двух-трех очень хороших шкафов для новой кухни.

Процесс строительства

Строительство начинается с момента завершения проектирования. Это реальный процесс. Это требует «распределения трудовых и материальных ресурсов, необходимых для завершения вашего проекта; обеспечения надлежащего планирования любых необходимых специализированных торговых подрядчиков; проверки и проверки того, что работа была выполнена правильно, в соответствии со строительными нормами и общепринятыми стандартами качества; и что необходимые материалы прибывают, когда они нужны.
