Дома из газобетона перекрытие: Перекрытия первого второго этажа в частном доме из газобетона: деревянные, монолитные, монтаж, фото

первого этажа, второго этажа, устройство перекрытия

Перекрытиями в строительстве называют горизонтальные ограждающие конструкции, отделяющие жилые этажи друг от друга, от чердачного или цокольного пространства. Существует немало конструктивных решений, при которых они кроме собственного веса и эксплуатационных нагрузок могут воспринимать вес вышележащих конструкций, и даже обеспечивать жёсткость здания в целом.

При необходимости перекрытие в доме из газобетона может быть выполнено по любой из существующих схем – главное, чтобы в конечном итоге нагрузка для газобетона с невысоким классом прочности не оказалась чрезмерной.

Содержание

1. Зачем нужны перекрытия
2. Какие они должны быть
3. Разновидности перекрытий
4. Балочные металлические и деревянные перекрытия в газобетонном доме
5. Перекрытия из железных балок между первым и вторым этажом
6. Перекрытия из дерева
7. Перекрытие между первым и вторым этажом – процесс установки
8. Безбалочные перекрытия — железобетон
9. Монолитные межэтажные перекрытия
10. Опалубка для монолитного перекрытия
11. Опалубка, армирование и крепление монолитного перекрытия
12. Особенности бетонирования
13. Как правильно выбрать плиты перекрытия заводского изготовления
14. Сборно-монолитные конструкции — заключение
15. Калькулятор дома из газобетона

Зачем нужны перекрытия

Как фундамент, стены или крыша, перекрытие тоже является неотъемлемой частью здания. Его основная функция – разделение пространства дома на зоны, но есть и не менее важные, второстепенные задачи:

За счёт перекрытия может обеспечиваться поперечная жёсткость дома, что особенно важно при большой площади в плане или этажности:

1. Воспринимает вес людей и обстановки помещений.
2. Снижает теплопотери здания.
3. Поддерживает комфортный уровень звукоизоляции.
4. Предупреждает быстрое распространение огня в случае пожара.
5. Участвует в дизайне интерьера и может быть выполнено в определённом архитектурном стиле.

Какие они должны быть

В зависимости от места положения, функциональность перекрытия меняется. По этому признаку их делят на:

• Цокольные (подвальные). Эти перекрытия отделяют пространство первого этажа от помещений, располагающихся в зоне нулевого цикла, либо просто отсекают жилое пространство от грунта или технического подполья снизу. В зависимости от конкретной структуры здания, цокольное перекрытие может разделять отапливаемое пространство от неотапливаемого, или вообще ограждать от улицы по воздуху (например, когда опирается на ростверк), поэтому здесь нередко предусматривается полноценная тепло- и пароизоляция.

 Чаще всего перекрытие первого этажа в доме из газобетона выполняется в монолитном варианте, так как оно является дополнительным элементом жёсткости для фундамента. Плита перекрытия придаёт подвалу или техническому подполью форму железобетонного короба, и газоблочная кладка стен может опираться на неё, а не на цоколь.

• Межэтажные. Присутствуют в зданиях, имеющих больше одного этажа. В отличие от цокольных перекрытий, межэтажные всегда отделяют друг от друга отапливаемые помещения, поэтому в них утеплитель если и монтируется, то исключительно из соображений уменьшения звукопроводимости. Чтобы снизить нагрузку на стены из поризованного, а потому не слишком прочного материала, межэтажные перекрытия в газобетонных домах с небольшой площадью в плане проектируют чаще всего из дерева. Это вариант хорош именно для малоэтажного строительства, так как балки могут применяться только в домах не выше 4-х этажей.

• Чердачные (мансардные). По названию уже понятно, что это перекрытие отделяет полноценный жилой этаж от чердака или мансарды. Если чердак неотапливаемый, в конструкцию перекрытия закладывается рассчитанный на высокое сопротивление теплопередаче теплоизоляционный пирог. Если же подкровельное пространство предполагается эксплуатировать, расположив в нём жилые помещения, теплоизоляция выносится на кровлю, а перекрытие выполняется аналогично междуэтажному – в облегчённом варианте и без полноценного утепления.

В одноэтажном доме нет межэтажного перекрытия, а есть только цокольное и чердачное.

Разновидности перекрытий

В зависимости от структуры, перекрытие может состоять из несущих и ограждающих элементов. К несущим относятся балки и плиты, к ограждающим – плиты, накаты и полы, монтируемые по балкам. То есть, балки сами по себе ничего не ограждают, а лишь служат основой (скелетом) для сборки перекрытия.

Рассмотрим, как производится установка балок перекрытия в доме из газобетона. Содержание. Для чего нужны перекрытия в доме из газобетона.

Подробнее

Классифицируют их по нескольким признакам:

• По материалу. Бывают деревянные, металлические и бетонные.
• По конструкции. Балочные и безбалочные (железобетонные).
• По способу формирования безбалочные перекрытия бывают сборными и монолитными. Есть ещё сборно-монолитные, но это скорее комбинированный вариант, так как в нём присутствуют и балки, и сборные элементы, и монолитная стяжка.

Балочные металлические и деревянные перекрытия в газобетонном доме

Говоря о балочных перекрытиях, мы будем обращать внимание только на деревянные и стальные балки, хотя существуют и бетонные. Бетонные балки применяют, в основном, при строительстве домов на железобетонном каркасе – он воспринимает все нагрузки, а газоблочная кладка играет лишь роль теплоизоляционно заполнителя пролётов. Именно по такому принципу строят многоэтажные дома из газобетона, но в частном строительстве это редкость – разве что, может быть, в сейсмически активных районах.

Примечание: В отдельных случаях этот вариант применяют, когда владелец дома хочет оформить интерьеры в индустриальном стиле. Для этого нужно задействовать в отделке оставленные на виду несущие конструкции, и они должны быть бетонными.

Но применение бетонных балок в частном строительстве — это редкость, чаще балочные перекрытия формируют на стальном металлопрофиле или деревянном брусе. При пролётах менее 6 м балки укладывают непосредственно на несущие стены, вдоль меньшей стороны (шаг зависит от сечения и материала). В пролётах длиной больше 6 м, кроме балок используются ещё и прогоны (они имеют более крупное сечение). В таком случае на стены или колонны опирают прогоны, а уже на них балки, которые образуют более жёсткую балочную решётку.

Перекрытия из железных балок между первым и вторым этажом

Существует несколько принципиально разных по конструкции металлических перекрытий, но большинство из них (сортовой металлопрокат, стальные фермы) применяют при строительстве производственных зданий. В домах в основном монтируют перекрытия из несущих стальных балок с двутавровым сечением, прочность которых обеспечивается благодаря жёсткости самого металла и шагу их установки.

Как и бетонные, металлические балки могут оставляться в интерьере на виду, с целью получить дизайн помещения в стиле лофт. Они удобны для установки в зданиях с большими пролётами (более 6 м) и сложной конфигурации, где деревянные балки вовсе неприемлемы, а бетонные попросту неудобны.

Форма двутавра идеальна для балок, так как при их установке сверху и снизу образуются прочные полки. Снизу к ним монтируется черновой накат из листового деревянного материала, на который можно уложить теплоизоляцию, а сверху – элементы чистого пола. Это очень удобно для закладки между балками утеплителя, поэтому в форме двутавра сегодня изготавливают и деревянные балки.

Стальные балки применяют не только для устройства обшивных перекрытий, но и в сборно-монолитных системах, где на них опирают легкобетонные или керамические блоки. Разница только в том, что здесь не горячекатаный металлопрокат в роли несущей конструкции, а сварные изделия с Т-образным сечением, выполняющие функции неснимаемой опалубки. Несущую способность перекрытия они не определяют.

Перекрытия из дерева

И всё же, с популярностью деревянных балок в частном домостроении ничего не сравнится, ведь именно такие перекрытия в газобетонном доме и предусматривает типовое проектирование. Древесина уступает металлу только в одном: она имеет свойство впитывать влагу и загнивать. Но учитывая, что те же двутавровые балки, о которых упоминалось выше, изготавливают из влагостойкой фанеры и древесно-композитного листа OSB, которые влаги не боятся и практически не уступают в прочности и сроке службы металлу, зачем платить больше.

• Цельная древесина вдоль волокон плохо сопротивляется изгибу, поэтому использовать её в качестве балок можно только в домах с пролётами менее 6 м. Балки могут иметь квадратное сечение, но прямоугольное (когда высота больше ширины) работает лучше. Поэтому в качестве балки может применяться даже не брус, а сдвоенная обрезная доска шириной 38-50 мм и высотой 150-250 мм, установленная на ребро.
• При небольшой высоте между досками устраивают связи в виде поперечных распорок, а чтобы исключить гниение, древесину предварительно обрабатывают огнебиозащитной пропиткой или подвергают обжигу. Если перекрытие чердачное, за счёт выпусков балок можно сформировать свесы кровли. Это экономит время на монтаж стропильной системы, поэтому на чердаке чаще всего монтируют именно деревянное перекрытие.

• Кроме цельной древесины для сборки балочного перекрытия может использоваться и клеёный брус, изготавливаемый методом сращивания хвойной доски под прессом. Ламели для сращивания нарезают из обычного, но тщательно отсортированного дерева, из которого удаляются все дефекты.
• Такая технология даёт возможность получать пиломатериал высокого качества с отменной прочностью и долговечностью, правда, стоит он достаточно дорого. Благодаря высокой прочности клееного бруса на изгиб, максимальная величина перекрываемых пролётов увеличивается вдвое — не 6 м, а 12 м.
• У двутавровых балок сочетание цены с характеристиками гораздо лучше. Такое изделие представляет собой комбинацию двух материалов: полки делают из бруса LVL (тоже клеёный, но не из ламелей, а срощенный из тонкого шпона), стойку — из прочной фанеры или OSB. Поперечное соединение элементов деревянного двутавра выполняется методом паз-гребень, с посадкой на меламиновый клей, обладающий наиболее высокой адгезионной прочностью.

Из деревянных двутавров можно формировать любое перекрытие, в том числе и цокольное. Они не подвержены, как простое дерево, существенному линейному расширению, не разбухают и не коробятся, не скрипят. Величина перекрываемых пролётов – до 12 м. Монтаж несложный, а высота 200-250 мм позволяет устраивать в теле балок отверстия для пропуска коммуникаций.

Перекрытие между первым и вторым этажом – процесс установки

Так как перекрытие из дерева среди балочных конструкций является наиболее популярным, остановимся подробнее на его монтаже. Говорить будем о междуэтажном или мансардном варианте, так как в цокольном перекрытии порядок составления напольного пирога отличается из-за того, что снизу к балкам нет доступа, и все материалы приходится монтировать сверху.

Разберём наиболее важные моменты, которые следует учитывать, строя дом из газобетона 6 на 8.

Подробнее

• Но сначала, о монтаже самих балок. Чтобы их установить в газобетонном доме, стены нужно должным образом подготовить – а именно, усилить обрез кладки армошвом или аромопоясом. Сами по себе балки не тяжёлые для любого, даже самого низкоплотного газобетона. Однако опираются они на стены точечно, а значит, нагрузки образуются неравномерные.
•  Чтобы их распределить, и нужен монолитный пояс из железобетона. Его минимальная толщина 70 мм, с закладкой плоского каркаса с четырьмя стержнями рабочей арматуры (стальной d-14 или композитной d-10). Такой вариант опирания может использоваться для устройства чердачного перекрытия, которому практически не приходится воспринимать нагрузки кроме своего веса.
• Если же это межэтажное перекрытие в доме из газобетона, выше которого есть полноценные жилые помещения, для опирания балок нужно устраивать не почти плоский армошов, а более толстую балку с квадратным, прямоугольным или трапецеидальным сечением, армированную объёмным каркасом.
• Для этой цели очень удобно использовать газоблоки с U-образным сечением, которыми и завершают последний ряд кладки. В образуемую ими полость укладывают каркас и заливают мелкозернистый бетон, а после его упрочнения приступают к монтажу балок. Если в этом качестве используется строганый брус или доска, их предварительно обрабатывают антипиреновым грунтом или подвергают поверхностному обжигу.
• По обрезу стены, на которую будут укладываться балки, производится разметка. Первыми устанавливают крайние и центральные брусья, которые будут выполнять функцию маяков. Их положение выверяют по уровню, при необходимости нивелируют за счёт подкладок из кусков доски. Расстояние между брусьями рассчитывается в зависимости от сечения и воспринимаемых нагрузок, но в среднем это 600-800 мм.
• Если в работе используют деревянные двутавры или клеёный брус (в них нет начальной влаги, и они её не будут впитывать в процессе эксплуатации), заделку торцов балок можно выполнить наглухо. Концы просто оборачивают рубероидом, чтобы дерево не соприкасалось с газобетоном, и укладывают на тонкую дощечку или кусок оргалита. Глубина заделки конца — 150 мм.
• Высота выемки, в которую заводится торец, соответствует высоте балки, плюс толщина подкладки и небольшой зазор для зачеканки раствором. Гнездо нужной конфигурации формируется за счёт выреза паза в газоблоке, который укладывается сверху. Как вариант, по наружной грани стены устанавливается ряд более тонких блоков заданной высоты (с прокладкой изнутри пенопластом), который закроет торцы балок, после чего уже монтируется первый ряд кладки второго этажа.
• Если в качестве балок перекрытия используется обычный пиломатериал из цельного дерева (брус, бревно, лафет, доска), высоту гнезда в кладке делают такой же, но образовавшийся выше зазор раствором не заделывают. Чтобы дать выход влаге, напольное покрытие, монтируемое в верхнем помещении, не должно примыкать вплотную к стенам.

• После установки маячных балок монтируют и все остальные. Далее можно начинать заполнение межбалочного пространства. Главный слой – утеплитель. Если это межэтажное перекрытие в газобетонном доме, толщина теплоизоляции не рассчитывается как для наружных ограждающих конструкций, так как здесь он всего лишь звукоизолирует конструкцию.
• Обычно для этой цели применяется базальтовая вата, как наиболее экологичный и негорючий материал. Толщина мягких плит подбирается в соответствии с высотой балок так, чтобы сверху образовался вентилируемый зазор. Главная задача, которую требуется решить при устройстве балочного перекрытия – это формирование основания, на которое утеплитель может опираться.
• Когда используются двутавровые балки, их нижние полочки служат прекрасной опорой для наката из доски или листового материала, на который можно уложить минвату. На балки из обычного пиломатериала, чтобы сформировать такие полочки, приходится набивать по бокам черепные бруски.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Когда перекрытие формируют из установленных на ребро досок, потолочную сторону перекрытия просто подбивают фанерой или гипсокартоном — он и образует на перекрытии чашу, в которую будет заложен утеплитель. Но тут многое зависит от предполагаемого дизайна потолка.

Если балки перекрытия предполагается оставить на виду, чтобы выполнить дизайн в стиле кантри, пирог пола вообще должен устраиваться поверх балок – со стороны помещений второго этажа.

Безбалочные перекрытия — железобетон

Если не считать большей массы, увеличивающей нагрузку на газобетонную кладку, перекрытия из железобетона имеют сплошные преимущества. Они прочны и обеспечивают зданию дополнительную жёсткость, долговечны, и главное – несгораемы. Многие считают, что они экономически невыгодны, но с этим можно поспорить при нынешней дороговизне на дерево и металл, из которых изготавливают балки, плюс несколько материалов для прослоек (кроме утеплителя это ещё жёсткие и паронепроницаемые слои).

Плиты перекрытия из газобетона

Подробнее

Монолитные межэтажные перекрытия

Главный минус монолитных конструкций в высокой трудоёмкости устройства. Особенно это касается перекрытий, так как они не опираются как фундаментная плита на грунт, а опалубка формирует не только контуры монолита, но и должна обеспечивать ему хоть и временное, но надёжное основание. Кстати, для сборки опалубки в данном случае тоже используют деревянные двутавровые балки.

Опалубка для монолитного перекрытия

Монолитно изготовленные перекрытия могут быть не только сплошными плоскими, но и ребристыми, пустотными и даже кессонными, для чего используются специальные формы. Пустоты обычно предусматривают для снижения веса конструкции, кессоны для дизайна потолка или акустики помещений, рёбра для лучшей работы на изгиб в пролётах больше 8 м.

В небольших по площади и не сложных по конфигурации зданиях устраивают обычные плоские плиты. Основными параметрами конструкции со сплошным сечением является толщина монолита (минимум 160 мм), а так же содержание продольной арматуры и прочность на сжатие, определяемая классом используемого для заливки бетона.

При отсутствии в плитах пустот, для заливки должен применяться бетон В20. При наличии пустот, которые обычно формируют за счёт дырчатых бетонных блоков-вкладышей, класс бетона повышается до В25.

Опалубка, армирование и крепление монолитного перекрытия

Сплошные плиты армируют объёмным или Z-образным каркасом, в котором рабочая арматура располагается в два горизонтальных ряда. Она равномерно распределяется по всей площади, учащаясь только в местах повышенных нагрузок – примыканиях к стенам, колоннам, лестничным проёмам. На концах плиты устанавливаются обращённые вниз П-образные элементы, которые должны быть замоноличены в армопоясе.

Первой собирается опалубка, для чего требуются такие материалы:

1. Алюминиевые, деревянные или композитные балки.
2. Прочный и желательно влагостойкий листовой материал (фанера, ЦСП или OSB).
3. Опорные стойки (инвентарные телескопические или обычный, установленный на торцы брус).
4. Комплектующие для сборки и крепления элементов между собой.

Опалубка может иметь неодинаковый конструктив — всё зависит от конфигурации перекрытия и высоты помещения. Её укрывают гидроизоляционным материалом, после чего приступают к установке армокаркаса. Чтобы обеспечить ему защитную оболочку толщиной 50 мм, нижний ряд арматуры устанавливается на пластиковые подставки-стульчики заданной высоты. Положение верхнего ряда сетки обозначается разметкой, а верха заливки – маячными рейками.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Если площадь перекрытия большая и залить конструкцию за один день не получится, нужно сразу позаботиться об устройстве рабочих швов – линий, вдоль которых бетонирование может прерываться без потери прочности монолитом.

Конструкция шва включает в себя установленные вертикально плоские каркасы с заложенной между ними гидрошпонкой (специальной закладной, соединяющей бетонируемые в разное время части плиты).

Особенности бетонирования

Дабы избежать устройства рабочих швов, перерывы в бетонировании не должны превышать допустимые. Для разных марок бетона время отличается, в строительстве оно обычно устанавливается строительной лабораторией, и в среднем составляет 40-120 минут.

Если между заливочными этапами по причине задержки в доставке бетона проходит более двух часов, продолжать бетонирование нельзя до тех пор, пока монолит не наберёт прочность в 1,5 МПа (на это уходит 5-7 часов). Затем всё-таки придётся устраивать рабочий шов, для чего края уже залитого бетона очищаются от цементной плёнки и армируются.

Залогом качественного монолита является правильное уплотнение, которое производится пневматическими либо электрическими вибраторами. Продолжительность их воздействия зависит от пластичности бетонной смеси, но в среднем в одной точке нужно уплотнять не больше одной минуты.

Появление на поверхности цементного молочка является верным признаком хорошего уплотнения. Переусердствовать нельзя, чтобы бетон не расслоился.

Шаг перемещения вибратора рассчитывается в зависимости от его технических характеристик. Суть заключается в том, чтобы при перестановке прибора, уплотняемая зона пересекалась с уже уплотнённой – соответственно, шаг перестановки примерно равен полутора радиусам действия. Рабочая часть вибратора не должна соприкасаться с арматурой. Если избежать этого невозможно, на отдельных участках можно произвести уплотнение штыкованием.

Залитую плиту с хорошо выровненной поверхностью оставляют набирать прочность. В зависимости от температуры окружающей среды, за бетоном осуществляют уход. Монолит накрывают полиэтиленом, который, во-первых, не даёт влаге из бетона испаряться слишком быстро, а во-вторых, защищает его от размыва дождём. Если на улице тепло, поверхность бетона периодически смачивают водой днём, а если жарко, то поливают минимум один раз и ночью.

Боковые элементы опалубки демонтируют на 5-6 сутки, когда бетон наберёт около 2,5 МПа прочности. Донышко опалубки, на которое опирается монолит, можно снимать не раньше чем бетон достигнет 70% прочности – а то и все 100%, если пролёты большие. После снятия опалубки, раковины, образовавшиеся на поверхности плиты, зачищают стальной щёткой или шлифмашинкой, промывают и затирают раствором – это убережёт монолит от образования волосяных трещин в этих местах.

Как правильно выбрать плиты перекрытия заводского изготовления

ЖБ плиты перекрытий в заводском исполнении были придуманы в период развития каркасного строительства из железобетона, и это единственный элемент каркаса, который может применяться и в бескаркасных зданиях с монолитными или кладочными стенами. В том числе их применяют и для устройства перекрытий в газоблочных домах.

• В основном используют пустотелые плиты ПК толщиной 220 мм, длина подбирается по величине пролёта. Опирают плиту по двум, трём или четырём сторонам на полки ригелей, прокинутых между колоннами, либо на кладку стен. В случае с газобетоном, для их опоры по обрезу стены тоже должен быть выполнен монолитный железобетонный пояс.
• Однако для газобетона железобетонные плиты слишком тяжёлые – особенно если учесть, что теплоэффективные стены сегодня возводят из блоков плотностью всего 300-400 кг/м3. Чтобы не пришлось увеличивать толщину кладки или прочность блоков (а следовательно, и плотность), теряя теплоизоляционный эффект, лучше использовать не железобетонные плиты, а газобетонные.
• Выпускают их по ГОСТ 19570*2018, с использованием резательной технологии. Плиты рассчитаны на нагрузку 600 кг/м2, и при ширине в пределах 600-1500 мм с максимальной толщиной 400 мм, могут перекрывать пролёты не более 6 м.
• Продольные грани плит оснащены пазами и гребнями, что позволяет максимально качественно стыковать изделия. Небольшие швы потом армируют стержнями и заполняют раствором. Стыки в местах опирания армируют каркасом и полностью замоноличивают бетоном с более высоким, чем у плит классом прочности на сжатие. Глубина опирания плит, как и у балок – не менее 150 мм.
• Плиты перекрытия изготавливаются из газобетона плотностью 450-800 кг/м3, и в зависимости от толщины армируются плоскими или объёмными каркасами. Панели могут иметь монтажные петли и перемещаться посредством жёсткой строповки — либо, в отсутствие петель, выгружаться и подниматься на этаж с помощью специальных захватов или мягких строп.

Как правильно укладывать плиты перекрытия на газобетон

Подробнее

В отличие от железобетонных изделий, газобетонные плиты перекрытий можно укладывать на газоблочную кладку без устройства кольцевой армированной балки. Можно просто устроить параллельные анкерные пояса, где производятся крепления торцов плит. Для этой цели по внешнему краю стены устанавливается один борт несъёмной опалубки из тонких перегородочных блоков.

Изнутри закладывается прослойка пенопласта, а оставшаяся выемка армируется и заливается бетоном М200. Поверх плитного настила выполняется цементно-песчаная стяжка, так что, по сути, такое перекрытие получается сборно-монолитным.

Сборно-монолитные конструкции — заключение

Для перекрытия газобетонного дома сборно-монолитные системы подходят просто идеально. Кроме плит из газонаполненного бетона, для этой цели могут применяться и укладываемые по стальным или сталебетонным балкам газоблоки. В отличие от крупноразмерных панелей, они не самостоятельно опираются на стены, а закладываются между балками с Т-образным сечением.

Такие системы не выпускаются масштабно, а разрабатываются отдельными производителями специально для малоэтажного строительства. У каждого варианта — собственный конструктив балок и блоков, которые изготавливаются только для собственных систем, поэтому, обобщать информацию о них не получится.

Тем не менее, принцип монтажа одинаков. После укладки между балками газобетонных вкладышей, перекрытие анкеруется в стены и замоноличивается по всей площади, образуя прочную, лёгкую, а главное – не слишком дорогую конструкцию.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой.
Актуальные цены могут быть указаны только в смете по строительству
дома.

Вы можете задать свой вопрос нашему автору:

Какие перекрытия выбрать для газобетонного дома

Чтобы определиться с выбором перекрытия для газобетонного дома, для начала необходимо произвести расчеты по несущей способности стен, то есть, какую максимальную нагрузку способны выдержать стены.

Ведь если стены у вас толщиной всего 200 мм из газобетона D400 классом прочности B1. 5, и при этом длина пролета довольно большая, то несущей способности для монолитного или плитного перекрытия может не хватить. В такой ситуации нужно применять деревянные, газобетонные или сборно-монолитные перекрытия.

Также важными факторами, влияющими на выбор перекрытий являются:

1. Несущая способность перекрытия
2. Максимальная длина пролета
3. Звукоизоляция
4. Стоимость
5. Время возведения
6. Возможность подъезда спецтехники

Про все эти факторы и нюансы мы расскажем далее, рассматривая и сравнивая каждый из вариантов перекрытий.

Типы перекрытий:

• Монолитное
• Сборно-монолитное
• Железобетонные плиты
• Газобетонные плиты
• Деревянные или металлические балки

Железобетонные плиты перекрытия

Плиты перекрытий являются частым выбором для домов из газобетона. ЖБ-плиты обладают следующими преимуществами и недостатками:

1. Невысокая стоимость.
2. Хорошая несущая способность (от 400 до 800 кг/м2).
3. Высокая скорость монтажа самих плит.
4. Хорошая звукоизоляция перекрытия.
5. Длина плиты до 9 метров.
6. Для монтажа требуется нанимать кран.
7. Необходимо строить армопояс по периметру стен.

Газобетонные плиты перекрытия

Изготавливаются такие перекрытия из армированного автоклавного газобетона плотностью D500 или D600. Возможно заказать на заводе свой вариант плит. Хоть теплоизоляция у этих перекрытий и хорошая, но смысла в ней мало, так как второй этаж также нужно отапливать, и разделять их теплоизоляцией смысла мало.

Если рассматривать газобетонное перекрытие как потолок от холодного чердака, то это слишком дорого, дешевле сделать из деревянных балок, утепленных минеральной ватой.

Достоинства и недостатки:

1. Высокая скорость монтажа.
2. Легкость плит.
3. Отличная теплоизоляция.
4. Можно обойтись без армопояса, хотя он желателен.
5. Средняя несущая способность (до 600 кг/м2).
6. Длина плит до 6,4 метров.
7. Высокая стоимость.
8. Требуется нанимать кран.

Монолитное перекрытие

Главное преимущество монолитных перекрытий в том, что можно залить перекрытие практически любой формы, что дает большую свободу при планировке дома. Для усиления конструкции, делают укрепленные армированные балки, повышающие несущую способность перекрытий и возможную длину пролета. В отличии от плит перекрытия, монолит распределяет нагрузку по всему периметру стен.

Достоинства и недостатки:

1. Несущая способность (до 1000 кг/м2).
2. Длина пролетов до 9 метров.
3. Отличная звукоизоляция.
4. Не требуется армопояс.
5. Требуется нанимать бетономешалку и бетононасос.
6. Самая большая стоимость из всех вариантов перекрытий.
7. Долго возводить и ждать затвердения бетона.

Если вы планируете в доме большие залы и комнаты, то для монолитного перекрытия несущей способности самого газобетона может не хватить, в таком случае можно применять жби колонны, усиленные плиты и балки. Ознакомиться с такими железобетонными изделиями вы можете по ссылке.

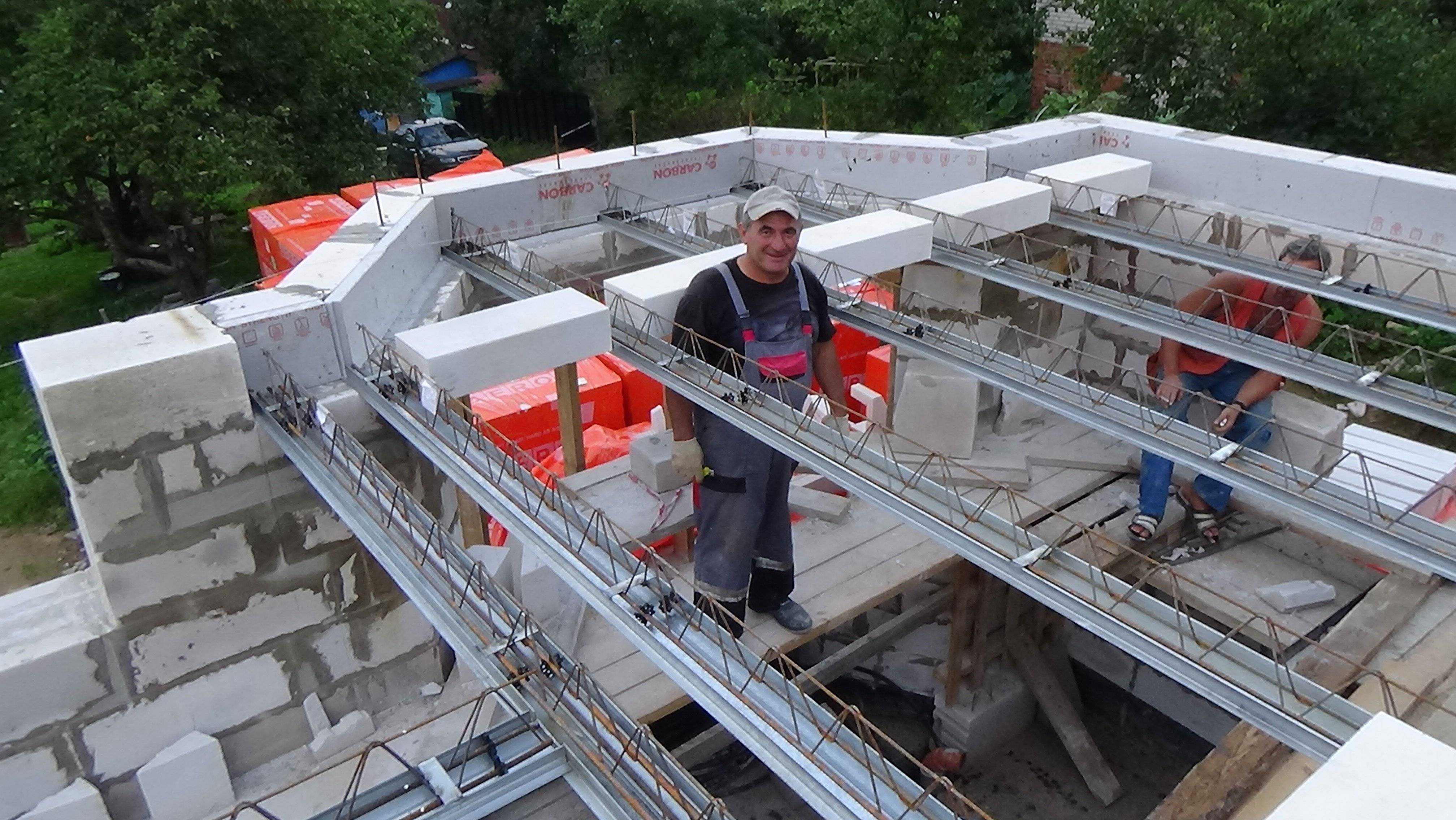

Сборно-монолитное перекрытие

Сборно-монолитные перекрытия состоят из заводских армированных балок, между которыми устанавливаются газобетонные блоки, выступающие как заполнители. Сверху укладывается арматура и заливается высокомарочный бетон М250-М300.

Достоинства и недостатки:

1. Длина пролета до 9 метров.
2. Свобода в планировке.
3. Не требуется наличие армопояса.
4. Относительно небольшой вес.
5. Несущая способность (до 600 кг/м2)
6. Средняя цена.
7. Большая экономия бетона, в сравнении с чистым монолитом.
8. Хорошая звукоизоляция.
9. Не требуется монтаж армопояса.
10. Не требуется наличие крана.

Деревянные перекрытия

Данное перекрытие также очень распространено, и изготовить его можно силами двух людей, без привлечения спецтехники. В качестве балок применяются массивные бруски из цельного или клееного дерева толщиной до 200 мм и высотой до 400 мм. Балки должны быть обработаны антисептиком, а зоны опирания их на стены должны быть гидроизолированы мастикой или рубероидом. Шаг балок зависит от предполагаемых нагрузок и варьируется от 300 до 600 мм.

Достоинства и недостатки:

1. Самая низкая стоимость.
2. Высокая скорость монтажа.
3. Не требуется наличие спецтехники.
4. Низкая несущая способность.
5. Плохая звукоизоляция.
6. Требуется наличие армопояса.
7. Максимальная длина пролета – 6 метров.

Можно сделать пролет и больше шести метров, но тогда образуется прогиб, и несущая способность уменьшится.

AAC Systems From Lago Vista U & Us Homes In Lago Vista

Лучшее изобретение строительного материала — автоклавный газобетон (AAC), разработанный в Швеции в 1920-х годах. Архитектор и изобретатель, доктор Йохан Аксель Эрикссон, добавил алюминиевую пудру в бетон, узнав, что эта реакция создает пузырьки водорода в бетонных смесях. Это было похоже на добавление дрожжей в тесто для хлеба. Доктор Эрикссон стал свидетелем того, как его творение стало более прочным, легким, лучшим, бетонным. Спустя столетие газобетон продолжает обеспечивать универсальность, преимущества и прочность зданий по всему миру.

​

Газобетон производится путем смешивания мелких заполнителей, цемента, воды, алюминиевой пудры и летучей золы. После смешивания этих компонентов они отливаются и автоклавируются. В процессе отверждения при высокой температуре образуются крошечные пузырьки водорода. Эти пузырьки заставляют цемент подниматься перед затвердеванием. При подъеме водород улетучивается, а воздух заполняет микрокарманы. Этот процесс придает AAC широкий спектр свойств, которые делают его идеальным для строительства.

▫️Огнестойкий

Газобетон — негорючий материал, способный выдержать 6 часов активного пламени без повреждения конструкции. Другие покрытия, которые придерживаются AAC, также могут противостоять огню, создавая основной корпус, обеспечивающий противопожарную защиту.

▫️Устойчив к грибкам

Строительство из этого материала уменьшает микропространства, которые могут способствовать просачиванию влаги. В то же время этот паропроницаемый материал позволяет избыточной внутренней воде диффундировать наружу. В результате дома из газобетона предотвращают образование конденсата и обладают высокой устойчивостью к плесени, грибку и гниению.

▫️Устойчивость к вредителям

AAC не привлекает грызунов и вредителей и не может быть ими повреждена. Состав AAC невероятно затрудняет колонизацию, гнездование и рытье нор. Это простой способ улучшить здоровье вашего двора и дома, сэкономив при этом расходы на борьбу с грызунами и вредителями.

▫️Звукопоглощающие

Обеспечивая звукоизоляцию в среднем на 30 децибел, как снаружи, так и внутри, шум снижается.

▫️Теплоэффективный

Состав газобетона обеспечивает превосходную изоляцию, до R-1,5 на дюйм. По этой причине дома из газобетона подходят даже для самых экстремальных температурных и погодных условий. Денежная экономия достигается за счет энергоэффективности этих домов, поскольку затраты на отопление и охлаждение снижаются.

▫️Долговечность

В процессе автоклавирования температура и давление чрезвычайно высоки, вызывая реакцию, которая приводит к большой прочности. При этом вес изделия еще меньше. Это означает, что дома становятся прочнее и строятся быстрее, при этом экономятся транспортные и трудовые затраты. Газобетон не только прочный, но и устойчивый, выдерживающий разрушительные погодные явления и суровый климат. Прочность и меньший вес газобетона доказали, что газобетон может выдерживать даже боковые смещения, что значительно снижает риск повреждения во время землетрясений.

▫️Экологически чистый

AAC использует переработанные материалы, такие как летучая зола, и сам подлежит вторичной переработке. Эффективность поставок этой продукции снижает ее воздействие на окружающую среду от первой обработки до окончательной утилизации. Газобетон производит в среднем на 50 % меньше выбросов парниковых газов, чем при традиционном производстве каменной кладки. Этот строительный материал нетоксичен, не использует токсичных веществ. Процесс отверждения и удобоукладываемость газобетона снижает общий расход материала на проект и сокращает его твердые отходы примерно на 30%. AAC заменяет традиционные методы строительства на основе пиломатериалов, позволяя вырубать меньше деревьев. Отходы, связанные с пиломатериалами, отсутствуют, поскольку газобетон отливается по точным размерам.

▫️Улучшенные методы строительства

Газобетонный газобетон — это рабочий и универсальный продукт. Он отливается в виде блоков, панелей или облицовки и может быть изготовлен в соответствии с другими размерами и формами. AAC повышает точность и сводит к минимуму отходы, поскольку отливки изготавливаются с точными размерами, и меньше требуется как резки на месте, так и других материалов, таких как пиломатериалы и раствор. Благодаря более легкому весу этими слепками можно манипулировать, что позволяет ускорить установку. Газобетон не требует специального оборудования, что положительно сказывается на времени и стоимости сборки. Обычные инструменты можно использовать для шлифования, резки и прокладки водопроводных и электрических линий.

Монтаж газобетона

Испытание газобетона на огнестойкость

Испытание газобетона на прочность

SunGarden Houses — AAC

Одним продуктом газобетон заменяет деревянный каркас
сайдинг, изоляция, синтетическая пленка для дома и гипсокартон, используемые в наших обычных
строительная промышленность США, подверженная возгоранию, гниению и термитам. ААС был
производится здесь только с 1994 года, но имеет более чем 90-летний опыт работы в
Остальная часть мира. Газобетон производят более 200 заводов в 35 странах.

ААС
является огнеупорным, устойчивым к гниению, устойчивым к термитам, устойчивым к плесени и в значительной степени
звуконепроницаемый. Его можно спроектировать так, чтобы он выдерживал ураганы и землетрясения.

Автоклав огнестойкий. Пожары – это ужасающие катастрофы. Мы
опосредованно испытали удивительное количество их в нашем районе
и среди наших друзей. Это связано с тем, что предложение жилья в США основано на древесине.
и горючие.

За последнее десятилетие в США умерло 3000-4000 человек в более чем 400 000 домов
пожаров, а также около 17 000 травм КАЖДЫЙ ГОД. Финансовый убыток в среднем
более пяти миллиардов долларов в год.

Огнеупорные материалы придают дому ощущение безопасности. ААС,
в сочетании с нашими напольными и кровельными системами получает четвертый промышленный класс
рейтинг пожарной безопасности, что означает менее дорогой страховой полис.

Этот дом AAC пережил
бомбардировку своего немецкого города
во время Второй мировой войны!

AAC сам по себе устойчив к гниению и термитам. В сочетании
с нашими кровельными и напольными системами наши дома не нуждаются в уходе за разрушением
и нуждаются только в обработке под плитой, чтобы предотвратить заражение насекомыми.

AAC в значительной степени звуконепроницаем.

Газобетон может быть спроектирован так, чтобы выдерживать
ураганный ветер со скоростью 140 миль в час.

AAC не подвержен плесени и плесени .

Газобетон сплошной, конструкционный, монолитный и самоизолирующий .

Снаружи он отделан настоящей штукатуркой, которая служит пароизоляцией,
и не требует токарного станка для приклеивания штукатурки. Штукатурка стен никогда не понадобится
рисование.

Внутренняя отделка, как правило, гипоаллергенной минеральной штукатуркой.
используйте два слоя штукатурки и один слой штукатурки для стены ручной работы в деревенском стиле
отделка внутри и снаружи.

Газобетон имеет наименьшее воздействие на окружающую среду из всех стеновых систем
(кроме строительства из тюков сена и утрамбованной земли. Нам нравятся эти две технологии,
но ипотечных кредиторов, которые также любят их, может быть трудно найти. Они есть
также очень высокие эксплуатационные расходы.) AAC полностью органический.

Стены из газобетона служат ДОЛГО без обслуживания . Мы ожидаем
наши дома простоят сотни лет.

Мы не являемся представителями производителей газобетонных блоков. Если мы найдем что-то
лучше, чем AAC, мы будем использовать его.

Пока мы ждем ЭТОГО чуда: что это за великая штука?

Материал

Газобетон изготовлен из песка, извести, воды и цемента; добавляется алюминиевый порошок
к этому жидкому тесту, вызывая пятикратное увеличение ингредиентов. Это вспененное
Бетон с воздухововлекающими добавками затвердевает в форме и прессуется в автоклаве.

Хотя панели AAC доступны и широко используются в
В мире в большинстве жилых домов в США используются блоки размером 8 x 8 x 24 дюйма.
Также доступен двенадцатидюймовый блок, и мы рекомендуем его использовать в северных регионах.
климат. Восьмидюймовый блок подходит для строительства на большей части
НАС.

Строительство из газобетона

Естественно думать, что газобетон будет работать как обычный бетон
блоки, но они немного похожи. Масоны должны переоснаститься для этого
материал; плотники, кажется, с энтузиазмом относятся к этому, потому что AAC
скульптурный, как дерево.

ААС
можно резать специальной ручной пилой, но для большинства работ требуется аренда специальной
Ленточнопильный станок из газобетона от производителя или от поддерживающей его компании по аренде.

AAC устанавливается на CMU («блок бетонной кладки», он же цементный
блочный) фундамент, установленный через определенные промежутки с помощью J-образных болтов и заполненный монолитом
с бетоном.

Первый слой газобетона устанавливается с помощью цемента типа S.

Последующие ряды укладываются с помощью специального раствора и шпателя, предоставляемых
производители. В каждом ряду блоки с сердцевиной размещаются в линию
над J-образными болтами; при возведении стен длина резьбы 5/8
стальной стержень опускают через блок с сердечником и прикрепляют к J-образным болтам.
Они будут простираться от фундамента через осадок и являются частью
того, что заставляет дом противостоять землетрясениям и ураганам. AAC
большая прочность конструкции также достигается за счет конструкции
окончательный курс: U-образный блок AAC оснащен
два комплекта непрерывной арматуры, опоясывающей всю конструкцию, и
залит бетоном. К этому курсу прилагается обработанная деревянная осыпь.
Над проемами сооружают бетонные и арматурные чечевицы; баки обработанной древесины
к этим проемам крепятся для установки оконных и дверных
единицы измерения. Электропроводка проложена в каналах, выполненных с помощью маршрутизатора или кольцевой
пила. (Сантехника проведена во внутренних стенах.) В интерьере используется стандартное обрамление.
стены и обшить их гипсокартоном. Эта система внутренних стен и
внутри газобетона обе стены оштукатурены одним слоем минеральной штукатурки.
Снаружи стены газобетона покрыты настоящей штукатуркой. Оба эти продукта
можно приобрести в Elite Products.

Эти инструкции предназначены для общего ознакомления с использованием
из ААК. Вы должны заказать и прочитать техническое руководство от производителя AAC.
на самом деле построить с продуктом.

Примечание. Мы не являемся представителями продукта и должны обращаться ко всем техническим
вопросы к техническим консультантам, нанятым различными производителями.
Извини!

Изоляционные характеристики

Стены из газобетона имеют на 67 % меньшую инфильтрацию воздуха по сравнению с обычными стенами размером 2 x 4 дюйма.
строительство. Тем не менее, характеристики изоляции этих продуктов варьируются
с разным климатом. Лаборатории Ок-Риджа сообщают, что, не принимая во внимание ни уменьшенную инфильтрацию воздуха, ни его характеристики в пассивной солнечной конструкции,
Значения R 8 блоков AAC варьируются от примерно R-21 в Фениксе до R-16.
в Атланте, R-14 в Вашингтоне и R-12 в Миннеаполисе. (Для сравнения,
готовая обычная стена из стоек размером 2 x 4 дюйма имеет эффективное значение R
12.5.) Материал обеспечивает наилучшие изоляционные характеристики в жарком климате.
с большими перепадами температур; 8-дюймовый блок AAC идеально подходит для этих климатических условий.
В более северных климатических условиях необходимо использовать 12-дюймовый газобетонный блок.

Многие альтернативные стеновые системы были введены с ложными заявлениями о
их значения изоляции, и AAC не является исключением. Компания Hebel привезла
AAC в США с претензиями на Р-36 для блока 8″, желаем этого прекрасного
цифра была правильной. Но при использовании, как мы его проектируем, изоляция AAC
производительность по-прежнему велика.

Как указано в разделе «Пассивные солнечные батареи»
внутренняя температура неотапливаемых домов падает примерно до 55 градусов по Фаренгейту, когда
наружная температура 0 градусов по Фаренгейту; и без систем охлаждения они
подняться примерно до 78 градусов по Фаренгейту, когда наружная температура составляет 100 градусов по Фаренгейту.
Неотапливаемые дома из газобетона, не использующие пассивную солнечную энергию, могут опускаться ниже нуля.
в помещении, когда температура наружного воздуха падает ниже двадцати градусов.

Примечание. У нас была возможность внимательно наблюдать за непассивным солнечным ААС.
дома, построенные с подвалами и деревянными полами: зимой в них холодно
и жарко летом, как в деревянных домах. На большей части континентального
США, ошибочно строить непассивные солнечные дома, независимо от их
настенные системы.

Затраты

Один производитель предоставил нам следующие сравнения затрат на внешний вид за 2001 год.
стеновые системы: $8/кв.м. футов для обычных стен; $11/кв. футов для AAC; 13 долларов
кв. футов для кирпича (который представляет собой облицовку на обычном каркасе). Мы видим из
эти цифры показывают, что AAC стоит больше, чем обычные стены с деревянным каркасом,
но меньше, чем кирпичная облицовка над обрамлением.
