Дом на винтовых сваях — плюсы и минусы данного фундамента

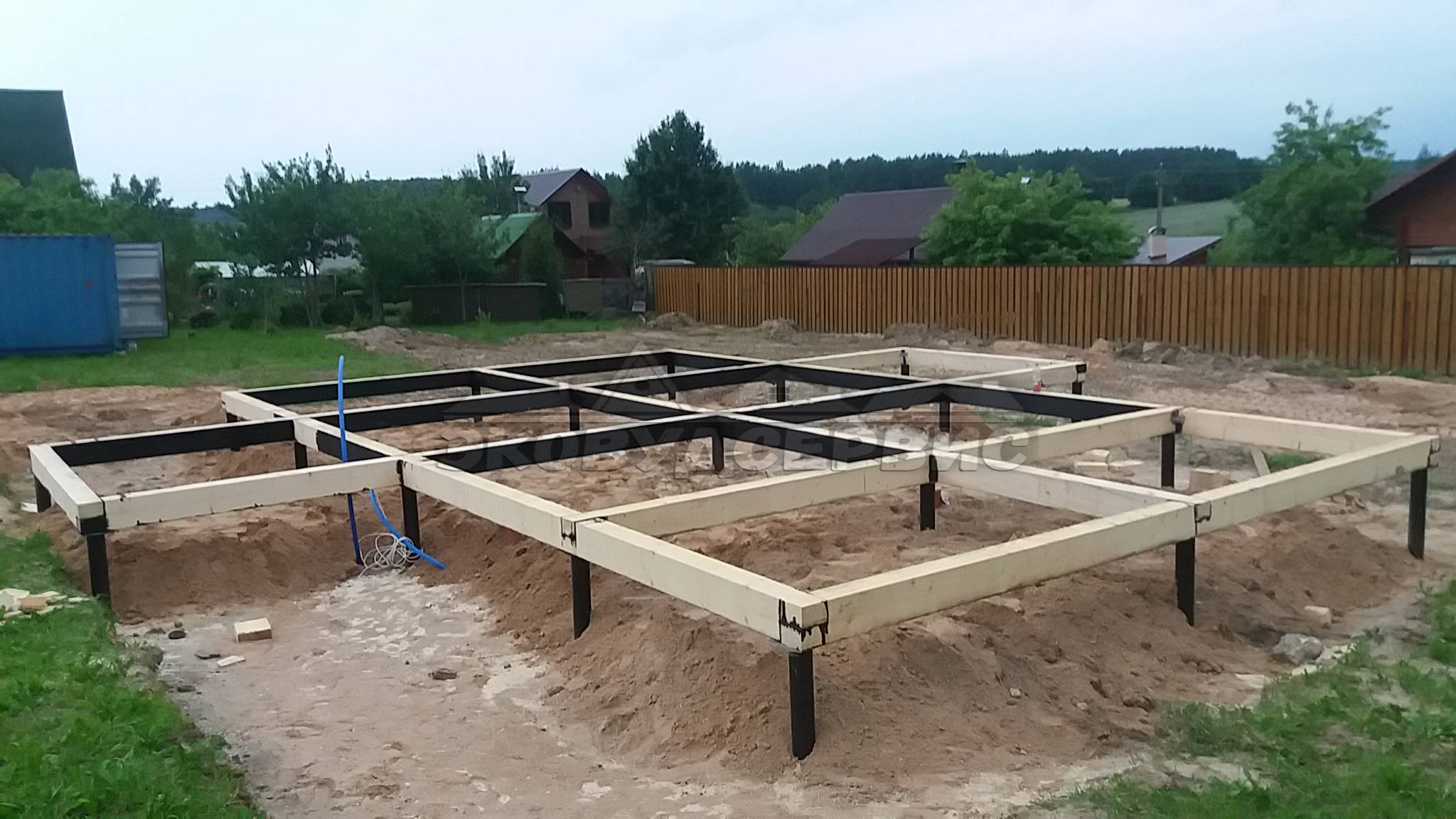

Дом на винтовых сваях

Винтовые сваи – прекрасная альтернатива прочим видам фундамента. Это более дешевая и быстрая технология устройства основания для строительства любого частного дома или сооружения — к примеру бани. Дом на винтовых сваях будет стоять не хуже, чем на бетонном фундаменте. Винтовые сваи очень часто используются там, где устроить обычный фундамент не представляется возможным — к примеру на склоне.

Что такое винтовые сваи

Винтовая свая – это полый или сплошной ствол с лопастями, который вкручивается в землю. Монтаж винтовых свай происходит очень быстро — в разы быстрее традиционных фундаментов. Для заглубления таких свай не нужна тяжелая техника. Например, каркасный дом на винтовых сваях может возвести бригада из 2-4 человек за 1-2 дня.

Схема устройства сваи

Единого стандарта для таких свай нет, поэтому они могут быть разных размеров, но наиболее популярны сваи с диаметром ствола 108 мм, при этом толщина стенки – от 4 мм.

Винтовые сваи применяются при возведении:

• домов и бань;
• заборов;
• беседок и малых архитектурных форм;
• теплиц;
• причалов на водоемах;
• прочих сооружений.

При помощи винтовых свай можно возводить любые постройки на любой местности

В зависимости от необходимых несущих свойств используют сваи разного диаметра. Чаще на винтовых сваях строят дома из СИП панелей, но и газобетонный дом прекрасно устоит на винтовых сваях. Чтобы возвести кирпичный дом, лучше полость сваи дополнительно залить пескобетонной смесью.

Виды винтовых свай

Существует два способа производства винтовых свай – сварка и литье. Сварные сваи дешевле, ведь они создаются путем приваривания лопастей к стволу сваи. Винтовые сваи с литым наконечником отливаются по готовой форме – такие сваи дороже (не более, чем на 10%), но они прочнее и позволяют проводить более точный монтаж фундамента.

Винтовые сваи могут подвергаться оцинковке – это увеличивает сопротивляемость коррозиям. Оцинкованные винтовые сваи будут служить дольше за счет не только антикоррозийного покрытия, но и увеличенной толщины стенки сваи и лопастей. Срок службы таких свай более 100 лет!

Плюсы и минусы

Установка дома на винтовых сваи может осуществляться на любых участках – влажных, подвижных, на почвах с большим количеством корней или камней. Свайно-винтовой фундамент имеет свои плюсы и минусы, в частности он может монтироваться на самых разных грунтах за исключением скальных. В отличие от ленточного фундамента, для свайного не нужна ровная площадка. Строительство дома можно вести на участке с перепадами высот.

Винтовые сваи могут быть использованы для ремонта существующего фундамента или пристройки и расширения уже построенного дома. Винтовые сваи не нарушаются уже проложенные коммуникации и легко демонтируются, их можно выкрутить из земли и использовать повторно.

Винтовые сваи считаются экологичными, они не наносят вреда почве и окружающей среде. Деревянные дома на винтовых сваях – это абсолютно логичное и экологически безопасное решение.

Свайно-винтовой фундамент можно устраивать без привлечения спецтехники. Чтобы построить обычный дачный дом, достаточно 2-3 человек. Сваи могут вкручиваться в землю ручным способом при помощи стального прутка.

Достоинства винтовых свай:

• доступная цена;
• простота установки и возможность демонтажа;
• возможность использования на неровных участках и проблемных грунтах;
• свайный фундамент устанавливается из таких свай за несколько дней;
• использовать винтовые сваи можно круглый год, для монтажа не нужны особые погодные условия;
• высокая несущая способность;
• сопротивление коррозиям;
• отсутствие деформаций и сопротивляемость морозному пучению.

К минусам винтового фундамента можно отнести 2 недостатка:

• он не подходит для очень тяжелых каменных домов, для которых всё-таки нужен более основательный фундамент;
• при выборе винтового фундамента придется решать вопрос с обустройством подвала, так как сами по себе сваи подвальное помещение не образуют; цоколь дома получается открытым, его нужно обшивать.

Учитывая все плюсы и минусы данного фундамента, можно сделать вывод, что для строительства частного дома – деревянного, щитового, из газобетона или СИП панелей – винтовые сваи являются оптимальным выбором. Это оптимальное и экономичное решение для строительства.

Заполните форму и получите бесплатный расчет сметы под Ваш дом в течение 24 часов

Прикрепить файлы…

Хиты продаж

Ваше имя:

Номер телефона:

Ваше имя:

Ваш e-mail:

Номер телефона:*

Сообщение:

Прикрепить файлы…

Ленточный фундамент на винтовых сваях: пошаговая инструкция

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Содержание

1. Ленточный фундамент на сваях: плюсы и минусы
2. Ленточный мелкозаглубленный фундамент на винтовых опорах
3. Разновидности ленточного фундамента
4. Висячий фундамент на винтовых сваях
5. Расчет ленточно-винтового фундамента
6. Расчет винтовых свай
7. Расчет монолитной фундаментной ленты
8. Ленточно-винтовой фундамент: пошаговая инструкция
9. Алгоритм возведения комбинированного фундамента следующий:
10. Подготовка участка
11. Устройство свайного поля
12. Монтаж опалубки
13. Создание армирующего каркаса
14. Связка свайного и ленточного фундамента
15. Заливка монолитной ленты
16. Гидроизоляция и утепление свайно-ленточного фундамента

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

• отлично подходит для участков с перепадом высот;
• подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
• быстрый монтаж — можно выполнить за 3-7 дней;
• фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
• монтаж выполняется своими руками, без аренды строительной техники;
• минимальный объем земляных работ на участке;
• длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Дом из бруса

22.99%

Дом из кирпича

17.16%

Бревенчатый дом

13.09%

Дом из газобетонных блоков

21.51%

Дом по канадской технологии

10.45%

Дом из оцилиндрованного бревна

3.29%

Монолитный дом

3.94%

Дом из пеноблоков

4.22%

Дом из сип-панелей

3.34%

Проголосовало: 3980

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

• невозможность обустройства цокольного этажа;
• не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

• Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
• Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
• Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

• Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:

Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Связка свайного и ленточного фундамента

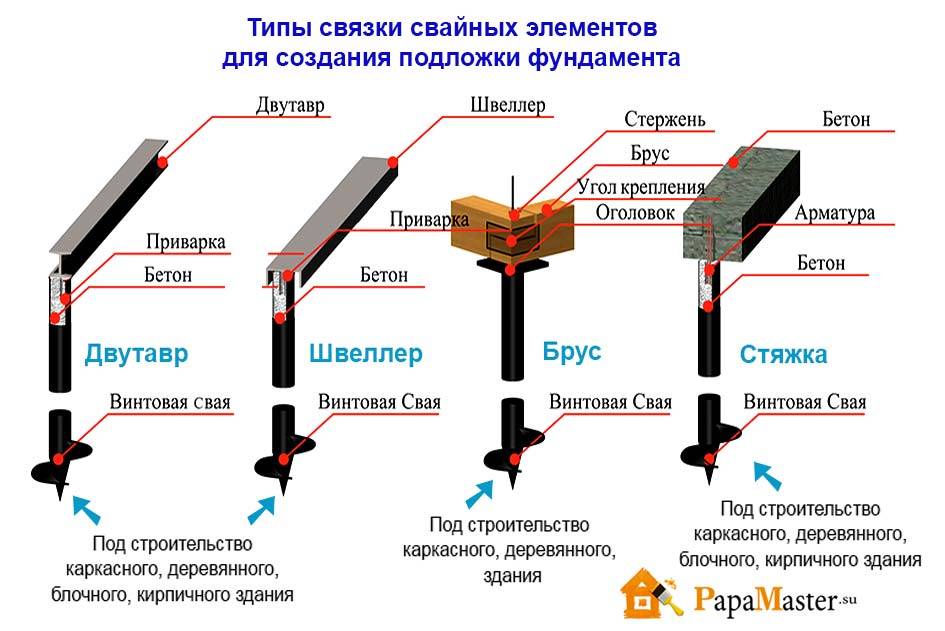

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Вы можете задать свой вопрос нашему автору:

Дома на винтовых сваях – The House Designers

Качество вашего дома начинается с его фундамента. Крайне важно выбрать правильную стартовую базу для своего дома, но некоторые люди находят варианты слишком сложными и трудными для понимания. Мы здесь, чтобы сделать этот процесс немного проще, показав вам множество замечательных преимуществ фундамента на винтовых сваях. Возможно, это как раз то, что вам нужно!

Фундамент на винтовых сваях универсален

Дома на фундаменте на винтовых сваях гибки и часто очень удобны в строительстве. Имея так много преимуществ, которые трудно найти в других фундаментах, подумайте о том, чтобы поговорить со своим дизайнером или консультантом по планированию дома о том, что может предложить фундамент на винтовых сваях.

План дома 1490
384 квадратных фута, 1 спальня, 1,0 ванная комната Коттедж

В большинстве планов домов используется плитный фундамент, подвал или подвальное помещение, но есть и другие варианты. Фундамент на винтовых сваях, обычно называемый «винтовым», состоит из нескольких больших металлических столбов, надежно вбитых в землю. Эти столбы образуют опору и основу дома.

Фундамент на винтовых сваях, обычно применяемый в небольших постройках, полезен для окружающей среды и экономит деньги. Вы можете получить дом своей мечты без больших затрат! Проведите некоторое исследование на ранней стадии, чтобы увидеть, будет ли это работать для вашей строительной площадки, потому что выбор правильного фундамента также помогает обеспечить своевременную и эффективную сборку. Вы можете обнаружить, что винтовой/винтовой фундамент подходит для многих ваших любимых типов домов.

Винтовые сваи могут снизить воздействие на окружающую среду

Многие домовладельцы любят фундаменты с винтовыми сваями из-за того, насколько они снижают воздействие строительства на окружающую среду. Другие фундаменты требуют рытья, что вызывает разрушение почвы. В некоторых крайних случаях это может привести к усилению эрозии и стока почвы, что наносит ущерб окружающей экосистеме.

Благодаря своей простоте фундаменты на винтовых сваях минимально воздействуют на почву и прилегающие территории. Вам даже не нужно привозить тяжелую технику. Для установки винтовой сваи требуется только небольшая машина, которая помещает опорные стержни в землю. И в качестве дополнительного преимущества эта основа помогает сохранить естественную красоту вашего участка, поэтому вам, возможно, не понадобится так много ландшафтного дизайна позже.

План дома 1429
2392 квадратных фута, 5 спален, 3,1 ванных комнаты Дом на пляже

Многие дома вокруг пляжей и заболоченных территорий требуют фундамента на винтовых сваях. Такой фундамент идеально подходит для районов, подверженных эрозии или наводнениям, и позволяет вам построить дом своей мечты там, где другие фундаменты не выдержат. Итак, приступайте к пляжному отдыху своей мечты! Знание фундаментов с винтовыми сваями поможет вам опередить игру и приблизиться к идеальному строительству.

Берега озер — еще одно распространенное место, где можно найти дома с фундаментом из винтовых свай из-за песчаной почвы и более высокого уровня грунтовых вод. THD-1429(выше) станет прекрасным домом на озере или на пляже благодаря спиральному основанию. Здесь достаточно места для семьи и гостей, так что это отличный выбор для круглогодичного проживания и проживания в отпуске.

• Второй уровень
• Третий уровень
• Первый уровень

Относительно безболезненная сборка

На заливку бетонного фундамента и его затвердение уходит несколько дней, а то и неделя или даже больше. Этот процесс может показаться вечным при самых лучших обстоятельствах; плохая погода может привести к дальнейшим задержкам. Если вы хотите избежать этой головной боли, фундамент на винтовых сваях можно установить и построить за считанные дни.

Как только стержни находятся в земле, они сразу же могут выдерживать весовые нагрузки. Таким образом, вместо того, чтобы ждать, ваш строитель может сразу приступить к работе! Вы сэкономите время и деньги и переедете быстрее.

План дома 1492
480 квадратных футов, 2 спальни, 1 ванная комната Коттедж

Фундаменты на винтовых сваях обычно небольшие и компактные. Каждый «винт» имеет установленную производителем нагрузку, которую он может выдержать. Обязательно поговорите со своим строителем о выборе правильной конфигурации для вашего винтового фундамента. Модульная конструкция многих домов с этим типом фундамента позволяет очень легко достраивать и расширять их как сейчас, так и в будущем.

Фундамент на винтовых сваях — надежный метод строительства домов, выдержавший испытание временем. На самом деле они являются основным выбором для многих строителей и разработчиков. Со всеми этими преимуществами нетрудно понять, почему!

Пока вы ищете свой идеальный дом, подумайте о выборе типа фундамента, которому доверяют проектировщики и строители в вашем регионе, но не забудьте спросить о фундаменте на винтовых сваях! Если у вас есть какие-либо вопросы или вы хотите узнать больше о процессе поиска и строительства дома, сообщите нам об этом. Нам не терпится помочь осуществить вашу мечту.

• Автор
• Последние сообщения

Кристин Куни

Редактор The House Designers

Кристин имеет более чем десятилетний опыт работы в качестве эксперта по планам домов и планам этажей. Помимо предоставления клиентам своего опыта, чтобы помочь им найти и построить дома своей мечты, ее страсть и знания в области жилищного строительства позволяют Кристине направлять семьи и строителей на всех важных этапах от поиска планов до строительства индивидуальных домов, которые соответствуют ожиданиям. сегодняшнего нового владельца дома. Годы знаний Кристины о разнообразных тенденциях и потребностях современного домовладельца сделали ее авторитетным и надежным голосом в онлайн-сообществе по планированию дома.

Последние сообщения Кристин Куни (см. все)

Пожалуйста, подпишитесь на нас и поставьте лайк:

Кристин Куни

Кристин имеет более чем десятилетний опыт работы в качестве эксперта по планированию домов и планированию этажей. Помимо предоставления клиентам своего опыта, чтобы помочь им найти и построить дома своей мечты, ее страсть и знания в области жилищного строительства позволяют Кристине направлять семьи и строителей на всех важных этапах от поиска планов до строительства индивидуальных домов, которые соответствуют ожиданиям. сегодняшнего нового владельца дома. Годы знаний Кристины о разнообразных тенденциях и потребностях современного домовладельца сделали ее авторитетным и надежным голосом в онлайн-сообществе по планированию дома.

Фундамент на винтовых сваях для небольших домов и офисов на заднем дворе

Если вы не слышали о фундаментах на винтовых сваях, представьте себе, что вы получаете гигантский шуруп (с плоской головкой) и ввинчиваете его в землю. Если шуруп достаточно толстый и входит в землю достаточно глубоко, по логике вещей это обеспечит довольно устойчивую основу для надстройки сверху, особенно если у вас их много через равные промежутки времени: Винтовые сваи — отличное изобретение, которое можно успешно использовать для строительства крошечных домов и офисов на заднем дворе, что означает гораздо более быстрое время строительства на ранней стадии. Они также стоят меньше, чем бетонные фундаменты, и лучше для окружающей среды.

Винтовые сваи также иногда называют винтовыми анкерами, винтовыми сваями или винтовыми анкерами, хотя во избежание путаницы в этой статье мы будем говорить просто «винтовые сваи». Фундамент с винтовыми сваями имеет немало преимуществ, особенно для небольших зданий, таких как крошечные дома и офисные проекты на заднем дворе, поэтому мы хотели изучить этот метод строительства в этой статье.

Более пристальный взгляд на винтовые (спиральные) свайные фундаменты

Нормы строительства фундамента на винтовых сваях

Скорость по сравнению с бетонным фундаментом

Затраты по сравнению с бетонным фундаментом

За и против

Пристальный взгляд на винтовые (спиральные) свайные фундаменты

Если вы думаете о шурупе, он довольно тонкий по сравнению с материалом, в который он ввинчивается. Однако, поскольку он входит в материал довольно глубоко (относительно того, насколько тонкий винт), в конечном итоге он обеспечивает хорошее и прочное крепление.

Идея винтовых свай, по сути, та же самая: нужно взять очень большие шурупы и вкрутить их глубоко в землю (с помощью специальной техники), чтобы получить хороший прочный фундамент для строительства поверх него. Винтовые сваи имеют острый Носок сваи  в нижней части, который помогает ей сначала зацепиться за землю, а затем винт/спираль  сместит любую землю в сторону (вверх), пока винтовая свая ввинчивается в землю:

Как вы заметили, имеется отверстия для противорезных стержней , которые позволяют прикрутить еще одну винтовую сваю к концу текущей сваи. Это связано с тем, что чем глубже сваи входят в землю, тем более надежный фундамент дает система (аналогично глубоким бетонным фундаментам).

Винтовые сваи существуют с 19 века, и маяки часто используются: очень длинные железные винтовые сваи ввинчиваются глубоко в морское дно, обеспечивая прочное основание для маяка. Однако они подвергались коррозии, а также имели плохую способность выдерживать нагрузку и растяжение. В результате большинство винтовых свай в настоящее время изготовлены из стали и, следовательно, не подвержены коррозии в земле, а также обладают хорошей несущей способностью. Некоторые компании также изучают композитные материалы для своих винтовых свай, что дает хорошие результаты, но может быть более дорогим.

Фундамент на винтовых сваях Строительные нормы и правила

Винтовые сваи являются совершенно безопасным методом строительства даже для двухэтажного дома. Многие современные винтовые сваи могут выдерживать 70 000 фунтов (31 750 кг) веса на сваю, что намного выше, чем бетонные сваи, которые обычно выдерживают 5 000–30 000 фунтов (2 270–13 600 кг) веса на сваю. И мы, наверное, все видели такие конструкции, как дома, которые поддерживаются бетонными сваями.

Естественно, мы не можем охватить в этой статье каждый вариант строительных норм и правил, поэтому мы всегда советуем вам проконсультироваться по поводу винтовых свай в местном отделе зонирования/планирования. Сказав это, однако, винтовые сваи являются вполне пригодным вариантом, и большинство компаний, занимающихся винтовыми сваями, будут работать с вами и гарантировать, что система фундамента, которую они поставляют и устанавливают, соответствует соответствующим строительным нормам.

В дополнение к этому, международные стандарты говорят о винтовых сваях в разделе 1810.3.1.5, а строительный кодекс Нью-Йорка также упоминает их: все напряжения, вызванные установкой в ​​грунт и эксплуатационными нагрузками».

Что является всего лишь причудливым способом сказать, что винтовые сваи  конкретно считаются приемлемым вариантом для фундаментов во многих строительных нормах и правилах , при условии, что они установлены правильно и в достаточной степени для земли и запланированного здания (что, естественно, относится к любому способ построения).

Скорость по сравнению с бетонным фундаментом

Бетонный фундамент может занять довольно много времени (и дорого), потому что процесс включает в себя выкапывание ямы для бетона, возведение любых опалубочных/опалубочных конструкций по мере необходимости и выполнение фактической заливки… до снятие опалубки/опалубки в течение 1+ недели процесса отверждения. И, конечно же, вы не можете строить до истечения 1+ недели ожидания, потому что другой бетон еще не достиг достаточной прочности.

В видео ранее американский строитель говорит, что процесс простого рытья ямы и заливки бетона (т. е. без учета времени отверждения) займет «4-7 дней» для офиса на заднем дворе или крошечного дома, а это означает, что вы должны ждать 11-14 дней с бетонным фундаментом , прежде чем можно будет начать какие-либо строительные работы.

В видеоролике говорится, что при использовании винтовых свай  свайная система будет завершена (для поддержки крошечного дома) всего за полдня : значительная экономия времени. Компания Postech Screw Piles соглашается с этой оценкой, заявляя, что их система винтовых свай часто подходит для небольших зданий, таких как офисы на заднем дворе и крошечные дома в  «всего несколько часов» .

И, конечно же, как только винтовые сваи установлены, их можно сразу же строить: не нужно ждать неделю.

Затраты по сравнению с бетонным фундаментом

Процесс создания бетонного фундамента (описанный выше) требует не только времени: он также может быть дорогостоящим. Типичные затраты сторонней компании на то, чтобы выкопать яму, построить (и демонтировать) опалубку/опалубку, выполнить заливку бетона и удалить оставшуюся землю, могут легко составить 10 000 долларов или больше для крошечного дома и 5 000 долларов + для небольшого дома. офис на заднем дворе.

Для сравнения, система с винтовыми сваями должна быть дешевле, потому что вам может понадобиться всего 4-10 винтовых свай (в зависимости от размера вашего проекта), и каждая винтовая свая может стоить от  200–800 долларов США за сваю (включая установку) . Мы знаем, что диапазон цен здесь довольно велик, мы расскажем об этом позже. Но если предположить, что вы получите установку винтовых свай по достойной цене по 350 долларов за сваю, а вашему крошечному дому нужно 8 свай, вы получите в общей сложности 2800 долларов: намного дешевле, чем в конечном итоге будет стоить решение для полного бетонного фундамента.

Итак, вы, вероятно, задаетесь вопросом о ценовом диапазоне… как он может подняться с 200 долларов за кучу в некоторых районах до 800 долларов за кучу? Ну, простой ответ: к сожалению, расчет цены винтовой сваи , а не , прост! Основные факторы, влияющие на стоимость винтовых свай:

1. Требуемая глубина сваи.
2. Тип винтовой сваи (например, из стали или композитного материала).
3. винтов/спиралей на сваю.

Некоторые из этих требований могут быть определены только после того, как компания, занимающаяся установкой винтовых свай, выйдет и изучит грунт, что, вероятно, потребует бурения в земле для выполнения геотехнический анализ , обследование, которое в основном учитывает такие вещи, как тип почвы, насколько твердая (или мягкая) почва, где будет линия промерзания и т. д. Имея эти данные, они могут затем убедиться, что правильный тип и конфигурация сваи используется вместе с получением правильной глубины в зависимости от требований нагрузки для проекта.

Конечно, если сваебойная компания выполняла аналогичные работы в вашем районе совсем недавно, они могли бы дать вам довольно точную оценку обратного балла, основанную на предыдущих геотехнических изысканиях бурения и аналогичных работах, которые они выполняли.

Лучше всего обратиться в местную компанию по производству винтовых свай (даже если они находятся в нескольких сотнях миль) и спросить их, могут ли они дать приблизительную оценку вашего проекта. Как почти все в жизни, есть дорогие компании и более дешевые компании (но более дешевые не обязательно означают худшее качество), поэтому не отчаивайтесь, если первая оценка, которую вы получите, сработает в 800 долларов за стопку: просто попробуйте связаться с другими компаниями.

Плюсы/минусы

Винтовые сваи — отличная система фундамента для многих типов зданий, но особенно для офисов на заднем дворе и небольших домов, где сплошной бетонный фундамент часто бывает излишним. Хотя, конечно, у винтовых свай есть и недостатки, которые рассматриваются в этом разделе.

• Pro: сваи устанавливаются с очень незначительным воздействием на ландшафт или окружающую среду: в процессе их установки создается только небольшое отверстие, в которое выбрасывается небольшое количество земли по мере того, как винтовые сваи углубляются в землю. Однако это значительно меньшее воздействие, чем рытье большой ямы/траншеи для бетонного фундамента.
• Pro:  общие затраты на окружающую среду при использовании свай также ниже, потому что, хотя винтовые сваи необходимо изготавливать и транспортировать, это намного лучше для окружающей среды, чем работа с бетоном (бетон особенно вреден для окружающей среды, особенно из-за содержания цемента, при его производстве выделяется много углерода).
• Pro:  винтовые сваи могут быть переработаны путем извлечения их обратно из земли и повторного использования с небольшим нарушением или без ущерба для местного ландшафта/окружающей среды, а также для самих винтовых свай, которые должны быть почти как новые.
• Pro:  как мы выяснили ранее, они быстрее и дешевле в установке (в среднем), чем бетонные фундаменты. Кто захочет ждать 14 дней, пока бетонный фундамент будет вырыт, залит и вылечен, когда можно просто ввинтить его в землю и начать строительство в тот же день?
• Pro:  на очень небольшую глубину — даже 61 метр — гораздо проще спуститься с помощью винтовых свай (если вам действительно нужно погрузиться на такую ​​глубину), чем практически с любой другой системой фундамента. Это означает, что они могут быть отличной и недорогой альтернативой, если местные условия требуют глубокого фундамента.
• Против:  вам, вероятно, потребуется привлечь стороннюю компанию для установки винтовых свай, что означает оплату специализированной рабочей силы за час, в течение которого они находятся на месте. Однако, если вы можете копать и заливать бетон самостоятельно, то это может сэкономить вам деньги в целом по сравнению с наймом компании, занимающейся изготовлением винтовых свай.
