Фундамент из труб для каркасного дома: Самый простой столбчатый фундамент под каркасный дом

Содержание

Как сделать столбчатый фундамент для каркасного дома

Фундамент является основой любого дома и от того как он будет сделан, зависит дальнейшая судьба сооружения. Пред тем, как решить какой фундамент нужен для каркасного дома, следует уделить внимание столбчатому фундаменту. Он прекрасно подойдет для устройства зданий, которые имеют один или два этажа и характеризуются небольшим весом.

Основные параметры столбчатого фундамента

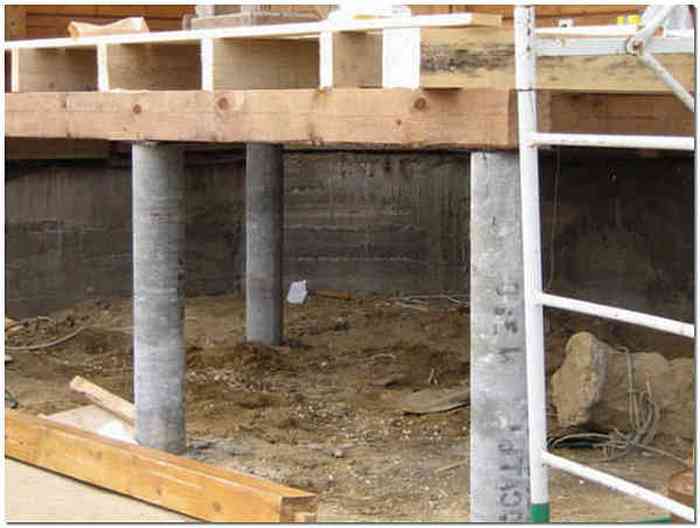

деревянный столбчатый фундамент

Столбчатый фундамент для каркасного дома (свайно-ростверковый) представляет собой группу столбов, которые размешены в первую очередь по углам здания. Также обязательно столбы устанавливаются в месте соединения основных стен с перегородками. Остальные столбы ставятся с шагом 1 – 2 метра.

Верхняя часть столба – оголовок, выступает над землей 50 — 80 см. Такое расстояние дает возможности минимизировать появление сырости. Если деревянные бруски, которые являются основанием каркасного дома будут подвержены сырости, то они очень скоро начнут гнить.

Ширина столбов может быть разной. Если столбы цилиндрической формы, то в основном их размер варьируется от 200 до 400 мм. В том случае когда столбы будут из кирпича или блоков, то рекомендуемые размеры — 500х500 мм

Виды столбчатых фундаментов

В зависимости от глубины заложения столбчатые фундаменты делятся на два вида:

  1. Мелкозаглубленный. Его глубина составляет 50 -80 см. Применяется на скальных и песчаных грунтах, которые характеризуются низким уровнем грунтовых вод;

Важно: мелкозаглубленые хорошо подходят как  фундамент под баню или сарая.

  1. Заглубленный. Столбы закладываются на глубину до 2 метров, или как минимум на 500 мм ниже уровня промерзания грунта. Такой вид фундамента используется на глинистых грунтах, где грунтовые воды залегают не очень глубоко.

Материалы для изготовления столбчатого фундамента

Самым первым этапом устройства столбчатого фундамента является выбор материала из которого будут сделаны столбы. Как правило используются следующие материалы:

  • дерево;

  • монолитный железобетон;

  • бутовый камень;

  • кирпич;

  • блоки 20х20х40;

  • асбестоцементные трубы;

  • металлический прокат (трубы, швеллер).

Каждый из этих материалов имеет свои достоинства и недостатки. Самым дешевым вариантом является дерево. Однако даже при соответствующей обработке и защите различными гидроизоляционными материалами дерево прослужит не долго. Металлический прокат может прослужить дольше, однако собестоимость такого основания будет достаточна большая. Поэтому основными материалами для изготовления столбов служит железобетон, кирпич, блоки и асбестоцементные трубы

Этапы создания фундамента

Создание столбчатого фундамента для каркасного дома своим руками состоит из следующих этапов:

Важно: если планируется создать столбчатый фундамент под дом с ростверком, то необходимо также не забыть про него и посчитать все материалы, необходимые для эго создания – металлическую арматуру, бетон, опалубку.

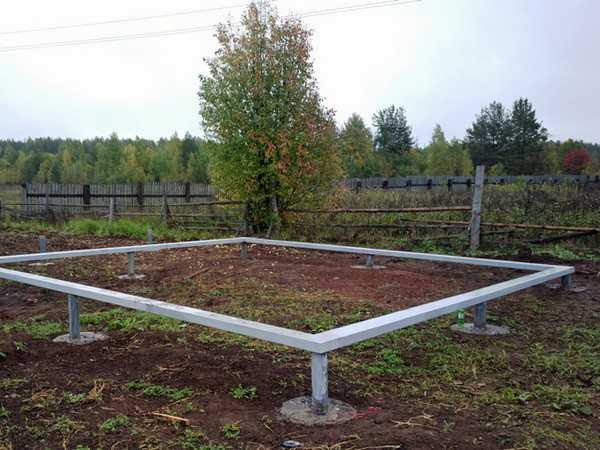

свайно-ростверковый фундамент

  • Разбивка фундамента. От забора отмеряется необходимое расстояние и ставятся начальные две точки. Далее, от этих точек отмеряется длина или ширина будущего дома и намечаются другие крайние точки фундамента. На этом этапе обязательной процедурой является проверка диагоналей. Они должны быть одинаковые, +/- 1 -2 см. После установки крайних точек делается разметка фундамента под перегородки. Также с шагом 1 -2 м намечаются места установки дополнительных столбов.

  • Выкапывание ямы под фундамент. Если планируется создать столбчатый фундамент из асбестовых труб или монолитного бетона, то ямы можно сделать с помощью мотобура. Его не обязательно покупать – такое устройство можно без проблем арендовать на одни сутки или пару часов. В том случае когда фундамент  для дома будет из кирпича или блоков, то лопатой выкапывается яма размером 60 х80 и глубиной на 10 – 20 см ниже уровня промерзания грунта. Такой размер позволяет каменщику залезть в яму и без проблем сложить столбы из кирпича или блоков.

Важно: яма под столб может иметь как обычную прямую конфигурацию, так и с расширением в нижней части. Такое расширение увеличивает площадь основания, что приводит к увеличению несущей способности такого фундамента. Также это повышает устойчивость таких столбов к морозному пучению грунтов.

  • Создание гидроизоляции и опалубки. После того как ямы под столбы вырыты необходимо создать гидроизоляцию фундамента. Для этого из рубероида изготавливают трубу которая помешается в выкопанную яму. Также в качестве гидроизоляции можно использовать толстую полиэтиленовую пленку. Края пленки необходимо прижать камнями или присыпать землей, что бы при заливке бетона пленка не упала на дно ямы. Если же планируется создать столбчатый фундамент из блоков 20х20х40 для каркасного дома, то гидроизоляцию из рубероида или пленки делают уже после того как столбы уже выложены.

  • Установка арматуры. При изготовлении столбов из бетона или асбестоцементных труб необходимо произвести их армирование. Для этого берут две или четыре арматуры диаметром 8- 12 мм, которые соединяются между собой перемычками из проволоки  диаметром 6-8 мм. Готовую конструкцию помешают во внутрь вырытой ямы.

  • Создание опалубки. Поскольку столбы должны быть подняты на уровнем земли на 500 – 800 мм, то необходимо из досок создать опалубку.

Важно: все столбы должны быть установлены таким образом, чтобы в дальнейшем ростверк был смонтирован строго горизонтально. Для этого выбирается начальная точка и уже относительно ее с помощью водяного уровня отмечается необходимая высота опалубки.

  • Заливка бетоном. Поэтапно слоями 200 -300 мм происходит заливка бетоном и производится его утрамбовывание. В верхней части столбов необходимо установить шпильку диаметром 12 -16 мм и высотой 40 -50 см. Она необходим для монтажа  основания каркасного дома.

  • Создание ростверка. После изготовления столбов необходимо создать ростверк. Он даст возможность повысить устойчивость столбчатого фундамента и дает возможность равномерно распределить нагрузку между всеми столбами. Как правило его делают из железобетона. Сначала создают опалубку, укладывают туда каркас из арматуры и заливают бетоном. Стандартные размеры ростверка: ширина 250 мм и высота 250 мм.

  • Устройство забирки. Последним этапом создания фундамента для каркасно – щитового дома является устройство забирки. Забирка – это стена из различных материалов от уровня земли до ростверка. Для ее устройства выкапывается неглубокая траншея – шириной 10 -20 см и глубиной до 30 см. В нее заливается бетон. После того как он остынет можно приступать к монтажу забирки.

Важно: перед монтажом забирки необходимо провести все необходимые коммуникации – канализацию и воду.

Достоинства и недостатки столбчатого фундамента

Столбчатый фундамент для каркасного дома имеет следующие преимущества:

  • самый дешевый вид фундамента. Его себестоимость как минимум в 2 раза меньше чем ленточного фундамента;

  • возможность производить работу самостоятельно – заливать столбы поочередно;

  • большая скорость монтажа;

Однако есть и столбчатого фундамента и несколько недостатков:

Столбчатый фундамент под каркасный дом своими руками видео:

доставка и монтаж свайно-винтовых фундаментов в Москве

Свайный фундамент для каркасного дома

Быстровозводимые коттеджи завоевали большую популярность в малоэтажном строительстве. Такие постройки хорошо себя зарекомендовали в нашем климате, они, как правило, имеют свободную планировку, возводятся за несколько недель. При строительстве на участках со сложным рельефом, пучинистым или просадочным грунтом возникает проблема выбора прочного и устойчивого фундамента. Закладка ленточного, плитного, столбчатого основания требует обязательного проведения масштабных земляных работ, заливки бетона. При достаточно высокой стоимости такие фундаменты не могут служить надежным основанием. Силы морозного пучения оказывают разрушительное воздействие на бетонные конструкции. Бетон трескается, столбы выталкивает снизу, они опрокидываются или «тонут». Деформация основания приводит к разрушению всего строения. Свайный фундамент под каркасный дом можно установить без всякой подготовки участка всего за один день.

В нашей компании можно купить винтовые сваи под каркасный дом по ценам производителя. Принимаем заказы на обвязку, утепление и стяжку пола в каркасном доме на сваях. Работаем в Москве и Московской области. Даем длительную гарантию на свайные конструкции и монтажные работы.

Цены на свайный фундамент

  • Ø 89 мм
  • Ø 108 мм
  • Ø 133 мм

Преимущества установки свайного фундамента под каркасный дом

Свайный фундамент под каркасный дом — это винтовые опоры, вкрученные вертикально в почву и объединенные обвязкой в единую конструкцию. Нижняя часть опор углубляется на 20 см ниже уровня промерзания грунта. Поэтому при выборе опор учитывается не только нагрузка на основание, но и тип почвы, уровень грунтовых вод. Наличие лопасти с режущей кромкой и наконечника конической формы упрощает прохождение опоры через слои мерзлой почвы, если монтаж выполняется зимой. Верхнюю часть фундаментных стержней обрезают на одном уровне. Чтобы предотвратить попадание воздуха и влаги, образование коррозии полые трубы заливают бетонным раствором. После его застывания на выступающие над почвой части свай монтируют металлические оголовки. Для укрепления конструкции все элементы соединяют между собой брусом или швеллером.

Свайные конструкции часто используют для замены или реконструкции уже существующего основания. В этом случае здание сначала приподнимают на домкратах, по длинным сторонам стен устанавливают опоры. Завершающий этап — обвязка, подъем каркасного дома на винтовые сваи.

Преимущества применения винтовых конструкций:

  • Простой и быстрый монтаж. В зависимости от площади здания установка основы занимает один или два дня. Строительство каркасных домов на сваях «под ключ» позволяет всего за несколько недель получить теплое, красивое, комфортное жилье.
  • Надежность. Свайные конструкции, изготовленные из конструкционной стали, обладают высокой механической прочностью и устойчивостью к деформации.
  • Эффективность на всех типах грунта. Устойчивость такого основания позволяет строить на местности с крутыми склонами, участках с пучинистыми почвами.
  • Экологичность. Благодаря небольшому диаметру опор и особенностям монтажа завинчивание стержней не несет никакой опасности для газонов, клумб, растущих рядом деревьев, кустарников.
  • Практичность. Заглубление винтовых стержней не влияет на несущие способности строений, которые находятся в непосредственной близости. Эта особенность позволяет впоследствии сделать пристройку к дому.
  • Большой выбор материалов для отделки цоколя. Для облицовки используют цокольный сайдинг, фиброцементные панели, клинкерный или облицовочный кирпич, декоративный камень.
  • Долговечность. Поверхность металла оцинковывают, покрывают грунтовками, эмалями. Минимальный срок службы свайного фундамента 60 лет.

      Этапы возведения свайного фундамента

      1. Проектирование

      Проводится осмотр участка застройки, определяются характеристики грунта. На основании собранной информации проводится расчет количества винтовых свай под каркасный дом, рассчитывается их диаметр и длина.

      2. Монтаж угловых свай

      Вначале устанавливают базовые опоры, контролируется вертикальность стержней.

      3. Установка остальных элементов

      После этого завинчивают остальные опоры, формирующие фундамент. Их устанавливают по периметру, в точках примыкания межкомнатных стен с несущими.

      4. Обрезка опор

      Верхушки труб обрезают по горизонтальному уровню, внутрь заливают цементно-песчаную смесь.

      5. Монтаж оголовков

      На верхнюю часть опор приваривают оголовки для последующей обвязки. Сварные швы обрабатывают антикоррозионным покрытием.

      6. Обвязка винтовых свай

      Для укрепления конструкции используют деревянный брус, стальной швеллер, двутавровые балки.

      Если вам нужно быстро построить фундамент — обращайтесь в компанию «Сваи Сервис». Предоставляем сертификаты на свайные конструкции, даем гарантии на монтажные работы, точно соблюдаем сроки. Получить ответы на все, возникшие вопросы можно у консультантов компании.

      Мы всегда рады вашим вопросам и предложениям!

      Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

      Мы всегда рады вашим вопросам и предложениям!

      Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

      A-frame Foundation: Избегайте этой ошибки!

      Чтобы дом прослужил долго, необходим прочный фундамент. Каркасные дома ничем не отличаются.

      Однако, когда речь идет о деревянных домах (а А-образные дома, как правило, деревянные), есть аспект фундамента, который становится особенно важным.

      …и нет, это не имеет ничего общего с прочностью…

      Мы подойдем к этой ОДНОЙ детали через мгновение, но сначала давайте посмотрим, какой тип фундамента является лучшим для каркасного дома.

      Лучший фундамент для дома с А-образным каркасом

      Основание А-образного каркаса (нижняя часть треугольника) работает как утепленная плита перекрытия (по крайней мере, в моделях Avrame), и это означает, что этот тип конструкции не должны опираться на плоскую фундаментную плиту.

      На самом деле, рекомендуется оставлять не менее 30 см/один фут свободного пространства между нижней частью конструкции пола и землей.

      По этой причине плоская бетонная плита (очень распространенная в домах с деревянными элементами) НЕ является идеальным типом фундамента для дома с А-образным каркасом.

      Это, оказывается, хорошо, так как плоские бетонные плиты требуют много бетона (плюс много земляных работ), поэтому их производство очень дорого.

      Основание А-образной рамы прочное и самонесущее, поэтому для надежной фиксации требуется всего несколько точек соединения .

      Дома Соло и Дуо могут стоять на 3 точках.
      Учитывая более длинный пролет основания, дома Trio должны поддерживаться в 5 точках.

      Лучший тип фундамента для обеспечения такой поддержки  ленточный фундамент .
      В качестве альтернативы (и в зависимости от грунта) можно использовать свайный или свайно-балочный фундамент.

      Преимущества ленточного фундамента

      По сравнению с плоским бетонным плитным фундаментом использование ленточного фундамента имеет ряд очевидных преимуществ.

      Вот список наиболее привлекательных:

      • Минус земляные работы .
        Поскольку площадь контакта с полосами намного меньше, чем общая площадь пола, раскопки локализованы, а общий объем грунта, подлежащего перемещению, значительно уменьшен.
      • Без бетона и стали .
        Полосы геометрически меньше, чем полноразмерная плита, поэтому в процессе заливки требуется гораздо меньше бетона.
        Также арматурные стержни нужны в меньшем количестве.
      • Без изоляционного материала и работ .
        Люди часто забывают, что фундамент должен быть изолирован на том же уровне, что и другие элементы дома (стены, крыша).
        Поскольку в доме Avrame изоляция находится в основании А-образной рамы, полосы фундамента вообще не нужно изолировать.
        Это делает работы по фундаменту проще, дешевле и быстрее.
      • Меньше времени .
        Благодаря трем пунктам, указанным выше, ленточный фундамент можно возвести в несколько раз быстрее, чем плоские плиты.

      Свайные фундаменты обладают теми же преимуществами, хотя они, как правило, требуют более глубокого рытья, что может привести к удорожанию земляных работ.

      Самая распространенная ошибка

      Давайте перейдем к самой пикантной части: ошибка, которая будет стоить  деньги.

      Эту ошибку мы часто находим .
      Какое-то время мы ломали головы…

      Почему строители продолжают совершать эту глупую ошибку?

      В этом ошибка: фундамент построенный на участке немного отличается от описанного в проектной документации.

      В частности:

      • полосы не выровнены
      • поверхность полос неоднородная
      • полоски не выровнены

      Каковы последствия?

      Для правильной установки сборных деревянных конструкций – сборных, сборных или модульных – необходим идеально выровненный фундамент.

      Прямым следствием несоответствия конструкции и дизайна является то, что фундамент должен быть зафиксирован  перед установкой А-образных рам.

      Это приводит к дополнительной рабочей силе, материалам, времени (и, конечно же, деньгам).

      В некоторых случаях часть вновь построенного фундамента приходится сносить  для корректировки.

      Вы можете себе представить расстройство и плохое настроение владельца, когда это происходит…

      Почему эта ошибка?

      Действительно, мы много думали о том, что может быть причиной того, что строители не выполняют работы в соответствии с инструкциями. И тут нас осенило…

      В традиционных зданиях из кирпича и строительного раствора наличие идеально выровненного фундамента НЕ обязательно. Это связано с тем, что каждый дефект можно исправить при укладке кирпича. Даже несоответствие в несколько сантиметров может быть устранено в пределах первых нескольких рядов кирпичей.

      Так вот:

      строители, которые привыкли строить из кирпича, не понимают важности идеально ровного фундамента, поэтому не стремятся его получить.

      Конечно, они могут видеть чертежи и прекрасно понимают, что фундамент не соответствует 100%… но они не видят проблемы.
      Они используются для исправления этого на более поздних этапах.

      Умопомрачительно… не так ли?

      Как этого избежать

      Очевидный способ избежать этой проблемы – доверить работу бригаде, имеющей опыт работы со сборными деревянными зданиями.
      В зависимости от местоположения это может быть непросто или вообще невыполнимо.

      Если вы вынуждены работать с бригадой традиционных строителей, вы должны объяснить важность идеально выровненного фундамента.

      Вот два совета, как это сделать:

      • Обратитесь к этой теме с самого начала.
        Получите первое ценовое предложение на фундаментные работы. Затем объясните необходимость идеально выровненного фундамента и ожидайте, что строители попросят больше денег, чтобы удовлетворить эту просьбу.
        Если да, то понимают, какие дополнительные усилия им придется приложить.
        Если они скажут «нет проблем» и не попросят у вас больше денег… тогда вы должны обеспокоиться и еще раз подчеркнуть это… тогда вы переходите к следующему пункту.
      • четко уяснить, что любой возможный ремонт фундамента должен быть сделан строителями бесплатно.
        Серьезно, пропишите это в договоре со строителями… чтобы они поняли, насколько для вас важен этот пункт.

      Если вам удастся прописать «штраф» в договоре, то вы поставлены и сюрприза вам не будет.

      Заключение

      Этот фундамент очень тонкий вопрос, о котором вам никто не расскажет.
      К сожалению, это одна из тех проблем, которые ударят по вашему бюджету и нервам.

      Если вы собираетесь строить свой собственный дом, вы должны поставить себя в положение, чтобы не совершать подобных ошибок.
      Мы здесь, чтобы помочь.

      Наш 100 вопросов был разработан специально для этого: настроить вас на правильный путь и направить на безошибочный курс.

      Даже если вы не получите руководство, просто знайте, что при самостоятельном строительстве дома многое может пойти не так… поэтому вам нужно сделать домашнее задание и получить некоторые знания, прежде чем действовать.

      Этапы строительства дома | WaFd Bank

      Вы наконец-то нашли идеальный участок для строительства дома своей мечты. Вы составили бюджет, составили проект и подали заявку, у вас есть финансирование и планы, чтобы что-то произошло.

      Теперь начинается настоящая работа – строительство настоящего дома. Если вы еще этого не сделали, посмотрите на
      «Часть I – Фундамент, каркас и кровля». После того, как вы установили основной каркас вашего дома, пришло время сделать его более похожим на дом.

      Windows установлена.

      Окна устанавливаются на этапе каркаса для защиты внутренней части дома и ограждения оболочки от непогоды.

      Добавлена ​​сантехника.

      Черновая сантехника включает установку водопроводных и канализационных труб, вентиляционных отверстий и ванн по всей каркасной оболочке дома. Ваш сантехник установит трубы, чтобы облегчить подключение туалетов, кранов, водяного вереска и стоков на более поздних этапах.
      строительства.

      Это электричество!

      После возведения каркаса, но до установки гипсокартона, выполняется черновой этап электромонтажа, когда еще имеется доступ к пространству между стойками, балками перекрытия и балками потолка. К черновому электромонтажу относятся
      электропроводка, коробки, крепления, панель выключателя и вспомогательные панели. Установка выключателей света, розеток и светильников будет происходить на заключительном этапе, когда строительные работы приближаются к завершению.

      На этом этапе строительства застройщик также установит систему HVAC (отопление, вентиляция и кондиционирование воздуха). HVAC может включать в себя простое электрическое отопление плинтуса или более сложную систему отопления на жидком топливе, газе или пассивном нагреве.

      Электротехнические работы обычно требуют проведения городской или окружной инспекции. Обычно это делается до покрытия работы гипсокартоном.

      Добавлен монтаж и гипсокартон.

      Затем внутренняя часть дома изолируется синтетическим материалом, обычно изготавливаемым из стекловолокна. Внутренняя изоляция используется для покрытия, выравнивания или разделения частей дома, чтобы предотвратить или уменьшить прохождение, передачу или утечку тепла, электричества.
      или звук.

      После утепления дома добавился гипсокартон. Гипсокартон, иногда известный как гипсокартон, гипсокартон, стеновая плита или гипсокартон, используется для изготовления стен и потолков, обращенных внутрь. Установка гипсокартона часто делится на установку
      больших секций стеновых панелей и готовой работы, включающей «ленту и грязь», чтобы скрыть стыки и покрыть шляпки гвоздей.

      Начинаются внутренние работы.

      После установки гипсокартона можно приступать к внутренней окраске и отделке. Это включает в себя отделку электрических компонентов и сборку стеллажей, столярных изделий, шкафов и установку новых приборов. Как человек
      комнаты близки к завершению, уложены разные типы напольных покрытий. Обычно это делается ближе к концу строительства, чтобы уменьшить потенциальный ущерб.

      Наружная эстетика завершена.

      На данный момент ваш собственный дом, вероятно, пригоден для жизни! Наружный сайдинг применяется к стенам дома, и завершаются любые палубы и ландшафтный дизайн. Строительство индивидуального дома может быть более длительным процессом, но награда за то, что что-то создано
      только для вас и вашей семьи стоит того. Удачного строительства!

      Если вы думаете о строительстве собственного дома, мы здесь, чтобы помочь. Мы специализируемся на индивидуальном финансировании строительства более 100 лет.
