Как создать план дома

Проекты домов

10 лет тому назад 654 просмотра

Самостоятельное создание плана дома позволит учесть все пожелания и сэкономить деньги. План дома и поэтажный план – это чертежи. План используется, чтобы создать общее представление о размерах дома, а поэтажный план дает представление о расположении окон, дверей, лестниц, линий коммуникаций. Для работы Вам понадобятся миллиметровая бумага и карандаш.

Если ваш будущий дом будет находиться там, где рядом кролиководческие фермы, то ваши дети будут иметь возможность наблюдать за интересной жизнью пушистых животных.

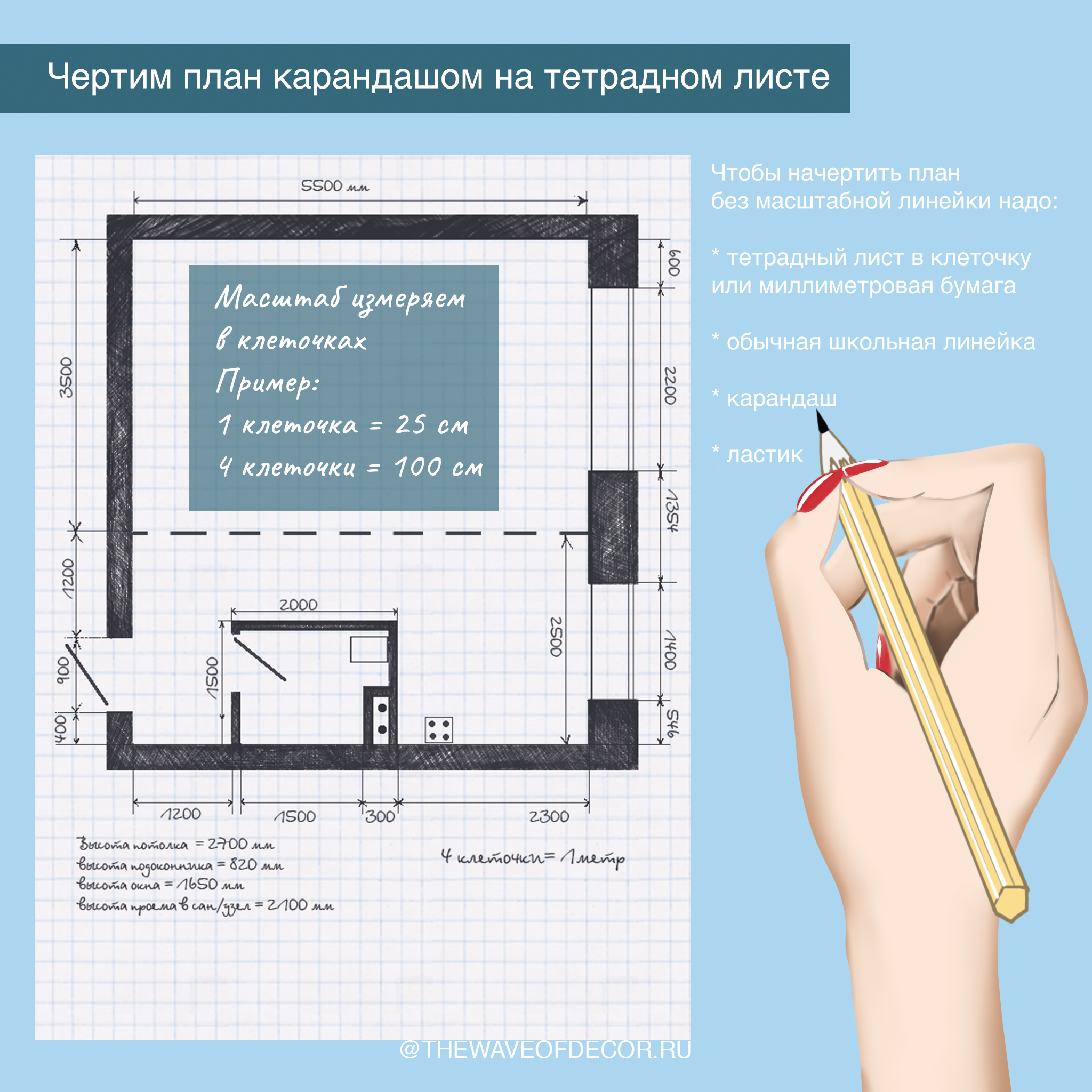

Во-первых, определите внешние размеры Вашего дома и начертите внешний периметр на миллиметровой бумаге. Чертеж выполняется в масштабе 1:100. Если дом двухэтажный, то же самое выполняется на новом листе и для второго этажа.

Отметьте на чертеже переднюю и заднюю часть дома. Решите, какие комнаты и где Вы хотели бы расположить. Вероятнее всего, Вы будете несколько раз стирать и чертить заново, прежде, чем добьетесь нужного результата.

Пригодится и эскиз расположения стационарного оборудования, такого как мебель, душевая кабинка, ванна, унитаз, холодильник, плита и т.д. Это поможет более эргономично использовать место. А также продумать проведение коммуникаций.

В идеале, нужно создать несколько планов с различными расположениями комнат, мебели и прочего. Сравнить все и принять окончательное решение и воплотить в жизнь.

Сейчас доступно много бесплатных программ, которые помогут не только начертить план дома, но и создать 3-Dобраз. На плане можно отметить не только стены и двери, а еще и распланировать расположение канализации, водопровода и других коммуникаций. К тому же план намного нагляднее чертежа. Кроме этого, программа позволит Вам определиться с цветовым оформлением интерьера.

СЛУЧАЙНЫЕ СТАТЬИ

Загородный дом или дача – идеально место для отдыха всей семьей, где можно насладиться тишиной и красотой окружающей природы. Единственное,…

7 лет тому назад 242 просмотра

Главным элементом дома, безусловно, является кровля. Ее правильная организация и устройство обеспечат тепло и уют в доме. Кровля является сложной…

7 лет тому назад 259 просмотра

Теплоизоляционные материалы нужны для утепления кровли, фундамента, потолка, стен, перегораживающих сооружений, перекрытий, балконных сооружений, промышленных труб и других сооружений. Какая…

7 лет тому назад 267 просмотра

Самоклеящиеся обои очень просты в использовании. Их легко нанести на любые поверхности. Вам не придётся намазывать клеем каждый миллиметр обоев…

7 лет тому назад 254 просмотра

В прошлом году мы давали мастер-класс как сделать снеговика из пластиковых стаканчиков, много кто повторил данного симпатичного снеговичка, в этом…

1 год тому назад 610 просмотра

После уборки в саду остается немало веток. Имея измельчитель, их можно перебить в мелкую щепу. Такой инструмент крайне полезный, так…

1 год тому назад 355 просмотра

Дистанционный курс «Как сделать первый проект

Меню

Записаться →

Рассказываем, как от начала до конца сделать проект с помощью связки ArchiCAD + SketchUp + Photoshop. Обучаем основным инструментам и объясняем, как чертить, моделировать, делать подачу и верстать финальный планшет.

• Студентам

  14 500 ₽

• Всем

  19 600 ₽

Рассрочка от 2417 ₽/мес.

Записаться →

Посоветоваться →

вторник, четверг: с 19:30 до 21:30
суббота: с 12:00 до 14:00

/Зачем изучать связку

ARCHICAD + SKETCHUP + PHOTOSHOP —БАЗОВАЯ СВЯЗКА, С ПОМОЩЬЮ КОТОРОЙ МОЖНО СОЗДАТЬ И ОФОРМИТЬ ПРОЕКТ ЛЮБОЙ СЛОЖНОСТИ

На курсе вы сделаете проект одноэтажного жилого здания с помощью современных цифровых инструментов с нуля и поэтапно пройдёте все стадии работы: от аккуратных чертежей и 3D-модели до атмосферного изображения. Изучите сразу 3 программы:

→ ArchiCAD — интуитивный и гибкий BIM-инструмент для взрослого проектирования, но без лишних настроек

→ SketchUp —универсальный и самый простой в освоении инструмент моделирования.

→ Photoshop — программа, необходимая для подачи проекта. В ней создают коллажи, оформляют схемы и дорабатывают рендеры.

Если вы хотите изучить только одну программу или разобраться в программах глубже, приходите на наши базовые курсы:

→ «ArchiCAD. Проект и подача»
→ «SketchUp. Моделирование и V-Ray»
→ «Photoshop для архитекторов. Подача проекта»

Аксонометрия. Иоанн Диков, преподаватель курса

На курсе вы сделаете проект одноэтажного жилого здания с помощью современных цифровых инструментов с нуля и поэтапно пройдёте все стадии работы: от аккуратных чертежей и 3D-модели до атмосферного изображения. Изучите сразу 3 программы:

→ ArchiCAD — интуитивный и гибкий BIM-инструмент для взрослого проектирования, но без лишних настроек

→ SketchUp —универсальный и самый простой в освоении инструмент моделирования.

→ Photoshop — программа, необходимая для подачи проекта. В ней создают коллажи, оформляют схемы и дорабатывают рендеры.

Если вы хотите изучить только одну программу или разобраться в программах глубже, приходите на наши базовые курсы:

→ «ArchiCAD. Проект и подача»
→ «SketchUp. Моделирование и V-Ray»
→ «Photoshop для архитекторов. Подача проекта»

Коллаж: дневная сцена. Надежда Хаустова, преподаватель курса

На курсе вы сделаете проект одноэтажного жилого здания с помощью современных цифровых инструментов с нуля и поэтапно пройдёте все стадии работы: от аккуратных чертежей и 3D-модели до атмосферного изображения. Изучите сразу 3 программы:

→ ArchiCAD — интуитивный и гибкий BIM-инструмент для взрослого проектирования, но без лишних настроек

→ SketchUp —универсальный и самый простой в освоении инструмент моделирования.

→ Photoshop — программа, необходимая для подачи проекта. В ней создают коллажи, оформляют схемы и дорабатывают рендеры.

Если вы хотите изучить только одну программу или разобраться в программах глубже, приходите на наши базовые курсы:

→ «ArchiCAD. Проект и подача»
→ «SketchUp. Моделирование и V-Ray»
→ «Photoshop для архитекторов. Подача проекта»

Коллаж: ночная сцена. Надежда Хаустова, преподаватель курса

На курсе вы сделаете проект одноэтажного жилого здания с помощью современных цифровых инструментов с нуля и поэтапно пройдёте все стадии работы: от аккуратных чертежей и 3D-модели до атмосферного изображения. Изучите сразу 3 программы:

→ ArchiCAD — интуитивный и гибкий BIM-инструмент для взрослого проектирования, но без лишних настроек

→ SketchUp —универсальный и самый простой в освоении инструмент моделирования.

→ Photoshop — программа, необходимая для подачи проекта. В ней создают коллажи, оформляют схемы и дорабатывают рендеры.

Если вы хотите изучить только одну программу или разобраться в программах глубже, приходите на наши базовые курсы:

→ «ArchiCAD. Проект и подача»
→ «SketchUp. Моделирование и V-Ray»
→ «Photoshop для архитекторов. Подача проекта»

Коллаж: генплан. Надежда Хаустова, преподаватель курса

На курсе вы сделаете проект одноэтажного жилого здания с помощью современных цифровых инструментов с нуля и поэтапно пройдёте все стадии работы: от аккуратных чертежей и 3D-модели до атмосферного изображения. Изучите сразу 3 программы:

→ ArchiCAD — интуитивный и гибкий BIM-инструмент для взрослого проектирования, но без лишних настроек

→ SketchUp —универсальный и самый простой в освоении инструмент моделирования.

→ Photoshop — программа, необходимая для подачи проекта. В ней создают коллажи, оформляют схемы и дорабатывают рендеры.

Если вы хотите изучить только одну программу или разобраться в программах глубже, приходите на наши базовые курсы:

→ «ArchiCAD. Проект и подача»
→ «SketchUp. Моделирование и V-Ray»
→ «Photoshop для архитекторов. Подача проекта»

House With a Hole. Lenka Míková architekti

/Для кого этот курс

Для студентов младших курсов

Если вы ещё ни разу не открывали компьютерные программы и не знаете, как к ним подступиться, то курс поможет быстро освоиться в архитектурном софте для черчения, моделирования и подачи. Вы получите необходимую базу для обучения на старших курсах и начала работы в бюро, сможете создавать проекты разной степени сложности и делать это грамотно и эффективно.

Для всех, кто начинает осваивть архитектурный софт

Если вы привыкли работать с калькой, карандашом и ручной графикой, но понимаете необходимость использования архитектурного софта — в рамках бюро или личной практики, то курс поможет быстро освоиться в мире современных программ для проектирования и подачи, а также сформировать культуру грамотной и эффективной работы над проектами разной сложности.

/Чему вы научитесь

• Организовывать работу

  Узнаете о самых важных функциях в ArchiCAD, SketchUp и Photoshop, освоитесь в интерфейсах и основных настройках программ.

• Моделировать в BIM

  Научитесь создавать модель одноэтажного жилого дома в ArchiCAD и работать с базовыми BIM-элементами: стенами, окнами, дверями, кровлей и не только.

• Дорабатывать модель

  Поймёте, как детализировать модель в SketchUp. Потренируетесь работать с рельефом, добавлять дорожки, деревья, элементы благоустройства и другое окружение.

• Работать в связках

  Научитесь без ошибок переносить проект из одной программы в другую, чтобы дорабатывать его или продолжать работу. Поймёте, как использовать преимущества каждой из программ, чтобы процесс работы был приятным, быстрым и лёгким, а результат — классным.

• Подавать проект

  Соберёте всё, что смоделировали, в одну картинку, проработаете текстуры и сделаете быструю и эффектную подачу в Photoshop. А ещё научитесь верстать планшет в Photoshop и настраивать графику в ArchiCAD.

СМОТРЕТЬ ВСЕ ПЕРСПЕКТИВЫ ↓

/Содержание программы

01

• навигатор проекта
• окружающая среда
• штриховка
• линия
• полилиния
• контекстуальное меню
• горячие клавиши
• масштабирование
• менеджер слоёв
• конструктор осей

Введение в ArchiCAD

• Интерфейс программы.
• Базовое редактирование объектов.
• Дополнительные инструменты редактирования.
• Размещение исходных данных.
• Инструменты «стена» и «перекрытие».
• Моделирование первого этажа.

01

• сопряжение стен
• бегущая рамка
• световой люк
• реквизиты элементов
• моделирование
• настройки

Моделирование домика

• Инструменты «стена» и «перекрытие». Продолжение.
• Взаимодействие объектов в проекте.
• Инструменты «балки», «колонны», «крыша».
• Моделирование стен и кровли.
• Работа над фасадами.

01

• редактирование
• параметры
• лестница
• геометрия
• карта проекта
• настройка видов
• профиль

Детализация модели

• Инструмент «навесная стена».
• Моделирование витражей и лестницы.
• Моделирование второго этажа.
• Модельный вид.
• Создание макетов.
• Детализация модели.
• Сложный профиль.
• Экспорт модели.

01

• стили отображения
• Outliner
• Tags
• Drape
• Sandbox
• Soften Edges
• горячие клавиши
• Intersect Faces
• Invert Selection
• горизонтали
• плагины

Моделирование рельефа

• Видеоуроки по работе со SketchUp.
• Проверка экспортируемой модели.
• Моделирование рельефа.
• Уточнение рельефа.
• Пересечение геометрии.
• Структурирование модели.
• Детализация модели здания.

01

• 3D Warehouse
• Scenes
• плагин Scatter
• распределение моделей
• Document Setup
• Lines
• Freehand
• паттерны
• панель Views
• Solar North
• сохранение и экспорт

Проработка окружения. Аксонометрия

• Подготовка модели.
• Насыщение модели.
• Знакомство с Layout.
• Аксонометрия.
• Подготовка изображений для Photoshop.

01

• фон
• маски
• Vibrance
• Saturation
• Clipping Mask
• заливка
• Select by Colour
• градиент
• кисти
• антураж
• Colour Lookup

Дневной и ночной коллаж

• Видеоуроки по основным инструментам Photoshop.
• Текстурирование.
• Добавление антуража.
• Общая цветокоррекция.
• Ночной коллаж.

01

• Brush
• Healling Brush Tool
• тени
• выделение
• эффекты
• отрисовка
• Clipping Mask

Генеральный план и компоновка

• Текстурирование генерального плана.
• Добавление стаффажа.
• Компоновка на листе.

СМОТРЕТЬ ВСЮ ПРОГРАММУ ↓

стоимость курса

Стоимость

• архитектура
• в Zoom
• для начинающих

без переплаты на 6 месяцев

Записаться →

Посоветоваться →

вторник, четверг: с 19:30 до 21:30
суббота: с 12:00 до 14:00

Технические требования

ArchiCAD

• Операционная система: Windows, macOS.
• Процессор: Intel Core i5–i7.
• Оперативная память: от 8 ГБ.
• Софт: ArchiCAD 23 и новее (русский интерфейс).

SketchUp

• Операционная система: Windows, macOS.
• Процессор: Intel Core i5–i7.
• Оперативная память: от 8 ГБ.
• Cофт: SketchUp 2020 и новее (английский интерфейс).

Photoshop

• Операционная система: Windows, macOS.
• Процессор: Intel Core i5–i7 от 2 ГГц.
• Оперативная память: от 4 ГБ.
• Софт: Photoshop CC 2019 и новее (английский интерфейс).

Выгодные условия

• Оплату курса можно разбить на 2 части: 50%
  до старта курса, 50% до середины курса. Просто укажите при оформлении заявки,
  что хотели бы оплатить курс частями (только для дистанционных курсов).
• Оплатить курс можно в рассрочку на 6 месяцев
  с карты российского банка — проценты мы берём на себя. Можно воспользоваться
  картами Халва — рассрочка по ним доступна на 4 месяца.
• Второй и третий курсы можно купить дешевле: второй
  на 10%, третий — на 15%. А на все следующие курсы будет скидка 20%. Напишите нам,
  и мы пришлём персональный промокод.

/Как проходит обучение

Курсы Софт Культуры — это не только про софт.

В каждом курсе мы рассказываем о культуре работы, профессиональном контексте и ресурсах для расширения кругозора.

В ЗАПИСИ И ПО ВИДЕОСВЯЗИ В ZOOM

Помимо онлайн-вебинаров, вам будут доступны видео-уроки о главных инструментах Photoshop и SketchUp. На встречах в Zoom с преподавателями вы глубже изучите софт, сможете задать вопросы и обсудить трудности.

По расписанию

Даты и время начала всех занятий известны до старта курса — как правило, занятия проходят по вечерам, с 19:30 до 22:00 по московскому времени, но бывают исключения. Уточнить расписание занятий и узнать об изменениях в расписании вы можете на странице курса или в чате вашей учебной группы.

В небольшой группе

Вы будете учиться в небольшой группе до 20 человек. Внимания преподавателя точно хватит на всех. А на некоторые курсы мы подключаем дополнительных ассистентов.

Ваши одногруппники — архитекторы из разных стран и городов России: студенты архитектурных вузов и школ: молодые и уже опытные специалисты. У всех разный бэкграунд, но общие интересы — уверены, вместе вам будет интересно.

С домашками и дополнительными материалами

На курсе предусмотрено несколько домашних заданий — они помогут лучше закрепить материал и послужат хорошим примером для обсуждения на уроках. А ещё мы любим делиться дополнительным материалами по теме курса: даём ссылки на статьи и полезные ресурсы или открываем доступ к вспомогательным урокам на онлайн-платформе Софт Культуры.

С поддержкой вне занятий

Если между занятиями возникнут вопросы или какие-либо трудности, пишите в чат вашей учебной группы — вам ответят преподаватель и куратор курса. А ещё чатик — это пространство для нетворкинга и неформального общения студентов и преподавателей, которое продолжит жить и после окончания курса.

С бессрочным доступом к видеоурокам

Каждое занятие курса записывается на видео — это скринкаст происходящего в Zoom. Студенты получают запись занятия на следующий день — все эти видео будут доступны бессрочно по специальной ссылке. Кроме того, в чате учебной группы преподаватели обычно делятся полезными материалами, ресурсами и презентациями — их всегда можно найти и скачать в истории переписки, ведь чат не прекращает существовать и после окончания курса.

СМОТРЕТЬ ВСЕ ВОЗМОЖНОСТИ ↓

/Наши преподаватели и кураторы

Павел Моисеев

Архитектор бюро Lifeforms, дизайнер интерьеров, сооснователь ampmbureau. Окончил МИИГАиК (Москва).

«ArchiCAD очень гибок и очень дружелюбен для новых пользователей. Каждый элемент интерфейса проиллюстрирован, и это позволяет быстро сориентироваться и начать работу.

На протяжении многих лет ArchiCAD остаётся моим основным рабочим инструментом — его функционал охватывает все основные задачи повседневного проектирования: от создания простых схем до совместной работы и выпуска рабочей документации».

Иоанн Диков

Архитектор, окончил МИИГАиК. Сотрудничал с бюро СХЕМА и AABA Architects, а затем в архитектурном бюро «Мастерская». Сейчас развивает собственную «Тихую студию». Ваня активно делится навыками работы в SketchUp со своими студентами на курсах и марафонах Софт Культуры.

«Низкий порог входа и разнообразные функции делают SketchUp идеальным для студенческих проектов. Простая настройка внутренних взаимодействий — для небольших команд. Быстрая подача и совместимость с другим софтом — для участников конкурсов. К тому же прогулка по модели, созданной в SketchUp, — удобное средство общения с заказчиком: софт имеет бесплатный вьювер, который легко и быстро устанавливается на любой компьютер. Мы в «Мастерской» используем SketchUp ежедневно».

Надежда Хаустова

Архитектор-дизайнер, визуализатор. Окончила СПбГАСУ по направлению архитектура. Работала в KATARSIS, занималась частным домостроением и дизайном интерьеров поселков в составе бюро DPA. Сейчас ушла в разработку больших коммерческих проектов для IT-компаний в BRIZstudio.

«Без Photoshop — никуда! Использую его для сборки схем любого масштаба: от плана парка до малых архитектурных форм. А ещё для создания коллажей и постобработки визуализаций».

/Отвечаем на ваши вопросы

Вы можете задать нам
вопрос — просто напишите:

Желающие пройти курс вместе с друзьями и коллегами получат скидку 10% на всю группу. Для этого, оформляя заявку, укажите имена участников группы — вместе вас должно быть не меньше 3 человек. Менеджер отправит контактному лицу ссылку на оплату общей суммы.

Как получить групповую скидку 10%?

Да, перед стартом курса мы просим студентов самостоятельно установить нужный софт на свой компьютер.
Если у вас возникнут трудности с установкой, мы поможем — для этого напишите в Telegram @hellosoftculture или на почту [email protected]. Лучше сделать это заранее, хотя бы за 1 день до старта обучения.

Мне нужно будет устанавливать программу самостоятельно?

Да, но только если вы пропустили лишь первое занятие — в таком случае вы сможете
наверстать первый день по видеозаписи и подключиться к группе со второго урока.
Присоединиться к курсу ещё позже нельзя.

Можно ли присоединиться к курсу с опозданием?

Если такое случится, сообщите нам об этом как можно скорее, и мы придумаем, как вам помочь.

Что будет, если я заболею во время курса или у меня сломается компьютер?

Оплатить курс можно сразу или частями: 50% до первого занятия и потом ещё 50% до середины курса.
Для этого оставьте комментарий при оформлении заявки и мы отправим вам специальную ссылки на частичную оплату.

Оплатить курс можно и в рассрочку картами «Халва» и «Свобода» — беспроцентная рассрочка доступна на 4 и 6 месяцев.

Место на курсе резервируется за студентом только после внесения хотя бы первой части оплаты.
Если группа уже набрана, то возможность оплаты автоматически закрывается до начала набора следующего курса.

Когда нужно оплатить курс? И можно ли сделать это частями?

Да, студенты архитектурных вузов и школ могут проходить все наши курсы и интенсивы по специальной студенческой цене.
А если покупать курс за 2 недели до старта, то сделать это можно еще дешевле по сниженной
Early Bird цене — экономия составит до 2 000₽ за курс.

Всем своим выпускникам мы даём скидку 10% на покупку любого второго курса в Софт Культуре,
и 20% на покупку третьего и всех последующих.
А ещё мы регулярно устраиваем различные акции — узнать о них можно в соцсетях проекта площадки.

В общем, скидок много, но они не суммируются друг с другом.

Есть ли у вас какие нибудь скидки? И как можно их получить?

Если вы откажетесь от прохождения курса до начала первого занятия,
мы сможем вернуть вам деньги или оставить их на вашем депозите. Возврат осуществляется
в течение трёх недель на карту, с которой была произведена оплата.

Если вы передумаете учиться во время или после первого занятия, то мы уже не сможем возместить вам стоимость курса.

Как вернуть деньги, если курс не понравится или я передумаю учиться?

Да, в конце курса мы можем выдать вам сертификат. Но опыт подсказывает, что навыки важнее
любых сертификатов: если при устройстве на работу от вас потребуется серьёзное знание
какого-то софта, вас просто проверят тестовым заданием, и сертификат тут не поможет.

Получу ли я сертификат о прохождении курса?

Наш сайт использует файлы cookie.
Продолжая использовать сайт, вы даёте согласие на работу с этими файлами.

Как нарисовать план этажа крошечного дома — Tiffany The Tiny Home

Вы готовы придать форму дизайну своего крошечного дома? Если да, то нарисовать план дома от руки — хорошая идея. Это также творческий процесс, которым я наслаждался при создании Shellmate Island. Это этап, на котором вы работаете со своими мыслями, мечтами, концепциями и воплощаете их в реальность. Как я писал в предыдущей статье (нажмите здесь, чтобы прочитать ее), говоря о важности чертежей, всегда полезно иметь поэтажный план того, где находятся вещи в вашем доме. Однако поначалу задача может показаться сложной! Но когда вы разделяете задачу на маленькие шаги, планирование вашего крошечного дома может показаться немного менее напряженным.

Ваше воображение — это первый шаг к созданию плана этажа крошечного дома, и я думаю, что именно это делает микродома такими уникальными! Предлагаю вам прибегнуть к технике «пузырьковой диаграммы». Это умная техника визуального представления каждой комнаты и участка крошечного дома, я сам визуальный человек, который я чувствую. Составьте список всех комнат дома, которые вы хотите, и организуйте элементы в группу. Например, вы можете сгруппировать гостиную и обеденный стол, чтобы использовать одни и те же столы для стандартных функций.

Завершив группировку, вы можете разрезать их на квадраты или круги. Мне нравится квадрат, так как, скорее всего, ваш трейлер квадратный. Здесь было бы полезно, если бы вы использовали свое воображение. Начните играть с расположением комнат и их связью друг с другом в крошечном доме! Например, подумайте, хотите ли вы, чтобы гостиная и столовая находились рядом друг с другом? Если да, то почему вам нравится такая схема? Какую пользу принесет вам эта договоренность? Думаете о пространстве кухни и ванной? Где вы хотите, чтобы они располагались в крошечном доме?

Хотите, чтобы ванная и кухня были рядом? Если да, вы можете начать размещать оба круга на одном конце и расположить остальные аспекты, такие как столовая, сон, лестница и отдых рядом. В этом процессе вам нужно максимально использовать свои навыки визуализации. Визуализируйте наилучший сценарий расположения комнат в вашем маленьком домике. Вы должны убедиться, что план крошечного дома полезен в пространстве и обеспечивает максимальный комфорт. Пока вы представляете и визуализируете, задайте себе несколько вопросов, например:

• Сможете ли вы быстро передвигаться в крошечном доме?

• Можете ли вы добавить все элементы, которые вы хотели включить в микродом вашей мечты?

• План этажа будет выглядеть лучше, если вы переместите расположение комнат?

• Как трейлер влияет на расположение комнат? Могу ли я использовать больше места на языке? Где колеса?

Как только вы закончите оценку всех возможных сценариев, вы убедитесь в плане этажа. Отсюда вы можете перейти к следующему шагу.

Всегда хорошо начинать по-старому! Все великие идеи сначала появляются на бумаге. Здесь было бы полезно, если бы вы сделали набросок. Тем не менее, чертеж полезен, когда вы делаете его в масштабе, так как он позволяет вам понять размер элементов и их связь с другими факторами для измерения. Вы можете использовать миллиметровую бумагу, чтобы начать делать наброски. Выберите графическую бумагу без интенсивной сетки. Если вы хотите, вы также можете распечатать свою миллиметровку. Используйте ручку, карандаш или волшебный маркер, чтобы облегчить вам работу.

Лучше всего, если квадрат сетки равен доступной части фута, например, 3 фута, 6 дюймов или даже 1 фут. Вы можете выбрать один из них (например, 6 дюймов), а затем умножить его на общее количество квадратов сетки в документе. Это может быть 30 x 39, что может дать вам 180×234. Вы также можете разделить дюймы на 12 для получения футов. Таким образом, на миллиметровой бумаге у вас будет комната шириной 15 футов и длиной 19 футов-6 дюймов. Здесь квадратный стол 24 дюйма может состоять из четырех квадратов сетки в ширину и четырех квадратов в длину. .

Когда вы делаете чертеж крошечного дома, вы можете использовать программное обеспечение для архитектурных чертежей или даже нанять его для ваших окончательных чертежей (я нанял кое-кого, и это стоило около 900 долларов). Сегодня вы столкнетесь с несколькими программами, которые являются дорогостоящими, доступными и бесплатными. Лучшие дизайнеры используют AutoCAD, но поначалу можно обойтись и без него. Вы найдете бесплатный инструмент для веб-дизайна плана этажа от той же компании. И на всякий случай, если у вас есть другое программное обеспечение, вы можете использовать его для своего дизайна.

• SketchUp

Многие планировщики крошечных домов используют SketchUp. Это бесплатная программа для 3D-моделирования, которую легко освоить и использовать. Когда вы используете это программное обеспечение, вы можете спроектировать план этажа крошечного дома, получить полномасштабный 3D-проект и увеличить другие детали крошечного дома. Для учебных пособий вы можете просмотреть онлайн и использовать видеоуроки и многому научиться на Youtube.

Не забывайте о толщине стенки! Это простая задача. Однако, когда вы игнорируете толщину стенки, она суммируется. Как правило, стена из стоек 2×4 с гипсокартоном толщиной ½ дюйма с обеих сторон имеет толщину 4 1/2 дюйма.

Вам также необходимо знать двери, так как размеры дверей в большинстве жилых помещений различаются. Ширина дверей шланга варьируется, как правило, с шагом 2 дюйма. Стандартная входная дверь имеет ширину три дюйма в большинстве новых домов и высоту от шести до восьми футов. Однако это очень широко, когда вы проектируете свой собственный план этажа крошечного дома. Старый размер входной двери имел толщину два дюйма и высоту восемь футов. мебель или приспособления. У вас мало места? Если да, вы можете выбрать раздвижную дверь. Варианты бесконечны, но всегда полезно постоянно держать эти вопросы в голове на протяжении всего процесса.

Тайное время, из-за окон любой крошечный дом кажется больше, чем он есть на самом деле. Это номер один, на котором я не экономил, и позаботился о том, чтобы их было много, а также нашел баланс между другими стенами, чтобы использовать пространство для других вещей, таких как телевизор или стеллажи. Обязательно создайте план этажа крошечного дома, нарисовав на нем окна. Размеры окон также сильно различаются. Обычная ширина стандартного плана этажа обычно составляет 1 фут-6 дюймов и 2 фута-6 дюймов. Если ваши окна качаются, вам нужно нарисовать качели на плане этажа и указать это.

Мебель в вашем доме должна быть практичной. Мебель занимает место. Итак, вам нужно приобрести измерительную ленту и измерить мебель дома и себя на ней. Вы можете просмотреть в Интернете несколько общих измерений, и они кажутся довольно точными. Это позволяет вам убедиться, что у вас достаточно места для этого удобного дивана для Netflix!

Большинство кухонных шкафов обычно имеют глубину 24 дюйма, которые поставляются со стойкой глубиной 25-1/2 дюйма. Стандартная ширина корпуса составляет 3 дюйма. Верхние шкафы обычно имеют глубину 12 дюймов и имеют такое же дыхание. Обычно 36 дюймов вашего рабочего пространства должно располагаться перед вашими шкафами. Следует также учитывать холодильник. Как вы думаете, вам нужен большой холодильник? Я использовал квартирные холодильники, которые кажутся идеальными для моего пространства и потребностей в еде.

Ванные комнаты в крошечных домах могут быстро стать маленькими. Я считаю, что это потому, что это одно из очень немногих мест, где действительно есть дверь. Углы являются наиболее недоиспользуемым пространством в большинстве домов, не говоря уже о ванной комнате. При проектировании ванной комнаты Deltec я позаботился о том, чтобы максимально увеличить пространство в углах. Душ и раковина находятся в углах, и это действительно увеличивает пространство на полу. Я бы поставил унитаз в угол, но в округе Сарасота он должен был находиться вдали от раковины.

Когда вы создаете план этажа крошечного дома, вы должны учитывать несколько особых соображений. Это:

• Сантехнические стены – У вас есть водопроводный туалет? Если да, сантехник должен провести через него вентиляционную трубу вертикально. Тиффани находится под раковиной, а не снаружи. В более жаркие месяцы во Флориде я замечаю исходящий от него запах и влагу, поэтому мне приходится некоторое время держать шкаф открытым. Следовательно, лучше всего расположить его близко к стене, чтобы отвлечься наружу.

• Стены сдвига. Если есть узкий и длинный дом, поперечные силы, возникающие в результате землетрясений и ветров, будут оказывать максимальную нагрузку на короткие стены. Именно обшивка стен способна выдержать такие усилия сдвига. Следовательно, хорошо не заполнять эти стены окнами и дверями, которые могут минимизировать пространство обшивки. В вашем плане постарайтесь держать окна и двери немного подальше от каждого внешнего угла. Это придаст больше прочности дому, если это то, о чем вы беспокоитесь.

Когда вы приступите к разработке собственного плана этажа крошечного дома, вам поможет любая соответствующая информация. Вам нужно больше вдохновения и идей? Если да, вы можете проверить некоторые планы крошечных домов в нашем FAQ (нажмите здесь, чтобы прочитать его). Если хотите, вы также можете связаться с экспертом по планированию крошечных домов, чтобы обсудить ваши планы.

Немногие начинающие владельцы крошечных домов также испытывают потребность в изучении фэн-шуй. Здесь вы можете найти несколько полезных советов по дизайну и планировке дома. Вы можете использовать эти принципы для плана этажа вашего крошечного дома, добавляя то, что вы считаете важным для себя.

И последнее, но не менее важное: хитрость заключается в упрощении. Всегда стремитесь создать простой план этажа, который будет менее загроможденным для лучшего потока дома. Вы можете добавить к нему интересные вариации, экспериментируя с высотой потолка и окон и выбором материалов. Все эти элементы сделают план этажа вашего крошечного дома полезным и надежным.

— Тим

Архитектурные планы — Как рисовать планы этажей

20 октября 2017 г.

Хотите увидеть все мои инструменты и снаряжение?

В этом учебном пособии по рисованию архитектурных планов я покажу вам точные настройки, толщину линий, стили пера и слои, которые я использую для разработки цифровых архитектурных чертежей для своей практики по архитектуре жилых домов. Мы сосредоточимся на том, как воссоздать план этажа, который вы видите на миниатюре ниже. Вы также узнаете, как архитекторы выбирают, что рисовать, как мы подходим к нашим рисункам концептуально и как мы организуем информацию.

Я использую AutoCAD для всех своих чертежных работ прямо сейчас, но вы можете делать это с помощью любого инструмента, который у вас есть: ручка, карандаш, Revit, другое программное обеспечение BIM, что вы выберете. Не инструменты делают рисунок, а вы. Я использую, вероятно, самую примитивную форму CAD, Autocad LT; так что это само по себе доказательство того, что вам не нужно программное обеспечение BIM за несколько тысяч долларов, чтобы делать красивые чертежи. Используйте любые инструменты, которые у вас есть.

Работа архитектора состоит в том, чтобы упорядочивать вещи, и это, безусловно, распространяется и на наши чертежи. Есть организация линий на странице — макет листа — и есть также порядок информации, которую вы изображаете — общая иерархия чертежа. Каждый из них требует, чтобы вы точно знали, что пытаетесь сообщить. Теперь я хочу, чтобы это было просто для этого урока, поэтому я действительно просто расскажу, как я рисую планы этажей, но принципы применимы ко всем различным типам рисунков. Цель плана этажа — показать отношения пространств друг к другу, все физические особенности внутренних и внешних пространств и точно описать реальные размеры этих отношений. Он также служит своего рода общей картой, показывающей команде специалистов, на которых вы полагаетесь при построении своей архитектуры, где искать дополнительную информацию. Так что это, естественно, диаграмма; мы не можем показать все, мы должны решить только то, что важно, и опустить остальное.

План этажа — это вид сверху на горизонтальный разрез здания, который обычно делается на высоте 4 фута над уровнем пола и, конечно же, нарисован в масштабе. Итак, первый принцип упорядочения заключается в том, что то, что вы вырезаете, — в первую очередь стены — всегда должно быть самыми толстыми линиями на странице. Таким образом, ключевая концепция номер один связана с весом линий, и если это запутанный термин, посмотрите видео в карточках для другого урока, где я точно описываю, что это такое, и его важность.

Эти рисунки выглядят так, потому что существует сильный контраст между толщиной очень тонких и очень толстых линий. В САПР, когда мы рисуем, мы рисуем на разных слоях. Каждый слой прозрачен, и они складываются вместе, образуя рисунок. Вы можете контролировать, что вы видите, а что нет, включая и выключая слои. Разделение вещей на слои позволяет нам изменять вес линий, среди прочего, чтобы быстро менять, что изображается как тяжелое, а что нет. Процесс проектирования включает в себя множество изменений, поэтому размещение вещей на отдельных слоях позволит вам эффективно вносить изменения. Теперь я предпочитаю делать вещи максимально простыми, особенно в этом упражнении: я настраиваю свои группы слоев по толщине линий, вот и все. Некоторые архитекторы и консультанты используют сотни слоев, и я полагаю, что в некоторых случаях имеет смысл предполагать, что вам нужен такой уровень контроля, но я рекомендую начать с нескольких. Мои находятся в файле шаблона, который я использую для начала новых рисунков, и они описаны очень просто: от тяжелых до сверхтонких. У меня также есть несколько полезных дополнительных слоев: один для аннотаций — таких вещей, как текст, размеры и детализированные пузыри, один для скрытых линий — чтобы показать что-то выше или ниже, а затем один для образцов штриховки. Я могу отключить любой ненужный мне слой, чтобы работать быстрее или в менее загроможденной среде. Таким образом, вам может понадобиться больше или меньше в зависимости от типа работы, которую вы выполняете, но это хорошее простое место для начала. Любые толстые линии, которые вы хотите нарисовать, вы наносите на толстый слой, очень тонкие — на сверхтонкий и так далее. Таким образом, это пуленепробиваемая система, заставляющая вас обращать внимание на толщину линий, которая, как мне кажется, является самой важной вещью в том, чтобы сделать ваши рисунки графически убедительными.

Моя программа CAD настроена на печать этих линий в соответствии с их цветом, а цвет назначается слоем. Поэтому, если я рисую на толстом слое, линия всегда белая, а белый цвет всегда соответствует определенной толщине линии. Есть смысл? Белый цвет всегда связан с определенной толщиной, которая задается в том, что Autocad называет таблицей цветов. Но все это не очень важно, потому что независимо от того, используете ли вы Autocad, вы можете просто изменить толщину линии. В Autocad я использую полилинии для изменения толщины, но даже в Autocad есть другие способы, и ваше программное обеспечение может называть это совсем по-другому. Изменяя толщину, это добавляет еще больше контроля над тем, насколько сильным является ваш рисунок, и что приятно, так это то, что он четко виден на экране как имеющий более толстую линию. Теперь, если вы начнете везде делать действительно толстые линии, просто оцените тот факт, что при изменении масштаба, в котором вы печатаете свой рисунок, линии будут выглядеть толще или тоньше, так что просто помните об этом. Для планов жилых этажей в масштабе четверть дюйма, которые я рисую здесь, мне нравится рисовать внешние края наружных стен на толстом слое и добавлять немного дополнительного эффекта, используя полилинию толщиной 1 дюйм. Если вы делаете шаблон рисунка с разной толщиной, вы можете настроить любой масштаб, в котором вы печатаете или работаете. Если вы рисуете от руки, сначала выложите стены, а затем вернитесь позже и добавьте более четкий контур более мягким грифелем или более темным пером.

Чтобы разобраться в деталях, на чертеже плана этажа внешние стены назначены толстому слою, и я показываю их в виде полилинии толщиной 1 дюйм, как я уже сказал. Средний слой по весу очень близок к тяжелому, поэтому я использую его для акцентирования таких вещей, как верхние подступенки лестниц, подпорные стены или группы валунов. Я использую «светлый» слой для краев пола, дверных плит, оконных рам, прилавков, шкафов и сантехники, а дверные створки и подоконники я наношу сверхтонким слоем. Также на «высококачественный» слой я помещаю все элементы стен, такие как линии каркаса стоек или подложки, такие как фанерная обшивка или подложка из плитки. Но об этом чуть позже. Мебель отрисовывается на сверхтонком слое, штриховки в полу на слое штриховки, шкафы и прилавки штрихуются по-разному в зависимости от их высоты. Верхние линии находятся на «скрытом» слое, а текст и аннотации — на «текстовом» слое, снова подробнее об этом через минуту.

Следующей ключевой концепцией является использование экранирования. Здесь я говорю не о штриховке как таковой, а об использовании веса экранированного пера. Я использую все от экрана 10% до экрана 80%. В моей таблице цветов — файле, который сообщает моему принтеру, что печатать — я назначил цветам 201–208 различных соответствующих весов экранированного пера. Таким образом, все, что соответствует цвету 201, печатается как 10-процентный экран, 202 — как 20-процентный и так далее. И вы можете применить это к своим толстым линиям для еще большего контроля над тем, как что-то выглядит, и для еще большего разнообразия, вы также можете изменить тип линии. Возьмите линию толщиной 1 дюйм и назначьте ей цвет 201 и скрытый тип линии, и теперь у вас есть толстая пунктирная линия с экраном 10%, который может быть удобен для отображения вентиляционных каналов, например, на плане этажа, или используйте сплошную линию для поручней или вентиляционных жалюзи на фасаде.

Вы также можете применить эту технику к нашей следующей ключевой концепции: использование штриховки для добавления глубины и детализации. Штрихи — это в основном узоры, которые заполняют определенные границы вашего рисунка, они могут состоять из крошечных точек, форм, пересекающихся линий или штрихпунктирных линий или — мой личный фаворит — сплошных тел. Когда вы начинаете использовать штриховки вместе с весами экранированного пера, у вас есть почти безграничные возможности для создания глубины и тонкости в ваших рисунках.

Я использую штриховки для затенения наружных стен — то, что архитекторы называют poche — на этом рисунке это 80%-й экран на сплошной штриховке, поэтому цвет 208 на слое штриховки. Я использую штриховки для обозначения материалов: например, деревянного пола, бетонных блоков или узоров плитки, а также я использую их для тени и тени, чтобы привлечь внимание к чему-то важному на рисунке. На планах этажей я использую различные масштабы точечных люков, скажем, на нисходящей лестнице или в виде наклонных линий, чтобы показать стену частичной высоты, шкаф или поверхность столешницы. Я также использую сплошные экранированные люки на всех своих застекленных поверхностях на внешних фасадах с экранированием от 40 до 60%. Я использую их и для фона деревьев, которые вы видите здесь, на чертежах фасадов. В основном я использую их везде, где только могу, потому что они помогают привлечь внимание к важным вещам и добавляют мягкости рисунку, который, как мне кажется, выглядит непонятным, я думаю, живописным.

Масштабные элементы: добавляя мебель, масштабные фигурки, автомобили, деревья и другие элементы для обозначения масштаба, вы создадите реальное ощущение того, что ваша архитектура предназначена для проживания. Это также гарантирует, что вы адаптируете обычные элементы, которые потребуются вашим конечным пользователям для функционального использования архитектуры. Знание того, что ваш клиент хочет использовать 8-дюймовый диван, поможет вам найти розетки поблизости и убедиться, что они не мешают распахиванию двери.

Когда вы рисуете планы, хорошо бы подумать и о материалах и системах. Ничего страшного, если вам не хватает этой информации на раннем этапе, и вы работаете над концептуальными планами, но мне нравится начинать хотя бы с некоторого представления о том, как я буду строить здание. Например, это внешняя каменная кладка? Есть ли стеклянная навесная стена? Бетон, стены с деревянным каркасом, отделка, каждый из этих материалов имеет толщину, и когда вы начинаете поворачивать углы и добавлять изгибы или если вы начинаете пересекать разные здания или поверхности, знание того, что это за материалы, становится действительно важным при рисовании.

Ваш окончательный чертеж плана этажа может быть как общим, так и подробным, как вы хотите, но чем больше деталей вы наполните свой рисунок, тем более полезным инструментом он будет позже, когда вы рисуете детали колонн или выясняете, как застекленная стена соединяется с бетонной подпорной стеной. Когда я начинаю рисовать план, я выбираю толщину стены и некоторые основные отделки в качестве отправной точки. Итак, здесь я начал с того, что выложил внешнюю сторону каркасной стены на сверхтонком слое. Для нашего проекта бухты кальмаров мы фактически начали с двойной стены 2×4 снаружи, разнесенной на расстояние, чтобы предотвратить тепловые мосты. Итак, я сместил внешний периметр на три с половиной дюйма по ширине стены 2×4, затем на четверть дюйма для излома, затем еще на три с половиной для внутренней стены из стоек. Затем я сместил толщину внутренней отделки на ½ дюйма для гипсокартона, затем снаружи на 1/2 дюйма для внешней обшивки и еще один дюйм для наружных стен, обшитых гонтом. Теперь, попутно, когда цены вернулись на двойную стеновую систему 2×4, она оказалась намного дороже, чем мы ожидали, поэтому нам пришлось изменить ее обратно на стены 2×6. Теперь, поскольку изготовление окон занимает много времени, это изменение фактически произошло после того, как наши окна были заказаны, и поэтому эти проемы были зафиксированы на плане, нам пришлось использовать эти проемы. Итак, нам осталось решить эту деталь во внутренних углах. Знание фактических систем и размеров всего, что их окружает, позволило нам спроектировать отделку вокруг окон, которая не только соответствовала деталям остальной части проекта, но и создавала впечатление, что это было преднамеренное дизайнерское решение. Так что, когда вы можете, шоу заканчивается. Они также заполняют этот тонкий слой линий, который делает контраст между толстым и тонким по-настоящему ярким.

Наконец, вишенка на торте, у нас есть аннотации. Аннотации завершают информацию, которую вы передаете на плане. Они действительно являются важными ориентирами для подрядчика, поэтому они должны быть очень четко организованы. Я использую красный текст, чтобы было понятно, что аннотации являются частью другой системы заказов, а также тем, на что нужно обратить внимание. И, честно говоря, чернила стоят всего несколько копеек, чтобы печатать их в цвете… Я думаю, это того стоит. Вы также можете сделать его синим или серым, что бы вы ни выбрали. Мне нравится красный цвет, потому что легко указать на заметку и сказать, что она отмечена красным, трудно не заметить, верно? Кстати, это работает в обоих направлениях, поэтому, если это ваша ошибка, это будет довольно очевидно! Аннотации описывают то, что вы не можете нарисовать, они ссылаются на другие рисунки и детали, и все они должны находиться на слое «текст», чтобы вы могли включать и выключать их по мере необходимости для презентации или при внесении других изменений в план. Аннотации со временем разрастаются, поначалу они будут базовыми элементами, такими как метки комнат, и их количество будет постепенно увеличиваться по мере того, как вы принимаете дизайнерские решения.
