Как правильно строить крышу дома. Двухскатная крыша своими руками: чертежи, фото и видео. Самый распространенный тип крыш у загородных домов в России – двускатные: две соединенных под коньком плоскости, расположенные под углом друг к другу и к горизонтальной поверхности. Если делается двускатная крыша своими руками не стоит забывать об угле наклона – он не может быть меньше десяти градусов (в зависимости от зоны строительства). На торцах конструкции расположены участки вертикальной стены (фронтоны), скрывающие чердачное или мансардное помещение. Схема стропильной системы двухскатной крыши.
Благодаря наклону, на поверхности двускатной крыши не скапливаются лужи во время дождей, а весной, при таянии снега, вода скатывается по кровле на землю. Длинные (не менее 40 сантиметров) свесы по бокам кровли обеспечивают защиту боковых стен дома от осадков. Кроме того, двускатная кровля – ветроустойчивая конструкция. Если будет делаться двухскатная крыша дома своими руками #8212; делайте все согласно проекта.
Ведь все эти достоинства кровля приобретает при грамотном расчете нагрузок, внимательном подборе материалов и аккуратном монтаже. При расчете учитывается вес будущего покрытия, ветровые и снеговые нагрузки в регионе, планируемый уклон крыши, материал и конструкция дома. Чертежи двухскатной крыши. Как сделать двухскатную крышу. Стропила – это несущая часть конструкции.

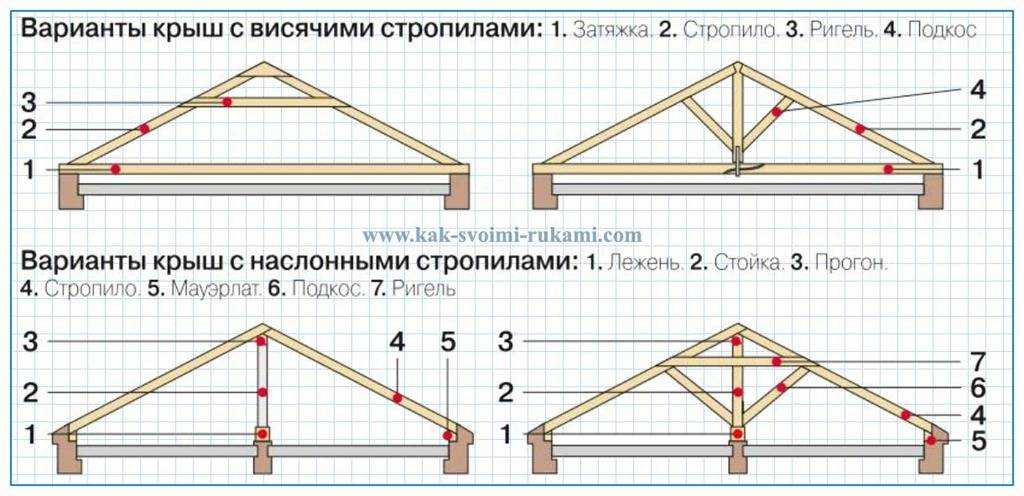

Установка стропильной системы двускатной крыши обычно выполняется с помощью качественного квадратного бруса с сечением 15 на 15 сантиметров (обязательно нужен расчет). Одна из самых прочных, неприхотливых и при этом недорогих пород дерева для стропильного бруса – сосна. Иногда для стропил используется металлический профиль. 1. Основой стропильной конструкции является мауэрлат – брус, уложенный по периметру стен на некотором расстоянии от края (в конструкции металлических стропил для той же цели используется швеллер см. чертежи). На стену под брусом помещается гидроизоляция (например, рубероид), а он сам обрабатывается антисептиком.
Назначение этой части системы – распределять нагрузку от стропил на стены и связывать кровлю со стеной. Устанавливается на кирпичные, газо- и пенобетонные стены. На деревянных и брусовых в этом качестве используется верхний венец сруба. Существуют разные способы монтажа мауэрлата (см чертежи и фото): на арматурный пояс из железобетона, непосредственно на кирпичную кладку (в этом случае для прочности можно снаружи заподлицо со стеной обложить брус кирпичом), просто фиксируется к стене анкерными болтами. 2. Установка фронтонов (торцевых треугольников). Бывают каркасные и кирпичные. Каркасные чаще выполняются из дерева и последствии обшиваются каким-нибудь листовым материалом. Кирпичные – кладка, являющаяся фактическим продолжением кирпичной стены. 3. Верхние углы треугольников становятся опорой для конькового бруса. Параллельно ему ниже располагаются боковые прогоны, с опорой на боковые стороны треугольников. Для небольших домов стараются брать цельный брус. Если длина дома больше шести метров, приходится использовать строительные фермы и делать составной.
Важно: можно продлить концы прогонов так, чтобы они выступали за плоскости фронтонов. В этом случае нагрузка от свесов с торцевых сторон придется на выступающие части, а не на середину крыши. 4. Стропила опирают одной стороной на мауэрлат, другой – на коньковый брус (см. фото и чертежи). Как правило, устанавливаются промежуточные опоры – раскосы (диагональные балки), стойки и т.д. назначение которых – укрепление конструкции и частичная разгрузка ее частей. Стропила свисают за стены (становятся основой для будущих свесов). Если длины не хватает, их наращивают доской («кобылкой. Видео #171;Схема стропильной системы двухскатной крыши#187. Когда делается двухскатная крыша своими руками можно сразу сделать и утепление, чтобы не мучаться потом изнутри. Если предусмотрено последнее #8212; не забыть сделать пароизоляцию и затем приступать к утеплению изнутри. 1. По нижней части стропил располагается пароизолирующая пленка. 2. Между самими стропилами устанавливается утеплитель (минеральная вата.
3. Сверху стропила вместе с утеплителем снова покрывается пароизоляцией. На получившийся каркас крыши монтируется обрешетка, которая будет основой для кровельного покрытия. Ее выполняют из досок, влагостойких модификаций ОSB и ДСП. Под профнастил в этом качестве может использоваться оцинкованный стальной профиль. Видео #171;Как сделать двускатную крышу#187. Укладка зависит от типа будущего покрытия. – под рубероид и другие рулонные материалы, битумную черепицу делается сплошная обрешетка (интервалы между заготовками на компенсацию термических расширений не более полсантиметра. – под металлопрофиль или шифер – разреженная, с шагом до полутора метров. – для большинства материалов – стандартная, 30-40 сантиметров. На шаг обрешетки могут влиять в совокупности угол наклона крыши и тип кровельного материала: например, ондулин при малом уклоне крыши кладут на сплошную обрешетку, а чем больше уклон, тем больше допустимый шаг (вплоть до шестидесяти сантиметров. Кровельное покрытие. Технология монтажа покрытия двухскатной крыши зависит от кровельного материала (см.
фото). В этом качестве могут использоваться. – композитная черепица и т.д. Все эти покрытия имеют свои преимущества и недостатки, а также различаются по цене. Последним этапом проводится установка коньковых и торцевых планок, монтаж карнизов. Необходимые элементы, как правило, присутствуют в комплекте кровельного материала, их установка производится в соответствии с технологией для данного покрытия. По окончании этого двухскатная крыша своими руками готова можно переходить к внутренней облицовке и другим работам по обустройству мансарды или чердака. Как сделать крышу дома своими руками. Как сделать крышу дома своими руками? Именно для ответа на этот вопрос была написана данная статья. Про утеплительные материалы, и кровельное покрытие, уже всем давно все известно, по этой причине, в данной статье мы остановимся на том, как правильно выполнить каркас под кровлю. Мауэрлат для двускатной крыши. Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля.
Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли. Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором. Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен. Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями.
Укрепление каркаса крыши. При строительстве кровли, обязательным условием является обустройство надежного каркаса. Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны. Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм. Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу. Первый гвоздь прибивают сквозь стропило к мауэрлату в диагональной плоскости. Второй гвоздь забивается точно так же, только с обратной стороны. Забивка третьего гвоздя производиться под углом 90° сверху. Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону. Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку.
В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты. Как сделать крышу дома своими руками видео урок. Как правильно построить крышу дома. В настоящее время многие владельцы частных домов или дач стараются самостоятельно построить крышу, так это не только позволяет сэкономить средства, но и сделать работу на совесть. В данной статье мы рассмотрим, как правильно построить крышу дома двускатную и покрыть ее металлочерепицей. Каркас для крыши. Каркасом для крыши дома является стропильная система, так называемый скелет нашей конструкции, к которому будет крепиться кровля. Сооружается эта конструкция из балок, стропил и мауэрлата. Мауэрлат – это своеобразный фундамент крыши, который равномерно распределяет нагрузку, размером 15Х15 сантиметров в сечении, которую кладут параллельно коньку крыши и по оси стены, на нее будут опираться стропила. Важно знать, что мауэрлат надо укладывать на расстоянии более чем на 5 см от стены и крепить его к стене, чтобы при сильном ветре эта конструкция не рухнула.
Для этого между кирпичами прокладывают прочный канат (катанка) на расстоянии 1 метра, оставляя свисать концы, к которым после привязывают брус. Если вы планируете позже штукатурить стены, то катанку пропитывают раствором. Как произвести монтаж. Для того чтобы выяснить, как правильно построить крышу дома, надо узнать, как провести монтаж каркаса. Самым оптимальным размером балок для крыши является сечение 7Х15 сантиметров. Для того чтобы прикрепить стропила, делаются специальные вырезы на расстоянии около 20 см. Далее к мауэрлату крепятся балки через стропило по диагонали с одной и другой стороны при помощи строительных гвоздей. Для более крепкой сцепки балки притягивают так, чтобы конец одной балки был внахлест с концом параллельной. Далее делается ригель, который позволяет усилить кровлю и сократить воздействие на мауэрлат распорной силы. Для этого скрепляются стропильные ноги при помощи балок сечением 5Х15 друг с другом. Что такое обрешетка. Чтобы перекрыть крышу используют обрешетку, которая должна быть сплошной; если вы планируете крыть крышу металлочерепицей или другой мягкой кровлей.
Для шиферного настила подходит разряженная обрешетка. Для этого вам потребуется целые деревянные доски толщиной до 25 сантиметров. Важно, чтобы эти доски были целостные, без сколов и трещин. Как правило, длину одной доски рассчитывают исходя из длины двух пролетов между стропилами (обычно 200 см.). Для формирования конька крыши доски крепятся практически вплотную друг к другу ( не менее 5 мм между ними) длинными гвоздями. Важном этапом строительства крыши является создание вентиляции, которая позволит не только не скапливаться излишней влаги на чердаке, но и продлить срок эксплуатации кровли. Для этого в обрешетки делаются зазоры с каждой стороны по 2-3 штуки, которые начинаются в нижней части свеса, а заканчиваются немного выше. К верхнему зазору крепится вытяжка, через которую и будет поступать воздух. Для того чтобы защитить кровлю от конденсата, укладывается подкладочный слой на обрешетку. Устанавливаются так же капельники и карнизы, состоящие из металла и защищающие от влаги карниз.
Завершающий этап. Завершающим этапом является установка кровли. Чтобы правильно посчитать, сколько понадобиться стройматериалов, надо к расстоянию от карниза крыши до конька прибавить длину свеса и перехлестов. Первый лист кровли кладут к торцу, выравнивая у карниза. Затем еще один лист кладется внахлест, следующий #8212; сбоку. Четвертый лист укрывного материала кладется над вторым. Далее все ровняется, и крепят к обрешетке при помощи специальных кровельных саморезов. На завершающем этапе делают подшивку из дерева. Теперь вы знаете, как правильно построить крышу дома. Желаем вам легкой стройки и крепкой крыши. Комментариев пока нет.
Как построить двускатную крышу частного дома
Технология строительства двускатной крыши считается самым простым из всех конструктивных решений. Важным моментом является то, что этот тип кровли разнообразен, и нет необходимости вести строительство в соответствии с определенным типовым проектом. Планируя, как построить двускатную крышу, вы должны знать, что существует варианты двускатных крыш: с неодинаковыми уклонами, с широкой двускатной и нависающей конструкцией.
Двускатная крыша считается самым практичным дизайном и не обременительным по цене. Снег соскальзывает с нее под собственным весом, а летом она защищена от застоя воды.
- 1 Каковы основные преимущества выбора этого типа кровли?
- 2 Пошаговое строительство двускатной крыши частного дома
- 2.1 1.Сделать обрешетку
- 2.2 2.Соорудить стропильную систему
- 2.3 3. Закрепите основную балку
- 2.4 4. Смонтировать хребет
- 3 Требования к двускатной крыше
- 4 Принципы утепления двускатной крыши
- 5 Как удлинить остроконечный свес крыши
Каковы основные преимущества выбора этого типа кровли?
Двускатная крыша.Процесс строительства.
- Крыша дома дает небольшую нагрузку на фундамент.
- Низкая стоимость.
- Не нужна помощь экспертов для возведения.
- Никаких переговоров с архитектором.
- Нет необходимости заказывать проект дома и крыши.
- Дополнительное жилое пространство.
- Не нужно специальное оборудования.
Конструкция двускатной крыши спроектирована таким образом, что ей ни по чем ни ветер ни выпадающий снег, но она также равномерно распределяет и передает нагрузку на фундамент дома и его стены.
Пошаговое строительство двускатной крыши частного дома
1.Сделать обрешетку
Тип обшивки зависит от вида кровли. Для металлочерепицы подойдет разреженная обшивка, а для битумной черепицы подойдет сплошная.
2.Соорудить стропильную систему
Крепеж конька
Соберите стропила на земле, а затем поднимите подготовленные секции вверх. Каждая секция должна быть прикреплена к настенной панели. Начните с двух внешних секций и выровняйте все средние секции в соответствии с ними. Другие части, такие как свесы, опоры, балки, ребра и так далее устанавливаются впоследствии в качестве дополнительных элементов.
Стропила чаще всего сооружают из обрезных досок размером не менее 3х10 см. Несущая балка изготовлена из деревянного бруса размером 10х10 см.
Для продольных балок и прилегающих подпорок выделены все доски размером 3х10 см, но только двойные.
3. Закрепите основную балку
Надежно закрепите основную балку, так как вся конструкция будет опираться на нее. Положите гидроизоляцию между настенной панелью и стеной. Для гидроизоляции хорошо подойдет рубероид. Стропила должны быть пригвождены с уклоном к несущей балке с помощью винтов.
4. Смонтировать хребет
Установите ребристую балку, состоящую из двух стержней. Монтаж гребня проводится после гидроизоляции. Если ширина подпорок стропил составляет более 6м, примените метод с наклонными стропилами. Этот метод более сложен, чем установка с подвесными стропилами, так как требует использования промежуточных подпорок и дополнительного выступа.
Требования к двускатной крыше
Существует пара правил относительно того, как построить двускатную крышу, которая будет стоять много лет:
- Крыша должна быть сделана из легких материалов для кровли.
- Изоляция – главная особенность кровельной конструкции мансарды.
- Положите изоляционный слой с обеих сторон. Гидроизоляция вашей кровли следует начинать с укладки гидроизоляционного материала с внешней стороны, а затем изнутри устанавливается тепло – и пароизоляция.
Принципы утепления двускатной крыши
Планируя, как сделать каркас двускатной крыши, которая будет надежной защитой от перепадов температур, позаботьтесь о надлежащей изоляции и водонепроницаемой системе. Укладывая гидроизоляционные материалы (пароизоляция и утеплитель) в правильном порядке, вы сможете добиться того, что в доме будет тепло и сухо.
Сначала нужно уложить пароизоляцию, прижимая ее к стропилам с помощью гвоздевых лент. Минеральная вата или любой другой утеплитель схожих свойств укладывается сверху.
Гидроизоляция, покрывающая изоляцию, крепится под обшивкой, а кровельный материал фактически размещается сверху.
Как удлинить остроконечный свес крыши
Для организации выступа двускатного конца для стандартной крыши необходимо удлинить ребристую балку за фасадом на предварительно проверенную длину с помощью нарезанных стропил.
Затем несущие балки, закрепленные на фермах, растягиваются таким же образо
После этого необходимо закрепить карнизную доску на торцах конька и несущих балок. Чтобы улучшить вид дома снаружи, рекомендуется установить софиты. Такой подход обеспечивает гарантированную защиту пространства под карнизом от обдува дождевой водой.
При монтаже боковых карнизов кровельные балки должны выходить за пределы плоскости наружной стены. Длина выступов в этом случае зависит от ширины отмостки фундамента и высоты здания. После укладки кровельного материала вы приступаете к закреплению концов балок. Вы можете использовать необрезанную доску и обшить ее в дальнейшем декоративной вагонкой или другим материалом.
В результате вы узнали, как построить двухскатную крышу частного дома с горизонтальной нижней частью. Затем вы можете перейти к наружной отделке.
7 популярных идей дизайна двускатной крыши для улучшения вашего дома
Двускатная крыша обычно также известна как скатная крыша.
Как следует из названия, это тип крыши с двумя наклонными сторонами, вершина которых достигает центра. Остроконечная крыша обычно предпочтительнее, потому что она предотвращает капание воды с навесов на крыше и имеет низкую стоимость по сравнению с другими видами крыш, такими как двускатная или плоская крыша. Конструкции двускатных крыш можно настроить, используя цвета, формы и расположение, хотя существующих типов не так много. Если вы хотите сочетание декора, функциональности, современного вида и элегантности, двускатная крыша определенно добьется всего этого.
pontevedrafocus.com
Pinterest/Джинджерлюсилья
Pinterest/Адория Гипсон Уильямсон
houzz.com
thinkco.com
adrianarchitecture.org
tulsaprotech.com
gosmartbricks.com/
archdaily.com
builderonline.com
centennialhic.com
крыша с короной.com
1. Передние двускатные крыши
Этот тип крыш восходит к доколониальной эпохе. Передний фронтон или фронтон переднего крыльца обычно представляет собой ложную переднюю крышу, которая сама по себе не является крышей.
Этот вид подходит, если ваш дом уже построен и вы хотите пристройку для украшения или других целей. Это очень хорошо в качестве доводки, если вы уже закончили с кровлей и хотите добавить еще штриха. Единственным недостатком фронтона является его уязвимость к ветру. Для двускатной крыши вашего переднего крыльца вы можете изменить эстетику с различными формами деревянных или кирпичных конструкций прямо под крышей, вы также можете придать ей приятный цвет, чтобы ваше переднее крыльцо могло произвести идеальное первое впечатление о вашем доме. . Одна элегантная вещь, которую вы можете использовать, чтобы добавить эстетики этой крыше, — это красивые яркие окна, которые привлекают внимание.
pontevedrafocus.comjhmrad.com
2. Голландские двускатные крыши
Этот тип крыши чаще всего используется в качестве промежуточной точки между вальмовой и двускатной крышами, поскольку представляет собой гибрид обеих. Крыша выглядит как вальмовая с двускатной крышей наверху. Этот тип дизайна также может работать, если вы уже построили свою крышу и хотите добавить.
Голландская двускатная крыша красива и отличается, и, по сути, она обеспечивает больше места. Так, например, если вы ищете больше чердачного пространства, но не хотите выбирать между двускатной крышей и вальмовой крышей, голландская двускатная крыша идеально подходит для этого. Хотя эта идея дизайна двускатной крыши создает больше места и больше красоты, вы должны быть осторожны с конструкцией, потому что она подвержена протечкам, если она не сделана должным образом.
Pinterest/GingerlucilleaPinterest/Adoria Gipson Williamson
3. Поперечная двускатная крыша
Поперечная двускатная крыша представляет собой крышу, по крайней мере, с двумя фронтонами, соединенными вместе на перпендикулярном пересечении. Этот дизайн придает вашему дому очень красивый вид, а дизайн привлекает внимание таким образом, что вы можете просто сесть за пределами своего дома и потеряться, глядя на него. Вы можете иметь до четырех фронтонов, объединенных в каждом углу вашего дома. Этот дизайн определенно превосходит большинство других в создании пространства, потому что у вас есть в 4 раза больше, чем вы можете получить, например, с передней двускатной крышей.
Хотя крестообразная двускатная крыша является одной из самых сложных и сложных конструкций двускатной крыши, она, несомненно, красива, и, очевидно, немногие из лучших вещей даются легко. Вы также можете добавить красоты этой конструкции за счет материалов, прикрепленных непосредственно под крышей.
houzz.comthoughtco.comoldhouses.com
4. Боковая двускатная крыша
Боковой фронтон, в отличие от других форм фронтонов, не имеет фронтона на крыше, обращенного к главной улице, а имеет структуру, обращенную в сторону дома. Вы можете установить боковую двускатную крышу, чтобы улучшить вид на дом с определенного угла, отличного от фронтального/заднего. Еще одна вещь, которую этот дизайн делает для вас, это то, что; в случаях, когда ветер дует через переднюю или заднюю часть дома, будьте уверены, что вы в безопасности.
adrianarchitecture.orgtulsaprotech.com
5. Двускатная крыша
Двускатная крыша на самом деле представляет собой стандартную двускатную крышу, но в этом случае треугольная часть крыши более очерчена и расширена на каждом конце двускатной крыши.
Таким образом, крыша делает дом более длинным и определенно дает вам больше места внутри и пространство для эстетики снаружи. Если вы не торопитесь с этой идеей дизайна крыши, вы можете превратить свой мягкий дизайн в прекрасный шедевр, который обязательно заставит людей спрашивать, как вы этого добились. Как и некоторые другие виды, вы также должны быть осторожны, так как они также могут быть подвержены утечкам.
gosmartbricks.com
6. Деревянная двускатная крыша
Строительство двускатной крыши требует лучших материалов для повышения эстетичности и решения всех проблем протечек и сильных ветров. Вот почему деревянная двускатная крыша для многих является самой грозной идеей. Деревянная двускатная крыша может стать для вас идеальным выбором кровли, поскольку она лучше всего подходит для любой погоды. Еще одним их преимуществом является то, что они термоустойчивы к солнечным лучам, обеспечивая идеальную температуру в помещении.
archdaily.combuilderonline.com
7. Двускатная крыша из битумной черепицы
Двускатные крыши проще всего крыть битумной черепицей из-за конструкции крыши, идущей сверху вниз, и битумная черепица укладывается именно в таком порядке.
Кровля из битумной черепицы лучше всего подходит, если вы стремитесь сократить расходы и хотите получить наилучшее соотношение цены и качества. Хотите простую в установке и доступную кровельную идею? Тогда асфальтовая галька – лучший выбор.
piqsels.comcentennialhic.comroofwithcrown.com
Двускатные крыши, безусловно, прекрасное дополнение к вашему дому, и, как и все другие дизайнерские идеи, вы можете изменять, добавлять, удалять и настраивать их по своему вкусу. Существует широкий выбор конструкций двускатных крыш, и все они долговечны и удивительны. Однако помните, что их может быть не так просто изменить после исправления, поэтому вы должны быть уверены, прежде чем использовать любую из этих идей.
Я пишу для decoist.
Следующий пост
Как создать двускатную крышу в Rhino 3D
Добро пожаловать в наш урок по созданию двускатной крыши с помощью Rhino от Architecture Genie. Двускатная крыша – это классическая конструкция, которую можно встретить как в жилых, так и в коммерческих строениях.
Он имеет треугольную форму и имеет фронтоны или треугольные стены на каждом конце. Хотя создание двускатной крыши в Rhino поначалу может показаться сложным, мы разберем процесс шаг за шагом, чтобы даже те, кто не знаком с программой, могли уверенно справиться с этой задачей.
В этом руководстве мы также проведем вас через процесс строительства двускатной крыши сразу на нескольких зданиях, что позволит вам быстро создавать модели участков, экономя время на моделировании каждого здания по отдельности. Кроме того, переход к другим типам крыш, которые вы можете создать, упоминается в конце этой статьи.
Итак, являетесь ли вы опытным пользователем или новичком, желающим узнать больше о Rhino, мы надеемся, что это руководство окажется для вас полезным и вы узнаете из него что-то новое.
Как сделать двускатную крышу в Rhino шаг за шагом
В приведенном ниже упражнении по архитектурному моделированию будет показан точный процесс создания двускатной крыши, чтобы вы могли построить идеальную крышу для своей модели.
Процесс начинается с уже установленных стен здания и заканчивается добавлением дополнительных деталей, таких как изменение текстуры крыши, чтобы подготовить ее к экспорту.
Мы рекомендуем следовать за вашей собственной моделью в Rhino, так как это упростит задачу.
Шаг 1: Постройте стены здания
Чтобы добавить здание на крышу, вам нужно будет начать с моделирования стен, чтобы вы знали, где проходит граница крыши, и вы могли представить себе, где фронтоны крыши. будет.
Для этого вы можете использовать инструмент «Прямоугольник», чтобы создать контур стены на одной плоскости в Rhino, а затем использовать «Смещение» команда для определения толщины стены. Затем команда «PlanarSrf» , которая создаст поверхность между контуром внешней стены и внутренней.
Чтобы получить более подробное руководство по этому вопросу, прочтите также статью о том, как создать стену в Rhino, которая проведет вас через это, прежде чем создавать крышу.
” , чтобы сформировать контур, как показано ниже. Желательно, чтобы это было как можно более точным, поскольку вы могли бы создать технический чертеж (например, план) из этой модели в будущем, и наличие правильных размеров с самого начала поможет вам.
Шаг 2: Сначала создайте край крыши
Начните с контура крыши и создания кривой, обводя внешнюю стену модели. После этого используйте команду «Смещение» для создания свеса крыши.
На этом шаге вы можете уточнить точные размеры свеса, если модель масштабируется, но можно угадать, какой длины должен быть свес, исходя из того, что выглядит точным. Полезно отметить, что чем больше расстояние смещения, тем меньше наклон фронтонов крыши.
В результате вам, возможно, придется переходить от шага 2 к шагу 3, чтобы подобрать фронтон, подходящий для вашей крыши. Чтобы было понятно, мы сделали кривые модели красными, добавив их на другой слой.
Затем переместите внешнюю линию смещенной кривой немного вниз.
Нажмите на эти две линии, которые вы создали, и выполните команду «Loft» . Это должно дать вам самый внешний край крыши, и вы можете начать раскрашивать его, чтобы различать его между стенами модели.
Шаг 3: Используйте команду скругления для создания фронтонов крыши
Теперь, когда вы создали свес крыши на предыдущем шаге, теперь легко скруглить все фронтоны крыши, которые вы хотите. Команда «скругление» продолжает угол кривой, которую вы создали, поскольку кривые встречаются в одной точке, как показано ниже зеленым цветом.
Просто введите команду, а затем выберите два наклонных конца каждого выступа, где должен появиться треугольник. Линии должны продолжаться, чтобы встретиться в одной точке.
Опять же, было бы полезно сделать это на другом слое, потому что при окончательной доработке модели эти кривые можно удалить. В любом случае вам может понадобиться также переключить настройки, которые вы создаете для этих скруглений, чтобы создать линии, которые не имеют радиуса, и хотите ли вы удлинить двускатную крышу, используя дугу или линию.
Все эти настройки можно изменить в панели команд после ввода команды «скругление» .
После того, как вы это сделаете, соедините линии треугольника, который вы создали, чтобы сформировать контур крыши, которую вы хотите. Убедитесь, что вы уверены в том, с какой стороны вы хотите сформировать фронтон (где есть треугольная форма) и с какой стороны вы хотите сделать плоский край.
Шаг 4: Лофт кривых для создания крыши
Как вы видите, крыша начинает обретать форму, и на этом этапе к крыше добавляются окончательные поверхности, чтобы она выглядела реалистично. Иногда на этом шаге вы можете обнаружить, что вам нужно вернуться и повторить шаг 1, так как поверхности крыши имеют не такой угол, как вы хотите.
Тем не менее, путем проб и ошибок вы должны быть в состоянии придумать рабочий дизайн, двигаясь вперед и назад, изучая шаги.
Чтобы завершить этот шаг, введите команду «Лофт» , а затем выберите каждую сторону треугольника, чтобы создать крышу треугольной формы.
Кроме того, выберите конец двускатной крыши и верхнюю линию, которую вы создали в конце шага 3, чтобы также создать более длинные трапециевидные формы крыши. В нашем примере это сделано оранжевым цветом.
Оставьте любые части крыши, которые будут накладываться друг на друга, так как это то, для чего нужен последний шаг урока.
Шаг 5: Вытяните остальную часть крыши с заданным направлением и базовой точкой
Чтобы завершить последнюю секцию крыши, вместо того, чтобы продолжать чердак, что приведет к перекрытию форм, вы можете выдавить конец крыши. крыша.
Во-первых, введите «ExtrudeCrv» в командную строку и нажмите на два края треугольной формы. Затем нажмите «Ввод».
Затем используйте настройки при вызове этой команды, чтобы выбрать «базовая точка» , которая находится в конце выступа, а затем, используя настройки «направление» , щелкните конец этой кривой, который находится рядом с концом крыши.
Наконец, закройте конец треугольной формы, что можно сделать снова с помощью команды «Лофт» , и это последний шаг в создании крыши вашей модели Rhino.
Чтобы крыша отображалась лучше, мы изменили цвета слоев крыши и отобразили ее в «арктический» вид , чтобы было понятно, как выглядит окончательный дизайн. Мы надеемся, что вы сможете правильно следовать инструкциям.
Теперь вы сможете добавить в свой дом мебель, может быть, лестницу и даже масштабные фигуры, чтобы сделать модель более реалистичной изнутри.
В дополнение к этому, снаружи вы можете добавить фасад здания в Rhino 3D, следуя этому руководству, чтобы действительно оживить вашу модель.
Какие еще типы крыш можно создавать в Rhino?
Если вы не уверены в конструкции двускатной крыши, которая является наиболее распространенной конструкцией крыши, вы можете создать конструкцию крыши, которая больше соответствует вашему вкусу.
Изогнутая черепичная крыша
Изогнутая черепичная крыша представляет собой кровельную систему, в которой черепица имеет слегка изогнутую или арочную форму.
Черепица, которая используется на них, предназначена для использования на контурных или закругленных крышах, а не на более распространенных плоских или скатных крышах.
Точно так же плитка обычно изготавливается из глины или бетона и обжигается в печи для затвердевания и придания ей характерного цвета и текстуры. При моделировании этого в Rhino вы можете использовать плагин рендеринга, такой как Vray или Lumion, или, возможно, добавить текстуры в Rhino, чтобы представить его.
Колонны навеса
У входа в здание можно смоделировать колонны навеса, если вы хотите, чтобы здание представляло нечто более классическое. Это отличный способ добавить укрытие ко входу в здание, которое вы моделируете.
Параметрический потолок
Параметрический потолок — это тип потолочного дизайна, который создает индивидуальную, сложную и динамичную геометрическую форму с использованием кодов Rhino и, возможно, плагинов. Параметрический потолок создается путем настройки набора переменных или «параметров» для создания различных форм, узоров и визуальных эффектов.
Эти параметры могут включать размер, форму и ориентацию отдельных элементов, составляющих потолок, а также их общую компоновку и расстояние между ними. Полученный дизайн потолка может быть очень скульптурным и органичным, или он может быть более геометрическим и точным по внешнему виду.
То, как будет выглядеть параметрический потолок, зависит от дизайнера, так как это зависит только от способа создания потолка. В современной и современной архитектуре и дизайне параметрические потолки становятся все более частыми и популярными методами оформления.
Чтобы сохранить современный вид внутри здания, вы также можете сделать часть потолка треугольной.
Купол
Изучая, как создать купол в Rhino 3D, вы можете следовать нашему руководству. Симметричная структура купола может быть использована для создания внутреннего потолка здания или внешней крыши и достигается путем создания ряда арок, которые встречаются в центральной точке, создавая полусферическую форму.
Используйте это как альтернативу двускатной крыше, если здание, к которому вы добавляете крышу, уже имеет сферическую форму или у вас есть конструктивные требования к зданию, например, необходимость равномерного распределения веса.
