Как правильно делать утепление фундамента частного дома снаружи — схема укладки утеплителя для основания, материалы для теплоизоляции
Утепление фундамента дома снаружи – это обязательная процедура для многих климатических широт России. Если про теплоизоляцию кровли и стен с внутренней стороны знает любой домовладелец, то процесс защиты основания от холода с улицы часто обделен вниманием. Многие считают, что если железобетонная лента находиться под землей, то ей не страшны минуса. Но в зимний период в бетоне могут образовываться микроскопические трещины. Чтобы в помещении частного строения было всегда тепло и уютно, необходима качественная изоляция от внешних воздействий, о которой и пойдет речь. Рассмотрим основные характеристики самых популярных теплоизоляторов, которые предлагает частным застройщикам и компаниям строительный рынок.
Содержание статьи
- Зачем утеплять фундамент
- Требования к основанию
- Какой утеплитель выбрать
- Пошаговая схема утепления ленточного фундамента
- Заключение
Зачем утеплять фундамент
Первая распространенная причина – частые перепады влажности грунтов и температур, которые приводят к появлению щелей, сколов и разрушению.
Энергосбережение – еще один немаловажный аспект для хозяина, который хочет минимизировать затраты на отопление. Благодаря правильно выбранному теплоизоляционному материалу можно на треть сократить утечку теплого воздуха. Помимо этого, теплоизолятор защищает от:
-
попадания прохлады в жилые помещения, от чего микроклимат становится неблагоприятным; -
повреждений коммуникационных систем; -
излишней влаги, которая может навредить всему строению в целом.
Из вышеперечисленных примеров можно сделать вывод, что основание важно тщательно изолировать от разного рода воздействий. Это убережет его от постепенного разрушения.
Требования к основанию
Повышенная нагрузка и частые перепады температур негативно сказываются на бетоне – вода, накопившаяся за лето, зимой замерзает, в результате появляются трещины различных размеров.
И как следствие: пол холодный, в сильные морозы на стенах появляется иней.
Чтобы этого избежать, нужно правильно выбрать теплоизолятор, чтобы добиться максимального эффекта. Материал утеплителя для фундамента дома снаружи должен соответствовать следующим требованиям:
-
минимальная теплопроводность; -
обладать водонепроницаемостью; -
быть максимально прочным и долговечным не разрушаться от резких перепадов температур; -
не давать дополнительной нагрузки на конструкцию.
Остальные параметры, как паропроницаемость и горючесть, особого значения не имеют, так как часть сооружения, находящаяся под землей, обладает небольшим риском возгорания.
Какой утеплитель выбрать
Теплоизоляторы, произведенные с применением минерало-ватных компонентов, в данном случае не рассматривается, так как они способны впитывать влагу, от чего их способность сохранять тепло резко снижается.
Практически не обладает устойчивостью к механическим воздействиям, что приводит к повреждениям теплоизолирующего слоя уже на этапе обратной отсыпки. Давление и влажность почвы приведет к сильной усадке, что сведет эффективность такой системы практически к нулю.
А вот полимерные плиты полностью лишены вышеописанных недостатков, что дает возможность выполнить качественную тепловую изоляцию в любых условиях. Например, напыляемый пенополиуритан не требует дополнительной защиты от воздействия влажной среды, если он закрыто ячеистый, а почва на строительной площадке сухая с глубоким залеганием грунтовых вод. Прежде чем ответить на вопрос, чем лучше утеплять фундамент частного дома снаружи, рассмотрим основные виды продукции, предназначенной для сохранения хорошего микроклимата в помещении.
Пенолистирол
Это пенопласт, самый распространенный и недорогой у него есть масса достоинств:
-
малый удельный вес; -
геометрически правильная форма листа; -
простота в монтаже; -
много вариантов плотности; -
водонепроницаем; не деформируется; -
устойчив к механическим нагрузкам; -
спокойно контактирует со многими строительными составами.
Пенолистирол широко применяется в сфере строительства, его используют для сооружения звукоизолирующих перегородок, для утепления стен, пола, мансардного пространства и других конструкций. На заметку! Пенопласт толщиной 100 мм способен удерживать тепло как кирпичная стена сечением 50 см.
Пенополиуретан
ППУ – это напыляемая снаружи теплоизоляция для фундамента, которую в последнее время стали использовать для бетонных основ. Этот материал отличается тем, что в результате получается прочное, плотное бесшовное покрытие. Технические характеристики пенополиуритана таковы, что позволяют обустроить теплоизоляционный слой, способный защитить сооружение от влаги – это существенно упрощает процесс обустройства защитных барьеров. Еще один плюс ППУ – он обладает отличной адгезией с любой основой, будь то цемент, дерево, камень или металл. Он не только легко наносится на участки со сложным рельефом, но и заполняет все трещины.
Существует 2 способа нанесения данного теплоизолятора – напыление и заливка. Первый применятся для всего строения начиная от котлована и заканчивая под кровельным пространством. Для качественного распыления компоненты помещаются в парогенераторную установку, в которой смешиваются с воздухом. Готовая смесь подается под давлением и хорошо сцепляется с поверхностью. Затвердевание происходит в считанные минуты, поэтому после проведения изоляционных мероприятий можно сразу приступать к обратной отсыпке и отделке наземной части. Минус этого метода в том, что без специальной аппаратуры выполнить теплоизоляционные работы не получится. Заливка применяется очень редко – это технологически сложный процесс.
Экструдированный пенополистирол
Этот продукт изготавливается путем экструзии, поэтому его характеристики и технические показатели значительно выше, чем у пенопласта. Он намного прочнее, полностью противостоит близкому залеганию грунтовых вод, при этом имеет минимальную теплопроводность и паророницаемость.
Даже при длительном воздействии сырости на плиту, на ней не появляется плесень и грибок.
Стоит также отметить, что ЭППС при небольшой толщине намного эффективнее, чем пенопласт. Еще один плюс – по краям есть пазы, для герметичного соединения между собой, и удобства монтажа. Прочность пенополиуритана такова, что он выдерживает значительные нагрузки, которым подвергается основа, не дает усадки и не расплющивается.
Для выбора подходящего строителя дома по желаемой технологии малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле подрядчиков видны примеры работ и отзывы, можно запросить оценку стоимости их работ.
Найти компанию для строительства коробки дома »
Пошаговая схема утепления ленточного фундамента
Это популярная и востребованная конструкция у частных застройщиков, она не только простой в сборке, но и дает возможность обустроить подвальное помещение, цокольный этаж.
Именно по этой причине необходимо очень грамотно подойти к вопросу, чем лучше утеплить основание дома снаружи, ведь у каждого материала своя технология применения.
Несъемная опалубка
Метод, который можно осуществить на первоначальном этапе обустройства монолитной ленты. При этом решаются 2 проблемы: первая – теплоизоляция стенок со стороны улицы, вторая – изнутри. Часто такую методику называют 2 в 1.
На рынке можно встретить 2 типа: щитовой и блочный. Первый вариант применяется намного чаще, так как блоки, соединяемые перемычками, существенно снижают прочность основы из бетона. Производят подобные изделия из различных компонентов, но наиболее популярными является пенополистирол. Технология заливки очень простая:
-
собирают постоянную деревянную опалубку; -
производят обратную отсыпку и одновременно готовят «корыто» для отмостки – утрамбовывают грунт; -
отсыпают песчано-гравийную подушку; -
укладывают гидроизоляцию; -
дно траншеи устилают плитами пенополистирола; -
производят армирование; заливают смесь.
Она имеет свои неоспоримые преимущества:
-
кротчайшее время для быстрой теплоизоляции нижней части строения, по сравнению с другими методами; -
простота в монтаже, что существенно сокращает время работ; -
невысокая стоимость обустройства; -
экономия средств на отопление; -
устойчивость к старению и длительный срок эксплуатации.
Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.
Найти компанию по генподряду и стройнадзору »
Важный момент – при выборе, необходимо обратить внимание на материал изготовления изделий и купить наиболее оптимальный вариант для конкретного типа грунта.
Для этого лучше обратиться к профессионалам.
Утепление пенополистиролом
Этим изолятором утепляют уже полностью готовое сооружение, поэтому обычно теплоизолятор наносят только на внешние стенки. м можно проводить во время строительства или на старое основание, если на нем появились щели, через которые холодный воздух попадает в помещение. Стоит отметить, что на этапе застройки провести утеплительные мероприятия намного проще.
Что касается реставрации, то сложность состоит в том, что вначале откапывают конструкцию до пятки, затем хорошо его очистить от прилипшей почвы. Затем приступают к изоляционным мероприятиям в следующей последовательности:
-
наносят гидроизоляционный слой, состоящий из праймера и рулонных гидроизоляторов, напаиваемых внахлест, для улучшения герметичности; готовят цементный состав, на который впоследствии будут крепиться плиты утеплителя. Его можно сделать самостоятельно или купить готовую к применению смесь. Монтирование теплоизоляции без использования клея недопустимо – битум имеет агрессивную среду, которая негативно влияет на пенополистирол;
-
в наземной части монолитной основы производят дополнительное крепление на специальные дюбеля со шляпкой «гриб»; -
производят обратную отсыпку и обустраивают отмостку; -
далее, идет финишное оформление цоколя, для этого наносят клеевой состав на всю наземную плоскость, армируют его стекловолокном, штукатурят.
Монтирование теплоизоляции без использования клея недопустимо – битум имеет агрессивную среду, которая негативно влияет на пенополистирол;
После высыхания раствора можно произвести облицовку керамогранитом. Нельзя применять мастики битумные вкупе с плитным утеплителем – состав достаточно текуч, поэтому должного сцепления с поверхностью не получиться.
Утепление напыляемым пенополиуретаном
Это самый дорогой вид теплоизоляции, но самый надежный. В результате получается ровная бесшовная плоскость из вспененного полиуретана, который очень хорошо контактирует с любыми плоскостями и способен замаскировать микроскопические трещины в фундаменте.
Прежде чем приступить к нанесению, стенки хорошо очищают от пыли и грязи, при этом утеплительные мероприятия проходят быстро.
Существует два вида ППУ – одно- и двухкомпонентный. Если во втором случае не обойтись без специального оборудования, которое работает по принципу смесителя – под давлением смешивает и вспенивает компоненты. Однокомпонентный ППУ прост в применении – он выпускается в аэрозольных баллонах вместимостью 1 литр. Распылить материал достаточно просто даже для новичка. Стоит оговориться, что такой метод хорош только для небольших площадей, или же когда необходимо нанести тонкий слой – до 2 см.
Напыляемый пенополиуретан имеет высокую адгезию с любыми поверхностями, поэтому перед напылением желательно закрыть финишную облицовку фасада, отмыть его от пены руками будет очень сложно, а иногда и невозможно. Основные достоинства:
-
тепло- и шумоизоляция высокого качества – структура легкая, пористая; -
вероятность образования мостков холода незначительная – нет швов и стыков; -
универсальность – можно наносить на части любой конфигурации; -
высокая адгезия к любой плоскости, исключением является полиэтилен; -
длительный срок службы – теплоизоляционная способность снижается после 25 лет; -
не поддерживает горение – самозатухает; -
быстрое нанесение без предварительной подготовки.
Еще один неоспоримый плюс данного теплоизолятора – нет необходимости обустраивать гидроизоляционный слой. Водопоглощение у пены минимальное, главное, правильно смонтировать дренажную систему и коммуникации водоотведения, но это необходимо только в случае с влажными грунтами. Кроме этого, при оштукатуривания цоколя не нужно дополнительно армировать – стыков нет и трещины не появятся.
Утепление керамзитом
Это насыпной продукт, который в настоящее время очень редко применяют для обустройства теплоизоляции (исключая подвальные помещения). Обусловлено тем, что у него высокое водопоглощение и теплопроводность, если сравнивать с полимерными плитами. Если принято решение применить данный изолятор для изоляции бетонного основания, то придется монтировать качественную гидроизоляцию не только на стенки, но и обтягивать пленкой сами керамзитовые шарики.
Сделать 100% герметичную камеру не получиться, поэтому со временем он наберет влагу и потеряет свои свойства – под землей он не просохнет.
А мокрый клинкерный продукт теряет свои изоляционные способности практически на 40%. Теплопроводность нельзя назвать максимальной, поэтому для качественной теплозащиты засыпают не менее 50 см в толщину.
Подобный материал для утепления фундамента снаружи используют по следующей технологии: роют котлован, или до подошвы основы производят выемку почвы; при помощи полиэтилена в 200 мк. обустраивают гидроизоляцию: дно-стенка: всыпают керамзит до уровня земли; выравнивают поверхность и уплотняют; сверху пленка, засыпанная песком; заливают отмосток.
Основными преимуществами этого теплоизолятора является стоимость и экологичность. Со вторым, конечно, не поспоришь, а что касается цены, то учитывая количество требуемого изолятора, монтаж гидроизоляции и трудозатраты, то она выходит достаточно высокой в конечном итоге.
Продукт отлично подходит для потолка и пола – он легкий и не оказывает дополнительной нагрузки на конструкцию. Часто его применяю при обустройстве закрытых теплотрасс, для минимизации потери тепла.
Этот метод не подходит для теплоизоляции стен, и кровли, поэтому придется покупать другой изолятор, соответствующих погодным условиям в данном регионе.
Заключение
На вопрос, как правильно и чем лучше утеплить фундамент частного дома снаружи, ответить однозначно невозможно. Есть определенные нюансы и критерии, по которым определяется вид теплоизолятора – ремонтные или строительные работы, качество грунта на участке, близость залегания грунтовых вод, склонность почвы к пучению, глубина промерзания, бюджет, конструкционные особенности – для бетонной ленты подходит один способ, для плитного другой и так далее. Разобраться в этих вопросах простому обывателю очень сложно, даже имея представление о фронте работ и какую-нибудь инструкцию. Поэтому советуем обратиться к профессионалам, которые проведут все необходимые изыскания, и предложат вариант утепления, соответствующий конкретному случаю и бюджету клиента. В штате компании Building Companion состоят дипломированные специалисты с опытом, которые помогут сделать Ваш коттедж теплым и уютным.
Утепление фундамента дома: как утеплять фундамент дома правильно в различных случаях
Наши предыдущие публикации показали, что утепление дома снизу — то, о чем домовладельцы задумываются в последнюю очередь. А строители с проектировщиками не всегда вовремя подсказывают правильные решения.
Architekturfotografie Steffen Spitzner
Зачем утеплять, если утеплять не обязательно?
В российском СНиП 23-02-2003 «Тепловая защита зданий» утепление ограждающих конструкций по грунту никак не нормируется. Но не потому, что утеплять не надо! А потому, что отечественные нормативы ориентированы в первую очередь на многоквартирные здания с подвалами.
Факт: Утеплять фундамент частного дома категорически необходимо:
- чтобы по полу «не дуло»;
- чтобы коммуникации на входе не замерзали;
- и главное — чтобы мелкозаглубленный фундамент не «загулял» зимой, под воздействием сил морозного пучения.
Mad About Your House
Наденьте тапочки
Непременные спутники плохо утепленного снизу жилища — шерстяные носки, тапочки и паласы. Потому что по полу «дует».
В советское время ковры массово появились в многоквартирных домах во второй половине 1970-х годов — вместе с пришедшей в массовое строительство «рационализацией»: линолеумом на горбатой бетонной стяжке пола (в квартирах «с паркетом» — хрущевках и «брежневках» — по полу можно было ходить в одних носках).
Как результат, целое поколение домовладельцев выросло с установкой, что бетонные полы «панелек» — это плохо. Но проблема не в бетоне, а в его утеплении. Неутепленная по периметру бетонная плита — это мостик холода, выводящий тепло на улицу. Если проект включает бетонный пол или перекрытие в тепловой контур здания — это не плохо, а замечательно. При таком утеплении бетонный массив становится таким же тепловым аккумулятором, как кирпичная печь.
Именно так необходимо делать в частном доме.
РамСваи
Разберитесь с фундаментом
В современном загородном домостроении распространены три конструктивных типа фундаментов.
- Низкобюджетный и массовый в «дачном» сегменте — винтовые сваи.
- Для постоянного проживания обычно выбирают многочисленные вариации на тему «шведской плиты».
- Промежуточное место занимают ленточные фундаменты, которые, опять-таки, в зависимости от бюджета и характеристик грунтов, могут быть сборными или монолитными, мелкозаглубленными или опираться на грунты, расположенные ниже точек промерзания.
В каждом конкретном случае выбор типа фундамента зависит от несущей способности грунтов, типа (точнее, веса) строения, и, разумеется, финансовых возможностей.
ПО ТЕМЕ…
Хороший вопрос: Как вовремя заметить дефекты фундамента
СТК «Каминыч»
Обзор характеристик разных типов фундаментов не входит в задачи публикации.
Если речь о теплом доме, гораздо важнее, что у вас под полом. Здесь также возможны три варианта:
1. Под полом гуляет ветер. Если у вас фундамент на бетонных столбах или винтовых сваях, утеплять надо нижнее перекрытие.
2. Под домом — неотапливаемое подвальное помещение (погреб, мастерская, хозяйственные помещения в цоколе). Утеплять следует нижнее (надподвальное) перекрытие, а также вертикальные стены цоколя — «по грунту» и «по воздуху».
3. Монолитная бетонная плита. С одной стороны, нет подвала — значит, и нет проблем с подвальной сыростью. С другой — бетон неважный теплоизолятор, зато отличный тепловой аккумулятор. И неразумно никак не использовать его термальную массу. Надо по максимуму включить бетонный массив в тепловой контур здания: для этого монолитный фундамент утепляется и снизу (по грунту), и по цоколю.
Artecology
Если ветер гуляет под полом
+ Свайные и столбчатые фундаменты — экономичный вариант для дачи.
+ Они минимизируют экологическую нагрузку на ландшафт. Удобны для участков со сложным рельефом и перепадом высот.
+ Здесь нет сырого подвала, а значит, нет необходимости заботиться о его вентиляции.
+ Задачу отвода талых и дождевых вод (если под домом лужи) решают подсыпка песком и поверхностный дренаж.
Сам фундамент защищать от холода не надо, но нижнее перекрытие по деревянным балкам необходимо утеплять, и очень аккуратно: так же, как и верхнее (чердачное) перекрытие. То есть, слой утеплителя в «горизонталях» должен быть в полтора-два раза толще, чем в «вертикалях» (наружных стенах). При этом состав «пирога» нижнего перекрытия отличается от верхнего.
Экодом
Что важно:
1. Пленки и мембраны снизу не должны препятствовать высыханию утеплителя. Но неправильный подбор пароизоляции снизу может обернуться проблемой: паропроницаемые мембраны пропускают водяные пары (то есть, высыхать они не мешают).
В то же время они будут удерживать воду на поверхности. Таким образом, паропроницаемая защита будет работать только до первой протечки. А если у вас нет сплошной гидроизоляции пола, потоп не заставит себя долго ждать.
2. Чтобы в дом не проникали мыши (они портят не только домашние запасы, но и утеплитель). Для защиты от грызунов и в качестве несущей основы для укладки плитных утеплителей рекомендуется использовать оцинкованную стальную сетку.
3. Чтобы само перекрытие не продувалось. Непродуваемые слои в строительстве называют ветрозащитой. Но в данном случае это слово не совсем верно отражает суть и сбивает потребителя с толку.
Поясним: герметичность нужна не для защиты от гуляющего в подполье ветра, а чтобы исключить подсос холодного воздуха с улицы в прогретое помещение. А это серьезная проблема: иногда достаточно поднести руку к щели в полу, или возле плинтуса, чтобы почувствовать, как из нее дует.
Как исключить «продув»? — В качестве нижнего утепляющего слоя используйте высокоплотные (не требующие ветрозащиты) марки фасадной каменной ваты.
Сверху, на утеплитель — сплошную ветрозащитную пленку с нахлестами, проклеенными специальным скотчем. Это не единственный рецепт утепления нижнего перекрытия. Но при применении любых утепляющих материалов (например, устанавливаемого враспор листового пенополистирола или насыпной теплоизоляции), также не следует забывать ни о сетке от мышей снизу, ни о сплошной герметизации сверху.
Слой минераловатного или пенополистирольного утепления в перекрытии должен быть в полтора-два раза толще расчетного значения для стен (более точные параметры — предмет теплотехнических расчетов).
Нижний слой утепления должен иметь повышенную паропроницаемость, верхний (непосредственно под полом) — быть непродуваемым.
Необходимая толщина утеплителя рассчитывается по формуле d = Rλ (d — толщина материала, λ — коэффициент теплопроводности материала, R — нормативное значение сопротивления теплопередаче, рассчитываемое для каждого региона в зависимости от продолжительности отопительного периода).
Информацию о составе слоев утепления нижнего перекрытия уточняйте в альбомах типовых решений на сайтах производителей теплоизоляции.
ПО ТЕМЕ…
Подробнее об утеплении перекрытия в материале «Как правильно: Утеплить крышу, чтобы она не «плакала»
Ксения Бобрикова. Xenia Design Studio
Если дом с подвалом (то есть, оптимальный вариант для тех, кто живет за городом постоянно)
Подвал, в котором можно встать в полный рост, может быть и мастерской, и дополнительным помещением для хозяйственных нужд, и погребом для хранения запасов и заготовок.
В подвале прохладно летом и сохраняется плюсовая температура зимой.
Подвальные помещения, вне зависимости от того, как они используются, также должны утепляться. Но еще и сами подвалы требуют качественной вентиляции, гидроизоляции и регулярного обслуживания.
Что утеплять в доме с подвалом?
- Нижнее (надподвальное) перекрытие над холодным подвалом (погребом) — точно так же, как в предыдущем случае.
- Доступ в погреб (подвал) должен плотно закрываться герметичным люком с утепленной крышкой.
- Вертикальные поверхности (цоколь снаружи) — гидроизолируются рулонными материалами на битумной основе и утепляются листовым экструдированным пенополистиролом — как «по воздуху», так и «по грунту».
Разумеется, облицовывать цоколь (ленточный фундамент) нужно на стадии строительства.
ОБ ЭТОМ…
Как правильно: Гидроизоляция фундамента дома
Vinis BMC Production
На какую глубину утеплять такой фундамент
В идеале — на глубину промерзания грунта (для средней полосы России — 1,2–1,5 м). Но если углубиться не удается (например, сам фундамент мелкого заложения) — требуется теплая отмостка (также из ЭППС) по периметру.
Для чего утеплять цоколь
Чтобы он не замерзал. Во-первых, промораживания не простят ни расположенные в подвале коммуникации, ни хранимые в погребе домашние заготовки.
Во-вторых, переходы температуры «через ноль» разрушают влажный бетон. А какой бы качественной ни была вентиляция и как бы вы ни осушали подвал, избавиться от избыточной влажности, а также от воды в порах и микротрещинах на нижнем (подземном) уровне — не удастся.
ООО «ЭКОГИДРОМОНТАЖ»
В-третьих, при недостаточном заглублении основания (опоры фундамента выше точки промерзания) и высоком уровне грунтовых вод в лютые холода фундамент может «гульнуть» под воздействием сил морозного пучения.
Не забывайте:
- О приточной и вытяжной вентиляции. Приточная — в виде зарешеченных отверстий-продухов в цоколе. Вытяжная — утепленный вертикальный вентканал, проходящий через все этажи и заканчивающийся «зонтиком» (дефлектором) на крыше.
- О регулярном осмотре, ремонте, консервации на зиму. Перед наступлением холодов вентиляционные отверстия следует закрывать. В межсезонье — проводить осушение и антисептическую обработку подполья.
- О гидроизоляции, дренаже, отводе талых и дождевых вод.
ОБ ЭТОМ…
Как правильно: Защищаем подвал от влаги
Aleksey Kulyukin
Если у вас — УШП либо «вариации на тему»
Фундамент типа УШП (утепленная шведская плита) выбирают и дачники, и домовладельцы, ориентированные на постоянное проживание за городом.
Плюсы и минусы:
+ надежное ровное основание пола первого этажа, можно отапливать помещения «теплым полом»;
+ нет подвала и головной боли, связанной с его обслуживанием;
+ при правильном утеплении и включении в тепловой контур здания получается теплый дом, требующий минимальных затрат на отопление;
− не подходит для участков с большим перепадом высот и сложным рельефом;
− низкое расположение входа в дом: небольшая высота отметки пола первого этажа;
− зависимость от человеческого фактора при проектировании и монтаже; ошибки дорого обходятся, а подчас и неустранимы.
Aleksey Kulyukin
Важно: В пригородном домостроении встречаются самые разные «фантазии» на тему монолитно-плитных фундаментов. Некоторые действительно удачные, а иные, мягко говоря, не очень. Чаще всего это просто армированная плита из монолитного бетона, утепленная пенополистиролом по периметру. При недостаточной толщине утеплителя «теплый пол» будет прогревать не только дом, но и земные недра, а при неважном утеплении по периметру — отапливать улицу. «Правильная» УШП требует утепления со всех сторон. То есть, пенополистирол укладывается на дно котлована и по внешнему периметру опалубки, а при обводненных грунтах также предусматривается теплая отмостка по периметру.
Фото «До»
DEKÅ Entreprenad AB
В последние годы популярна еще одна скандинавская разработка, получившая в наших краях рабочее название «утепленная финская плита» (УФП). Ее основное отличие от «условно-шведской» — утепление не снизу (по грунту), а в промежуточном слое, между собственно холодным фундаментом и бетонной стяжкой. Чтобы разобраться, как спроектировать и построить дом на таком фундаменте, одной публикации недостаточно. Желающим имеет смысл обращаться к специализированной литературе и квалифицированным проектировщикам.
ООО «ЭКОГИДРОМОНТАЖ»
Не забывайте:

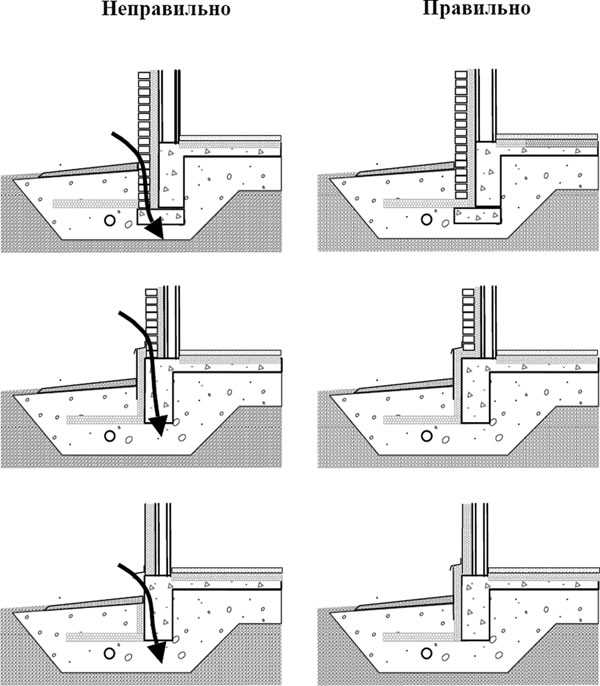

- О мостиках холода. Вне зависимости от того, какая конструкция принимается за основу, важен общий принцип: бетонный массив, аккумулирующий тепло, заключается в пенополистирольный «термос». При этом утепление фундамента по периметру плавно переходит в утепление наружных стен, исключающее мостики холода.
- О теплой отмостке по периметру — вокруг дома. Она необходима, если грунт обводнен — для исключения подвижек и промерзания коммуникаций. В то же время такая отмостка может снизить теплопотери и спасти дом с фундаментом, недостаточно качественно утепленным при строительстве.
ШалеСтрой
ВАША ОЧЕРЕДЬ…
Нам интересен ваш опыт. Расскажите, какой вариант утепления дома снизу вы выбрали, и удалось ли вам решить проблему повышенных теплопотерь?
ООО «ЭКОГИДРОМОНТАЖ»
Как изолировать фундамент — Build It
Авторизоваться
Поделиться артикулом:
Войдите/зарегистрируйтесь, чтобы сохранить статью на потом
Build It
Хорошая энергоэффективность начинается с нуля. Тим Доэрти рассказывает, что вам нужно знать, чтобы обеспечить изоляцию фундамента
Тим Доэрти
28 июля 2018 г.
Когда мы думаем о фундаментах, большинство из нас, вероятно, представляют себе простые ленточные или траншейные варианты, в которых бетонные и блочные фундаменты располагаются только под внешними и внутренними несущими стенами. Но если вы думаете о своей стратегии изоляции, вам также необходимо учитывать тип первого этажа, который вы используете.
Например, опорные плиты должны иметь собственное основание из соответствующим образом уплотненного твердого сердечника и песчаной насыпи. Между тем, подвесные полы — будь то деревянные или бетонные — напрямую поддерживаются внешними стенами и фундаментом дома. Таким образом, все становится частью одного и того же теплового элемента.
Энергоэффективность
Почти все дома, построенные до 1980 года, имеют холодный цокольный этаж. Не учитывались потери тепла через опорный грунт или, что еще хуже, активные сквозняки через щели
в подвесных конструкциях.
Очевидно, что с тех пор стандарты значительно изменились, но изменились и наши ожидания. В настоящее время в моде деревянные, каменные или фарфоровые полы, укладываемые на полы с подогревом, чтобы у нас было ощущение уюта под ногами; и это автоматически означает, что нам нужна лучшая изоляция.
Установка этого может быть проблемой для ремонтников, но есть много вариантов для людей, которые строят сами с нуля.
На этой иллюстрации от Viking House показан пакет Passive House Budget Build, который включает высокоизолированный фундамент, рассчитанный на достижение коэффициента теплопередачи 0,10 Вт/м2K
Строительные нормы и правила устанавливают целевые значения U для потерь тепла через фундамент. Наиболее распространенные решения обычно составляют от 0,14 до 0,18 Вт/м2К, но ограничение составляет 0,25 Вт/м2К. Существуют также минимальные стандарты воздухонепроницаемости (10 воздухообменов в час), которые большинство самостроителей стремятся улучшить.
В целом, это демонстрирует нашу растущую нетерпимость к сквознякам фундамента дома, которые могут подорвать улучшение изоляции стен и ткани крыши. Поэтому в настоящее время считается, что правильная тепловая обработка пола и фундамента играет огромную роль в общих характеристиках здания.
Несущие плиты и траншейные фундаменты
Наиболее распространенным типом фундамента является траншейная насыпь, при которой выкапывается достаточно глубокая и широкая траншея, прежде чем она будет полностью заполнена товарным бетоном.
Этот подход часто сочетается с опорной плитой для конструкции пола, которая обычно представляет собой бетон толщиной 100-150 мм, залитый на месте поверх должным образом уплотненного твердого основания. Эта установка означает, что плита не зависит от фундамента стены по периметру, поэтому изоляция может быть встроена либо под, либо поверх конструкции первого этажа.
В обоих сценариях тип изоляции должен иметь соответствующую плотность, чтобы выдерживать прилагаемые нагрузки. Он также должен иметь низкое водопоглощение, а также быть в целом устойчивым к загрязнениям, особенно там, где часть или все это может быть под влагонепроницаемой мембраной (DPM).
Поэтому наиболее часто используемыми продуктами являются вспененный полистирол (EPS), который формуется из гранул вспененного стирола; или экструдированный полистирол (XPS), который представляет собой однородный ячеистый пенопласт.
Если вы укладываете изоляцию поверх бетонной плиты, вы также можете рассмотреть возможность использования жестких листов из полиизоцианурата (PIR), которые имеют интегрированную подложку из фольги для повышения производительности.
Всякий раз, когда вы или ваш проектировщик указываете детали и тип изоляции, очень важно следовать техническим рекомендациям производителя, чтобы гарантировать, что продукт, который вы планируете использовать, подходит для данного применения.
Никогда не размещайте заказ на стандартную изоляцию и не полагайтесь на продавца, чтобы получить правильную спецификацию, поскольку PIR и некоторые XPS, в частности, более восприимчивы к химическому воздействию при установке во влажных условиях (т.е. под землей).
Все три упомянутых выше изоляционных материала также различаются по своим энергетическим характеристикам; EPS наименее термостойкий, тогда как PIR обеспечивает наилучшие характеристики. Как правило, вам может потребоваться около 150 мм изоляции из пенополистирола для установки под плитой, в то время как для установки над плитой может потребоваться 100 мм PIR, но точная глубина будет зависеть от уровня энергоэффективности, к которому вы стремитесь.
Многие хорошо организованные и опытные строители предпочитают укладывать изоляцию под залитую бетонную плиту, так как это устраняет необходимость во вторичной стяжке пола. Другие могут предпочесть сначала отлить плиту, ожидая, что она получит некоторое повреждение поверхности во время строительных работ, затем изолировать сверху и закончить стяжкой (которая может включать пол с подогревом), когда надстройка станет водонепроницаемой.
Компьютерная графика, показывающая Фенольную изоляцию Kingspan K103, установленную здесь поверх балок и блочного перекрытия и под стяжку имеет решающее значение для устранения тепловых мостов на краю плиты/стяжки. Обычно это делается путем укладки тонкой вертикальной полосы (обычно толщиной 25-50 мм) такого же жесткого утеплителя между наружной стеной и периметром плиты или стяжки.
Идея состоит в том, что этот небольшой выступ изоляции будет соединяться с внешней стеной, чтобы уменьшить или исключить возможность утечки тепла через основание стены. Это легко сделать, если последний изолируется с внутренней стороны, но сложнее, когда теплозащита ограничена только полостью.
В таких случаях обычное решение состоит в том, чтобы уложить изоляцию полости ниже уровня пола и использовать блоки из AAC (автоклавного ячеистого бетона) с подходящей прочностью на сжатие под гидроизоляционным слоем (DPC).
Подвесные бетонные полы
Этот тип конструкции пола был разработан для ситуаций, когда нестабильность грунта могла потребовать массовых земляных работ и заполнения новой, соответствующим образом уплотненной твердой сердцевиной. Если вы столкнулись с такой ситуацией, часто будет более рентабельным перекрыть проблемную зону мостом и, возможно, выкопать траншеи для фундамента немного глубже, чтобы компенсировать это.
Предварительно напряженные железобетонные балки являются наиболее распространенным вариантом. Они предназначены для работы с пролетами до 4 м или около того между блоками фундамента. Затем их можно изолировать одним из двух способов.
Первый заключается в использовании стандартных газобетонных (термо)бетонных блоков, которые могут располагаться на заранее сформированных выступах по бокам бетонных балок для создания гладкой отделки. На данный момент у нас есть структурный пол, действующий однородным образом.
Затем нам потребуется установить жесткую изоляцию и вторичную стяжку пола (или ДСП с плавающим шпунтом/пазом/массив дерева). Это делается с использованием тех же вариантов, что и для утепления над фундаментными плитами.
Второй вариант заключается в использовании специализированной системы, при которой предварительно формованные пенополистирольные блоки или пенополистирольные блоки изготавливаются для размещения между и поверх бетонных балок соответствующей формы. Эти блоки из полистирола устраняют необходимость в бетонных блоках для поддержки окончательной стяжки пола, уложенной выше.
Подвесные деревянные полы
Еще один знакомый вариант, они могут заменить бетонные балки, при этом все большее внимание уделяется деревянным балкам из-за их большей прочности и способности перекрывать значительные расстояния.
Существует множество способов поддержки изоляции, самый аккуратный и эффективный способ – это боковые или нижние фиксированные рейки на лагах со сборными жесткими плитами (OSB или аналогичными), перекрывающими промежутки. С некоторыми типами инженерных балок вы часто можете просто использовать нижний фланец балки в качестве выступа.
Жесткая изоляция или изоляция из минеральной ваты может быть установлена поверх этих досок (между балками) на соответствующую глубину для достижения заданных значений коэффициента теплопередачи. Однако сама балка останется мостиком холода между интерьером дома и пустотой под полом.
Эта деталь также будет менее воздухонепроницаемой и полной, если вы не добавите сплошные и проклеенные пароизоляционные слои (VCL) и, возможно (если вы настоящий энтузиаст), тонкий слой жесткой изоляции поверх всего пола.
Фундаменты и плиты стандарта Passivhaus
Традиционные варианты, которые мы подробно описали до сих пор, могут достигать коэффициента теплопередачи первого этажа в районе 0,14-0,18 Вт/м2К. Тем не менее, тем из вас, кто хочет строить в соответствии с высокоэффективным стандартом пассивного дома, необходимо стремиться к более чем 0,08–0,09 Вт/м2К.
Это можно сделать, уложив теплоизоляцию не только под плиту первого этажа, но и под фундамент стены по периметру, чтобы получить непрерывную тепловую оболочку под всем домом.
С инженерной точки зрения есть два варианта. Вы можете либо использовать плотный фундамент, который представляет собой железобетонную плиту и фундамент, залитые в одно целое, либо выбрать кольцевую балку из армированного бетона по периметру для поддержки несущих стен с отдельной железобетонной плитой для пола.
В настоящее время существуют запатентованные системы изоляции, популярные в таких странах, как Швеция, Германия и Ирландия, в которых используются изоляционные блоки из пенополистирола специальной формы в качестве опалубки для высокоизолированных конструкций кольцевых балок или плотных фундаментов.
Все это требует плоских участков с хорошей несущей способностью грунта, с надлежащим образом выровненным и уплотненным твердым сердечником, барьерами против радона и DPM, расположенными в соответствии с почвенными условиями.
Принцип заключается в наращивании толстого утеплителя (200-300 мм) стабильными слоями с особым вниманием к элементам мостиков холода по периметру плиты, которые практически полностью интегрируются с тканевой изоляцией внешней стены. Они сложны, но логика, стоящая за ними, и производительность, которую они предлагают, впечатляют.
Как и любой другой тип инженерного фундамента, это будет стоить дороже, чем обычные маршруты. Цена в конечном итоге будет зависеть от сложности дизайна и того, насколько необходима подготовка площадки, поэтому единственный надежный вариант — получить конкретные предложения от производителя или поставщика.
Фотография
/
Опубликовано
28 июля 2018 г.
Вас может заинтересовать
Теплоизоляционные фундаменты -passivehouseplus.ie
В то время как понять изоляцию стен и крыши относительно просто, изоляция под первым этажом может оказаться загадкой по сравнению с ней. Мало того, что он зарыт в землю, так еще и есть заведомо сложные места, такие как стык стены и пола, которые необходимо детализировать и должным образом изолировать. И дизайн вашего фундамента часто зависит от условий участка и типа конструкции, которую вы собираетесь построить. В этом руководстве мы объясняем несколько различных способов изоляции одной из самых сложных частей оболочки здания.
Подходы, основанные на использовании ткани, требуемые ужесточением строительных норм и передовых методов, таких как пассивный дом, в значительной степени направлены на обеспечение высокого уровня непрерывной изоляции. То есть вся оболочка – крыша, стены, окна и цокольный этаж. От шапки, до куртки, до сапог.
Само собой разумеется, что одним из наиболее важных аспектов проектирования пассивного дома или любого высокоэффективного здания с низким энергопотреблением является обеспечение того, чтобы любая используемая система фундамента была хорошо изолирована и не содержала тепловых мостов.
В конце концов, чем лучше вы утепляете стены и пол дома, тем больше тепла может уйти от теплового моста на стыке стены и пола, увеличивая риск образования конденсата и образования плесени над плинтусом. Таким образом, изоляция этого соединения становится решающей.
1 заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям; 2 Фундамент из пассивных плит Isoquick в известном Центре предпринимательства UEA, сертифицированном для пассивных технологий; 3 вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками; 4 Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом; 5 Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри; 6 Geocell, пеностеклянный гравийный материал, который одновременно является несущим и изолирующим.
Если вы не строите высотное или многоэтажное здание, выбор наиболее подходящего типа утепленного фундамента для типичного проекта выглядит просто на бумаге, и большая часть головоломок зарезервирована для более мелких деталей работы на месте. .
Маловероятно, что потребуется глубокий фундамент, если грунтовые условия не являются неровными или необычными в каком-либо отношении. В большинстве случаев нагрузки, создаваемые типичной конструкцией с низким энергопотреблением, будут низкими по сравнению с несущей способностью поверхностных грунтов, поэтому выбор обычно делается между двумя типами систем мелкозаглубленных фундаментов.
Ленточный фундамент является более традиционным и широко используется в Великобритании и Ирландии, где стены поддерживаются непрерывной «лентой» фундамента непосредственно под стенами.
Сплошные фундаменты в основном представляют собой железобетонные плиты одинаковой толщины, которые покрывают всю площадь основания (хотя и не всегда) здания. Они распределяют нагрузку от ряда колонн или стен по площади фундамента. Как следует из названия, этот тип фундамента по существу «плавает» по земле, как плот по воде.
В большинстве зданий пассивного дома, как правило, используются изолированные фундаменты ростверкового типа, где бетонная плита заливается в «чашу» или «ванну» изоляции, которая полностью ее окружает, изолируя ее от прямого контакта с землей. Края этой «ванны» изоляции обычно непрерывны с изоляцией стены, и этот метод, как правило, более подходит для обеспечения отсутствия тепловых мостов в фундаменте.
До сих пор может показаться, что изолированные плотные фундаменты — это не проблема для зданий с низким энергопотреблением. Однако это редко бывает так прямолинейно.
alt= 1 Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены; 2 система утепленного фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для использования в пассивных условиях, в Лондоне.
Первоначально эта статья была опубликована в 26 номере журнала Passive House Plus. Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно
Выбор системы фундамента, даже для проектов пассивных домов, часто может зависеть от внешних факторов, таких как состояние грунта. Действительно, на участках, содержащих усадочную глину, которые могут подвергаться значительному перемещению из-за корней деревьев и других зарослей (достаточно распространенная проблема), традиционным решением в этих случаях является заглубление под землю с использованием свайных фундаментов.
Тем не менее, фундаменты ростверкового типа часто выбирают вместо ленточных, когда грунтовые условия плохи или велика вероятность осадки, а также они могут иметь преимущество с точки зрения скорости и стоимости строительства, поскольку обычно требуется меньше земляных работ и меньше бетона.
С другой стороны, современные ленточные фундаменты и даже другие традиционные типы фундаментов также могут быть доведены до стандарта с точки зрения защиты от радона, надлежащей изоляции и конструкции без тепловых мостов — вплоть до уровня пассивного дома.
Чтобы развить этот момент, принимая решение о системе мелкозаглубленного фундамента на основе традиционного понимания того, как населяют и ленточные фундаменты, следует упускать из виду тот факт, что некоторые новые системы включают в себя аспекты как плитных, так и ленточных конструкций и, по-видимому, работают хорошо, при этом допускается использование различных строительных систем — будь то деревянный каркас, ICF, пустотелая стена, наружно-изолированная кладка и т. д.
Монтаж системы утепленного фундамента Kore, включающий: 1 подготовительные работы фундамента; 2 укладка пенополистирольной ванны с трубами теплого пола и; 3 залита плита перекрытия.
Например, существует несколько вариаций изолированных стропильных фундаментов, при этом некоторые системы имеют «кольцевую балку» или две, где бетон армирован по краям, а другие нет. Действительно, некоторые утверждают, что системы, включающие кольцевые балки, на самом деле вовсе не являются системами плотов, особенно если бетонная плита недостаточно толстая, чтобы считаться плотом.
Так что, возможно, различие между плотом и полосой больше не имеет значения, когда дело доходит до выбора способа изоляции вашего дома от того, что находится под ним.
Системы утепленных фундаментов
Ирландский гигант строительных материалов Kingspan продает в Ирландии систему утепленных фундаментов под названием Aeroground, основанную на шведской системе Supergrund (компания также предлагает ряд изоляционных решений для обычных фундаментов). Несущие стены и плита перекрытия здания располагаются поверх слоя пенополистирола, обычно с траншеями, прорезанными в изоляции по периметру для кольцевой балки из железобетона для поддержки внешних стен, хотя весь пол способствует поддержке вес здания.
По словам Джо Кондона, руководителя производства Kingspan Insulation, конструкция системы зависит от нагрузки на стену. Например, версия, предназначенная в основном для конструкции с деревянным или стальным каркасом, имеет как внутреннюю, так и внешнюю кольцевую балку — одну для каркаса и одну для внешнего листа из блока или кирпича, которые термически изолированы от плиты перекрытия.
«Хотя это выглядит как плот, это не настоящий плот, поскольку кольцевая балка, поддерживающая стены, отделена от плиты пола», — сказал он. Но подготовка земли в основном такая же, как и для плотного фундамента, в том смысле, что участок очищается и полностью выровняется с равномерным слоем камня по всей площади основания дома.
Еще одним ключевым игроком на рынке теплоизолированных фундаментов является компания Kore, которая продает систему теплоизолированных фундаментов, подходящую для пассивных домов, которая называется Kore Insulated Foundation. Менеджер по техническим продажам Стивен Маги также подчеркивает, что система в ее стандартной форме не похожа на традиционный плотный фундамент, а представляет собой систему сама по себе.
«Проблема в том, что из-за того, что они выглядят как плотный фундамент, все называют их плотным фундаментом, но с чисто инженерной точки зрения они не являются плотным фундаментом. Они могут быть спроектированы как ростверк, но в своей стандартной форме они принимают элементы традиционного ростверка и элементы ленточного фундамента. Это изолированная система фундамента».
1 Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасом; 2 чертеж, иллюстрирующий детали от пола до стены для системы утепленного фундамента Kingspan Aeroground; 3 200 мм изоляции PIR для обеспечения теплоизоляции под первым этажом схемы пассивного дома в Эссексе, которая представляет собой инновационный подход к традиционному ленточному фундаменту.
Как и версия Kingspan, EPS 300 с его высокой прочностью на сжатие используется в сочетании с бетоном и сталью, а EPS 100 используется в трех слоях для изоляции пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, например, для несущей внутренней или внешней створки.
Существует ряд других систем, основанных на аналогичных принципах, таких как Passive Slab от Viking House и Raft Therm от Castleform. Но еще одно известное имя в системах изолированных фундаментов — это Isoquick, который без колебаний описывает свой продукт как действительно основанный на плотах.
Джонатон Барнетт из Isoquick настаивает на том, что конструктивно плот сильно отличается от кольцевой балки с соединенной плитой перекрытия. «Конструкция кольцевой балки несет всю нагрузку через узкую полосу по периметру с тонким слоем бетона между балками. Это концентрирует нагрузку на узкой полосе изоляции, ограничивая допустимую нагрузку».
Он говорит, что кольцевая балка представляет собой, по сути, ленточный фундамент с усиленной балкой, что, в свою очередь, означает, что земля под балкой должна быть подготовлена на ту же глубину, что и ленточный фундамент, хотя Коре и Кингспан говорят, что это меньше. нужно копать со своими системами.
«Проектирование плиты в виде плоского плота означает, что нагрузка от стен распределяется, что позволяет строить фундаменты в более мягких или глинистых грунтах», — сказал Барнетт. «Это также упрощает конструкцию армирования, устраняя или значительно уменьшая потребность в занимающих много времени арматурных каркасах».
Настоящая конструкция плота также работает лучше в термическом отношении, говорит он, не в последнюю очередь потому, что уровень изоляции под краем плиты остается постоянным. Конструкции кольцевых балок требуют, чтобы бетонная плита была утолщена по краям, а это означает, что изоляция должна быть уменьшена по сравнению с серединой здания. «Все наши детали могут быть разработаны для достижения пассивного стандарта на кольцевом луче», — сказал Маги.
Если оставить в стороне аргументы о тепловых характеристиках, возможно, выбор среди архитекторов больше зависит от универсальности всех этих систем с точки зрения приспособления к различным типам конструкций, но для других привлекательность плоской системы плотов может заключаться в присущей ей простоте. условиях обеспечения оптимальных теплотехнических характеристик.
Другим фактором, конечно же, является стоимость. Системы изолированного фундамента могут стоить дороже, но один из аргументов заключается в том, что они требуют гораздо меньше земляных или земляных работ, чем традиционные фундаменты, включая необходимость рытья траншей, что, в свою очередь, ускоряет строительство и снижает риск для здоровья и безопасности.
«Удаление навоза выполняется просто и без траншей», — сказал Барнетт. «Точно так же для подготовки фундамента и выравнивающего камня требуется всего день или два. После того, как камень на месте, ваш сайт из грязи, что облегчает жизнь всем, кто работает на работе. От пустой площадки до готового пола обычно проходит менее двух недель. Мы выигрываем контракты просто за счет сбережений».
Инженер-строитель Хиллиард Таннер также считает, что в целом затраты на изолированные и неизолированные системы равны. «Мы сделали ряд изолированных фундаментов, которые в целом дешевле, чем традиционные ленточные фундаменты», — сказал он. Системы изолированного фундамента, безусловно, привлекают больше внимания со стороны крупных подрядчиков, «потому что они очень хорошо работают и с модульными домами, а строителям нравится идея сокращения количества квалифицированного труда, необходимого на стройплощадке», — говорит Стивен Маги из Kore.
1 Фундамент в Денби Дейл, первый в Великобритании сертифицированный пассивный дом с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола; 2 Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мостики с внутренним листом стены с полостью; 3 Утепленный ленточный фундамент Kingspan толщиной 200 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй; 4 этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу.
Также сокращается использование бетона для утепленных фундаментов. «С точки зрения затрат вы используете гораздо больше полистирола, чем в традиционном фундаменте, но это компенсируется за счет использования примерно на 50% меньше бетона», — добавляет Маги.
Кроме того, в таких системах есть элемент предварительной сборки, поскольку вы, скорее всего, заранее увидите точные характеристики фундамента, включая количество используемой изоляции и бетона. Это может свести к минимуму вероятность ошибок и потери материала на месте. «С точки зрения обеспечения качества это позволяет заранее определить точное количество материалов, которые потребуются, в отличие от традиционных ленточных фундаментов, когда вы выкапываете траншею и приблизительно рассчитываете количество бетона, необходимое для ее заполнения». Как упоминалось ранее, состояние грунта остается самым важным фактором, а это означает, что ленточный или свайный фундамент может быть лучшим выбором, когда почва более мягкая или подвержена потенциальному нарушению со стороны близлежащих корней деревьев, или если нагрузки на стены данной конструкции могут быть высокими. местами слишком тяжелы или если рассматриваемый участок содержит водоносные горизонты.
Маги говорит, что систему Kore можно использовать практически в любых грунтовых условиях. «Если грунтовые условия плохие, система может быть спроектирована больше как традиционный плот, при этом грунтовые балки и ребра внутри плиты включаются, чтобы вся система действовала монолитно. В случае очень плохих грунтовых условий, т.е. на насыпном грунте плот может опираться на стандартные сваи, сохраняя при этом полный тепловой разрыв между сваями (землей) и плотом». В любом случае система должна быть спроектирована инженером с соответствующей квалификацией с учетом грунтовых условий и надстройки.
Ленточный фундамент
В то время как защитники плотного фундамента часто повторяют, что ленточный фундамент может привести к тепловому компромиссу по сравнению с системами утепленного фундамента, Passive House Plus за эти годы представил множество проектов различных типов строительства, которые достигли стандарт пассивного дома с традиционным ленточным фундаментом.
Ключ хорошая детализация. Это может означать утепление стен, которое продолжается ниже уровня земли, доходит до утепления пола и обеспечивает достаточное перекрытие теплоизоляции между утеплением стены и утеплением пола. Учитывая, что температура грунта на определенной глубине остается относительно высокой по сравнению с внешними условиями, отсутствие изоляции под блоками, разделяющими изоляцию стен и изоляцию пола, может не иметь значения, если слой изоляции опускается ниже уровня изоляции пола. Например, ведущий ирландский производитель изоляции Xtratherm рекомендует укладывать слой изоляции стен на глубину 225 мм ниже слоя изоляции пола.
Фундамент в проекте социального жилья с рейтингом A1 компании Linham Construction в Дублине, демонстрирующий 1 пеностеклянный гравий и заполнитель Geocell под бетонной плитой; 2, за которым следует радоновый барьер и; 3 225-миллиметровый железобетон с отделкой Power Float.
Если со стороны помещения стеновая сборка имеет изоляцию, например, на внутренней стороне деревянного каркаса, то тепловые мостики в этом стыке можно свести к минимуму, например, путем установки стойки изоляции по краям плита перекрытия, которая соединяется с изоляцией со стороны помещения в соответствии с ACD (приемлемые детали конструкции).
В равной степени общей деталью для каменных проектов является наличие блока с низкой теплопроводностью в основании внутреннего листа каменной кладки, где стена встречается с изоляцией пола, чтобы минимизировать потери тепла через это соединение. Компания Xtratherm сообщила Passive House Plus, что провела обширный термический анализ широкого спектра продуктов на ирландском рынке, предназначенных для эффективной изоляции полов и стыков полов и стен.
«Любопытно, что многие поставщики систем не указывают результирующее значение Psi для этого соединения», — сказал Марк Мадженнис, старший технический консультант Xtratherm. Мадженнис сказал, что результирующие значения Psi от хорошо детализированных изолированных ленточных фундаментов в целом сопоставимы с системами изолированных фундаментов.
«Да, несмотря на то, что может быть снижение значения Psi для некоторых систем изолированного фундамента, традиционная детализация ленточного фундамента с использованием блоков средней плотности и тщательная детализация обычной изоляции также снижает значение Psi», — сказал он.
Собственные данные компании основаны на принятых в Ирландии строительных деталях (ACD) и учитывают типичные сжимающие нагрузки для жилых помещений, а также детализацию по радону в соответствии с рекомендациями Агентства по охране окружающей среды Ирландии.
«Он также может обойтись без специальных инженерных расчетов, как это требуется для фундаментных систем», — сказал Мадженнис. В этой детали используются плиты CavityTherm Foundation Riser в полости, простирающиеся ниже влагонепроницаемого слоя (DPC), обеспечивая перекрытие не менее 225 мм от верхней части изоляции пола. Он представляет собой радоновый барьер, расположенный поперек полости, рассекающий или переплетающийся под изоляцией, а затем простирающийся под изоляцией пола.
Магеннис сказал, что для любого, кто хочет выбрать фундаментную систему, ключевым моментом является четкое определение характеристик продуктов и системы, а также публикация заявлений о производительности и их сертификация лицом с соответствующей квалификацией, например, зарегистрированным NSAI термальным специалистом. мостовое моделирование оценщика – таким образом, чтобы это было легко понять. Он также подчеркнул необходимость «более качественной и простой детализации на месте».
Другой альтернативой изолированным плитам или ленточным фундаментам является Geocell, пеностеклянный гравийный материал, который работает как легкая внешняя изоляция и располагается под плитой пола. Он несущий, с прочностью на сжатие, сравнимой с твердым ядром, и свободно дренирует. Система сертифицирована для пассивного дома и предлагает тепловые характеристики, аналогичные основным системам изоляции, со значением лямбда 0,08 Вт/м2К. Он полностью сделан из переработанного стекла и распространяется в Ирландии компанией Linham Construction.
Модернизация
Конечно, неудивительно, что, за исключением подъема всего здания, модернизировать системы изолированного фундамента практически невозможно.
Но есть некоторые меры, которые могут быть достаточно рентабельными для реализации, например, выкопать первый этаж и добавить изоляцию. «То, что вы будете там делать, это выкопать пол до уровня, который будет достаточно компактным, чтобы создать ровное основание, положить изоляцию, положить плиту пола и положить слой изоляции по периметру, чтобы создать мостик холода между плитой перекрытия и нижней частью внутренней стены», — сказал Джо Кондон из Kingspan.
Самой большой проблемой будет гидроизоляция и сохранение несущих конструкций на месте, пока вы разрываете пол.
Еще один шаг может заключаться в том, чтобы опустить внешнюю изоляцию ниже уровня первого этажа, чтобы устранить тепловые мосты. Иногда достаточно просто провести внешнюю изоляцию достаточно глубоко под землей, поскольку, как только вы опуститесь ниже определенной глубины, температура грунта все равно возрастет.
Радоновые барьеры
В районах с высоким уровнем радона строительные нормы Ирландии и Великобритании обычно предусматривают, что новые здания должны быть оснащены прочным противорадоновым барьером и отстойником, в то время как в менее затронутых районах все же могут потребоваться некоторые основные защитные меры. .
По словам Хиллиарда Таннера, с системами изолированного фундамента, как он их описывает, отстойник для радона входит в верхнюю часть насыпи, как обычно, а затем под изоляцией размещаются барьеры, оставляя ее снаружи по бокам изоляции. В качестве альтернативы вы можете установить барьер поверх первого или второго (из трех) слоев изоляции пола, а затем в контакте с кольцевой балкой.
Фундамент в проекте социального жилья Linham Construction с рейтингом A1 в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой
Фундамент в проекте социального жилья с рейтингом A1 от Linham Construction в Дублине, демонстрирующий пеностеклянный гравий и заполнитель Geocell под бетонной плитой.Радоновый барьер
Радоновый барьерЗаливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краям
Заливка бетонной плиты поверх изоляции Xtratherm с выступом изоляции по краямПлита перекрытия литая
Залита плита полаЖелезобетон толщиной 225 мм с затирочной поверхностью.
Железобетон толщиной 225 мм с затиркой.Фундамент из пассивных плит Isoquick в знаковом Центре предпринимательства UEA, сертифицированном для пассивных технологий
Фундамент из пассивных плит Isoquick в знаменательном сертифицированном пассивном центре UEA Enterprise CenterФрагмент фундамента в Денби Дейл, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола
Деталь фундамента в Денби Дейл, первом в Великобритании сертифицированном пассивном доме с полыми стенами, с легким изолирующим бетонным блоком на стыке стены и пола.Деталь системы утепленного фундамента Isoquick под стеной с деревянным каркасом
Фрагмент системы утепленного фундамента Isoquick под стеной с деревянным каркасомВид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балками
Вид с воздуха на систему фундамента KORE Insulation с двумя кольцевыми балкамиУтепленный ленточный фундамент Kingspan толщиной 00 мм с выступом 70 мм до краев под пассивным домом в Инверине, графство Голуэй
Утепленный ленточный фундамент Kingspan толщиной 00 мм с выступом до краев высотой 70 мм под пассивным домом в Инверине, графство ГолуэйИзолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.
Изолированная система фундамента Isoquick на улице Лансдаун Драйв, сертифицированной для пассивных систем, в Лондоне.Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, в которой также заключены трубы теплого пола, и термоблок Quinn Lite в месте примыкания стены к полу.
Этот пассивный дом в графстве Мит имеет ленточный фундамент с Xtratherm толщиной 200 мм под бетонной плитой, которая также охватывает трубы теплого пола, и термоблок Quinn Lite на стыке стены с полом.Изоляция Xtratherm толщиной 150 мм, уложенная под плиту пола первой в Ирландии аптеки пассивного дома, на тесном участке в Типперэри
Изоляция Xtratherm толщиной 150 мм уложена под плиту пола первой в Ирландии аптеки для пассивного дома в тесном месте в Типперэри.Geocell, пеностеклянный гравийный материал, несущий и изолирующий
Geocell , материал из пеностеклянного гравия, который одновременно является несущим и изолирующим.Изоляция PIR толщиной 200 мм для обеспечения теплоизоляции под цокольным этажом пассивного дома в Эссексе с инновационным подходом к традиционному ленточному фундаменту
200 мм изоляции PIR для обеспечения изоляции под первым этажом схемы пассивного дома в Эссексе, в которой был использован инновационный подход к традиционному ленточному фундаменту.Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия для минимизации тепловых мостов с внутренним листом полой стены
Деталь Xtratherm, показывающая выступ изоляции по краю плиты перекрытия, чтобы свести к минимуму тепловые мосты с внутренним листом стены с полостьюФундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены;
Фундаментная система Aeroground компании Kingspan с изоляцией из пенополистирола разрезана на двойные кольцевые балки для поддержки внутреннего и внешнего листа полой стены;Изоляция XPS, уложенная на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом
Изоляция XPS уложена на раскопанном первом этаже первого в Ирландии сертифицированного проекта модернизации пассивного дома, разработанного обозревателем PH+ Саймоном МакГиннессом.
