Расчет системы отопления

Владельцу отопительной сети бывает трудно найти вразумительный ответ, как сделать расчет домашнего отопления. Это происходит одновременно из-за большой сложности самого расчета, как такового, и вследствие предельной простоты получения искомых результатов, о чем обычно специалисты не любят распространяться, считая, что и так все понятно.

По большому счету сам процесс расчета нас интересовать не должен. Нам важно как-то получить правильный ответ на имеющиеся вопросы о мощностях, диаметрах, количествах… Какое оборудование применить? Ошибки здесь быть не должно, иначе произойдет двойная или тройная переплата. Как же правильно рассчитать систему отопления частного дома?

Почему большая сложность

Расчет системы отопления с допустимыми погрешностями под силу разве что лицензированной организации. Ряд параметров в бытовых условиях просто не определимы.

• Сколько энергии теряется из-за обдува ветром? — а когда подрастет дерево рядом?
• Сколько солнце загоняет энергии в окна? — а сколько будет, если окна не помыть полгода?
• Сколько тепла уходит с вентиляцией? — а после образования щели под дверью из-за отсутствия замены уплотнителя?
• Какая реальная влажность пенопласта на чердаке? — а зачем она нужна, после того как его подъедят мыши….

Во всех вопросах показана существующая динамика изменения теплопотерь с течением времени у любого дома. Зачем же тогда точность на сегодня? Но даже на текущий момент, нельзя в бытовых условиях высчитать точно параметры системы отопления исходя из теплопотерь.
Гидравлический расчет тоже сложный.

Как определить теплопотери

Известна некая формула, согласно которой теплопотери напрямую зависят от отапливаемой площади. При высоте потолка до 2,6 метра в самый холодный месяц в «нормальном» доме теряем 1 кВт с 10 м кв. Мощность отопления должна это перекрыть.

Реальные теплопотери частных домов чаще находятся в пределах от 0,5 кВт/10 м кв. до 2,0 кВт/10 м кв. Этот показатель характеризует энергосберегающие качества дома в первую очередь. И меньше зависит от климата, хоть его влияние остается значительным.

Какие удельные теплопотери будут у дома, кВт/10 м кв.?

• 0,5 – энергосберегающий дом
• 0,8 – утепленный
• 1,0 – утепленный «более-менее»
• 1,3 – слабая теплоизоляция
• 1,5 – без утепления
• 2,0 – холодные тонкие материалы, имеются сквозняки.

Общие теплопотери для дома можно узнать умножив приведенное значение на отапливаемую площадь, м. Но это все нас интересует для определения мощности теплогенератора.

Расчет мощности котла

Недопустимо принимать мощность котла исходя из теплопотерь больше чем 100 Вт/м кв. Это значит отапливать (засорять) природу. Теплосберегающий дом (50 вт/м кв.) делается, как правило, по проекту, в котором расчет системы отопопления произведен. Для других домов принимается 1кВт/10 м кв., и не больше.

Если дом не соответствует названию «утепленный», особенно для умеренного и холодного климата, значит он должен быть приведен в такое состояние, после чего уже подбирается отопление по тому же расчету – 100 Вт на метр квадратный.

Расчет мощности котла выполняется по следующей формуле – теплопетери умножить на 1,2,
где 1,2 – резерв мощности, обычно используемый для нагрева бытовой воды.
Для дома 100 м кв. – 12 кВт или чуть больше.

Расчеты показывают, что для не автоматизированного котла резерв может быть и 2,0, тогда топить нужно аккуратно (без закипания), но можно быстрее разогревать дом при наличии и мощного циркуляционного насоса. А если в схеме имеется теплоаккумулятор то и 3,0 – допустимые реалии по теплогенерации. Но не окажутся ли они неподъемными по цене? Об окупаемости оборудования речь уже не идет, только об удобстве пользования…

Послушаем эксперта, он расскажет, как лучше подобрать котел на твердом топливе для дома, и какую мощность принять…

При выборе твердотопливного котла

• Стоит рассматривать только твердотопливные котлы классической конструкции, как надежные, простые и дешевые и лишенные недостатков бочкообразных устройств под названием «длительного горения» …В обычном твердотопливном котле верхняя загрузочная камера всегда даст немного дыма в помещение. Более предпочтительны котлы с фронтальной камерой загрузки, особенно, если они установлены в жилом доме.
• Чугунные котлы требуют защиту от холодной обратки, боятся залпового вброса холодной воды, например, при включении электричества. Качественную схему нужно предусмотреть заранее.
• Защита от холодной обратки также желательна для любого вида котла, чтобы не образовывался агрессивный конденсат на теплообменнике, при его температуре ниже 60 град.
• Твердотопливный котел желательно брать повышенной мощности, например, двухратной мощности от требуемой. Тогда не нужно будет постоянно стоять у маломощного котла и подбрасывать дрова, чтобы он развил нужную мощность. Процесс при не интенсивном горении будет на порядок комфортнее…
• Желательно приобретать котел с подачей вторичного воздуха, для дожига СО при неинтенсивном горении. Повышаем КПД и комфортность топки.

Распределение мощности по дому

Генерируемая котлом мощность должна равномерно разойтись по всему дому, не оставить холодных зон. Равномерный прогрев здания будет обеспечен, если мощность установленных радиаторов в каждой комнате будет компенсировать ее теплопотери.

Суммарная мощность всех радиаторов должна быть немного большей чем у котла. В дальнейшем мы будем исходить из следующих расчетов.

Во внутренних комнатах радиаторы не устанавливаются, возможен лишь теплый пол.

Чем длиннее наружные стены комнаты и чем больше в них площадь остекления, тем больше она теряет тепловой энергии. В комнате с одним окном к обычной формуле расчета теплопотерь по площади применяется поправочный коэффициент (приблизительно) 1,2.
С двумя окнами – 1,4, угловая с двумя окнами – 1,6, угловая с двумя окнами и длинными наружными стенами – 1,7, например.

Вычисление мощности и выбор параметров устанавливаемых радиаторов

Производители радиаторов указывают паспортную тепловую мощность своих изделий. Но мелко-неизвестные при этом завышают данные как хотят (чем мощнее – лучше купят), а крупные указывают значения для температуры теплоносителя 90 град и др., которые редко бывают в реальной отопительной сети.

Поэтому принято считать, что в среднем секция радиаторов (500 мм между патрубками вне зависимости от дизайна, материала) будет реально, без перегрева котла, отдавать тепловую мощность около 150 Вт.

Тогда обычный 10 секционный радиатор из магазина – принимается как 1,5 кВт. Угловая комната с двумя окнами площадью 20 м кв. должна терять энергии 3 кВт (2кВт умножить на коэффициент 1,5). Следовательно, под каждым окном в данной комнате нужно разместить
минимум по 10 секций радиатора – по 1,5 кВт.

Для полноценной системы отопления желательно не учитывать мощность теплого пола – радиаторы должны справиться сами. Но чаще удешевляют радиаторную сеть в 2 – 4 раза, — только лишь для доп. подогрева и создания тепловых завес. Как совмещать радиаторы с теплым полом

В чем особенность гидравлического расчета

Если котел уже подобран исходя из площади, то почему бы не подобрать подобным методом насос и трубы, тем более, что шаг градации их параметров намного больше, чем мощности у котлов. Грубый подбор в магазине ближайшего большего параметра не требует точнейших расчетов, если сеть типична и компактна и применяются стандартизированное оборудование – циркуляционные насосы, радиаторы и трубы для отопления.

Так для дома площадью 100 м кв. предстоит выбрать насос 25/40, и трубы 16 мм (внутренний диаметр) для группы радиаторов до 5 шт. и 12 мм для подключения 1 — 2 шт. радиаторов. Как бы мы не старались усовершенствовать свой гидравлический расчет, ничего другого выбрать не придется…
Для дома площадью 200 м кв. – соответственно насос 25/60 и трубы от котла 20 мм (внутренний д.) и далее по разветвлениям как указано выше….

Для совершенно не типичных большой протяженности сетей (котельная находится на большом расстоянии от дома) действительно лучше рассчитать гидравлическое сопротивление трубопровода, исходя из обеспечения доставки необходимого количества теплоносителем по мощности и подобрать особенный насос и трубы согласно расчета…

Подбор параметров насоса для отопления дома

Конкретнее о выборе насоса для котла в доме на основе тепловых гидравлических расчетов. Для обычных 3-х скоростных циркуляционных насосов, выбираются следующие их типоразмеры:

• для площади до 120 м кв. – 25-40,
• от 120 до 160 – 25-50,
• от 160 до 240 – 25-60,
• до 300 – 25-80.

Но для насосов под электронным управлением Grundfos рекомендует чуть увеличивать типоразмер, так как эти изделия умеют вращаться слишком медленно поэтому не будут излишними на малых площадях. Для линейки Grundfos Alpha рекомендованы производителем следующие параметры выбора насоса.

Вычисление параметров труб

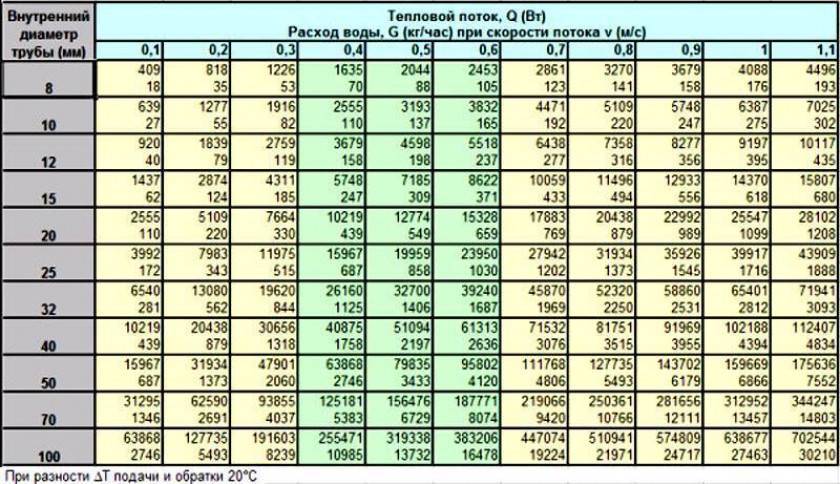

Существуют таблицы по подбору диаметра труб, в зависимости от подключенной тепловой мощности. В таблице приведены количество тепловой энергии в ваттах, (под ним количество теплоносителя кг/мин), при условии:
— на подаче +80 град, на обратке +60 град, воздух +20 град.

Понятно, что через металлопластиковую трубу диаметром 12 мм (наружный 16 мм) при рекомендуемой скорости в 0,5 м/сек пройдет примерно 4,5 кВт. Т.е. мы можем подключить этим диаметром до 3 радиаторов, во всяком случае отводы на один радиатор будем делать только этим диаметром.

Далее трубой 16 мм (20 мм наружный), при той же скорости можем подключить радиаторы до 7,2 кВт – до 5 радиаторов без проблем…

20 мм (25 мм наружный) – почти 13 кВт – магистраль от котла для небольшого дома – или этаж до 150 м кв.

Следующий диаметр 26 мм (32 металлопластик наружный) – более 20 кВт применяется уже редко в главных магистралях. Устанавливают меньший диаметр, так как это участки трубопровода обычно короткие, скорость можно увеличивать, вплоть до возникновения шума в котельной, игнорируя небольшое повышение общего гидравлического сопротивления системы, как не значительное…

Выбор полипропиленовых труб

Полипропиленовые трубы для отопления более толстостенные. И стандартизация по ним идет по наружному диаметру. Минимальный наружный диаметр 20 мм. При этом внутренний у трубы PN25 (армированная стекловолокном, для отопления, макс. +90 град) будет приблизительно 13,2 мм.

В основном применяются диаметры наружные 20 и 25 мм, что грубо приравнивается по передаваемой мощности к металлопластику 16 и 20 мм (наружный) соответственно.

Полипропилен 32 м и 40 мм применяются реже на магистралях больших домов или в особых каких-то проектах (самотечное отопление, например).

• Стандартные наружные диаметры полипропиленовых труб РN25 — 20, 25, 32, 40 мм.
• Соответствующий внутренний диаметр — 13,2, 16,6, 21,2, 26,6 мм

Таким образом на основании теплотехнического и гидравлического расчетов мы выбрали диаметры трубопроводов, в данном случае из полипропилена. Ранее мы рассчитали мощность котла для конкретного дома, мощность каждого радиатора в каждой комнате, и подобрали необходимые характеристики насоса твердотопливного котла для всего этого хозяйства, — т.е. создали полный расчет системы отопления дома.

Расчет отопления частного дома, фото и примеры на сайте

При покупке или строительстве дома, а также при замене старого котла на новый возникает вопрос о расчете отопления частного дома. Современные универсальные котлы отопления, не только на дровах и угле, но и на пеллетах или газу, дают возможность не зависеть от коммунальных служб, регулировать температуру в доме по своему усмотрению, экономично обогревать помещения. Но чтобы отопительная система служила долго и исправно, нужно не только приобретать качественное тепловое оборудование, но и знать, как рассчитать систему отопления.

Если в расчете отопления дома будут неточности или даже грубые ошибки, это приведет не только к неравномерному прогреву дома, но и к преждевременному выходу оборудования из строя, теплопотерям, а то и вовсе поломке элементов системы. Кроме того, точный и правильный расчет с помощью онлайн калькулятора позволит использовать отопительную систему максимально эффективно и существенно сократить расходы на обогрев помещений. Давайте узнаем, как делается расчет отопления по объему помещения, и каким радиаторам стоит отдать предпочтение.

Содержание:

1. Типы отопительных котлов — преимущества и недостатки
2. Расчет рабочих параметров системы отопления
3. Как определить, сколько секций должно быть у радиаторов отопления?
4. Радиаторы из какого материала лучше выбрать?
5. Подводя итоги

Прежде чем приступать к математическому расчету системы отопления в доме, нужно определиться, какой тип котла будет установлен в доме. Как правило, при выборе оборудования ориентируются на стоимость топлива, которое планируют использовать для его работы.

• Если в месте расположения дома проведен газ, то газовый котел будет удачным решением.
• Для тех, кому доступен дешевый уголь, подойдет угольный.
• Если вам выгодно приобретать пеллеты, то используйте пеллетный котел.
• Явное преимущество электрических котлов – возможность автоматической работы без вмешательства человека.

Если сложно определиться, можно взять котел, работающий на разных видах топлива, чтобы быть готовым к любому развитию событий.

На рынке представлены следующие виды отопительного оборудования:

• котлы, работающие на электричестве. Это самый дорогой вид топлива, а значит, сэкономить не выйдет. Но такие емкости автономны и безопасны. Можно оставить его работать, уехав из дома на несколько дней, если в вашем месте жительства редко отключают электричество. Для бесперебойной работы электрокотел нуждается в стабильном источнике энергии;
• газовый котел – самый экономичный вариант, ведь этот вид топлива довольно дешевый. Но использовать его могут лишь те, у кого к дому подведен газопровод. Газовые котлы отличаются высокой производительностью при небольших размерах;
• котлы, работающие на дизеле или отработанном масле, так же весьма недороги в силу доступности топлива. Основное неудобство – потребуется продумать, где будет находиться бак с топливом, который занимает немало места;
• твердотопливные котлы с автоматическим и ручным способом загрузки топливных материалов. Агрегаты, поддерживающие автоматическую подачу горючего — пеллет или топливных брикетов, могут довольно долго работать автономно, но стоят дороже.

Обратите внимание, установлен ли в гидравлическом котле ТЭН, благодаря ему котел будет поддерживать установленную температуру еще какое-то время после протопки.

Использование котла, который может эффективно работать сразу на нескольких видах топлива, обеспечит возможность переключаться с одного режима на другой в зависимости от обстоятельств, добиваясь тем самым оптимального прогрева помещения и экономичного расхода топлива.

Если при выборе оборудования и последующем расчете характеристик котла отопления для частного дома, у вас возникли трудности, всегда можно обратиться к консультантам «Теплодар», которые помогут подобрать оптимальное решение для вашего дома, и произвести необходимые расчеты параметров для выбора оптимальной методики утепления (используются специальные таблицы, схемы).

Расчет рабочих параметров системы отопления

После того, как был выбран тип котла, можно приступать к приблизительному расчету системы отопления частного дома, батарей, радиаторов. Для обустройства комфортной системы отопления необходимо вычислить требуемую мощность котла и другие важные параметры. Расчет отопления для частного дома не вызовет трудностей даже у человека, который далек от вопросов теплоснабжения, проектирования, поскольку выполняется он по довольно простой формуле. Нужно лишь умножить площадь отапливаемой комнаты на мощность агрегата, а произведение этих двух чисел разделить на десять.

По этой формуле расчета отопления можно рассчитать требуемую мощность котла, теплоотдачу, потери тепла, исходя из информации о площади комнат.

Важно: при определении суммарной площади комнат для расчета показателей необходимо обязательно учитывать не только те помещения, где будут установлены радиаторы, но и все помещения, конструкции которых имеют хотя бы одну внешнюю стену, соприкасающуюся с внешней средой.

То есть, чтобы просчитать систему обогрева, нужно сложить площади комнат с внешними стенами и добавить небольшой запас мощности к полученному результату. Второй параметр, нужный для расчетов, – это поправка на особенности климата. Ее рассчитывают, исходя из того, в каком регионе и, соответственно, климатической зоне находится отапливаемый дом. Так, для центральных регионов с довольно мягкими зимами коэффициент климатической мощности составит 1,3 – 1,6 кВт, для южных и того меньше – 0,8 – 0,95 кВт, а вот для северных – 1,6 – 2,2 кВт.

Зная площадь всех комнат с внешними стенами и коэффициент климатической мощности, можно выполнить расчет. Допустим, общая площадь комнат в нашем доме составляет 100 м², а расположен он в зоне с умеренным климатом:

Nk=100 × 1,3 / 10=13 кВт

Значит, нам потребуется котел мощностью в 15-16 кВт. Небольшой запас мощности закладывают на случай увеличения площади дома за счет пристроек или для особенно «суровой» зимы.

Если вы сомневаетесь в точности расчетов отопления в жилом доме, то всегда можете подобрать котел, обратившись за помощью к менеджерам компании «Теплодар». Достаточно лишь назвать площадь помещения (в кв.м.), вид топлива, установки, особенности жилья и дополнительные функции, и специалист подберет для вас необходимые варианты, подходящие под эти требования. Также можно ограничить подборку по цене.

Как определить, сколько секций должно быть у радиаторов отопления?

Помимо определения мощности котла, предварительный расчет отопительной системы включает также вычисление оптимального количества секций у батарей отопления. Без этой информации и знаний всех нюансов можно ошибиться с покупкой, и тогда даже самый мощный котел не справится со своими задачами.

Но не стоит пугаться: посчитать, сколько секций необходимо, еще проще, чем вычислить мощность котла. Нужно лишь взять площадь комнаты, где планируется установить батарею, умножить эту цифру на сто. А потом разделить на мощность одной батареи отопления.

Поскольку, как правило, одна батарея отапливает только одну комнату, складывать площадь всех жилых помещений не потребуется. Исключением может стать ситуация, когда комната, где будет установлена батарея, соседствует с другой неотапливаемой комнатой. Тогда для вычисления количества секций нужно использовать их суммарную площадь.

Почему площадь нужно делить на сто? Это число появилось в формуле благодаря требованиям СНиПов, где указано, что на каждый квадратный метр площади жилого помещения необходимо 100 Вт мощности.

Мощность секции радиатора — параметр индивидуальный. Он зависит от того, из какого материала выполнен конкретный радиатор. Если информации о радиаторе нет, либо владелец дома пока не определился с выбором, можно использовать для расчета значение в 200 Вт, это среднестатистическая мощность, которой обладает одна секция большинства современных радиаторов отопления.

Имея все перечисленные выше данные, можно приступать к следующему этапу — подбору батарей. Допустим, нам необходимо рассчитать радиатор для гостиной площадью в 25 м², а мощность секции приглянувшегося радиатора — 180 Вт. Считаем:

n=25 × 100|180=13,88=14

То есть нам понадобится радиатор с четырнадцатью секциями. Если в продаже отсутствуют подобные модели, то можно выбрать батарею с максимально близким числом секций, но в большую сторону. Большее количество секций необходимо для запаса мощности.

Важно: если комната, где будет размещен радиатор, угловая, либо расположена в торце здания, в расчете необходимо использовать коэффициент 1,2. На него нужно умножить получившееся число. То есть в нашем случае для угловой комнаты следует выбирать батарею с семнадцатью секциями.

Радиаторы из какого материала лучше выбрать?

От материалов, применяемых при изготовлении батареи отопления, зависит не только стоимость обустройства отопительного контура дома или коттеджа, но и конструктивные характеристики системы отопления.

1. Самый доступный вариант – это батареи из стали. Они дешевы, но имеют небольшую мощность, поэтому плохо справляются с прогревом просторных помещений за счет недостаточной циркуляции.
2. Чугунные батареи долговечны и надежны в эксплуатации. Кроме того, они служат украшениям интерьера, благодаря своему эстетичному внешнему виду. Батареи из чугуна – отличный выбор, если у вашего дома кирпичные стены. А вот стены деревянного или шлакоблочного строения могут не справиться с нагрузкой: такие радиаторы очень тяжелые.
3. Также в продаже можно встретить специальные алюминиевые и биметаллические радиаторы. Батареи из алюминия – не лучший вариант в многоквартирных домах, так как они подвержены преждевременному износу из-за низкого качества теплоносителя в системе. Но в загородном доме такие радиаторы будут служить долго. Поэтому, рассмотрите такой вариант. Главное – использовать только чистую воду.
4. При покупке радиатора стоит обратить внимание на анодированные модели, которые имеют повышенную защиту от коррозии, такие радиаторы стоят дороже, но имеют более долгий срок службы. Срок эксплуатации может достигать 30-ти лет, а значит, не придется тратиться на новые батареи и ремонтные работы в ближайшем будущем.

Широкий выбор радиаторов самых разных моделей от ведущего производителя позволит не только купить батарею с нужным количеством секций, но и подобрать теплотехнический прибор отопления, который максимально впишется в интерьер комнаты. Все модели дополнены подробным описанием, и подходят под различные задачи, с учетом специфики помещения (одноэтажного, многоэтажного, квартиры, загородного дома и т. д.)

Подводя итоги

Для того чтобы в доме всегда царила атмосфера уюта и тепла, не были страшны никакие морозы, не стоит пренебрегать тщательным расчетом параметров системы отопления частного или загородного дома и экономить на котле или радиаторах. Приобретая качественное оборудование, вы сможете максимально сэкономить на отоплении, что окупит изначальные вложения с лихвой. При выборе отопительного котла следует руководствоваться тем, какой вид топлива доступен в населенном пункте, где находится дом, какая средняя температура снаружи помещения. Чтобы быть готовым к любым непредвиденным ситуациям, лучше выбрать котел, который можно переоборудовать для работы на другом виде топлива. Так, твердотопливные котлы «Теплодар» можно устанавливать без дополнительных слесарных работ оснастить газовой или пеллетной горелкой.

Используя полученные из статьи знания, вы можете легко, грамотно и быстро выполнить расчет отопительного контура, батарей и радиаторов для полноценного отопления любого дома, и на основании полученных данных выбрать идеальное оборудование. Эта простая формула подойдет как для жилых помещений, так и для гаражей, придомовых построек и даже технических помещений и магазинов. Если провести правильно самостоятельно расчеты не получается, стоит обратиться к профессионалам.
