Дренаж вокруг дома своими руками – схема, инструкция, советы
Оговоримся сразу, дренаж и гидроизоляция — это разные понятия и одно из них не исключает другое. Дренаж вокруг дома (система водоотведения) позволяет удалить или снизить уровень воды на участке.
Опасность кроется как снаружи (осадки, паводковые воды), так и изнутри (грунтовые воды). Гидроизоляция защищает фундамент строения от попадания воды внутрь.

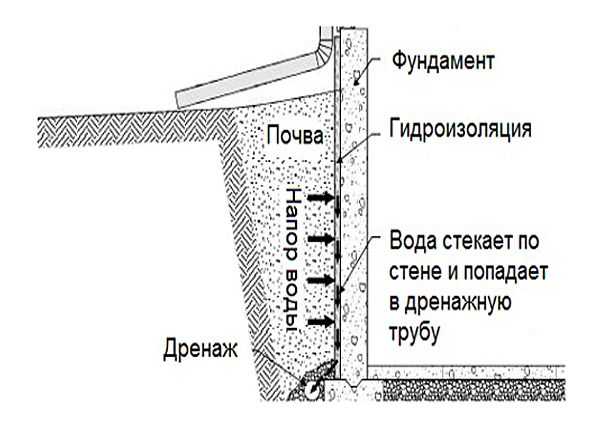

Но, даже качественно изолированный от воды фундамент не защитит основание частного дома (цоколь) и подвал от попадания воды в течение длительного времени. Ведь если вода будет напирать постоянно, она найдет слабые места в гидроизоляции. И напротив, если ее вовремя отвести – ваш дом или дача будут в безопасности.
Дренаж вокруг дома своими руками
Когда необходимо устройство дренажной системы:
- месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
- качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
- уровень осадков в вашей местности;
- уровень залегания грунтовых вод;
- заглубление остальных строений на участке.
Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
- наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.
Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.
Виды дренажных систем
В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.
Поверхностный дренаж
К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.
Существует два вида поверхностного устройства дренажа: линейный и точечный.
Линейный дренаж
Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.
Точечный дренаж
Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.
Комбинированный дренаж объединяет две вышеупомянутых системы: точечный и линейный дренаж.
По способу устройства дренаж может быть открытым и закрытым
Открытый дренаж
Система траншей, желобов, водостоков или водосборных лотков.
Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.
Принцип устройства открытой дренажной системы
Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.
Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.
Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.
Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.
Открытый дренаж вокруг дома
Закрытый дренаж
Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче.
Их виды представлены на фото.
Закрытый дренаж вокруг дома
Засыпной дренаж – система засыпанных траншей
Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.
Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.
- выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
- на дно траншеи укладывается геотекстиль;
- траншея засыпается гравием, щебнем и т.п.;
- сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.
Засыпной дренаж
Глубинный дренаж
Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.
Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).
Закрытый дренаж – система труб

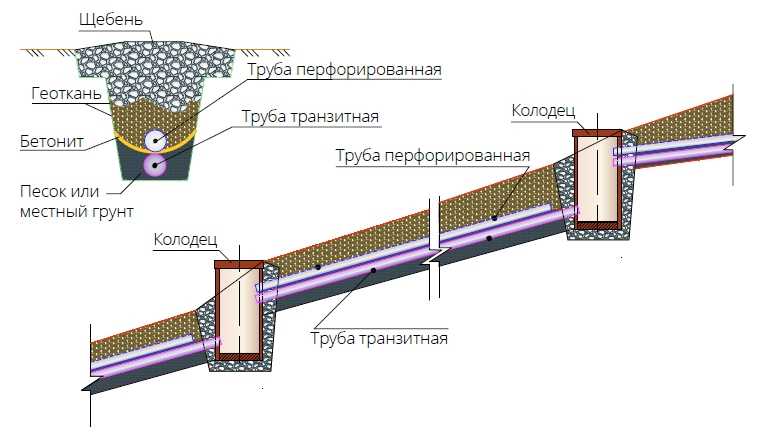

Схема устройства закрытого дренажа, трубы и способ укладки
Как сделать дренаж вокруг дома своими руками
Поэтапная инструкция по устройству дренажа закрытого типа
- Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:
- проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
- располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.
Устройство дренажа закрытого типа (сплошной, пристенный)

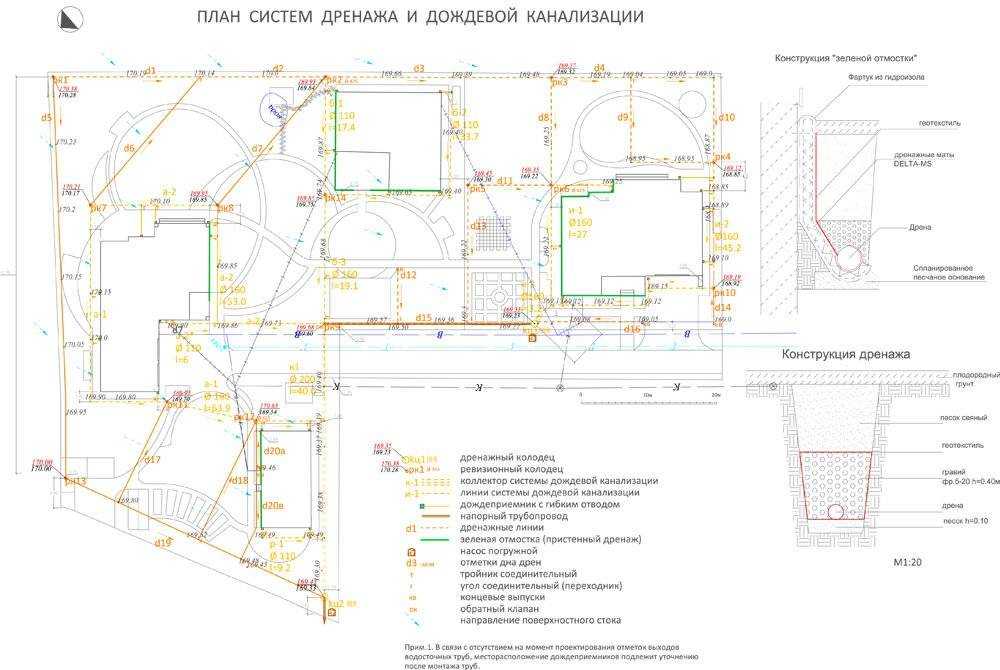

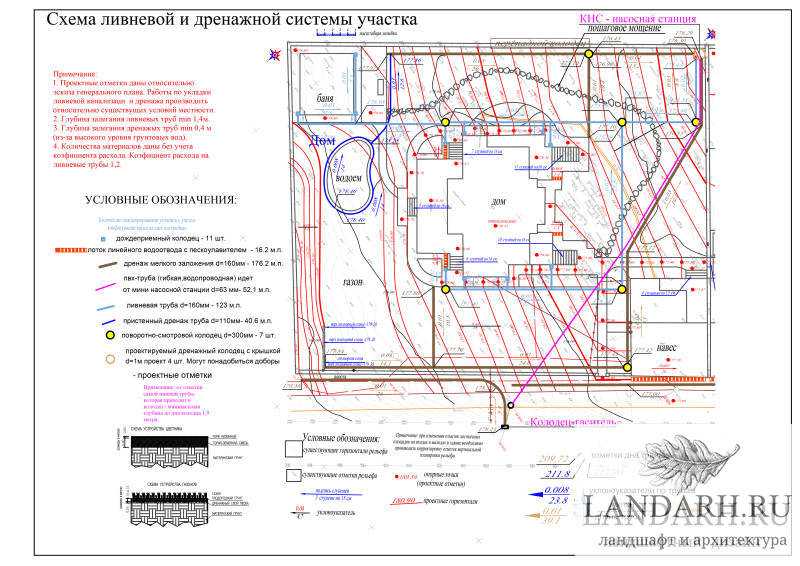

Схема дренажа вокруг дома представлена на фото
- Наметить расположение дренажных канав на участке.
Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.
- Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.
Рытье траншеи для дренажа участка загородного дома
Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.
- Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.
Укладка геотекстиля на дно траншеи под дренаж
Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.
Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.
к. он плохо пропускает воду.
- Засыпать низ (дно) траншеи гравием.
Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net
Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.
- Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.
Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.
Вывести концы трубы в дренажный колодец.
Это последняя составляющая закрытой системы дренажа.
Вывод труб в смотровые колодцы
По функциональному назначению дренажные колодцы делят на два вида:
- накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
- поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
- Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
- Засыпать дренажные трубы щебнем на высоту 300мм.
- Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
- Засыпать песок, землю и/или уложить дерн.
Поглощающий колодец и обмотка дренажной трубы геотексителем
Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

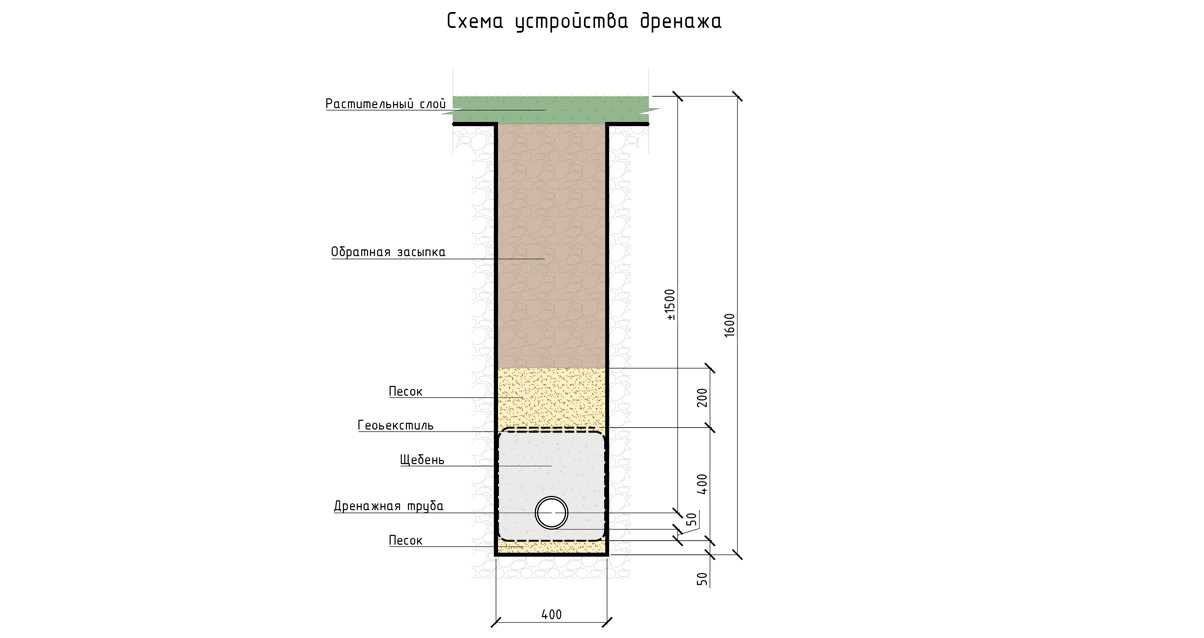

Готовая дренажная система в разрезе представлена на фото
Схема дренажной системы в разрезе
Заключение
Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка.
В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.
что это такое, устройство системы, как проложить трубу на участке, схема
Высокий уровень грунтовой воды и обильные атмосферные осадки могут вызвать подтопление зданий или, как минимум, появление плесени на стенах жилых помещений, что оказывает негативное воздействие на здоровье человека. Чтобы не возникало подобных проблем, вокруг дома укладывается дренаж для отвода излишков влаги через специальные водостоки.
В статье подробно рассказывается что такое дренаж, содержится полезная информация о способах устройства водоотводящих систем, методах осушения заболоченного земельного участка через дренажные системы и даны советы – как правильно сделать дренаж вокруг дома.
Содержание
- Что такое дренажная система и для чего она нужна
- Как выбирать дренажные трубы, основные виды по материалам
- Разновидности схем дренажа
- Открытая система дренажа
- Закрытая система
- Классическая схема дренажа вокруг дома
- Технология укладки дренажных труб вокруг дома своими руками
- Как правильно проложить дренаж на участке самостоятельно
- Чем засыпать трубу при закрытой укладке
- Ошибки в прокладке дренажной трубы
- Заключение
Что такое дренажная система и для чего она нужна
В строительстве технический термин «дренаж участка» обозначает инженерную систему с различными методами водосбора и отвода лишней влаги. Ливневые стоки и почвенная влага попадает в трубы, проложенные в земле, перемещаются по открытым каналам, поднимается по пробуренным скважинам.
Весной в период активного таяния снега или в дождливую осень на придомовом участке происходит сезонный подъем грунтовых вод.
Избыточная влага насыщает верхние слои почвы и территория участка превращается в «кашу», по которой трудно передвигаться.
Вода через стены фундаменты по капиллярам проникает внутрь помещения, постепенно заливая полы цокольного этажа и подвального помещения.
Качественный дренаж на участке помогает выполнить осушение заболоченной территории и удалить из почвы избыточную влагу. Такое несложное инженерное сооружение обеспечивает длительную эксплуатацию подземных фундаментных конструкций, придомовой отмостки и дорожного покрытия.
Как выбирать дренажные трубы, основные виды по материалам
Самый распространенный способ водоотведения грунтовой и талой влаги с индивидуального подворья заключается в организации дренажного трубопровода, укладываемого в земле или на ее поверхности.
Для устройства дренажа применяются:
- Полимерная трубная продукция: сшитый полиэтилен, ПХВ и другие пластикаты.
- Асбестоцементные трубы.
- Керамика с перфорацией.
После появления на строительном рынке полимерных труб, асбестоцемент и керамика отошли на второй план и в настоящее время практически не востребованы. Это объясняется большим весом тяжелых керамических и асбестоцементных труб, оказывающих большое давление на грунт, сложности их монтажа. Перфорация на поверхности дрен быстро заиливается частичками земли, и вода перестает поступать в полость водоприемника. Все эти факторы, а также сложность соединения отдельных участков трубопровода отрицательно влияют на эффективность дренажа и поэтому от использования в строительстве дренажных труб из керамики и асбестоцемента практически все отказались.
Чтоб бы правильно выбрать трубы для дренажа, необходимо обратить внимание на следующие условия:
- Тип почвы, преобладающей на территории застройки.
- Степень увлажненности грунта.
- Уровень грунтовых вод на участке.
Справочная таблица оптимальных материалов по типам грунтов
|
Тип грунтового основания |
Рекомендуемый материал для дренажного трубопровода |
|
Щебень |
Трубы с перфорацией без укладки фильтрующих материалов |
|
Песок |
Трубы с перфорацией и фильтрующим материалом, уложенные на щебеночное основание |
|
Глина |
Трубы с фильтром или без него, основание из щебня с минимальной толщиной 200 мм. |
|
Суглинок |
Трубы с фильтром из геотекстиля |
Диаметр дренажа зависит от индивидуальных особенностей земельного участка:
- Трубы ф*150 мм и ниже укладываются для отвода небольшого количества грунтовой и атмосферной влаги.
- Диаметр труб до 300 мм применяется в дренажных системах с большим количеством воды.
Существует несколько требований по подбору материалов дренажных труб:
- Механическая прочность стенок трубы для восприятия давления земляной массы и для сохранения целостности трубопровода во время сезонных смещений.
- Достаточная пропускная способность для отвода воды в любом количестве.
- Устойчивость к сезонным изменениям температуры.
- Гладкость внутренних стенок для лучшего оттока воды.
В настоящее время для снижения УГВ применяют полиэтиленовые гофрированные трубы с перфорацией. С помощью пластикового трубопровода можно создать бюджетную и надежную дренажную систему, эффективно снимающую избыточное давление на грунтовое основание и способную защитить придомовую территорию от нежелательной влаги.
Разновидности схем дренажа
Укладка дренажной трубы производится открытым или закрытым способом. Первый способ рекомендован для глинистых грунтов, когда достаточно удалить атмосферную и талую воду с верхнего слоя почвы. Дренаж для отвода грунтовой воды прокладывается в земле закрытым способом.
Иногда дренажная система выполняется комбинированным способом. В этом случае для качественного водоотведения грунтовых вод выполняется дренаж из труб с отверстиями – дрен, а ливневая канализация проводится открытым способом в наземных бетонных лотках. Сброс воды осуществляется в общий дренажный колодец.
Открытая система дренажа
Устройство дренажа открытым способ выполняется водоотводящими канавками или траншеями, вырытых непосредственно в земле. Канавы выкапывают в земле на глубину до 700 мм, ширина углубления составляет 500 мм. Для свободного передвижения воды земляные стенки располагают в виде трапеции с углами не менее 30 градусов.
Дренаж открытым способом прокладывают по периметру вокруг дома или участка.
Траншеи сводятся к единой водоприемной яме, расположенной в самой нижней части земельного участка.
Обычно стенки водоприемников обмазываются глиняным раствором, полость траншеи заполняется наполнителем из веток без листьев, каменной крошкой, битым кирпичом. Траншею с наполнителем доверху засыпают грунтом
Главное достоинство открытого дренажа заключается в простоте и дешевизне дренажа.
Минусов гораздо больше:
- Из-за постоянного контакта с водой необходимо укреплять стены канавы или сразу сделать водоприемный лоток из монолитного бетона.
- Открытый дренаж ограничивает свободу перемещения и занимает дополнительную площадь.
- Неэстетичный внешний вид.
Чтобы не портить внешний вид участка и «замаскировать» открытый дренаж, применяют удобные лотки из бетона или керамики, которые сверху накрываются декоративными решетками из металла или прочного пластика. Такой дренаж выглядит эстетично и удобен в обслуживании, хотя стоимость его намного дороже.
Закрытая система
Дренаж закрытого типа укладывается в грунт и после монтажа система засыпается землею. Грунтовая и дождевая вода, попадая в трубопровод, отводится в канализационный дренажный колодец.
Закрытый дренаж можно применять для отвода воды от дома, построенном на обычном и даже заглубленном фундаменте.
В случае заиливания дренажа его можно прочистить специальным оборудованием, не разбирая при этом всей системы.
Основные преимущества закрытой дренажной системы:
- Долговечность.
- Надежность.
- Не затрудняет перемещение вокруг дома или дачи.
- Легко вписывается в любую ландшафтную планировку.
- Возможность комбинирования с другими дренажными системами.
Недостатки: дороговизна материалов и сложность монтажа.
Классическая схема дренажа вокруг дома
Основная задача домовой дренажной системы заключается в понижении уровня грунтовой воды (УГВ) и водоотведения атмосферной, талой влаги от конструкции дома.
Для защиты фундаментов отмостки и дорожного покрытия частного подворья или дачного участка необходимо уложить пристенный дренаж, состоящий из системы труб, уложенных на песчано-гравийную подушку.
Последовательность устройства классического дренажа:
- По периметру дома выкапываются траншеи с небольшим уклоном в сторону установки водосборника.
- Дно траншеи уплотняют и засыпают щебнем или гравием.
- На подготовленное основание кладут дренажную трубу.
- В местах пересечения трубопроводов и угловом расположении труб устраиваются ревизионные колодцы.
- Траншею с уложенными дренами заполняют щебнем или другим дренирующим материалом и последовательно засыпают песком и грунтом.
- Дрены опускаются на высоту 150 – 220 мм выше дна приемного колодца, размещаемого в нижней точке участка.
- По окончании монтажных работ вокруг дренажных водосборников выполняют обратную засыпку.

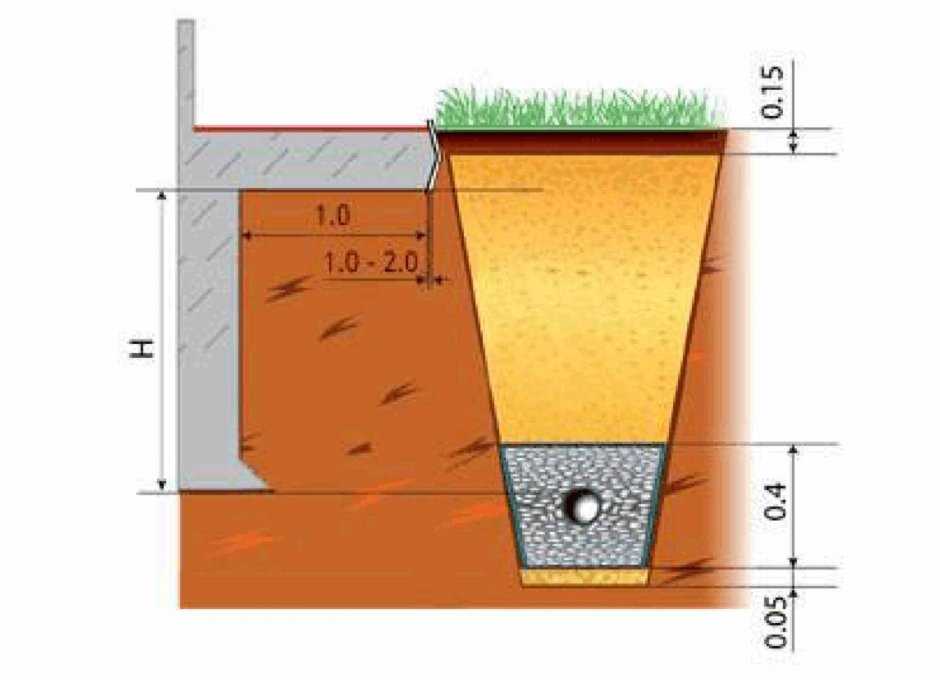

Так выглядит классическая схема устройства дренажа по отводу воды от дома.
На практике устройство дренажной системы может быть выполнено в других форматах; вдоль стен постройки или по кольцу вокруг дома.
Технология укладки дренажных труб вокруг дома своими руками
Самостоятельное устройство дренажа вокруг дома начинают с выбора места расположения водоотводящей инженерной системы. Обычно у исполнителя возникает закономерный вопрос: как правильно уложить дренажные трубы, чтобы осушить территорию и защитить конструкции дома от нежелательной влаги.
Как правило, рассматривается два способа: устройство пристенного дренажа или укладка дрен по периметру дома или дачи. Второй вариант предусматривает комплексную защиту цокольной части здания, отмостки вокруг дома, зеленых насаждений и дорожного покрытия придомовой территории от попадания грунтовой и атмосферной влаги.
Как правильно проложить дренаж на участке самостоятельно
Для понижения уровня грунтовых вод и устройства ливневой канализации необходимо выполнить следующие работы:
- Разметка участка для расположения дренажных траншей.
- Выполнение земляных работ по устройству углублений – канавок для быстрого и беспрепятственного оттока воды.
- Дно траншеи зачищается и уплотняется.
- На подготовленное земляное основание укладывается фильтрующий материал и насыпается слой песка и щебня. Высота подушки не должна превышать 200 мм.
- Подготовленные по размеру трубы монтируются на подушку из щебня. Стыковка отдельных участков трубопровода проводится соединительными фитингами
- Трубы плотно обматываются специальной тканью под названием «геотекстиль», используя для фиксации прочную веревку или тонкую вязальную проволоку. Ткань выполняется двойную функцию: пропускает воду через отверстия дрен и защищает перфорационные отверстия от засорения.
- Дренажные трубы прокладываются под небольшим уклоном от 1 до 2 см на 1 метр погонный в сторону водоприемного колодца.
После монтажа дренажный трубопровод засыпается фильтрующим материалом, слоем песка и грунтом.
Последовательное выполнение перечисленных работ гарантирует качественное водопонижение горизонта почвенной влаги и быстрого оттока дождевой воды.
Чем засыпать трубу при закрытой укладке
Конструкция закрытого дренажа предполагает заполнение пространства вокруг уложенных труб фильтрующим и водопроницаемым материалом. Для фильтрации поступающей влаги применяют гранитный, гравийный или известняковый щебень мелкой фракции. Допускается заполнение крошкой битого кирпича или природного камня – главное, чтобы между частицами заполнителя оставалось воздушные пустоты, через которые вода будет беспрепятственно попадать в перфорационные отверстия дрен.
Щебеночный наполнитель кладут чуть выше верней кромки трубы на высоту до 50 мм.
Стоимость гранитного или гравийного щебня достаточно высокая и к тому же нет необходимости засыпать траншею доверху фильтрующим материалом. Для этих целей можно использовать более доступный материал: ветки деревьев, куски старой штукатурки, шлак, мох. Обычно применяют любой водопроницаемый местный материал, который всегда есть под рукою.
Ошибки в прокладке дренажной трубы
Бывают случаи, когда уложенный дренаж не справляется с поставленной задачей по осушению участка и грунтовая вода поступает в дом.
Это означает на стадии проектирования и строительства были допущены ошибки:
- При подборе дренажных труб и способа их укладки не были учтены особенности грунта.
- В дренажном колодце отсутствует вывод воды, что приводит к его переполнению.
- Нарушена технологическая последовательность засыпки и не уложен фильтрующий щебеночный слой.
- Дренажные трубы уложены без геотекстиля.
- В трубах отсутствует перфорация.
- Некачественные соединения и нарушение целостности дренажного трубопровода.
Чтобы выполнить хорошую дренажную систему, правильно подобрать схему водоотводящей системы и последовательно выполнять строительные работы в технологической последовательности.
Заключение
Дренаж участка защищает стены дома от влажных стен и мокрых подвалов. Только соблюдая технологическую последовательность устройства дренажной системы, можно вывести лишнюю воду из почвы и обеспечить комфорт на придомовой территории.
Подробная видеоинструкция по укладке дренажной системы:
