«Как сделать водяной теплый пол, если пол в частном доме деревянный будет?» — Яндекс Кью

Теплый пол водяной своими руками в частном доме.

Как сделать теплые полы от водяного отопления в частном доме правильно?

Содержание

Теплый пол водяной своими руками в частном доме. Как сделать теплые полы от водяного отопления в частном доме правильно?
Как подключить теплый пол к отоплению в частном доме. Вариан. Подсоединение контура через отопление с использованием термомонтажного модуля
Как сделать теплый пол в деревянном доме. Электрический теплый пол в деревянном доме
- Как укладывать теплый электрический?
- Этапы укладки теплого электрического пола с подложкой
- Укладка теплого электрического пола на стяжку
Как сделать теплый пол в доме. Устройство водяного теплого пола
Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся
- Достоинства теплого пола
Технология теплого пола в доме. Сферы применения водяных теплых полов
Теплый пол в частном доме по грунту. Теплый пол по грунту в частном доме. Устройство, монтаж и подключение к сети
- Что собой представляет теплый пол на грунте
- Водяной тёплый пол по грунту
Видео теплый пол в частном доме. Как сделать теплый пол правильно.

Теплый пол водяной своими руками в частном доме. Как сделать теплые полы от водяного отопления в частном доме правильно?

Чтобы организованная система при эксплуатации не стала разочарованием и тратой средств, нужно на этапе ее проектирования учесть следующие моменты:

водяные теплые полы дадут тепло в дом, если в бетонной стяжке будет минимум (лучше полное отсутствие пузырьков воздуха). Воздушные камеры ухудшают отдачу тепла;
избежать растрескивания стяжки можно при добавлении в нее пластификаторов;
изучая вопрос, как сделать теплые полы от водяного отопления в частном доме, измерьте площадь в каждой комнате, где будет обустраиваться система. Если площадь поверхности свыше 40м2, тогда бетонная стяжка укладывается частями. Если вы не знаете, как правильно сделать теплый пол большой площади от отопления в частном доме, напомним, что между швами обязательно прокладывают демпферную ленту;
с типом чистового покрытия нужно определиться заранее. От его эксплуатационных условий и толщины будет зависеть допустимый шаг и толщина стяжки. Если устройство водяного теплого пола в частном доме по схеме выполняется с применением паркета, тогда шаг делают не менее 200 мм, иначе покрытие быстро потеряет свои внешние и физико-технические качества. А толстая напольная отделка может поднять настолько уровень пола, что дверной проем придется уменьшать;
заливать своими руками стяжку теплого пола в доме нужно только после проверки системы. Значит, первый ее запуск придется проводить после укладки труб и подключения их к коллектору;
чем толще труба, тем больше расход воды и затраты на организацию, поскольку подключать теплый пол своими руками в частном доме придется с использованием фитингов и переходников. Да и изогнуть толстую трубу будет крайне непросто;
марка бетона М200 и выше. На этом материале не стоит экономить, поскольку стяжка должна обладать высокой несущей способность — принимает нагрузки от мебели, техники, людей;
интересуясь вопросом, как правильно сделать теплый водяной пол в частном доме, нельзя забывать о том, что внутри петли и контура трубы должны быть цельными. Отрез изделия выполняют возле коллектора, которых разумнее разместить по центру.

Как подключить теплый пол к отоплению в частном доме. Вариан. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.
Подключение теплых полов к центральному отоплению напрямую
Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.
Автономный модуль для регулирования температуры пола
Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Как сделать теплый пол в деревянном доме. Электрический теплый пол в деревянном доме

В отличие от водяного пола в деревянном доме – электрический намного проще обустроить, так как его можно смонтировать как по лагам, так и по стяжке. Стоит заметить, что при укладке электрического теплого пола используется слой фольги, который защищает провода от нагревания и предотвращает попадание влаги.

Обустройство теплого электрического пола в деревянном доме имеет множество преимуществ, таких как экологическая безопасность, простота в установке и эксплуатации, бесшумность работы. В отличие от водяного пола – электрический теплый пол работает бесшумно.

Отсутствие необходимость специального ухода за теплым полом, как и отсутствует испарение воды. Это преимущество является одним из самых важных.

При работе водяных полов вода из системы может испаряться, тем самым повреждая характеристики напольного покрытия. Электрический теплый пол не влияет на сохранность и характеристики напольного покрытия.

Как укладывать теплый электрический?

Электрический теплый пол может выступать как основное средство обогрева, так и дополнительный источник обогрева помещения. В среднем система электрического теплого пола может отопить помещение размерами от 10 до 25 м2.

Этапы укладки теплого электрического пола с подложкой

Сперва производится укладка утеплителя на бетонный или деревянный пол. Можно обойтись без этого этапа, он необходим для улучшения теплоизоляционных качеств пола.

Далее происходит укладка фольги. Слой фольги будет защищать нагревательный кабель теплого пола от перегрева и деформации.

Следом монтируется металлическая сетка. Укладка металлической сетки – необходимый этап установки теплого электрического пола. Металлическая сетка выполняет несколько функций, к ней прикрепляется нагревательный кабель и она обеспечивает защиту от возгорания.

Далее укладывают нагревательный кабель. При укладке электрического пола по лагам в них проделывают отверстия. Укладывать кабель теплого электрического пола рекомендуется способом «змейка». Таким образом, можно сэкономить материал, а также упростить процесс укладки.

Следом выполняется присоединение к системе теплого пола терморегулятора и температурного датчика, которые позволят регулировать температуру в помещении.

Наконец производится укладка подложки и чистового пола, который представляет собой доски ДСП или ДВП плиты. Этот этап укладки необязателен. Напольное покрытие можно устанавливать сразу после укладки подложки на кабель теплого электрического пола.

Укладка теплого электрического пола на стяжку

Укладку теплого электрического пола можно легко и просто с помощью стяжки.

Первым делом производится установка теплоизоляции. В качестве теплоизоляции может выступать пенопласт, его рекомендуется уложить в 1 слой. Толщина пенопласта не должна превышать 15 см. Если вы собираетесь укладывать в качестве напольного покрытия паркет или ламинат, то можно обойтись без теплоизоляционного покрытия, заменив его на гидроизоляционное, например, полиэтиленовую пленку.

Далее производится укладка слоя фольги, установка арматурной сетки и закрепление труб на ней. Укладывать трубы рекомендуется змейкой или любым другим способом.

После вышеописанных манипуляций, производится заливка бетонного раствора. Для того, чтобы добиться идеально ровной поверхности, можно использовать дополнительный слой нивелир-смеси. Стоит заметить, что идеальным пол должен быть только для некоторых видов напольного покрытия, например, ламината. В конце производится укладка напольного покрытия.

Как сделать теплый пол в доме. Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся

1.
2.
3.
Уют в доме зависит не только от интерьера, но и от температуры. В холодном помещении находиться не комфортно, к тому же это грозит простудными заболеваниями. Также зимой можно столкнуться с проблемой холодных полов – если в комнатах ее удается решить, положив на поверхность ковер, то по напольной поверхности в ванной и на кухне ходить не совсем приятно. Пригодится система пола с обогревом и в детской комнате. Казалось бы, лучше такой системы обогрева не может быть ничего. Но стоит учитывать, что имеет теплый пол плюсы и минусы. Как он выглядит, можно посмотреть на фото.

Достоинства теплого пола

Имеет такие теплый пол преимущества:

комфортная температура поверхности пола;
равномерный обогрев помещения;
повышение температуры воздуха в комнате.

Нужно сразу сказать, что система пола с обогревом не может заменить обычное отопление. Традиционные батареи обеспечивают основной нагрев воздуха в помещении. Теплые полы могут использоваться лишь в качестве дополнительного обогрева комнаты. Это — минусы теплого водяного пола. Он обычно используется для прогрева именно пола – все же ходить по теплой поверхности гораздо комфортнее, чем по холодной. Но в то же время, благодаря этой системе, помещение будет обогреваться лучше, поскольку к традиционным батареям присоединяется и другой источник отопления. Вдобавок ко всему, тепло будет распределяться равномерно, так как комната станет нагреваться по всей площади.

особенности систем теплых полов

оптимальная температура поверхности пола – 25-28 градусов. при установке системы стоит учитывать, что наибольшая температура будет наблюдаться в самом начале водяного теплого пола – по мере продвижения по трубам, она будет падать. с электрическими полами такой проблемы не возникает.
Но имеют и электрические теплые полы плюсы и минусы. Прежде всего, обогреву могут мешать мебель и некоторые напольные покрытия. Также не рекомендуется делать электрический теплый пол под покрытия, подверженные возгоранию, например, паркет. В принципе, дерево выдержит нагрев до 30 градусов, но если основного отопления не будет, и по датчику температуры воздуха в помещении нужно будет достигнуть 20 градусов, не исключено, что этот материал загорится. Читайте также: » Как сделать теплый пол на кухне – монтаж электрического или водяного пола отопления «.

Что касается того, есть ли вред теплых полов, то температура их поверхности будет выше, чем воздуха. Но это не может способствовать возникновению простуды – напротив, больше шансов заболеть, передвигаясь по холодному покрытию. Установив систему теплого пола в ванной, кухне, детской комнате, можно не переживать о болезнях – как известно, простуды часто возникают при переохлаждении ног (прочитайте: » Теплый пол для ванной комнаты: правильное решение «).

Имеет теплый пол недостатки, среди которых, например, невозможность полного управления температурой. Это в основном относится к водяным системам. Уровень нагрева электрических полов можно настраивать, если, конечно, приобрести хороший датчик, качественно измеряющий температуру. Специалисты советуют устанавливать программируемые электронные приборы – с их помощью можно выставить желаемый уровень температуры воздуха или поверхности пола, а при достижении данного показателя система будет автоматически отключаться. Читайте также: » Как выбрать мобильный теплый пол под ковер – виды. характеристики, преимущества и недостатки «.
Плюсы и минусы теплого пола, подробно на

устройство теплого пола

нагревательный элемент укладывают на теплоизоляционный материал при устройстве теплых полов , сверху заливают стяжку и настилают напольное покрытие. насчет того, вредны ли теплые полы, то это утверждение абсолютно неверно.

Удельное тепловыделение – основной параметр системы теплого пола. Он колеблется в пределах 15-25 Вт/м. Для укладки пола нужно выбирать изоляционный материал, который сможет выдержать температуру выше 100 градусов. Иначе при эксплуатации системы могут возникнуть проблемы. Читайте также: » Какие бывают электрические полы с подогревом – виды, особенности, правила укладки «.

Что касается того, что теплые полы вредны для здоровья, то это абсолютно неверно – подогрев напольной поверхности может сказаться на здоровье только положительным образом. Но чтобы такая система прослужила долго, ее нужно правильно установить.

Технология теплого пола в доме. Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Наиболее эффективными теплые полы оказываются в том случае, если напольное покрытие выполнено из плитки или ламината – эти материалы нагреваются и удерживают тепловую энергию. При использовании в качестве напольного покрытия ковролина эффективность обогрева помещения будет снижена из-за низкой теплопроводности данного материала.

Теплый пол в частном доме по грунту. Теплый пол по грунту в частном доме. Устройство, монтаж и подключение к сети

Существуют разные методики укладки панельного отопления. Одной из них является теплый пол по грунту. Особенность в том, что делается такой обогрев во время строительства здания, а не впоследствии его эксплуатации, вследствие желания модернизировать жилье.

Запланировав сделать тёплый пол по грунту в частном доме, следует разбить всю работу на два этапа: на нижние слои заливается черновая стяжка, далее выкладываются все остальные слои пирога. Это железное правило для укладки, продиктованное возможной усадкой грунта.

Что собой представляет теплый пол на грунте

Конструкция теплого пола, которая укладывается в помещениях, напоминает своеобразный «пирог», поскольку состоит из нескольких слоев.

Заливка теплого пола по грунту напрямую зависит от характеристик почвы. Она должна отвечать определенным требованиям и нормативам.

Так, подземные воды должны находиться не выше, чем 5–6 метров от уровня верхнего слоя. Важно, чтобы почва участка не имела высокое значение рыхлости и воздушности. Потому не допускаются строительные работы на песчаниках и черноземе. Важно также учитывать нагрузку, которая будет приходиться на конструкцию в процессе эксплуатации. Устройство пола должно обеспечить следующее:

надежную тепловую изоляцию комнаты;
не дать грунтовым водам затопить помещение;
устранить внешние шумы;
не допустить проникновения водяного пара;
обеспечить комфорт жителям.

Водяной тёплый пол по грунту

Конструкция панельного отопления – превосходное решение для жилых комнат и рабочих помещений с крупной площадью (более 20 м2). Здесь можно использовать электрический обогрев или водяной. В мелких помещениях (санузел, балкон или лоджия) трубы разместить достаточно сложно. Потому допускается (и даже рекомендуется) использование электрических теплых полов. Как правило, все стремятся обеспечить уют в первую очередь в больших помещениях. Стоит рассмотреть водяной пол по грунту, его особенности.

Важно знать! В многоэтажках запрещена укладка водяной панельной системы обогрева совместно с централизованным источником тепла. Это обусловлено разгерметизацией системы, внесением дополнительных сопротивлений в рассчитанный заранее проект, что помешает корректной работе.

Исходя из этого, стоит понимать, что для подключения обогрева стоит рассмотреть наличие автономного источника тепла. А для этого нужно обратиться в соответствующие государственные структуры за разрешением.

Существует несколько методик монтажа водяных систем. Но для каждой из них нужно предусмотреть следующее:

При укладке на грунт стоит позаботиться об организации своеобразной «подушки». Первым укладывается слой песка (толщина 5–7 см), далее идет камень мелкой фракции (толщина слоя – 8–10 см).
Второй этап – гидроизоляция. Использовать можно практически все доступные материалы. Подходит битумно-резиновая или битумно-полимерная мастика. В качестве альтернативы можно применять оклеечный тип. Такой вариант имеет армирование в виде стекловолокна.
Не обойтись и без тепловой изоляции. Можно использовать пенополистирол. Толщина этого слоя вариативная и зависит от проводимых расчетов.
Можно использовать дополнительный слой теплоизоляции рулонного типа с покрытием из фольги (это вспомогательная конструкция, потому данный шаг можно пропустить).
Укладка труб теплого пола по грунту.
Поверх трубопровода делается стяжка. Потребуется и ее армирование сеткой. Высота такой конструкции вместе с нагревательными элементами должна составлять 50–70 мм. Это делается для быстрого прогрева покрытия. Армирование проводится над конструкцией теплого пола. Это делается с целью равномерного распределения нагрузок на систему.
Финишное покрытие. Здесь разрешено применять материалы, которые не поддаются тепловому воздействию напольной системы отопления.

Видео теплый пол в частном доме. Как сделать теплый пол правильно.

Теплый пол в деревянном доме

Способы устройства теплого пола

В деревянных домах теплые полы с теплоносителем можно монтировать 2 способами:

Традиционный, под стяжку из цементно-песчаного раствора.
«Сухой» способ, на деревянных бревнах или балках

Поскольку в домах из деревянного бруса перекрытия первого этажа или перекрытия над цокольным этажом часто бывают бетонными, то традиционный способ монтажа систем напольного водоснабжения не может быть полностью отметается в сторону. Тем более не стоит мудрить на таких основаниях с теплым полом на деревянных лагах, это приведет к излишним затратам, а результат может не оправдать ваших ожиданий. На черновых бетонных полах лучше устраивать систему обогрева под стяжку, а уже потом укладывать настил из дерева.

Совсем другая ситуация, когда дом с деревянными балками. На них не следует выполнять стяжку с отопительным контуром, и вот почему:

Цементно-песчаная стяжка несет дополнительную нагрузку, на которую не всегда рассчитано перекрытие.
Хороший деревянный дом постоянно «дышит», в результате чего слой раствора может треснуть, так как амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Придется компенсировать расширение отопительного контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома часто строят из недостаточно просушенного профилированного бруса, из-за чего вначале происходят изменения толщины конструкций, приводящие к появлению трещин в материале. В таких условиях обязательно пострадает стяжка.

Не исключено применение различных систем электрического теплого пола, из которых наиболее приемлемым вариантом является использование инфракрасного теплого пола для обогрева деревянного дома. Тонкая полимерная пленка с нанесенными на нее нагревательными элементами укладывается непосредственно под напольное покрытие, стяжка не требуется, что значительно упрощает монтажные работы. Однако в этом случае выбор энергоресурсов для обогрева жилого помещения ограничивается электричеством, тогда как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы в дань традиции соорудили в деревянных домах кирпичные печи с отопительным контуром для воды. В этой ситуации альтернативы схемам теплого пола с теплоносителем просто нет.

Из чего сделан деревянный пол?

Для того, чтобы понять, как правильно установить теплые полы в деревянных домах, нужно разобраться, как устроен пол в таких домах.

Деревянный пол может состоять из нескольких слоев, как правило, они следующие:

Черновой пол;
Тепловой слой;
Гидроизоляционный слой;
Напольное покрытие, такое как линолеум, паркет, ламинат и др.

Между этими слоями могут быть расположены нагревательные элементы, которые создадут систему теплого пола. Стоит отметить, что такие дома (этажи) строятся на бревнах, а при отсутствии фундамента — на столбах.

Монтаж водяных теплых полов «сухой»

Лаги и деревянные балки перекрытий применяются в качестве несущих конструктивных элементов пола в жилых домах. Лаги устанавливаются на прочное основание или на набор точечных опор, при этом балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Так как брус является несущей конструкцией пола, в нем не допускается делать какие-либо пазы или вырезы, в этом основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – уложить черновой пол из доски или листы ДСП, и от него начинать устройство «пирога» теплого пола.

Ситуация с лагами несколько иная. Когда брус уложен на прочное твердое основание, то есть возможность выпиливания в нем пазов для труб водяного контура и нет необходимости делать черновой пол. Если бревна опираются в нескольких точках, то делать в них запилы, как и в несущих балках, крайне нежелательно. Но в любом случае перед устройством чернового пола по балкам или лагам между ними укладывается слой теплоизоляционного материала. Для укладки теплых полов по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20-30 мм. В этом случае под теплоизоляционный материал на первом этаже следует уложить гидроизоляционный слой из полиэтиленовой пленки.

Под предлогом того, что все этажи частного дома составляют единое пространство, во многих инструкциях по монтажу теплых полов указано, что полы не нужно утеплять. Мол, нет ничего страшного в том, что часть тепла отопительного контура уходит вниз. В реальности это нарушает сам принцип работы теплых полов, так как тепло, идущее от потолков помещения, останется в верхней зоне, а в помещении, где расположена система теплых полов, его может не хватить. Чтобы тепло равномерно распространялось по помещениям, для которых оно предназначено, уложите небольшой слой теплоизоляционного материала, устроив в перекрытии теплый сухой пол.

После укладки теплоизоляционного материала и монтажа чернового основания из досок или ДСП необходимо обеспечить отражение всего тепла контура отопления вверх. Делается это 2-мя способами:

Монтаж теплых деревянных полов необходимо начинать с укладки фольгированного отражающего слоя по всей поверхности. В случае, когда трубы контура планируется прокладывать непосредственно по утеплителю и через прорези в лагах, то фольгу укладывают только между ними.

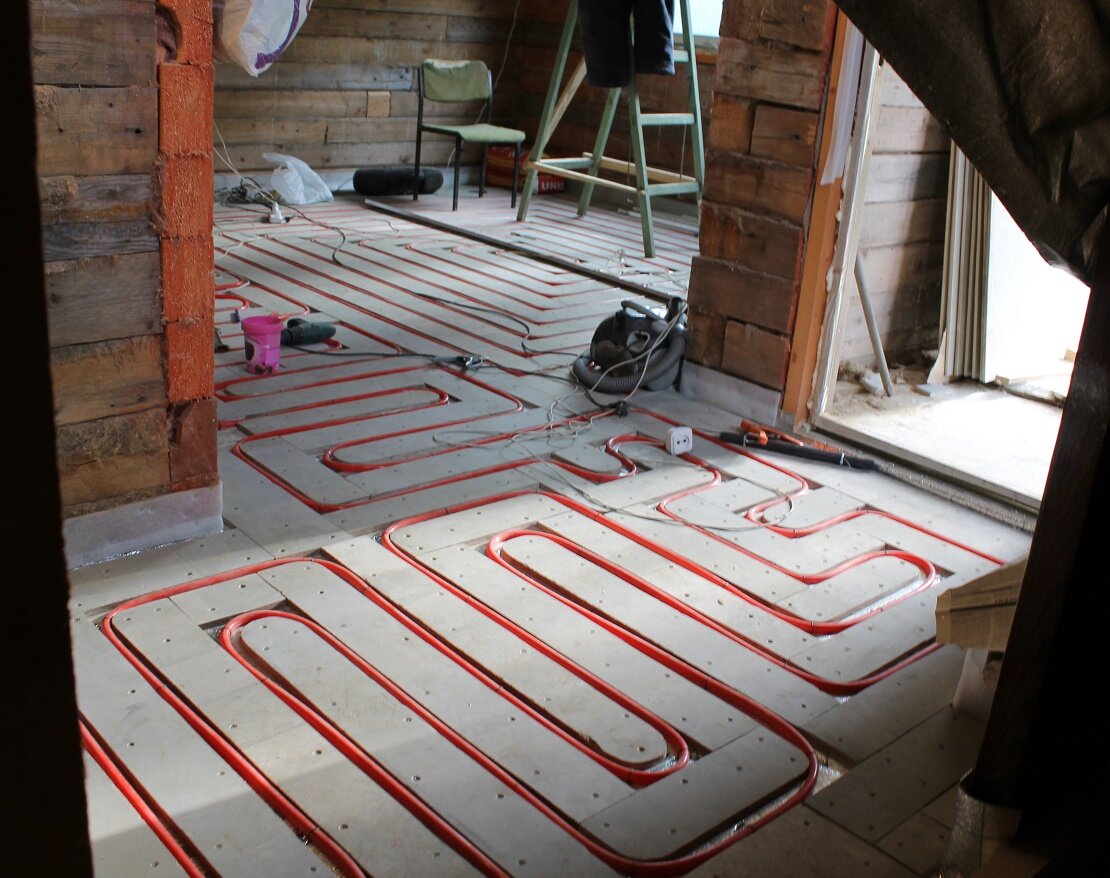

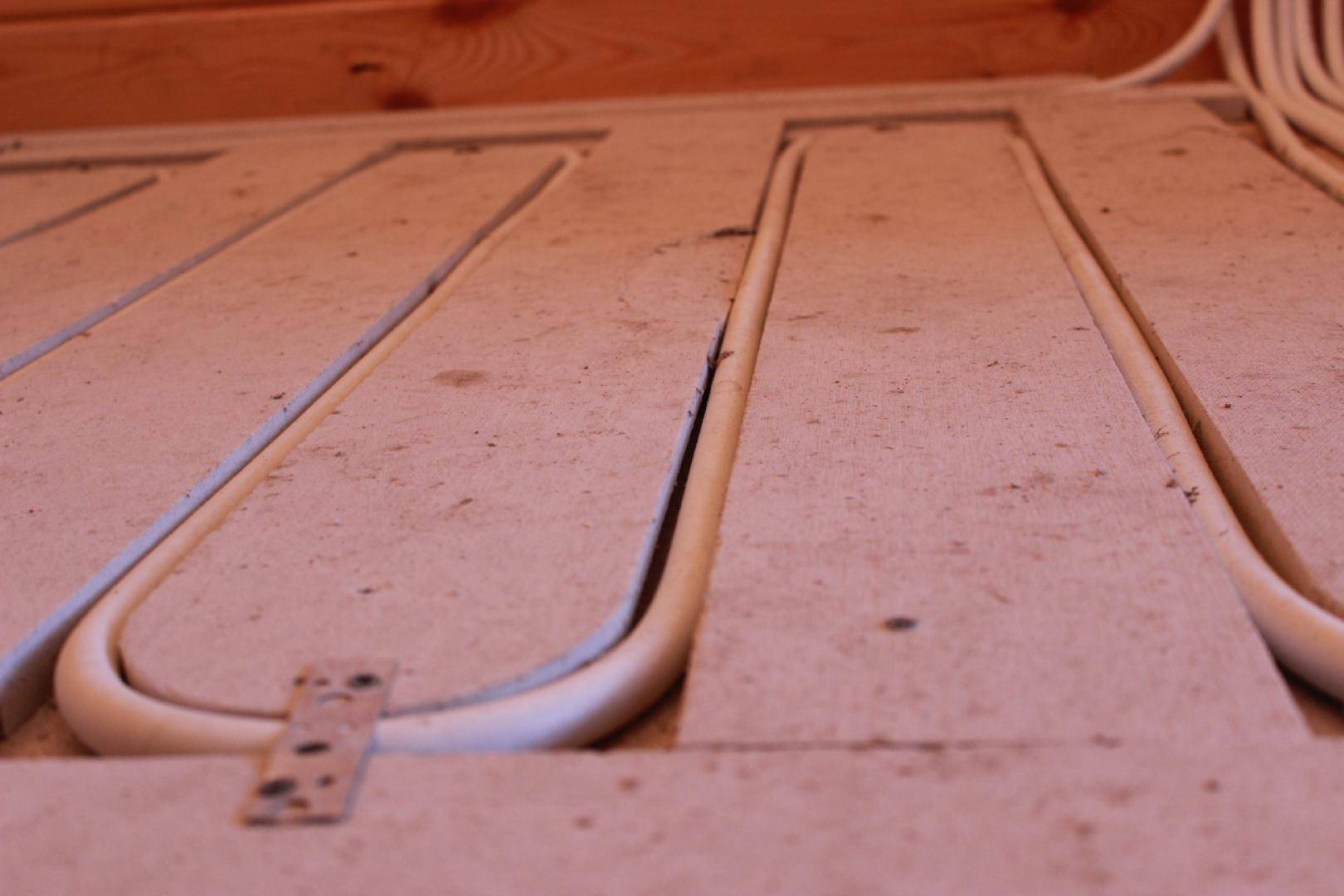

Более дорогой способ – с помощью древесно-плитных материалов и профилированных листов из оцинкованного металла. Начертив схему разводки контуров теплого пола на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В полученные пазы вставляются оцинкованные стальные листы.

Монтаж водяного теплого пола продолжается прокладкой труб отопительного контура. Для этого чаще всего используют трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь нужно соблюдать меньше, чем в теплых полах под стяжку, так как теплоотдача в нашем случае будет не столь эффективной. Труба с теплоносителем передает тепло на покрытие не напрямую, а через воздушный зазор, отсюда и снижение теплоотдачи. Соответственно шаг укладки труб должен быть в среднем 150 мм, максимум 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно укладывать финишное покрытие деревянного пола.

Утепление пола

Как правило, 28 дней никто не ждет, так как на этапе строительства на это нет времени. Приступают к укладке утеплителя своими руками. Экструдированный пенопласт используется как проверенный материал для утепления полов в деревянном доме. Это легкий, но очень плотный и теплый материал, который часто укладывают под половицы в деревянном доме. Расчеты показывают, что толщина пенопласта для ЦФО должна быть не менее 3 см (обычно кладут 5 см).

Утеплитель расстилается по всей площади дома, после чего укладывается теплоотражающая пленка. Собственно, пленка представляет собой основу из фольги, которая будет отражать тепло от трубы и направлять его вверх.

Поверх утеплителя лежит отражающая металлизированная пленка, на которую уложены контуры теплого пола, направленные к коллектору

Пленка бывает двух видов — обычная и подороже. Более дорогой вариант – металлизированная фольга, более дешевый – обычная. Металлизированная фольга может быть размещена поверх утеплителя и дополнительно не защищена. Для обычной фольги требуется полиэтиленовая защита, так как бетон может подвергать ее коррозии под воздействием агрессивной среды.

После укладки световозвращающей пленки, покрытой пленкой, приступайте к укладке демпферной ленты. Стяжка пола деформируется при нагревании. Таким образом, он будет давить на стены или фундамент, что может привести к трещинам, деформации. Демпферную ленту укладывают по периметру всех стен в частном доме, немного выступая за границы будущей чистовой стяжки. Лишнее обрезается в конце работы.

Теплый пол «под стяжку»

Технология устройства теплых полов, предусматривающая замоноличивание контуров в стяжку из цементно-песчаного раствора, широко распространена и достаточно известна, пирог пола показан в цифра:

Сначала необходимо обеспечить гидроизоляцию будущей плиты, уложив полиэтиленовую пленку поверх бетонной подготовки. Затем, чтобы компенсировать тепловое расширение стяжки, по всему периметру помещения вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Для того чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции укладывается фольгированная пленка с разметкой, по которой укладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для плитки). Необходимо следить, чтобы длина каждого контура не превышала 100 м. Трубы крепятся с помощью специальных планок или пластика. В конце цепь подключают к распределителю и проверяют на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3-5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, уложив поверх стяжки финишное покрытие.

Как крепить трубы

Все, кто читает этот материал и осмысливает момент укладки, задаются вопросом о креплении труб. Собственно, самым простым вариантом будет использование хомутов, которые огибают трубу и вбиваются в изоляцию.

Общий вид трубы, которая крепится к изоляции с помощью хомутов

Для аккуратности работы сначала начертите контур укладки, затем один тянет и раскатывает трубу, а другой прибивает ее легкими ударами молотка по пена. Этот способ оказывается достаточно надежным, так как легко выдерживает постоянное перемещение рабочих по трубам.

Уложена труба, отбит уровень пола под чистовую стяжку

Другой вариант немного дороже, но позволяет дополнительно армировать чистовую стяжку. Здесь укладывается сетка с мелкой ячейкой 10 см, к которой стяжками или вязальной проволокой крепится труба. Если в доме есть промежуточное помещение, через которое трубы проходят транзитом в другие помещения, то проложите контур так, чтобы сэкономить материал.

В котельной труба обрезана с запасом, около полуметра, для удобства установки коллектора. Как только заведена и закреплена к полу последняя труба, необходимо закрепить трубу в топке к стене. После этого желательно проверить систему, но довольно часто заливают чистую стяжку. В качестве чистовой стяжки пола часто используют полусухую стяжку. Он самый удачный в своем классе, что позволяет получить безопасный, прочный, сухой и экономичный водяной теплый пол в деревянном доме.

Чистовая полусухая стяжка пола в бревенчатом доме
Металлопластиковые трубы для теплого пола при монтаже необходимо поворачивать не только на 90 градусов, но и на 360. Во избежание перегибов системы используйте специальный гофрированный инструмент. Труба проходит через него и тянется по всей цепи. Когда нужно повернуться, гофрированная трубка помогает соизмерять свои усилия и не делать лишнего.

Теплый пол в деревянном доме: как сделать стяжки на даче и в частном доме по деревянным балкам, что лучше

Так как любой хозяин хочет, чтобы его дом был уютным и теплым, необходимо знать все тонкости, связанные с автономным отоплением помещений. В этой статье описаны все нюансы, связанные с обустройством теплого пола в деревянном доме.

Виды

Теплый пол в деревянном доме может быть выполнен по любому из двух видов:

Водяной Теплый пол. Эта система основана на использовании полиэтиленовых или металлопластиковых труб, подсоединяемых к системе отопления. Монтаж данного вида отопления может осуществляться как традиционным методом – заливкой цементом, так и по технологии настила с применением распределительных плит. Температура подачи из котла в этом случае может варьироваться от 30 до 50 градусов;
Электрический теплый пол . Основой этого метода является электрообогрев конструкций: кабельный, стержневой или пленочный. Монтаж выполняется как заливным, так и сухим.

Особенности

Ниже приведены характеристики для каждого типа отопления деревянного загородного дома.

Электрический

Преимущества электрического подогрева пола:

Длительный срок службы;
Энергозатраты сопоставимы с работающим электроприбором;
Возможность использования с любым напольным покрытием;
Система в виде стержней выдерживает нагрузку от мебели или других предметов интерьера, а также отличается безопасностью;
Все элементы системы надежно скрыты от посторонних глаз;

С помощью термостата можно регулировать температуру с точностью до 1 десятой градуса;
Можно запрограммировать время включения и выключения системы отопления;
Может использоваться как в качестве резервного, так и основного способа обогрева;
Укладка под плитку возможна даже рядовому пользователю;
Прогрев происходит равномерно;
Легко определить причину неисправности;
Не нужно покупать дополнительное оборудование;
Низкая температура нагревательных элементов, что гарантирует безопасность при использовании.

Минусы такой системы отопления:

Высокая цена. Это касается больших площадей, ведь в этом случае мощность системы отопления может достигать порядка 15-20 кВт, а это значительно увеличит затраты на электроэнергию;
Электроносители представляют опасность поражения электрическим током. Поэтому в любом случае нужно быть бдительными при эксплуатации электрического теплого пола;
Для большей безопасности необходимо приобрести УЗО, которое позволит отключить питание на этаж при повреждении изоляции или токопроводящих жил

Дополнительные расходы, связанные с устройством надежного контура заземления;
Нагревательный кабель будет создавать вокруг себя электромагнитное поле, негативно влияющее на здоровье человека;
При нагреве происходит деформация и разрушение деревянного покрытия;
При прокладке кабеля допускается уменьшение высоты помещения на 10 см;
При использовании данного вида отопления в большом доме может потребоваться мощная электропроводка.

Вода

Положительные моменты при использовании данной системы отопления:

Эффективность. Если отапливаемое помещение имеет большую площадь, использование такого вида отопления гораздо выгоднее электрического;
Безопасность. Трубы надежно замаскированы от посторонних глаз;
Эстетика. Встроенная система заменяет радиатор, что придает помещению эстетичный вид и возможность «играть» с интерьером;

Плавное утепление. Благодаря низким температурам и постепенному нагреву некоторые «капризные» напольные поверхности не претерпят изменений в своей структуре;
Отсутствие электромагнитного излучения;
Такой теплый пол не сушит воздушное пространство помещения.

Из минусов данной системы стоит отметить следующие позиции:

Перед установкой теплого пола важно знать, каковы теплопотери из помещения. Если они больше 100 Вт/м2, то потребуется дополнительное утепление стен. Это необходимо для комфортного пребывания человека в данном помещении, а также для эффективности обогрева;
Сложность процесса укладки.
Значительные первоначальные затраты. Однако со временем такой пол окупит себя;
Маленькие коридоры и лестницы для этой установки не подойдут, здесь придется использовать более традиционные способы обогрева;
Сложность устранения неполадок. Этот процесс может занять много времени, ведь для этого необходимо полностью вскрыть пол и стяжку.

Что лучше?

По технологии теплый пол можно разделить на следующие исполнения:

Комбинированный. Заключается в использовании двух видов стяжки: сухой и бетонной. Это необходимо для снижения общей нагрузки. Выполняется для любой категории отопительной системы, может использоваться вместе с котлом отопления. Сухая засыпка помогает обеспечить требуемую твердость и прочность при разнице марок;
Жидкая стяжка , наносимая на существующие полы. В этом случае проводится наиболее тщательная подготовка несущих конструкций. Этот метод обеспечивает достаточный нагрев и сохранение тепловой энергии. В основном используется в помещениях с повышенной влажностью или под керамическим полом;
Установка с воздушным зазором . Этот метод используется в качестве дополнительного источника тепловой энергии. Воздушный зазор снижает мощность обогрева, требует дополнительных вентиляционных окон и не позволяет использовать самые мощные ТЭНы;
С использованием технологии отражающих пластин . Обычно используется в ситуациях, когда нет возможности выполнить бетонную стяжку. Этот метод позволяет снизить потери тепла в системе отопления.

Выбор техники практически всегда зависит от пользователя и самого помещения, поэтому нельзя выделить какой-либо вариант исполнения как наиболее практичный.

Обучение

Подготовительные работы необходимы для регулировки системы отопления, т.к. часто можно столкнуться с большими потерями тепла на даче из-за дефектов, которые невозможно определить без вскрытия напольного покрытия и старого напольного покрытия. Таким образом, такой подход сможет выявить и устранить все проблемы, связанные с некачественным обогревом помещения.

Этот процесс начинается со вскрытия существующего пола и чернового основания. После этого необходимо демонтировать имеющиеся слои тепло- и гидроизоляции. Несущие конструкции необходимо очистить от грязи, плесени и прогрессирующего грибка.

Следующим этапом является визуальный осмотр, целью которого является выявление участков с дефектами. Балки, сгнившие из-за присутствия влаги, подлежат замене, а участки, претерпевшие незначительные изменения в конструкции, можно частично заменить сухими деревянными конструкциями. Для этого поврежденный участок вырезается и делается вставка из нового материала.

Дефекты в виде перекосов и завалов устраняют усилением балок металлическими пластинами или уголками, накладками или другими фиксирующими элементами.

Для предотвращения повторного повреждения конструкций материал необходимо обрабатывать антисептическими веществами.

Несущие балки в устройстве перекрытий могут располагаться с разным шагом. Распространенным вариантом является случай, когда расстояние между такими элементами пола составляет менее 60 см. Тогда монтажные работы можно проводить уже на существующей конструкции. Для этого с нижней стороны балок необходимо смонтировать черепные бруски. Они будут опорами, а набитые ими доски – черновым основанием.

В случае, когда черепные брусья не монтируются, устройство чернового основания выполняют в перекрытии со стороны подполья или подвала. В этом случае доску нужно крепить сразу к несущей балке.

Смонтированная конструкция снова обработана антисептическими веществами. Между несущими конструкциями укладывается пароизоляционный слой. Поверх мембраны наносится теплоизоляционный слой в 15-20 сантиметров. Для этих целей вполне подойдет пеноплекс, пенополистирол или минеральная вата. Расстояние между слоем утеплителя и основным полом должно быть не менее 8-10 см.

Также желателен вариант с обустройством вентиляционного пространства в помещении. Для этого оптимальным вариантом будет оборудовать в цокольном этаже дыры или небольшие оконные проемы, а в черновом пространстве у стены – незашитые участки, способствующие выдуванию строительного «пирога».

Если шаг между несущими опорами более 60 см, то весь процесс будет аналогичен, кроме установки черепных брусков. Отметки их расположения будут несколько больше за счет того, что пол будет укладываться на деревянные составляющие, которые закрепляются над несущими конструкциями. Дополнительным действием будет укладка еще одного слоя пароизоляции поверх утеплителя.

В отличие от работ по бетону, установка системы отопления с деревянным основанием требует много времени.

Монтаж

После всех подготовительных работ, связанных с устройством чернового пола и устройством паротеплоизоляции, можно приступать к выполнению монтажа теплого пола. В отличие от радиаторов, система напольного отопления обеспечивает равномерное распределение тепловой энергии.

Для укладки водяного пола в деревянную конструкцию можно использовать множество способов. Однако на сегодняшний день одним из самых популярных вариантов является монтаж с использованием пенопласта, а также готовых концепций и систем. Такой подход снизит нагрузку на теплый пол. Для реализации такого метода необходимы следующие материалы:

Полиэтиленовая пленка толщиной до 0,5 мм;
Плиты полистирольные с пазами под алюминиевые плиты толщиной до 0,5 см;
Щитки распределительные алюминиевые с насечками толщиной 0,5 мм;
Лист гипсоволокнистый толщиной 1 см с обрезанными кромками;
Винты 1,6х3,5;
Демпферная лента толщиной 5 см;

Клей ПВА

Все необходимое оборудование должно быть изготовлено строго одним производителем, закуплено в одном месте и по рекомендации специалиста.

Теперь нужно придумать, как проложить трубу. Их материал может быть металлопластиком или полиэтиленом. Существует два наиболее распространенных варианта укладки:

«Змейка»;
«Улитка».

Считается, что укладка «улитка» является наиболее практичной, так как нагрев происходит равномерно за счет чередования холодного и теплого контура. Интервал между контурами в этом случае не должен превышать 30 сантиметров.

Монтаж своими руками осуществляется в несколько этапов:

Как только черновой пол готов, выполняется проклейка пространства в стыках пола и стен методом проклейки клеем ПВА. Для этого используется демпферная лента. После этой процедуры необходимо очистить пол от мусора, грязи и пыли и разложить полиэтилен маленькой лопаткой на стенах. Зазора в 10-15 сантиметров будет достаточно;
Чертеж схемы установки. Таким образом, следующая точка установки будет намного быстрее;
Следующим шагом является укладка полиэтиленовых матов в стык. В зависимости от способа укладки выбирают, какой мат следует использовать. Если выбран метод «змейка», рекомендуется использовать мат с отверстиями для непосредственной укладки и загиба к стенам. При выборе «улитки» лучше всего приобрести профильные коврики или коврики со специальными выступами-бобах;

Монтажные алюминиевые пластины. Этот этап происходит по аналогии с предыдущим пунктом, но дополнительно здесь учитывается расстояние между трубопроводами. Пластины должны быть отрегулированы с помощью насечек;
Укладка труб Этот процесс должен происходить в отверстия плит с интервалом не более 30 см. Это способствует равномерному прогреву помещения. Ближе к стенам шаг ступеней можно уменьшить вдвое, так как в этих местах часто гораздо больше теплопотерь;
Распределительный коллектор. Следующим этапом установки будет определение места для коллектора и его подключения. У профессионала процесс присоединения не занимает много времени, поэтому для экономии собственного времени рекомендуется пригласить мастера;

После подключения коллектора необходимо проверить систему повышенным давлением. Оно должно отличаться от номинального в два раза. В процессе проверки могут быть обнаружены протечки, прорывы или другие нюансы, влияющие на корректную работу системы отопления. Это говорит о некачественной работе. В противном случае можно переходить к следующему пункту установки;
Укладка полипропиленовой подложки и гипсоволокнистых листов. «Пирог» нужно делать в два слоя. Листы должны быть скошены на 2 сантиметра, на которые будет наноситься клей для фиксации. Дополнительное крепление к основанию необходимо производить саморезами;
Завершающим этапом будет укладка основного основания – заливка стяжкой, на которую укладывается напольный материал.

Монтаж электрического пола необходимо производить в соответствии с инструкциями производителя, так как любая допущенная ошибка может привести к непредсказуемым последствиям, вплоть до возгорания.

Кроме того, кабель, используемый в системе отопления, должен иметь надежную изоляцию, чтобы исключить подобные проблемы при монтажных работах.

Существуют ограничения на производительность системы в зависимости от напольного покрытия и составляющих его элементов. Например, если конструкции обогрева помещения планируется укладывать на деревянные конструкции, то на таких участках мощность электрического кабеля не должна превышать 17 Вт на метр. Такая характеристика присутствует у греющих электрических кабелей и называется «теплоотдача». Обычно он указывается в маркировке изделия, но можно получить его расчетным путем, разделив мощность на длину.

Если теплый пол будет использоваться на конструкциях, проводящих электрический ток, то мощность такой системы должна быть в пределах до 130 Вт на квадратный метр. Эта характеристика называется «удельная мощность». Обычно она указывается на нагревательных матах.

Из общих рекомендаций по укладке теплого электрического пола также стоит выделить максимально допустимую температуру нагревательных элементов: она имеет предел 45 градусов Цельсия.

Любой незаметный после монтажа электронагревательный элемент не следует устанавливать в местах наибольшего пребывания людей, а также не рекомендуется прокладывать его под мебелью и бытовой техникой. Электрические компоненты следует укладывать исключительно на плоскую подготовленную поверхность.

Последовательность монтажных работ с использованием электрического теплого пола следующая:

Первоначально необходимо очистить пол от грязи, пыли и мусора. Если на поверхности пола есть щели, щели или другие дефекты, то их следует заделать составом для дерева. Использование пенополиуретана запрещено, так как это легковоспламеняющийся материал, который может вызвать пожар;
Следующим этапом является установка деревянных брусков 5х5 см с интервалом 0,4-0,5 метра. Допускается использование таких более мелких элементов, но между полом и нагревательными элементами должен быть зазор не менее 3 см. Фиксация брусков должна осуществляться саморезами;
Укладка утеплителя со светоотражающим эффектом. Допускается использование материала с фольгированной поверхностью. Отражающая поверхность должна быть направлена в сторону помещения. Такой подход будет способствовать направлению тепловой энергии внутрь помещения, что в несколько раз уменьшит потери тепла. Должна быть лопата для баров;
Монтаж армирующей сетки с ячейкой в 1 квадратный сантиметр. Этот элемент «пирога» укладывается поверх утеплителя;

В местах прохождения кабеля через деревянные бруски необходимо сделать пазы Глубина такой ниши должна быть организована таким образом, чтобы электрический кабель приходился на уровень с изоляцией. Пазы дополнительно нужно изолировать фольгой или металлическими пластинами;
Следующим шагом является укладка нагревательного кабеля. Шаг должен быть 10-15 сантиметров. Расстояние от троса до планки – 10 сантиметров. Фиксация армирующей сеткой производится с помощью хомутов;
После завершения процесса монтажа кабеля необходимо провести оголенные провода к термостату, который уже должен быть установлен на стене. В гофротрубе на расстоянии 0,5-0,7 метра в месте прокладки электрокабеля расположен, датчик должен быть расположен. Весь процесс должен выполняться в соответствии с инструкциями производителя;
Как только подключение электрического кабеля завершено, необходимо провести проверку системы отопления. Особое внимание следует уделить участкам, где кабель проходит над деревянными конструкциями;
В конце процесса укладки необходимо установить чистовой пол и основной настил. Самым популярным вариантом чистового пола является фрезерованная доска. Здесь используется замковое соединение, а само покрытие обеспечивает отличную циркуляцию воздуха.

Консультация специалиста

Применение пенополистирола при устройстве теплого пола нерационально и небезопасно, так как при длительном пребывании с источником тепла может выделяться ядовитый газ, температура которого может достигать 70 градусов;
Деревянный пол не должен быть толще 21 мм. В противном случае тепловая мощность системы отопления значительно снизится;
Водяную лучше использовать в том случае, если площадь обогрева большая;
В неудобных местах (небольшой коридор или лестница) можно использовать как аккумулятор охлаждающей жидкости;
Если предполагается выполнить устройство теплого пола на грунте, то его необходимо демонтировать.
