Как установить коаксиальный дымоход в деревянном доме: Монтаж коаксиального дымохода газового котла | Статьи

Коаксиальный дымоход требования к установке

Коаксиальный дымоход при установке, в силу своих конструктивных особенностей, как и любая другая дымоходная система, для обеспечения высокого уровня тяги и качественного отвода продуктов горения, требует соблюдения определенных правил. Читайте руководство какой выбрать и как установить дымоход для газовой колонки .

На снимке коаксиальный дымоход.

Содержание

1. Технические характеристики коаксиального дымохода
2. Требования к установке коаксиального дымохода
3. Устройство коаксиального дымохода
4. Монтаж коаксиального дымохода
5. Обледенение коаксиального дымохода
6. Элементы коаксиального дымохода
7. Видео

Технические характеристики коаксиального дымохода

Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.

Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.

При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.

Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

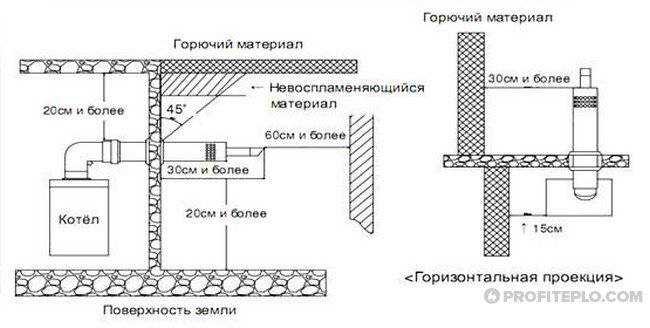

Требования к установке коаксиального дымохода

Расстояние от коаксиального дымохода до соседнего дома:

• в случае если дымоходная труба не оснащена дефлектором (специальное устройство, которое размещается на конце трубы, для повышения силы тяги) расстояние должно быть не менее восьми метров;
• в случае если дымоходная труба оснащена дефлектором, но на противоположной системе находятся окна, а также вентиляционное оборудование, то расстояние должно быть не менее пяти метров;

• в случае, когда дымоходная труба оснащена дефлектором, а напротив коаксиального дымохода находится глухая стена, расстояние должно быть не менее двух метров.

Коаксиальный дымоход должен находиться от оконного проема на расстоянии не менее 60 см.

Расстояние от коаксиального дымохода до газовой трубы должно быть не менее 20 см.

Устройство коаксиального дымохода

Стандартное устройство коаксиального дымохода представляет собой:

• прямую дымоходную трубу, состоящую из двух труб разного диаметра (труба меньшего размера располагается в трубе, имеющей больший диаметр), фиксируемых специальными перемычками, предотвращающими соприкосновение труб;
• колена (отводы) на девяносто и сорок пять градусов, а также тройники и муфты, необходимы для соединения различных составляющих дымохода;
• переходник, необходимый для подключения дымохода к котлу;
• сборник конденсата;
• устройство для профилактического осмотра и очистки дымохода;
• верхний или боковой наконечник, в зависимости от типа исполнения дымохода, необходим для защиты дымохода от загрязнения.

Изгибы коаксиального дымохода на улице выполняются, при необходимости вывода индивидуального коаксиального дымохода в один коллективный коаксиальный дымоход, посредством отводов на девяносто градусов. Читайте инструкцию какие дрова выбрать для камина и как ими топить на этой странице.

Монтаж коаксиального дымохода

На снимке горизонтальный коаксиальный дымоход.

Процесс монтажа коаксиального дымохода в деревянном доме можно условно разделить на несколько этапов:

• Для начала выбирается месторасположение котла, и соответственно дымохода.
• На поверхность стены наносится разметка. Имейте в виду, что дымоход должен располагаться на расстоянии от одного метра до полутора метров выше котла, при необходимости дымоход может быть удлинен.
• Проделывается отверстие необходимого размера для вывода дымохода на улицу.
• Дымоходная труба соединяется с горловиной котла либо посредством переходника, либо посредством хомута.
• Дымоходная система по мере сборки и установки крепится специальными кронштейнами.

В целях предотвращения возгорания деревянной стены, через которую будет выводиться на улицу коаксиальный дымоход, необходимо в подготовленное отверстие установить металлический патрубок, а также расстояние между стеной и корпусом патрубка заполнить базальтовой ватой.

Установка коаксиального дымохода, с выводом индивидуальной дымоходной трубы от отопительного оборудования на улицу через фасад здания в многоквартирном доме запрещена. То есть отвод дымовых газов должен производиться через коллективные дымовые каналы, выведенные выше кровли здания.

С процессом монтажа коаксиального дымохода можно ознакомиться, посмотрев видео.

https://www.youtube.com/watch?v=MkJ5JlK84WM

Обледенение коаксиального дымохода

В зимний период времени при минусовых температурах воздуха на улице, коаксиальный дымоход может частично промерзать. Что соответственно отрицательно отразится на качестве подачи необходимого объема воздуха к отопительному оборудованию, то есть вплоть до остановки котлов. Происходит обледенение дымохода вследствие образования конденсата и его замерзания в трубе, предназначенной для забора воздуха с улицы. Для того, чтобы растопить лед, нужно снять специальную заглушку, расположенную на верхней панели котла, и забор воздуха начнет производиться из помещения.   По мере отвода горячих дымовых газов, в процессе работы котла, образовавшийся лед будет таять. Но чтобы не допускать подобных ситуаций, стоит установить сразу коаксиальную трубу с наконечником (антилед). Обзор домашних каминов электрических здесь: https://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-domashnix-kaminov-elektricheskix.html.

Элементы коаксиального дымохода

Конденсатосборник для коаксиального дымохода предназначен для сбора конденсата, который образуется в процессе работы котельного оборудования. Конденсатосборники устанавливаются при монтаже дымохода в предполагаемых местах скопления конденсата. Конденсатосборники оборудованы специальным отверстием, находящимся в основании изделия, для отвода скопившейся жидкости.

Для монтажа дымохода в вертикальном исполнении всего скорее понадобится удлинитель для коаксиального дымохода. Коаксиальные удлинители выпускаются длиной, равной полуметру, одному метру, полутора метрам и двум метрам. Читайте обзор видов и фото очагов для камина.

Видео

Смотрите на видео рекомендации по защите коаксиального дымохода от обледенения:

Правильно и качественно смонтированный коаксиальный дымоход характеризуется экологичностью, безопасностью, надежностью и длительным сроком эксплуатации, к тому же коаксиальный дымоход способен сократить тепловые потери и увеличить коэффициент полезного действия отопительного оборудования.

что это такое, виды, требования для установки на газовый котел и правила монтажа

Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет коаксиальный дымоход, получивший в последнее время все большее распространение при обустройстве отопительных агрегатов в жилых домах. В чем его преимущества, принцип работы, можно ли изготовить прибор своими руками и как правильно установить, вы узнаете из нашей публикации.

Что это такое и для чего он нужен

Название коаксиальный данное устройство получило благодаря своей конструкции из двух соосных труб, помещенных одна в другую. Один канал воздухозаборный. По другому рукаву продукты горения из топочной камеры выходят в атмосферу.

Применяется дымоотвод такого типа в отопительных аппаратах, работающих на газе: газовых колонках, котлах, радиаторах, конвекторах. Печные дымоходы на основе кирпичной кладки производители газовых котлов использовать не рекомендуют.

Как устроен дымоход

Устройство состоит из двух труб разного диаметра. Внутренний рукав вставляется в трубу большего сечения и удерживается в ней посредством специальных перемычек. Они не дают возможности каналам соприкасаться друг с другом и в то же время обеспечивают надежное крепление.

Один конец этой двойной конструкции соединяется с отопительным прибором, второй выводится наружу через стену дома.

Прямолинейные части соединяются между собой входящими в комплект коленами различной конфигурации, с помощью хомутов и специальных прокладок, обеспечивающих надежное соединения.

Принцип работы

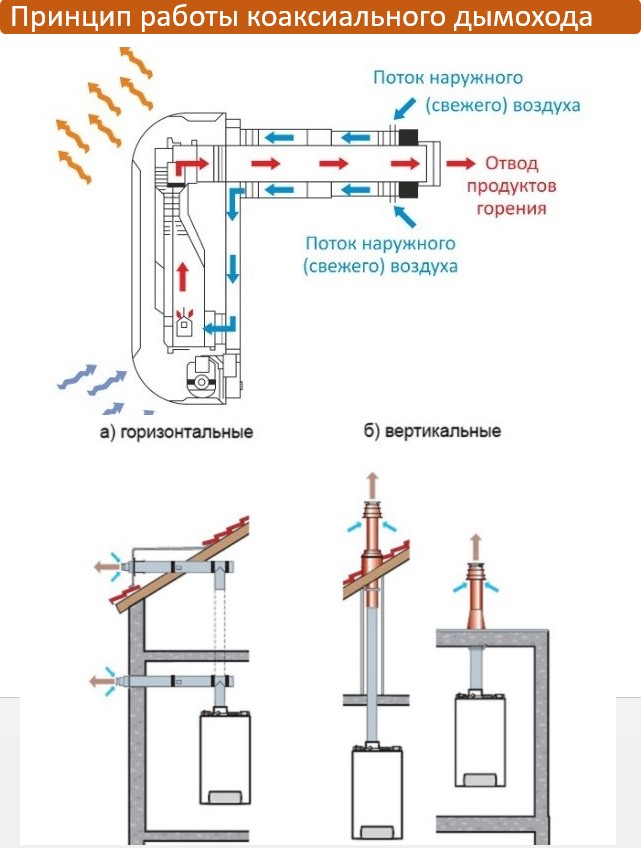

Функционирует коаксиальный дымоотвод по следующей схеме.

Через его наружную трубу большего диаметра в камеру сгорания всасывается воздух с улицы.

По внутреннему каналу меньшего сечения переработанные котлом продукты горения выводятся из помещения наружу.

При этом уличный воздух, проходя по внешней трубе, нагревается от горячего внутреннего канала и поступает в камеру сгорания теплым, снижая тем самым энергетические затраты котла или колонки на обогрев нового притока воздуха.

Внутренний канал, в свою очередь, охлаждается холодной воздушной массой, поступающей снаружи. Такой кругооборот защищает систему от перегрева, увеличивает её производительность и обеспечивает безопасное функционирование нагревательного аппарата.

Виды и конструкции

По способу монтажа дымоотводы коаксиального типа классифицируются на:

• вертикальный – выводится через потолок и крышу;
• горизонтальный – выход газов осуществляют через выходное отверстие в стене дома на улицу.

Зачастую дымоудаляющие устройства создаются в виде смешанных конструкций. В них присутствуют и вертикальные, и горизонтальные участки.

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Преимущества и недостатки

Коаксиальный отвод обладает целым рядом несомненных преимуществ.

• В силу своей двухтрубной конструкции он постоянно нагнетает в топливную камеру обогревателя уличный воздух, насыщенный кислородом. В результате топливо, поступающее в камеру, сгорает полностью. Возрастает КПД горелки, экономится топливо, повышается экологическая составляющая всей системы.
• Воздух в жилом помещении не выжигается и присутствие аппарата с газовой горелкой в комнате не ощущается.
• Газовый прибор с таким устройством экологичен, не наносит вред окружающей среде, потому как вредные выбросы в атмосферу отсутствуют.
• Использование коаксиальной конструкции позволяет делать монтаж в стене дома, нет нужды встраивать пятиметровый вертикальный дымовой канал.
• Дымоходы подобного типа могут использоваться не только в индивидуальных домах, но и при установке автономной системы отопления в многоквартирном доме.
• Крепежные элементы для них универсальные, подходят для применения на всех типах котлов.

К недостаткам можно причислить следующее.

• Применение такой конструкции ограничивается только моделями отопительного оборудования с закрытой топкой.
• Стоимость в сравнении с обычной дымоходной трубой выше. Сэкономить можно в случае небольших размеров изделия на монтаже.
• За счёт разницы температур, в каналах устройства нередко образуется на выходе конденсат. Борются с ним установлением правильного уклона и монтажом противообледенительной защиты. В вертикальных конструкциях коллективного пользования устанавливают обязательно приемники, отводящие конденсат в канализацию.

Срок службы такого дымохода

Продолжительность нормального функционирования дымовой трубы зависит от нагревательной мощности агрегата и материала, из которого изготовлен отвод.

В России популярны двухканальные дымоотводы из нержавейки и пластика.

Дымоотводы из нержавейки могут применяться как печные при использовании газовых котлов в системе обогрева. Из нержавейки сделаны дымоходы известной фирмы Риннай. Срок службы таких изделий от 30 и более лет.

Сделать самому или заказать

Коаксиалку самому сделать сложно. Изготовление поворотного колена требует навыков и приспособлений. А вот купить или заказать профессионалам высококлассное изделие будет гораздо проще и надежнее.

Если имеется опыт работы с электроинструментами, и вы уверены в собственных силах, можно осуществить подключение своими руками.

Советы по выбору

При выборе устройства необходимо оценить все те факторы, которые перечислены выше. Главное – совместимость устройства с установленным у вас отопительным оборудованием.

Следует учитывать такие параметры:

• сколько котлов будет подключаться к устройству;
• мощность котла, а если их несколько – общую мощность всех подключаемых котлов;
• полный размер толщины стены, включая отделку.

Если для какой-либо марки аппаратов трубы в продаже отсутствуют, их можно заменить аналогами. Особенностью аналогов являются универсальные места для присоединения, подходящие для газовых котлов различных типов, а также низкая цена по сравнению с брендовыми марками.

Строительные нормативы

При установке дымоотводов требуется соблюдение правил, прописанных в СНиП.

Оголовок располагают в 2-х метрах от уровня земли.

Протяженность канала при горизонтальной установки должна составлять не более 3-х, а при вертикальной – 5-и метров.

Выступающий наружу за стену дома наконечник должен иметь трехградусный наклон к топочному аппарату. Причем его длина регламентируется производителями и не может быть менее 15-20 см.

Котельная с газовым котлом в индивидуальном домовладении должна быть обеспечена вентиляцией.

Требования пожаробезопасности к дымоходам

Место сопряжения канала со стеной в деревянном доме или в любых других зданиях необходимо изолировать термоизоляционным слоем. Хорошо подойдет базальтовый утеплитель. Часто в отверстие вставляют гильзу из асбоцементной трубы и заполняют пространство между гильзой и отводом асбестовым шнуром.

Сила тяги

Если вертикальный дымоход обеспечивает хорошую тягу, то у горизонтального устройства для усиления тяги надо строго соблюдать технологию сборки: нижние элементы рукава вставлять в верхние на глубину не менее половины его диаметра, крепко фиксировать хомутами.

Нельзя допускать задувания котла, в результате чего появляется обратная тяга. Систему необходимо защищать от ветра, не располагать её вблизи окна.

Если все-таки сила тяги резко уменьшилась, прибегают к помощи специалистов, которые смогут обследовать устройство с помощью высокоточного тепловизора на предмет пробоя или прогорания.

Изготовление и установка дымохода своими руками

Нормальная работа дымоудаляющего отвода зависит от правильного расчета его параметров и дальнейшей установки. Профессионалы утверждают, что дома соорудить конструкцию, ни в чем не уступающую заводской, не удастся. Единственное, можно выполнить прямой отрезок коаксиальной трубы. А вот самостоятельную установку при наличии навыков работы с электроинструментами осуществить вполне реально.

Перед монтажом проверяют комплектность устройства.

По заранее определенному месту на стене размечается выводное отверстие. Его высверливают на высоте 150 см над напольным котлом и под углом в 3 градуса к поверхности стены. Отверстие для настенного обогревателя можно делать сразу после сборки поворотного колена.

Первое звено, трубу или колено, подсоединяют к выходному патрубку котла через адаптер. Все линейные элементы соединяются с помощью обжимных хомутов.

Стеновое отверстие изолируется базальтом или асбестом. Выходной участок устройства через отверстие выводится на улицу.

Установка дымохода для бани производится по такой же схеме.

Вместо классического двухканального дымоотвода, в определенных случаях для настенных газовых котлов обустраивают раздельный дымоход. Схема его монтажа представлена ниже.

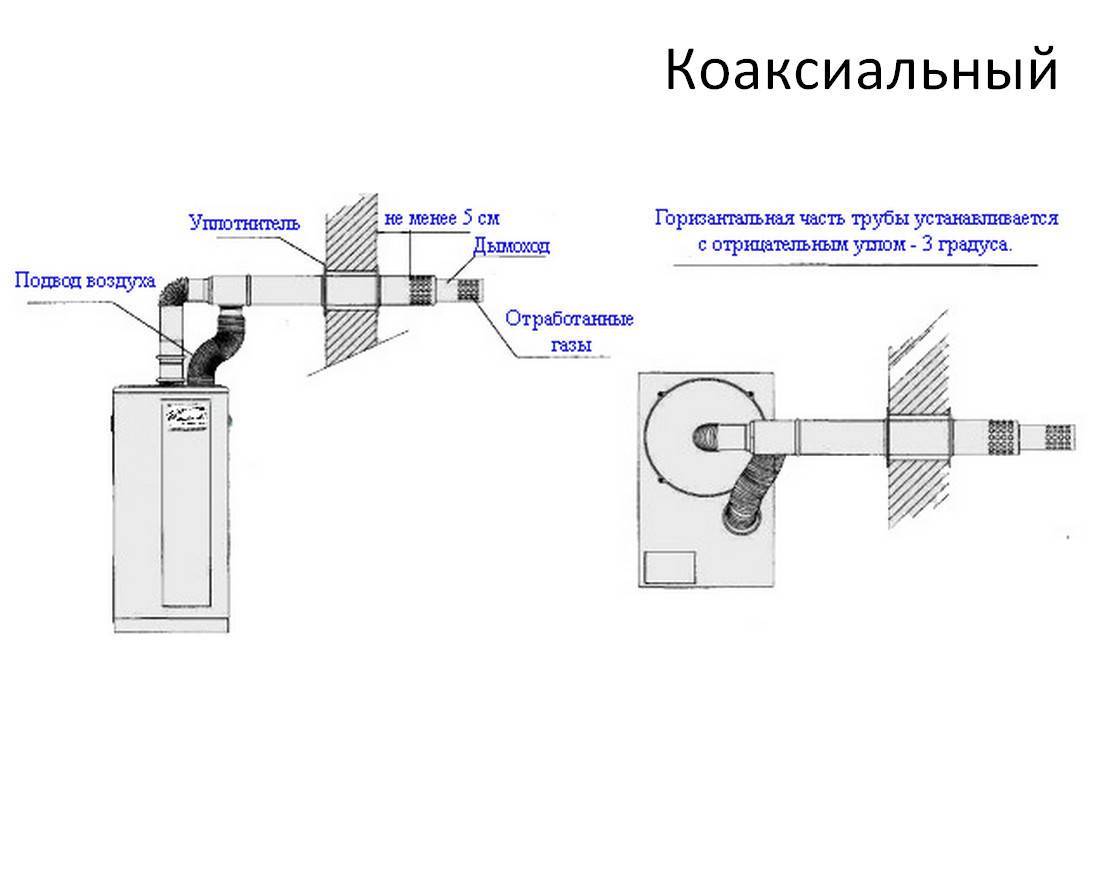

Чертеж и схемы

Установка горизонтальной конструкции:

Различные варианты монтажа:

Варианты подключения вертикальных коаксиальных дымоотводов:

Монтаж раздельного дымохода:

Расчет размеров

Сечение отводного канала не должно быть уже диаметра выходного патрубка водонагревателя. Это значение для трубопровода указывается в технических документах котла.

Существует определенная зависимость размера сечения дымоотвода от мощности котла. Её можно проследить по приведенной внизу таблице.

Видео по монтажу

В данном видео подробно показывается ход и нюансы установки двухканального дымоотвода:

Особенности монтажа

Перед выходным наконечником канала на улице должно быть свободное пространство не менее 150 см. Для наращивания трубы применяют дополнительные удлинители от того же производителя.

Вертикальный дымоотвод располагают строго выше конька.

Частые ошибки и проблемы при установке

Чаще всего не соблюдают правильный уклон вывода горизонтальных конструкций.

Ошибки в проведении расчета системы.

Не соблюдались противопожарные и строительные нормы.

Нельзя при сборке двухканального дымохода использовать материалы, не отвечающие условиям температурного режима.

Обслуживание и чистка

В дымовом устройстве все продукты сгорания улетучиваются и не задерживаются. Чистить его от какой-то копоти нет необходимости. С целью оценки общего состояния его осматривают раз в 3-4 года. Ежегодно проверяют и очищают приемник конденсата.

Советы специалистов

Существует мнение, что чем больше сечение трубы, тем ниже вероятность замерзания конденсата.

Для регионов с холодным климатом, где обледенение дымохода серьезная проблема, рекомендуется использовать модифицированную модель с антиобледенением – специальной удлиняющей насадкой для внутреннего канала.

Не лучший вариант – использовать более 2-х колен в одной сборке.

Нельзя допускать стыки труб в месте прохода через стену.

Многие производители рекомендуют делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.

В деревянных домах термоизолятором может служить базальтовое волокно. Оно выдерживает большой перепад и широкий диапазон температур. Единственное, надо предусмотреть его защиту от влаги.

Как утеплить?

Существуют специально утепленные модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. В них двухканальная конструкция заключена ещё в одной трубе, а пространство между ними заполнено теплоизолирующим негорючим материалом. Такая конструкция надежно защищает канал от обледенения, предотвращает его замерзание.

Данное явление связывают с поступлением конденсата во внешний канал. Если выполнен недостаточный уклон в сторону котла, то конденсат потечет в сторону выходного отверстия и обледенения избежать не удастся.

Чтобы предотвратить появление конденсата, необходима удлиняющая насадка на внутренний канал.

Заключение

Надеемся, что информация, которую вы почерпнули из данной статьи, поможет вам выбрать надежное устройство. Желаем вам успехов в благоустройстве своего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

Коаксиальный дымоход для газового котла: виды, устройство, схемы

Чтобы создать в помещении комфортные условия, необходимо подготовиться к отопительному сезону. В настоящее время существует множество вариантов обустройства отопительных агрегатов. Для многоэтажных домов в основном используется централизованное отопление. В частных домах, как правило, устанавливаются различные котлы. Установка устройства, использующего топливо при обогреве помещения, требует дополнительного устройства, которое направлено на удаление дымовых газов. Раньше устанавливалась труба, выполнявшая роль отводящего устройства. Сегодня появляются все новые и новые конструкции, значительно улучшающие работу системы отопления. Часто владельцы частных домов устанавливают коаксиальный дымоход, который более эффективен и практичен, чем обычный дымоход.

Уникальность устройства

Конструкция такого устройства состоит из нескольких труб разного диаметра, которые вставляются одна в другую. Отсюда и название – «коаксиальный».

В середине этого устройства предусмотрены специальные перемычки, не позволяющие элементам соприкасаться друг с другом.

Коаксиальный дымоход устанавливается в комплекте с газовым котлом, оборудованным закрытой камерой сгорания.

Каждый из контуров такого канала имеет свою задачу:

• один из них отвечает за отвод дымовых газов из камеры сгорания котлоагрегата;
• Через второй осуществляется подача свежего воздуха , что важно для полного сгорания топлива.

Для котлов с закрытой топкой необходимо устанавливать дымоходы длиной не более двух метров. Это важно, потому что чем больше размер, тем тяга будет плохой, следовательно, топливо не сгорит полностью. Это связано с образованием своеобразных завихрений, препятствующих выходу продуктов химической реакции окисления вещества и поступлению потоков воздуха извне.

Достоинства и недостатки

Что касается достоинств коаксиальной схемы, то к ним можно отнести следующие моменты:

1. Достаточно высокий КПД.
2. Маленький размер. При монтаже обычного дымохода требуется две трубы, а в случае коаксиальной конструкции – одно изделие.
3. Нет необходимости в дополнительной системе вентиляции.
4. Экологичность.
5. Пребывание в котельной абсолютно не вредно для здоровья человека, так как система отопления забирает кислород не из помещения, а по каналам с улицы.
6. Экономичный расход топлива.
7. Благодаря постоянному потоку холодного воздуха стены не перегреваются.

Единственный недостаток устройства заключается в следующем: при минусовых температурах труба меньшего диаметра может промерзнуть, так как дымовые газы по пути отдают свое тепло внутреннему каналу и на выходе уже имеют довольно низкую температуру . Именно поэтому образование скоплений конденсата в трубе – нормальное явление. При снижении показателей до -15°С металлопрокат может поддаваться сильному промерзанию, что приводит к нежелательным последствиям.

Считается, что коаксиальные конструкции не подходят для сурового климата российских городов. Сначала эта система разрабатывалась для южных стран. Однако многие специалисты сходятся во мнении, что замерзание трубы – результат неграмотного проектирования этой системы. Какой бы ни была причина, конечный результат один: оцинкованная камера и горелки быстро приходят в негодность. Ремонт такого оборудования считается достаточно дорогим.

Чаще всего такие проблемы наблюдаются именно у тех типов дымоходов, которые изготавливаются по параметрам, позволяющим значительно повысить КПД. Для этого диаметр трубы делают как можно меньшим, что практически приближает температурные показатели дымовых газов к точке росы.

Для южных стран такие значения ни на что не влияют, а вот в России при первом серьезном перепаде температуры промерзание трубы влечет за собой полный монтаж системы отопления. Производителям остается только пожимать плечами, так как данное устройство не тестировалось в таких условиях.

Виды дымоходов для газовых котлов

Дымоход для газового котла, как уже было сказано, может быть самым разнообразным. Ниже приведены наиболее распространенные способы обустройства выпускных конструкций. Итак, дымоход можно представить следующим образом:

• Кирпичные каналы.
• Керамические трубы.
• Металлические дымоходы.
• Коаксиальные трубы.

Каждый из этих типов имеет свои естественные положительные и отрицательные стороны. Далее мы рассмотрим не только их основные функции и свойства, но и преимущества и недостатки, в конкретном случае. Учитывая, что в качестве примера был взят газовый котел, на его основе будет осуществляться подбор наиболее выгодного дома отводящего канала.

Коаксиальные дымоходы

Самый современный способ установки дымоходной трубы для настенного газового котла. Его основной принцип – схема «труба в трубе». Основное назначение – работа с системами и котлами, у которых топочная «зона» котла закрытого типа. То есть воздух не забирается через помещение, как в классических котлах. В таких конструкциях, как уже понятно, забор воздуха, подаваемого на горение в котел, происходит через улицу напрямую, минуя помещение.

Коаксиальный дымоход — монтажный комплект

Подача осуществляется с помощью внешней трубы, имеющей заметное отверстие, через которое в камеру поступает собственно воздух. Более того, он одновременно нагревается через внутреннюю трубу, тем самым значительно повышая эффективность всей системы. Конструкция под газовую колонку или бойлер обусловлена ​​еще и тем, что не нужны дополнительные вентиляционные системы и укладка труб.

Установленный коаксиальный дымоход

Кроме того, особая конструкция имеет еще один положительный аспект в отношении образования конденсата. В таких структурах влага и другие заряды оксидов в принципе отсутствуют в силу самой особенности системы. Это имеет особое значение для надежной и правильной работы газовой системы. Собрать дымоход для газового котла своими руками довольно просто, процесс работы намного проще, чем обустройство громоздких вертикальных «стволов».

Подробнее читайте в статье о коаксиальных дымоходах.

Керамические дымоходы

В частном доме нередко можно встретить дымоход из керамических труб или блоков. По своим свойствам такие конструкции не самые лучшие и производительные, но главный их плюс – стоимость. Такие системы максимально просты в установке; они не требуют сложных дизайнерских решений. Часто продают уже готовые каналы, завернутые в специальную «фольгу».

Керамический дымоход на этапе строительства

Учитывая, что сам материал достаточно слаб с точки зрения теплопроводности, значительная теплоизоляция с помощью минеральной ваты обеспечивает надежный отток. Поверх ваты «возводится» корпус из керамзита, который защищает не только утеплитель, но и саму керамическую трубу от повреждений и воздействия холодного воздуха. Только к такому дымоходу необходимо подключить газовый котел в соответствии с правилами, перечисленными в разделе выше. Также учитывайте тот факт, что свойства керамики не такие прочные, как, например, у металла. Максимальная температура для таких каналов не должна превышать 400 градусов. Поэтому первый сегмент, который будет отходить от самого котла, необходимо использовать только из металла.

Кирпичные дымоходы

Если рассматривать классический дымоход, которому более нескольких веков, то нужно понимать все особенности эксплуатации, проблемы и тому подобное. Дымоход для вашего кирпичного газового котла – достаточно сложная конструкция, требующая много времени и сил на сооружение. Кроме того, для кирпичного дымохода для газового котла нужна достаточно мощная «подушка», а если вопрос касается устройства такого канала в уже построенном доме, то решается вопрос выбора того или иного вида отвода сам по себе кирпич явно не подходит. Итак, учитывая сложности строительства, а также внутренне шероховатые стены, на которых то и дело будет скапливаться копоть, кирпичные конструкции выглядят непрезентабельно на фоне всех остальных предложений.

Подробнее читайте в статье о кирпичных дымоходах.

Металлические дымоходы

Каналы из нержавеющей стали являются наиболее распространенными из-за их удивительных характеристик. Положительные стороны:

• Простота конструкции.
• Возможность изготовления различных форматов.
• Износостойкость.
• Стойкий к агрессивным средам.
• Простота.

Металлический канал сразу выходит из газового котла, без дополнительных секций отсекающих высокую температуру. Возможность использования не только для газовых, но и для твердотопливных котлов, где температура может доходить до 1000 градусов.

Кроме обычных металлических труб, можно приобрести готовые сэндвич-панели, обшитые утеплителем. Принцип их работы точно такой же, однако за счет слоя утеплителя и двойного слоя металла образуется меньше конденсата. Также за счет меньшего контакта с холодными стенами значительно лучше работает тяга и, соответственно, улучшается дымоотделение всей системы. Из специфических особенностей металлоконструкций это обязательная установка «зонтиков» от мусора, засорения.

Выбор дымохода для бани

Индивидуально разработанной дымоходной системы для обустройства отопления в бане не существует. Подбирают его в зависимости от типа котла, вида топлива и конструктивных особенностей помещения. Устройство таких дымоходов для разных печей практически одинаково. Коаксиальная труба обычно изготавливается из высококачественного пластика или алюминия . При покупке такой системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для предотвращения соприкосновения труб.

Самостоятельно проектировать коаксиальный дымоход не рекомендуется, так как в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые стоят довольно дорого.

Все рекомендации по правильному проектированию можно найти в СНиП России 2.04.08-87 «Правила безопасности в газовой промышленности». Без специальных навыков и знаний разобраться в этих требованиях будет сложно. Для упрощения можно приобрести полностью готовую систему, включающую все необходимые сертификаты. По своей конструкции такие устройства бывают горизонтальными и вертикальными.

Производители

Универсальным вариантом для большинства популярных газовых котлов является коаксиальная конструкция марки STOUT. Все компоненты системы идеально подобраны друг к другу, просты в установке и обслуживании, адаптированы для использования в нашей стране.

Разнообразие элементов позволяет создать абсолютно любую систему дымоудаления. Производитель дает двухлетнюю гарантию на всю продукцию. Процесс производства осуществляется на тех же заводах в Италии, где выпускается аналогичный, но более дорогой продукт. STOUT – выбор тех, кто не переплачивает за раскрученный бренд, а привык выбирать только высокое качество.

Коаксиальные дымоходы фирмы Baxi производятся для котлов, работающих на газообразном топливе. Их конструкция изготовлена ​​из нержавеющей стали высочайшего качества.

Компания Immergas производит горизонтальные коаксиальные дымоходы. Использовать такое устройство можно для газовых котлов, а также для агрегатов, работающих на жидком топливе.

Фирма Buderus занимается изготовлением горизонтальных дымоходных систем. Для их производства используются два вида стали: оцинкованная и нержавеющая сталь.

Коаксиальный дымоход для газовых котлов Hermann Изготавливается определенных размеров: диаметр внутренней трубы 6 см, наружной 10 см. Такие системы выполняются как горизонтальными, так и вертикальными.

Коаксиальные дымоходы фирмы Vaillant изготавливаются с некоторыми конструктивными особенностями, позволяющими использовать устройство совместно с котлами других фирм.

Корейский производитель Navien изготавливает дымоходы, которые можно использовать с напольными или настенными котлами мощностью не более 75 кВт.

Коаксиальные дымоходы популярной фирмы Viessmann выпускаются в нескольких вариантах диаметров 6/10 см, 8/12,5 см, 10/15 см. По конструкции они могут быть как вертикальными, так и горизонтальными.

Фирма Protherm производит коаксиальные дымоходы обоих типов размерами 6/10 см и 8/12,5 см.

Конструкция аналогичных устройств фирмы Daewoo разработана таким образом, что установка может осуществляться с любой стороны котла.

Горизонтальные и вертикальные дымоходы фирмы Аристон изготовлены из эмалированной стали.

Схема установки коаксиального дымохода

В этом разделе мы рассмотрим два наиболее популярных варианта установки. Итак, первый вариант установки вертикального коаксиального дымохода в деревянном доме, согласно

СНиП, следует учитывать следующие особенности схемы:

1. Оголовок должен располагаться на высоте не менее двух метров от земли .
2. Нормы, правила устройства коаксиального дымохода подразумевают необходимость делать отверстие под трубу, на 1-2 см больше от сечения. В деревянных стенах, потолках не менее 5 см.
3. Расстояние от дверей, оконных проемов, вентиляционных ограждений не менее 50 см.
4. От окон, расположенных непосредственно над трубой, более 1 метра.
5. От соседних домов не менее 2 метров.
6. Непосредственно на выходе из здания не должно быть деревьев, стен, столбов и тому подобного.
7. При устройстве таких котлов не допускается их объединение для двух разных систем отопления, то есть естественной тяги и принудительной, в этом случае объединение запрещается.

Допускается вести канал даже через смежное помещение, но необходимо учитывать, что горизонтальная длина коаксиального дымохода в этом случае не должна превышать 3 метров (при естественной тяге). Не более 5 метров с принудительной тягой.

Схема горизонтального воздуховода

Монтаж коаксиального дымохода для настенного газового котла и в положении «лежа». Есть некоторые конструктивные особенности коаксиального дымохода:

1. Возможность размещения не более 3 метров горизонтального участка.
2. Количество колен не должно превышать двух.
3. Расстояние от окна не менее 600 мм.
4. Расстояние от патрубка до выпускного канала, не более 1 метра.

Схема установки горизонтального дымохода

Также помните важные аспекты, не используйте шов и герметик. Для этого используйте только специальные резиновые прокладки. Также обратите внимание на то, что для подключения к котлу запрещено использовать самодельные переходники. Элементы коаксиального дымохода должны соответствовать стандартам производителей.

Требования к установке

Установка такой конструкции имеет свои правила, которые должны быть описаны в прилагаемой к оборудованию инструкции. Службы газоснабжения и МЧС могут вносить коррективы и дополнения.

При установке коаксиального дымохода важно учитывать некоторые требования:

1. Необходимо соблюдать расстояние от дымохода до соседнего здания, которое рассчитывается с учетом технических характеристик конструкции и особенности конструкции самого дымохода. При отсутствии дефлектора расстояние должно быть примерно 8 м. При данном усилителе тяги важно, чтобы зазор от оконных конструкций до трубы был не менее 5 м. Если стена абсолютно ровная, без дверей и окон, расстояние может быть уменьшено до 2 м. что в СНиП не сказано о требованиях к горизонтальным дымоходам, поэтому остается следовать инструкции от производителя.
2. Максимально допустимая длина коаксиальной трубы не должна превышать 5 м. В многоэтажных домах для удлинения воздуховода можно использовать коллективные дымоходы. Эта проблема также решается подключением к общей системе дымохода.
3. Следует обратить внимание на важность создания уклона в воздуховоде для выхода конденсата за пределы конструкции. Уклон относительно уровня земли должен составлять 3 градуса.
4. Важно, чтобы все элементы были соединены до входа трубы в стену.
5. Расстояние до потолочной конструкции здания должно быть не менее 20 см.
6. Необходимо, чтобы наружная часть канала имела длину не менее 20 см. Оптимальный размер 60 см.

Этапы монтажа коаксиального дымохода

Дымоход для коаксиального котла должен быть установлен в соответствии с положениями типа СНиП, тщательно продуман, качественно и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что его несложно установить, и не требуется ряда специальных навыков или подготовки, обязательно соблюдение инструкции, чтобы не была нарушена технология монтажа. Только так можно быть уверенным в исправности изделия и категорически исключено проникновение дыма в помещение.

Этапы:

1. Подключение на первом этапе заключается в подготовке площадки для будущего расположения котла. Напольные котлы следует устанавливать на подножки, а настенные – на поверхность наружной стены.
2. Выходы на дымоход должны быть отмечены на поверхности той же стены, возле которой будет установлен котел, но только на высоте 1,5 м. Диаметр места, где планируется расположить дымоход, должен быть немного больше размера самого дымохода.
3. Требуется установить специальный соединительный элемент, через который будет осуществляться монтаж котла отопления и дымохода. Каждый виток и стык трубы фиксируется специальным крепежным хомутом.

Категорически запрещается установка коаксиального дымохода с помощью клейкой ленты или герметика. Отверстие в пространстве стены необходимо заложить специальным негорючим утеплителем.

Если в котле установлена ​​принудительная вентиляция, то должен быть установлен только горизонтальный участок дымохода.

Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, а на дымоход можно установить максимум 2 колена. Монтаж трубопровода на поверхность стены осуществляется с помощью скоб и так, чтобы они обязательно присутствовали на каждом стыке. В конце коаксиального дымохода нежелательно устанавливать такие дополнительные элементы, как зонт, дефлектор и другие.

Проведение коаксиального устройства через деревянную стену

В СНиП и правилах пожарной безопасности отсутствуют рекомендации по установке горизонтальных дымоходов. Однако существуют общие требования, согласно которым проход трубы через деревянную стену должен осуществляться с определенными вырезами. В большей степени это условие соблюдается не для защиты сооружения от пожара, а для исключения инцидентов с пожарными службами в виде штрафов и предписаний.

Проход коаксиального дымохода через стену из негорючих материалов

Процесс подготовки отверстия, необходимого для вывода трубы, не представляет особой сложности. Вырезается отверстие необходимого диаметра, скат которого направлен к земле. Размер этого отверстия должен быть равен соответствующему значению дымохода. В проделанный проем вставляется специальный удлинитель, который выполняет требование по расположению присоединения к стене.

Защитить дымоход от обледенения можно только установкой дополнительных элементов. Рекомендуется приобрести специальную насадку, которая предотвратит замерзание конденсата. Это приспособление также поможет при неправильном проектировании и последующем монтаже без нужного уклона. Насадка помогает поддерживать температуру внутри трубы на определенном уровне.

Расстояние от газохода до дымохода должно быть примерно 60 см.

Требования к дымоходу для газовых котлов

Дымоход для котла должен соответствовать определенным характеристикам и нормам, иначе, скорее всего, в дальнейшем при эксплуатации возникнут проблемы. Например, вот основные правила для дымохода:

• Допускаемый уклон ни в коем случае не должен превышать 30 градусов, независимо от расположения.
• Длина боковых «побегов» не должна превышать допустимых значений, а именно 100 см.
• Запрещается умышленно или самовольно делать уступы, уступы в канале.
• Сечения, расположенные поперек, запрещены из-за нарушения системы отвода и прохождения тяги.
• Количество «тройников» не более трех.
• Допускается выполнение закруглений, но помните, что их радиус не должен быть ниже самого диаметра дымоходов.
• При прохождении поворотов лучше предусмотреть установку специальных «емкостей» для сбора конденсата, а также люков для профилактики.
• В том случае, если для дымохода предпочтительнее использовать канал не круглой формы, а, скажем, овальной или даже вытянутой прямоугольной формы, то ширина одной из сторон не должна превышать ширину другой стороны вдвое .
• В самом низу канала устраивают «капельницу» и сборник влаги.
• Запрещены даже минимальные отклонения системы.
• Учитывать, что при установке нескольких секций их необходимо вставлять друг в друга не менее чем на 0,5 целых от первоначального диаметра.
• Любые промежутки между ними.
• Обратите внимание, что в местах, где вы хотите установить пол или стены, запрещается пропускать не сплошные участки. Соединение осуществляется либо до, либо после прохода.
• Соединение должно быть герметичным, используйте дополнительные специальные средства.
• Помните еще один немаловажный фактор, наклон дымохода в сторону источника тепла не может быть более 0,01 градуса.
• Не забывайте, что внутренние стенки должны быть как можно более гладкими. Даже небольшие шероховатости создают препятствие для прохождения сажи, которая впоследствии там скапливается.
• Учтите два правила: длина горизонтального участка для зданий, находящихся еще на стадии строительства, должна быть не более 300 см, для уже построенных домов не более 600 см.
• Также помните, что расстояние между трубой и отделочным материалом, внахлест, если он горючий, не должно быть более 250 мм. или 50 мм. Если материал огнестойкий.
• В местах, где необходимо вывести дымоход через потолок, выполняется качественная теплоизоляция.

Нормы высоты

Требования к дымоходам при установке газового котла
Как видите, требования к дымоходам для газовых котлов достаточно серьезные и пренебрегать ими не стоит. Помимо перечисленных моментов, существуют еще и особые стандарты устройства относительно высоты. Итак:

1. Если расстояние от выводной трубы на крышу до конька более 300 см, то вы выполнили нормативные значения. Такое расположение допускается без увеличения высоты дымохода.
2. На одном уровне с коньком должны быть установлены трубы, находящиеся на расстоянии более 150 см.
3. При расстоянии менее 150 см поднимается на высоту 50 см от конька.

Кроме того, запомните правило, если крыша имеет общую кровлю и плоская, оголовок возвышается не менее чем на 50 см.

ABA Hearth & Home Сан-Карлос, Калифорния 94070 650-591-3788
