Схема вентиляции в 5 этажном панельном доме

Содержание

К хрущевкам относят постройки 60-70 годов прошлого века, которые проектировались по ускоренной программе и не рассчитаны на длительную эксплуатацию. С развитием технологий в квартирах стали использоваться современные оборудования, на работу которых не рассчитана вентиляция хрущевок. Это стало основной причиной частой неисправности вентсистем.

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

• Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
• Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
• Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Вентиляция в ванной и туалете

Назначение сан/узла явно предусматривает использование горячей воды. Ввиду отсутствия окон и других средств воздухообмена, вентиляция обязана быть постоянно исправной. Выходное отверстие вентканала присутствует во всех сан/узлах и служит единственным средством воздухообмена. Нагретый в закрытом помещении воздух поднимается и выталкивается наверх по вентиляции более холодными и тяжелыми воздушными массами. Вентшахта для воздухообмена в сан/узле является дополнительной и рассчитана только на ванну с туалетом, в отличие от основного канала, который очищает все остальные комнаты в квартире.

В квартирах с раздельным сан/узлом в смежной стене ванны и туалета прорезается отверстие, выходное отверстие служит средством втягивания воздуха с обеих комнат.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

• Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
• Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Чистка вентиляционных каналов

Прочистить вентиляцию можно самостоятельно. Для этого требуется снять решетку и прочистить ее, а следом и канал, пылесосом. Установить решетку на место и снова проверить вентканал – приложив вплотную лист бумаги или поднеся спичку. Если результаты неудовлетворительны, проблема неэффективности лежит в вентшахте на глубине, недоступной для подручных средств. В этом случае придется отказаться от самостоятельной прочистки и вызвать специалистов ТСЖ.

Вентиляция в панельном доме – обязательное требование санитарных норм. Систему вентиляции закладывают на этапе проектировки строительства. Вентиляция в панельных домах старой постройки и современных блочных домах мало отличается по схеме.

Обязательным требованием санитарных норм является устройство вентиляции в панельном доме

Важность вентиляции в панельной многоэтажке

Панельные дома с высокой этажностью строились на века, они крепки и надежны, но не лишены недостатков. Жители критикуют квартиры с низкой изоляцией шума и сыростью в углах.

Панельные дома в 9 этажей заселены полностью. В каждой квартире ежедневно готовят обед, моют посуду, пол, принимают ванну, расчесывают волосы, в некоторых линяют домашние животные. Неприятные запахи и влага обязательно доходили бы до соседей, если бы не система вентиляции дома.

Естественная вентиляция предусматривается инженерами во время подготовки проекта жилого дома. Создается общая система, которая соединяется с каждой квартирой. К общей вентиляции имеют выход комнаты с высокой влажностью – ванная, кухня.

Свободный воздухообмен поддерживает здоровое состояние целого здания и каждого отдельного жилого помещения.

Требования к воздуховоду панельного дома

Система воздуховода в постройке из панелей в 5 или 9 этажей призвана обеспечивать беспрепятственную циркуляцию воздуха по всем жилым секциям и квартирам. Обычно неполадки в работе воздуховодов ощущают на себе жители верхнего этажа.

Вентиляционная система жилого дома должна соответствовать ряду требований:

1. Обеспечение постоянной и непрерывной циркуляции воздуха.
2. Отсутствие влияния на температурные показатели внутри жилого помещения.
3. Отсутствие сквозняков.
4. Циркуляция в кухне должна осуществляться со скоростью 60 кубометров воздуха в час, в ванной, 25 кубометров за час.
5. Циркуляция в жилых помещениях должна быть равна 0,2 от общего объема комнаты.

Перечисленные требования максимально учитываются при планировке воздуховода в домах из панелей или блоков.

Переоборудование вентиляции в будущем осуществить не получится. Если она придет в негодность, нужно просить помощи специалистов. Чаще всего проблемы кроются в засорении каналов, повреждении оборудования. Улучшить циркуляцию воздуха в квартирах помогут приборы искусственного вентилирования.

Схемы обустройства вентиляции в панельной многоэтажке

Для обустройства естественной вентиляции в панельных домах (5 и 9 этажей) использовали несколько стандартных планов. Подобные схемы реализуются инженерами и сегодня.

Для обустройства естественной вентиляции в панельном доме применялось несколько стандартных схем

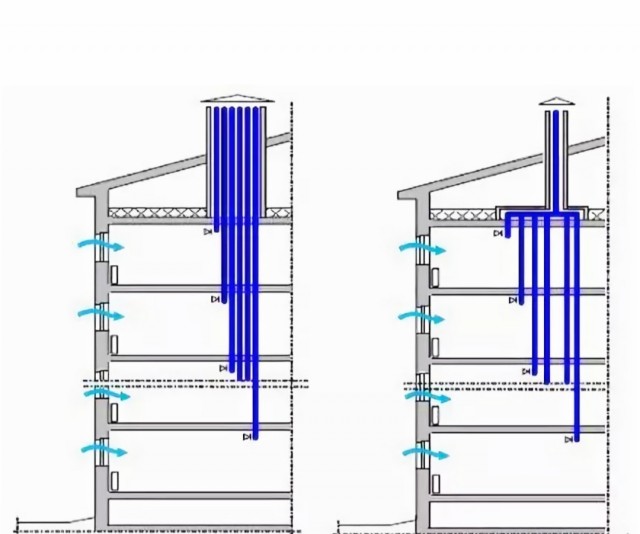

1. Схема сбора воздушной массы из всех квартир в один колодец.
2. Схема подключения воздуховодов каждой квартиры в чердачный сборник.
3. Система вывода вентиляционных каналов из каждой квартиры на улицу через крышу.

Первая и вторая – схема вентиляции в панельном доме из 9 этажей. В пятиэтажках и кирпичных домах реализуется третья схема.

В современных постройках осуществляется забор воздуха в трех санитарных зонах (санузел, кухня, жилые комнаты). Для этого делают системы спаренных или строенных вентиляционных каналов.

Особенности работы вентиляции в панельных домах

Первая схема вентиляции, которую начали применять при строительстве – многоканальная. Она отлично подходила для домов из кирпича и панелек в 5 этажей. Нормальный воздухообмен дополнительно обеспечивали щели в оконных рамах и неровности в строительном материале.

Для девятиэтажных панельных домов многоканальная система оказалась неэффективной. Она громоздкая и забирала большой объем внутреннего пространства здания. Производительности системы не хватало на обеспечение нормальной циркуляции в квартирах. Воздухообмен на нижних этажах осуществлялся слишком интенсивно, зимой значительно снижалась температура. Жители верхних этажей не могли избавиться от затхлого запаха и пыли в комнатах.

Решить проблему помогла планировка общей вентиляционной шахты, к которой отводились каналы из каждой квартиры. Шахта заканчивается коллектором на крыше. Он снабжен дефлектором, чтобы усиливать тягу во время ветра. Иногда два верхних этажа девятиэтажного дома не подключают к общей вентиляционной шахте. Для них оборудуют отдельные каналы с выводом на крышу.

Недостатки работы вентиляции в панельном доме

Сделать идеальную пассивную систему вентиляции в высотном доме удается редко. Для этого нужно дополнительное оборудование и затраты.

Вентиляция в панельных домах имеет такие основные недостатки функционирования:

1. В жаркую погоду, при сильном ветре и ночью эффективность работы вентиляции резко снижается.
2. Пылевые и грязевые скопления на стенках шахты существенно влияют на работу всей системы.
3. Загрязненный воздух перетекает из одной квартиры в другую. Это происходит, если кто-то из соседей устанавливает в воздуховодный канал кухни или ванной вентилятор без обратного клапана.

Переоборудование вентиляции в старом доме обойдется жильцам в круглую сумму. Проще поддерживать ее работу регулярной чисткой.

Переоборудование вентиляции в старом доме обойдется жильцам в приличную сумму

Система механической вентиляции

Пассивная вентиляция работает за счет перепада давления на входе и выходе вентиляционных каналов. Активный приток и удаление воздуха осуществляют специальные устройства.

Если работы естественной общедомовой вентиляции не хватает для нормального воздухообмена в квартире, можно установить такое оборудование:

• клапан притока воздуха;
• вытяжной вентилятор;
• вытяжка для кухни.

Вытяжное оборудование работает совместно с общей системой. Вентиляторы и вытяжки встраивают в каналы для усиления их производительности. Они работают от электросети, поэтому время очистки можно регулировать. Приточные клапаны устанавливают в стены.

Вентиляторы обязательно нужны в ванной и туалете угловой квартиры панельного дома. Очень часто жители именно угловых квартир жалуются на сырость и образование грибка.

Вентиляторы

Вытяжные вентиляторы можно установить в любой комнате. Они бывают стенные, потолочные и даже оконные. Вентилятор монтируют в вентиляционный канал, движение лопастей ускоряет удаление загрязненного воздуха и влаги из помещения.

Размер и форму вентиляционного прибора подбирают под параметры вытяжного отверстия. Мощность зависит от потребностей. Для большой комнаты нужны мощные вентиляторы. Для ванной и туалета подойдут приборы средней мощности.

Вентилятор работает от сети, поэтому нужно обеспечить постоянный доступ электричества. В ванной не целесообразно оставлять оборудование в рабочем состоянии круглосуточно. Можно поставить вентилятор, который будет включаться вместе со светом в комнате.

Кухонные вытяжки

Удалить из воздуха кухни продукты горения, капли жира, запахи пищи поможет вытяжка. Это один из элементов механической вентиляции в квартире. Вытяжка работает от электричества.

Кухонная вытяжка помогает удалить из помещения неприятные запахи

1. Активные. Осуществляют непосредственно вытяжку воздуха на улицу или в вентиляционную шахту.
2. Пассивные. Очищают воздух системой фильтров и выпускают в помещение. К системе вентиляции не подключаются.

При встраивании вытяжки к воздуховоду решетки вентиляции на кухне перекрывать запрещается. Агрегаты с высокой мощностью могут нарушить работу шахты, их лучше выводить на улицу.

Фильтры в пассивной вытяжке бывают нескольких типов. Одни улавливают жир, другие адсорбируют запахи. Менять фильтры нужно в зависимости от интенсивности использования агрегата.

Приточная вентиляция

Принудительную приточную вентиляцию осуществляют через клапаны. Через них осуществляется регулярный умеренный приток чистого воздуха в помещение. Есть клапаны, в которые можно установить фильтры, устройства обогрева или охлаждения воздуха.

Есть два вида каналов притока воздуха:

1. Монтируются в стену. Имеют чаще всего трубчатую форму.
2. Монтируются в щель пластикового окна. Промежуток для клапана предусматривают во время изготовления пластиковой конструкции.

Стенной клапан можно установить самостоятельно. Оконные агрегаты монтируют только специалисты. Производительность стенного клапана выше.

Вентиляция современных панельных и блочных домов

Вентиляционная система новостроек усовершенствована инженерами и почти лишена недостатков воздуховодов старых домов.

Сейчас пассивная вентиляция практически не строится. Используют гибкую приточно-вытяжную систему с приборами механического вентилирования. Современная вентиляция позволяет сохранять оптимальную температуру в жилых помещениях, не холодно зимой, нежарко летом.

Как устроена вентиляция нового типа:

1. Воздух забирают со 2 и 3 этажа.
2. Осевыми вентиляторами воздушная масса нагнетается по всем этажам дома.
3. Вытяжную систему устраивают на крыше. Она отбирает тепло у отработанного воздуха.

Вентиляционная система нового типа направлена также на энергосбережение. Главный ее плюс – можно регулировать работу оборудования в зависимости от потребностей.

Вентиляция в многоэтажном панельном доме на девять этажей старой постройки нуждается в регулярной чистке. Осуществлять работы могут только специально обученные люди, своими руками ничего делать нельзя. Улучшить функционирование вентиляции можно с помощью дополнительного оборудования.

Качество жизни в панельном доме во многом зависит от вентиляции. Жилые дома из железобетонных панелей не пропускают воздух и влагу. Если при этом и вентиляция недостаточна, то налицо развитие плесени, скопление углекислого газа и вредных выбросов при приготовлении пищи и работе газового котла. Неисправная вентиляция угрожает жизни и здоровью людей.

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.

Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома.

Различные схемы обустройства вентиляции в панельных домах

Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.

Вентиляция на естественной тяге может быть:

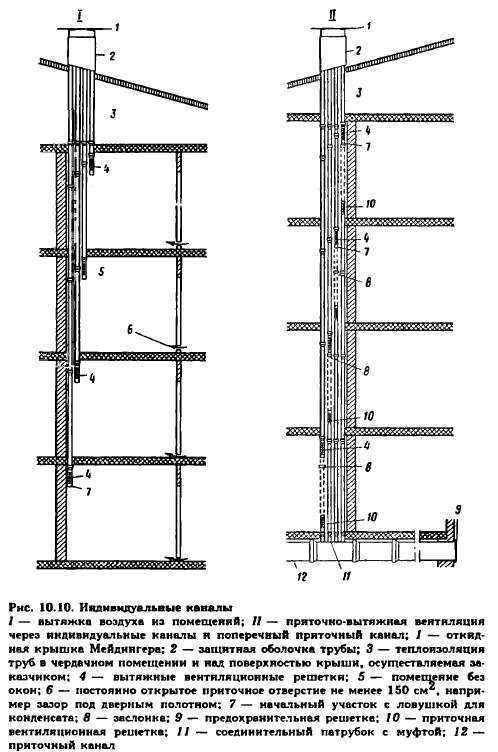

• Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.
• Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
• Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.

Обратите внимание! Большим недостатком старых вентиляционных систем является отсутствие фильтрации выводимых газов. Это приводит к быстрому зарастанию вентканалов и самой шахты пылью, копотью от газовой плиты, продуктами испарения при готовке.

Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.

Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

Схематично современная вентиляция на принудительной тяге выглядит так:

• Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
• Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
• Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
• Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Обратите внимание! В энергосберегающей системе принудительной вентиляции приточный воздух нагревают с помощью тепла удаляемых газов. Такая система называется рекуперационной. Здесь подающая часть вентиляции располагается также на чердаке здания.

Когда необходимо заменять естественную вентсистему на принудительную

Заменить естественную вентиляцию на централизованную принудительную в многоквартирном панельном доме невозможно. Схема вентканалов закладывается под определенные условия эксплуатации. Однако для каждого хозяина остается возможность усилить вытяжные потоки путем установки индивидуальных вентиляторов на вытяжку в кухне и ванной комнате.

Нужда в дополнительном проветривании возникает в старых домах, где вентиляционные шахты не обеспечивают должной вытяжки из-за загрязненности. Вторая причина установки принудительной вентиляции резкое снижение притока воздуха из-за установки герметичных стеклопакетов, которые не пропускают не только холод, но и воздух с улицы.

Обратите внимание! При устройстве принудительного проветривания соотношение удаляемого и поступающего объема воздуха должно быть равным. Допустимо преобладание приточной вентиляции на 15%.

Приточные устройства устанавливают в комнатах. Мощность принудительной вентиляции рассчитывают исходя из площади квартиры. Для однокомнатной достаточно вытяжки до 50 метров кубических в час. Для трехкомнатной мощность увеличивается вдвое, что соответствует нормам. Принудительная вентиляция будет слишком охлаждать пространство, устроив нездоровые сквозняки.

Вентиляция в панельном доме 9 и 5 этажей: схемы, устройство

Главная » Вентиляция » Дома и квартиры

На чтение 3 мин Просмотров 5к. Опубликовано 01.02.2014 Обновлено 29.07.2016

Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

Содержание

1. Как устроена вентиляция 5 и 9 этажных домов
2. Требования к вентиляции панельных домов
3. Обеспечение вентиляции в 9 этажном доме
4. Плюсы и минусы схем вентиляции 5 этажных домов

Как устроена вентиляция 5 и 9 этажных домов

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

• В туалете 50 кубометров воздуха в час;
• В ванной 25 кубометров в час;
• На кухне 90 кубометров в час;
• Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

• Дешевые монтажные работы;
• Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
• Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

• Через форточки в дом попадает шум, пыль;
• На нижних этажах вентиляция может быть слишком интенсивной, а на верхних — недостаточной;
• Летом тяга практически отсутствует;
• На работу вентиляции влияют погодные условия.

Популярный материал:

Кнопки на пульте кондиционера сплит-системы: перевод на русский, температура, инструкция на обогрев и тепло
Установка вытяжки на кухню в частном доме или квартире с воздуховодом в вентиляционную шахту
Влажность воздуха в комнате помещения: сколько норма, когда устанавливать приточно-вытяжной вентилятор
Как сделать трубы для инверторного кондиционера своими руками: таблица размеров, расчёт под фреон
Как включить газовый котёл в ванной или гараже правильно: подключение клапана, проверка температуры, работы и мощности
Монтаж внутреннего блока кондиционера: схема, высота от пола, режим работы, крепить в кирпич или плиту перекрытия

Вентиляция и инфильтрация в многоэтажных жилых домах (Технический отчет)

Вентиляция и инфильтрация в многоэтажных жилых домах (Технический отчет) | ОСТИ. GOV

перейти к основному содержанию

• Полная запись
• Другое связанное исследование

Измерения воздушного потока, утечки воздуха и численное моделирование были выполнены в 13-этажном многоквартирном доме, чтобы охарактеризовать скорость вентиляции для отдельных квартир. Параметрическое моделирование проводилось для конкретных условий, например, высоты, ориентации, наружной температуры и скорости ветра. Наш анализ моделирования воздушного потока показывает, что вентиляция отдельных блоков значительно различается. При отключенной механической системе вентиляции и отсутствии ветра в квартирах на нижнем этаже здания имеется достаточная вентиляция только в дни с большими перепадами температур, а в квартирах на верхних этажах вентиляция отсутствует вообще. Помещения, выходящие на наветренную сторону, будут чрезмерно вентилироваться, если направление ветра в здании между западным и северным. В то же время в подветренные квартиры приток свежего воздуха не поступал, так как в этих случаях воздушные потоки входят в квартиры из коридора, а выходят через вытяжные шахты и щели в фасаде. Даже при работающей механической системе вентиляции мы обнаружили большие различия в потоках воздуха в отдельные квартиры. В дополнение к конкретному случаю, представленному здесь, эти результаты имеют более общее значение для модернизации энергоснабжения, а также для здоровья и комфорта жителей высотных многоквартирных домов.

Авторов:

Алмаз, RC;

Фойстел, HE;

Дикерхофф, ди-джей

Дата публикации:

1996-03-01

Исследовательская организация:

Национальная лаборатория Лоуренса Беркли. (LBNL), Беркли, Калифорния (США)

Организация-спонсор:

USDOE, Вашингтон, округ Колумбия (США)

Идентификатор ОСТИ:

221055

Номер(а) отчета:

LBL-38103
ВКЛ.: DE96008560

Номер контракта с Министерством энергетики:

АК03-76SF00098

Тип ресурса:

Технический отчет

Отношение ресурсов:

Прочая информация: PBD: март 1996 г.

Страна публикации:

США

Язык:

Английский

Тема:

32 ЭНЕРГОСБЕРЕЖЕНИЕ, ПОТРЕБЛЕНИЕ И ИСПОЛЬЗОВАНИЕ; ЖИЛЫЕ ДОМА; ВЕНТИЛЯЦИЯ; РАСХОД ВОЗДУХА; КАЧЕСТВО ВОЗДУХА; ПОТРЕБЛЕНИЕ ЭНЕРГИИ; СИСТЕМЫ ВЕНТИЛЯЦИИ

Форматы цитирования

• MLA
• АПА
• Чикаго
• БибТекс


Diamond, RC, Feustel, HE, и Dickerhoff, D J. Вентиляция и инфильтрация в высотных многоквартирных домах . США: Н. П., 1996.
Веб. дои: 10.2172/221055.

Копировать в буфер обмена


Diamond, RC, Feustel, HE, & Dickerhoff, D J. Вентиляция и инфильтрация в высотных многоквартирных домах . Соединенные Штаты. https://doi.org/10.2172/221055

Копировать в буфер обмена


Даймонд, Р. К., Фойстел, Х. Е., и Дикерхофф, Д. Дж., 1996.
«Вентиляция и инфильтрация в многоэтажных жилых домах». Соединенные Штаты. https://doi.org/10.2172/221055. https://www.osti.gov/servlets/purl/221055.

Копировать в буфер обмена

@статья{osti_221055,
title = {Вентиляция и инфильтрация в высотных жилых домах},
автор = {Diamond, RC and Feustel, HE и Dickerhoff, DJ},
abstractNote = {Измерения воздушного потока, утечки воздуха и численное моделирование были выполнены в 13-этажном многоквартирном доме, чтобы охарактеризовать скорость вентиляции для отдельных квартир. Параметрическое моделирование проводилось для конкретных условий, например, высоты, ориентации, наружной температуры и скорости ветра. Наш анализ моделирования воздушного потока показывает, что вентиляция отдельных блоков значительно различается. При отключенной механической системе вентиляции и отсутствии ветра в квартирах на нижнем этаже здания имеется достаточная вентиляция только в дни с большими перепадами температур, а в квартирах на верхних этажах вентиляция отсутствует вообще. Помещения, выходящие на наветренную сторону, будут чрезмерно вентилироваться, если направление ветра в здании между западным и северным. В то же время в подветренные квартиры приток свежего воздуха не поступал, так как в этих случаях воздушные потоки входят в квартиры из коридора, а выходят через вытяжные шахты и щели в фасаде. Даже при работающей механической системе вентиляции мы обнаружили большие различия в потоках воздуха в отдельные квартиры. В дополнение к конкретному случаю, представленному здесь, эти результаты имеют более общее значение для модернизации системы энергоснабжения, а также для здоровья и комфорта жителей высотных многоквартирных домов. },
дои = {10.2172/221055},
URL-адрес = {https://www.osti.gov/biblio/221055},
журнал = {},
номер =,
объем = ,
место = {США},
год = {1996},
месяц = ​​{3}
}


Копировать в буфер обмена

Посмотреть технический отчет (5,10 МБ)

https://doi.org/10.2172/221055

Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

• Аналогичные записи

Жизнь в квартире и здоровый воздух: проблемы, о которых вы можете не знать

Жизнь с аллергией или астмой никогда не бывает легкой. Вы должны постоянно думать о качестве воздуха, которым вы дышите, чтобы контролировать свои симптомы. Когда дело доходит до жизни в квартире, качество воздуха в помещении становится еще более серьезной проблемой. Плохая вентиляция, невозможность произвести серьезные изменения в квартире и более концентрированные раздражители — все это создает риски для здоровья, которые усиливаются, когда вы имеете дело с астмой или аллергией. Хотя вы можете смягчить проблемы с качеством воздуха, вы, как правило, не можете полностью их устранить. Это означает, что вы должны быть бдительны в отношении того, где вы живете, и того, как вы управляете воздухом, которым дышите.

Если вы уже живете в квартире, контроль влажности, содержание квартиры в чистоте и сухости, а также улучшение циркуляции воздуха — это довольно простые способы улучшения качества воздуха. Если вы ищете новую квартиру, вы можете понять, на что обращать внимание, чтобы обеспечить себе здоровый воздух. Хорошая планировка, надлежащая вентиляция и модернизированные системы отопления и кондиционирования — все это обязательно.

Важность качества воздуха в помещении

По данным Агентства по охране окружающей среды, качество воздуха в помещении может быть более загрязненным, чем наружный воздух. Это может стать неожиданностью, но в этом есть смысл — ваша квартира полна потенциальных загрязняющих веществ, которые накапливаются в замкнутом пространстве, увеличивая воздействие на вас и способствуя их влиянию на ваше здоровье. Добавьте к этому недостаточную циркуляцию воздуха, которая удерживает эти раздражители в ловушке, и вы еще быстрее столкнетесь с проблемами со здоровьем. Плохое качество воздуха в вашей квартире может вызвать кашель, чихание, свистящее дыхание, тошноту, проблемы с дыханием и аллергические реакции. Хорошей новостью является то, что, хотя вы, возможно, и не в состоянии что-либо сделать с загрязнителями воздуха, которым вы подвергаетесь снаружи, вы может контролировать тех, кто может присутствовать в вашей квартире.

Возможные проблемы с качеством воздуха в квартире (и решения)

Жизнь в квартире представляет собой уникальный набор проблем, связанных с обеспечением здорового воздуха. Меньшие планы этажей, отсутствие контроля над определенными раздражителями и более концентрированные уровни загрязняющих веществ в каждой комнате могут способствовать ухудшению качества воздуха. По этой причине понимание общих проблем и того, что вы можете с ними сделать, поможет вам сохранить воздух в вашей квартире здоровым (чтобы вы тоже могли оставаться здоровыми).

Плохая циркуляция воздуха

В квартирах, как правило, не так много окон, как в домах, что может привести к плохой циркуляции воздуха. Это, в дополнение к меньшему количеству вентиляционных отверстий, может означать отсутствие естественного воздушного потока. Свободный поток воздуха является важным компонентом здорового воздуха , поскольку он помогает регулировать температуру и предотвращает накопление плесени и пыли. Когда воздух влажный, он застаивается, задерживая частицы пыли (наряду с другими загрязнителями воздуха). Одним из важнейших факторов здорового воздуха является хорошая циркуляция.

Что вы можете сделать
Чтобы улучшить циркуляцию воздуха в квартире, держите окна максимально открытыми. Использование потолочных вентиляторов или специально размещенных коробчатых вентиляторов также может помочь в перекрестной вентиляции. Все, что вы можете сделать, чтобы воздух циркулировал по всему жилому пространству, является хорошей идеей.

Небольшая квартира с плохой планировкой

В небольших квартирах обычно есть ванные комнаты без окон и/или ванные комнаты и прачечные, которые соединены между собой. Когда эти «влажные помещения» находятся в непосредственной близости друг от друга, может быть еще сложнее сохранить их сухими и свободными от плесени и грибка. Вы можете даже не осознавать, что в вашей ванной есть плесень — она может расти за стенами, в затирке для плитки и даже на занавеске для душа. В стиральной и сушильной машинах также может появиться плесень, если они не высушены должным образом. Когда вы вдыхаете частицы плесени, вы подвергаетесь риску развития широкого спектра проблем со здоровьем, от кашля до легочных инфекций.

Что вы можете сделать
Если вы ищете квартиру, поищите план этажа, который предлагает отдельную закрытую ванную комнату и прачечную, и убедитесь, что во всех ванных комнатах есть окно, которое вы можете открыть. Также неплохо убедиться, что и в ванной, и в прачечной есть вентилятор.

Чтобы предотвратить попадание плесени в ванную комнату, тщательно очищайте все в ней, держите ее сухой и используйте вентилятор (если это вообще возможно), когда принимаете душ или убираете. В прачечной проверяйте водопроводные соединения на наличие утечек, немедленно вынимайте мокрую одежду из стиральной машины и регулярно очищайте сушилку от ворса и воздуховодов. В обеих комнатах использование осушителя может значительно помочь в предотвращении избыточной влаги.

Влажность

В любое время года поддержание хорошего уровня влажности является ключом к поддержанию здоровья воздуха. В квартире это может быть сложно из-за плохой вентиляции и близости ванных комнат и прачечной к остальным жилым помещениям. Постоянно низкая влажность может увеличить вероятность развития респираторных заболеваний, простуды и раздражения кожи. Это также может позволить размножаться определенным бактериям и аллергенам. С другой стороны, высокий уровень влажности может поддерживать жизнедеятельность пылевых клещей и вызывать конденсацию (которая может вызвать появление плесени и плесени), особенно в плохо проветриваемом помещении. Влажность задерживает эти аллергены в воздухе, из-за чего становится трудно дышать. Уровни влажности должны быть между 30 и 50 процентами для здорового диапазона.

Что делать
Хороший увлажнитель может помочь, если влажность слишком низкая. Чтобы влажность не была слишком высокой, осушитель воздуха имеет ключевое значение. Это также может помочь использовать вентиляторы или открытые окна во время приготовления пищи или принятия душа, чтобы позволить более сухому воздуху проникать в вашу квартиру.

Пыль и пылевые клещи

Независимо от того, в каком доме вы живете, пылевые клещи всегда присутствуют. Эти микроскопические вредители являются известными аллергенами и могут поселиться в постельных принадлежностях, мебели, шторах, коврах и даже домашних животных. В квартире концентрация пыли и пылевых клещей может быть выше из-за меньшего пространства и плохой вентиляции. Если вы заметили много пыли в своей квартире, можно с уверенностью предположить, что у вас проблемы с качеством воздуха.

Что вы можете сделать
Регулярное вытирание пыли, подметание и уборка пылесосом помогают контролировать уровень пыли. Вы также должны регулярно стирать все ткани (например, постельное белье, одежду, шторы и детские мягкие игрушки) — эти вещи собирают пыль, которая затем выбрасывается в воздух. Поскольку пылевые клещи любят влажность, важно поддерживать уровень влажности в пределах нормы.

Устаревшие системы отопления и охлаждения

Если вы живете в старом многоквартирном доме, вполне вероятно, что системы отопления и охлаждения устарели. Фильтры на этих устройствах могут собирать пыль и плесень, а затем выдувать их обратно в воздух.

Что вы можете сделать
Хотя вы мало что можете сделать с заменой систем отопления или охлаждения, вы можете обеспечить регулярную замену фильтров в вашем блоке. Обязательно уточните у своего арендодателя их политику в этом отношении. Они должны менять воздушные фильтры, но если они этого не делают, неплохо было бы потратить деньги и время на то, чтобы сделать это самостоятельно, если это возможно.

Плесень и грибок

От плитки в ванной до прачечной и подоконников в гостиной потенциал плесени и грибка есть везде. Это может серьезно ухудшить качество воздуха в вашей квартире и нанести вред вашему здоровью. Жизнь в квартире может сделать борьбу с плесенью еще более сложной задачей, чем обычно, потому что споры плесени из соседних квартир могут проникнуть в ваше пространство. Предотвращение и устранение плесени является обязательным условием для поддержания здоровья воздуха.

Что вы можете сделать
Лучший способ предотвратить появление плесени — содержать дом в чистоте и сухости. Использование осушителя, сушка столешниц в ванной и на кухне и проверка на наличие утечек — все это необходимые части, чтобы убедиться, что плесень не загрязняет воздух в вашей квартире.

Летучие органические соединения

Эти органические соединения, также известные как летучие органические соединения, можно найти почти во всем: от ковров до косметики и чистящих средств. Примеры ЛОС включают формальдегид, ацетон, бензол и этиленгликоль. Они выделяются в воздух в виде газов и вредны для здоровья вашего воздуха и вашего тела. Вы не сможете полностью избавиться от них, но знание того, что может привести к их выбросу в воздух, поможет вам понять, какие меры предосторожности следует предпринять.

Что вы можете сделать
Используйте экологически чистые чистящие средства, избегайте синтетических освежителей воздуха и свечей, читайте этикетки на средствах личной гигиены, которые вы используете, чтобы уменьшить воздействие ЛОС. Открывая окна во время уборки и добавляя в квартиру комнатные растения, такие как бостонские папоротники и пальмы, вы можете удалить токсины из воздуха.

Загрязнители продуктов сгорания

Из-за отсутствия вентиляции во многих квартирах загрязнители продуктов сгорания, такие как окись углерода и двуокись азота, скорее всего, будут присутствовать в более высоких дозах, чем в доме. Эти газы выделяются из таких приборов, как сушилки, газовые плиты, обогреватели и камины. Высвобождаемое количество зависит от нескольких факторов, таких как качество их установки, обслуживания и тип используемого газа.

Что вы можете сделать
По возможности открывайте окно, когда готовите или пользуетесь сушилкой. В идеале у вас должна быть наружная вентиляция для всех отопительных приборов, но в квартирах это часто не так. В крайнем случае используйте вентилятор.

На что обращать внимание в квартире

Как уже говорилось в нашем Руководстве по предотвращению аллергии в квартире, есть несколько вещей, которые помогут сохранить воздух в квартире здоровым. К ним относятся:

• Хорошо проветриваемые ванные комнаты и прачечные — Наличие окна или вентилятора во влажных помещениях может иметь большое значение для предотвращения образования плесени и грибка.
• Много окон — Чем больше окон, тем лучше. Открытые окна могут помочь снизить высокий уровень влажности, обеспечить выход загрязняющих веществ при горении и сохранить воздух в вашей квартире свежим.
• Деревянный пол — Ковровое покрытие в квартире задерживает пыль и пылевых клещей, поэтому выбор деревянного пола поможет свести к минимуму их присутствие.
• Модернизированные системы отопления и охлаждения (и другое оборудование) — Если вы еще не въехали, спросите, сколько лет нагревательным и охлаждающим устройствам, когда в последний раз они менялись и есть ли устройства с модернизированной кухней. Техника.
• Новые краны и/или трубы — В старых квартирах, скорее всего, старые трубы, а значит, протечки более вероятны. Проверьте, сколько им лет и как они справляются с протекающими кранами и трубами.

Вещи, которые вы не в состоянии контролировать

Плохое качество воздуха в квартире, мягко говоря, раздражает. Если вы все еще ищете квартиру или уже на собственном горьком опыте узнали, что есть вещи, которые вы просто не можете контролировать, когда дело доходит до жизни в квартире, вот несколько напоминаний о вещах, которые вы, возможно, не в состоянии контролировать. Вам решать, являются ли они нарушителями условий сделки.

• Жилье вашего арендодателя или управляющей компании — Когда у вас есть дом, вы можете контролировать, что вы делаете для обеспечения здорового воздуха. Трудно ожидать, что ваш арендодатель или владелец недвижимости примет вас по разным причинам.
• Тип вашей бытовой техники — Стиральная машина, сушилка, плита и система кондиционирования воздуха или отопления, которые входят в вашу квартиру, могут быть не самыми лучшими для обеспечения здорового воздуха. Хотя запросить обновления не помешает, вы не можете на это рассчитывать.
• Как ваши соседи управляют качеством воздуха — Жизнь в квартире означает, что ваши ближайшие соседи буквально рядом. То, как они справляются с плесенью, пылевыми клещами и другими аллергенами, может сильно повлиять на качество воздуха в вашей квартире.
• Ремонт — Само собой разумеется, что аренда квартиры означает, что вы не можете сделать ремонт, независимо от того, насколько несколько ремонтных работ улучшат качество воздуха.
