Как утеплить фундамент деревянного дома снаружи своими руками

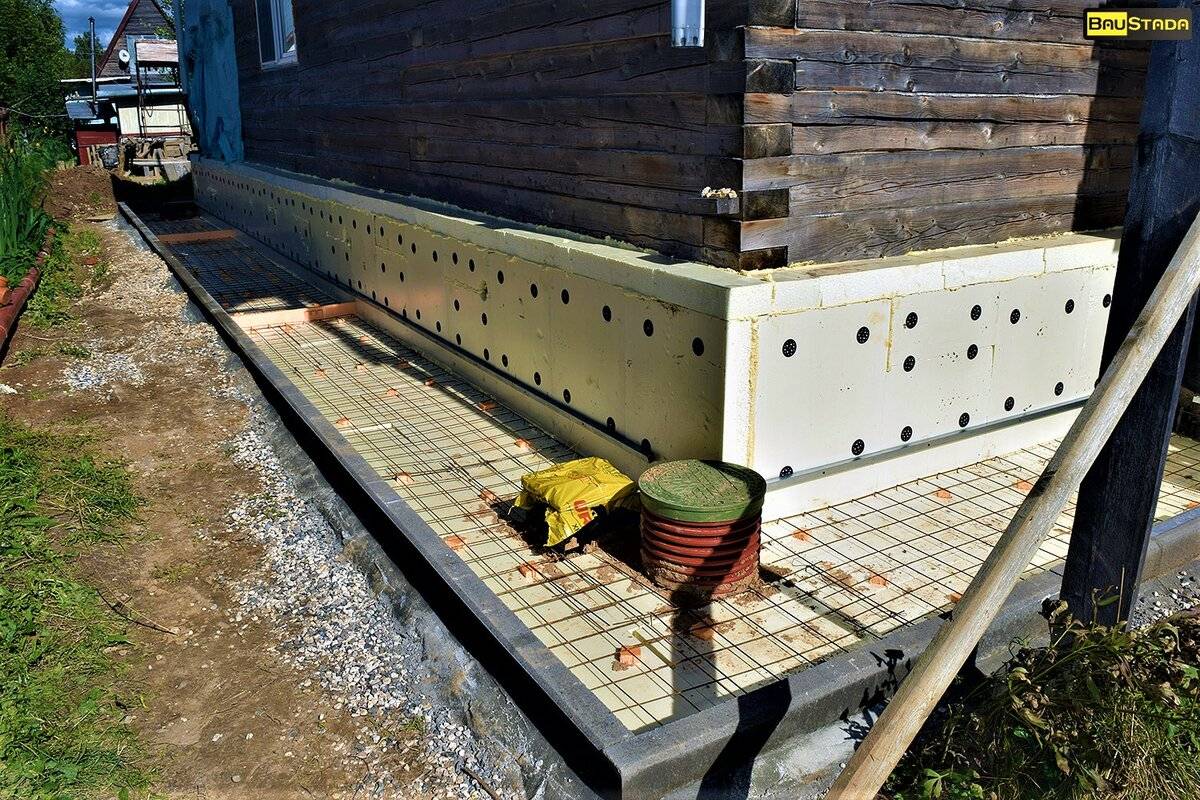

Утепление фундамента деревянного дома

Многие владельцы деревянных домов сталкиваются с тем, что в зимнее время на 1 этаже промерзает пол. Устранить это явление можно только одним путём – произвести утепление фундамента деревянного дома снаружи. Фундамент в деревянном доме воздвигают из разных материалов. Способ, как утеплить фундамент деревянного дома, зависит от вида опорной конструкции строения. Для утепления основания дома используют современные теплоизоляционные материалы. В данной статье представлены варианты утепления фундаментов различной конструкции.

Содержание

Почему нужно утеплять фундамент снаружи

Фундамент деревянного дома – это опорная конструкция, которая непосредственно контактирует с природным основанием и самим строением. Помимо своей опорной функции, фундамент ограждает жильё от негативных воздействий грунта. Важно, чтобы основание деревянного дома не было причиной утечки тепла из жилья.

Основание дома постоянно подвергается проникновению влаги из грунта и перепадам температуры окружающей среды. В зимнее время попавшая влага в тело основания строения замерзает и разрушает опорный массив. Через трещины холод начинает проникать внутрь жилища. В итоге в доме зимой полы будут всегда холодными. Вот почему необходимо устраивать теплоизоляцию основания деревянного дома.

Утеплять старый фундамент снизу невозможно, а вот его стены вполне доступны для теплоизоляции. Поскольку опорные конструкции могут быть различного вида, то и теплоизоляция фундамента снаружи осуществляется по-разному.

Материалы для утепления фундамента

Утепление фундамента надо делать на этапе его возведения. Хотя бывают такие обстоятельства, когда нерадивые строители не позаботились об этом в своё время. И теперь хозяевам дома приходится делать заново утепление основания деревянного дома.

Приходит время, и хозяева жилья задумываются о том, какой утеплитель выбрать. Среди большого разнообразия теплоизолирующих средств надо выделить материалы пригодные для утепления фундаментов:

• пенополистирол;
• пенополиуретан;
• керамзит;
• пенопласт.

Все эти материалы обладают низкой теплопроводностью и высокой стойкостью к перепадам температуры.

Пенополистирол

Плиты пеноплекса (пенополистирола)

Этот материал обладает высокими теплоизоляционными свойствами, влагостойкостью и не восприимчивостью к низким температурам. Благодаря этим качествам экструдированный пенополистирол приобрёл большую популярность, как наружное утепление фундаментов деревянных домов. Пенополистиролом удобно делать утепление ленточных фундаментов и цоколей.

Материал имеет мелкоячеистую структуру. Производят его путём воздействия высокой температуры и давления на полимерные гранулы в углекислом газе. В продажу утеплитель поступает в виде плитного материала под названием пеноплекс. Срок службы полистирольных составляет около 40 лет.

Пенополистирольные плиты производители часто называют пеноплексом. Пеноплекс толщиной 50 мм по теплозащитным свойствам соответствует 75 мм пенопласта и 95 мм минеральной ваты.

Пенополиуретан

Полимер напыляют на стенки фундамента с помощью специального оборудования. Попадая на обрабатываемую поверхность, пенополиуретан сильно увеличивается в объёме. По своим теплоизоляционным свойствам слой полимера в 50 мм аналогичен листу пенополистирола толщиной 120 мм.

Утепление фундамента пенополиуретаном

Застывшая пена на стенах основания строения, образует бесшовное плотное покрытие. В отличие от листовых утеплителей напылённое наружное покрытие не нуждается в дополнительной герметизации швов. Кроме того, полимер обладает высокой адгезией и «прилипает» практически к любой поверхности.

Керамзит

Керамзитовые гранулы получают путём обжига вспененного раствора глины. Керамзит обладает высокими теплоизоляционными качествами. Это один из самых дешёвых теплоизоляционных строительных материалов.

Облицовка внешних стен фундамента керамзитом не даёт промёрзнуть основанию деревянного дома даже в условиях Крайнего Севера. Единственным недостатком материала является его низкая доступность в продаже.

Пенопласт

Пенопласт – это по сути тот же пенополистирол, только не подвергавшийся экструдированию (обработке давлением при высокой температуре). Пенопластовые плиты применяют для утепления фундамента и цоколя дома. Чтобы предотвратить утечку тепла из деревянного дома снизу, используют пенопласт толщиной от 40 до 120 мм.

Полимерные плиты легко поддаются обработке. Чаще всего их крепят к стенкам фундамента на битумной мастике. Пенопласт закрепляют на стене также дюбелями – грибками.

Пенопласт наряду со своими высокими теплоизоляционными качествами – очень хрупкий материал, поэтому облицованные пенопластом стенки фундамента снаружи обязательно нуждаются в финишном защитном покрытии.

Способы утепления фундамента деревянного дома

В основном деревянные дома возводятся на ленточных, столбчатых и свайных основаниях. В каждом случае укрывать утеплителем основание и цоколь дома нужно обязательно.

Ленточный фундамент

Фундамент такого типа могут делать монолитным или возводят его из сборных железобетонных блоков. Также опорную ленту под дом из дерева кладут из бутового камня или плитняка.

Технология, как утеплить снаружи фундамент деревянного дома своими руками, заключается в следующем:

1. По периметру деревянного дома выкапывают траншею на глубину промерзания грунта.
2. Стенки фундамента очищают от остатков грунта и покрывают битумной мастикой.
3. Плиты утеплителя устанавливают на вертикальную поверхность, разогрев горелкой битумный слой гидроизоляции.
4. На утеплителе закрепляют арматурную металлическую или полимерную сетку.
5. Все поверхности грунтуют, шпаклюют и штукатурят.
6. На песчаную подушку отмостки укладывают утеплитель.
7. Отмостку бетонируют, асфальтируют, облицовывают керамикой или камнем.

Схема утепления ленточного фундамента деревянного дома

Бетонный монолит опорной ленты дома толщиной 40 – 50 см не нуждается в утеплении. Физическая характеристика такого массива железобетона обладает достаточным теплоизолирующим свойством.

Столбчатый фундамент

Собственно говоря, утеплять сам столбчатый фундамент не имеет смысла. Основная утечка тепла происходит через пространство между низом деревянного дома и землёй. Постоянное движение воздушных масс в подполье создаёт отток тепла от нижнего перекрытия строения.

Для предотвращения этого негативного явления, внешний периметр подполья закрывают вертикальными ограждениями. Ограждения могут быть сделаны из самых разных материалов: от деревянных щитов до железобетонных плит. Огораживают цоколь сайдингом (тонколистовые металлические или полимерные панели). Сайдинг выполняет чисто ограждающую функцию.

За счёт замкнутого пространства прекращаются сквозняки, и стабилизируется температура воздуха подполья в положительном диапазоне, а это в итоге приводит к эффективному утеплению деревянного дома.

Ограждение цоколя возводят из кирпича, дикого камня или другого кладочного материала. Важно, чтобы кладка ограждения не была жёстко связана со столбчатыми опорами. В силу различных геологических подвижек столбы могут сдвинуть кладку ограждения. Стенка цоколя в этом случае может потрескаться и разрушиться.

Герметически закрытое пространство внутри цоколя может привести к повышенной влажности воздуха. Это в свою очередь создаст благоприятную среду для возникновения грибков и плесени. Чтобы воздух в подполье не застаивался, обязательно в ограждении цоколя делают продухи –небольшие проёмы, которые обеспечивают естественную вентиляцию подполья.

Для большей надёжности теплоизоляции основания дома на внутренние поверхности ограждения напыляют пенополиуретан.

Свайный фундамент

Принцип утепления свайного основания деревянного дома такой же, что и в предыдущем случае. Дом, расположенный на сваях, также имеет открытое подполье, которое необходимо закрыть от внешней среды.

Деревянные дома опирают как на деревянные, так и на железобетонные и винтовые сваи. Для утепления цоколя дома на свайном основании чаще всего применяют деревянные щиты, полимерный или металлический сайдинг.

Особенности утепления фундамента керамзитом

Способ утепления фундамента керамзитом имеет свои особенности. Поскольку в отличие от плитного утеплителя керамзит – сыпучий материал, то делают это таким образом:

• траншею вокруг деревянного дома делают шириной 20 – 30 см; глубина рва делается чуть ниже отметки промерзания почвы;
• на дно траншеи насыпают песок толщиной 10 см; затем делают слой из щебня или гравия такой же толщины;
• по внешнему периметру траншеи на стенки крепят листы рубероида;
• ров заполняют керамзитом; засыпают гранулы послойно 30- 40 см; каждый слой уплотняют;
• верх утеплителя покрывают цементной стяжкой;
• по стяжке кладут стенку толщиной в полкирпича; кладка выполняется на высоту цоколя здания;
• через три ряда кирпича укладывают металлическую сетку, связывая кладку и цоколь дома;
• пространство между кладкой и цоколем заполняют керамзитом;
• по верху кладки устраивают отмостку из цементного раствора; стяжку закрывают оцинкованным листом.

Утепление цоколя керамзитом

Если одновременно с теплоизоляцией опорных конструкций строения не сделать утепление кровли, то теплоизоляция фундамента не принесёт желаемого результата. Тепло будет уходить вверх, полы и стены в жилище будут оставаться по-прежнему холодными.

Основание деревянного дома должно быть утеплённым, поскольку холод в жилых помещениях хозяева стараются ликвидировать увеличением нагрузки на систему отопления дома, а это оборачивается непомерными финансовыми затратами на обогрев жилища. В связи с этим, лучше один раз качественно утеплить фундамент и многие зимы прожить в тёплом доме, не неся излишние траты на отопление дома.

Утепление фундамента деревянного дома снаружи + видео

Содержание

• Почему лучше утеплять фундамент снаружи
• Ленточный фундамент
• Свайный фундамент
  • Утепление пола
• Заключение

Утепление фундамента дома выполняет несколько функций: оно не только не дает теплу уходить через основание дома и снижает расходы на отопление, но и работает как гидроизоляция и защищает фундамент от морозного пучения почвы. Без теплоизоляции фундамента на первом этаже дома будет холодно и сыро. Практика показывает, что утепление фундамента деревянного дома снаружи решает все эти задачи. Оно намного эффективнее, чем утепление только изнутри. В некоторых случаях теплоизоляцию фундамента делают и изнутри, и снаружи.

Почему лучше утеплять фундамент снаружи

Специалисты считают, что такой вариант предпочтительнее по нескольким причинам.

Утепление фундамента изнутри рекомендуется делать только при хорошей вентиляции подвала. В противном случае в подвальном помещении повысится влажность, кроме того, внутренний слой утеплителя смещает точку росы, из-за этого все основание попадает под воздействие влаги и холода. Это уменьшает срок его службы, приводит к быстрому разрушению.

Деревянные дома обычно ставят на столбчатое, свайное или ленточное основание. Эти виды отличаются по своему устройству, а значит, и их утепление делают по-разному.

Для теплоизоляции любого типа основания применяют экструдрованный пенополистирол (ЭППС, пеноплекс). Он прочен, имеет длительный срок эксплуатации, не выделяет токсичных веществ, устойчив к нагрузкам на сжатие, не пропускает воду, на нем не заводится плесень и мох. Он прост в применении, прикрепляется к фундаменту на специальный клей или с помощью зонтиков, плиты пеноплекса имеют удобное соединение друг с другом.

Ленточный фундамент

Сначала выкапывают траншею до самой подошвы фундамента. Ширина ее составляет 80-100 см, так как одновременно выполняется и утепление отмостки. Если фундамент заглубленного типа, то первые 40 см в глубину траншею копают на ширину отмостки, а  дальше для экономии сил можно сделать ее шириной 50см.

Если дом построен некоторое время назад, то на бетоне могут появится трещины. Их замазывают смесью цемента со строительным клеем, если трещинки небольшие. Более крупные повреждения заделывают цементным раствором.

Следующий шаг — гидроизоляция. Для этого поверхность фундаментной ленты покрывают битумной мастикой, на которую приклеивают рубероид. Листы приклеивают внахлест, швы дополнительно промазывают мастикой. Применяются и более современные рулонные материалы, такие как самоклеящаяся рулонная гидроизоляция.

После этого приклеивают утеплитель. Хотя часто пеноплекс крепят на дюбели, лучше все-таки отдать предпочтение клею или жидким гвоздям — они не нарушают целостность листов. Как утеплить ленточный фундамент пенополистиролом, смотрите на видео:

Стыки между листами запенивают жидким пенопластом.

После монтажа утеплителя на него приклеивают геотекстиль. Он уменьшит влияние пучения почвы на теплоизолирующий слой.

Далее траншею засыпают до уровня отмостки. Под отмостку насыпают песок и мелкий щебень слоем 0,15-0,2 м, подушку тщательно его утрамбовывают. Этот слой будет защищать отмостку от нагрузок, возникающих при движении почвы. Сверху кладут слой плотного утеплителя. Подойдет тот же пеноплекс благодаря его устойчивости к нагрузкам на сжатие. Сверху заливают бетон, дополнительно его можно армировать с помощью сетки.

Внимание! Для уменьшения влияния морозного пучения слой утеплителя располагают на уровне подошвы фундамента. Наиболее эффективно сочетание утепления пеноплексом до уровня стен в сочетании с утеплением отмостки на уровне подошвы.

Свайный фундамент

Как утеплить фундамент деревянного дома на сваях? Для свайного, как и для столбчатого фундамента, сооружают забирку — имитацию цоколя, закрывая пространство между сваями. Уже это в некоторой степени уменьшит теплопотери. Для эффективной теплоизоляции свайного фундамента нужно:

• устроить цоколь,
• утеплить его изнутри и снаружи,
• утеплить пол.

Можно по периметру возвести тонкую кирпичную стенку, а можно использовать плитные материалы, которые крепятся на обрешетку. Если выбран вариант с кирпичной стенкой, нужно залить малозаглубленную бетонную ленту толщиной 20 см, на которой будет построена стенка. Не обязательно использовать именно керамический кирпич, можно взять пеноблоки или пеностекло.

Важно! Не следует делать пространство под полом герметичным. После устройства забирки в ней обязательно делают продухи — вентиляционные отверстия размером 10-15 см. Их располагают равномерно на всех сторонах дома так, чтобы они приходились друг напротив друга.

Для крепления панелей или плит делают обрешетку из металлического профиля или деревянных брусков. В качестве наружной обшивки можно использовать, например, ЦСП. Существуют и уже утепленные фасадные панели, которые выполняют декоративную и теплоизоляционную функцию.

Под обшивкой выкапывают неглубокую траншею, куда насыпают слой песка (2-3 см), на него — керамзит, а сверху траншея засыпается землей, так чтобы между почвой и обшивкой не было зазора.

На видео показано устройство и утепление фальшцоколя:

Для утепления свайного фундамента используют

• пенополистирол,
• пенопласт,
• вспененное стекло в блоках,
• жидкий пеноизол (карбамидный пенопласт).

Чаще всего применяют первые два варианта. Вспененное стекло слишком дорого для частного дома, а жидкий пеноизол требует специального оборудования или работы специалистов, что тоже затратно. Своими руками проще утеплить фундамент в деревянном доме пенопластом или пенополистиролом снаружи. Главное, чтобы материал не впитывал воду, поэтому минеральная вата здесь не подойдет. Клеят пенопласт на клей-пену, для надежности можно использовать дополнительные деревянные планки, которые прикрепляют с помощью саморезов к обрешетке через пенопласт.

Важно! Желательно крепить пенополистирол или пенопласт на направляющие, а не между ними. В это случае не будет зазоров и мостиков холода, так как теплопроводность дерева, а тем более металла, больше, чем у пенопласта.

Утеплить свайный фундамент пенопластом или ЭППС можно снаружи или изнутри. Если это делают снаружи, то утеплитель прикрепляют перед тем, как сделать отделку. Если отделка уже прикреплена на цоколь, например, если это фасадные панели или ЦСП-плиты, то утеплитель монтируют изнутри.

Утепление пола

Для утепления пола в деревянном доме на свайном фундаменте использую обычно минвату, базальтовую вату, пенополистирол, пенопласт, жидкие утеплители.

Теплоизоляцию делают в процессе строительства и устройства пола следующим образом:

1. Делают черновой пол, на котором будет лежать утеплитель.
2. На обрешетку сначала кладут пароизолирующий и ветрозащитный слой.
3. Затем кладут утеплитель.
4. Сверху кладут пароизоляцию и гидроизоляцию.
5. После этого сооружают чистовой пол.

Слой минваты должен быть не менее 10 см. Если необходимо положить вату в два и более слоев, это делают в шахматном порядке (чтобы швы не совпадали). На видео показано утепление пола в доме на свайном фундаменте.

Для гидроизоляции можно применять пергамин, полиэтилен, изоспан, ветро-влагозащитную пленку. Полиэтилен — самый дешевый вариант, но он не самый лучший.

Важно! В доме из дерева на свайном фундаменте обязательно нужно обрабатывать все деревянные элементы пола антисептиком.

Утепление столбчатого фундамента мало отличается от утепления свайного, используются те же материалы и приемы.

Заключение

Утепление фундамента помогает не только сохранить тепло и снизить расходы на отопление, но и защищает фундамент, делает его долговечнее, выполняет гидроизолирующую функцию, предотвращает сырость в доме. Деревянные дома обычно делают на ленточном или свайном основании, которые достаточно просто утеплить своими руками.
