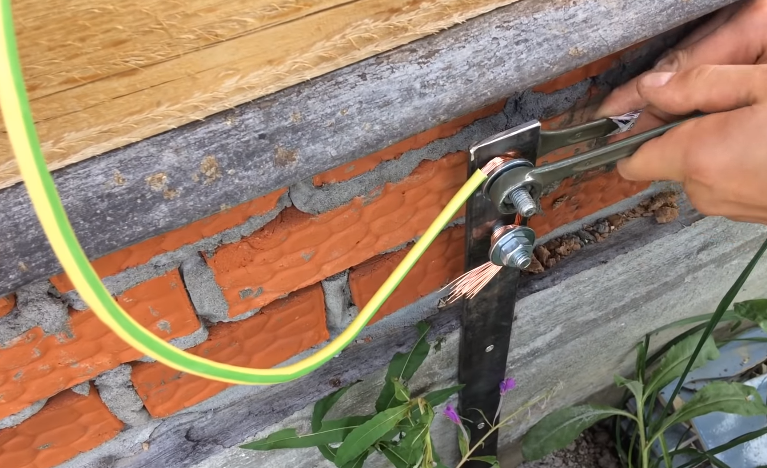

Неотъемлемым элементом при прокладывании проводки являются кабели для заземления. Они значительно снижают вероятность аварий и положительно влияют на общее функционирование проводки. При выборе провода для заземления оценивают материал, из которого изготавливается кабель, площадь сечения, а также другие показатели и нормы, регулируемые СНИП.

Особенности монтажных операций

Монтаж проводки регламентируется электроустановки правилами и нормативными актами, с которыми можно ознакомиться в открытых источниках. Все они утверждены Минэнерго РФ от 8 июля 2002 года.
Провода заземления должны находиться в изоляции для обеспечения соответствующей безопасности.

Технические характеристики выдерживаются на не меньшем уровне, чем в фазных проводах.

Если изоляции недостаточно, это может привести к коррозии. Она возникает при воздействии на металл воды и кислорода, потому без изоляции и в среде с повышенной влажностью риск подвергнуть проводку окислению увеличивается. Необходимо брать кабели с небольшим запасом, нельзя укладывать их внатяг – при воздействии разных температур металл может как сжиматься, так и расширяться.

Другие способы заземления

Помимо специальных медных кабелей допускается использование и других вариантов. Заземление может быть и в едином кабеле с фазой. Провод для заземления может идти к металлоконструкциям в здании, к арматуре (в здании или подвалах), к электрощиту (со специальными отверстиями).

Помимо вышеперечисленных способов, можно крепиться и к иным проводникам. Основным требованием будет соответствие технических характеристик с вышеперечисленными способами, а так же невозможность случайного разрыва цепи. Проводник должен быть защищен от внешнего воздействия, в том числе механических повреждений и попадания жидкости.

Есть определенные ограничения в реализации таких кабелей. Основные требования сводятся к запрету заземления в проводники, которые используют различные жидкости (например, водопровод, канализация). Так же, категорически запрещается это делать в трубы, предназначенные для транспортировки взрывоопасных и легковоспламеняющихся жидкостей. Это касается и газа. Еще одним важным моментом является запрет на использование свинцовых оболочек, гофры из металлов и прочих элементов, которые проводят электричество.

Медные проводники ограничены в сечении (кв. мм), если они не являются основным проводом в проводке, не используются под общей изоляцией с фазой.

Ограничение в сечении таких проводов следующее:

1. При наличии защитных элементов, которые сохраняют кабель от механических воздействий, сечение провода заземления должно быть 2,5 кв. мм.
2. При отсутствии защитных элементов – 4 кв. мм.

Если используются алюминиевые проводники, сечение провода для заземления должно быть не меньше 16 кв. мм включительно.

Продукция и ее выбор

При выборе кабеля для заземления нужно учитывать множество факторов. Но для большего ускорения подбора существуют системы стандартов. Они нужны в первую очередь для грамотного подбора под распределительные шкафы и прочее электрооборудование. Для этого достаточно знать, каким цветом провод заземления и другие обозначены на схеме. По стандарту провода заземления окрашены в желто-зеленый цвет, условное обозначение — РЕ.

Иногда продавцы пытаются продать трехжильные кабели, которые не соответствуют принятым стандартам. Конечно, они гораздо дешевле отдельных, но существует большой риск появления аварийных ситуаций, а также поломки техники, если монтаж был некачественным.

Технические обозначения стандартизированы. Разве что китайские провода могут иметь свои собственные обозначения. В Европе и России они следующие:

1. NYM – кабель имеет желто-зеленый цвет, а также усиленную изоляцию. Предназначены не только для дома, но и для помещений, содержащих горючие и взрывоопасные смеси. Так же, применяется в местах с повышенной влажностью или с резкими перепадами температуры. Например, баня, погреб.
2. Плоский кабель с маркой ВВГ. Заземление установлено в центральной жиле. За счет своей конструкции заметно облегчает монтажные операции в квартире или жилом доме. К ним можно купить гофру защитного типа. Такое изделие будет крайне устойчиво к механическим повреждениям.
3. НГ. Такая маркировка говорит о том, что изоляция выполнена из негорючего состава (полимера). Если есть маркировка LS, то это означает, что в случае горения изоляция будет выделять наименьшее количество дыма и просто плавиться. Если же Вам надо максимально обезопасить провода, даже от воздействия прямого огня, то ищите маркировку FRLS.
4. ПВ-3. Кабель заземления с изоляцией, служит для прокладки вне основной схемы. Состоит из перекрученных медных жилок.

Заключение

При подборе проводов заземления стоит обращать внимание на сечение и соответствие уже существующей сети. Но в случае прокладки новой нужно согласовывать все монтажные моменты, опираясь на техническую документацию. При выборе проводов под нестандартные условия монтажа лучше покупать защитные кабели с прослойкой дополнительной изоляции.

В любом случае всегда можно воспользоваться специальной гофрой для защиты от внешних повреждений, как механических, так и воздействия окружающей среды. Если вы не уверены в своих силах, так как монтаж такой продукции требует определенных навыков, лучше обратиться к специалистам, которые помогут вам как с подбором, так и с монтажом и вводов в эксплуатацию.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Заземление брони кабеля по нормам ПУЭ

Кабельные лини (КЛ) высокого и низкого напряжения часто приходится прокладывать в сложных условиях. Кабели укладывают в траншеях в земле, в кабельных каналах, на лотках вдоль открытых эстакад или по строительным конструкциям внутри производственных помещений. В этих и других случаях часто применяют кабели, имеющие наружную металлическую оболочку, называемую броней. Стальная броня выполняет функцию защиты от механических повреждений. Она может изготавливаться в виде витых металлических лент или оплетки из оцинкованной проволоки, навитой на тело кабеля.

Что нужно заземлять в кабеле?

Согласно ПУЭ (Правилам Устройства Электроустановок) металлическая броня кабеля, равно как и любые другие металлические нетоковедущие части электрических установок, должна быть надежно заземлена. Вместе с броней и металлическими экранирующими оплетками силовых кабелей заземлению подлежат:

• металлические лотки;
• металлические короба и каналы;
• трубы;
• несущие тросы;
• другие поддерживающие металлические конструкции

Основной функцией заземления кабельной брони и поддерживающих конструкций, по которым проложены силовые лини, является защита человека от поражения электрическим током в случае пробоя электрической изоляции. Кроме того заземление брони кабеля является важным условием правильной работы релейной защиты «от замыкания на землю».

При прокладке протяженных кабельных линий не всегда удается обойтись одним отрезком кабеля. В таких случаях для соединения отрезков кабелей применяют кабельные муфты. Если защитная оболочка кабельной муфты изготовлена из металла, то она тоже должна быть заземлена.

Как правильно заземлить броню?

Соединение кабельной брони с шинами заземления или заземленными корпусами электроустановок выполняют с помощью неизолированных отрезков гибкого медного провода. Такой проводник специалисты часто называют «поводком». Самым распространенным способом присоединения поводка к броне является пайка. Контакт заземляющего проводника с «земляной» шиной или корпусом электрического шкафа осуществляют с помощью болтовых соединений. Для этого на конец проводника напрессовывают или напаивают наконечник соответствующего размера.

Важно!

Кабельная броня должна заземляться с двух концов. В питающем распределительном устройстве кабельную броню подсоединяют к шине защитного заземления, а на стороне потребителя – к шине повторного заземления.

Выбор сечения заземляющего проводника

Минимальное сечение проводников для соединения кабельной брони с заземлением можно определить из следующей таблицы.

Технология заземления кабельной брони

В качестве заземляющего поводка для присоединения брони к заземлению можно использовать проводники, выполненные в виде оплетки. Такие провода выпускают многие предприятия производящие кабельную продукцию. В отсутствии поводков заводского производства, заземляющий проводник можно изготовить самостоятельно. Для этих целей используют 3 оголенные жилы гибкого медного кабеля, которые заплетают в «косичку». Суммарное сечение жил должно соответствовать данным приведенным в таблице.

Заземление брони неизолированной плетенкой

Для спаивания брони и заземляющего проводника используют электрические паяльники большой мощности или паяльники, нагреваемые паяльной лампой (газовой горелкой).

Внимание!

При использовании для нагрева паяльника открытого огня, на рабочем месте должны присутствовать средства пожаротушения (огнетушитель, песок, полотнище брезента и т. д.). На проведение огневых работ должно быть выдано специальное разрешение.

Перед пайкой кабельной брони металлические ленты должны быть тщательно очищены от битума, окислов и грязи. Для лужения проводников и металлических лент в качестве флюса можно использовать «паяльный жир». Если для выполнения паяных соединений применяется активный флюс, содержащий ортофосфорную кислоту, то по окончании работ его остатки необходимо смыть с помощью ветоши смоченной Уайт спиритом, бензином калошей или другими органическими растворителями.

Для выполнения паяных соединений кабельной брони и заземляющих проводников обычно используют оловянно-свинцовый припой ПОС-40 или другие легкоплавкие припои.

Важно!

В случае кабеля с проволочной броней заземляющий проводник должен иметь паяное соединение с каждой проволокой.

Пайку поводков и брони кабеля необходимо выполнять максимально быстро, чтобы не повредить пластиковые защитные оболочки и изоляцию жил. Для охлаждения места пайки можно использовать ветошь смоченную водой.

Для соединения заземляющего поводка с шиной заземления на него напрессовывают наконечник соответствующего размера. Опрессовку наконечников выполняют с помощью пресс клещей или молотком с применением матрицы и пуансона необходимого размера.

В последние десятилетия при монтаже кабельных муфт и концевых заделок широко применяются комплекты заводского изготовления. В большинстве случаев эти комплекты позволяют выполнять электрические соединения без применения пайки. В таких наборах заземление кабельной брони выполняется с помощью хомутов и бандажей, болтов со «срывными» головками. Работая с такими комплектами необходимо неукоснительно следовать указаниям инструкции

«>

Объяснение заземляющего провода — инженерное мышление

Объяснение заземляющего провода. Каково назначение заземляющего провода, к чему он подключается, когда используется, для чего используется.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube .

Горячие провода проводят электрический ток от источника питания к нагрузке, а нейтральные провода проводят электрический ток от нагрузки и обратно к источнику питания. Так что же делает заземляющий провод? Заземляющий провод в нормальных условиях эксплуатации не пропускает электрический ток. Этот провод будет проводить электрический ток только в случае замыкания на землю. Будем надеяться, что в противном случае этот провод никогда-никогда не будет использоваться во всех его

Это просто аварийный путь, по которому электричество возвращается к источнику питания, а не проходит через вас. Заземляющий провод в большинстве случаев представляет собой оголенный медный провод. Он неизолирован, но в некоторых случаях покрыт зеленой изоляцией. Этот провод обеспечивает обратный путь к источнику с очень низким сопротивлением, поэтому электричество предпочитает проходить по нему, потому что это проще и может вернуться быстрее. Подключенный к основной панели, мы найдем толстый медный провод, который ведет к заземляющему стержню.

Заземляющий стержень закопан в землю рядом с домом. Этот стержень не используется для замыканий на землю. Его цель — рассеять статическое электричество и внешние высокие напряжения, такие как удары молнии. Также имеется заземляющий стержень, соединенный с нейтралью трансформатора. Многие думают, что при падении на землю электричество течет через заземляющий стержень в землю.

Но помните, электричество пытается вернуться к своему источнику. Он не просто входит в Землю. И если на трансформаторе есть заземляющий стержень, то есть потенциальный путь для возврата электричества к источнику. Но этот путь будет иметь очень высокое сопротивление или импеданс. А как известно, электричество будет иметь преимущество перед путем с наименьшим сопротивлением.

Так как у нас уже есть заземляющий провод с очень низким сопротивлением, который обеспечивает обратный путь к источнику, замыкание на землю пойдет по этому пути. Вместо этого электричество течет по горячему проводу к свету, а затем обратно через нейтраль. Но если горячим прикосновением является металлический корпус, то вместо этого он будет течь через заземляющий провод обратно к панели через перемычку, а затем обратно к трансформатору через нейтральный провод. Заземляющий провод имеет очень низкое сопротивление, что вызывает огромное и мгновенное увеличение тока, что приводит к срабатыванию выключателя. Поэтому мы подключаем заземляющие провода ко всему, что потенциально может стать потенциальным путем для выхода электричества из цепи, например, к металлическим трубам, металлическим пластинам, выключателям света и розеткам их коробок.

Нам также нужно провести один к розеткам, потому что часто наши приборы сделаны из металла или закрыты металлическим кожухом. Такие вещи, как стиральные машины и микроволновые печи. Когда вы посмотрите на розетку и вилку, вы увидите, что есть горячая клемма, нейтральная клемма и клемма заземления. Корпус чего-то вроде стиральной машины соединен с проводом заземления в проводе, который идет к вилке через розетку и обратно к панели, чтобы уберечь вас от удара током. Теперь предположим, что вы находитесь на улице без обуви, а земля или почва влажная.

Если вы прикоснетесь к горячему проводу, вы можете замкнуть цепь, и ток может пройти через вас, чтобы вернуться к источнику питания. В этом случае сопротивление будет очень высоким, поэтому ток может быть недостаточно высоким, чтобы автоматически щелкнуть выключатель и отключить питание. Это, скорее всего, приведет к смерти человека.

Без покрытия или с изоляцией? Выбор лучшего заземляющего провода для вашего проекта

Спросите любого промышленного подрядчика, и он скажет вам, что безопасность на рабочем месте всегда является первостепенной задачей. Вот почему правильное заземление электрооборудования так важно — оно может предотвратить серьезные травмы или даже смертельный исход, не говоря уже о потенциальном повреждении оборудования или имущества.

Подрядчики могут использовать для заземления как голые, так и изолированные провода. Но как они определяют, что лучше использовать и в каких обстоятельствах?

Что такое заземление?

Избыточные электрические заряды могут быть вызваны скачками напряжения, неисправностью оборудования и даже ударами молнии. Заземляющие провода соединяют оборудование с землей. Электричество идет по пути наименьшего сопротивления. В случае короткого замыкания или скачка напряжения избыточное электричество безопасно уходит через заземляющий провод на землю, а не через оборудование (или людей!), которые могут находиться поблизости. Таким образом, заземление помогает предотвратить серьезные травмы, повреждение оборудования и возможные пожары.

В промышленности обычно используются несколько систем заземления, в зависимости от источника питания (например, коммунальная служба, генератор или трансформатор) и используемого оборудования. Однако все они в той или иной форме используют заземляющий провод.

Заземляющий провод: два типа, схожие функции

Заземляющий провод почти всегда изготавливается из меди и доступен у большинства производителей медных проводов в нескольких размерах. Изолированные версии обычно поставляются с изоляцией из поливинилхлорида (ПВХ) или полиэтилена с высокой молекулярной массой (HMWPE) зеленого, зелено-желтого или черного цвета.

Хотя каждый из них имеет свои преимущества, важно отметить, что и неизолированная, и изолированная версии выполняют одинаковую функцию заземления.

Преимущества изолированного заземляющего провода

Изолированный заземляющий провод имеет несколько практических преимуществ по сравнению с неизолированным аналогом, в том числе:

Маркировка и идентификация. Изолированный заземляющий провод доступен в нескольких цветах, а некоторые производители медных проводов, такие как Kris-Tech, предлагают нестандартные цвета, полосы и даже печать на оболочке. Цветовое кодирование и маркировка могут упростить идентификацию проводов и процесс заделки, сокращая трудозатраты и время работы.

Использование в кабелепроводах. Заземляющий провод часто протягивается через кабелепроводы, и здесь преимущество имеет изолированный провод. «Скользкий» характер изоляции значительно облегчает протягивание провода через кабелепроводы, особенно если в трубе есть повороты или изгибы.

Среда с открытыми шинами. Сборная шина представляет собой металлический стержень или полосу, используемую для распределения сильноточной мощности внутри распределительных устройств и щитов. Шины обычно неизолированы, поэтому для предотвращения непреднамеренного контакта между заземляющим проводом и шиной используется изолированный заземляющий провод.

Защита от кражи. Кража медной проволоки — распространенное и дорогостоящее преступление. В 2019 году Министерство транспорта Миссури сообщило, что ежегодно тратит почти 1 миллион долларов на ремонт уличных фонарей, вызванных кражей медного провода. Изолированный медный заземляющий провод труднее «обработать» ворам и гораздо менее привлекателен для кражи.

Потенциальная экономия средств за счет неизолированного заземляющего провода

Неизолированный медный заземляющий провод дешевле, чем изолированный заземляющий провод, и хорошо работает во многих промышленных приложениях. В частности, для крупных проектов использование неизолированной меди может привести к значительной экономии средств.

В некоторых случаях неизолированный заземляющий провод может быть менее трудоемким, поскольку его не нужно зачищать перед заделкой.

Обоснованный выбор

Как лучше выбрать правильный заземляющий провод (неизолированный или изолированный) для вашего применения? В большинстве случаев любой из них будет выполнять функцию технического заземления. Однако первым шагом должна быть консультация с вашей местной кодовой книгой. Часто местные строительные нормы и правила могут окончательно диктовать, какой заземляющий провод использовать.

Однако иногда код может быть неоднозначным. В этих случаях всегда лучше работать с местными инспекторами или официальными лицами, чтобы они помогли интерпретировать код и подтвердить, какой тип заземляющего провода использовать для вашего приложения.
