Какой нужен кабель для подключения дома?
Какой кабель нужен для подключения дома к электросети, а проще говоря от столба с проводами и к вашему дому, задается каждый таким вопросом, перед тем как проложить всю проводку по дому.
Итак по порядку. Чтобы осуществить ввод электричества в дом со столба нужно определиться с выбором подходящего кабеля к вводному щитку.
Очень важно в данной ситуации не только правильно рассчитать сечение провода, но и выбрать марку надежного производителя, для длительной эксплуатации кабеля. В этой статье мы как раз и рассмотрим, какой кабель нужен для подключения дома к электросети по воздуху и под землей.
Кабель для подключения дома к электросети по воздуху:
СИП-4 — расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов.
Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт.
АВВГ кабель — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.
ВВГ это медный кабель, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами.
Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, и использовать трос в качестве несущего элемента, а сам кабель подвязать к тросу через равные промежутки. При этом учтите, что сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.
Чтобы проложить кабель от столба к дому под землей в траншее чаще используют такие виды кабелей:
АВБбШв — конструкция этого кабеля включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида.
Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов. Срок его службы 30 лет. Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.
ВБбШв кабель имеет жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида. Помимо подключения дачных домов подземным способом, данный кабель предназначен для наружной прокладки на эстакадах и галереях.
Какие параметры которые нужно учитывать при выборе кабеля?
В первую очередь нужно определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов.
Люди которые не сталкивались с таким вопросом, иногда путают сечение с диаметром, это принципиально разные показатели.
Сечением считается S – площадь круга обрезанного провода. Приводим формулу расчета сечения проводов.
Лучше всего в данном случае воспользоваться калькулятором который разработан для удобства пользователей, вы легко можете рассчитать требуемое сечение провода или кабеля по току или заданной мощности.
«Калькулятор расчета сечения кабеля»
Обычные частные дома потребляют приблизительно 4-6 кВт. Но лучше всего, при расчете подключения дома к электросети, использовать точную методику расчета, она заключается в суммировании потребляемой мощности всех электрических приборов в доме.
Естественно у каждого свой дом и свои электрические приборы и объем потребления. Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме. Приблизительно подсчитаем в Вт:
| Название приборов | мощность мин. | мощность макс. |
| Осветительные приборы (лампочки, фонари, и т.д.) | 700 | 800 |
| Телевизор | 150 | 200 |
| Холодильник | 150 | 300 |
| Компьютер | 150 | 800 |
| Стиральная машина | 700 | 900 |
| Котел для нагрева воды | 1500 | 2000 |
| Теплый пол | 1800 | 2000 |
| Утюг | 1500 | 2000 |

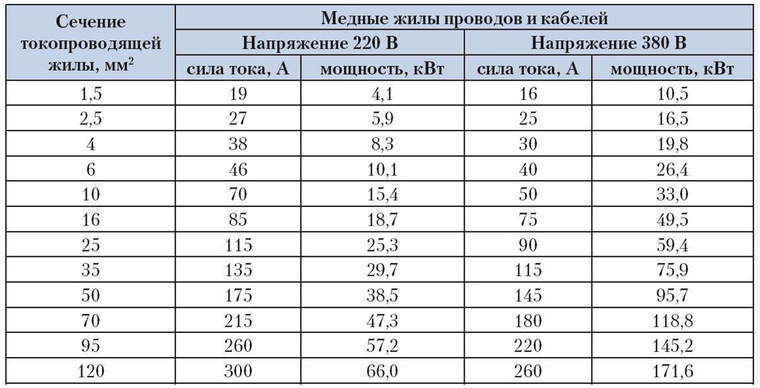

Зная мощность приборов и сумируя ток нагрузки на проводах кабеля получим от 5,65 кВ до 9 кВ. Опять таки, это в зависимости от того, будут ли эти приборы включены все одновременно, и какая мощность у всех этих приборов, какое количество приборов ( у кого то может быть один компьютер у кого то три и т.д.). Поскольку технологии в мире развиваются, лучше все таки купить кабель с запасом по мощности.
Запорожский завод кабельной продукции МПКА, предлагает полный ассортимент кабелей и проводов различных видов, для различного типа монтажа и разных мощностей, и потребностей покупателя.
Ознакомиться с ассотриментом можна перейдя на сайт
Хотите знать больше, быть в курсе всех событий, знать о новинках в ассортименте кабельной продукции МПКА, и получать информацию об уникальности и особенностях той или иной кабельной продукции?
Обязательно подпишитесь на наши страницы в соцсети:
Facebook Instagram
Подключение электричества – от столба к дому
По народному поверью, настоящий мужчина всегда (и даже во сне) готов вкрутить в доме лампочку, заменить розетку и разобраться с выбитыми пробками.
А если усложнить задачу и предложить ему, к примеру, провести силовой кабель от столба к дому? Верим, что здесь возможны только два варианта:
- Настоящий мужчина окажется электриком, и с лёгкостью справится с задачей – ведь он знаком с ней и имеет опыт;
- Настоящий мужчина любой другой профессии окажется разумным человеком, знающим об опасности работы под напряжением, и передаст её в руки профессионалов.
ПОЖАЛУЙ, ДОСТИЖЕНИЯ В ЭЛЕКТРОМОНТАЖНЫХ РАБОТАХ ЛУЧШЕ ОСТАВИТЬ НА УРОВНЕ ЗАМЕНЫ ЛАМПОЧЕК, А БОЛЕЕ СЛОЖНУЮ РАБОТУ ДОВЕРИТЬ СПЕЦИАЛИСТАМ
Почему не стоит самостоятельно проводить электромонтажные работы?
В ситуации с проведением линии от столба к дому есть пара серьёзных опасностей:
- Во-первых, вы рискуете получить удар электрическим током, находясь на высоте и держась за заземлённый предмет;
- Во-вторых, есть риск замыкания незащищённых проводов, что может привести к феерическому зрелищу и выгоранию проводов по всей уличной линии. А это проблемы на подстанции и крайнее недовольство соседей, вынужденных на время вернуться в 19 век и пользоваться лучиной. Кстати говоря, подумайте и о финансовых потерях, которые вы понесёте в процессе восстановления линии.
НЕПРАВИЛЬНО ПРОВЕДЁННЫЕ РАБОТЫ МОГУТ ПОВЛЕЧЬ ЗА СОБОЙ СЕРЬЁЗНЫЕ ПОСЛЕДСТВИЯ
Для подобных работ вам понадобятся не только специфические знания, но и правильный инструмент – ведь именно недостаточно качественный инструмент чаще всего приводит к удару электрическим током.
Мы настоятельно рекомендуем вам воспользоваться услугами профессионалов, тем более что они не так дороги в наше время.
Воздушные или подземные сети?
Вначале нужно определиться с тем, какой вариант прокладки линии вам больше подходит – воздушный или подземный.
КАК РАЗОБРАТЬСЯ В ХИТРОСПЛЕТЕНИЯХ ЗАДАЧИ ПО ПРОКЛАДКЕ ЛИНИИ ОТ СТОЛБА К ДОМУ?
Проведение электрики по воздуху
Воздушная подводка привлекательна простотой и экономией средств и времени. Однако всё не так просто – чтобы получить возможность провести воздушную линию, нужно соответствовать некоторым требованиям:
- Высота ввода кабеля в дом должна быть не менее 2,75 метров. В случае, если высота достаточная, на этом уровне на стену устанавливается распределительный щиток с УЗО, к которому подключается кабель от столба. Решить проблему можно и при недостаточной высоте – для этого устанавливается металлический гусак;
- Расстояние от столба до точки ввода в дом должно быть не более 10 метров. Чтобы исправить ситуацию, в случае, когда расстояние больше, устанавливают дополнительную опору. Однако и от неё до столба не должно быть более 15 метров.
Чтобы исправить ситуацию, в случае, когда расстояние больше, устанавливают дополнительную опору. Однако и от неё до столба не должно быть более 15 метров.Если условия соблюдены, вы можете воспользоваться воздушным способом проведения линии.
ПРАВИЛА ПРОВЕДЕНИЯ ВОЗДУШНОЙ ЛИНИИ ОТ СТОЛБА К ДОМУ
Провода, использующиеся для воздушной подводки:
- Медные с сечением 4 мм – для расстояния до 10 метров;
- Медные с сечением 6 мм – для расстояния 10-15 метров;
- Алюминиевые с сечением 16 мм и более.
Медные провода тоньше, но стоимость их гораздо выше, чем у алюминиевых, потому используются они редко.
Как проводится воздушная линия?
- Между столбами натягивается трос, к которому впоследствии будет крепиться кабель токонесущий кабель;
- Второй вариант – с использованием СИП (самоизолированного провода), подключающегося с помощью изоляторов, специальной арматуры.
Обязательно пользуйтесь гофром или стальной трубой для укладки кабеля от места ввода в дом до распределительного щитка!
Недостатками воздушного ввода электричества являются:
- Открытая электропроводка, подверженная повреждениям
- Ограничение возможностей проезда негабаритной техники
Траншейный ввод электричества в дом
Траншейный (подземный) ввод электричества в дом производится следующим образом:
- Кабель опускается по столбу вниз внутри стальной трубы, высота которой не должна быть менее 2 метров;
- От столба к месту ввода кабеля в дом роется траншея, глубина которой варьируется в зависимости от защиты кабеля – 0,7 метров для кабеля в трубе из пластика или асбеста и 1 метр для кабеля без защиты;
- В дом кабель вводится также в металлической трубе. Вы можете провести его через ленточный фундамент (но не под него!) или поднять по стене дома на уровень около 2 метров, также в стальной трубе.
Вы можете провести его через ленточный фундамент (но не под него!) или поднять по стене дома на уровень около 2 метров, также в стальной трубе.ПРАВИЛА ТРАНШЕЙНОГО ПОДКЛЮЧЕНИЯ ЭЛЕКТРИЧЕСТВА ОТ СТОЛБА К ДОМУ
Какой кабель используется для траншейного подключения? Это должен быть медный провод в усиленной изоляции или бронированный – на ваш вкус. Ограничений на сечение медных жил не имеется, если потребляемая мощность составляет менее 15 кВт, однако самым популярным является кабель ВБбШв с сечением 10 мм.
КАБЕЛЬ ВББШВ
Напоминаем вам, что все электромонтажные работы от и до должны выполняться специалистами. Самостоятельно подключать дом к силовой линии запрещено! Это грозит штрафами за несогласованный проект и отсутствие уровня допуска.
Ввод кабеля через стену или фундамент
Если на пути от столба к дому вы могли выбрать наиболее подходящий для вас по каким-либо параметрам провод, то на этом участке придётся пользоваться уже тем, что разрешено правилами.
А правила устройства электроустановок (ПУЭ) гласят: «Не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Итак, в этом месте придётся перейти на медный провод. Наиболее часто используется кабель ВВГнг с негорючей изоляцией.
Скрутка алюминиевого и медного провода недопустима! Используйте клеммные коробки для соединения проводников
РАЗНООБРАЗИЕ КЛЕММНЫХ КОРОБОК WAGO
Почему нельзя использовать скрутку? При прямом соединении медь и алюминий дают активную химическую реакцию, в результате которой окисляются и ухудшают контакт. Это даёт искры даже при незначительных перегрузках, а значит, грозит пожаром.
Клеммные коробки бывают герметичными и открытыми. Для использования на улице и во влажных помещениях лучше выбрать герметичные коробки, а для сухих помещений можно остановиться на открытых.
Если вы решили, что на этом меры по обеспечению безопасности завершились – вы глубоко ошибаетесь. Для проведения провода через деревянную стену понадобится стальная труба с толстыми стенками.
Диаметр трубы должен как минимум в 4 раза превышать наружный диаметр провода. Для определения толщины стенки трубы существуют строго фиксированные нормы:
- Для кабеля сечением 4 мм2 – 2,8 мм толщины стенки;
- Для кабеля сечением 6-10 мм2 – 3,2 мм толщины стенки
МЕСТО ВХОЖДЕНИЯ СИЛОВОГО КАБЕЛЯ В ДОМ
Располагайте вход кабеля в дом под обратным уклоном, чтобы избежать попадания воды внутрь. Для герметизации точки входа используйте асбестовые, резиновые или пластиковые заглушки – они также помогут обеспечить и электробезопасность.
Обратите особое внимание на края трубы – они должны быть гладко отшлифованы, чтобы не повредить кабель при движении.
Заполните пространство в трубе изоляцией, чтобы повысить надёжность и защитить этот участок от насекомых и попадания посторонних предметов
Если вы вводите кабель через фундамент, а не через деревянную стену, можно использовать пластиковые закладные, которые устанавливаются на стадии производства фундамента.
РАБОТЫ ПОД НАПРЯЖЕНИЕМ ДОЛЖНЫ ПРОВОДИТЬ СПЕЦИАЛИСТЫ
Следите за тем, что бы все запчасти, используемые для проведения электричества в дом, были качественными и соответствовали требованиям безопасности. В полном соответствии нормам электробезопасности вы можете быть уверены, пользуясь услугами фирмы «Адмирал».
Остались вопросы?
Закажите консультацию,
и мы подберем для вас идеальное решение!
Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.
Какой размер провода для 200-амперной сети? (медь и алюминий)
HomeInspectorSecrets поддерживается читателями. Мы можем получать партнерскую комиссию без дополнительных затрат для вас i , если вы покупаете по ссылке на этой странице. Узнать больше.
Национальные электротехнические нормы и правила требуют, чтобы медный провод имел сечение не менее 2/0 AWG , а алюминиевый провод или провод с медным покрытием 4/0 при установке панели на 200 ампер.
Однако размер сервисного кабеля должен определять электрик с лицензией из-за множества факторов, которые необходимо учитывать.
Они также знают все национальные и местные электротехнические нормы и правила, которые необходимо соблюдать, и необходимые разрешения. Как электрик, я не могу выразить, насколько важно иметь провод надлежащего сечения и правильное заземление для производительности и безопасности!
Ознакомьтесь с приведенной ниже таблицей правильного размера провода для 200-амперных (и других сил) и продолжайте читать для получения дополнительной информации. Мы также рекомендуем вам прочитать наши 9Руководство 0009 по размеру проводов для автоматических выключателей (от 15 до 50 ампер).
| Номинальный ток (А) | Медный проводник (AWG) | Алюминий или омедненный (AWG/KCMIL) |
|---|---|---|
| 4 | 2 | |
| 150 | 1 | 2/0 |
| 200 | 2/0 | 4/0 |
| 250 | 4/0 | 300 |
***приведенная выше таблица представлена в AWG/KCMIL
Что еще указано в этой таблице размеров проводов на 200 ампер?
- Минимальный провод заземления: медь #4 AWG
- требуется 3 провода от счетчика
- Плюсы и минусы между медью и алюминием
- Тип кабелепровода, падение напряжения и трехфазное питание
- Система заземления всегда требуется
- Часто задаваемые вопросы
Для стандартных панелей
Заземляющий провод Минимум #4 AWG, медь
Сеть на 200 А должна иметь0009 Медный провод № 4 AWG или алюминиевый провод № 2 AWG, идущий от системы заземляющих электродов к главному щиту питания.
Необходимо установить зеленый винт, который называется основной соединительной перемычкой. Это связывает панель с нейтральным/заземляющим стержнем.
Важно отметить, что вы НЕ используете основную соединительную перемычку, если устанавливаемая панель является вспомогательной панелью.
| Медь | Алюминий или алюминий, плакированный медью | Медь | Алюминий или плакированный медью |
|---|---|---|---|
| 2 или меньше | 1/0 или меньше | 8 | 6 |
| 1 или 1/0 | 2/0 или 3/0 | 6 | 4 |
| 2/0 или 3/0 | 4/0 или 250 | 4 | 2 |
***вышеприведенная таблица в AWG/KCMIL
Стандарт Для панелей требуется 3 провода от счетчика
Для стандартной домашней электрической панели имеется всего 3 провода, проложенные от основания счетчика.
Обычно используется кабель, но допускается протягивание отдельных проводов. Два незаземленных или горячих проводника, как правило, красного или черного цвета.
Каждый из них имеет напряжение 120 вольт, что позволяет панели питать 240 вольт.
Третий провод — это нейтральный, он заканчивается шиной нейтрали/заземления.
Читайте также >> Как подключить вилку 220?
Плюсы и минусы между медью и алюминием
Размер ваших проводников для 200-амперной панели зависит от материала провода.
Наиболее распространенными являются медь, алюминий и алюминий, плакированный медью. Вот плюсы и минусы каждого типа:
Тип № 1: медный провод
Плюсы
- Высокая проводимость – Может работать на больших расстояниях с меньшим падением напряжения, что позволяет использовать меньший калибр
- Гибкий – более тонкие медные стойки, облегчающие гибку
- Термостойкий/коррозионностойкий – не расширяется и не контрастирует при нагревании, что делает его более прочным, он окисляется, но это не влияет на эксплуатационные характеристики
Минусы
- Более высокая цена – дороже установить
- Тяжелее
Тип № 2: алюминиевый сервисный трос
Pros
- Простая установка – легкая и простая в установке, большего сечения, но все же легче
- Более доступный – более низкая стоимость, чем медный провод
Минусы
- Коррозионный – Требуется антиокислительное покрытие на любой оголенной проводке, коррозия может создать опасность возгорания
- Подвержен нагреву – любое изменение температуры может привести к расширению и контрасту провода, что приведет к ослаблению соединений, что может привести к пожароопасности
- Специальные детали – любые разъемы, винты, наконечники, клеммы должны быть изготовлены из алюминия класса
- Долговечность – может потребоваться замена раньше, чем медь из-за коррозии или повреждения
Тип № 3: Алюминиевая проволока с медным покрытием
Плюсы
- Экономия затрат – Стоимость меньше, чем у меди, но больше, чем у алюминия
- Легкий вес — легче меди, но такой же прочный
- Устойчивость к коррозии – Не требует антиокислительного покрытия
Минусы
- Прочность – мягче, более подвержены повреждениям
- Проводимость – проводимость ниже, чем у меди
Читайте также >> Как подключить вентилятор и свет к одному выключателю?
Эта таблица взята из раздела «Приложение D» NEC 2023 года.
Он применяется, если поправочные коэффициенты температуры или мощности не требуются.
Другие факторы, которые следует учитывать
#1. Тип кабелепровода для проводников на 200 А
Кабели служебных входов должны быть проложены в кабелепроводе, чтобы защитить их от повреждений.
Для подземных работ минимум — это 1,5-дюймовый кабелепровод из ПВХ сортамента 40 или 80.
Панель на 200 ампер, использующая три 2/0 AWG, рекомендуется использовать кабелепровод диаметром 2 или 2,5 дюйма для облегчения протяжки.
#2. Падение напряжения и почему длина имеет значение
Падение напряжения можно легко объяснить, так как напряжение меньше в конце цикла, чем в начале.
По мере увеличения длины проводов сопротивление увеличивается, что приводит к падению напряжения. Это называется импедансом. Чтобы компенсировать падение напряжения, сечение провода должно быть увеличено.
NEC рекомендует падение напряжения не более 3% в ответвленных цепях или фидерных кабелях для обеспечения надлежащей работы.
Например, если вы начинаете с 120 вольт в начале пробега, вы не должны иметь меньше 116,4 вольт в конце.
В приведенных ниже таблицах указаны размеры AWG при токах 100 и 200 ампер в зависимости от длины провода, обеспечивающего падение напряжения на уровне 3 % или менее.
Медный провод будет меньшего сечения, чем алюминиевый, потому что алюминий не такой проводящий или термостойкий.
Следует отметить, что температура также может влиять на падение напряжения.
| Размер рабочего провода 200 А | Максимальное расстояние |
|---|---|
| Медь 2/0 AWG | 50 футов |
| Медь 3/0 AWG | 100 футов |
| Медь 4/0 AWG | 150 футов |
| Алюминий 4/0 AWG | 50 футов |
Алюминий 300 тыс. см3 | 100 футов |
После того, как техосмотр пройден, вы сможете получить Свидетельство о занятости. В этот момент электричество сможет быть подключено к вашему дому.
Чтобы убедиться, что вы правильно выбрали размер провода, попросите это сделать лицензированного электрика.
Если у вас более длинный провод, рекомендуется использовать медный провод из-за его проводимости и термостойкости, помогающих бороться с падением напряжения.
Но помимо знания правильного размера провода, давайте рассмотрим другие важные элементы этого вопроса.
Если вы используете слишком большой датчик, вы просто потратите больше денег, чем необходимо. Но если он слишком мал, вы получите низкопроизводительные схемы. Кроме того, вы также подвергнете всех серьезному риску возгорания электричества.
Однако, хотя это гарантирует вашу безопасность, это также дороже и будет стоить вам больше авансом. Вот почему лучше всего знать требуемые подпанели и рекомендуемый размер провода.
Любые приборы, оборудование или устройства, которые вы подключаете, могут не обеспечивать оптимальную производительность, если вы используете провод неправильного сечения. Вот возможные последствия использования неправильного размера провода для вашей дополнительной панели.
