Какой провод использовать для проводки в квартире для розеток
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Какой проводник использовать для обустройства электропроводки в квартире
- 2 Выбор сечения кабеля для розеток
- 3 Выбор однопроволочного или многопроволочного кабеля
При проведении самостоятельного ремонта, строительства жилого дома или квартиры часто приходится сталкиваться с вопросом замены старой электропроводки или обустройства новой. Вопрос этот очень важный, поскольку определяет не только вопросы обеспечения жилья электроэнергией, но и сохранения жизни и здоровья проживающих в нем людей.
Какой проводник использовать для обустройства электропроводки в квартире
Перед производством работ по электрообеспечению здания необходимо произвести приблизительный расчет электронагрузки на каждую комнату. Основным элементом в этом случае выступает кабель для розеток. Чем он лучше, тем выше электробезопасность здания. При его выборе учитывается как минимум тридцатипроцентное повышение мощности электросети в будущем.
В современном строительстве применяются медные электропровода, поскольку они значительно эластичнее алюминиевых и обладают лучшей токопроводимостью. Но необходимо помнить, что они могут со временем окисляться, поэтому скрутки медных жил желательно пропаивать, хорошо герметизировать и размещать в коммутационных коробках.
Как правило, для оборудования обычных электророзеток используют двухжильный, а для розеток, имеющих корпус, — трехжильный электрокабель. Для их подключения используются провода типа ПВС, ВВГ (нг), ВВГ или NYM. При использования электропроводников необходимо ориентироваться на прибор являющийся потребителем самого большого количества электроэнергии в квартире.
Если на электророзетку дается нагрузка по электромощности до трех киловатт, то для нее достаточно проводника профиля 2,5 мм2. В комнате с невысоким потреблением электроэнергии допускается прокладка электролинии с профилем 1,5 мм2. Это очень критично, поскольку при подключении в такую сеть прибора с высоким потреблением электроэнергии возможен перегрев электроцепи.
Выбор сечения кабеля для розеток
Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.
Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:
- посудомоечной и стиральной машин — 3х2,5;
- варочной панели — не менее 3х4;
- духового шкафа — 3х2,5.
Для электропроводки для других приборов 1 мм профиля электрокабеля должен выдерживать 8 ампер. То есть в целом для использования на кухне оптимальным является провод с сечением 4-6 мм².
Для всех помещений расчет электропроводов производится по формуле:
I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.
При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².
В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².
Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.
Чтобы узнать, какой проводник использовать для подачи электроэнергии в дом, Pсум электроприборов умножается на коэффициент равный 0,75. Таким же образом производится оценка возможностей электроцепей для каждого помещения жилья.

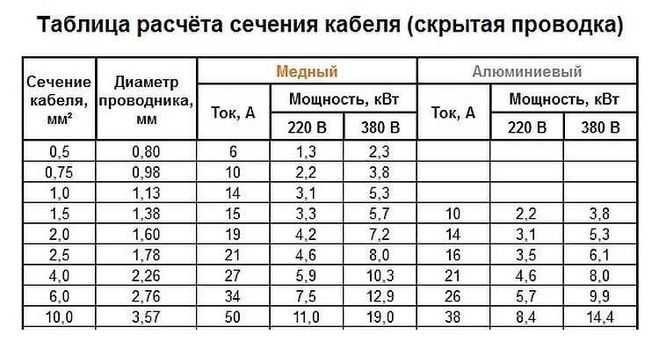

Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.
I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.
I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.
По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.
Для обустройства электробезопасности зданий используют автоматические автоматы защиты сети. Они устанавливаются для каждой комнаты в отдельности и должны соответствовать расчетной нагрузке потребляемой электроэнергии.
Выбор однопроволочного или многопроволочного кабеля
Какой кабель выбрать, однопроволочный или многопроволочный, выбор зависит от его назначения и условий применения.
Области использования и положительные стороны электропроводов:
- одножильного:
- используется как проводник для разводки в электрощитах;
- используется как кабель для розеток и выключателей;
- скрутка одножильных проводов гораздо легче обжимается;
- имеет большие сроки хранения и эксплуатации;
- обладает высокой механической сопротивляемостью.
- многожильного:
- хорошая гибкость;
- легко укладывается в распределительные коробки и стаканы для электророзеток;
- меньше нагреваются.
Оборудование электропроводки в зданиях желательно выполнять однопроволочными электрокабелями. Многожильные электропровода лучше всего использовать в качестве удлинителей, переносных электрических катушек, электролиний переносных агрегатов питания, обустройства электропроводки автомобилей и т. д.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Как правильно выбрать сечение кабеля перед покупкой
Если вы прямо сейчас обдумываете, как быстро и безопасно проложить электропроводку, то наверняка ищете подходящий кабель. А знаете ли вы, как выбрать сечение кабеля по мощности, нагрузке, току и длине? Вряд ли вы вникали в это глубоко, но без цифр и понимания базовых вещей тут никак. Об этом и расскажем в нашей новой статье.
Для начала определимся с мощностью
Сечение кабеля нужно подбирать по мощности электроприборов, которые будут подключаться. Сочетание всех этих приборов и есть нагрузка. Вот что следует сделать:
- Найдите в паспортных данных бытовой техники и электроники потребляемую мощность и выпишите значения. Не хотите искать паспорта – посмотрите на металлические шильды, которые есть на корпусе техники. У электроники и приборов из СНГ обозначения в Вт и кВт, а у иностранной – обозначения W, «TOT» или TOT MAX.
- Если такой информации нет, то берите среднестатистические данные. Прямо под этим абзацем вы увидите сводную таблицу 1 приблизительной мощности разных бытовых электроприборов и электроинструмента. Совет: если не знаете, какая мощность у вашей техники, то округляйте в большую сторону, чтобы был небольшой запас по мощности.
Таблица 1.
- Сложите мощности всех приборов, которые будут подключаться к проводнику. Важно, чтобы все цифры были в одинаковых единицах измерения – ваттах или киловаттах. Перевести единицы измерения можно умножением (для киловатт) или делением (для ватт) на 1000. А теперь подбирайте сечение кабеля с помощью таблицы 2.
Таблица 2.
-
Чтобы подобрать нужное сечение кабеля, найдите цифру, которая равна или чуть больше мощности, которую вы посчитали. Столбик выбирайте с учетом фаз в вашей сети. Для однофазной – 220 В, для трехфазной – 380 В. Смотрите значение в первом столбце, это и будет нужное сечение кабеля для имеющейся нагрузки/мощности приборов.
Если уже разобрались, как выбрать сечение кабеля по нагрузке, то не забудьте, что на этом этапе важно определиться, каким будет кабель – алюминиевым или медным. Тут все просто:
- для квартиры берите кабель с медными жилами – он будет дороже, зато более гибкий, с меньшим сечением, поэтому и работать с ним будет удобнее;
- если планируете обустроить проводку в частном доме или под большую мощность, то закажите алюминиевый кабель, он лучше подходит для таких задач;
- когда нужен кабель большого сечения, то опять-таки лучше покупать провод с алюминиевыми жилами – он лучше гнется в отличие от медного.
А сейчас разберемся, как подобрать сечение по току
Если еще не знаете, как выбрать сечение кабеля по току, то не переживайте: тут работает аналогичная схема, как в случае с мощностью электроприборов. Ищите в характеристиках техники максимальный потребляемый ток. Когда соберете все значения, то сложите их – это и будет нужная цифра. Затем опять смотрите таблицу 2 и находите сечение в столбике «Ток».
При подборе сечения по току нельзя выбирать меньшие значения, потому что при максимальной нагрузке проводник просто перегреется, а изоляция расплавится. Конечно, если у вас будет стоять автомат защиты, то он сработает и все будет в порядке. А если нет, то выйдет из строя техника или начнется пожар. Поэтому выбирайте всегда большее значение.
Не забудьте рассчитать кабель по длине
Как правильно выбрать сечение кабеля для электропроводки по длине? Если длина линии электропередачи несколько десятков или сотен метров, то помимо нагрузки/мощности и тока нужно учитывать еще и потери в самом кабеле. Часто все нужные цифры указаны в проекте, но лучше перестраховаться:
- Узнайте выделенную мощность частного дома и расстояние от столба до дома, а потом подберите сечение провода с помощью таблицы 3, где указаны приблизительные потери по длине.
- При прокладке электропроводки берите запас по сечению, если она в длину больше 5-7 метров. Это позволит избежать перегревания проводника, да и изоляция не расплавится.
- Провод с большим сечением позволит не менять проводку и н мудрить, даже если в будущем питаться от проводника будет большое количество мощных бытовых приборов и инструментов.
Таблица 3.
А как вы будете прокладывать кабель?
Вы наверняка знаете, что когда ток проходит по проводнику, то он нагревается. И чем больше ток, тем больше выделяется тепла. Но один и тот же ток по-разному влияет на кабели с разными сечениями. Поэтому важно заранее точно знать, как вы будете прокладывать силовой кабель – открытым или закрытым способом.
Есть открытая и закрытая прокладка проводов. При открытой сечение кабеля может быть меньшим, потому что тепло передается воздуху, проводник быстрее остывает, изоляции не портится. А в случае с закрытой прокладкой (например, в трубе или в земле) ситуация не такая удачная – тепло отводится медленнее, поэтому нужно брать кабель с большим сечением.
Подобрать сечение кабеля по типу прокладки поможет таблица 4. Выбирайте оптимальные значения по такому же принципу, как с предыдущими таблицами. Так вы легко и быстро определите, какое сечение кабеля оптимально для частного дома и какой вообще провод будет в вашем случае надежнее – медный или алюминиевый.
Таблица 4.
Что еще учесть при расчете кабеля?
Мы рассказали об основных критериях подбора сечения кабеля для обустройства электропроводки. И на этом можно было бы ставить точку, но мы решили дать вам лайфхак, который обязательно пригодятся:
Если отправляетесь на рынок за кабелем, возьмите штангенциркуль. Зачем? Заявленное в описание сечение не всегда оказывается таким же на деле. И разница может быть критической – до 30-40%. Это опасно: проводки с таким кабелем может выгореть. Взяв с собой инструмент, вы на месте узнаете, какого сечения должен быть кабель.
Надеемся, эта статья поможет вам определиться с сечением кабеля и избежать проблем после его прокладки и во время эксплуатации любой бытовой техники или электроинструмента. А если для вас все еще много непонятного, то просто напишите нам. Консультант магазина свяжется с вами и подробно ответит на все вопросы.
Какой тип провода для домашней электрики
Ремонт домашней электрики и самостоятельная модернизация могут быть пугающими. В конце концов, если вы читаете это, вы, вероятно, не электрик. Но ваши друзья освоили электрические проекты своими руками. Может и ты сможешь? Первый шаг — понять, какой тип провода для домашних электрических проектов вам нужен.
Основы домашнего электроснабжения
Ваша электрическая система может состоять из проводов или кабелей, в зависимости от ее возраста и любых изменений в системе с момента ее создания. Между проводами и кабелями есть четкая разница.
Домашние электрические провода
Электрические провода — это отдельные провода, передающие электричество из одной точки в другую. Обычно они сделаны из меди, но некоторые типы могут быть из алюминия или их комбинации.
Эти провода имеют изоляцию с непроводящим покрытием, которое имеет цветовую кодировку и маркировку размера провода.
Электрические провода обычно используются внутри кабелепровода при установке. Эти непроводящие трубы часто используются в незавершенных помещениях, таких как подвалы, или на коротких участках между распределительной коробкой и розеткой.
Размер проводов
Производители используют систему American Wire Gauge (AWG) для определения размеров электрических проводов. Это кажется неинтуитивным, но чем больше размер калибра, тем меньше провод.
Большинство проводов в современной домашней электросети имеют калибр 12 или 14. Однако для крупных бытовых приборов вы можете увидеть провода калибра 10, 8 или 6. Помните, чем меньше номер AWG, тем толще провод. Крупные бытовые приборы, такие как духовки, стиральные машины и сушилки, требуют большей силы тока, поэтому для их питания требуется провод другого сечения.
Знание правильного сечения проводов в вашем доме важно, если вы расширяете электроснабжение, например добавляете розетку в комнату. Вам нужно использовать провод того же калибра, что и существующий участок.
Если вы не уверены, что у вас есть, используйте мелочь, чтобы определить размер. Толщина никеля примерно такая же, как у провода 12-го калибра, который обычно используется в 20-амперных цепях. Десять центов примерно такой же толщины, как провод 14-го калибра, обычно используемый в 15-амперных цепях.
Цветовая маркировка проводов
К сожалению, цветовая маркировка электрической системы вашего дома может не соответствовать действующим стандартам. Помните, что ЛЮБОЙ цветной провод в вашем доме может быть «горячим», поэтому используйте тестер, чтобы предотвратить поражение электрическим током.
Однако в целом:
Белый: Нейтральный, но иногда превращается в горячий
Черный: Горячий провод для выключателей и розеток
Красный: провода под напряжением для ножек выключателей и проводных датчиков дыма
Синий и желтый: провода под напряжением в кабелепроводе
9 0003 Зеленый (иногда голый): Земля
Дом Электрические кабели
Электрические кабели содержат несколько проводов и являются отраслевым стандартом для внутренней проводки в современных домах. Вы можете увидеть, что он называется неметаллическим (NM) или кабелем «Romex».
Кабели NM позволяют электрикам прокладывать несколько проводов на большие расстояния внутри стен от панели к различным конечным точкам, таким как распределительные коробки и розетки.
Кабель содержит несколько проводов, включая один или два «горячих» провода, нулевой провод и провод заземления.
Размер кабеля NM
Кабель NM бывает нескольких размеров и с различной силой тока. Вы часто найдете его напечатанным на изоляции.
Также будет указано, какие провода содержит кабель NM. Ищите инициалы NM и число, разделенное тире. Первое число говорит вам о сечении проводов внутри, а второе говорит о том, сколько их внутри.
Цветовая маркировка кабеля NM
Кабель NM также использует цветовую маркировку для информирования об использовании и пропускной способности.
Черный: провода 6-го или 8-го калибра / 45 или 60 А
Оранжевый: 10-й калибр провода / 30 А
Желтый: провод 12 калибра / 20 А
Белый: провод 14 калибра / 15 А
9006 8
Кабель NM серый
Кабель NM серый предназначен для подземных монтаж или влажные помещения. Проверьте маркировку на изоляции оболочки, чтобы определить ее размер и мощность.
Прочие провода и кабели
Наряду с проводкой для питания розеток, освещения и электроприборов, при выполнении электрических проектов вы найдете и другие типы проводов.
Низковольтные провода
Низковольтные провода обеспечивают питание небольших устройств. Вы найдете такие типы проводов, которые используются в ландшафтном освещении, дверных звонках, акустических системах и спринклерных системах.
В этих системах используются провода калибра от 22 до 12. Обычно они изолированы, но часто пропускают такой малый ток, что при работе с ними редко можно получить удар током.
К другим типам низковольтной проводки относятся старые телефонные линии и линии передачи данных. Cat5 является наиболее распространенным типом проводки для передачи данных и пропускает очень небольшой ток. Как правило, это безопасно, но может привести к серьезному удару, если он коснется другой бытовой электропроводки.
Старый коаксиальный кабель, такой как Cat5, также может нести заряд, если он контактирует с высоковольтной проводкой.
Теперь, когда вы знаете, какой тип провода используется для домашних электрических систем, вы будете чувствовать себя более уверенно в этих проектах «сделай сам».
Чтобы получить профессиональную помощь в ваших электрических проектах, назначьте сегодня встречу с командой Mr. Sparky в Плезантвилле. Мы возьмем на себя высоковольтную проводку и обеспечим, чтобы все соответствовало нормам.
Узнайте, какой размер провода 50 А для выключателя на 50 А (Руководство 2023 г.)
Если вы являетесь домовладельцем или арендатором, скорее всего, вам приходилось сталкиваться с отключением выключателя в какой-то момент. Это всегда неприятно, когда это происходит, особенно если вы не знаете, что вызвало это. Одной из наиболее распространенных причин срабатывания выключателя является использование провода неправильного сечения для выключателя. В этом сообщении блога мы объясним, какой размер провода 50 ампер необходим в соответствии с Национальным электротехническим кодексом (NEC) 9.0204 . Мы также дадим несколько советов о том, как избежать этой ошибки в будущем.
Что такое автоматический выключатель на 50 ампер и зачем он нужен в вашем доме?
Автоматические выключатели на 50 ампер являются важным инструментом в домашней электропроводке. Если вы хотите использовать энергоемкие приборы, такие как гидромассажные ванны и кондиционеры, выключатели на 50 ампер могут обеспечить ток, необходимый для их работы. 50 ампер выше, чем то, что вы найдете в большинстве электрических коробок, поэтому наличие 50 ампер гарантирует, что вы не соответствуете требованиям более новых и мощных приборов.
Для 50-амперного выключателя также требуется провод сечением 50 ампер — алюминиевый калибр 8 или медный калибр 6, — что обеспечивает безопасную связь между цепью и устройством независимо от его потребности в питании. Я рекомендую выключатели на 50 ампер для безопасности, производительности и долговечности в вашем доме.
Как указано в Американском стандарте проводов (AWS), минимальный размер проводника 6-го калибра требуется для автоматического выключателя на 50 ампер. Использование более тонких проводов приводит к тому, что электрическая система не соответствует требованиям норм и может представлять серьезную угрозу безопасности.
Использование провода слишком малого сечения может привести к частому срабатыванию автоматического выключателя. Для некоторых цепей требуются двухполюсные выключатели, а это значит, что вам потребуется в два раза больше проводников 6-го калибра для установки. Это связано с тем, что для каждого полюса двухполюсного выключателя на 50 ампер требуется отдельный провод.
Какое сечение провода на 50 А подходит для автоматического выключателя на 50 А?
Соответствующий размер провода на 50 А: алюминиевый 4-го калибра или медный 6-го калибра. Это соответствует требованиям американского стандарта проводов (AWS). Использование более тонких проводов приведет к тому, что электрическая система не будет соответствовать требованиям норм и может представлять серьезную угрозу безопасности.
Система American Wire Gauge (AWG) классифицирует номинальные характеристики проводов с медным сердечником. В некоторых цепях вместо этого используется проводка с алюминиевым сердечником, для которой требуется другой размер провода на 50 ампер, чем при использовании автоматического выключателя на 50 ампер.
Если в вашей цепи используется алюминиевый проводник, для совместимости необходимо использовать провод калибра не менее 4. Вы можете использовать алюминий там, где важными факторами являются вес и стоимость кабеля, поскольку алюминиевый кабель значительно легче и дешевле, чем медный аналог. Во многих старых домах используется алюминиевая проводка, но в большинстве современных домов используются провода с медным сердечником, которые на 61% более эффективны для передачи электроэнергии.
ТАБЛИЦА ТОКА ТОКА РАЗМЕРА ПРОВОДА
В следующей таблице представлена информация о соответствующем сечении провода для работы с максимальным электрическим током или силой тока. Важно отметить, что сечение провода может отличаться в зависимости от того, используете ли вы медные или алюминиевые провода. В приведенной ниже таблице указаны размеры сечения медных проводов, которые используются чаще всего.
Максимальный ток | 7 | 10 | 15 | 20 | 30 | 40 | 55 | 70 | 95 |
Калибр (размер проволоки) | 18 | 16 | 14 | 12 | 10 | 8 | 6 | 4 | 2 |
Перед использованием прибора всегда проверяйте требования к усилителю, которые можно рассчитать путем деления мощности в ваттах на вольты.
- РАЗМЕР ПРОВОДА НА 10 А: сечение провода 16 подходит для максимального тока 10 А. Бытовая техника, для которой обычно требуется около 10 ампер, включает тостеры, фены, пылесосы, радиаторы, стиральные машины, посудомоечные машины и холодильники.
- РАЗМЕР ПРОВОДА НА 30 А: сечение провода 10 требуется для максимального тока 30 А. Центральный кондиционер является наиболее распространенным предметом домашнего обихода, требующим 30-амперной цепи. Люди, живущие в автофургонах, часто используют системы на 30 или 50 ампер для питания всех приборов в автомобиле.
- РАЗМЕР ПРОВОДА 40 А: сечение провода 8 необходимо для максимального тока 40 А. Для многих электрических приборов для приготовления пищи, таких как электрические варочные панели, требуется 40 ампер.
- РАЗМЕР ПРОВОДА 50 А: сечение провода 6 необходимо для максимального тока 50 А. Выключатели на 50 ампер обычно используются для электрических плит, больших электрических водонагревателей и в коммерческих целях.
|
|
|
Миниатюрный автоматический выключатель Square D Homeline HOM250, 120/240 В перем. тока, 50 А, 10 кА, 2 полюса, термомагнитный расцепитель | Square D — панель HOME250SPA Homeline Spa, центр нагрузки с закрытым главным выключателем на 50 А, 2-полюсный, прерыватель замыкания на землю | Southwire #63950002 125 футов 6/3 W/G Кабель NMB |
20,25 $ | 115,00 $ 109,00 $ | 506,86$ 468,85$ (3,75$/фут) |
Посмотреть на Amazon | Посмотреть на Amazon | Посмотреть на Amazon |
Square D Миниатюрный автоматический выключатель Homeline HOM250, 120/240 В перем. тока, 50 А, 10 кА, 2 полюса, термомагнитный расцепитель
20,25 $
Посмотреть на Amazon
Square D — Панель HOME250SPA Homeline Spa, центр нагрузки с закрытым главным выключателем на 50 А, 2-полюсный, прерыватель замыкания на землю
$115,00 $109,00
Посмотреть на Amazon
Southwire #63950002 125 футов 6/3 W/G Кабель NMB
506,86 $ 468,85 $ (3,75 $ / фут)
Посмотреть на Amazon
12. 06.2023 22:26 по Гринвичу
Размер провода 50 А и другие пояснения
Источник
Расчетная мощность цепи 50 А при напряжении 240 В составляет 12 000 Вт. Предел максимальной мощности в этой цепи составляет 80% от общего числа, что равно 9600 Вт. Чтобы убедиться, что вы не превышаете предел, найдите и проверьте мощность каждого устройства, подключенного к этой конкретной цепи, путем суммирования всех ватт. Если в подключенных приборах более 9600 Вт — это слишком много, и вам следует попробовать удалить некоторые из них, пока они не станут меньше этой суммы.
Источник
Часто задаваемые вопросы
Какой размер провода требуется для цепи 50 ампер?
Оптимальный размер провода для 50 А — 6 AWG; однако точный размер может отличаться в зависимости от строительных норм, возможных падений напряжения, используемого материала, рабочего цикла и температуры окружающей среды. Стоит отметить, что я рассчитал это с учетом падения напряжения на 3%. Калибр определяет ширину проволоки.
Какой размер провода на 50 ампер использовать для 50-амперного обслуживания RV?
Размер провода, который вам понадобится для обслуживания 50-амперного автофургона, — № 4 AWG. Общее эмпирическое правило заключается в том, что провода большего диаметра поставляются в меньшем количестве. Например, номер 2 больше, чем номер 4. Перед покупкой важно знать, что существуют разные типы алюминиевых проводов. Двумя наиболее распространенными типами являются THWN и RHW, однако, если вы используете его на 40 ампер, вам понадобится провод № 6.
Какой размер провода на 50 ампер мне нужен для служебного провода на 50 ампер?
Если вы хотите установить 50-амперную панель и вам нужно знать размер провода дополнительной панели на 50 ампер, вам потребуются медные проводники не менее 8 AWG. Если вы ищете панель на 60 ампер, то потребуются медные проводники 6 AWG. Для алюминиевого провода на 50 ампер должно быть достаточно AGW №4.
Какой размер провода мне нужен для 50-амперного обслуживания на расстоянии 100 футов?
Если вы подаете 50 ампер к вспомогательной панели на расстоянии 100 футов, то подходящим сечением провода будет медь 4 AWG. Вы также должны убедиться, что 50-амперный выключатель на главной панели может выдерживать текущую нагрузку. Передаточный переключатель с соответствующим номиналом также необходим, если вы подключаете эту проводку к генератору. Наконец, убедитесь, что все ваши соединения должным образом изолированы и герметизированы проволочными гайками или изолентой. Это гарантирует, что они останутся в безопасности и не вызовут никаких угроз безопасности.
|
|
|
Миниатюрный автоматический выключатель Square D Homeline HOM250, 120/240 В перем. тока, 50 А, 10 кА, 2 полюса, термомагнитный расцепитель | Square D — панель HOME250SPA Homeline Spa, центр нагрузки с закрытым главным выключателем на 50 А, 2-полюсный, прерыватель замыкания на землю | Southwire #63950002 125 футов 6/3 W/G Кабель NMB |
20,25 $ | 115,00 $ 109,00 $ | 506,86$ 468,85$ (3,75$/фут) |
Посмотреть на Amazon | Посмотреть на Amazon | Посмотреть на Amazon |
Square D Миниатюрный автоматический выключатель Homeline HOM250, 120/240 В перем. тока, 50 А, 10 кА, 2 полюса, термомагнитный расцепитель
20,25 $
Посмотреть на Amazon
Square D — Панель HOME250SPA Homeline Spa, центр нагрузки с закрытым главным выключателем на 50 А, 2-полюсный, прерыватель замыкания на землю
$115,00 $109,00
Посмотреть на Amazon
Southwire #63950002 125 футов 6/3 W/G Кабель NMB
506,86 $ 468,85 $ (3,75 $ / фут)
Посмотреть на Amazon
12.06.2023 22:26 по Гринвичу
Будет ли по проводу №8 проходить ток 50 ампер?
Нет, провод 8 AWG не может безопасно передавать 50 ампер. Для 50 ампер требуется провод не менее 6 AWG. Кроме того, если вы подаете 50 ампер на вспомогательную панель на расстоянии 100 футов, подходящий размер провода — медный 4 AWG. Важно использовать автоматический переключатель соответствующего номинала, если вы подключаете эту проводку к генератору, и убедитесь, что все ваши соединения должным образом изолированы и герметизированы проволочными гайками или изолентой из соображений безопасности. Если вы сомневаетесь, обратитесь к квалифицированному электрику за помощью и советом относительно требований к электропроводке на 50 ампер.
Какой провод нужен для 240В 50А?
Для цепи 50 А 240 В вам потребуются медные проводники не менее 8 AWG. 50-амперная проводка должна быть больше, чем другие типы проводки, чтобы безопасно выдерживать повышенный ток. Убедитесь, что все ваши соединения должным образом изолированы и герметизированы проволочными гайками или изолентой из соображений безопасности. В случае сомнений обратитесь к квалифицированному электрику за помощью и советом относительно требований к электропроводке на 50 ампер. Учитывайте рабочий цикл и температуру окружающей среды при определении требований к сечению провода на 50 ампер. Также важно проверить падение напряжения, когда длина односторонней цепи превышает значение напряжения системы, чтобы вы могли использовать правильный размер провода 50 ампер для ваших 50-амперных цепей.
Может ли 10 AWG выдержать 50 ампер?
Нет, провод 10 AWG не может безопасно выдерживать 50 ампер. Для цепи на 50 ампер необходимо использовать медные проводники не менее 8 AWG. Важно отметить, что проводка на 50 ампер должна быть больше, чем проводка других типов, чтобы безопасно выдерживать повышенный ток. Кроме того, убедитесь, что все ваши соединения должным образом изолированы и герметизированы проволочными гайками или изолентой из соображений безопасности. Если вы не уверены в требованиях к электропроводке на 50 ампер, обратитесь за помощью и консультацией к квалифицированному электрику. Наконец, при определении требований к размеру проводов и падению напряжения учитывайте рабочий цикл и температуру окружающей среды, если длина односторонней цепи превышает значение напряжения системы.
Рекомендуемая длина для падения напряжения
Как правило, следует проверять падение напряжения, когда длина односторонней цепи в футах превышает значение напряжения системы. Например, если вы используете систему на 240 В, а длина цепи превышает 240 футов, вам необходимо проверить падение напряжения. Требования к проводу на 50 ампер будут зависеть от напряжения вашей системы и длины односторонней цепи.
Всегда используйте правильный провод для 50-амперных цепей, чтобы обеспечить безопасность, производительность и эффективность. Помните, что проводка на 50 ампер должна быть больше, чем проводка других типов, чтобы выдерживать повышенный ток. Проконсультируйтесь с квалифицированным электриком относительно сечения провода на 50 ампер и расчета падения напряжения.
Резюме: Размер провода 50 А
Выбор правильного размера провода для 50-амперного выключателя имеет решающее значение для обеспечения безопасности электрической системы вашего дома. Медный проводник 6-го калибра — это минимальный размер, требуемый кодом, и использование более тонкого проводника может представлять серьезную угрозу безопасности. Мы надеемся, что это руководство помогло вам понять, какой размер провода вам нужен для 50-амперного выключателя.
Напоминание: Проконсультируйтесь с квалифицированным электриком относительно размера провода на 50 ампер и расчета падения напряжения.
