Какой провод использовать для проводки в доме сечение: Статьи о стабилизаторах напряжения, ИБП и другой продукции ГК «Штиль»

Особенности выбора провода для использования в домашней электросети — Delo.ua

Особенности выбора провода для проводки в доме. На что обратить внимание при выборе провода? Типовые сечения медного провода для некоторых электропотребителей в доме

Ответственный выбор провода для проводки в доме является фактором стабильной работы электроприборов, а также безопасности их эксплуатации. Чтобы разобраться с тем, какой провод подойдет в дом, нужно учесть несколько факторов, основным из которых является сечение.

Рассчитываем сечение проводов для домашней сети

Чтобы подобрать сечение общего провода на дом нужно провести подсчет потребляемой электроприборами мощности. Для этого:

  • Учитываем все точки подключения электроприборов.
  • Суммируем мощность всех устройств, включение которых запланировано на каждой из них.
  • Суммируем значения всех точек.
  • Итог разделяем на напряжение сети, используемой для подключения домовладения.

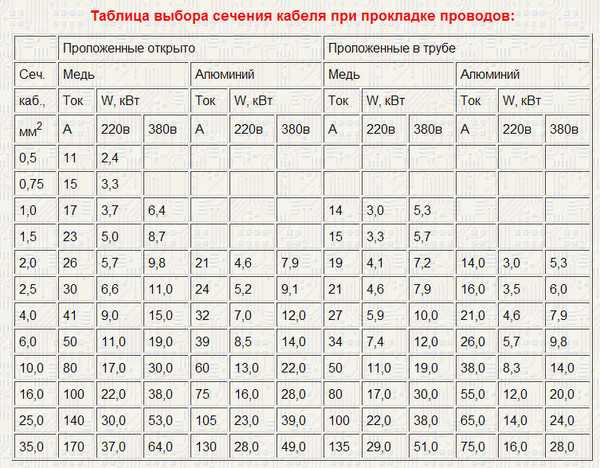

  • Получаем значение силы тока, исходя из которого посредством таблицы подбираем соответствующее сечение.

Не лишним будет добавить небольшой запас. Это нужно для вероятного подключения нового оборудования, не заложенного в процессе подсчетов, а также для компенсации пусковых токов.

Подписывайтесь на наш Telegram канал

Нужно учитывать, что в зависимости от материала проводника, оптимальное сечение будет отличаться по величине. Для медного провода параметр ниже, поскольку он обладает лучшей проводимостью.

Типовые сечения для бытового монтажа

При использовании в быту медной проводки имеются типовые варианты сечения провода для монтажа:

Свежие новости

Все новости

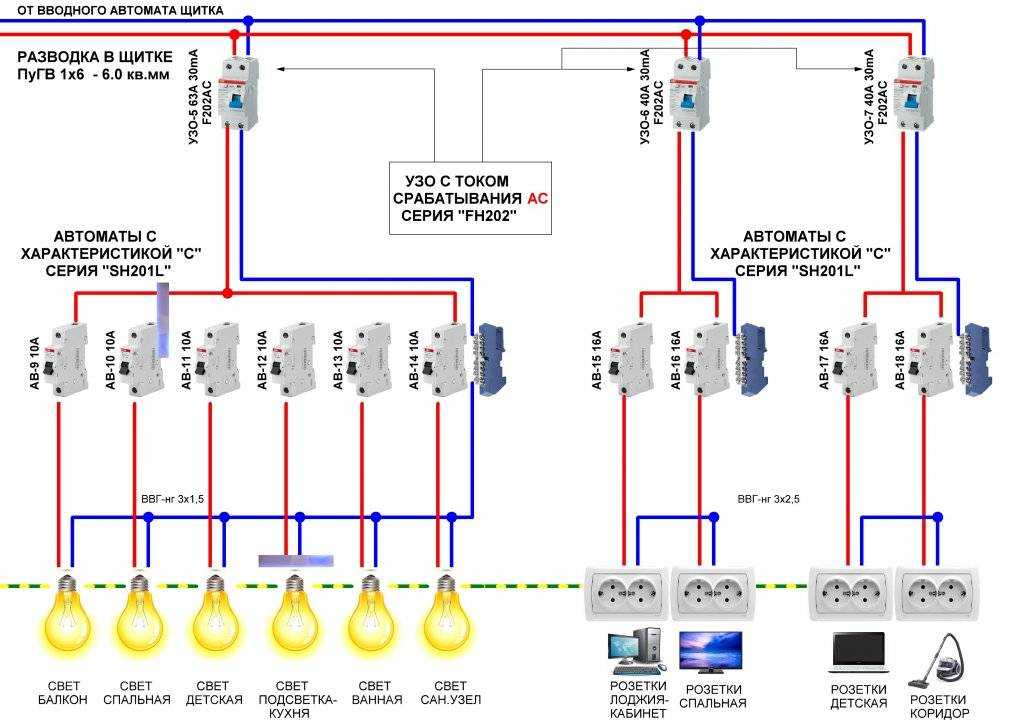

  • Для подключения розеточных групп используют медный кабель 2,5 мм2.
  • Осветительные устройства подключаются медным проводником с сечением 1,5 мм2.
  • Однофазная варочная поверхность требует применения провода 5х2,5 мм2.
  • Трехфазная электроплита подключается проводами 5х2,5 мм2 или 5х4 мм2. Первый используют при мощности духовки до 3,5 кВт с подключением через бытовую розетку, второй — при мощности более 3,5 кВт и применением клеммного подключения.
  • Для остальных устройств, особенно мощных потребителей, расчет сечения проводится исходя из мощности и способа подключения.

Важно, чтобы сечение проводника не было меньше нужного, поскольку это приведет к перегреву и возможному дальнейшему воспламенению.

Критерии выбора проводов

Прежде всего нужно тщательно изучить маркировку, нанесенную на изоляционном покрытии проводов. На ней должны быть указаны такие сведения:

  • Марка продукции.
  • Наименование марки.
  • Соответствие определенному ГОСТу или техническому условию.

Показатели величины сечения, а также марка должны повторяться на изоляции на всей протяженности кабеля с одинаковым интервалом. При отсутствии подобных сведений от приобретения проводника лучше отказаться. Есть вероятность получения низкокачественной продукции, не соответствующей требованиям безопасности.

Чтобы правильно расшифровать маркировку нужно запомнить значение аббревиатуры:

  • Первая цифра обозначает количество токоведущих жил.
  • Вторая — сечение жилы.
  • Третья — параметры электросети.
  • Последующие — класс гибкости.

Кроме цифр в маркировке имеются и буквы, обозначающие:

  • Первая буква — материал изготовления. Если стоит А, то провод алюминиевый, если она отсутствует — медный.
  • Вторая — тип провода, который может быть контрольным, плоским, монтажным, установочным. В маркировке это обозначено большой первой буквой из названия каждого типа.
  • Третья — тип изоляционного покрытия. Сегодня преимущественно используют поливинилхлоридную изоляцию, обозначенную буквой В. Другие варианты представлены слабо, уточнить информацию о них можно у консультантов.
  • Четвертая — дополнительные особенности провода. НГ — негорючий, Б — бронированный, LS — не выделяющий дым и прочие.

Возможность расшифровать маркировку позволяет лучше подобрать провод для дома. Например, при прокладке проводки в деревянном доме лучше отдать предпочтение негорючему варианту.

Выбирайте провод для проводки в доме правильно, уделяя особое внимание сечению проводников, а также дополнительным особенностям. Это позволит обеспечить стабильную работу домашней электросети и избежать возможных проблем с перегрузкой, перегревом и воспламенением. Если нужно — обратитесь за консультацией к электрику. Он поможет вам определиться с тем, какой провод выбрать для проводки в доме https://electrica-shop.com.ua/kabel_provod для безопасного использования.

Новое видео

Видео-материал

«Враг не спит и ищет наши слабые места». Интервью с председателем правления Ощадбанка

Подписаться на Delo. ua

Какой кабель использовать для проводки в квартире- обзор

Кабель для проводки в квартире: марки, сечения, выбор

Перед хозяином жилого помещения обязательно встанет вопрос о замене внутридомовой разводки. Чаще всего, это бывает вызвано предстоящими ремонтными работами, либо значительным сроком эксплуатации внутридомовой электропроводки или, что уже совсем плохо, постоянными проблемами с проводкой (запах горелой изоляции, периодические отключения света, замыкания).

Что выбрать?

В настоящее время покупателям предлагается широкий выбор кабелей и проводов, используемых внутри квартиры. Разнообразие этой продукции на рынке столь велико, что несведущему человеку самостоятельно не разобраться. Подходить к выбору электропроводки следует очень серьезно: это вопрос надежности электросети и пожарной безопасности.

Краткая информация об электромонтажных материалах для внутренних работ, а также советы профессионалов помогут сделать правильный выбор.

Кабель МСМК

Кабель МСМК предназначен для присоединения
фиксированных установок к электрической сети. Успешно функционирует не только в закрытых помещениях, но и на улице. Может устанавливаться в грунте. Подходит для использования в кабельных сооружениях.
Возможна прокладка изделия в метрополитенах.


Заказать

Разводка в доме: кабелем или проводом?

Вначале о том, в чем различие между кабелем и проводом. Это различные виды кабельной продукции. Главное отличие между ними — в прочности изоляции. Кабель обязательно оснащается надежной изоляцией, состоящей из двух слоев: первый — закрывает токопроводники, второй — изолирует всю конструкцию. Кабель, имеющий только одну жилу, также оснащается двумя слоями изоляционного материала. Провод – менее прочное изделие с упрощенным изоляционным материалом.

При выборе между кабелем и проводом в качестве внутренней разводки предпочтение стоит отдать кабелю ввиду его большей безопасности.

Кабель медный

Кабельная продукция представлена двумя разновидностями: алюминиевой и медной.

Медный кабель более надёжен, характеризуется низким сопротивлением, высокими показателями тока, меньшим нагревом в сравнении с алюминиевым аналогом такого же сечения. Следует учесть, что медь меньше подвержена окислению, более пластична, следовательно, кабель из этого материала будет дольше сохранять свойственные ему характеристики.

Кабель ВВГнг

Кабель ВВГнг Предназначен кабель для передачи
и распределения электрической энергии внутри цепи. Как правило, он используется в стационарных установках. Может прокладываться групповым и одиночным методом. Изделие не поддерживает горение.


Заказать

Сейчас для внутренней разводки в квартирах широко применяется трехжильный однопроволочный медный кабель благодаря его выгодным свойствам.

Обратите внимание! Многопроволочные кабельные изделия (с жилами, состоящими из нескольких проводников) запрещено использовать в качестве внутренней разводки по причине их высокой пожароопасности.

Кабель алюминиевый

Во времена Советского Союза, когда шло массовое строительство однотипных домов повсеместной и оправданной практикой являлось применение алюминиевого кабеля в качестве внутридомовой разводки. Нагрузка электросетей была незначительной плюс к этому низкая стоимость кабеля. Но сейчас хозяин квартиры должен отбросить все сомнения — только обязательная замена на медь! В соответствии с требованиями ПУЭ алюминиевый кабель запрещен для внутренних электромонтажных работ.

Кабель из алюминиевого сплава, несмотря на его продолжающееся широкое применение по техническим характеристикам и параметрам безопасности значительно уступает медному кабелю.

Кабель АВВГнг-LS

Кабель АВВГнг-LS разработан для передачи
и распределения электрической энергии. Может прокладываться под землей при условии обеспечения защиты от механических повреждений. В случае появления пожара не поддерживает горение,
поэтому подходит для объектов промышленного и общественного назначения.


Заказать

Сечение кабеля

Сечение кабеля исчисляется квадратными миллиметрами и характеризует его пропускные возможности. Квадратный миллиметр медного кабеля способен пропускать до 10 Ампер тока, а алюминиевый кабель — 5 А. Проводку в целях безопасности необходимо подбирать с запасом пропускной способности, чтобы не допустить перегрева провода. Следует учесть, что проводка, находящаяся под штукатурным слоем нагревается больше, следовательно, запас сечения поможет компенсировать это обстоятельство. Выбор кабеля производится с округлением показателей сечения в направлении увеличения: 2,3 кв. мм. = 2,5 кв. мм. и т.д.

Рекомендация: для внутридомовой разводки применяйте провода из меди с сечением от 1,5 до 2,5 кв. мм., для розеток – 2,5 кв. мм., для осветительных приборов — 1,5 кв. мм.

Маркировка

Размещенная на оболочке кабеля надпись поможет покупателю получить интересующую его информацию. Она печатается либо наносится методом выдавливания на этапе производства кабеля. Надпись должна хорошо и легко читаться, размещаться по всему проводу с интервалами.

Для примера расшифруем следующую маркировку: ВВГнг(ож)-0,66 кВ 3х1,5. Под данными цифро-буквенными обозначениями следует понимать: трёхжильный медный кабель с сечением жилы 1,5 кв. мм. (3х1,5), однопроволочная жила (ож), изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Рабочее напряжение 660 Вольт. Отсутствие впереди буквы А означает, что кабель медный.

Кабель марки ВВГнг

Надежный кабель российского производства, широко применяется для внутридомовых электромонтажных работ. Имеет одножильные провода из меди, изоляционный материал и оболочку из ПВХ пластиката. Напряжение до 660 В. Существует множество модификаций этой марки по типу негорючей изоляции: самозатухающие (ВВГнг), с низким дымовыделением (ВВГнг-LS), с огнезащитным составом (ВВГнг FR-LS) и т. д.

Кабель ВВГнг-FRLS-ХЛ

Кабель ВВГнг-FRLS-ХЛ разработан для того,
чтобы обеспечить стационарные установки электроэнергией. Успешно эксплуатируется в сухих и влажных помещениях. Может использоваться в кабельных эстакадах и блоках. Подходит для прокладки на улице.
Успешно функционирует в больницах, учебных заведениях, гостиницах.


Заказать

Кабели с маркой, имеющей приставку «нг» можно совершенно безопасно монтировать пучком, то есть размещать в одном канале.

Рекомендация: для внутренней электропроводки лучше всего подойдет кабель марок ВВГнг или ВВГнг-LS.

Цена обычного ВВГ (без приставки «нг») ниже, однако, кабель этой модификации нельзя прокладывать пучком по причине менее огнестойкой и дымящей оболочки.

Марка ВВГнг FR-LS из разряда профессиональных, применяется на предприятиях повышенного уровня пожароопасности, цена высокая.

Кабель NYM

Кабель из медного сплава — разработка немецких ученых, изготавливается на отечественных заводах, соответствует показателям ЕС и ГОСТам. По эксплуатационным показателям соответствует кабелю ВВГнг, напряжение до 660 В., надежен, с негорючим изоляционным составом.

Кабель СПЭ

Кабели с изоляционным материалом из сшитого полиэтилена (СПЭ) служат для передачи электроэнергии большой мощности (6, 10 кВ и выше). Их применение позволило решить существующие проблемы в электроснабжении, снизить расходы на ремонт и эксплуатацию линий. Благодаря применяемому в них уникальному изоляционному материалу кабели СПЭ обеспечивают высокую степень безопасности в процессе эксплуатации.

Какой тип электрического провода используется в домах?

Если вы спросите большинство домовладельцев о типе электропроводки, которая используется в их домах, скорее всего, все они скажут одно и то же: «провода» без каких-либо других объяснений.



Если это касается вас, мы вас не виним. Изучение конкретных видов проводки, которые используются в вашем доме, может варьироваться от скучного до совершенно бесполезного. В конце концов, есть несколько ситуаций, когда вам нужно будет знать тип проводки, который у вас есть, — это, скорее всего, то, с чем вам смогут помочь ваши подрядчики по электротехнике.



Однако, чем больше мы знаем о наших домах, тем больше мы чувствуем себя наделенными полномочиями, включая информацию о проводке в нашем доме. В этой статье будет дан предварительный обзор типов проводов, которые чаще всего используются в домах, чтобы вы могли понять, что происходит за кулисами, когда вы щелкаете выключателем света.





1. Неметаллический кабель

Этот тип проводки, обычно называемый кабелем NM, является наиболее распространенным в современных жилых домах. Кабель NM состоит из трех или более проводников (обычно провод под напряжением, провод заземления и нейтральный провод), которые для защиты обернуты в пластиковую оболочку. Если эта проводка проложена в месте, имеющем некоторое внешнее воздействие, то она может быть помещена в более прочную оболочку, называемую кабелепроводом.



2. Кабель в металлической оболочке

Кабель в металлической оболочке, как следует из названия, представляет собой проводку с прочной металлической внешней оболочкой. Они в основном используются в местах, где провода будут подвержены возможному повреждению, например, в подвалах.



3. Бронированный кабель

Бронированный кабель используется, когда кабеля NM недостаточно. Бронированный кабель имеет металлическое защитное покрытие (оболочку), которое обеспечивает большую защиту, чем пластиковая оболочка. Бронированный кабель допускается использовать только в зданиях менее трех этажей. Его нельзя использовать в коммерческих зданиях.



4. Подземный питательный кабель

Подземный питательный кабель — или UF — еще один пример неметаллического кабеля, проложенного в земле. Обычно он используется для питания наружных электрических устройств, таких как освещение. Подобно кабелям NM, о которых мы упоминали выше, подземные фидерные кабели будут иметь нейтральные и изолированные провода. Разница в том, что кабель UF имеет более прочную пластиковую оболочку, чтобы компенсировать тот факт, что они живут на открытом воздухе.



5. Телефонные и интернет-провода

Стационарные телефоны и интернет-соединения требуют особого типа проводки, известного как телефонные и интернет-провода. Наиболее распространенной разновидностью телефонных и интернет-проводов является категория 5, состоящая из нескольких проводов (обычно восьми), свернутых в пары по четыре. Эти провода низковольтные.



6. Коаксиальный кабель

Коаксиальный кабель или коаксиальный кабель — это тип кабеля, который используется для передачи телевизионных сигналов. Он состоит из центральной проволоки с защитным тонким пластиковым покрытием.



7. Кабель Ethernet

Этот тип кабеля также известен как «категория 5e», но вы, вероятно, знаете его по обычной номенклатуре — кабель Ethernet. Он используется исключительно для подключения телефонов, компьютеров или других аудиовизуальных сетей. Он состоит из нескольких пар проводов, заключенных в единую оболочку.




Самая любимая электротехническая компания Ванкувера

Наша электротехническая компания с гордостью предлагает услуги электрика для коммерческих и жилых помещений в районе Суррей. Если у вас есть вопросы или опасения по поводу вашей проводки или вам нужна модернизация или новое строительство, электрические услуги — это не то, что вы должны брать на себя. Свяжитесь с нами сегодня и узнайте, как мы можем помочь вам с вашим следующим электрическим проектом!

Типы электрических проводов и кабелей

Электрические кабели и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для передачи электрического тока.

В настоящее время благодаря развитию технологий почти все работает на электричестве. Будь то в помещении или на улице, нам нужна стабильная, бесперебойная подача электроэнергии, которая достигается за счет использования подходящих типов проводов и кабелей. Не только электрический сектор использует кабели и провода для передачи и распределения электроэнергии в нашем доме и промышленности, телекоммуникационный сектор также полагается на различные типы кабелей для бесперебойной передачи данных.

Содержание

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов. Взгляните на некоторые этикетки, написанные на проводах, обычно используемых в домашней электропроводке.

  • 14-2G : Кабель содержит два изолированных провода и провод заземления; индивидуальный провод 14 калибра.
  • 14-3G : Кабель состоит из трех изолированных проводов и провода заземления; отдельные провода 14-го калибра.
  • 12-2 с G : кабель состоит из двух изолированных проводов с заземляющим проводом; отдельные провода 12-го калибра.
  • 12-3 w/G : кабель состоит из трех изолированных проводов с заземляющим проводом; отдельные провода 12-го калибра.
  • 600 В : Этот кабель рассчитан на максимальное напряжение 600 вольт; обычно используемый кабель NM для домашней проводки.
  • ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки приборов и устройств в доме.

Самая важная этикетка из них касается изоляции или пластикового покрытия вокруг токопроводящих проводов. Вот некоторые из распространенных этикеток, наносимых на провода.

  • THHN
  • THWN
  • ТНВ
  • XHHN

Значение каждой буквы, используемой в приведенных выше этикетках, приведено ниже:

  • T : Термопластичная изоляция, огнестойкий материал
  • H : термостойкий; способен выдерживать температуры до 167 F.
  • HH : Высокая термостойкость; способен выдерживать температуры до 194 F.
  • W : «мокрый» или одобренный для влажных и влажных помещений; этот провод также подходит для сухих помещений
  • X : Изоляция из огнестойкого синтетического полимера
  • N : Нейлоновое покрытие для защиты от масла и бензина

Связанная статья: Типы электрических чертежей и схем

Бытовые электропроводки

Жилая электропроводка от опоры электропередач до приборов или устройств внутри дома делится в основном на пять типов.

Кабель служебный:

Кабель между опорой и помещением или зданием потребителя. Служебный ответвительный кабель представляет собой воздушную линию электропередачи от столба до служебного оголовка дома. Кабель сервисного ответвления может быть нескольких типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный проводник, т. е. имеет два проводника; изолированный провод для фазной линии и неизолированный провод для нейтральной линии. Используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный ответвительный кабель представляет собой трехжильный проводник. Он имеет два изолированных проводника для фазной линии и неизолированный провод для нейтральной линии.

Четырехжильный кабель: Служебный ответвительный кабель Quadruplex представляет собой четырехжильный или четырехжильный проводник. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нулевой линии. Используется для подачи 3-х фазного электроснабжения от опоры к зданию.

Фазный провод представляет собой кабель AAC , а нейтральный провод доступен из AAC/AAAC/ACSR . В этих кабелях используется изоляция из сшитого полиэтилена, которая защищает эти проводники от влаги, тепла и т. д.

Основные фидерные провода:

Основные фидерные кабели и провода подают питание от сервисного флюгера к зданию. Для этой цели используются кабели THHN 600 В, одножильные или многожильные, с номиналом на 25% больше максимальной требуемой нагрузки.

Провода питания панели:

Провода питания панели подают питание к главной распределительной коробке. Обычно это кабели THHN с черной изоляцией, номинальная мощность которых на 25 % превышает максимальный ток нагрузки 9.0073

Провода в неметаллической оболочке:

Провода в неметаллической оболочке или в оболочке из NM используются для внутренней электропроводки. Он может состоять из 2 и более изолированных проводников с изолированным или неизолированным заземляющим проводником. Есть еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты. Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные провода легче прокладывать через кабелепроводы.

Одножильный провод

Одножильный провод является наиболее популярным выбором для разводки электропроводки внутри дома. Он доступен с несколькими калибрами, цветом (для обозначения фазы, нейтрали и заземления) и одножильными или многожильными проводниками. Одножильный провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепроводы. Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелем связи. Единственной целью является передача информации. Существует 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель представляет собой тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (имеющую общую ось или центр). Центральная часть коаксиального кабеля представляет собой жилу, покрытую изоляционным пластиковым слоем, который окружен металлическим экраном. Сверху четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель подразделяется на различные типы, и каждый из них имеет свое применение.

Жесткий коаксиальный кабель или кабель Heliax

Жесткий коаксиальный кабель или, в основном, известный под своим торговым названием Кабель Heliax представляет собой толстый коаксиальный кабель с центральной сплошной жилой из меди и экраном из медной или серебряной трубки. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и воздушной антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, в котором экран специально разработан таким образом, чтобы излучать радиочастотные волны. Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, что обеспечивает эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где антенна невозможна, например, в подземных туннелях, шахтах лифтов и т. д.

Коаксиальный кабель RG-6

RG-6 — наиболее распространенный тип коаксиального кабеля, который используется для передачи сигналов в жилых и коммерческих помещениях. Он изготовлен из цельного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой и экранированной оплеткой для защиты от помех. Он используется для передачи аудио- и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает еще один слой изоляции и экран поверх существующего экрана. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного. Два изолированных внутренних проводника скручены вместе и окружены экранирующей оплеткой. Он используется для высокоскоростной передачи сигналов ближнего действия, обычно для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — еще один тип коаксиального кабеля, внешняя оболочка которого выполнена из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​структуры щита он не очень гибкий и не предназначен для изгиба после первоначальной формовки.

Жесткий линейный коаксиальный кабель

Жесткий линейный коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, состоящего из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для сгибания, поэтому для сгибания используются колена и межблочные соединения. Они используются для передачи сигналов высокой мощности между радиочастотными компонентами передатчика и антенной.

Витая пара

Этот тип кабеля связи состоит из двух изолированных проводов, скрученных вместе, образующих витую пару. Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

В зависимости от защиты от шума они делятся на два типа.

Кабель с неэкранированной витой парой (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от помех. Витые пары могут уменьшить шум, но все же влияют на него. Различные категории кабелей UTP используются в жилых и коммерческих зданиях с различной пропускной способностью, например. CAT1, CAT2 и т. д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, защищающий провода от электромагнитных помех. Они используются для высокотехнологичных приложений, где на кабели могут влиять внешние помехи.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель представляет собой тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света. Толщина волокна примерно равна человеческому волосу, и каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, защищающий волокна от помех.

Волоконно-оптический кабель подразделяется на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он сделан из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне. Это уменьшает число отражений света, что снижает затухание сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Этот тип оптоволоконного кабеля состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает затухание и искажение сигнала на приемном конце. Вот почему он используется для передачи данных на относительно короткие расстояния, например, в локальную сеть, систему безопасности и т. д.

Кабель для прямой прокладки (DBC)

Это тип кабеля, используемый для связи и передачи энергии. Он специально разработан для захоронения непосредственно под землей без необходимости дополнительной изоляции, обшивки или трубопроводов. Он изготовлен из жгутов оптоволоконных кабелей с толстой металлической жилой для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. д., чтобы защитить его от тепла, влаги и других подземных факторов.

Кабель с неметаллической оболочкой (NM, NM-B)

Кабель с неметаллической или NM оболочкой или кабель, известный под торговой маркой «romex», представляет собой тип электрического кабеля, внешняя оболочка которого изготовлена ​​из пластика, защищающего внутренние проводники. Чаще всего используется для электропроводки в жилых помещениях.

Существует два типа кабеля с оболочкой из NM в зависимости от количества проводников;

Двухжильный кабель с оболочкой NM : Этот тип кабелей имеет две отдельно изолированные жилы с неизолированной жилой для заземления, что в сумме составляет 3 жилы. Он поставляется в различных калибрах для различных рейтингов и помечен как «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный кабель с оболочкой NM : этот тип кабеля содержит 3 изолированных провода с оголенным заземляющим проводом. Он используется для трехфазного применения, поэтому отдельные проводники маркируются разными цветами фаз для идентификации.

Провода NM доступны в виде одножильных , а также многожильных форм. Одножильный проводник обеспечивает лучшее соединение на клеммах, но его трудно прокладывать через трубы или кабелепроводы. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепроводы.

NM-B (B для зданий) — это тип кабеля NM, специально предназначенный для внутренней электропроводки зданий. Они используются для проводки внутри стен и полов, но не должны использоваться во влажных местах, например, для внешней проводки.

Кабель с металлической оболочкой (бронированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип бронированного электрического кабеля с металлической защитой изолированных жил. Проводники отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или может представлять собой сплошную трубчатую конструкцию.

Кабели с металлической оболочкой в ​​основном известны как кабель AC (бронированный кабель) или кабель BX и кабель MC (металлическая оболочка). BX — зарегистрированная торговая марка кабелей переменного тока.

Бронированный кабель (AC)

Этот тип кабелей с металлической оболочкой имеет защитный скрученный или плетеный металлический слой, обычно выполненный из стали поверх жилы. Внешняя оболочка выполнена из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземления. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи электроэнергии.



Кабель с металлической оболочкой (MC)

Различие между кабелями переменного тока и кабеля MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода. Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, их можно использовать как для прямого захоронения, так и во влажных местах, но если они имеют защитную внешнюю оболочку из ПВХ.

Кабели с металлической оболочкой дороги и трудны в прокладке, для них требуются специальные инструменты для резки или разрыва по сравнению с кабелем NM, который является лучшим выбором для электропроводки в жилых помещениях. Они используются в электроснабжении для больших бытовых приборов и внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые скручены в один кабель с оболочкой. Его задача состоит в том, чтобы избежать беспорядочного соединения, используя один кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их один за другим.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях имеется алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многоконтактным разъемом.

Ядра — количество полезных соединений; простой 3-фазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более 2 отдельных 3-фазных проводников, является многожильным кабелем. Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем подключать каждый кабель в отдельном месте.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

  • Передача аудиосигнала на аудиомикшер.
  • Отправка аудио- и видеосигнала в игровых консолях.
  • Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
  • Отправка аудио- и видеосигнала по одному кабелю от камеры.
  • в сети

Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводников, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также для низкочастотных приложений переменного тока.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется как продолжение источника питания для питания портативного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или условия эксплуатации (такие как температура, влажность, погода, масло и т. д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из нескольких изолированных проводов малого класса, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название ленточный кабель. Они гибкие и могут работать с очень низким напряжением.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, такие как жесткие диски, дисководы компакт-дисков, принтеры и т. д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, что влияет на систему охлаждения. В настоящее время они в основном заменены круглыми кабелями.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, жилы которого защищены дополнительным металлическим слоем, известным как экран. Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла или может представлять собой фольгу, спиральную ленту или сплошной слой из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми источниками электричества поблизости. Устраняется заземлением экрана с одного конца. В силовых кабелях слой экрана заземляется, чтобы защитить изоляцию от разрушения из-за коронного разряда, а также избежать поражения электрическим током.

Одножильный провод

Одножильный провод, или просто провод, состоит из одного изолированного проводника. Это самый популярный вариант электропроводки в жилых помещениях. Он доступен в нескольких цветах для идентификации фазы и земли. Одножильный провод бывает двух типов;

Одножильный провод:

Одножильный провод состоит из нескольких тонких жил, которые вместе образуют один проводник. Многожильная конструкция обеспечивает гибкость, поэтому они подходят для приложений, где необходимо сгибать или скручивать провода. Электрики предпочитают многожильные трубы сплошным, потому что их легче прокладывать через трубы в стенах из-за их гибкости.

Одножильный провод:

Одножильный провод изготовлен из одинарной сплошной жилы с пластиковой изоляцией. Твердая конструкция обеспечивает лучшее соединение, но ее трудно сгибать или скручивать из-за ее жесткости. Многократные изгибы могут повредить и сломать проводник внутри. Они используются в приложениях, где нет необходимости в движении или изгибе проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных местах или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы справиться с трудностями, возникающими в условиях установки. Они предназначены для использования в качестве прямого подземного кабеля.

Они доступны в одно- и многожильном исполнении, имеют плоскую или круглую структуру в зависимости от области применения. Проводники имеют цветовую маркировку для идентификации фазных и заземляющих соединений, а также проводов управления, проходящих вдоль силовых проводников.

Они используются в физически ограниченных и недоступных местах. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных работах или буровых работах.

Двухжильный кабель

Двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала. Проводники разделены и равномерно разделены пластиковым слоем между ними. Равное расстояние очень важно, потому что оно защищает сигнал от искажения. Проводники в основном многожильные, чтобы избежать скин-эффекта, и они изолированы с использованием того же пластика.

Они более чувствительны к внешним шумовым помехам и погодным условиям, поэтому при установке учитываются эти факторы. Конечно, коаксиальный кабель имеет лучшую защиту от помех, но предпочтительнее кабель с двумя жилами из-за его низких потерь мощности.

Лестничная линия

Иногда из-за влажных условий, таких как дождь, ветер и т. д., капли воды скапливаются на поверхности пластика между проводниками. Это вызывает помехи в сигнале. Чтобы избежать такого состояния, в пластиковом слое прорезаны окна, похожие на прорези. Полученный провод напоминает лестничную конструкцию, отсюда и название Лестничная линия.

Двойной провод доступен с характеристиками 600, 450, 300 и 75 Ом импеданс. Наиболее распространенным типом является двойной кабель на 300 Ом, используемый для телевизоров. Они в основном используются для подключения передатчика или приемника к радиочастотным антеннам на телевидении, радио и т. д.

Подземный питающий кабель (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных местах, например, для подачи питания к фонарному столбу или уличному фонарю. Кабели NM имеют свободную пластиковую оболочку, тогда как проводники в кабелях UF индивидуально окружены сплошным слоем термопластика, который обеспечивает гибкость и дополнительную защиту. Водостойкий изоляционный материал позволяет использовать их во влажных местах, например, для подачи электроэнергии в садовый сарай, фонарный столб. В основном они доступны с внешней оболочкой серого цвета. Это лучший выбор, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать продолжительные изгибы при перемещении. Гибкость достигается за счет использования многожильных проводников. Они используются в отраслях автоматизации, где машины постоянно движутся, например, машины для захвата и перемещения, а также станки с ЧПУ, такие как гравировальные, фрезерные станки и т. д.

Гибкие кабели бывают двух типов;

Скрутка в слое

Этот тип кабеля состоит из нескольких слоев жил. Сердечники этих кабелей должны быть прочными, а окружающие слои сделаны длинными. Потому что внешний слой растягивается при изгибе, а центральное ядро ​​сжимается. Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, является гибким, но слишком большой изгиб может привести к деформации кабеля.

Скрутка в жгуты

Этот тип кабеля достигается за счет плетения проводников вокруг друг друга, так что проводники растягиваются равномерно при изгибе кабеля. Этот тип кабеля более долговечен из-за его прочного сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередач:

Воздушные линии электропередач — это проводники, подвешенные к электрическим башням или столбам для передачи электроэнергии на большие расстояния. Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как алюминиевый многожильный проводник, изготовлен из нескольких нитей твердотянутого алюминиевого сплава 1350, которыйЧистота 9 % с небольшим количеством кремния, железа и т. д. имеет очень высокую проводимость и устойчивость к коррозии, но очень плохое отношение прочности к весу. Вот почему на станциях предпочтительны короткие расстояния, а не для передачи электроэнергии в сельской местности на большие расстояния.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, состоящий из магния и кремния. Это увеличивает соотношение прочности и веса при сохранении коррозионной стойкости. Однако проводимость немного падает

Кабель с алюминиевой жилой, армированной сталью (ACSR)

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого изготовлены из оцинкованной стали, окруженные жилами из чисто алюминиевых проводников. Стальной сердечник увеличивает прочность кабеля на растяжение, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях электропередачи на большие расстояния, потому что мы можем изменить прочность их стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он состоит из проводников из чистого алюминия, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердцевины из оцинкованной стали он изготовлен из алюминиевого сплава, что увеличивает общую проводимость (емкость) при сохранении прочности на растяжение ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует окружающий воздух, что вызывает потерю мощности, а также помехи в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более 2 проводников на фазу, также известных как жгуты проводников.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
