тип, сечение и другие параметры

Для повышения защиты людей в частных строениях или коммерческих зданиях важный вопрос – какой нужен кабель для заземления, чтобы снизить вероятность травмирования. Отказ реализации этих работ сопровождается серьезными рисками. В чрезвычайной ситуации возникает угроза поражения током.

Разновидность конструкций

Перед тем как приобрести определенный тип кабеля для заземления, владельцу следует ознакомиться с его видами, а также назначением. На сегодняшний день подразделяется две вариации сборного изделия, а именно рабочее и защитное.

В первом случае, главной задачей системы становится обеспечение стабильной работы оборудования. Игнорирование данной задачи привело бы к тому, что установка перестанет функционировать по ряду причин. Защитная конструкция имеет некоторые отличия. Главная задача заключается в гарантии безопасности человека, независимо от того бытовой это прибора, ВЛ или подстанция и т.д. В отдельных ситуациях тип провода заземления подбирают для защиты от попадания молнии, а также импульсного напряжения и потенциала, возникающего на корпусе техники в ходе функционирования.

В большинстве своем, частные лица отдают предпочтение системам второго типа. По этой причине надлежит остановиться именно на них.

Предъявляемые требования

Большинство владельцев частных построек сталкиваются с необходимостью самостоятельно узнавать, какой кабель использовать для заземления и проектировать систему. Когда в постройке уже присутствует подходящий элемент, человеку необходимо установить, какой у него тип. На данный момент согласно ПУЭ отмечают четыре различные схемы:

TN-S – Применяется нейтраль, а также отдельны провод. Конструкция подобного типа хорошо себя зарекомендовала при переменном напряжении.
TN-C – это соединение нуля и земли с помощью единого проводника. В подобной схеме нейтраль прокладывается отдельно.
ТТ – Подобный вариант предполагает напрямую подключать землю к электроустановкам.
IT – объединение происходит с корпусом.

Чтобы верно определить какое сечение кабеля для заземления дома необходимо, устанавливается его тип. Во избежание всевозможных ошибок, разумно придерживаться простых рекомендаций:

Когда фаза S до 16 кв, провод должен быть аналогичной величины.
При интервале от 16 до 35 кв, выбирают изделие на 16.
Если S жила превышает 35 кв, сборная система должна иметь толщину не менее половины от данного показателя.

В большинстве своем, в квартирах или частных домах используются медные экземпляры на 4 кв. мм. Поэтому выбирается провод с такими же характеристиками. Следуя этим правилам, построение конструкции станет значительно проще.

Требования к проводам и их разновидность

Перед тем как приобрести товар, надлежит всесторонне изучить, какое сечение кабеля для заземления дома будет оптимальным вариантом. Для этого уточняют возможность использования проводника в отдельных помещениях, например ванне или сауне. Существует несколько наглядных примеров:

Когда возникает вопрос, какой кабель использовать для заземления корпуса с дверцей шкафа, то следует отдавать предпочтения многожильным экземплярам. Это связано с необходимостью сохранения подвижности щита.
Осуществление объединения корпуса электромотора, на котором нет необходимости в подвижности, допускает использование жесткие жилы.
Выбор проводников на заземление в жилых строениях учитывается с расчетом всевозможных рисков неполадок, а также легкости монтажных мероприятий.

В зависимости от типа земли, жила может состоять из алюминия или меди, идти как самостоятельная система, либо прокладываться вместе с кабелем. То же самое касается и изоляции на изделии. При широком выборе товаров нередко пользователи задаются вопросом, какой кабель использовать для заземления частного дома. На данный момент выделяют несколько марок:

NYM. В качестве основы используют медь. Одна из особенностей товара заключается в удобстве установки. Применение допускается при напряжении до 660 В, в рабочем состоянии частота 50 Гц. Рассматриваемый экземпляр отличается высокой устойчивостью к различным негативным условиям.
ВВГ. На проводнике находиться поливинилхлоридная изоляция, а снаружи ПВХ оболочка. Существует несколько вариация исполнения проводника, поэтому какое сечение кабеля нужно для заземления в этом случае зависит от индивидуальных особенностей.
ПВ3. Медная жила, которая имеет поливинилхлоридную изоляцию. Отличительной особенностью является высокая эластичность. При этом, материал достаточно устойчив к холоду и теплу, когда возникает вопрос, какой кабель использовать для заземления в ванне, следует отдавать предпочтение ему
ПВ6. Говоря об этой модификации, можно выделить высокую надежность, рабочее напряжение до 1000 В. Однако при использовании следует исключать прямые солнечные лучи и высокие температуры.
ESUY. Проводник, состоящий из меди с достаточно большими показателями гибкости. Жила выполнена из тонких и объединенных проводков, поверх размещают специальную оплетку высокой прочности. Благодаря этому, ESUY отличается устойчивостью к различным воздействиям.

Какой кабель нужен для заземления частного дома знает компания, специализирующаяся в данной сфере. Квалифицированные специалисты самостоятельно выберут подходящие товары и начнут монтажные мероприятия. Опыт и профессионализм позволяют закончить поставленную задачу в короткие сроки.

Метки: нет меток

монтаж заземления дома — монтаж провода заземления

Содержание статьи:

Зачем нужно делать заземление?
Что такое заземление дома?
Как сделать монтаж заземления частного дома?
Проверка заземления

Зачем нужно делать заземление?

Многие задаются вопросом: нужно ли делать заземление в частном доме или можно обойтись без него? Монтаж заземления дома – это обязательные работы перед вводом здания в эксплуатацию, которые регламентированы ПУЭ. Грамотный проект заземления гарантирует электробезопасность дома. Стоит отметить, что заземление дома нужно также для защиты электроприборов.

Мы все носим на себе статический заряд и если мокрыми руками и в наэлектризированной одежде включить электрочайник, то он может сгореть. А так, статический заряд уйдет в землю. Монтаж провода заземления должны делать только профессионалы, согласно стандартам. Нередко вместо заземления делают зануление, а этого нельзя делать.

Что такое заземление дома?

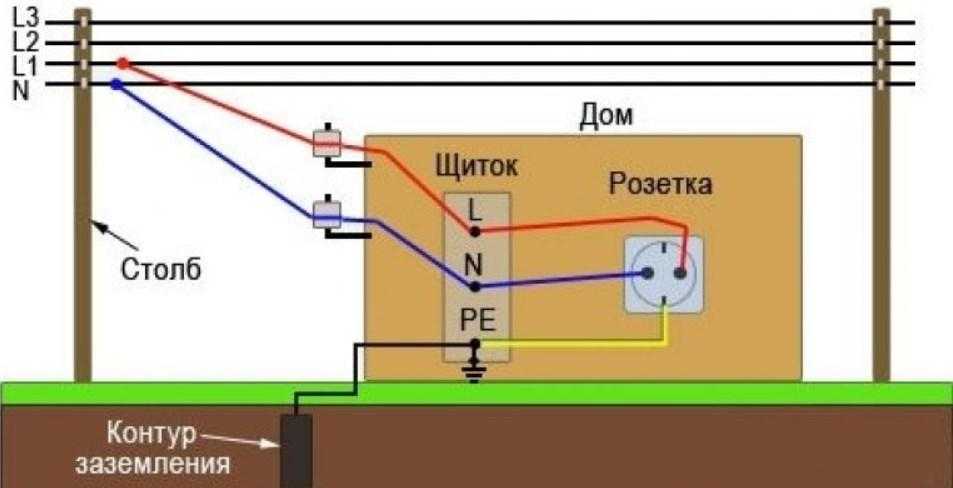

Заземление представляет собой металлоконструкцию нужных параметров, спрятанную в землю, а провод от нее соединяется с корпусом оборудования. Ранее многим была знакома ситуация, когда дотронувшись до старого холодильника, бьет током. Такое происходит из-за того, что в старых жилых фондах не было трехфазников (фаза – ноль – земля), а только фаза и ноль. Также бить током от бытовых приборов может из-за плохой изоляции.

Дотронувшись, особенно мокрыми руками, легко можно пропустить через себя небольшой ток и таким образом заземлить прибор. Чтобы такого не было, нужно делать монтаж провода заземления. При любых нарушениях изоляции ток будет через провод спускаться к контуру заземления. Прикасаясь к приборам, невозможно что-то почувствовать, ведь ток выбирает путь наименьшего сопротивления. На монтаж контура заземления цена невысокая, поэтому каждый позволит заказать себе данную услугу.

Как сделать монтаж заземления частного дома?

Монтаж заземления дома можно сделать самостоятельно, но при условии соблюдения всех требований. Как правило, контур заземления представляет собой штырь треугольный, выполненный из металла, который вбивается в грунт на глубину в среднем 1,5 метра и обвязывается проводниками. Монтаж начинается с черчения схемы контура в грунте. Затем нужно выкопать траншею примерно полметра в ширину и в глубину 1 – 1,5 метра. Теперь можно вбивать заземлители, желательно их концы заострить под конус, чтобы они легче вбивались. Не стоит полностью весь заземлитель вбивать в траншею, над ней примерно 20 см должно возвышаться.

Уголки нужно между собой состыковать, но нельзя использовать болты, только сварку. Место установки нужно закрыть защитными приспособлениями, чтобы к нему не было доступа. Второй этап работ заключается в соединение устройства с распределительным щитком. Контур проводится от щитка, ведется по стене или плинтусу и заходит в траншею. На конце провода, который входит в дом, приваривается болт и герметизируются швы. Места, где есть сварка обязательно обрабатываются антикоррозийными средствами. Важно не обрабатывать весь контур, поскольку нужен контакт с землей.

Проверка заземления

После проведения работ по заземлению, нужно проверить исправность. Для этого необходимо взять любую розетку и мультиметром выставить напряжение. Щупами нужно соединить фазу и ноль, чтобы в сети появилось напряжение. Далее фазу следует соединить с заземлением. На приборе должен высветится показатель ниже предыдущего, если выше, то работа выполнена неправильно.

На монтаж контура заземления цена невысокая, поэтому рекомендуем за помощью обратиться к специалистам. Они выполнят работы быстро и в срок. Тем самым вы будете точно уверены в исправности и эффективности системы, которая обезопасит вас и ваши электроприборы.

Понимание системы электропроводки и заземления дома

Электромонтажные работы различаются по сложности. Это может быть от простого до чрезвычайно сложного, поэтому любой домовладелец, настроенный на DIY, должен иметь хотя бы базовое представление о проводке своего дома и о том, что подразумевает электромонтаж.

Местная коммунальная компания снабжает каждый дом счетчиком электроэнергии, через который поступает электричество. Затем электричество проходит через главный выключатель, а затем в распределительную коробку дома, которую в очень старых домах также называют блоком предохранителей.

Отсюда электричество поступает в многочисленные цепи, достигая всех уголков вашего дома, проходя через отдельные автоматические выключатели, которые служат мерой безопасности, защищая систему от перегрузки. Вся домашняя электросеть в основном рассчитана на работу от 120 вольт, за исключением некоторых приборов больших размеров, которые работают от 240 вольт.

Важной частью электропроводки вашего дома является заземление. Чтобы понять, насколько важно заземление для домашней электропроводки, нужно иметь общее представление о природе потока электрической энергии.

Основы электропроводки дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов в металлических проводах. Ток принимает две формы: положительный и отрицательный заряд. Коммунальная компания, используя огромные генераторы, управляет заряженными электрическими полями, иногда за много миль. Поток электрического тока представляет собой этот поляризованный заряд, идущий к вашему дому через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда и в домашних системах электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба эти типа проводов проходят через вашу электрическую панель обслуживания, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении электронов в землю. Негативная энергия нуждается в разрядке и восстановлении баланса. Это делается через нейтральные провода в электрической системе. Однако иногда пути разорваны, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Заземленная проводка дома

В системах электропроводки жилых помещений система заземления функционирует как «резервный» маршрут, предлагая электрическому току альтернативный путь, по которому можно следовать в случае возникновения проблем с проводкой. Система заземления представляет собой систему оголенных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, идущую параллельно горячим и нейтральным проводам. Если возникает какая-либо проблема, блуждающий ток направляется обратно на землю по другому маршруту, созданному этой системой.

Неизолированные медные провода разряжаются в заземляющей шине на вашем главном сервисном щите, подключенном к заземлению глубоко в землю. Благодаря этой системе электричество подается по пути наименьшего сопротивления в случае возникновения проблемы в вашей системе электропроводки.

Чтобы проверить, имеет ли электропроводка вашего дома систему заземления, вам необходимо осмотреть каждую розетку. Третье круглое отверстие в розетке — это заземляющее соединение. Конечно, не все системы домашней электропроводки имеют такую сложную систему заземления. Например, более старые дома, особенно до 19 лет.65 используйте металлический кабелепровод или металлические кабели вместо оголенных медных проводов. Проводка с ручкой и трубкой является таким примером. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземления. Розетки без заземления имеют два слота вместо трех, и их стоит обновить.

Защита электропроводки дома

Чтобы полностью понять систему электропроводки в вашем доме, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемой частью вашей электросистемы. .

Плавкие предохранители или автоматические выключатели : Обеспечивают защиту каждой цепи от перегрева в случае электрической перегрузки. Они могут чувствовать короткое замыкание, немедленно реагируя, мгновенно останавливая поток тока. В случае замыкания на землю или короткого замыкания немедленное снижение сопротивления вызывает циркуляцию неконтролируемого тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, закрепленный на металлической трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
Заземление прибора: Многие электроприборы имеют собственную систему заземления. Пылесосы, электроинструменты и ряд других бытовых приборов более безопасны, если на вилке шнура имеется третий штырь, что свидетельствует о том, что у прибора есть собственная система заземления. Он имеет форму, подходящую для гнезда заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключаться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
Переходники для вилок: Довольно популярны переходники для вилок, которые позволяют использовать вилки с тремя контактами в розетках с двумя гнездами. Однако знайте, что они обеспечивают защиту заземления только в том случае, если металлическая петля адаптера надлежащим образом прикреплена к крепежному винту на крышке розетки, который затем соединяется с металлической коробкой, и эта металлическая коробка заземлена. Поскольку в этом нет уверенности, возможно, вы захотите подключать трехштырьковые вилки только к заземленным розеткам с тремя разъемами. Если заземленная розетка не подходит, вы можете рассмотреть возможность установки розетки GFCI. Это обнаружит замыкание на землю и отключит питание до того, как возникнут дальнейшие проблемы. Однако GFCI не создает путь заземления. Он предлагает только дополнительную защиту.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Немедленно свяжитесь с нами по телефону 310-800-2401

Имя *

Фамилия *

Эл. 7 * Тип проекта*КоммерческийЖилойПромышленный

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Подробная информация о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы являетесь домовладельцем или владельцем бизнеса в радиусе 20 миль от Хоторна и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Почтовый адрес:

4825 Rosecrans Ave
Хоторн, Калифорния
Воскресенье: ЗАКРЫТО

3 шага, чтобы проверить, есть ли в вашем доме заземляющий провод

Очень важно, чтобы ваша электропроводка была заземлена. Учитывая, что электричество идет по пути наименьшего сопротивления, когда его слишком много, без заземляющего провода электричество может попасть прямо в ваши приборы, электронику и даже в вас. Это может привести к поражению электрическим током, что может иметь трагические последствия. Поражение электрическим током, к сожалению, является распространенной причиной смерти, приводя к более чем половине смертей в строительной отрасли и среди домовладельцев.

Помимо защиты от перегрузок, которая является очень хорошей причиной в первую очередь инвестировать в заземление, это поможет вам направить электричество. Заземление проводов в вашем доме позволит электричеству безопасно и эффективно проходить через систему. Кроме того, заземление помогает стабилизировать уровни напряжения, поэтому для начала вам не придется иметь дело с перегрузками электричества.

При заземлении электропроводки дома к электросистеме присоединяется прочно зарытый в землю провод, чтобы электричеству было куда уйти. К сожалению, более старые дома, построенные до 19 в.90-х, заземления не имеют, так как это стандарт, введенный и введенный в действие в конце 80-х. Но вы могли бы легко проверить. Делается это с помощью тестера цепи. И вот несколько шагов, которые вам нужно выполнить.

Шаг 1. Проверьте свои розетки

Обычно розетки в вашем доме расскажут вам о многом. И некоторые из них связаны с заземляющим проводом и электричеством. Чтобы проверить, заземлены ли электрические провода вашего дома или нет, вам нужно посмотреть на розетки в вашем доме. Вам нужно определить, есть ли у вас розетки с двумя или тремя контактами. Это важная деталь, потому что это первый признак заземляющего провода.

Розетка с тремя контактами имеет узкую прорезь, большую и U-образную. П-образный паз является заземляющим элементом. Так что, если у вас трехштырьковая розетка, скорее всего, в вашем доме есть заземление. Тем не менее, вам все равно нужно проверить несколько дополнительных элементов, просто чтобы быть уверенным.

Во многих случаях люди заменяли розетки с двумя штырьками на розетки с тремя штырями, даже если провод заземления отсутствует. Лучший способ сказать это в вашем электрическом щите. Зеленых проводов или оголенных проводов должно быть столько же, сколько белых проводов.

Шаг 2. Проверьте розетку

Чтобы проверить розетку, вам понадобится мультиметр. Вы должны быть в состоянии поместить один из выводов тестера в меньшее отверстие с прорезями, а другой большой, который является нейтральным, чтобы считывать 120 вольт.

Затем из меньшего отверстия вставьте другой провод в U-образное отверстие (или клемму заземления), и на нем также должно быть 120 вольт. Если у вас есть напряжение от горячего к земле, оно обычно заземлено.

В дополнение к мультиметру, проверяющему заземление, существуют тестеры, которые могут определить, правильно ли подключена розетка или нет.

Шаг 3: Повторите

Даже если вы обнаружили, что одна из ваших розеток заземлена. Вы не должны просто предполагать, что все они такие. Самый безопасный способ действий — повторить шаги, описанные выше, и проверить каждую розетку в вашем доме.

В старых домах могло быть несколько ремонтов. Некоторые, возможно, не выиграли от полного ремонта дома в первую очередь. Таким образом, могут быть части вашего дома, которые не были обработаны. Потратьте время, чтобы тщательно проверить каждую розетку.

Если вы определили, что в вашем доме есть заземление, вам необходимо проверить, правильно ли это сделано. К сожалению, неисправное заземление не так уж редко встречается и может привести к значительным опасностям. Вот некоторые из распространенных ошибок при электрическом заземлении.

Плохое понимание рекомендаций по сопротивлению и импедансу

Удельное сопротивление грунта является важным аспектом любой системы заземления. При проектировании системы заземления необходимо учитывать несколько аспектов, таких как тип почвы, уровень влажности и температура.

Проектирование системы заземления в земле с высоким сопротивлением не считается безопасным, поскольку это увеличивает риск отказа оборудования и, что наиболее важно, возможность травм. Понимание рекомендаций по импедансу необходимо для создания безопасной системы заземления.

Отсутствие измерения системы заземления после установки

Крайне важно измерить систему заземления после того, как она будет полностью спроектирована и установлена. Электрик должен убедиться, что отклонения не появляются, потому что они могут привести к более высокому сопротивлению заземления, чем первоначально предполагалось. Трехточечный метод — лучший способ измерить систему заземления перед ее подключением.

Неправильное использование заземляющего провода

Внимание к изгибам и длине проводов является важным этапом установки заземляющего провода или осмотра всей системы. Заземляющий провод не должен быть скручен или скручен вместе, потому что он создает пути с высоким импедансом, вызывая более высокие напряжения.

Для обеспечения безопасного электрического заземления, надежных соединений и постепенных изгибов следует использовать короткие провода.

Неправильный выбор провода заземления

При выборе провода в качестве токоотвода вам нужен провод большего сечения. Это имеет более низкое сопротивление, что позволяет току легко достигать земли. Кроме того, размер заземляющего провода должен соответствовать номинальному току короткого замыкания системы.

Заземление является неотъемлемой частью безопасной и эффективной электрической системы. Вы должны убедиться, что в вашем доме есть заземляющие провода и что они установлены правильно. Хотя есть несколько других методов, которые вы можете использовать, чтобы проверить, есть ли в вашем доме заземление, лучшим решением будет нанять опытного электрика, который проведет оценку для вас.
