Заземление в частном доме — как сделать заземление электросети в частном доме

В настоящее время система TN-S в России в частном секторе практически не встречается. От трансформаторов подстанции не протянут отдельный проводник заземления (РЕ) к потребителю. Значит, остается провести заземление самостоятельно по системе TN-C-S или ТТ. В частном доме это сделать намного легче, нежели в многоквартирном.

ПРИМЕЧАНИЕ

Система заземления ТТ используется только в том случае, если выполнены все установленные к ней требования и приведена причина отказа от системы TN-C-S.

Отличие частного дома от многоквартирного в том, что в частном доме действительно есть «земля», а в многоэтажке ее просто не достать и подключение заземления ограничивается щитком на этаже.

Вариантов подключения заземления в частном доме 2: по системе ТТ и TNC-S.

Второй вариант встречается наиболее часто, поскольку требует меньше усилий при установке.

Заземление начинается от ГЗШ, установленной в ВУ или в щитке дома. На схемах, приведенных на рис, 11.11 — 11.13, видна разница между проведением заземления от ВУ или домашнего щитка.

Наилучшим вариантом все-таки является тот, когда заземление делается на опоре, с которой идет линия к дому.

Если заземление сделано непосредственно в доме, то при отгорании ноля на линии, например где-нибудь возле подстанции, нолем окажется провод, который ведет от столба к дому, и вообще вся нейтраль в доме (рис, 11.14). «Ну и что? Ноль он и есть ноль», — скажете вы. Не следует забывать, что на линии, ведущей от подстанции до вашего частного дома, есть еще подключения к другим домам. Вся нагрузка, которая ложилась на нолевой провод ЛЭП, ляжет в этом случае на ноль, находящийся в вашем доме. Если же заземление установлено от шины в ВУ, нагрузка ляжет на провод, который ведет от линии к шине, а он, как правило, по сечению соответствует проводу на линии.

Система ТТ используется только в частных домах. Ее установка сопряжена с некоторыми трудностями, в частности урегулированием такой системы в организации электроснабжения. Дело в том, что система ТТ должна пройти апробацию и быть заверена специалистом из технадзора. Чаще всего многие организации предлагают такую систему заземления без вмешательства со стороны владельца дома, конечно, не забыв при этом взять плату за ее монтаж. Если постараться, то можно выполнить эту работу самостоятельно, но после окончания придется ее проверить при помощи все той же организации и заверить документально.

Если вспомнить систему TN-S, то ТТ очень на нее похожа. Отличие в том, что проводник заземления не уходит на подстанцию к заземлителю, а располагается непосредственно на участке рядом с домом. На подстанции система заземления сделана специалистами по всем нормам ПУЭ. На личном участке придется сделать то же самое (рис, 11.15).

Очевидно сходство с системой TN-S — провод заземления не контактирует с нолевым и фазовым, а существует сам по себе (рис, 11.16).

ВНИМАНИЕ!

Использование УЗО при системе заземления ТТ является обязательным.

Теперь следует разобраться, куда ведет провод, который уходит в землю от шины заземления, расположенной в домашнем щитке. Заземление — это вовсе не пруток арматуры, воткнутый в землю, с привязанным к нему в виде изящного бантика проводом заземления. Чтобы создать полноценный контур заземления, нужно приложить гораздо больше усилий.

Есть всего 2 варианта, как это сделать. Первый из них трудоемкий, но его можно выполнить самостоятельно. Второй выполнят специалисты, но, конечно, не бесплатно. Выбор за вами.

Рассмотрим такой вариант: заземление состоит из заземляющего провода и заземлителя.

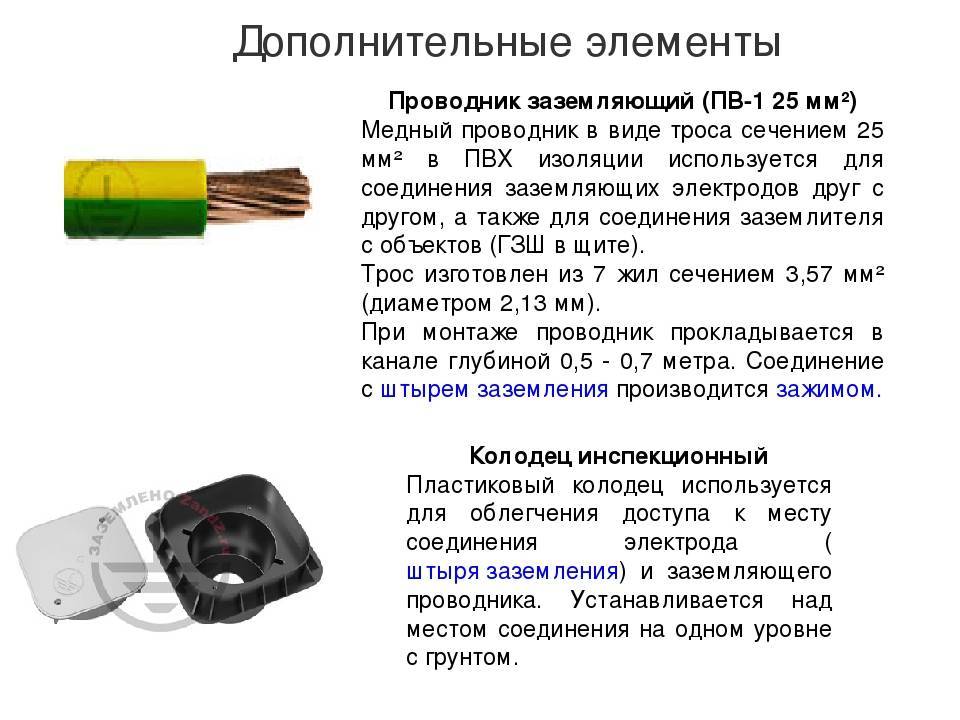

Заземляющий провод должен быть с сечением жилы не меньше сечения фазовой жилы кабеля, проложенного в доме, но и не больше. Этот провод подключается к шине заземления в распределительном домашнем щитке. К данной шине сходятся все провода заземления от электроприборов.

Заземлитель — это стальная конструкция, которая выравнивает потенциалы в случае появления в заземляющем контуре напряжения. Именно поэтому она должна иметь достаточно большой контакт с грунтом. Далее производятся очень сложные расчеты: определяется сопротивление грунта, какая конструкция и на какую глубину должна быть установлена. Совершенно разные случаи, когда грунт — сухой песок и влажный чернозем. При первом варианте понадобится очень массивная конструкция, при втором — небольшой арматурный прут, вбитый неглубоко. Чтобы не возиться с расчетами, преодолевая сложнейшие электротехнические формулы, можно сделать конструкцию, которая удовлетворяет всем требованиям практически при любых условиях. Монтировать такой заземлитель надо так: взять 3 уголка, каждый длиной не меньше 3 м и размерами полок не менее 50 х 50 мм. В качестве замены уголка подойдет обычная труба диаметром 16 мм и толщиной стенки не меньше 3 мм (чтобы не разбить вершину трубы кувалдой). Еще понадобятся 3 куска уголка по 3 м, с размерами полок 40 х 40 мм.

Далее нужно прокопать траншею от дома до места, где будет вкопан заземлитель. Эта траншея должна быть глубиной не менее 0,5 м и примерно такой же ширины — так удобнее. Затем в местах, где будут вбиты штыри, выкапываются ямки одинаковой с траншеей глубины — по 0,5 м. Эти ямки необходимо соединить между собой канавками, по которым пройдет соединяющий штыри уголок.

После этого надо сделать самое трудное — вбить трехметровый уголок в землю так, чтобы над дном ямки его конец возвышался не больше чем на 15-20 см (рис, 11. 17).

Чтобы легче это сделать, концы уголка затачиваются в острие. Понадобится широкая устойчивая стремянка или козлы, чтобы забивать с них уголок. После того как он вбит на нужную глубину, все 3 отрезка размерами 40 х 40 мм соединяются между собой уголком при помощи сварки. В итоге получается равносторонний треугольник размером 3 х 3 х 3 м (рис, 11.18).

Вершина одного из уголков заранее просверливается для соединения с заземляющим проводником. Такое соединение выполняется при помощи болтового зажима. Для этого конец оголенной

жилы заземляющего проводника надо запрессовать в наконечник с подходящим под болт отверстием. Затем закопайте траншею и ямки и поставьте знак, обозначающий место, где спрятан заземлитель и проводник до дома, чтобы в дальнейшем не нарушить его при каких-либо работах.

ВНИМАНИЕ!

При выполнении работ нанятым электриком необходимо проследить, чтобы в грунт рядом с заземлителем не добавлялась пищевая соль. Это делается для того, чтобы снизить сопротивление заземлителя, улучшив его контакт с почвой. Якобы заземлитель должен пройти испытание на замер сопротивления. Не следует так делать! Солевой раствор за несколько лет разъест металл заземлителя, который потеряет свои свойства.

ПРИМЕЧАНИЕ

Необязательно выполнять заземлитель в виде треугольника, можно забить уголок и линией в ряд. Необходимо лишь соблюдать расстояние между уголками — оно должно быть не меньше 3 м.

После того как заземлитель установлен на место, его засыпают грунтом,
лучше — песком, чтобы в дальнейшем облегчить доступ к кабелю (рис, 11.19).

Теперь рассмотрим другой вариант — при этом способе не придется копать землю и вбивать уголок в грунт.

Здесь используется модульная штырьевая система. Это недавнее изобретение, и, следует признать, очень удачное. Чтобы создать наибольшую площадь для соприкосновения грунта с заземлителем, стальной штырь, покрытый медью, забивают на глубину 20-40 м (рис, 11.20).

Для условий средней полосы России это означает, что практически в любом случае данный штырь соприкасается с грунтовыми водами, что резко снижает его сопротивление. Для заземлителя это один из важнейших показателей. Удобство такого типа заземления налицо: не надо копать траншеи, достаточно небольшой ямки 50 х 50 х 40 см (рис, 11.21). Единственное «но» — вбить такой заземлитель молодецкими ударами кувалды не получится. Для этого используется перфоратор со специальной насадкой.

Заземление приборов. Что, зачем и как сделать?

Надёжная изоляция электрических приборов является важной составляющей электробезопасности. Однако, какой бы надёжной ни была изоляции, полностью полагаться на неё нельзя. Происходящие по разным причинам перенапряжения в электрической сети ведут к повреждению изоляции, что несёт в себе прямую угрозу для жизни людей.

Заземление бытовых приборов

Для защиты от поражения электрическим током используют заземление. Достичь электробезопасности можно путём применения заземляющих устройств, состоящих из заземлителей и заземляющих проводников. Заземление может использоваться в сетях, рассчитанных на любое напряжение.

Заземление бытовых приборов в квартире многими людьми рассматривается, как излишняя предосторожность. Однако количество бытовых электротравм, связанных с эксплуатацией техники, имеющей повреждения изоляции, свидетельствует об обратном. Большинство несчастных случаев вызвано одновременным касанием имеющего повреждение изоляции бытового прибора и проводящего предмета. В жилых домах в качестве таких предметов чаще всего выступают радиаторы и трубы центрального отопления, металлические мойки и незаземлённые варочные плиты.

Какие бытовые приборы необходимо заземлять в доме

Большая часть домашнего электрооборудования является источником повышенной опасности поражения электрическим током в быту. Для полного исключения возможных рисков необходимо заземлять стиральные машины, электрические и индукционные плиты, микроволновые печи, персональные компьютеры, бойлеры. Безопасности бойлеров следует уделить самое пристальное внимание. Вода является наилучшим проводником электричества. Нарушение изоляции бойлера приведёт к тому, что, прикоснувшись к водонагревателю человек получит удар электрическим током. Смонтированное заземление примет на себя большую часть тока. Попадание фазы на заземленный бак бойлера ведёт к мгновенному срабатыванию автоматического выключателя.

Зачем нужно заземлять бытовые приборы

Согласно установленным нормативам, напряжение в бытовых электросетях не может превышать 220 В. Бытовые приборы подключаются к сетям через розетки. К каждой розетке идут два провода. Один из них, называемый фазным, является непосредственно токоведущим проводником. Второй провод, называемый нулевым, служит для отвода электричества после того, как замкнутся контакты розетки и выключателя.

При контакте фазного и нулевого проводов вне розетки возникает короткое замыкание. В подобных ситуациях ток достигает больших значений, что ведёт к срабатыванию автоматических выключателей, которые осуществляют разрыв цепи и отключают проводку от источника питания.

Настоящие короткие замыкания случаются довольно редко. Значительно чаще износ изоляции приводит не к замыканию двух проводов, а к появлению токов утечки. В результате появившееся на корпусе бытовых приборов напряжение может привести к поражению электрическим током. Токи утечки должны фиксироваться устройством защитного отключения (УЗО), которое размыкает цепь в случае превышения опасной для человека величины тока.

Правила заземления приборов

Для заземления приборов необходимы специальной конструкции розетки с заземляющими контактами. На таких розетках есть место заземления прибора. Если предусмотрено присоединение провода заземления напрямую к корпусу, обозначение заземления указывается на приборах специальным знаком.

К розетке нужно подвести трёхжильный провод. Современные кабели, используемые для проводки имеют три провода, которые для идентификации маркируются разными цветами. Нулевой провод окрашивают в синий цвет, фазный в коричневый или чёрный. Третий проводник−заземляющий, может быть жёлтым, зелёным или двухцветным (жёлтый +зелёный).

При трёхпроводных сетях в квартире фазу, ноль и заземление нужно брать в распределительной коробке, относящейся к линии розеток. Заземление приборов, в случае когда проводка двухжильная, делается несколько иначе. При двухпроводных сетях, когда заземляющий провод отсутствует, его проводят от электрощита. При этом следует принять во внимание, что сечение медного заземляющего проводника не должно быть меньше 2,5 мм.

Категорически запрещается использовать в качестве заземлителя водопроводные и газовые трубы, или трубы центрального отопления.

Универсальное модульное заземление

При мероприятиях по организации электробезопасности в жилых и промышленных объектах удобно использовать модульное заземление ZANDZ. Этот тип заземлителя состоит из покрытых слоем меди стальных штырей. Все составные части конструкции объединены между собой в единое заземляющее устройство посредством резьбового соединения. При этом сварка элементов заземления не требуется, весь монтаж выполняется силами одного человека с помощью отбойного молотка. Площадь земли, занимаемая заземлителем, составляет менее 0,6 м², благодаря чему можно монтировать модульное заземление в подвалах домов и в непосредственной близости от стен. Медное покрытие заземляющих штырей устойчиво к коррозии, что обеспечивает стабильную работу заземления на протяжении долгих лет.

Возможные вариации выполнения модульного заземления:

Заземление можно приобрести в виде готовых к установке комплектов или отдельных комплектующих.

Правильное проектирование и монтаж заземления жилых и промышленных объектов является основой электробезопасности. Для того чтобы заземление в полной мере выполняло свои функции оно должно быть качественным. Не экономьте на безопасности! Используйте качественное заземление ZANDZ!

Смотрите также:

• Инструкция: заземление и молниезащита для частного дома, дачи, коттеджа
• Системы заземления TN-S, TN-C, TNC-S, TT, IT
• Защита частного дома от перенапряжений
• Молниезащита частного дома
• Найти Эксперта в вашем регионе

Смотрите также:

заземленных цепей — канадская служба инспекции домов

заземленных цепей — канадские службы инспекции домов

Перейти к содержанию

1-800-463-1141 [email protected]

Вы находитесь здесь:

Электрические системы должны быть заземлены, чтобы электричество могло безвредно отводиться в землю. Заземление является важной мерой предосторожности для сведения к минимуму ударов и предотвращения повреждений от молнии, коротких замыканий и неисправной проводки. Без заземления электричество находится под напряжением и передает заряд человеку или предмету, который соприкасается с ним. Это может привести к возгоранию или поражению электрическим током. Заземляющий провод является самым важным элементом электробезопасности в доме. Он обслуживает все электрические розетки, а также должен заземлять все осветительные приборы.

 Как заземлить электрическую систему?

Наиболее распространенным способом заземления электрической системы является подключение заземляющего провода к трубе холодной воды. Чтобы заземлить электрическую систему, все белые нейтральные провода соединяются на главной сервисной панели с металлической полосой, называемой нейтральной шиной. Для обслуживания на 100 ампер требуется оголенный медный заземляющий провод № 6, который проходит от нулевой шины к металлической трубе подачи холодной воды, уходящей в землю. Согласно CEC 10.114 от 2018 г., для обслуживания на 200 ампер требуется провод №6 CU (№4 AL) для заземляющего проводника и соединение 100–200 А (таблица 16). Провод крепится к трубе заземляющим зажимом из меди, бронзы или латуни. Медный заземляющий провод оголен, потому что он не нуждается в изоляции, так как он уже заземлен. Когда водопроводная труба пластиковая, заземляющий провод проходит от нулевой шины к паре металлических стержней снаружи, вбитых в землю на четыре фута. Это называется двойным заземлением. В старых домах довольно часто можно найти заземляющий провод, подключенный к металлической медной или оцинкованной водопроводной трубе, которая находится рядом с электрическим щитом. По нынешним нормам он должен быть подключен перед первым запорным краном, ведущим в дом.

Затраты и меры предосторожности

Если в доме требуется электрическая модернизация или заземление системы, эту работу должен выполнять квалифицированный электрик. Важно запросить подтверждение сертификации в провинции Онтарио. Электрики участвуют в Программе авторизации гидроэлектростанций. Бирка на сервисной панели указывает, кто выполнял электромонтажные работы, и подтверждает, что они были проверены и одобрены компанией Ontario Hydro. При вводе в дом пластиковых труб с током 100 ампер требуются двойные заземляющие стержни, соединенные сплошным неразрезанным проводом. Стоимость модернизации электроснабжения с 60 ампер до 100 ампер начинается примерно с 800 долларов США, включая разрешения.

Стоимость может увеличиться в зависимости от того, насколько далеко от главного щита находятся входящие провода и насколько близко к главному щитку находится водопровод. В большинстве случаев заземление 200-амперной сети просто включает в себя добавление второго зажима заземления, где заземляющий провод присоединяется к водопроводной трубе.

Плата за гидроинспекцию в размере 96 долларов США требуется для любых электромонтажных работ. Эта плата варьируется от одного города к другому.

О розетках

Наиболее распространенным типом розетки в старых домах является розетка с двумя отверстиями, в которую можно вставить две отдельные вилки. Розетка этого типа не заземлена, и в нее нельзя безопасно вставить трехштырьковую вилку, если она не оснащена правильно установленным заземляющим адаптером. Розетки с заземлением впервые появились в 19 в.50-е годы. Поскольку промышленная революция привела к появлению новых приборов и электрических технологий, домам потребовались более крупные электрические сети. Перегруженные розетки вызывали скачки напряжения, которые приводили к перегоранию предохранителей и отключению цепей. Заземленная розетка была введена для предотвращения выхода из строя всей системы из-за перегрузки одной розетки.

Новые дома должны быть оборудованы заземленными розетками с тремя отверстиями. Эти розетки имеют отверстие для заземляющего штыря, тогда как двухконтактные гнезда имеют разные размеры. Это делается для того, чтобы вилку можно было вставлять только правильным образом, обеспечивая правильную поляризацию. Полярность достигается при соединении горячего и нейтрального проводов цепей электропитания с соответствующими горячим и нейтральным проводами прибора.

Страховые требования

Во многих домах старше 40 лет есть 60-амперная сеть, в которой используется распределительная проводка с ручками и трубками. Электропроводка с ручкой и трубкой была первым типом электропроводки, используемой в домах. Хотя это может работать, изоляция может быть хрупкой, и этот тип проводки не имеет заземляющего проводника. Большинство страховых компаний не будут страховать дом, в котором есть 60-амперная проводка или проводка с ручкой и трубкой. Они потребуют минимальной модернизации этой системы электропроводки в подвале, где она выставлена.

Перейти к началу

Вершина

Заземляющий провод: что он делает и как работает

Почему важно электрическое заземление

Не все электрические соединения имеют заземляющий провод.

В этой статье наши электрики из Premium Electric обсудят, что делает электрический заземляющий провод, что означает заземление и почему требуется надлежащее заземление.

Мы обещаем, что все будет просто и не будет слишком сложно.

Электричество в вашем доме

Для начала стоит объяснить , как работает электричество в доме .

Электрический ток поступает от вашего поставщика и поступает в ваш дом через счетчик электроэнергии BC Hydro. Затем электричество проходит через ваш электрический щит , который распределяет электричество по электропроводке вашего дома.

Большинство электрических цепей в вашем доме содержат эти 3 провода.

• Горячий/активный провод (черный/синий) – несет отрицательный заряд
• Заземляющий/нейтральный провод (белый или серый) – несет положительный заряд обратно на землю
• Заземляющий провод (медный провод) – защитный резерв для возврата положительного заряда на землю в случае неисправности

См. статью о проводке с цветовым кодом в Канаде .

Электричество состоит из электронов, которые имеют отрицательный и положительный заряд.

Если вы помните из уроков естествознания, природа всегда стремится к равновесию. Электричество стремится вернуть свои электроны на землю, чтобы разрядить избыточную энергию и достичь баланса.

При нормальной работе электрический ток возвращается в землю через заземленный или нулевой провод. Тем не менее, в случае короткого замыкания или скачка напряжения дополнительный заземляющий провод обеспечивает запасной вариант.

Как работает заземление?

В идеальном мире электрические цепи будут беспрепятственно перемещать электричество по проводке вашего дома, но всякое случается.

Электрический скачок или короткое замыкание могут вызвать временный сбой в этом пути, заставив положительный заряд искать альтернативный путь.

Вам это не нужно, потому что альтернативным путем может быть прибор, что-то легковоспламеняющееся или вы сами. Электрическое заземление обеспечивает резервный путь, отводя электрический ток в безопасное место.

В типичной электрической системе может быть переменный ток (AC) и/или постоянный ток (DC). Переменный ток используется в большинстве бытовых и коммерческих электрических систем и меняет направление на определенной частоте.

В электрической системе переменного тока заземляющий провод соединяется с заземляющим стержнем (или электродом), который обычно представляет собой металлический стержень, вбитый в землю. Заземляющий электрод используется для создания низкоомного соединения с землей, что помогает рассеять любой избыточный электрический ток, который может присутствовать в системе.

Заземляющий провод также подключается к металлическому корпусу или корпусу электрического оборудования, такого как приборы, осветительные приборы, розетки и электрощит.

Что делает провод заземления?

Электрический заземляющий провод — это проводник, который соединен с землей или землей и используется для отвода избыточного электричества от электрической системы в землю. Это помогает защитить людей и оборудование от поражения электрическим током и короткого замыкания.

В случае короткого замыкания или другой неисправности в электрической системе избыточный ток будет течь через заземляющий провод в землю, а не через оборудование или людей, которые могут к нему прикасаться. Это помогает предотвратить поражение электрическим током и другие опасные ситуации.

По сути, заземляющий провод обеспечивает альтернативный путь для прохождения электрического тока к земле.

Почему важно электрическое заземление?

Заземление вашего дома чрезвычайно важно. Это помогает предотвратить повреждение, возгорание и поражение электрическим током во время электрической неисправности. Незначительные электрические неисправности могут произойти в любое время из-за удара молнии, скачка напряжения, внезапного отключения электроэнергии или короткого замыкания.

Электрическое заземление обеспечивает резервный путь на случай нарушения нормального пути. Заземляющий провод обеспечивает путь с наименьшим сопротивлением для возврата тока в землю, чтобы он не попал в другое место, где он может причинить вред людям или имуществу.

Помимо обеспечения защиты от поражения электрическим током, заземляющий провод также помогает защитить от возгораний, связанных с электричеством. Если возникает электрическая неисправность, избыточный ток будет направлен на заземляющий провод и в землю, а не накапливаться в электрической системе и потенциально вызывать пожар.

В целом заземляющий провод является важным компонентом любой электрической системы и играет жизненно важную роль в защите людей и оборудования от поражения электрическим током и возгорания. Для обеспечения безопасности электрической системы важно убедиться, что заземляющий провод правильно установлен и обслуживается.

Что нужно заземлить?

Электропроводка вашего дома построена с использованием этой системы заземления в соответствии с современными нормами электробезопасности. Кроме того, многие электронные и бытовые устройства также имеют эту форму защиты.

Инструменты или устройства с третьим контактом на вилке шнура питания означают, что устройство имеет систему заземления и может быть подключено к заземленным розеткам. Все, что не имеет этого третьего контакта, обычно имеет двойную изоляцию, чтобы свести к минимуму риск короткого замыкания.

Если у вас новый дом, вам, вероятно, не нужно беспокоиться о системе заземления. Надлежащее электрическое заземление является стандартной практикой в ​​наших строительных нормах и правилах Британской Колумбии на протяжении многих лет.

Однако, если ваш дом был построен в 1960-х годах или раньше, в нем все еще могут быть незаземленные розетки. То же самое касается любых самодельных или некачественных электромонтажных работ. Вот почему всегда важно нанимать профессионального электрика для всех обновлений электропроводки дома .

Электрическое заземление необходимо для обеспечения безопасности вас и вашей семьи. Это универсальный резервный путь для электрического тока в случае короткого замыкания или других электрических неисправностей.

Создавая безопасный и постоянный путь для прохождения электрического тока, провода заземления помогают предотвратить возгорание, повреждение имущества и поражение электрическим током.

Беспокоитесь о системе заземления вашего дома?

Свяжитесь с нашей командой профессиональных электриков в Premium Electric. Мы здесь, чтобы помочь! Позвоните нам в 604-308-6195 .

Связь с Premium Electric

Ради вашей собственной безопасности и безопасности вашего дома и семьи не пытайтесь самостоятельно выполнять электромонтажные работы. Всегда нанимайте профессионального электрика.

Наши электрики связаны и сертифицированы, и все наши электрические работы выполняются в соответствии с кодом технической безопасности BC .

Если вы являетесь домовладельцем или владельцем бизнеса в GVRD или долине Фрейзер и вам нужен электрик, мы можем помочь.
