Какой сечение провод использовать для проводки в доме: подбор типа провода и сечения

Характеристики электропроводок. Сечение кабеля по мощности

Материал жилы! В бытовых условиях, при ремонте или замене электрики в Санкт Петербурге чаще всего используются алюминий, медь и алюмомедь. С первыми двумя все понятно, но вот что такое алюмомедь?
  Это не сплав, как можно подумать сначала, поскольку тяжелый и легкий металлы соединяются крайне плохо, а композитный материал, состоящий из алюминиевого сердечника и покрытый сверху слоем меди. Зачем соединять эти два материала, станет понятно после рассмотрения их свойств.

Алюминий — прекрасный материал: легкий, дешевый, обладает вполне приличной электро проводимостью, хорошо отдает тепло, химически стоек. Однако есть несколько «но», существенно подмачивающих репутацию данного металла.

1. Говоря о характеристиках электропроводок нужно заметить что алюминиевый провод не может быть гибким. Вспомните, как хорошо переламывается проволока из этого материала, если перегнуть ее несколько раз. Вывод простой — такие провода используют только в стационарных установках и там, где нет острых углов поворота кабеля при прокладке.

2. Алюминий окисляется на воздухе. Оксид алюминия — тугоплавкая пленка темного цвета, образующаяся на поверхности металла и являющаяся диэлектриком. В местах контакта может серьезно препятствовать течению электрического тока. Отсюда и излишний перегрев, и риск потерять контакт в местах соединения.

3. Алюминий — прекрасный проводник, но только в случае, если не содержит примесей, чего добиться очень трудно. По сравнению с медью этот металл обладает проводимостью, меньшей в полтора раза.

Медь наряду с многочисленными плюсами обладает не меньшим количеством минусов. Достоинства: проводимость выше, чем у алюминия, гибкость, не образует оксидной пленки. От гибкости зависит толщина жилы. Алюминиевые проводники не могут быть тоньше 2,5 мм2, а из меди можно изготавливать жилы толщиной 0,3 мм2. Недостатки: дороговизна, высокая плотность, а следовательно, и вес, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммы соединения.

Алюмомедь — механический композит, состоящий из алюминиевого сердечника и медной рубашки, которая занимает 10 % от объема жилы. Сочетает в себе положительные качества алюминия и меди. Минусы: по всем показателям уступает проводникам из отдельных металлов. Плюс: низкая стоимость. Рассмотрев основные характеристики электропроводок, рассмотрим сечение кабеля по мощности:

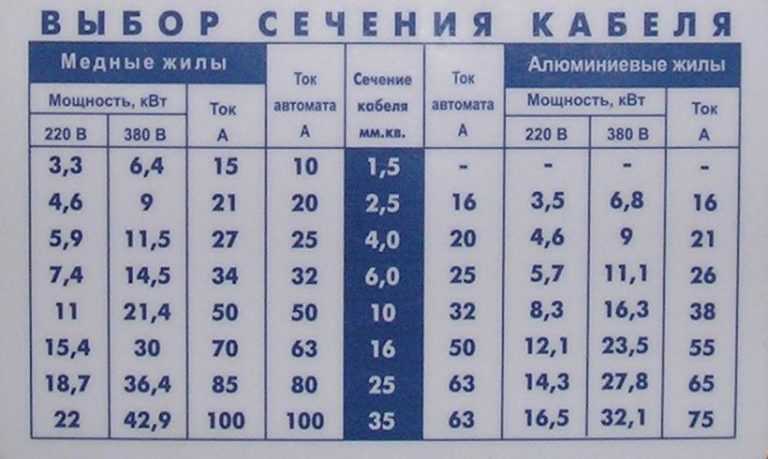

Таблица 1. Зависимость сечения кабеля от силы тока:

Сечение токопроводящей жилы, мм2Медные жилы проводов и кабелей
Напряжение 220 ВНапряжение 380 В
сила тока, Амощность, кВтсила тока, Амощность, кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033,0
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066,0260171,6
2,5204,41912,5
4286,12315,1
6367,93019,8
105011,03925,7

Сечение кабеля по мощности! Провода и кабели выпускаются с сечением жилы от 0,3 до 800 мм2. В быту, при замене старой проводки такие крайние значения не используются. Крайние показатели для дома — это проводники с сечением жил от 0,35 до 16 мм2, редко — 25 мм2. Прежде всего толщина жилы зависит от напряжения и силы тока. Зависимость здесь простая: чем больше по характеристики сечение кабеля по мощности, тем выше проводимая нагрузка. Расчет необходимого сечения кабеля по мощности в зависимости от нагрузки производится по сложным формулам, поэтому все данные по этому вопросу показаны в табл. 1. В табл. 2 представлены более подробные данные о зависимости нагрузки от сечения медных проводников.

Таблица 2. Сечение проводов, сила тока, мощность и характеристики нагрузки

Сечение медных
жил проводов и кабелей, мм2
Допустимая длительная сила тока нагрузки для
проводов и кабелей, А
Номинальная сила тока автомата защиты, АПредельная сила тока автомата защиты, АМаксимальная мощность однофазной нагрузки при U = 220 В, кВтХарактеристика примерной однофазной бытовой нагрузки
1,51910164,1Группы освеще­ния и сигнали­зации
2,52716205,9Розеточные груп­пы и электриче­ские полы
43825328,3Водонагреватели и кондиционеры
б46324010,1Электрические плиты и духовые шкафы
1070506315,4Вводные пита­ющие линии

Количество проволок в жиле! От их числа зависит гибкость кабеля или провода. Чем больше количество проволок на единицу сечения, тем гибче проводник. Различают жилы гибкие и с повышенной гибкостью, использующиеся при изготовлении шнуров. Соответственно, если от проводника требуется держать форму, например при монтаже распределительных щитов, применяются однопроволочные жилы.

Индикация! Это важная функция изоляции. Все ТПЖ заключены в оболочку различных цветов, так что не приходится гадать, какая жила выходит с разных сторон кабеля. Кроме того, цветовая маркировка несет информационную нагрузку.

  В разных видах кабеля жилы имеют различную окраску. Однако, как правило, в трехжильном они белого, желтого и красного цветов. Белый принимается за фазу, красный — ноль, желтый или желто-зеленый — провод заземления. При другой гамме устойчивым цветом привязки считается желто-зеленая ТПЖ, а другие цвета, как правило, распределяются по вкусу монтирующего цепь. Главное при этом — запомнить или записать, какой цвет к чему относится, чтобы не ошибиться впоследствии.

КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

Какой провод использовать для проводки в доме: конструкция, виды, выбор сечения


Какой провод использовать для проводки в доме: конструкция, виды, выбор сечения


Владельцы частных домов и коттеджей должны понимать, что правильная проводка является одним из самых важных аспектов комфорта. Чтобы ваше жилье было обеспечено надежной и безопасной проводкой, необходимо выбрать подходящий кабель для освещения в доме и питания бытовых электроприборов.

  1. Первое, на что следует обратить внимание при выборе провода для проводки в частном доме – его сечение. Нужно, чтобы оно соответствовало мощности электроприборов, которые будут использоваться в доме. Чем больше мощность, тем большее сечение должен иметь провод.
  2. Второе, что необходимо учитывать – материал, из которого изготовлен провод. Для домашней проводки наиболее подходящими материалами являются медь и алюминий. Медный провод обладает высокой электропроводностью и устойчив к окислению, а алюминиевый более дешевый и легкий.
  3. Третье, что нужно учесть – тип провода. Существует несколько типов: моножильный, многожильный и кабельный. Моножильный провод состоит из одной жилы и обычно используется для подключения отдельных электроприборов. Многожильный провод состоит из нескольких жил и применяется для общей проводки в доме. Кабельный провод представляет собой несколько многожильных проводов, объединенных в один кабель.
  4. Не менее важны стандарты безопасности. Провод должен соответствовать этим стандартам и иметь необходимые сертификаты качества. Также нужно убедиться в том, что он установлен правильно.


Всегда следуйте рекомендациям профессиональных электриков и выбирайте только качественный и сертифицированный провод.

Электрокабели для частного дома


Кабели являются неотъемлемой частью любого дома или офиса, где требуется электроснабжение. В данной статье рассмотрим наиболее востребованные виды электрокабелей для частного дома.

  1. Кабель ВВГ – многожильный кабель, который применяется для проведения электропроводки в жилых помещениях. Он имеет достаточно высокую степень безопасности и надежности для использования внутри жилого дома.
  2. Электрокабель NYM обладает высокой гибкостью и устойчивостью к механическим повреждениям, что позволяет использовать его в труднодоступных местах.
  3. Кабель ПУНП используется для подключения бытовой техники и осветительных приборов. Он имеет высокую степень безопасности и устойчивости к перегрузкам, что делает его разумным выбором для использования в домашних условиях.
  4. Электропровод бронированный ВБбШв – это кабель, который применяется для проведения электропроводки в условиях повышенной влажности и механических нагрузок. Он имеет высокую степень защиты от коррозии и устойчив к воздействию агрессивных сред, что делает его подходящим для использования во влажных помещениях, таких как погреба и подвалы.


Выбор электрокабеля для дома зависит от конкретных условий эксплуатации. Но, независимо от того, какой кабель для освещения в доме или подключения бытовой техники выбран, необходимо доверять только проверенным изготовителям, чтобы гарантировать высокое качество и безопасность продукта.

Выбор сечения проводки в частном доме


Перед выбором сечения проводки надо определиться с мощностью электроприборов и общей потребляемой мощностью в доме. Согласно нормам, установленным в России, минимальное сечение провода для сети 220 В должно быть не менее 1,5 кв. мм, для розеток – 2,5 кв. мм. Однако, если в доме планируется использовать большое количество электроприборов, то следует увеличить сечение провода.


Для определения необходимого сечения можно воспользоваться специальными таблицами. Также следует учитывать длину провода и количество точек подключения. Чем дальше расположена точка от электросчетчика, тем больше должно быть сечение провода.


Следует помнить, что выбор сечения также зависит от типа проводки. Если используется алюминиевый провод, то его сечение должно быть больше, чем у медного.


Необходимо учитывать условия эксплуатации: если проводка проходит в земле или при повышенной влажности, требуется большее сечение провода, чем в обычных условиях.


Важным моментом является подключение проводки. Необходимо обратить внимание на качество контактов и соединений, а также на правильность заземления. Неправильное подключение может привести к короткому замыканию или возгоранию.


Выбор сечения проводки в частном доме является ответственным и сложным процессом. Требуется учитывать мощность электроприборов, длину и количество точек подключения, тип проводки и условия эксплуатации. Специалисты из нашей компании не только проконсультируют, какой кабель использовать для освещения в доме и работы бытовой электротехники, но и правильно установят проводку.





    Назад к статьям

    Руководство по размерам проводов и важная информация

    При установке сети на 200 А вам понадобится медный провод сечением не менее 3/0 AWG или алюминиевый или алюминиевый провод с медным покрытием сечением 4/0 AWG. Допустимая сила тока медного провода 3/0 составляет 225 ампер, а допустимая сила тока алюминиевого провода 4/0 — 205 ампер.

    • Медный провод 2/0 AWG не исключен полностью, но его сила тока составляет 195–200 А, что соответствует максимальной нагрузке, поэтому использование меди 3/0 AWG является лучшим вариантом.
    • Для заземляющих проводников минимальный размер составляет 4 AWG для медных проводников и 2 AWG для алюминиевых или алюминиево-медных проводников.
    • Если вы планируете прокладывать кабели на большие расстояния, вы должны учесть падение напряжения на 3%. Для расстояния 100 футов вам может потребоваться увеличить размер медного провода до 4/0 AWG или алюминиевого провода до 250 MCM соответственно. Для расстояния более 150 футов используйте медный провод 250 MCM и алюминиевый провод 350 MCM.
    • Вы можете приспособиться к правилу NEC 220-2, которое гласит, что максимальная нагрузка для любой ответвленной цепи составляет 80% от номинальной. В этом случае используйте кабели с силой тока 250 Ампер. Это медь 350 млн м3 и алюминий 500 млн м3.
    • Кабелепровод для проводов на 200 ампер должен быть не менее 2-2,5 дюймов, так как одновременно проходят три провода.

    Когда достаточно обслуживания 200 AMP?

    200-амперная услуга является стандартным типом услуги для новых домов обычного размера. Он поддерживает все виды электрических потребностей в обычном частном доме без очень большой системы HVAC. Сервис поддерживает дома площадью от 3000 до 3500 квадратных футов. В этих домах есть системы вентиляции и кондиционирования, электроприборы, электроника, зарядное устройство для электромобилей, электроника и современные системы освещения.

    Обновление до 200 AMP Service необходимо при обновлении сервисной панели в обычном частном доме.

    Когда речь идет о коммерческих зданиях, услуга 200 AMP может поддерживать небольшие коммерческие помещения, а именно отдельных арендаторов в коммерческом здании.

    200 А Обслуживание в коммерческих помещениях достаточно для:

    • Небольших розничных магазинов, офисов или кафе с ограниченным электрооборудованием
    • Небольшие мастерские, студии или склады
    • Помещения для арендаторов в более крупном коммерческом здании с обслуживанием усилителя только для территории конкретного арендатора

    200 Amp Обслуживание в коммерческих помещениях недостаточно для целых офисных зданий, ресторанов или коммерческих кухонь, офисов с серверными и спортзалов.

    В промышленных зданиях службы 200-AMP может быть достаточно для небольших производственных помещений с ограниченным оборудованием (небольшое производство одежды) и небольших складских помещений и складов, но для получения хороших результатов лучше выполнить расчет нагрузки.

    Типы кабелей, подходящих для работы с током 200 А

    Как медные, так и алюминиевые кабели могут использоваться для работы от сети до 200 А, если они соответствуют требованиям к размеру.

    Популярные кабели для сети 200 AMP:

    1. Кабель SER для служебного ввода: Кабели для служебного ввода для   200 AMP допустимы как из меди, так и из алюминия. Служат для подключения электросчетчика к главному щиту обслуживания.
    2. Провод THHN/THWN: ток 200 А позволяет использовать провода THHN/THWN из меди и алюминия. Эти отдельные проводники можно использовать внутри кабелепровода для служебных вводов.
    3. Кабель подземного технического ввода (USE-2): Этот тип кабеля предназначен для прямой прокладки и используется, когда проводники технического ввода проходят под землей от электросчетчика к главному щиту обслуживания. Алюминий RHH/RHW-2/USE-2 90°C Изоляция из сшитого полиэтилена 600 В и XLP USE-2 RHH RHW-2 Строительный провод с медным проводником является опцией. USE-2 подходит для всех видов наружного применения и непосредственного заглубления. Кабели UF-B не используются для наружной прокладки в грунте, поскольку они не доступны в размерах, необходимых для панелей 200 AMP.

    Какой размер провода AWG следует использовать для работы с током 100 А?

    Один из наиболее частых вопросов, которые задают покупатели проводов и кабелей: какой калибр провода использовать для 100-амперной сети и какой тип кабеля выбрать? Правда в том, что вы можете использовать многие типы медных и алюминиевых проводов в 100-амперном сервисе. Варианты включают THHN, XHHW, UF-B, USE и SER.

    Типичные размеры проводов для 100-амперной сети: 4 AWG или 2 AWG для медной проводки и 2 AWG, 1 AWG или 1/0 AWG для алюминиевой или медной проводки. Эти размеры также используются для прямого захоронения.

    При выборе размера служебного провода на 100 А помните, что цепь на 100 А при напряжении 240 В может передавать до 24 000 Вт электроэнергии.

    Если длина провода значительно больше, например, более 100 футов, вам следует использовать больший размер из описанных выше размеров, чтобы компенсировать падение напряжения.

    Сечение заземляющего провода для 100-амперной сети отличается. Обычно вы используете медный заземляющий провод 8 AWG или алюминиевый заземляющий провод 6 AWG.

    Где используется услуга 100 AMP?

    Достаточно ли 100 ампер для вашего дома? Ответ зависит от размера вашего дома и ваших приборов.

    Сервисный щиток на 100 А типичен для средних частных домов и квартир с несколькими 240-вольтовыми приборами и базовым кондиционером. Это вполне стандартно для старых домов с ограниченным количеством бытовой техники.

    В то время как для таких домов достаточно 100-амперной сети, для больших домов с комбинацией электрических и газовых приборов и высокой потребляемой мощностью это не является обычным явлением. В этих домах чаще встречаются сети на 150 и 200 ампер. 100-амперное обслуживание не годится для домов площадью более 3000 квадратных футов с центральным кондиционированием воздуха или электрическим отоплением.

    Другие основные области применения сервисной панели на 100 ампер – это отдельные гаражи, мастерские, сельскохозяйственные объекты и временное электроснабжение на строительных площадках. 100-амперный ток также можно использовать для питания различных подпанелей и панелей автоматических выключателей в жилых, коммерческих и промышленных зданиях. В общем, услуга на 100 ампер очень распространена, и вы можете найти вспомогательную панель на 100 ампер повсюду.

    Типы проводов, используемых при токе 100 А

    Провода, используемые при токе 100 А, различаются в зависимости от того, медный это провод или алюминиевый. Оба прекрасно подходят для использования в этих панелях. Для коммерческих применений следует использовать огнестойкие кабели с классом «пленум» или «стояк» и малодымные безгалогенные кабели.

    Типы медных проводов для сервисных панелей на 100 А

    Распространенными типами медных проводов, используемых в сетях на 100 А, являются THHN/THWN-2, USE-2 RHH RHW-2, XHHW, кабель типа MC, медный кабель SER , и кабель UF-B. Последний подходит для подземного обслуживания.

    • В кабелепроводе используются THHN/THWN-2 и XHHW-XHHW-2.
    • USE-2 RHH RHW-2 можно использовать для входа в подземные службы.
    • Медь SER является популярным выбором для панелей и подпанелей. Обязательно выберите кабель с подходящим сечением заземляющего провода.
    • Кабель типа МС имеет защитную броню и может использоваться без кабелепровода.
    • Кабель UF-B используется для подземных коммуникаций и в качестве кабеля для прямой прокладки в грунте.

    Типы алюминиевых проводов для сервисных панелей на 100 А

    Алюминиевый провод для сервисных панелей на 100 А так же хорош, как и медный, если выбрать правильный размер.
