Какой толщины должен быть фундамент для дома из газобетона: толщина плиты, расчет и марка бетона

толщина плиты, расчет и марка бетона

Вместо крупного заполнителя в теле ячеистого бетона присутствует система равномерно распределённых воздушных пор, что и является причиной его отменно низкой теплопроводности. Для жилого дома это очень хорошо, так как стены получаются более тёплыми. Однако прочность у низкоплотного камня всегда ниже, кладка из него хуже противостоит пространственному смещению, сжимающим и изгибающим нагрузкам, поэтому основание под такую кладку должно быть максимально статичным и жёстким.

Лучше всего с этой задачей справляется монолитная плита фундамента. Рассмотрим, как определяется её толщина для дома из газобетона, и из каких этапов состоит заливка.

Содержание

1. Технические характеристики монолитной плиты
2. Какие параметры влияют на расчет плиты
3. Примеры расчета суммарных нагрузок
4. Максимальная и минимальная толщина
5. Расчет песчано-щебневой подушки
6. Этапы строительства монолитного фундамента
7. Форматирование плиты и закладка арматуры
8. Заливка монолитной плиты
9. Заключение
10. Калькулятор дома из газобетона

Технические характеристики монолитной плиты

Плитный фундамент представляет собой сплошной монолит под всем зданием, площадь которого или соответствует его размерам по осям, или увеличена на толщину облицовки цоколя или стен, если они возводятся непосредственно на плите.

• Большая площадь опоры делает такой фундамент наиболее устойчивым – во всяком случае, при строительстве на ровной местности, не имеющей проблем с сейсмической стабильностью. Тем не менее, плита под дом из газобетона, как и любой другой фундамент, должна быть грамотно спроектирована.
• Этот процесс заключается в составлении схемы воздействия и расчёте нагрузок, способных повлечь крен или излом основания. Суммарные нагрузки и берутся за основу при определении толщины плиты фундамента.
• Так как плита ещё и армируется, нужно не только просчитать внешние габариты монолита, но и составить схему его каркаса. Армирование может быть как равномерно распределённым, так и усиленным локально в местах наибольших нагрузок — тут уже всё зависит от габаритов и конфигурации здания и конкретных условий строительства.

Характеристика домов из газобетона. Разновидности домов. Проекты домов из газобетона 9х9. Одноэтажного. С цоколем. С мансардой. С мансардой и цоколем и многое другое

Подробнее

• В основном локализация армирования фундаментной плиты под дом из газобетона осуществляется при проектировании плиты с направленными вниз ребрами. Это даёт возможность уменьшить толщину горизонтальной части – а значит, и снизить расход бетона. Но получить такую экономию даст возможность только профессиональный подход к проектированию.
• При беспроектном строительстве приходится всё делать с запасом прочности, поэтому чаще всего застройщики формируют обычную плоскую плиту с равномерно распределённым армированием. Толщина плиты под дом из газобетона будет зависеть от его габаритов и этажности, именно эти нагрузки и составляют общий вес здания. Так как локальных усилений в такой плите нет, её общий каркас должен максимально обеспечивать плите сопротивление продавливанию.
• Лучше распределять нагрузки и сохранять устойчивость при естественных подвижках грунта, помогает жёсткий подстилающий слой — бетонная подготовка. Это плита толщиной 7-10 мм из низкомарочного бетона, которая является основанием для устройства наплавной гидроизоляции и защищает её от повреждений.
• В масштабном строительстве подбетонка — обязательный элемент подготовки основания к заливке фундамента. При строительстве малоэтажных зданий допускается заменять её профилированной гидроизоляционной мембраной, достаточно прочной, чтобы обойтись без защиты. Её можно укладывать непосредственно на утрамбованный песчаный слой. Защитный ковёр набирается из укладываемых внахлёст полотен, проклеиваемых в швах специальной лентой, и получается вполне герметичным.

Фундамент плита под дом из газобетона, если в нём не предусмотрен цокольный этаж, строится в незаглублённом варианте. То есть, в грунт закладываются только подстилающие слои, а сама плита находится на поверхности. Надёжность плитного основания от этого нисколько не страдает – даже наоборот, ему не приходится противостоять воздействию боковых сил пучения. Снизу от них плита защищена насыпным непучинистым грунтом, а иногда ещё и слоем теплоизоляционного материала – экструдированного пенополистирола.

Вот основные технические характеристики плиты под одноэтажный дом из газобетона:

1. Грунт – любой, в том числе просадочный.
2. Рельеф – ровный. Если уклон, то незначительный. При больших перепадах плиту пришлось бы заливать в ступенчатом варианте, а это технически сложно и дорого.
3. Толщина стен – любая.
4. Класс применяемого бетона по прочности – В22,5.
5. Марка бетона для плитного фундамента по водопроницаемости — W6.
6. Марка пластичности П4.
7. Минимальная толщина плоской плиты для дома 300 мм.
8. Арматурный каркас – объёмный, из стержней AIII d-12 с шагом 200х200 мм.
9. Гидроизоляция – в зависимости от наличия подбетонки (наплавная или мембранная).

Какие параметры влияют на расчет плиты

Толщина плитного фундамента для дома из газобетона определяется путём сопоставления суммарных нагрузок на грунт с его расчётным сопротивлением. Для этого нужно точно знать две вещи: каким будет конструктив дома вплоть до крыши, и какой тип грунта залегает на участке, что даст возможность воспользоваться предлагаемым СНиП нормативным сопротивлением.

Чтобы произвести наглядный расчет плитного фундамента, возьмём для примера такие данные:

• Дом 1 этаж, размер 9*8 м.
• Стены – газоблок D500 толщиной 400 мм, общая площадь 159 м2 (63,6 м3).
• Перегородки – газоблок D600 толщиной 100 мм, общая площадь 96 м2 (9,6 м3).
• Цокольное и чердачное перекрытие балочное, общая площадь 2*72 = 144 м2.
• Кровля двухскатная, угол наклона 35 градусов, площадь 88 м2. Покрытие из мягкой черепицы.
• Снеговая нагрузка по III категории, 180 кгс/м2.
• Грунт на участке – мелкий песок (расчётное сопротивление 0,24 кг/см2).

Примеры расчета суммарных нагрузок

Суть расчёта заключается в том, что нужно все, воздействующие на фундамент нагрузки, суммировать. При этом объёмный вес материала каждой конструкции (или суммы материалов, если она многослойная) можно найти в нормативах. К постоянным нагрузкам добавляется полезная (от мебели и веса людей), и временная (снеговая). Каждое значение умножается на свой коэффициент надёжности, все КН приведены в стандарте 27751-2014.

Вот что получается в итоге, в соответствии с нашими условиями задачи:

• Стены несущие: 63,6 м3*500 кг/м3 = 31800 кг * 1,1 = 41976 кг.
• Перегородки: 9.6 м3*600 кг/м3 = 5760 кг * 1,2 = 6912 кг.
• Перекрытия: 144 м2*150 кг/м2 = 21600 кг*1,1 = 23760 кг.
• Кровля: 88 м2*57 кг/м2 = 5016 кг = 5518 кг.
• Полезная нагрузка (по площади перекрытий): 144 м2*150 кг/м2 = 21600 кг*1,2 = 25920 кг.
• Снеговая нагрузка (по площади кровли): 88 м2*180 кгс/м2 = 15840 кг*1,4 = 22176 кг.

ВСЕГО сумма нагрузок составляет 126262 кг.

Максимальная и минимальная толщина

Допустим, наша плита будет по площади соответствовать дому и формироваться без выступа. Площадь — 72 м2 или 720000 см2. Удельная нагрузка на почву составит: 126262 кг/ 720000 см2 = 0,175 кг/см2. Теперь определяем разницу между полученной суммарной нагрузкой и сопротивлением почвы: 0,24 кг/см2 — 0,175 кг/см2 = 0,065 кг/см2. Это и есть та нагрузка, которую должен компенсировать фундамент.

Несмотря на то, что объёмный вес газобетона втрое ниже, чем кирпича, под него нужен столь же надёжный, и даже ещё более устойчивый фундамент.

Подробнее

Чтобы облечь эту цифру в конкретные формы, нужно:

1. Определить массу плиты: М= 0,065 кг/см2*720000 см2 = 46800 кг.
2. Исходя из удельного веса железобетона (он же и плотность), получить толщину плиты: Т = 46800 кг/2500 кг/72 м2 = 0,26 м.
3. Толщину округляют — в большую или меньшую сторону до ближайшего значения, кратного 5 см. Если округлить в большую сторону, толщина плиты под одноэтажный дом из газобетона получается 0,3 м или 30 см.

Чтобы убедиться, что нагрузка от дома вместе с весом плиты не превысит возможности грунта, требуется выполнить проверку, идя от обратного:

• Вычисляем объём плиты: 0,3 м*72 м2 = 21,6 м3.
• Рассчитываем вес плиты: 21,6 м3*2500 кг/м3 = 54000 кг.
• Находим суммарную нагрузку от фундамента и дома: 54000 кг + 126262 кг = 180262 кг.
• Учитывая площадь фундамента, давление на грунт составит: 180262 кг/720000 см2 = 0,25 кг/см2.

Даже без дальнейших расчётов понятно, что полученная нагрузка немного превысила расчётное сопротивление грунта, так как 0,25 больше чем 0,24. В таком случае, нужно уменьшить толщину плиты фундамента до 25 см, и произвести повторный расчёт уже для этого варианта. В итоге нужно добиться того, чтобы расчётное сопротивление грунта оказалось выше суммарного веса дома хотя бы на 3%. Больше – лучше, нормативный диапазон составляет 3-25%.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

При невозможности добиться такого расклада, проектируют плиту с направленными вниз, и усиленными арматурой рёбрами, за счёт которых можно будет уменьшить толщину её горизонтальной части. Если же грунт слишком слабый, имеет смысл отдать предпочтение свайному фундаменту, опирающемуся на более глубокий прочный пласт.

Расчет песчано-щебневой подушки

Песчано-гравийные подушки под фундаментами устраивают для того, чтобы:

• выровнять дно котлована;
• получить основание заданной плотности и влажности;
• заменить слабый или пучинистый поверхностный грунт на слой лучшего качества.

Для устройства подфундаментных подушек может использоваться один крупнозернистый песок, он также может быть в смеси с гравием или щебнем, или представлять собой отдельный слой, укладываемый поверх щебёночной подушки. Смесовые грунты обычно используют с целью достижения наилучшего качества уплотнения. Технологические карты рекомендуют использовать песчано-гравийные смеси, или прямо на стройке смешивать песок со щебнем в пропорциях 60:40, и укладывать на толщину 30 см.

Делать отсыпки с большей толщиной просто невыгодно. Если слой малопрочного грунта уходит на большую глубину, плиту под газобетонный дом лучше опереть на сваи или отдать предпочтение ростверку.

Отдельным слоем щебень используется только в том случае, когда близко к поверхности подходят грунтовые воды. В этом случае он служит дренажной прослойкой, отсыпаемой на толщину 20 см. При этом толщина песчаного слоя может быть уменьшена до 20 см (но не менее).

Этапы строительства монолитного фундамента

Полный комплекс работ по строительству плитного фундамента состоит из таких этапов:

• устройства временной подъездной дороги;
• завоза механизмов и стройматериалов, размещение их на стройплощадке;
• организации подачи электроэнергии;
• очистки участка и вертикальной планировки;
• разбивки осей фундамента;
• разработки котлована с формированием насыпных подушек (и если надо, подбетонки) с устройством гидроизоляции.
• установки опалубки.
• сборки арматурного каркаса.
• заливки плиты и ухода за бетоном.

Форматирование плиты и закладка арматуры

При самостоятельном исполнении работ опалубку под плитный фундамент собирают из обрезной доски 40 на 100 или 125 мм (в зависимости от толщины плиты). Расчёт должен быть таким, чтобы края опалубочных бортов оказались на 50 мм выше верха плиты. Тогда с внутренней стороны можно отбить по нивелиру уровень заливки, и отметить его саморезами с натянутой леской.

При небольших объёмах работ поверхность монолита и верхней отметки щитов можно совместить. Чтобы края бортов могли служить ориентиром для заливки, они должны быть идеально точно выставлены, но из-за относительной кривизны досок и неравномерной забивки колышков, вывести таким образом единую горизонтальную плоскость получается не всегда.

• Если вы заключите договор на устройство фундамента с подрядной организацией, опалубка, скорее всего, будет инвентарная. Она представляет собой рамную конструкцию: щиты из бакелитовой фанеры, навешиваемые на рамы из коробчатого стального профиля. Соединения щитов между собой осуществляются с помощью клиновых замков, к профилю их крепят саморезами.
• Монтируют щиты по всему периметру плиты, начиная с угловых точек. Снаружи их подпирают подкосами, состоящими из консольных подпорок и распоров, устанавливаемых друг от друга примерно в трёх метрах. Крепление к земле производится грунтовыми шпильками – либо, если это обыкновенный деревянный щит, за счёт удлинённых и заострённых как колышки соединительных брусков.

Какая ширина фундамента под дом из газобетона

Подробнее

• Чаще опалубка собирается до армирования, хотя бывает и после — это монтажники решают сами, что зависит от применяемой технологии сборки каркаса. При использовании готовых сеток более удобно, когда щиты выставлены заранее, в таком случае на них можно произвести не только разметку верха заливки, но и уровней каркаса. Соответственно, контроль правильности установки бортов опалубки должен быть полноценным.
• Для удобства работы сборка каркаса производится по отдельным блокам, по тому же принципу осуществляется и заливка. Последовательность монтажа арматуры выбирается такой, чтобы обеспечить правильность её положения и качественное закрепление.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Как вариант, объёмный каркас может собираться из плоских каркасов, обеспечивающих нужный отступ между двумя уровнями рабочей арматуры, собираемых в сетки из отдельных стержней. Но в таком случае опалубка будет мешать соединять торцы, поэтому её ставят после.

• Нижний ряд устанавливается на пластиковые фиксаторы, которые обеспечат нужный отступ для образования защитной бетонной оболочки. Если под плитой есть подбетонка, 35 мм достаточно; если только ПВХ-мембрана, то слой бетона внизу должен быть не менее 75 мм.
• При поштучном монтаже стержней, в местах их пересечения и присоединения к вертикально установленным плоским каркасам, производятся крепления вдвое сложенной вязальной проволокой. Расстояние между поддерживающими элементами – 400 мм. Обычно их изготавливают из арматуры AI d-8 мм непосредственно на объекте, но могут использоваться и заводские изделия.

Заливка монолитной плиты

При строительстве небольшого по площади фундамента можно, конечно, выполнить бетонирование плиты вручную, замешивая смесь в бетономешалке, и подавая её в опалубку лопатой. Но профессиональные строители делают это с помощью автобетононасоса или крана с подвесными поворотными бункерами вместимостью 1м3.

• Производительность бетононасоса в среднем составляет 20 м3/час, что позволяет за одну смену забетонировать плиту под дом без устройства рабочих швов. Для машины определяют такое место стоянки, чтобы к ней был беспрепятственный подъезд для автобетоносмесителя, подвозящего готовый бетон. Пластичную смесь подают к бетонируемому блоку и распределяют в пределах него с помощью гибкого рукава, начиная с более удалённой точки.

• Высота свободного сбрасывания бетона не должна превышать 1 м. Его укладывают горизонтальными пластами, без разрывов, сразу по всей ширине и высоте блока. Пока один рабочий распределяет смесь, другой следует за ним с глубинным вибратором и уплотняет её. Когда бетонирование достигнет проектной отметки, верхние слои бетона уплотняют виброрейкой.
• Толщина слоя бетона, которую за один раз можно уложить горизонтально, определяется в зависимости от параметров применяемого глубинного вибратора. Слой бетона может быть выше длины его рабочей части не более чем на 25%. Если длина вибрирующего элемента составляет 300 мм — значит, он может уплотнить бетон на глубину 375 мм. Плита под частный дом редко имеет большую толщину, поэтому заливается сразу по всей высоте.

Как рассчитать фундамент для дома из газобетона

Подробнее

• Внедряя вибратор в толщу бетона, избегайте прикосновения к арматуре. Шаг перестановки инструмента не должен превышать полтора радиуса его действия. При этом он должен на 10 см перекрывать границы уже уплотнённого участка.

Перерыв в бетонировании в пределах одного блока недопустим. Зазор во времени между бетонированием двух смежных блоков, при котором можно не обустраивать рабочие швы, составляет 1,5 часа.

Заключение

Во время дождя участок плиты, который в данный момент бетонируется, должен быть защищён от попадания воды. Если такое всё же случилось, размытый бетон придётся удалить и залить нормальный. После схватывания размывание бетону уже не грозит, а увлажнение в тёплую погоду наоборот, создаёт лучшие условия для гидратации цемента.

В жару монолит на протяжении 3-5 дней (в зависимости от температуры) поливают несколько раз в день и 1 раз ночью, ведь наилучшим режимом для твердения бетона является 90% влажность и +18 градусов тепла. Кроме того, открытые поверхности плиты следует защищать от прямых солнечных лучей и высушивания ветром, поэтому монолит после увлажнения накрывается полиэтиленовой плёнкой или засыпается опилками.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой.
Актуальные цены могут быть указаны только в смете по строительству
дома.

Вы можете задать свой вопрос нашему автору:

Толщина плиты фундамента под газобетонный дом

Содержание

1. Как рассчитать толщину плитных монолитных фундаментов.
2. Какие параметры влияют на расчет плиты.
3. Для чего нужно рассчитывать толщину плитного фундамента.
4. Расчет песчано-щебеневой подушки.
5. Пример расчета основных параметров плиты фундамента.
6. Фундамент для дома из газобетона.
7. Особенности фундаментов под газобетон.
8. Заливка монолитной плиты.
9. Свойства монолита.
10. Подготовка к работе.
11. Выкапывание котлована.
12. Засыпка подушки.
13. Монтаж опалубки.
14. Заливка стяжки.
15. Армирование.
16. Заливка бетона.
17. Какой толщины должна быть плита монолитного фундамента?
18. Последовательность расчета толщины будущей плиты.
19. Этапы строительства монолитного фундамента по шагам.

Как рассчитать толщину плитных монолитных фундаментов.

Толщина плиты фундамента под газобетонный частный дом.

Эскиз с указанием толщины плитного фундамента.

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты.

Толщина плиты фундамента под газобетонный дом.

Схема с указанием толщины всех слоев плитного фундамента.

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

• материал будущего здания, это может быть дерево, кирпич или газобетон;
• расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
• расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
• толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента.

Толщина плиты фундамента под газобетонный дом.

Толщина готового плитного основания под здание.

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
3. Площадь поверхностей, которые прямо контактируют с грунтом.
4. Количество строительных материалов
5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки.

Толщина плиты фундамента под газобетонный дом.

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки.

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

• состояние и структура грунта;
• степень промерзания почвы;
• пучение почв и сезонные подвижки;
• влажность почвы и высота залегания грунтовых горизонтов;
• материал дома и суммарная масса здания;
• размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента.

Толщина плиты фундамента под газобетонный дом.

Эскиз оптимальной толщины плиты фундамента.

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Фундамент для дома из газобетона.

Выбор газобетона для строительства дома оправдывается сочетанием большой надежности, хорошей теплоизоляции, малого веса и невысокой стоимости этого материала. Вместе с тем, к выбору фундамента под такую постройку следует отнестись крайне внимательно. Это позволит продлить срок эксплуатации всего сооружения и в полной мере воспользоваться всеми преимущества газобетонных блоков.

Особенности фундаментов под газобетон.

При выборе наиболее подходящего типа фундамента следует учесть некоторые особенности газобетонных стен:

• минимальная ширина газобетонного блока составляет 200 мм. Поэтому даже при строительстве небольших и легких надворных сооружений придется обустраивать фундамент достаточно большой ширины;
• хотя газобетон и способен выдерживать серьезные статические нагрузки, он очень чувствителен даже к небольшим подвижкам основания под ним. Поэтому фундамент должен обладать максимально возможной механической прочностью, не изгибаться под массой дома и не менять геометрию под воздействием пучинистых сил грунта.

В теории, под газобетонные строения можно закладывать абсолютно любой вид оснований: столбчатые, винтовые, мелкозаглубленные ленточные и т.д. Однако на практике из-за особенностей геологического строения почвы на участке далеко не всегда перечисленные типы фундаментов смогут справиться с имеющимися требованиями к ним. Поэтому чаще всего используют монолитную плиту, обеспечивающую наиболее равномерную передачу нагрузок от стен к фундаменту.

Заливка монолитной плиты.

Свойства монолита.

Толщина плиты фундамента под газобетонный дом одноэтажный.

К достоинствам литых фундаментных плит относят следующее:

• большая механическая прочность, предохраняющая газобетон от растрескивания. Даже если под зданием будут происходить подвижки почвы, на геометрии фундамента это никак не скажется;
• пригодность для устройства на любых видах грунтов: глина, торфяник, песок, камень или смешанные;
• полная независимость от глубины прохождения грунтовых вод;
• доступная технология изготовления, позволяющая вести работы без привлечения дорогостоящих специалистов;
• долговечность.

Вместе с тем, нужно учитывать и некоторые недостатки:

• большой объем земляных работ при выкапывании котлована;
• невозможность обустройства заглубленного подвала;
• значительные расходы на материалы.

Подготовка к работе.

К числу подготовительных мероприятий относят:

• расчистку участка от мусора и, по мере возможности, от старых деревьев, которые могли бы помешать подходу техники;
• разметку по углам будущего основания. Размеры выбираются исходя из данных проектной документации для дома. При этом длина каждой стороны фундамента должна превышать длину соответствующей стены дома не менее, чем на 1 м. Это упростит работу при монтаже опалубки.

Выкапывание котлована.

Поскольку площадь основания дома достаточно большая, то объем работы будет ощутимым даже при условии небольшого заглубления. Поэтому будет разумным воспользоваться услугами строительной техники. Однако последние 15 см почвы рекомендуется вынимать вручную. Это позволит непрерывно контролировать глубину котлована и горизонтальность его дна.

Для поверхностного варианта глубина котлована должна составлять 30 см, для заглубленного – 50 см.

Толщина плиты фундамента под газобетонный дом.

ВАЖНО.Если при выкапывании котлована в какой-то точке глубина превысила расчетную, не стоит просто засыпать получившуюся яму грунтом. Гораздо надежнее будет несколько увеличить глубину по всей площади, а затем насыпать более высокую подушку.

Засыпка подушки.

Толщина плиты фундамента под газобетонный дом.

Для поверхностного фундамента будет достаточно засыпать слой песка толщиной 30 см. В случае с заглубленным основанием сначала засыпается 20 см гравия, затем – 30 см песка. Готовая подушка тщательно трамбуется виброплощадкой.

Монтаж опалубки.

Для опалубки рекомендуется применять прочные доски, не имеющие механических повреждений. Качество материала здесь очень важно, поскольку масса заливаемого бетона будет весьма значительной и опалубка должна гарантированно выдержать эту нагрузку. Между собой доски крепятся гвоздями.

Толщина плиты фундамента под газобетонный дом.

Снаружи стенки опалубки необходимо разместить подпорки. Надежность получившейся конструкции проверяется сильными ударами ноги по ней. При ударе ничто не должно шевелиться.

Внутренняя сторона стенок опалубки смачивается водой. Это даст более гладкую поверхность боковой грани плиты.

Заливка стяжки.

Монолитный фундамент потребует заливки двух слоев стяжки. Толщина каждого слоя – 4-5 см.

Толщина плиты фундамента под газобетонный дом двухэтажный.

Приступать к заливке второго слоя можно лишь после высыхания первого. На сухую стяжку укладывается гидроизоляция из полиэтилена таким образом, чтобы нахлест соседних листов составлял порядка 10 см. Запас пленки по краям котлована должен быть не менее 1 м. После этого заливается второй слой стяжки.

Армирование.

Толщина плиты фундамента под газобетонный коттедж двухэтажный.

Каркас выполняется из арматуры класса А-III. Диаметр прута – 10-16 мм, что зависит от этажности дома. В итоге должно получиться два сетчатых поля, образуемых проволочными квадратами со сторонами 15-20 см. Между собой арматура вяжется стальной проволокой диаметром 5 мм.

Толщина плиты фундамента под газобетонный частный коттедж одноэтажный.

Заливка бетона.

Качество и однородность заливаемого бетона имеют первостепенное значение. Чтобы фундамент для дома из газобетона получился максимально прочным, желательно использовать миксер с подающим насосом. Стандартный объем автомиксера – 6-8 кубометров раствора. Подающая стрела бетононасоса может иметь в длину до 30 м. данный параметр лучше уточнить заранее, что позволит точнее спланировать ход заливки и варианты подъезда машины к площадке.

Если по каким-либо причинам воспользоваться миксером невозможно, то для обеспечения непрерывной подачи бетона можно воспользоваться ручным замешиванием в бетономешалке. Однако это потребует привлечения дополнительных рабочих и постоянного контроля качества.

Электрические бетономешалки позволяют получить от 50 до 200 литров раствора за один цикл замеса. Время замешивания – от 3 до 5 минут. Однако следует учитывать, что потребуется дополнительное время на подачу в мешалку цемента, песка, воды и щебня, а также время на разгрузку и доставку к месту заливки. Соответственно, планировать ход заливки нужно исходя из 10-15 минут на цикл замеса. При использовании 50-л бетономешалки на заливку 1 кубометра раствора может потребоваться порядка 5 часов.

Подаваемая смесь распределяется по всей площади опалубки. Упростить эту процедуру можно использованием направляющего желоба. При этом потребуется дополнительное разгребание бетона вручную по всей площади заливаемого фундамента. Хотя раствор и достаточно жидкий, но при попытке заливать его в одну точку на месте подачи будут оседать наиболее тяжелые фракции, а свободно растекаться по арматурному полю водянистая сможет лишь водянистая составляющая. Это чревато появлением неравномерности в прочностных характеристиках плиты и растрескиванием при высыхании.

Толщина плиты фундамента под газобетонный частный дом двухэтажный.

Бетонную смесь сразу же после заливки следует тщательно уплотнить погружным вибратором. Это удалит пузыри воздуха и увеличит прочность бетонной подушки. Не будет лишним дополнительно простучать кувалдой весь периметр опалубки, где прочность имеет особенно ванное значение.

Залитую плиту разглаживают до полной горизонтали. Контролировать данный процесс помогает тонкий слой воды, выступающей из раствора и проявляющей все углубления и возвышенности.

Полностью залить всю опалубку за один рабочий день получается далеко не всегда. Порядок приостановки работы будет зависеть от длительности паузы:

если работа останавливается на срок менее 12 часов, то уже готовая поверхность просто закрывается полиэтиленовой пленкой. Перед продолжением работы пленка снимается, а бетона смывается выступившее «бетонное молочко». Далее заливка продолжается в обычном режиме;

в том случае, когда пауза превышает 12 часов, бетон начнет набирать прочность и придется использовать технологию «холодного шва». Для этого работу начинают лишь после полного отвердения уже залитого объема бетона.

ВАЖНО. Продолжать заливку на слегка подсохший бетон категорически не рекомендуется. Отвердевший слой в этом случае будет иметь совсем малую толщину и лопнет под весом заливаемого свежего бетона.

Монолитный фундамент будет готов к продолжению строительства спустя один месяц. Первую неделю рекомендуется по мере высыхания смачивать его водой. Тем самым получится избежать появления трещин. Оставшиеся свободными концы гидроизоляционной пленки заворачиваются на плиту и припаиваются к ней горелкой.

Воспользовавшись технологией заливки монолитной фундаментной плиты под дом из газобетонных блоков, можно в дальнейшем уже не беспокоиться о просадках отдельных участков основания. Стены останутся в целости, поскольку даже если фундамент и чуть наклонится, то произойдет это сразу по всей площади, не приводя к появлению трещин.

Какой толщины должна быть плита монолитного фундамента?

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Толщина плиты фундамента под газобетонный частный коттедж.

Особенности плитного фундамента.

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Для устойчивых грунтов.

Для сильно пучинистых.

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м 3. что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Толщина плиты фундамента под газобетонный коттедж одноэтажный.

Последовательность расчета толщины будущей плиты.

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

• Анализ и грунта и определение оптимального удельного давления на фундамент.
• Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
• Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
• Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
• Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
• Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Толщина плиты фундамента под газобетонный коттедж двухэтажный.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

• Для гаража – 25 см.
• Легких щитовых конструкций – 15 см.
• Фундамента для дома из бруса – 25-30 см.
• Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам.

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

Толщина плиты фундамента под газобетонный коттедж.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

Толщина плиты фундамента под газобетонный частный дом одноэтажный.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

Рекомендация: Хорошая большая обзорная статья, из нее можно узнать о толщине плиты фундамента под газобетонный частный дом или коттедж, информация подойдет так же и для дач, бань и других зданий и сооружений. Будьте внимательны, не заблудитесь в обилие информации, сделайте правильный расчет вашего строения и выберите оптимальную толщину плиты подходящую именно вам. Зачем вам бессмысленно терять свои кровно заработанные деньги?

Международная ассоциация сертифицированных домашних инспекторов

InterNACHI® — ведущая мировая ассоциация домашних инспекторов. Мы проводим бесплатное обучение онлайн
тестирование и сертификация, развитие бизнеса, маркетинговая поддержка, скидки на все не выходя из дома
инспекционное программное обеспечение для E&O страхования вашего следующего грузовика и многое другое.

62 902 745

Лиды отправлены членам InterNACHI®

InterNACHI® управляет тысячами лидогенерирующих веб-сайтов, которые привлекают участников
тысяч домашних осмотров каждый день.

Загрузите Руководство для участников InterNACHI®

Загрузите руководство по членству на 85+ страницах со всем, что вам нужно знать, чтобы получить
стартовал в InterNACHI: членство, образование, маркетинг, специальные программы,
СМИ, события, партнеры и многое другое!

Начать

Если вы только начинаете, у InterNACHI® есть все, что вам нужно, в том числе:

Онлайн-тренинг  в InterNACHI® House of Horrors®

Сотни часов бесплатного аккредитованного онлайн-обучения

Помощь с получением лицензии домашнего инспектора

Доступ к самой уважаемой в мире программе сертификации инспекторов

Помогите  создать свою компанию , приобрести страховку, получить медицинскую страховку, использовать надежные юридические контракты и т. д.

Эксклюзивные скидки на все необходимые инструменты и программное обеспечение

Бесплатные услуги по разработке логотипа и маркетингового дизайна: InterNACHI® поможет  создать бренд специально для вас

Начните с членства с полным доступом

Заработать больше денег

Если вы уже занимаетесь бизнесом, позвольте нам помочь вам заработать больше денег и сохранить конкурентоспособность:

Дополнительное обучение по инспекции и скидки до  увеличьте плату за каждую проверку

Развитие бизнеса  обучение и инструменты, которые помогут вам получить больше работы и сделать существующие услуги более прибыльными

Эксклюзивный доступ к InterNACHI® Buy-Back Guarantee , проверенному способу изменить правила игры в сфере недвижимости

Бесплатные маркетинговые услуги и услуги со скидкой , включая брошюры, видеорекламу в Интернете, специальные книги для ваших клиентов и многое другое.

Эксклюзивные SEO-инструменты  для повышения позиции в поиске

Прямая работа от InterNACHI® через эксклюзивные партнерские программы

Зарабатывайте больше с InterNACHI®

Развивайте свой бизнес

Если вы являетесь признанным инспектором, который хочет нанять, расширить или продать, InterNACHI® может помочь с:

Групповым обучением  чтобы убедиться, что ваши сотрудники или подрядчики соответствуют стандартам, над созданием которых вы усердно работали

Интеграция со всеми службами  необходимо для управления фирмой с несколькими инспекторами, включая ISN

Сохранение большей прибыли  со скидками на все, что нужно вашему бизнесу, от программного обеспечения до программ для автопарка коммерческого транспорта

Юридические консультации и помощь от профессионалов отрасли для расширения в качестве фирмы с несколькими инспекторами

Наставничество и коучинг для достижения успеха в бизнесе , проводимые отраслевыми экспертами

Коммерческая инспекция  курсы и живые занятия

Развивайтесь вместе с InterNACHI®

Что говорят действующие участники…

»

Если вы не являетесь частью InterNACHI, вы должны быть, потому что обучение не имеет себе равных .

Джереми Бретт из

Инсайт-инспекционные услуги

»

Я понял, какую силу и влияние InterNACHI может дать моему бизнесу…
Мой бизнес, наверное, вырос в три раза.

Бад Кобурн

Экшн плюс инспекции дома

»

InterNACHI® не имеет себе равных в отрасли. У них есть инструменты, ресурсы,
и знания, которые помогут как новым инспекторам, так и опытным инспекторам, стремящимся расти.

Скотт Браун г.

Инспекции дома Brightside

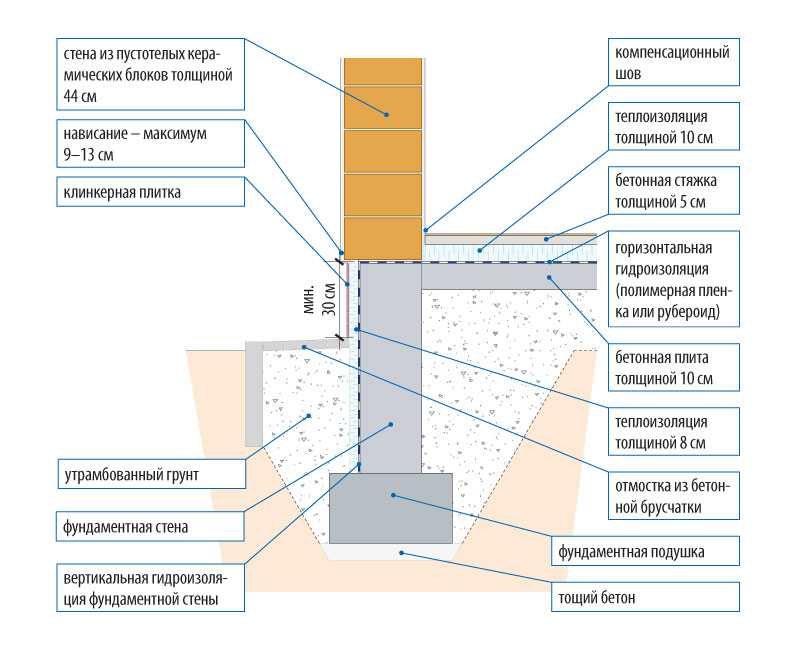

Какова оптимальная толщина стены фундамента?

Хорошо сложенный и прочный фундамент передает нагрузку здания на основание и в землю, противостоит ветру или сейсмическим силам и обеспечивает анкерное крепление надземной конструкции. Прочный фундамент также обеспечивает влагостойкий барьер (в соответствии с действующими строительными нормами) и достаточную устойчивость к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта и воды. Плохо построенный фундамент может привести к значительным структурным повреждениям, подвергая опасности жителей здания и соседей.

Характеристики, влияющие на прочность и долговечность фундаментной стены, включают ширину и глубину нижних колонтитулов, общую прочность фундамента и прочность на растяжение, а также толщину фундаментной стены.

Большинство фундаментов опираются на несколько более глубокие бетонные основания, что придает фундаменту устойчивость. Нижние колонтитулы лежат на нетронутой почве ниже линии промерзания — самой низкой точки фундамента.

Ширина цоколя зависит от грунта и конструкции здания. Двухэтажный дом на умеренно прочном грунте требует более широкого цоколя, чем шире цоколь, тем он может быть толще. Для небольшого одноэтажного дома на сильно плотно утрамбованном грунте может потребоваться цоколь меньшего размера по ширине и толщине. Фундамент правильного размера обеспечит устойчивость дома. Несущая способность грунта и расчетный размер нижнего колонтитула являются ключевыми элементами при устранении трещин и неустойчивости фундамента.

Строительные нормы и правила требуют, чтобы минимальная прочность бетона фундамента на сжатие составляла 2500 фунтов на квадратный дюйм (psi). В регионах, подверженных землетрясениям или экстремальным погодным условиям, часто требуется большая прочность на сжатие. Высокая прочность на сжатие защищает бетон от давящих на него нагрузок. Тем не менее, низкая прочность бетона на растяжение часто требует арматуры для предотвращения трещин от внешних сил, которые растягивают бетон, таких как замораживание и оттаивание почвы или дома и здания на склонах холмов, которые создают значительное боковое давление почвы.

Толщина стены бетонного фундамента играет неотъемлемую роль в ее прочности и долговечности. Местные строительные нормы и правила предписывают спецификации фундамента с учетом условий, влияющих на толщину фундамента.

Минимальная толщина стены фундамента зависит от высоты стены, прочности грунта, материала обшивки, гидростатического давления и напряжения сдвига. Минимальная ширина должна равняться каркасу стены дома.

Традиционная конструкция фундамента

Толщина фундамента должна выдерживать нагрузку от надземных конструкций и подземных сил; однако технические характеристики могут отличаться из-за различий в местных строительных нормах и правилах. Традиционные фундаменты строятся из монолитного бетона или бетонных блоков.

• Типичная минимальная толщина стены фундамента в восемь дюймов относится к стенам в восемь футов или менее, на которые давит не более семи футов грунта.

• Фундаментные стены высотой более восьми футов с более чем семифутовым грунтом, прижимающимся к ним, требуют большей фундаментной стены шириной от 10 до 12 дюймов.

Материалы для облицовки и толщина фундаментной стены

Более тяжелые материалы для облицовки требуют более толстых стен фундамента.

• Для зданий с деревянными, металлическими и виниловыми стенами требуется фундаментная стена толщиной восемь дюймов.

• Кирпичная облицовка требует толщины стены фундамента от 10 до 12 дюймов, оставляя место для выступа, поддерживающего кирпич.

Гидростатическое давление и толщина стенки фундамента

Области с высоким гидростатическим давлением почвы и воды требуют более толстых и прочных стен фундамента (от 10 до 12 дюймов). В некоторых случаях для дополнительной поддержки строительные нормы требуют арматуры. Без надлежащей защиты гидростатическое давление может привести к растрескиванию и изгибу фундамента, значительному разрушению или даже обрушению стены.

Напряжение сдвига и толщина фундамента

Напряжение сдвига на фундамент возникает из-за боковых нагрузок на конструкцию, связанных с ветром и землетрясением. Толщина фундамента должна выдерживать изгиб из-за этих типов давления.

Отделка фундамента

Традиционные стены фундамента представляют собой голый бетон или бетонные блоки. Внутренняя сторона, чтобы соответствовать нормам, должна иметь обвязку, изоляцию и пароизоляцию для завершения стены и соответствия требованиям норм.

Fox Blocks производит прямые и угловые изолированные бетонные формы (ICF) различной ширины, от 6 дюймов до 12 дюймов, подходящие для любой толщины фундамента, любой высоты стен, прочности грунта и облицовочных материалов. Блоки Fox были протестированы и спроектированы для защиты от гидростатического давления, ветра и землетрясений. Стеновые блоки Fox Blocks работают со всеми видами внешней отделки сайдингом, кирпичом, штукатуркой, EIFS, камнем, гипсокартоном или фиброцементом.

Блоки Fox ICF и формирование фундамента

Блок ICF имеет шесть полипропиленовых стяжек (переработанный пластик), сформованных в две изоляционные панели из пенополистирола (16 x 48 дюймов). Чтобы построить фундаментную стену, бригада укладывает блоки друг на друга, соединяя их друг с другом в непрерывном соединении до желаемой длины стены. После установки первого ряда блоков ICF они размещают горизонтальные арматурные стальные стержни, надежно сцепляясь друг с другом в связях блоков. Следующий ряд прямых и угловых блоков затем прочно укладывается сверху по мере возведения стены.

Преимущество блоков Fox

Адаптируемые блоки Fox Блоки ICF допускают различную толщину, обеспечивая оптимальную толщину стенок фундамента для высоты стены, прочности грунта, материала сайдинга, гидростатического давления и напряжения сдвига. Фундамент Fox Blocks ICF обеспечивает превосходную энергоэффективность, качество окружающей среды в помещении, устойчивость к стихийным бедствиям, влаге и вредителям по сравнению с традиционным заливным фундаментом.

Инженерные решения, предоставленные Fox Blocks, предусматривают для большинства проектов 6-дюймовый железобетонный сердечник для фундаментных стен высотой до 10 футов, что обеспечивает значительную экономию по сравнению с традиционной конструкцией из бетона или бетонных блоков без ущерба для устойчивости конструкции.
