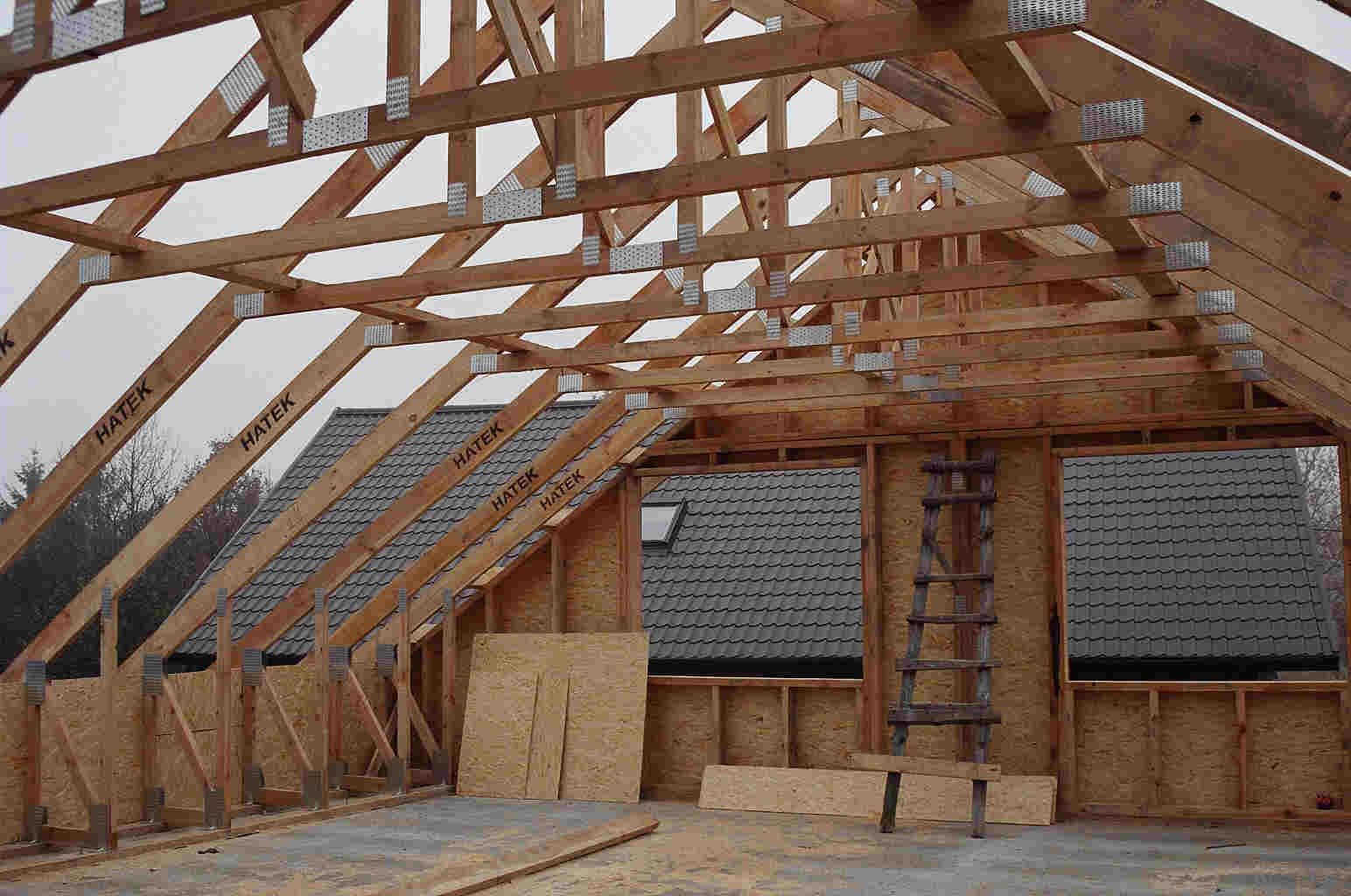

Как сделать крышу каркасного дома своими руками
Наконец дошел я в своем каркасном доме и до крыши. На улице стояло 15 декабря и я понял, что крышу один сделать не успеваю, а скоро пойдет снег (а как потом оказалось, и дождь), поэтому я решил позвать на помощь бригаду знакомых строителей. Забегая вперед, скажу, что, к своему восторгу, основной каркас из 42 стропил с пленкой, обрешеткой и контробрешеткой был поставлен всего за 11 часов силой меня и 4 хлопцев (за контактами этих гигантов обращаться в комментарии или на почту). Сами понимаете, с фотографиями процесса туго, так как за 11 часов не было времени даже поесть или присесть. Задача была жесткая – сделать все за один день.
Но мы и не с таким справлялись.
А теперь обо всем по порядку.
Расчеты по моей крыше я делал в тексте о расчете сечения стропил.
Напомню, изначальные данные:
Дом шириной 8,75 метров + обшивка дюймовкой еще 5 сантиметров = 8,8 метров.
Соответственно, пролеты балок перекрытия:
Напомню, что снеговая нагрузка в нашем регионе 240-320 кг на м2, т.
е. очень серьезная. По расчетам стропило должно быть сечением минимум 176 мм. Поэтому я взял стропила 190×45 мм с легким запасом (вообще, оно было 200×50 мм, но подсохло).
О вырезах в стропилах я рассказывал в тексте как правильно делать вырезы в стропилах.
В теории все звучало достаточно сложно, но на практике парни напилили и сделали вырезы во всех 40 с лишним стропилах за полтора часа и это при том, что многие были кривыми и их приходилось ровнять по всей длине под один размер.
Сейчас подробно расскажу, как шла работа, чтобы вы могли потом использовать.
1. Определяем центр здания с обоих фронтонов, натягиваем ниточку. Ставим по этим ниточкам доску плашмя 150×50, которая будет служить опорой для подконьковой доски и приколачиваем ее к перемычкам перекрытия, а также к лагам перекрытия с произвольным шагом. На следующих фото она будет видна.
2. Выставляем по краям и центру здания опоры под конек (в нашем случае по расчету под угол кровли 26 градусов они составляли 2,1 метра).
По краям здания мы прибили их к обшивке (у меня уже была выпущена обшивка дюймовкой на фронтон), по центру прихватываем опору снизу и делаем для нее укос к перекрытию, чтоб не падала.
3. Подбираем самые ровные доски (в нашем случае хватило двух досок длиной в сумме 12,2 метров, как раз дом длиной 11,25 метров и примерно 45 см с каждой стороны на фронтонный свес).
Выставляем конек.
Качество фото не очень, увы.
4. Сортируем все стропила, делим на 3 кучи: идеальные, нормальные и совсем плохие.
Идеальные берем на первые 2 стропила, которые будут выступать лекалами. Для этого берем первую идеальную доску, делаем вырез под конек и прикладываем к нему, но повыше на 3-4 сантиметра. Теперь снизу другой человек отмечаем место и глубину выреза в стропилине так, чтобы она потом при опускании на 3-4 сантиметра туда села.
5. Теперь 2 лекала получившихся приставляем к коньку и смотрим, есть ли щели. Нет? Отлично, прикладываем их же на другом фронтоне (вдруг дом кривой?).
В нашем случае дом был почти идеален +-5 мм, так что все стропила получились одинаковые.
Отдаем лекала вниз, и там за час нам напиливают еще 40 штук таких же (один бы я пилил их целый день). Выбирают на стропила доски нормальные, в конце пришлось брать совсем плохие, но их подрезали по всей длине под один размер (190 мм).
Итог
Красота, не так ли?
6. После того, как все обычные стропила были поставлены, мы перешли к выносным стропилам (консолям), которые также являются основой для торцевой доски.
Сначала мы их ставим на временную доску, прибитую к стене, и крепим к коньку. А уже после этого натягиваем нитки (чтобы не распирать консоль) и набиваем между выносным стропилом и обычными с обшивкой – перемычки.
Ух высоко!
В итоге они выглядят так:
7. Теперь время добавить под конек временные опоры.
По расчет при моем уклоне и снеговой нагрузки – нужна опора под конек сечением минимум 100×100 с шагом 1100 мм (подсчитано на норвежском софте по расчету нагрузок).
Многие ставят опоры под конек 150×40(как мои временные на фото) , но это неправильно, так как крепость на прогиб в таком случае считается по наименьшему сечению и равно 40 мм, а 40 мм мою нагрузку не держит. Правда есть вариант сделать укосины с двух сторон между каждой каждой опорой, тогда они будут достаточно крепки.
8. Следующим этапом было натягивание гидроизоляции и набивание контробрешетки.
Заметьте, первый коротыш контробрешетки натягивается на конец стропила без гидроизоляции.
Гидроизоляция не доводится до карниза, чтобы крыша лучше проветривалась.
9. И теперь пришел черед обрешетки с шагом 350 мм под металлочерепицу. Ее хлопцы делали со скоростью ветра. Я только успел с напарником сделать все консольные выносы, а они сделали обрешетку на обоих скатов и подгоняли нас.
Ох и устали же все участники этого мероприятия!
А это результат:
В итоге к 22-00 мы сделали все, что хотели и разъехались по домам.
Мне одному осталось доделать карнизы, фронтонные свесы и обрешетку в некоторых местах ну и конечно покрыть крышу металлом.
Таким образом можно сделать каркасную крышу с пролетом 9 метров и несущей стеной посередине.
Если хотите, чтобы эта классная бригада приехала и к вам на стройку, пишите мне (можно в красное окошечко справа экрана)!
