Чертеж каркасного дома: готовый проект своими руками

Объемы строительства каркасных домов растут из года в год, а местами даже превосходят возведение домов из бруса или бревна. Это связано с дешевизной и простотой технологии. Многие выбирают каркасную технологию домостроения, чтобы построить дом своими руками. Это вполне возможно при минимальном опыте, достаточно лишь соблюдать технологию на каждом этапе и использовать чертеж каркасного дома. Если вы уже ознакомились с этим способом строительства, то знаете, что возведение даже простой каркасной конструкции требует четкого проекта. А в случае планировки дома для постоянного или летнего пребывания необходимо иметь чертеж каркасного дома. Нельзя строить дом только по плану в вашей голове. Это приведет к сложностям в процессе работ или может нанести вред прочности и долговечности конструкции.

Содержание

1. Почему так важно иметь чертеж дома?
2. Самый простой чертеж для строительства
3. Элементы чертежа каркасного дома
4. Объемная модель дома
5. Планировка дома
6. План фундамента
7. Чертежи всех стен и перегородок
8. План стропильной системы
9. Чертеж пола, чернового пола, межэтажных перекрытий
10. Как получить чертеж каркасного дома бесплатно?
11. Чертеж каркасного дома по канадской технологии

Почему так важно иметь чертеж дома?

Можно ли начинать строительство дома без проекта? Даже опытные застройщики не возьмутся за работы по монтажу фундамента или возведению стен на готовый фундамент без подробного проекта. В нем уже рассчитаны все нагрузки на основные узлы, предусмотрены соединения между собой несущих конструкций, перегородки, предусмотрены геометрические размеры каркаса под утепление. Без этих параметров невозможно начинать работы. Наверняка вы уже знакомы с каркасной технологией и знаете, что до возведения стен необходимо смонтировать нижнюю обвязку и напольные лаги. Как это сделать, если вам неизвестно расположение перегородок или несущих элементов? Еще сложнее дело обстоит со строительством двухэтажных домов или строений с мансардой. Расчет каркаса в процессе строительства может привести к дефициту необходимых материалов, неточности конструкции, возможно, даже потребуется переделка части каркасной конструкции.

Дом из бруса

23.45%

Дом из кирпича

17.49%

Бревенчатый дом

13.58%

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.83%

Дом из оцилиндрованного бревна

3.43%

Монолитный дом

3.99%

Дом из пеноблоков

3. 99%

Дом из сип-панелей

3.28%

Проголосовало: 3786

Самый простой чертеж для строительства

Даже такое простое сооружение, как пристройка к дому или веранда, сложно сделать без чертежа. Конечно, для таких конструкций не потребуется специального образования или сложного расчета. Достаточно выполнить рисунок с точными размерами основных конструкций. Рассмотрим простой чертеж каркасной веранды.

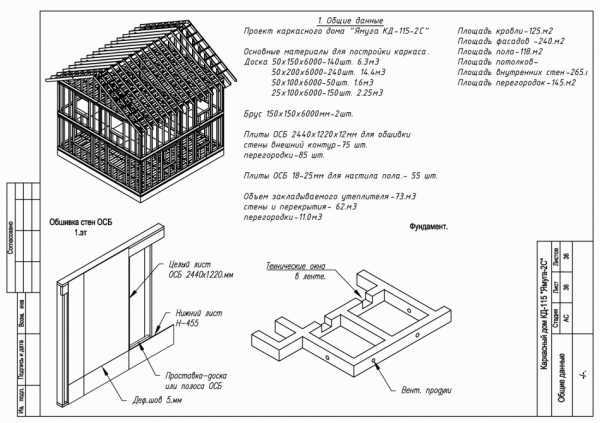

Здесь мы видим прекрасный детальный чертеж с пояснениями. Вынесено обозначение каждого элемента, указаны габаритные размеры между несущими элементами каркаса, указан шаг столбчатого фундамента. Недостаток этого чертежа – отсутствие размеров в вертикальной плоскости: высота балок, длина стропил, высота столбов фундамента на уровне грунта, высота ограждения. Такие размеры достаточно сложно уместить в так называемой 3D модели.

А как вам такой чертеж? Представьте, что для каждой стены и пола сделан чертеж с указанием всех размеров. Насколько это упрощает задачу! А если чертеж снабжен спецификацией, где указаны размеры всех необходимых брусьев? Вы можете подготовить все необходимые элементы, провести их обработку антисептиками и приступать к монтажу с готовыми деталями. А это всего лишь небольшая веранда. Представьте, сколько элементов имеет каркасный дом, и как сложно их учесть, не говоря уже о коммуникациях.

Элементы чертежа каркасного дома

Из чего состоит подробный чертеж каркасного дома? Из множества различных рисунков, каждый из которых имеет свое назначение.

Рассмотрим все основные элементы чертежа каркасного дома на примере двухэтажного жилого дома размером 7.2 на 7.2 м.

Объемная модель дома

Без соответствующего образования и навыков сложно сделать выводы об окончательном виде вашего будущего дома по инженерным чертежам. Поэтому первым чертежом является объемный рисунок будущего дома. Это позволяет заказчику выбрать из множества типовых проектов наиболее подходящий по внешнему виду. Даже дома «встречают по одежке».

В случае заказа проекта у специалиста вам могут предложить проект одного и того же дома с различными вариантами обшивки и кровли.

Планировка дома

После выбора внешнего вида дома необходимо определиться с планировкой. Это один из самых важных элементов проектирования, обеспечивающий комфортное проживание.

Здесь мы видим подробный план расположения всех основных стен и перегородок, размечены дверные проемы. В комплекте с прочими чертежами и спецификациями строительство дома превращается в работу с конструктором, который вы изготавливаете самостоятельно. В случае покупки домокомплекта у производителя на чертежах также указывается маркировка каждой балки.

План фундамента

Возведения дома всегда начинается с монтажа фундамента. Но как правильно его сделать без четкого чертежа? Важно понимать, что сваи или столбы должны располагаться под несущими вертикальными балками.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Конечно, прекрасным планом для фундамента может служить планировка дома, но иногда чертежи дополняются разрезом с подробным планом расположения арматуры.

Чертежи всех стен и перегородок

Развертка стен и перегородок комплектуется по этажам. Здесь мы видим расположение всех промежуточных балок и оконных и дверных проемов. Для каркасного дома особенно важно знать расположение окон, ведь это не сруб, в котором можно пропилить проемы после окончательного монтажа дома под крышу. Места оконных проемов в каркасной конструкции усиливаются брусом большего сечения.

Часто строительные фирмы в комплект чертежей закладывают общий вид каркаса. Ведь для обычного обывателя трудно разобраться с чертежами без общей картины каркаса. Выглядит это примерно так:

План стропильной системы

Предложенный на рассмотрение нами проект имеет только чертеж стропильных балок. Для удобства монтажа также изготавливается чертеж с размерами всех элементов стропильной системы.

Возьмем правильные чертеж стропильной системы от другого проекта, чтобы оценить все его преимущества.

В таком чертеже мы видим размеры и расположения всех стропил, затяжек и подпорок. Даже при отсутствии опыта вы сможете смонтировать по нему кровлю самостоятельно.

Чертеж пола, чернового пола, межэтажных перекрытий

Эти чертежи не сильно отличаются от чертежей стен: разметка балок, диагонали.

• С комплектом чертежей для пола и стен также поставляется разрез стен или пола: схема утепления, применяемые пленки, наружная и внутренняя обшивка, обрешетки и контробрешетки.
• Сюда же могут прилагаться инструкции и чертежи по креплению отдельных элементов между собой.

В итоге мы получаем целую книгу подробных чертежей на 40-50 страниц. Без опыта и соответствующего образования в них сложно разобраться, не говоря уже об их изготовлении. Именно поэтому строительство жилого дома по сложным проектам лучше доверить профессионалам.

Как получить чертеж каркасного дома бесплатно?

Мы уже выяснили, что проект даже небольшого каркасного дома – это большой объем специальных документов. Мы выяснили, что без подробного проекта сложно представить возведение надежной конструкции для постоянного проживания. Но как получить чертежи дома, если для этого не предусмотрены денежные траты? Иногда чертеж особого проекта может обойтись не меньше стоимости фундамента под этот дом. Как выйти из этой ситуации? Можно отказаться от выполнения всех прихотей в пользу стандартного проекта, которые в большом количестве можно найти в интернете. Рассмотрим лишь некоторые из них.

• Небольшой каркасный дом 6х4, скорее, предназначенный для непродолжительного летнего отдыха. Такой каркас не потребует большого количества чертежей. Можете вполне обойтись планом дома и расположением балок.

• Еще один уютный дачный дома 6х4 м. На такой небольшой площади сложно дать волю воображению. Поэтому такие чертежи будут практически идентичными.

• Каркасная технология пришла к нам из Скандинавии. Традиционными финскими домами по каркасной технологии считаются дома с односкатной кровлей.

Строительство одноэтажного жилого дома связано с расширением площади застройки. Вам предлагается каркасный дом 9на 9. На такой площади можно очень гармонично разместить все необходимые для комфорта комнаты для семьи из 3-4 человек. Нашлось даже место под просторную светлую террасу.

• Отдельная история – дома с плоской крышей. Для средней полосы России такие проекты связаны с постоянной борьбой со снегом и льдом. Но такой проект никто не посмеет назвать стандартным. Каркасные дома с плоской крышей всегда будут привлекать взгляды любознательных соседей.

Несмотря на значительные размеры, большую часть площади занимает каркасный навес. Дом больше напоминает просторную квартиру-студию, ведь более 50% жилой площади занимает кухня-гостиная. В проектах каркасных домов с плоской крышей часто используются просторные открытые террасы или балконы.

• Вот еще один пример такого проекта, состоящий уже из двух этажей.

Весьма привлекательный проект. Второй этаж позволил увеличить площади индивидуальных комнат. Но мы по-прежнему видим просторную кухню-гостиную на первом этаже. Возможно, это навеяно распространением квартир-студий. Или, наоборот, такие квартиры стали модными после внедрения вот таких финских проектов.

• Отдельную нишу каркасного домостроения занимают сложные односкатные кровли. Такую форму крыши еще называют классической скандинавской крышей. Рассмотрим проект такого дома 6 на 9 метров

Фактически кровля имеет два ската, но каждый из них сделан на самостоятельной стропильной системе. Это позволяет избежать проблемы борьбы со снегом и в то же время придает дому неповторимый вид. Такие формы кровель являются наиболее сложными для расчета.

Если в доме размером 6х4 сложно представить себе комфортное существование, то каркасные дома размером 6 на 6 вполне могут использоваться для постоянного проживания.

И если на площади в 36 кв.метров сложно разместить все удобства,

то на площади 72 кв. м двухэтажного дома можно разместить личные комнаты для каждого члена семьи.

Чертеж каркасного дома по канадской технологии

Каждый из представленных выше проектов подразумевает возведение каркаса из бруса или сборку дома из стеновых панелей заводского производства на основе таких же каркасов. Для утепления таких домов используются утеплители на основе минеральной ваты.

Но это не единственная технология возведения каркасных домов. Существует еще одна технология, которая пришла к нам из Северной Америки. В основе таких строений лежит использование специальных прессованных стеновых панелей. Утеплителем служат материалы на основе пенополистирола или пенополиуретана. Такие панели обладают хорошей жесткостью и несущей способностью и не требуют дополнительного каркаса из бруса. Брус требуется только для верхней и нижней обвязок, половых и потолочных балок, стропильной системы.

Разберем чертежи каркасного дома на основе канадской технологии на примере двухэтажного проекта 6х8 метров.

Как и в прочих проектах, на первой странице мы увидим объемную модель дома с фасадом и окнами.

Далее в чертежах представлены оба фасада и стены с указанием всех размеров.

По этим чертежам вы уже будете иметь представление о внешнем виде вашего будущего дома. Как он выглядит внутри? Для этого необходимо ознакомиться с планировкой.

Если проект вас полностью устраивает, то можно приступать к строительству. С чего начинается строительство каркасного дома? Закладывается фундамент и половые лаги.

Здесь мы уже видим кардинальные отличия от финской технологии. На перекрытии пола первого этажа указаны не только половые балки, но пронумерованные панели. Это связано с технологией, ведь пол перекрывается готовыми панелями. Переходим к стенам.

Такие чертежи составляются для каждой стены и перегородки. Стеновые, половые и потолочные панели имеют нумерацию согласно этих чертежей. До монтажа стен необходимо произвести нашивку черепного бруса на пол первого этажа, а после возведения первого этажа – и на пол второго этажа. Для этого тоже прилагается чертеж.

Остается только правильно смонтировать готовые панели и закрепить их между собой. И даже для этого прилагается подробный чертеж.

Комплект подробных чертежей, а также спецификации и инструкции позволят вам собрать такой дом собственными руками. При заказе готового дома из СИП-панелей вы получите подобный проект со всеми чертежами.

Но и в случае заказа домокомплекта у производителя по финской технологии вы получите проект не хуже, а может, даже более подробный. Ведь канадский дом обычно перекрывается панелями, а для финской технологии используют сложные стропильные системы. Надеюсь, теперь вам стало ясно, насколько важно иметь подробный проект и чертежи будущего дома. Возможно, теперь вам не будут казаться грабежом расценки инженерных фирм, которые изготавливают такие подробные чертежи и инструкции. Ведь, кроме создания самого чертежа, нужно еще и производить точные расчеты.

Вы можете задать свой вопрос нашему автору:

Каркасные дома: преимущества и недостатки

Находясь в поиске доступного жилья, можно встретить очень много предложений о строительстве или покупке уже готового каркасного дома.

Схема устройства каркасного дома.

Далеко не все имеют представление о том, что же он собой представляет, а также, почему его покупка обходится намного дешевле построек из блоков, кирпича иных материалов. О том, что такое каркасный дом, какова его технология строительства, какими плюсами и минусами он обладает во всех подробностях рассказано ниже.

Каркасный дом: история и конструкция

Схема стены каркасного дома, обложенного кирпичом.

В первые строительство каркасных домов было начато чуть более 100 лет тому назад. Строения, собиравшиеся не по крупицам на участках, а из деталей, выходивших с конвейера, придумал Генри Форд. Он разработал такие здания, чтобы тратить на их возведение минимум времени и при этом с комфортом размещать своих рабочих, которые трудились на его автомобилестроительном заводе. Эти постройки сразу взяли себе на вооружения многие. Они создавали из них постоянные жилища.

Конструкция каркасного дома представлена элементами, связанными очень крепко друг с другом. Их изготовление происходит на заводах. Производители для создания раскосов, обвязок и стоек каркаса применяют брусья с различным сечением от 50*100 мм до 100*100 мм. В последующем все эти элементы соединяются на месте строительства дома при помощи скоб, гвоздей и шипов. Расстояние между ними определяется размерами обшивочного материала и требованиями к условиям жесткости. При этом технология, по которой происходит возведение каркасного жилища, строго прописана. Только при ее соблюдении можно построить надежный дом. Например, при создании чердака и цоколя нужно выдержать определенное расстояние, оно должно быть равно промежутку, образованному между основными стойками каркаса. Тогда нагрузка на несущие элементы в последующем будет распределяться равномерно.

Схема конструкции каркасных стен.

При создании каркасного строения обязательным условием является использование атмосферостойкой наружной обшивки. Она должна обеспечивать надежную защиту от влаги и продувания. А чтобы готовый каркас обладал максимальной жесткостью, в ходе его устройства требуется использовать дощатые подкосы. Сами стены такого дома состоят из следующих элементов:

• деревянные стойки;
• утеплитель;
• отделочный слой;
• обвязка.

Несмотря на то что конструкция каркасного жилища является достаточно простой, она получается надежной: дом, построенный по такой технологии, способен простоять более 50 лет.

А если его эксплуатация будет происходить в регионе с климатическими условиями, предусматривающими не высокую влажность, то срок службы составит от 70 лет и выше.

Вернуться к оглавлению

Преимущества каркасных домов

Строения на основе каркаса просто поражают обилием достоинств. Их стоит обязательно рассмотреть, чтобы убедиться в том, что строительство или покупка такого дома станет отличным решением. Их список выглядит следующим образом:

Схема перекрытия каркасного дома.

1. Экологическая безопасность. Каркасные дома изготавливаются исключительно из качественной древесины. Производители предъявляют повышенные требования к сырью. При этом не стоит полагать, что это всего лишь пустые заявления продавцов-изготовителей, которые желают увеличить спрос на свою продукцию. Вся она проходит дополнительную проверку в специализированных организациях США, Канады и Европы. Поэтому в безопасности каркасных домов можно быть уверенным. Проживание в них не навредит здоровью.
2. Экономическая выгода. Стоимость деталей для сборки каркасного дома находится на минимальном уровне. Благодаря этому строительство обходится в несколько раз дешевле. Но следует учесть, что потребуется заплатить специалистам по доставке деталей, это станет дополнительным расходом. Однако конечная себестоимость все равно выйдет ниже, чем у жилища из кирпича или блоков. При этом в дальнейшем можно будет экономить на обогреве. Расходы здесь сокращаются в несколько раз.
3. Технологическая практичность и простота. Не вызывает проблем сборка каркасного дома. Что это такое и как ее проводить, можно без труда узнать из специализированной литературы. Из нее станет ясно, что сборка элементов воедино осуществляется очень просто и быстро. При этом из деталей можно создавать различные конструкции. Если человек уже присутствовал при строительстве подобного дома, то в последующем он сможет проводить такую работу самостоятельно. Однако если технологический процесс вам неизвестен, то настоятельно рекомендуется обратиться к специалистам.
4. Каркас не подвержен усадке. В отличие от обычных деревянных домов, эти строения не требуется оставлять на длительный срок без отделки. Их усадка впоследствии не происходит. Поэтому приступать к оформлению и обустройству своего дома можно будет сразу же после завершения строительства. А значит, въехать в него для постоянного и комфортно проживания вы сможете в ближайшее время.
5. Отличная теплоизоляция. Доказано, что каркасные дома почти в 10 раз теплее строений из блоков и кирпича. А это весомый аргумент, ведь отопительный сезон в нашей стране весьма длительный. Такой показатель для каркасных жилищ обеспечивается за счет того, что стены у них являются многослойными, в строениях предусматривается качественная вентиляция и оптимальная внутренняя отделка. В результате дома быстро нагреваются и медленно охлаждаются. Интересен тот факт, что в летний зной в них присутствует оптимальный микроклимат. Поэтому проживание в них будет комфортным в любое время.
6. Биоустойчивость и огнеустойчивость. При производстве элементов, из которых будет в последующем сделан каркасный дом, используются специальные пропитки. Благодаря им древесина приобретает особые свойства. В результате она становится устойчивой к паразитам и не поддерживает горение.
7. Надежность и долговечность. При строительстве используется особая технология сборки. Она обеспечивает высокую прочность готовой постройки, которая способна простоять на протяжении многих десятилетий.
8. Быстрое возведение. Взявшись за строительство собственного дома, каждый мечтает о том, чтобы он поскорее был готов. И если обратить внимание на каркасное жилище, то оно будет создано всего за 3-5 месяцев. Это означает, что дом можно будет возвести в течение теплого сезона с помощью всего лишь нескольких помощников. При этом здесь имеется ввиду, что за этот срок будет создано большое здание площадью в 110-150 м². Если же браться за возведение дома из других материалов, то строительство затянется на следующий сезон при аналогичном вкладе сил.
9. Не требуется применять спецоборудования. При возведении многих строений нужно заранее закупать дорогостоящие инструменты, насадки к ним, различные агрегаты и прочее. При строительстве каркасных жилищ это делать не требуется. Можно обойтись подручным оборудованием и инструментами.

http://moidomkarkas.ru/youtu.be/tMhfJ4z-PJk

Каркасные дома обладают еще и другими преимуществами. Чтобы перечислить их все уйдет достаточно много времени. Но и после изучения основных ясно, что достоинства у таких жилищ весьма существенные. Их нужно обязательно брать во внимание при рассмотрении вопроса: возводить каркасный дом или нет.

Вернуться к оглавлению

Недостатки каркасных домов

Прежде чем сделать выбор в пользу каркасного дома, необходимо непременно ознакомиться с его недостатками, чтобы принять объективное решение. Минусы у таких жилищ следующие:

Схема кровли каркасного дома.

1. Низкая звукоизоляция. В такой дом в сильной степени проникают шумы с улицы. Поэтому наслаждаться тишиной в нем не удастся. Конечно, если жилище будет находиться вдали от трассы и города, где-нибудь на берегу озера или реки, то тогда беспокоиться не о чем. Но если это не так, то тогда при его возведении потребуется использовать специальные звукоизоляционные материалы, которые помогут снизить проникновение шумов в дом.
2. Недыщащее сооружение. Как было отмечено выше, материалы для создания элементов каркасного строения проходят специальную обработку, вследствие этого снижается их способность пропускать воздух. Данный показатель является очень низким, намного меньше, чем у жилищ из бревен, бруса, блоков или кирпича. Однако именно такой недостаток наделяет каркасные постройки влагоустойчивостью и энергосбережением.
3. Возможность возникновения гнили и плесени. Если в ходе возведения дома элементы для постройки не были предварительно просушены, то в последствии может образоваться повышенная влажность в местах соединения деталей. Это в свою очередь приведет к развитию плесени и гнили. Но если тщательным образом просушить детали, то беспокоиться об их появлении не придется.
4. Невысокая устойчивость каркаса. Готовые постройки не отличаются значительным весом. С одной стороны можно причислить это к преимуществу, так как для них ну нужно создавать глубокозаглубленный и массивный фундамент, однако под воздействием стихий дом может не выдержать нагрузку, вследствие чего придет в аварийное состояние.

http://moidomkarkas.ru/youtu.be/c_VeD8SyRT0

Вернуться к оглавлению

Подведение кратких выводов

Из представленной информации теперь вы знаете, какие преимущества и недостатки имеет каркасный дом, что это такое и по какой технологии возводится. А значит, будет гораздо легче принять решение, стоит ли его возводить или покупать либо лучше обратить внимание на другие варианты.

При этом можно смело утверждать, что проживание в нем доставит удовольствие и не разочарует, ведь те люди, которые уже успели обзавестись каркасным домом, не пожалели о сделанном выборе.
