Как установить коаксиальный дымоход, все тонкости

Главная » Сад

20.01.2019

Каждый человек, кто хоть раз сталкивался с печкой или другим отопительным прибором, знает, что данное оборудование требует отвод дыма (продуктов сгорания). Все чаще для подобных целей стали использовать коаксиальные трубы. Популярность коаксиальный дымоход получил благодаря высокой эффективности и практичности.

Содержание

1. Что собой представляет коаксиальный дымоход
2. Процесс работы
3. На какие виды котлов разрешено устанавливать

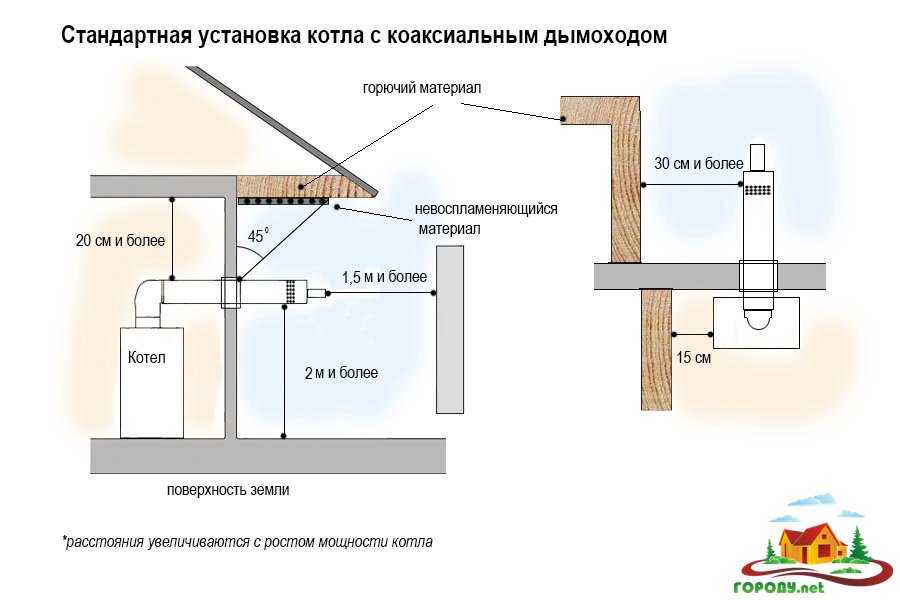

Что собой представляет коаксиальный дымоход

Данная конструкция представлена двумя трубами разного размера, вставленная одна в другую. Между ними установлены перегородки, которые не позволяют стенкам соприкасаться между собой. Особенность коаксиальной системы заключается, в том, что для поддержки огня воздух берется не из помещения, а с улицы.

Благодаря этому свойству, нет необходимости оборудовать вентиляционное отверстие. Отличается от традиционного дымохода тем, что стандартно труба, отходящая от котла, вклинивается в вертикально стоящий дымоход. Конструкция коаксиальной системы, позволяет отходить одному дымоходу от котла и выводиться сразу на улицу, например через стену.

Преимущество данного агрегата заключается в неприхотливости и простоте ухода, быстрой и легкой установке. Но важно помнить, что такие системы дымоотведения легко поддаются промерзанию, поэтому лучше не пожалеть и установить утеплитель.

Процесс работы

Данная конструкция, предназначена для одновременного вывода продуктов сгорания и забора уличного воздуха. Именно на этом и строится весь процесс:

• по внешнему каналу проходит забор уличного воздуха в отопительный агрегат. Пока воздух с улицы проходит по тунелю, он подвергается нагреванию, от внутренней трубы через которую выводится дым. Благодаря этому в топку поступает уже теплый, разогретый воздух, этот фактор позволяет экономить расход газа и в целом повышать уровень КПД котла. Одновременно с этим внешняя труба выполняет задачу вентиляции, охлаждает внутренний канал. В связи с этим данный дымоход можно спокойно устанавливать в деревянном доме, и это будет совершенно пожаробезопасно;
• по внутреннему каналу выводятся продукты сгорания. В некоторых ситуациях, для лучшей тяги в газовых котлах, используется система утепления. Тогда конструкция состоит не из двух каналов, а трех и одна из них заполняется утеплителем (бальзатовая вата).

На какие виды котлов разрешено устанавливать

Коаксиальный дымоход идеально подходит для энергонезависимых агрегатов и конвекторов. Возможно, использовать коаксиальную систему на агрегатах с атмосферной горелкой, при условии, что трубы выполнены из нержавеющей стали.

Дымоход данного типа, рекомендовано подключать к котлу с конденсатоотводчиком или к турбированным газовым котлам. При этом агрегат обязательно должен иметь, закрытую камеру сгорания.

Также многие современные модели одноконтурных и двухконтурных котлов, могут быть подключены коаксиальным дымоходам с двумя системами, независимо от строения топочной камеры.

Однако самый верный способ понять, возможно, ли установить данную трубу на ваш котел, это читать документацию. Современные производители учитывают множество факторов и обычно, прописывают подробные указания и требования к установке системы дымоотведения.

Как вам статья?

Рейтинг

( Пока оценок нет )

Комментарии⁰ Поделиться: Загрузка …

• Как сделать пол на балконе: открытые и застеклённые пространства, выравнивание, напольные покрытия
• Чем отделать цоколь дома: основы и пошаговые мастер-классы
• Особенности стиля модернизм в интерьере
• Покраска старой мебели: подготовительные работы
• Каркасный дом своими руками — установка, пошаговое строительство стены, пола, окна, крыши с нуля

Дымоход для газового котла в частном доме

Дымоход — это не только часть трубы, которая возвышается над крышей. На самом деле это сложный механизм, отвечающий за отведения продуктов сгорания от отопительного прибора. И не важно, на чем работает ваш котел, на жидком, и твердом топливе или газу, он должен иметь систему отвода дыма и газа.

Поэтому, необходимо разбираться в его устройстве, знать принцип работы и правила эксплуатации, хотя бы на базовом уровне. При подключении к котлу отопления, придется придерживаться определенных правил.

Прежде чем идти в магазин за оборудованием или обращаться в специализированную компанию, стоит побольше узнать о различных вариантах дымоходов, ознакомиться с их достоинствами и недостатками.

Виды дымоходов — какой выбрать

Классический дымоход из кирпича сегодня уже вряд ли вам предложат. Так как они постепенно уходят в небытие, а их место занимают более современные. Кирпичные дымоходы отличаются сложной конструкцией, которая к тому же занимает большое пространство.

На его возведение требуется много времени и средств. Кроме того, кирпич по своим техническим характеристикам значительно уступает новым конструкциям.  В результате, многие владельцы домов, в которых установлен газовый котел, используют более современные конструкции.

Видео: Устройство дымохода

Из нержавеющей стали

Нержавейка устойчива к механическим повреждениям и воздействию агрессивной среде. Дымоход из нержавеющей стали представляет из себя две трубы разного диаметра, вставленные друг в друга.

Пространство между труб заполняется жаростойким утеплителем — базальтовая вата. Это так называемая сэндвич система, которая используется для предотвращения конденсата в трубе из-за разницы температур. Вид у такого устройства эстетичный и современный, поэтому спрос на такие конструкции довольно высок.

Коаксиальный

Является отличным решением для оборудования газового котла дымоходом. Из-за специфического внешнего вида его не спутаешь ни с каким другим.

Главным преимуществом конструкции является полное отсутствие конденсата. Кроме этого коаксиальный дымоход внешне выглядит привлекательно, обладает всеми необходимыми характеристиками, прост в монтаже, не занимает много места.

Керамический

Использование керамического дымохода популярно в элитном строительстве. У потребителей среднего класса не пользуется особым вниманием.

Хотя это надежная конструкция, отвечающая всем требованиям пожаробезопасности. Кроме того, они легко монтируются вполне доступны по цене.

Требования к дымоходам

При монтаже дымоходов для газового котла необходимо придерживаться требований регулирующих правила и особенности монтажа, которые прописаны в СНИП 2.04.05-91 (Отопление, вентиляция и кондиционирование).

Чтобы монтаж прошел без нарушения, эти правила должны соблюдаться безукоризненно. Именно от этого зависит безопасность при эксплуатации.

Несколько правил для обязательного исполнения:

• Наличие хорошей тяги;
• Для предотвращения скопления конденсата на стенках, его оборудуют конденсатосборником;
• Все стыки должны плотно прилегать и быть герметичными;
• Уклон не должен превышать 30°;
• Ответвление труб допускается максимум на 1 м. ;
• Не должно быть поперечных сечений, колена устанавливаются в необходимых местах, допустимое количество — 3 шт. При этом система должна быть оборудована ревизионными лючками;
• Нижняя часть трубы оборудуется ревизией и капельником;
• Стыки на трубах не должны совпадать с перегородками и перекрытиями;
• Горизонтально расположенная труба не может превышать 3 метра для строящегося дома и 6 метров для эксплуатируемого;
• Расстояние от дымохода до легковоспламеняющихся материалов — минимум 25 см;
• Если труба проходит через конструкции, выполненные из легковоспламеняющихся материалов, она изолируется, например базальтовой ватой или огнеупорной мастикой.

Монтаж внутри или снаружи

В частном доме дымоход может быть внутренним или наружным. Внутренние дымоходы отличаются отсутствием необходимости теплоизоляции. Утепление производится только для части конструкции которая выходит из дома на улицу.

Монтаж производится из нескольких частей разного диаметра, что влечет за собой сложности плотного соединения и герметизации. Минусом этого варианта является сложный монтаж и возможна утечка угарного газа в помещение.

Наружный считается более безопасным, однако для него требуется качественное утепление. Все составные части наружного дымохода хорошо подогнаны, что значительно облегчает его сборку.

Монтаж внутреннего дымохода

До начала сборки, нужно хорошо продумать и вымерить будущую конструкцию. Затем разметить перекрытия и крышу, отметив места, в которых надо сделать отверстия.

После того, как вы будете уверены в правильности разметки можно вырезать проемы и приступить к монтажу.

1. Патрубок газового котла соединяется с переходным адаптером;
2. Затем подводится тройник, ревизия и основной кронштейн;
3. Наращивается труба, при необходимости можно использовать дополнительные колена;
4. Стыки труб скрепляются хомутами;
5. Для перекрытий используется специальный патрубок;
6. К стене дымоход крепится специальными хомутами и кронштейнами с шагом 2 и 4 метра соответственно;
7. Выполняется теплоизоляция.

Монтаж дымохода снаружи

Для вывода газоотводящей трубы на улицу так же надо все замерить и отметить на стене место для отверстия. Когда отверстие будет готово, к газовому котлу подключается проходной элемент и труба выводится наружу. Затем устанавливается тройник с ревизией и заглушкой.

Труба наращивается до нужной длины, скрепляется хомутами и крепится к стене кронштейнами через каждые два метра. Производится теплоизоляция трубы. Если дымоход собирается из «сэндвичей» дополнительное утепление не требуется.

Особенности подключение дымохода к котлу

К одному дымоходу можно подключить только один газовый котел. Подключение нескольких приборов с помощью совмещения труб не допускается, так как это может привести к проникновения продуктов сгорания в помещение. Так же нельзя совмещать разные по составу материалы: кирпич, асбест, металл.

Оптимальной высотой дымохода считается 5 метров и выше. Над плоской кровлей труба должна возвышаться на 1,5 метра. Труба, высота которой превышает 2 м. дополнительно фиксируется растяжками.

Заключение

Перед началом монтажа дымохода, если решили сделать это самостоятельно, внимательно изучите правила и технологию. Если нет уверенности, что справитесь, лучше обратиться в специализированную компанию, чтобы быть уверенными в безопасности.

Не зависимо от того, какой дымоход выбрали, залогом бесперебойной работы газового котла, будет его правильная эксплуатация и обслуживание. Для этого нужно раз в год проводить его осмотр и чистку, а при наличии повреждений устранять их.

Видео: Как установить котел и дымоход в деревянном доме

Чем замазать печь чтобы она не трескалась от жара

Предыдущая запись

Чугунные печи для бани

Следующая запись

Руководство по покупке дымоходов и вентиляционных труб

Это руководство поможет вам разобраться в различных типах доступных систем трубопроводов и понять, какой из них подойдет для вашей системы.

Дымоходная труба — это термин, используемый для дровяных приборов, который включает дымоход класса А и печную трубу. Вентиляционная труба используется для газовых приборов и включает прямую вентиляционную трубу, газовую вентиляционную трубу типа B и вентиляционную трубу для пеллет.

Перед любой установкой обязательно прочитайте руководство по эксплуатации, чтобы определить требования к вентиляции для вашего устройства. Вам также следует свериться с местными строительными нормами, чтобы убедиться, что вы их соблюдаете.

Дымоход класса А используется для дровяных каминов и печей. Он также используется при переходе печной трубы через стену или потолок. Его часто называют двухстенным, трехстенным, цельнотопливным или изолированным дымоходом.

Он состоит из труб с двойными или тройными стенками, хотя большинство труб с тройными стенками становятся менее распространенными. Внутренняя труба удерживает тепло, выделяемое каминами, и выводит частицы горения наружу. Пространство между внутренней и внешней стенами функционирует как воздушная рубашка, изолируя трубу дымохода и предотвращая перегрев поверхности внешней стены.

Важно никогда не смешивать и не сочетать разные бренды в рамках одной дымоходной системы. Каждая марка специально разработана и должна использоваться вместе от начала до конца. Если бренд, который у вас есть, снят с производства или устарел, к сожалению, вам придется начинать с нуля.

Обычно у вас есть выбор между оцинкованной сталью или нержавеющей сталью. Поскольку оцинкованная сталь дешевле, есть смысл использовать ее, когда она не подвергается воздействию. Если труба будет открыта, лучше использовать нержавеющую сталь, потому что она выглядит лучше, а оцинкованная сталь в конечном итоге заржавеет и подвергнется коррозии, если она подвергается воздействию элементов. Если вы используете оцинкованную сталь снаружи, рекомендуется покрасить сталь высокотемпературной, устойчивой к ржавчине краской.

Прямая вентиляционная труба используется специально для прямой вентиляции газовых или пропановых печей и каминов. Это один из самых популярных видов вентиляции из-за его эффективности и простоты установки.

Прямая вентиляция использует наружный воздух для горения и отводит все выхлопные газы обратно наружу, используя либо коаксиальные, либо колинеарные трубопроводы.

Коаксиальная труба представляет собой систему «труба в трубе». В нем используется меньшая внутренняя труба, которая закреплена внутри большей внешней трубы, разделенной прокладками. Внутренняя труба (выхлопная труба) удаляет побочные продукты сгорания и отводит выхлопные газы из прибора и дома. Внешняя труба (впускная труба) подает свежий воздух снаружи для сжигания.

Колинеарная труба использует две отдельные трубы, впускную и выпускную. Этот тип обычно используется только в том случае, если вы используете старый дымоход и если производитель камина проверил его.

Печная труба используется для вентиляции дровяных печей и должна использоваться только в помещении, где установлена ​​печь. Как только труба достигает стены или потолка, ее необходимо преобразовать в трубу класса А, потому что труба печи не спроектирована с необходимыми зазорами от горючих материалов , чтобы пройти сквозь стены или потолки.

Если вы выполняете трансформацию через потолок, потребуется потолочная опорная коробка или круглая потолочная опора. Если вы конвертируете через стену, требуется наперсток. Печную трубу также называют черной трубой и одностенной трубой.

Газоотводная труба типа B

Газоотводная труба типа B используется в основном в старых домах и сегодня не так распространена в вентиляции очага. Это металлическая труба с двойными стенками, используемая для вентиляции приборов с вытяжными колпаками.

Тип B менее эффективен, чем блоки с прямой и свободной вентиляцией, потому что он должен заканчиваться через крышу и потенциально может подавать холодный воздух в дом, если возникает нисходящий поток. Тип B также называют b-vent или естественным вентиляционным отверстием.

Вентиляционная труба для пеллет

Вентиляционная труба для пеллет используется для печей, работающих на пеллетах или кукурузе. Эти трубы имеют небольшой диаметр (3-4 дюйма) и обычно требуют только 1-дюймового зазора до горючих материалов.

Пеллетные вентиляционные отверстия могут использоваться от начала до конца, в том числе через стены и потолки, и могут заканчиваться горизонтально или вертикально.

Есть дополнительные вопросы о дымоходах и вентиляционных трубах?

Выше мы подробно описали распространенные типы вентиляционных труб и их использование, но если вам все еще нужна помощь в выборе правильного решения для вашего дома, мы здесь, чтобы помочь. Вы можете связаться с нами по электронной почте или позвонить по телефону 877-374-2070 с понедельника по пятницу, 9до 17:00 Центральное время. Наши специалисты по домашнему очагу готовы предложить свою помощь.

5 способов преобразить старый камин

Новое поколение каминных топок с историческим уклоном поможет вам снова эффективно разжечь домашний огонь.

Автор:

Журнал старого дома

Дата публикации:

Газовое пламя на Виндзорской арке Доблести регулируется от 6 500 до 20 500 БТЕ в час.

Потрескивающий огонь — это один из аксессуаров старого дома, который всегда востребован холодными зимними вечерами, добавляя тепла и атмосферы в комнату. В то время как дровяные или угольные камины традиционно согревали людей в разгар зимы, современные вставки могут сделать то же самое с апломбом. Новые устройства более эффективны, меньше загрязняют окружающую среду, представляют меньше угроз безопасности и бывают разных стилей и размеров. Вставки и отдельные корзины для угля или дровяные печи могут быть хорошим выбором для модернизации традиционного камина для повышения энергоэффективности и безопасности или для подачи пламени в неработающий оригинальный камин. У них также есть исторический прецедент: викторианские вставки для газовых топок были модным заявлением, начиная примерно с 189 г.0.

Сегодня вы можете найти множество традиционных топок разных размеров, которые сжигают самые разные материалы — от дерева и газа до пеллет и косточек вишни. При выборе размер является одним из наиболее важных факторов — как размер вашего оригинального каминного отверстия, так и размер вашей комнаты. Небольшие старые камины могут быть трудно приспособлены, в то время как небольшие комнаты могут перегреться из-за современных сверхэффективных вставок с высоким BTU. Читайте дальше, чтобы узнать о более важных вещах, которые следует учитывать перед покупкой каминной топки.

Проблемы и решения

Тепло. Как дровяные, так и газовые блоки могут гореть горячим — до 75 000 БТЕ в час, в зависимости от их топлива и системы вентиляции (см. «Сравнение заметок в шпаргалках» выше). Тем не менее, такая повышенная производительность может перегрузить некоторые комнаты в старом доме, особенно небольшие, размером 15 x 15 футов или меньше, с одним дверным проемом. Обратите внимание на БТЕ; при работе с комнатами меньшего размера найдите либо меньшую мощность (до 30 000 БТЕ), либо устройство, которое легко регулируется (например, газовая вставка, которая легко переключается на плавные 10 000 БТЕ).

Вставная корзина для угля от Берли выделяет 5000 БТЕ тепла.

Простота использования. Если удобство для вас важнее всего, подумайте о газовом блоке. Газовые камины могут обеспечить тепло одним нажатием кнопки, они могут быть такими же эффективными, как газовая печь, и не требуют переноса или удаления продуктов сгорания.

Размер топки. Многие камины в старых домах имеют небольшие размеры или неглубокие размеры, которые трудно установить. Одним из решений является печь Франклина. Эти печи, спроектированные в 1742 году Бенджамином Франклином, имеют кожух с колпаком спереди и топку сзади — передовая технология для того времени, которая производила больше тепла и сжигала меньше дров в более безопасном камине. Поскольку они предназначены для того, чтобы сидеть перед камином на коротких ножках, они легче работают с небольшими отверстиями, а их стиль хорошо подходит для архитектуры ранних домов.

Реверсивность. Если вы хотите иметь возможность легко передумать и удалить вставку, или вас больше интересует атмосфера, чем тепло, вам может подойти электрический камин. Они могут придать вид настоящего пламени, их не нужно вентилировать (поэтому их можно вставить в камин с нефункционирующим дымоходом), и они могут генерировать до 5000 БТЕ тепла после простой установки — просто подключите ее. в.

Открытый огонь. Если вам не нужен блок со стеклянным фасадом, но вы хотите повысить эффективность своего каменного камина, подумайте о газовом полене или угольном комплекте. (Они также хорошо работают в небольших каминах.) Они горят чисто и могут излучать приличное количество тепла в комнату. Предостережение: вентиляция этих комплектов должна осуществляться через терракотовые или стальные вкладыши. Если в вашем доме нет ни того, ни другого, цена добавления стального вкладыша будет приближаться к стоимости полной вставки.

Предупреждение

Ранние вкладыши современности (из 1970-х и 80-х годов) часто устанавливались ненадлежащим образом в дымоходы, слишком большие для быстрого удаления дымовых газов. Когда газы замедляются, они могут достаточно остыть, чтобы избыток креозота конденсировался на стенах, что может привести к повреждению конструкции или даже пожару в дымоходе. Убедитесь, что вкладыши дымохода имеют правильный размер. Американский институт безопасности дымоходов рекомендует, чтобы вкладыши доходили до верхней части дымохода для наиболее безопасной эксплуатации и ежегодно проверялись на всех используемых дымоходах. (Для получения дополнительной информации о вкладышах дымохода нажмите здесь.)

Дровяная печь Brunel 1A от Stovax похожа на печь Franklin.

Описание систем вентиляции

Старинные дровяные и угольные камины имеют дымоходы, которые выпускают дым и всасывают воздух через их дымоходы, которые были облицованы глиняной плиткой примерно в 1905 году. В современных каминах используются различные сложные вентиляционные системы, которые встраиваются в существующие дымоходы.

B-vent: Всасывает воздух, необходимый для горения, из дома и выводит продукты сгорания наружу.

Прямая вентиляция: Закрытая система сжигания, которая не забирает воздух изнутри дома — она всасывает воздух снаружи и выбрасывает его наружу через одно вентиляционное отверстие. В большинстве систем с прямой вентиляцией используется коаксиальная вентиляция — две трубы в одной, которая подает воздух через внешнюю камеру и выпускает воздух через внутреннюю камеру.

№

Без вентиляции: Дымоходы не требуются — эти вставки используют для горения комнатный воздух, а также выводят воздух в помещение. Они поставляются со стандартным пилотным датчиком истощения кислорода (ODS), который отключает горелку, если уровень кислорода в помещении падает ниже определенного предела. Несмотря на то, что устройства без вентиляции быстро завоевали популярность после их появления, они вызывают споры у многих экспертов по безопасности, которые рекомендуют устанавливать несколько детекторов угарного газа в домах, где они используются для защиты от накопления угарного газа и отравления. Кроме того, они не одобрены для использования во всех областях и могут добавить значительное количество водяного пара в ваши жилые помещения, что может повредить старую штукатурку и обои.
