Конструкция стен каркасного дома: Устройство стены каркасного дома — узлы, пирог, технологии возведения, варианты устройства. Устройство каркасных стен дома в Москве

Содержание

Создаем конструкцию каркасных стен дома их секреты и недостатки: пирог и утеплитель: Обзор +Видео

В настоящее время большинство застройщиков предпочитают строить каркасные дома. Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

[contents]

Первые каркасные фехверковые дома

Каркасный дом – это легкая быстровозводимая конструкция, состоящая из жесткого каркаса, обшитого специальными панелями либо деревом.

Строительство каркасных домов началось более полувека назад. Данный метод строительства пришел к нам из Европы, ведь именно там наибольшая часть всех жилых домов оборудована каркасным способом. Подробно можете почитать про древние фахверковые дома — https://domsdelat.ru/steni/faxverkovye-doma.html)

Известная и недорогая технология строительства дома

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен. Благодаря такой особенности снижается их вес и дом можно устанавливать на облегченный фундамент.

Еще одним из положительных моментов при строительстве и монтаже каркасного дома является быстрая установка стеновых перегородок. Технология строения каркасных домов позволяет всего за пару месяцев возвести жилой объект. Во время строительства и монтажа стоит отметить, что деревянные каркасные стены не дают усадку, а это существенно облегчает дальнейшие работы. За счет упрощенной конструкции каркасных стен можно реализовать усложненную планировку вашего дома и его эксклюзивные детали.

Стены каркасного дома отлично скрывают основные коммуникации. Именно поэтому при стройке не будет необходимости в дополнительном монтаже специальных коробов или прочих подобных элементов коммуникаций.

Недостатки каркасных стен

Выбирая строительство каркасного дома, учитывайте их основной недостаток при неумелом монтаже – скопление влаги в полостях каркаса. Данная проблема возникает в толще утеплителя и может вызвать образование водяных паров и плесени, которые появляются в зимний период при отоплении помещения. А также возможно наличие неплотностей во внешней обшивке, через которые попадает мокрый снег или дождь.

Если внутри конструкции появилась влага — это может привести к разрушению всей конструкции. Поскольку утеплитель влажный, ухудшается и теплоизоляция каркасной стены. А мокрый материал — это благоприятная среда для появления плесени и грибков, которые поражают деревянную конструкцию и ее элементы.

Пароизоляция стен

Чтобы избежать такой проблемы, при строительстве каркасного дома и монтаже каркасных стен прокладывают дополнительную пароизоляцию и гидроизоляцию. Внешняя обшивка дома должна иметь вертикальные и горизонтальные перекрываемые стыки, выступающие элементы и детали стен, и обязательные устройства сливов.

Конструкция каркасных стен

Внешние каркасные стены состоят из следующих главных частей:

  • Наружная облицовка;
  • Несущая часть с теплоизоляцией;
  • Внутренняя облицовка с пароизоляцией.

Для каждой части стены существуют свои определенные функции:

  • Пароизоляция препятствует попаданию влаги во внутреннее пространство к теплоизоляции.
  • Несущая часть дает прочность и устойчивость всей стене.
  • Встроенная теплоизоляция сохраняет накопленное тепло в помещении.


Наружная обшивка дает защиту стенам каркасного помещения от попадания влаги.

Устройство каркаса стен

Основные типы каркасных стен

По своим конструкциям стены каркасных домов делятся:

  1. стены, изготовление которых происходит непосредственно на стройке;
  2. двойные внешние стеновые каркасные перегородки;
  3. модульные стеновые перегородки;
  4. стены, состоящие из мелкоразмерных панелей.

При строительстве и монтаже наружных стен, изготавливаемых на рабочей площадке, может получиться так, что толщина теплоизоляции будет немного больше, чем внутренняя полость каркасной деревянной стены. В таких случаях принято использовать дополнительный деревянный каркас либо плиту, которую ставят под наружную облицовку дома.

Конечно, блок можно установить и с наружной стороны деревянного каркаса. Вне зависимости от того, какой вариант вы выберете все слои должны быть жестко закреплены пластмассовыми гильзами, препятствующими образованию деформации изоляционной плиты. Стойки деревянного каркаса должны располагаться друг от друга не более чем на 600 мм.

Плюсы двойного каркаса стен

Если толщина изоляции выше 200 мм, принято использовать двойной каркас. Это позволяет уменьшить нагрузку на каркасную стену от веса устанавливаемых материалов. Все части стены соединяются между собой специальными металлическими креплениями либо твердыми волокнистыми плитами.

Стеновые блоки модульного типа представляют собой сложные трехслойные конструкции, которые обладают великолепными механическими и теплосберегающими характеристиками. Внешние слои панели выполняют из ориентированной стружечной плиты (OSB).

Для внутренней части блока используют специальный полиуретан, пенополистирол или минеральную вату. Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве пароизоляции проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

Установка стен каркасного дома

Установка стены в одиночку

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают антисептированные доски и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для окон и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой пароизоляции и гидроизоляции.

Устройство стены каркасного дома: материалы, чередование.



Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?



Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

  • Монтируют лежень на бетонный фундамент с гидроизоляцией.
  • В горизонтальном положении собирают стены каркасного дома.
  • Раскладывают вертикальные несущие стойки.
  • Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
  • Врезают в диагональ укосины между стойками и нижней обвязкой.
  • Под верхнюю обвязку во все стойки врезают ригель.
  • Поднимают стены каркасного дома и крепят между собой.
  • Связывают внутренние и внешние стены второй верхней обвязкой.
  • Поверх обвязки монтируют балки перекрытий.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

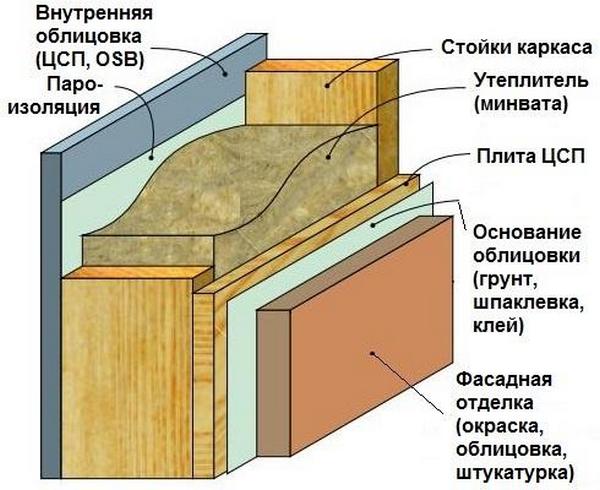

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.



В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

  • С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
  • С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

  • Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
  • С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:



  • Металлопрофиль.
  • Пластиковый сайдинг.
  • Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
  • Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.



Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

  • Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
  • Фанеру можно использовать различной толщины.
  • OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Толщина стен каркасного дома определяется количеством слоёв стенового «пирога», наличием вентиляционного зазора, толщиной утеплителя. Она может составлять 15-25 см. При этом вес каркасной стены определяется как 50-60 кг каждый м2, что в 5 раз легче кирпичных стен, и в 1,5-2 раза легче деревянных построек.

Правильный пирог стены.

В конструкции стены могут быть предусмотрены одна или две воздушные прослойки. Это – вентиляционные зазоры, которые могут располагаться с одной или с двух сторон от утеплителя. Они обязательно необходимы при утеплении минеральной ватой и желательны при использовании пенопласта.

Для организации этих зазоров используют так называемую обрешётку – деревянные планки определённой толщины. Их монтируют с наружной стороны каркаса и крепят к ним последующую стеновую обшивку. Монтаж планок обрешётки обеспечивает наличие зазора между поверхностью утеплителя и наружной стеной.

На заметку

Вентиляционный зазор необходим для естественного удаления влаги. Его ширина зависит от вида внутреннего помещения и толщины утеплителя. Традиционно вентиляционный зазор составляет 4-5 см, однако при утеплении влажных помещений вентиляционный зазор увеличивают на 1-2 см.

Какой утеплитель для стен

Для утепления каркасного дома используют три вида теплоизоляторов – минеральная вата, пенопласт и ППУ. Какой утеплитель для стен каркасного дома считается лучшим?

Минеральная вата

Минеральная вата изготавливается из базальта или из стекла. Этот материал дороже пенопласта, но дешевле пенополиуретана, сокращённое название которого ППУ. Ещё несколько лет назад минвата имела существенный недостаток – со временем утеплитель проседал, терял свои изолирующие свойства. Не так давно была стали выпускать вату в форме плит и матов.

Маты минеральной ваты.

В таком виде они имеют достаточно жёсткие размеры и прекрасно сопротивляются сжимаемости, слёживаемости, не теряют свойств. Стабильность размеров и простота работы – вот главные преимущества современного ватного утеплителя. Поэтому минеральная вата – лучший утеплитель для стен каркасного дома.

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.

Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.

Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Правильный пирог стены каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.



Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

Конструкция стены каркасного дома | Стены своими руками

В современном строительстве загородных домов одним из
наиболее экономичных и удобных в применении материалов считаются каркасные
деревянные стены.

Они сегодня являются чрезвычайно популярными у потребителей,
поскольку не требуют профессиональной подготовки и квалифицированного труда для
монтажа.

Технические особенности данных конструкций позволяют сравнительно
быстро возводить дома, поскольку сложные соединения на врубках здесь заменены
простейшими гвоздевыми.

Недостатки каркасной конструкции

Если для возведения своего загородного коттеджа вы хотите
выбрать вариант каркасных стен, то вам необходимо знать про основной недостаток
данных конструкций – про влагу, которая накапливается во внутренних полостях
каркаса. Влага способна проникать через щелочки наружной обшивки во время косых
дождей либо же конденсироваться в толще утеплителя.

Конденсат получается из
водяных паров теплых потоков воздуха, попадающих из внутреннего отапливаемого
помещения в зимний период года. Влага, проникшая внутрь каркаса, вызывает
увлажнение утеплителя, а это значительно снижает его теплозащитные способности.

Поскольку утеплитель, расположенных еж слоев обшивки, высыхает долго и очень
медленно, он довольно скоро становится благоприятной средой обитания и развития
плесени и грибов, которые поражают все деревянные элементы.

В связи с этим при
возведении каркасных жилых строений необходимо максимально надежно защитить их
стены от попадания в них водяных паров изнутри, влаги наружи и от грунтовой
влаги, которая поднимается вверх в процессе капиллярного подсоса.

Основные части каркасных стен

Конструкция наружной каркасной стены представлена тремя
основными частями:

  • облицовка внутренняя, оснащенная гидроизоляционным
    слоем,
  • несущая часть, оснащенная теплоизоляционным покрытием,
  • облицовка наружная.

В случае, когда используется каркас либо каркасная плита,
толщина несущей части может являться меньше, чем толщина самой теплоизоляции.
Каркасная плита тоже может выступать в роли теплоизоляционного материала.

Функции каркасных стен

Каждая из частей конструкции стены выполняет свои функции:

  • слой гидроизоляции препятствует проникновению в
    конструкцию стен конденсации водяных паров и влаги внутреннего воздуха,
  • несущая часть воспринимает, а также передает воспринятые
    нагрузки на конструкцию фундамента, обеспечивает сохранность в доме теплоты,
  • облицовка  наружная служит для защиты от проникновения
    внутрь конструкции стен влаги извне.

Каркас содержит нижнюю обвязку, на которую устанавливают
угловые и несущие стойки, а также опирающиеся на стойки насадки. В зависимости
от толщины конструкций заполнения будет определяться ширина частей каркаса.
Стойки устанавливаются соответственно размеру заполнителя.

Типы конструкций каркасных стен

На сегодняшний день применяются следующие типы конструкций
каркасов:

Монтируемые каркасные стены

 Здесь в качестве
дополнительного теплоизоляционного слоя используют или еще один каркас (плита,
расположенная под наружной облицовкой), либо плита с внешней стороны каркаса,
которая состоит из минеральной ваты и покрытия, предназначенного для защиты от
продувания.

Все слои конструкции скрепляются посредством пластиковых гильз,
препятствующих сжатию изоляционной плиты. Между стойками каркаса расстояние
составляет не больше 600 мм.

Каркас двойной

Здесь роль дополнительной теплоизоляции
выполняет двойной каркас, элементы которого объединяются либо посредством
твердой волокнистой плиты, либо посредством металлического крепления.

Модульные панели

Здесь дополнительным слоем
теплоизоляции могут являться листы либо плиты из пенополиуретана. В таких стенах
отверстия выпиливают непосредственно на рабочей площадке. Устанавливаемых
поверху деревянных крепежный брус следует рассчитать таким образом, чтоб несущие
балки перекрытия не оказались расположенными над монтажными отверстиями.

Стена наружная, выполненная из мелкоразмерных панелей

Конструкция так называемых мелкоразмерных панелей подобна
конструкции традиционных наружных стен. Гидроизоляция прокладывается единым
слоем. В местах швов она соединяется силиконовой массой. Отдельные элементы
крепятся к нижнему брусу по швам, а также по внутренней поверхности собираемых
стен.

Видео. Утепление каркасного дома // FORUMHOUSE

Статьи о стенах в загородных домах

Стены каркасного дома: устройство и технология возведения

Оглавление:
Стены каркасного дома: устройство и основные элементы
Конструкция стены каркасного дома: последовательность сборки

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом stroisovety.org мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома. Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях звукоизоляции.
  2. Внутренняя обшивка. Это ОСБ плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы утеплитель не намокал и не терял свои качества и при этом успевал выводить ее наружу.

    Строительство стен каркасного дома фото

  4. Утеплитель для стен каркасного дома. В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это вентилируемый фасад, но иногда в процессе отделки каркасных строений используется и штукатурка, которая обходится несколько дешевле, но по трудозатратам она сложнее.

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на фундамент. Сразу начнем с того, что верх фундамента нужно качественно гидроизолировать – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по уровню. Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана крыша – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об электропроводке. Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать провода будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Автор статьи Александр Куликов

толщина пирога, правильный вариант устройства, установка несущих конструкций

Кажущаяся со стороны монолитной стена любого дома на деле давно уже представляет собой «слоеный пирог». В полной мере это относится к популярным сейчас каркасным конструкциям. Важно понимать, как они устроены, и что влияет на технические характеристики домов.

Особенности

Стены каркасного дома могут быть очень разными по исполнению, это зависит от того, создается ли постройка для городской жизни в первую очередь или как дачное сооружение. Иначе обстоят дела при выборе бетонных блоков и других стандартизированных материалов, там можно варьировать лишь толщину, но не последовательность слоев. В случае постройки каркасного типа можно будет использовать стойки меньшей величины и применить доступные материалы при обшивке.

Во внимание стоит принять не только ответственность создаваемой конструкции, но и климатические свойства местности.

Устройство

Пирог стен, обшитых различными материалами снаружи, строится по универсальному правилу. А именно: проницаемость для пара должна планомерно увеличиваться от одного слоя к другому. Учитывая малую проницаемость ОСБ для водяных паров, использовать этот материал для обшивки не рекомендуется. За лицевым слоем обычно ставится мембрана, гасящая негативное воздействие ветра. Желательно, чтобы эта защита имела еще и функцию гидроизоляции.

Далее располагается паровой барьер. В результате решается главная задача: профилактика проникновения сквозняков и осадков, талой воды в толщу стены. А благодаря сдерживающему пар слою водяные испарения недостаточно интенсивно проникают из комнат в утепляющую часть.

В качестве утеплителя рекомендуется применять каменную вату, она точно проработает от 40 лет и больше. К тому моменту отделочные материалы или износятся, или выйдут из моды, и их точно надо будет поменять.

Внутренние деревянные перемычки, вопреки некоторым рекомендациям, оборудовать не нужно. Внешнее контрутепление требуется только для повышения энергетической эффективности дома, помогая заблокировать проникновение холода через:

  • перекрытия;
  • обвязки;
  • ригели.

Необходимость в подобной теплоизоляции возникает только при небольшой толщине основного утеплителя. Ставить упомянутые выше перемычки для усиления жесткости каркасов нужно только при монтаже его на укосины. На внутренние стены их монтируют при обшивке дома твердыми плитами. При подсчете общей толщины конструкций следует помнить, что в СНиПе записаны строго минимальные параметры. Для ориентира они подойдут, но строители и опытные заказчики всегда проводят расчеты в индивидуальном порядке, чтобы учесть все нюансы.

Правильный выбор могут сделать только сами владельцы, ориентируясь прежде всего на собственные вкусы, материальные возможности и климатические требования. Но многолетняя практика позволила выяснить некоторые универсальные требования и моменты. В домах, предназначенных для постоянного обитания, стены делают толщиной от 15 см. Это позволяет использовать типовую обрезную доску наиболее массового формата и утеплять стену самыми разными способами. Аналогичные требования предъявляются и к тем постройкам, в которых планируют жить только зимой.

Летние загородные дома могут обойтись без значительного утепления. Отсутствие отопления зимой позволяет избежать возникновения точки росы и повреждения основных материалов. Можно ограничиться одним слоем утеплителя, и сделать стены примерно 5 см. Вроде бы все просто, но есть один момент, который может кардинально поменять дело. Чем тоньше наружная стена, тем меньше ее несущая способность.

Кровля, даже самая легкая и компактная, имеет массу в сотни килограммов. А снежные заносы будут давить сверху, независимо от того, находится ли в это время кто-то в доме или нет. В крупных постройках рекомендуется ставить стены из доски 50х150 мм, монтируя утеплитель в виде единого слоя. Это позволит обеспечить прочность и в то же время сохранить основные качества жилья. Дачи строят по своему усмотрению, поскольку в них живут лишь периодически; но лучше сразу перестраховаться и подготовить полноценный дом со стенами от 10 см.

Более скрупулезные оценки уже подразумевают сбор различной информации, применение формул и коэффициентов, найти все необходимые данные весьма тяжело. Для неспециалистов проще и быстрее воспользоваться различными онлайн-калькуляторами. Если несколько таких ресурсов дают одну цифру, а строители настаивают на другой, есть повод задуматься, такие ли они «профессионалы» на самом деле. Есть и другой способ расчета, отталкивающийся от типоразмеров обрезных досок. Смотрят, какие требуются доски для каркаса, формируют эскиз, определяют, как разместятся оконные и дверные проемы.

Рисуя схему или чертеж в деталях либо в самом общем виде, мало придумать «красивый ход», следует еще позаботиться и о максимальной надежности конструкции. Нужно думать о:

  • точках использования крепежа и его типах;
  • обустройстве продухов и вентиляции;
  • соединении стены с кровлей и фундаментом;
  • оптимальных размерах и форме окон, дверей.

В хорошем комплекте рабочих чертежей, прилагаемых к проекту, обязательно указывается, какие размеры стоек используются, насколько далеко они друг от друга, где монтируются укосины. Следует убедиться, что там показано, как будут соединяться стойки в углах, соответствуют ли они технологии теплого угла, каким будет примыкание внутренних стен. Вместо комплектовочной ведомости настоящие профессионалы используют указания точных размеров любого фрагмента конструкции там же, где он начерчен. Как известно, многие все же включает ОСП в состав жилого каркасного дома, потому что этот материал обладает рядом привлекательных свойств.

По существу это та же древесина, только более крепкая и гибкая одновременно. Облегчение обработки позволяет сформировать даже очень замысловатые архитектурные элементы. Сэндвич-панели, благодаря однородной структуре, не имеют пустот, которые неизбежно появляются в пиломатериалах с сучками. Высокая плотность (на 150% больше, чем у ДСП) тоже является значительным плюсом, как и влагостойкость ориентированной плиты. При сборке допустимо использовать все существующие сейчас разновидности крепежных изделий.

Но даже эти достоинства и комфортная стоимость ориентированных плит не означают, что нужно забывать об их пониженной проницаемости для водяных паров. Поэтому стоит поискать совсем иной материал для лицевой отделки каркасного дома.

При выборе конкретного решения и исполнении его могут быть допущены следующие ошибки:

  • неучет возникновения точки росы;
  • отсутствие клейкой ленты на стыках парового барьера;
  • пароизоляция утеплителя строения сразу с двух сторон;
  • отсутствие пароизоляции в принципе;
  • отсутствие защиты от ветра, или монтаж ее под внутренние слои.

Такие моменты кажутся очевидными до предела, но в реальности именно подобные ошибки доставляют очень много проблем жильцам деревянных домов каркасного типа. Лучше не изобретать что-то с нуля, а пользоваться отработанными за долгое время разновидностями «пирогов». Нарушение технологии приводит к промоканию утеплителя, к возникновению гнезд плесени на стойках и их гниению.

По мнению специалистов, наиболее правильная последовательность материалов такова:

  • базовая отделка внутренних стен при помощи ГКЛ;
  • паровой барьер;
  • утепляющий слой;
  • жесткий плитный материал;
  • ветровая защита;
  • наружная отделка (к примеру, сайдинг, закрепленный на контробрешетке и отделенный от нее воздушным зазором).

Чтобы понять, почему именно такую последовательность считают оптимальной, нужно вникнуть в сущность физических процессов, происходящих в толще каркасной стены. Идущие через нее водяные пары при понижении температуры конденсируются (осаждаются) из воздуха. Кроме степени нагрева, на появление такого конденсата влияет и влажность воздуха как внутри, так и снаружи. Чем она больше, тем при более высокой температуре начинается образование конденсата.

Для пароизоляции нередко применяют полиэтилен повышенной плотности, его толщина составляет минимум 200 мкм.

Монтаж

Прикрепление парового барьера из полиэтилена производится с помощью строительного степлера. Скобы вгоняют в стойки через каждые 300 — 400 мм. Линии стыков нужно оклеить битумным клеем. Когда стыковка производится не внахлест, рекомендуется применять клейкую ленту специального вида. Вместо полиэтилена можно своими руками смонтировать фольгоизол.

Поверх этого материала каждый стык накрывается лентой из бутилкаучука. В качестве силовой обшивки, крепящейся внутри дома, некоторые специалисты предлагают использовать не только ОСП, но и фибролит, шпунтованную доску либо фанеру. Такое решение позволяет сформировать стены с интенсивной вентиляцией на микроуровне. Но полноценный воздухообмен удастся обеспечить только при помощи настоящей вентиляции.

Важно: если материалы жесткой обшивки монтируются с зазором, нужна дополнительная защита от пара.

Для установки в несущих стенах применяют деревянный брус и доски, устойчивую к влаге фанеру. Подавляющее большинство застройщиков и бригад делают выбор в пользу строганого бруса без профилирования, выполненного в виде квадрата либо прямоугольника. Изделия должны пройти активную камерную сушку, размер хотя бы одной стороны должен быть 10 см и крупнее. Связывать брусья можно как точно такими же изделиями, так и доской — технология позволяет то и другое. Профилированные изделия отличаются привлекательным внешним видом и помогают экономить, потому что не только образуют каркас, но и становятся внутренними стенами.

Использование клееного бруса имеет свои преимущества — высокую скорость монтажа, и отсутствие лишних сложностей. Кроме того, силовое воздействие и прогиб почти не отражаются на этом материале.

Важно: если в пошаговой инструкции встречается водостойкая фанера, нельзя перепутать ее с влагостойкой. Только первый тип материала приемлем для оформления стен снаружи. Альтернативой этим материалам и ориентированным плитам при наружной отделке каркасного дома оказываются СИП-панели.

Промышленное изготовление и широкий спектр типоразмеров облегчают монтаж. Кроме того, относительно малая масса дает существенную экономию при сооружении стен и крыш. Несущие и наружные стены монтируются одновременно. Отказаться от специальных несущих стен в доме размером 6х6 м никак не получится. Распознать необходимость в этом элементе несложно: если удается опереть на внешние стены концами половых лаг без прогиба, потребности в несущих конструкциях просто нет.

Как во внешних стенах, так и в межкомнатных перегородках может использоваться звукоизоляционный материал. Отличия состоят в том, что внутри дома – это менее актуально.

Кроме того, нужно думать о сочетании тепловых и акустических свойств в одном веществе, это позволит:

  • уменьшить расходы и толщину конструкций;
  • облегчить их;
  • упростить монтаж.

Заполнение несущих стен утеплителем может быть частичным, но надо позаботиться о надежном соединении минеральной ваты с конструкцией. Это достигается увеличением числа скобок в верхней части и по периметру в сравнении с утеплением боковых сторон дома. Расстояние между скобками составляет ровно 100 мм. Мембрана либо другая ткань в качестве защиты от шума подходит для несущих стен сравнительно неплохо. Когда жилище отапливается по обе стороны от такой стены, допустимо применять толевую бумагу.

Вопреки популярному мнению, сильный неприятный запах уже через неделю перестанет волновать жильцов. А вот экономия средств будет их радовать еще очень долго. Крепить шумоизоляцию помогает строительный степлер. Сверху располагают дюймовые доски, промежутки между которыми определяются видом отделочного материала. Для ГКЛ, а также и для вагонки, оставляют промежуток 600 мм между серединами досок; нижнюю и верхнюю доски располагают вне зависимости от интервала.

Очень важно зафиксировать описание внешнего вида обрешетки на бумаге и сфотографировать ее в высоком разрешении. Когда потребуется вкручивать метизы в стену, не будет необходимости действовать методом проб и ошибок. В точках, где понадобится усиление, доски желательно набить сразу. Это относится к местам крепления любых подвесных шкафов, крупных полок и зеркал. Возвращаясь к межкомнатным перегородкам, нужно сказать о двух методах их создания.

В одном случае ставятся силовые элементы в промежутках половых лаг, и уже на них крепятся по вертикали доски, становящиеся каркасом. В другом подходе стойки упирают в полы или доски, прибиваемые к полу. Независимо от этого, самым надежным решением оказывается присоединение верхних концов стоек к половым лагам или заменяющим их специализированным конструкциям.

К сведению: стоит думать одновременно и о правильности линий комнат, и о дополнительном усилении каркасных элементов, перекрытий при размещении стоек.

Большинство строителей и архитекторов полагает, что для внутренних перегородок не стоит брать доски толще 10х5 см. Ведь все равно к этому показателю добавится еще декоративная отделка. Стойки межкомнатных конструкций разносят на 120 см, поскольку именно такова типовая ширина минераловатных изделий. Применение натуральной базальтовой ваты оправдано внутри только повышенной заботой об экологии.

Советы

Нежелательно экономить на досках, потому что пиломатериал естественной влажности, не обструганный, крайне плох. Серьезные строители даже считают, что он вовсе не подходит. И такое мнение вполне обосновано — были случаи, когда сырой материал приводил к появлению плесени. Это вынуждало снимать пароизоляцию, обрабатывать все подряд антисептиком и долго ждать полного высыхания. Что касается сечения, минимальным габаритом для каркасной стены является 15х4 см.

Внутренний паровой барьер нужно подстилать под черновой пол, чтобы утеплитель не был открыт внутри. Это приведет к тому, что при первом же сильном морозе возникнут конденсат и иней, постепенно они будут разрастаться. Так как большинство видов теплозащиты выпускаются шириной 0,6 м, желательно стойки для их крепления делать на сантиметр ближе. Тогда крепление будет идеально прочным и надежным. Под гипсокартоном внутри каркаса рекомендуется размещать жесткие плиты, хотя бы ДСП, а в идеале ориентированную или цементно-стружечную конструкцию.

Еще больше инфрмации о «пироге» стен каркасного дома смотрите далее.

NAUKADOMA.RU — Каркаснные дома, технологии каркасного строительства

Особенности каркасных домов

Каркасно-рамочная конструкция стен

Конструкция любого легкого каркасного дома состоит из нескольких ключевых элементов — несущего каркаса, утеплителя закладываемого внутрь, а так же наружной и внутренней обшивки с дополнительными слоями.

Каркасная технология имеет внушительный перечень преимуществ.
Каркасные дома имеют минимальную толщину стен по сравнению с любой другой технологией и соответственно лучшее соотношение площади застройки к полезной площади помещений.

Дома построенные по каркасной технологии имеют малый вес и предъявляют минимальные требования к фундаменту, что позволяет значительно сэкономить на его стоимости.

Несмотря на небольшую толщину, при соблюдении технологии строительства, теплоизоляционная способность каркасных стен весьма высока.

Конструкция угла каркасной стены 1

Конструкция угла каркасной стены 2

Угол межэтажного перекрытия

в каркасной конструкции

Примыкание внутренней стены

В зависимости от вида и толщины используемого утеплителя каркасные стены имеют следующие приближенные параметры теплосопротивления

  • Минвата толщиной 150мм, — R = 3,2
  • Минвата толщиной 200мм, — R = 4,3
  • Пенополистирол — толщиной 150мм, — R = 3,7
  • Пенополистирол — толщиной 200мм, — R = 5

Строительство каркасных домов следует выполнять из сухого пиломатериала. Использование сырой древесины неизбежно приведет к ее последующему усыханию, деформации, появлению щелей и ослаблению крепежа. Степень этих негативных явлений может быть различной, но так или иначе они себя проявят.
Наиболее распространенное сечение доски используемой для каркаса 150х50мм, 200х50мм. Ширина зависит от необходимой толщины утеплителя.

В качестве наружной обшивки каркаса может использоваться ориентировано-стружечная плита (OSB,ОСП), влагостойкая фанера, или цементно-стружечная плита (ЦСП). Наружная и внутренняя обшивка, помимо защиты каркаса и утеплителя от внешней среды, придает каркасу дополнительную пространственную прочность.

Для утепления каркасных домов может применяться плотный минераловатный утеплитель или пенополистирол. Минераловатная теплоизоляция должна быть расчитана на применение в вертикальных конструкциях и хорошо держать форму, в противном случае она будет сползать и образовывать неутепленные полости в верхней части каркаса стен.

Если для утепления дома используется пенопласт, то после установки в каркас, щели по периметру обязательно герметизируются при помощи монтажной пены. В связи с этим нужно учитывать факт, что несмотря на меньшую стоимость пенополистирола, по сравнению с минватой, необходимое количество пены может свести на нет разницу в их цене.

Важнейшим элементом в составе стены каркасного дома является пароизоляция. Она устанавливается с внутренней стороны помещения и предохраняет утеплитель от намокания. Особое внимание следует уделять качеству пароизоляции, её герметичности. Все швы должны обязательно проклеиваться двусторонней лентой. При использовании в качестве утеплителя пенополистирола необходимость в пароизоляции отпадает.

Наличие пароизоляции в составе каркасных конструкций создает внутри дома замкнутую воздушную среду. По этой причине, для поддержания комфортного микроклимата в помещениях, следует устраивать эффективную систему вентиляции.

Каркасная технология предполагает два различных подхода к процессу строительства. В первом варианте строительство происходит из штучных материалов. Подготовка, распиловка материалов и сборка дома из них происходит непосредственно на участке.

Во втором варианте дом монтируется из готовых крупноразмерных панелей (щитов), изготавливаемых в заводских условиях в соответствии с проектом. На стройку они доставляются в нужной конфигурации, размерах, с оконными и дверными проемами.
На стройплощадке происходит только их установка и сборка. Данный подход позволяет возводить коробку каркасного дома с очень высокой скоростью. В то же время вес некоторых щитов может быть весьма высок, и поэтому для монтажа каркасно-щитовых стен может понадобиться кран, либо бригада из нескольких человек.

Щитовая технология имеет варианты. В одном случае щиты могут иметь лишь одностороннюю обшивку. Закладка утеплителя и обшивка с противоположной стороны происходит только после монтажа всей коробки.
Другой вариант каркасно-панельных домов это строительство из так называемых SIP панелей. SIP панель состоит из толстого слоя плотного пенополистирола на который с двух сторон под высоким давлением наклеиваются листы(OSB,ОСП). При этом пенополистирол выполняет не только теплоизоляционную функцию, но и повышает прочность конструкции. Дома построенные из SIP панелей обладают большей прочностью, по сравнению с обычным рамочным каркасом.


Конструкция каркасного дома

Крыша каркасного дома с устройством свеса

;

Конструкция каркаса состоит из следующих элементов — нижней и верхней обвязки, вертикальных стоек, укосов, цокольного и межэтажных перекрытий, оконных и дверных проемов. Последовательность сборки каркасного дома зависит от применяемых инженерных решений.

Цокольное перекрытие платформа

Облицовка блокхаусом

Цокольное перекрытие платформа

Штукатурный фасад

Цокольное перекрытие по обвязке стен

Цокольное перекрытие с независимым

опиранием. Облицовка кирпичом

Наиболее распространенным является так называемый платформенный каркас. Название обусловлено тем, что перед возведением стен, на фундаменте сначала сооружается цокольное перекрытие с укладкой чернового пола. Фрагменты стен собираются в рамы уже на готовой платформе, после чего происходит их установка и крепление к перекрытию прямо поверх чернового пола. Затем операции повторяются, монтируется межэтажное перекрытие, на которое устанавливаются стены второго этажа.

Плюсом платформенного каркаса является отточенная технология и удобство выполнения работ. Наличие ровного основания облегчает раскладку, подгонку и монтаж элементов, позволяет производить сборку каркаса стен с максимальной точностью и качеством.

Минусом платформенной конструкции является то, что после укладки листов чернового пола (ОСП, фанера, ЦСП), не рекомендуется допускать его намокания. В связи с этим, в условиях дождливой погоды необходимо предусмотреть меры защиты перекрытия от дождя.

Еще одним минусом является то, что в каркасе платформенного типа крайне затруднен ремонт перекрытий. Несущие стены стоят прямо на балках перекрытия, что делает невозможным замену балок, без серьезного вмешательства в остальные элементы конструкции.

Данная проблема не является особо актуальной, если элементы конструкции перекрытия соответствующим образом обработаны и эксплуатируются в условиях нормальной влажности. Однако, в сложных условиях — плохо проветриваемом подполье, постоянном переувлажнении, плохой биозащите, срок службы конструкций цокольного перекрытия может оказаться значительно меньше, чем у стен, а способ решения этой проблемы окажется весьма сложным.
В связи с этим желательно обеспечить доступ в подполье для периодического осмотра конструкций.

В качестве альтернативы существуют и другие варианты конструкции цокольного перекрытия.
В одном из них, перекрытие сооружается уже после установки каркаса стен. Балки ложатся поверх горизонтальной доски стенового каркаса. Данный вариант позволяет производить замену балок перекрытия в случае необходимости. Недостаток этой схемы в том, что при отсутствии ровного основания сборка каркаса стен происходит в более сложных условиях. Кроме того усложняется подрезка плит чернового пола и утеплителя в районе стыка перекрытия со стенами.

В другом варианте цокольное перекрытие сооружается в виде отдельного короба внутри периметра стен. Благодаря чему каркасы стен и перекрытия получаются абсолютно независимы друг от друга. Данная конструкция возможна только в том случае, если фундамент дома достаточно широк, что позволяет сдвинуть стены к его наружному краю, а на внутренний положить балки перекрытия.

Данный способ хорош тем, что при наилучшей ремонтопригодности он сохраняет преимущества платформы.
На фундаменте можно сначала возвести короб перекрытия, а стены собирать уже на нем. Отличие состоит лишь в том, что после сборки, стены приставляются сбоку, а не ставятся на перекрытие.
Недостаток состоит в том, что данная конструкция требует более широкой ленты фундамента по сравнению с предыдущими вариантами. Это приводит к повышенному расходу материалов на фундамент и повышению его стоимости.

Каркасные дома могут возводиться практически на любом типе фундамента. Самое простое решение предполагает использование столбчатого или свайного фундамента без монолитного ростверка. В этом случае вершины столбов объединяют толстым обвязочным брусом, на котором сооружается каркас. Перед возведением каркаса по фундаменту укладывают слой рулонной гидроизоляции.


Наружная отделка каркасных домов

Отделка каркасного дома может производиться самыми различными материалами.

Наиболее простые виды отделки это обшивка сайдингом, блокхаусом, и аналогичными материалами. Для всех этих материалов устанавливают вертикальные направляющие — деревянные бруски или металлический профиль.

Направляющие устанавливаются поверх наружной черновой обшивки, которая в свою очередь предварительно покрывается ветро-влагозащитной мембраной. Благодаря направляющим между отделкой и черновой обшивкой остается вентилируемое пространство которое способствует выведению пара через мембрану. После установки направляющих, на них, с помощью саморезов крепят элементы отделки. Монтаж ведется снизу вверх.

Более сложным вариантом является штукатурная облицовка каркасника. С одной стороны наружная обшивка из ОСП,ЦСП или фанеры, представляет собой достаточно ровную плоскость, которую можно грунтовать и красить. С другой стороны все листовые материалы при увлажнении подвергаются деформации. Это приводит к волнообразованию и растрескиванию лицевого покрытия на стыках плит.

По этим причинам штукатурную отделку выполняют по технологии «мокрый фасад», которая позволяет избежать трещинообразования.
Для этого по наружной обшивке крепят тонкий слой жесткого утеплителя, на который наносят слой штукатурки по стеклотканевой сетке. Затем следует слой грунтовки и декоративной штукатурки. Дополнительный плюс данной отделки в том, что добавочный слой утеплителя являясь сплошным, повышает общую герметичность теплоизоляции, устраняя мосты холода в районе стыков элементов каркаса.

Еще один вариант облицовки каркасного дома это обкладка стен кирпичом. Для выполнения кирпичной облицовки необходимо, чтобы фундамент выступал за наружную плоскость стен позволяя опереть на него кирпичную стенку с зазором от наружной обшивки не менее 50мм. Кирпич крепят к каркасной стене при помощи гибких связей, для которых подойдет металлическая перфорированная лента.

Более легкой альтернативой массивной кирпичной облицовке, является отделка фасада клинкерной плиткой. Она производится в широчайшем ассортименте цветов и фактур, и в тоже время не требует дополнительной ширины фундамента. Технология её монтажа аналогична штукатурной облицовке фасада, только вместо декоративной штукатурки производится клеевой монтаж плитки.


Металлический крепеж деревянных конструкций

Перфорированная пластина

Гвоздевая пластина

Стропильно-балочный крепеж

Скользящее крепление стропил

Опора балки открытая

Опора балки закрытая

Кронштейн скрытый

Уголок простой

Уголок универсальный

Сгибаемый уголок

Зубчатый диск

В настоящее время для монтажа деревянных, в том числе каркасных конструкций, помимо простых гвоздевых соединений, активно используются металлические крепежные элементы. Их применение позволяет сократить количество сложных столярных работ, что ускоряет процесс строительства. При использовании металлического крепежа не происходит ослабления поперечных сечений, как в случае устройства врубок.

Производители предлагают широкий ассортимент крепежных элементов для дерева. Каждый конкретный вид крепежа изготавливается в различных размерах, позволяя подобрать его под параметры конструкции. Перфорированный крепеж изготавливается из листовой стали толщиной 1,5 — 2мм. Для защиты от коррозии металл оцинковывают.

Перфорированные монтажные пластины

— содержат множество отверстий под гвозди/саморезы или болты, позволяют осуществлять надежное гвоздевое соединение двух и более элементов в одной плоскости под любым углом. Накладываются на узел с двух сторон. Активно используются для соединения элементов в стропильных фермах. Позволяют вести монтаж прямо на стройплощадке.
При необходимости пластины могут подрезаться по форме узла.

Гвоздевые пластины

— (металлические зубчатые пластины МЗП) изготавливаются методом просечки стального листа, в результате чего получают несколько рядов зубьев-гвоздей имеющих общее основание. Имеют то же предназначение, что и перфорированные пластины, однако в отличие от них требуют монтажа в промышленных условиях.

Крепление гвоздевыми пластинами осуществляется при помощи пресса методом вдавливания. Забивание гвоздевых пластин недопустимо, так как не обеспечивает надежного соединения.
По этим причинам использование гвоздевых пластин целесообразно именно в условиях производства, поскольку обеспечивает высокую скорость сборки конструкций, и неэффективно на стройплощадке.

Стропильно-балочное крепление

— служит для соединения перпендикулярных конструктивных элементов опирающихся друг на друга — балок и стропил. Так же может использоваться для подшивки поперечных элементов с нижней стороны балок. Для более эффективного крепежа, пару креплений лучше устанавливать не строго симметрично, а перевернуть одно из них полкой в другую сторону. В некоторых случаях стропильно-балочное крепление может быть заменено обычным уголком.

Скользящее крепление стропил

— используется при строительстве домов из бревна или бруса естественной влажности, если требуется устройство наслонных стропил. В этом случае, в результате усадки сруба, расстояние от конькового прогона до мауэрлата может изменяться. Поэтому жесткое крепление стропил к мауэрлату недопустимо. Скользящий крепеж позволяет нижнему краю стропил свободно смещаться относительно стены, на которую они опираются. Установку скользящего крепления следует выполнять с учетом максимальной величины смещения стропила.

Опоры балок

— позволяют крепить под прямым углом горизонтальные несущие элементы — (балки, прогоны) к различным частям конструкции. Крепление к основной опоре может осуществляться как на гвозди или саморезы, так и на болты. Опоры балок выпускаются в широкой номенклатуре размеров, рассчитанных на различную ширину и высоту балок.

В некоторых случаях, если конструкции являются частью интерьера, к ним предъявляются повышенные эстетические требования. В данной ситуации крепеж либо стараются смонтировать незаметно, либо использовать технологию врубки элементов. Некоторые крепежные элементы специально предназначены для скрытого монтажа.

К таким элементам относится скрытый кронштейн балки. В отличии от обычных балочных опор, после установки он оказывается полностью скрыт в теле балки. Для использования кронштейна с торца балки делается вертикальный пропил, и сверлятся отверстия под металлические штифты. Кронштейн крепится к несущей части конструкции, в которой предварительно, выбирается площадка под кронштейн, на толщину его металла , после чего на него одевается балка и вставляются штифты.

Уголки

— различных размеров служат для соединения конструкций под прямым углом. Могут иметь отверстия под гвозди/саморезы и под болты. Часто применяются для соединения стоек (вертикальных элементов конструкции) с горизонтальными элементами.

Кроме уголков с круглыми отверстиями существуют так называемые регулируемые уголки с продолговатыми отверстиями под болты. Это позволяет осуществлять последующую корректировку положения соединяемых элементов относительно друг друга.

Так же встречаются уголки с углом крепления 135 градусов и уголки со сгибаемой частью, что позволяет стыковать элементы конструкции под любым требуемым углом.

Зубчатый диск

— используется для повышения прочности болтовых соединений, балок и стропил. Диски могут быть как двусторонними, для установки между соединяемыми элементами, так и односторонними для установки под шляпками болтов. Эффективность крепления достигается тогда, когда диаметр отверстия в диске соответствует диаметру болта.

Т-образное крепление

— служит для соединения двух перпендикулярных элементов между собой. В определенной ситуации может заменить крепление при помощи уголков.

Т-образное крепление

Устройство каркасного дома от пола до кровли

Чтобы каркасный дом прослужил вам долгие годы, необходимо строгое соблюдение технологии строительства, в частности, правильное устройство пола, внешних и внутренних стен, перекрытий и кровли. Чтобы ознакомиться с устройством каркасного дома и узнать, что скрывается под отделкой, выберите элемент и нажмите на иконку с лупой.

Кровля

Загородные каркасные дома, как правило, оборудованы скатной кровлей — летом с нее скатывается вода, а зимой не задерживается снег, что снижает риск протечки. Основой кровли являются стропила (сухая обрезная доска не менее 50х150 мм). С учетом тяжести кровельного покрытия, ветровой и снеговой нагрузки в климатических условиях Ленинградской области, шаг между стропилами делается 0.6 м. Для обеспечения тепла мансардного этажа крыша утепляется и снабжается гидро- и пароизоляцией. Контробрешетка обеспечивает вентиляцию кровельного пространства, предотвращая скапливание влаги и продлевая срок службы утеплителя.

  • 1. Кровельное покрытие
  • 2. Контробрешетка
  • 3. Гидро-ветрозащита
  • 4. Обрешетка, вентиляционный зазор
  • 5. Утеплитель плитный базальтовый
  • 6. Пароизоляция
  • 7. Стропильная нога
  • 8. Внутренняя отделка

Наружная стена

Стена каркасного дома имеет сложное устройство и состоит из нескольких слоев, каждый из которых выполняет свою функцию. Из-за ее многослойности, устройство стены также называется «пирогом». Чтобы избежать нежелательного накопления влаги внутри пространства стены, ветрозащитный слой ставится с внешней стороны, а пароизоляционный — с внутренней. В наших климатических условиях, когда столбик термометра может опускаться и до минус тридцати, утеплитель рекомендуется делать толщиной от 200 мм, и никак не менее 150 мм. Для обеспечения прочности каркаса, расстояние между стойками полагается 600 мм, а каркас дополнительно укрепляется укосинами.

  • 1. Наружная отделка
  • 2. Обрешетка, вентиляционный зазор
  • 3. Ветрозащита
  • 4. Укосина
  • 5. Утеплитель плитный базальтовый
  • 6. Стойка, шаг 600 мм по осям, вентиляционный зазор, обрешетка
  • 7. Пароизоляция
  • 8. Внутренняя отделка

Внутренняя перегородка

Внутри дома нет необходимости в дополнительном утеплении стен, и утеплитель во внутренней перегородке играет роль звукоизоляции. Чем толще стена, тем лучше звукоизоляция — но внутренние перегородки не требуется делать такой же толщины, как внешние стены. В наших домах мы монтируем перегородки толщиной 100 мм или более. Пароизоляция препятствует скапливанию конденсата в слое утеплителя.

  • 1. Внутренняя отделка
  • 2. Обрешетка, вентиляционный зазор
  • 3. Пароизоляция
  • 4. Утеплитель плитный базальтовый
  • 5. Стойка, шаг 600 мм по осям
  • 6. Пароизоляция
  • 7. Внутренняя отделка

Пол

В случае использования свайно-винтового фундамента, пол защищает внутренние помещения дома от холода и влаги во внешней среде, поэтому его устройство похоже на устройство стен. В «пироге» пола обязателен гидрозащитный слой с внешней стороны. В отличие от стен, пол каркасного дома испытывает меньшую нагрузку, поэтому дополнительное укрепление пола не требуется. В наших домах лаги пола изготовляются из сухой обрезной доски не менее 50х150 мм.

  • 1. Настил пола
  • 2. Обрешетка, вентиляционный зазор
  • 3. Пароизоляция
  • 4. Утеплитель плитный базальтовый
  • 5. Лаги пола, шаг 600 мм по осям
  • 6. Гидрозащита, экструзионный пенополистирол
  • 7. Черновой пол

Перекрытие

Устройство «пирога» перекрытия двухэтажного загородного дома близко к устройству пола цокольного этажа. Межэтажное перекрытие выполняет в большей степени звукоизолирующую роль и не требует гидрозащитного слоя. Пароизоляционный слой и вентиляционный промежуток препятствуют скапливанию влаги в утеплителе и продлевают срок его службы.

  • 1. Настил пола
  • 2. Обрешетка, вентиляционный зазор
  • 3. Пароизоляция
  • 4. Утеплитель плитный базальтовый
  • 5. Межэтажная балка, шаг 600 мм по осям
  • 6. Пароизоляция
  • 7. Обрешетка, вентиляционный зазор
  • 8. Внутренняя отделка

Основные термины по каркасу дома, которые необходимо знать

Когда дело доходит до нового строительства, каркас — это то место, где ваше здание начинает обретать форму. Когда у вас есть планы, их обрамление воплощает в жизнь эти чертежи. Каркас здания — это каркас, который поддерживает все элементы отделки, такие как гипсокартон, двери, окна и даже вашу крышу.

Если вы пытаетесь построить пристройку, такую ​​как гараж, сарай или сарай, вам необходимо понять основные компоненты каркаса стен, прежде чем начать.Если вы наняли кого-то для строительства вашего нового дома, также полезно знать следующие термины, чтобы вы могли понять, о чем говорит ваш строитель, в начале процесса строительства дома.

Об устройстве дома нужно много знать, поэтому вот несколько основных терминов, которые помогут вам начать работу:

Стеновая панель

В конструкции каркаса стеновая панель относится к панели или конструкции, составляющей каркас одной стены дома. В своей основной форме стеновая панель представляет собой большой прямоугольник в обрамлении, состоящий из верхней и нижней пластины и стоек (обычно деревянных или металлических балок).Стеновые панели, в которые входят окна и двери, содержат дополнительные компоненты, о которых вы узнаете из этого блога.

Тарелки

На любой стеновой панели или элементе каркаса балки, проходящие горизонтально вверху и внизу рамы, называются пластинами. Вверху стеновой панели у вас есть верхняя пластина, а внизу — нижняя пластина. К пластинам крепятся стойки, а стойки и пластины вместе образуют стеновую панель.

Шпильки

Шпильки — это элементы каркаса, которые проходят вертикально от верхней пластины к нижней пластине.Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга, от центра к центру, и являются одним из наиболее распространенных компонентов стеновых панелей. Шпильки структурируют и предлагают большую часть поддержки для стеновой панели.

Балки

Балка — это горизонтальный элемент каркаса, который проходит по длине пола или платформы дома. Балки являются опорой для пола в вашем доме и представляют собой платформу, к которой в конечном итоге будут прикреплены ваши стеновые панели. Мы сотрудничаем с LP Building Products, чтобы внедрить их системы LP I-Joist в односемейные и многосемейные здания по всему Мичигану и Северной Индиане.

Строительство каркаса стен небольшого дома | Как оформить стену | Структурная древесина «два на четыре» | Уголки стены стержня

Монтаж стен

Ознакомьтесь с этой новой книгой !

Для сборки стен деревянных крошечных домиков обычно используется конструкционная древесина два на четыре , особенно для одноэтажных зданий, где стены не должны выдерживать нагрузку вышележащих уровней. Принцип возведения этих каркасных конструкций из дерева быстрый.Благодаря благоприятному весу конструкций отпадает необходимость в тяжелой подъемной технике. Вся работа может быть сделана человеческими силами. Если фундамент и конструкция перекрытия готовы, можно приступать к монтажу отдельных стен.

Рекомендуется предварительно разрезать и подготовить все компоненты. Массивная деревянная плита может обеспечить ровную поверхность для сборки отдельных стеновых частей в соответствии с документацией строительного проекта. Готовые стены возводятся и крепятся к полу; затем они скручиваются.Это делается до тех пор, пока не будут завершены все стены первого этажа.

Процесс крепления индивидуальных стен к фундаменту.

  1. столбы настенные
  2. раскосы
  3. временная опора (распорка)
  4. опорные стойки
  5. Ремень (стяжка)
  6. Лага комбинированные
  7. паркетная доска
  8. лестница
  9. верхняя плита
  10. вытирание

Стеновая конструкция состоит из нескольких стеновых компонентов, среди основных — горизонтальные плиты, вертикальные стойки, внутренний настил, распорка, дышащая мембрана, удерживающая внутреннюю влагу от других слоев изоляции, теплоизоляция, защищающая внутреннюю среду, обшивка, которая также действует как подпорка, обрешетка для крепления различных слоев стены, защита от дождя, предотвращающая попадание влаги из внешней среды в стену, внешняя облицовка, защищающая от воздействия погодных условий и инсталляций.

Соберите первую стену на основании и закрепите на месте. С помощью временных прибитых досок выровняйте стену до идеального прилегания. Примените тот же метод к следующей стене; уравновешивая его, прикрепите его к конструкции пола и первой стене. Снова примените тот же метод к остальным стенам. Продолжайте добавлять временные распорки в процессе работы; это делает незавершенную конструкцию более прочной и удерживает ее на месте. Когда все стены будут возведены, можно установить окончательные распорки, чтобы удалить все временные конструкции.

Угловой каркас / Несколько шпилек

Есть много способов решить проблему соединения двух стен в углу. Если соединение должно быть максимально прочным, следует выбрать вариант с несколькими шпильками. Вы также можете использовать короткие блоки между стойками, чтобы дополнительно укрепить угловые стойки. Однако обычно теплового моста больше, и требуется больше материала.

Типы углов каркасных стен

Ненесущие стены — Конструкция каркасных стен

Помимо прочности соединения, контакт между двумя стенами подчеркивает устранение тепловых мостов и разделение конструкций через разделительный слой — пароизоляцию.Есть много способов продолжить строительство перегородок, и для каждого из них важно работать точно и следить за тем, чтобы все размеры и уровень были правильными. В противном случае вся стена может быть недельной и склонной к изгибу, и впоследствии возникнет риск осложнений при фиксации стеновой панели или установке дверей.

Хотите узнать больше о процессе деревянного строительства своими руками? Наше удивительное пошаговое руководство Как построить крошечный дом уже здесь для вас ! Здесь можно заказать множество иллюстраций, фотографий и руководств.

Способы соединения перегородок:

Опора для отделки потолка

  1. Блокировка прибита к балкам потолка
  2. балки перекрытия
  3. опора для гвоздей
  4. тарелка
  5. шпилька

Обрамление перегородки: Внутренняя стойка, прикрепленная к стойке

  1. Стойка перегородки
  2. нижняя плита
  3. полиэтиленовая лента
  4. изоляция в помещениях
  5. Стойка наружная

Внутренняя шпилька, прикрепленная к блокировке

  1. Наружная стеновая шпилька
  2. блокировка
  3. нижняя плита
  4. стойка перегородки

Внутренняя стойка, прикрепленная после монтажа гипсокартона

  1. Наружная стеновая стойка
  2. вагонка
  3. стойка перегородки
  4. нижняя плита

Распорка и изоляция

Распорка — одна из важнейших частей конструкции стены, предотвращающая деформацию или обрушение конструкции под действием боковых сил.Он крепится по диагонали к вертикальным несущим компонентам под идеальным углом от 45 ° до 60 °, так как слишком острый или тупой угол сделает распорку неэффективной. Наиболее часто используемые типы распорок — это либо диагональная блокировка, изготовленная из того же материала, что и каркас, либо перфорированная ветровая стяжка, которая помещается поверх несущей конструкции и прибивается к ней гвоздями или привинчивается. Такие планки из дерева наиболее распространены, например, на традиционных крышах, где собираются заселить чердачное пространство.Кроме того, другой тип ветровой распорки изготавливается из плит OSB или фанеры, что также помогает сделать углы здания более жесткими.

Как работает диагональное блокирующее крепление.

Еще одна важная часть стены — теплоизоляция, обеспечивающая комфортную среду внутри здания независимо от погоды и температуры. Сегодня используются несколько материалов: минеральный утеплитель (минеральная вата), натуральный или синтетический (полистирол). Несущий каркас стены обычно устанавливается после таких систем, как водопровод, канализация и т. Д., находятся на месте и непосредственно перед окончательной внутренней отделкой стен. Тепловая установка также размещается в крыше, между отдельными стропилами и в полу между балками.

Технологическая книга строительства малых домов

Вас интересует дополнительная информация по строительству домика ? Посмотрите мою новую книгу «Как построить крошечный домик», , где вы можете найти множество практических советов и инструкций, связанных с движением крошечных домов!

Все, что вам нужно знать о стенах

Стены: как они сделаны?

Самый распространенный материал, используемый в строительстве домов в Соединенных Штатах, — дерево; однако сталь и бетон используются на региональном уровне.В южных районах будут бетонные стены, частично из-за ураганов и термитов. Но в большинстве домов по-прежнему используется древесина по нескольким причинам:

  • Наличие древесины.
  • Когда вы получите готовый продукт, вам будет намного проще отделывать его, например развешивать картины, потому что у вас есть место, куда можно поставить гвозди.
  • Звукоизоляция и изоляция для лучшего резонанса звука.

Деревянное каркасное строительство

Самая распространенная конструкция стен — это конструкция с деревянным каркасом.

  • Подоконник — это первая часть каркаса, которая находится прямо над бетоном, и это часть, которую нужно просверлить для анкерных болтов, которые прикрепляют дом к бетонному фундаменту.
  • Шпильки прикреплены к порогу. Они специально расположены и определяются вашими местными строительными нормами. Шпильки — это вертикальные стены — «нормальные» стены дома. Это вертикальные элементы, которые обычно имеют размер 2 дюйма на 4 дюйма на 16 дюймов.
    Примечание: Если у вас стена и длинная строганная поверхность, стена может двигаться наружу и прогибаться. Структурная целостность сохраняется за счет тех двух верхних пластин, которые соединены вместе, образуя обод.
  • Пространства, в которых находятся двери и окна, называются грубыми проемами. Черновые проемы служат дополнительным каркасом для поддержки нагрузки. Эти опоры называются заголовками и калеками. Жатки представляют собой горизонтальные опоры, а калеки работают вертикально.
    Заголовок перекрывает верх окна, двери, арки или прохода и сохраняет структурную целостность и распределяет вес по сторонам и по сторонам грубого проема в обрамлении.Жатка обычно представляет собой кусок дерева, который выдерживает вес всего, что находится наверху.
    А поврежденные шпильки — это шпильки, на которых действительно крепится жатка.
  • Теперь, когда куски стены объяснены, пора собрать их все вместе. Чаще всего стены собирают на земле, а затем поднимают на место как единое целое. Наконец, они прикрепляются к фундаменту.
    Примечание: Стены и секторы часто устанавливаются плоскими на земле, а затем их просто поднимают на место и прикрепляют.Это называется подъемно-поворотной конструкцией.
  • После того, как этот процесс завершится по всем стенам, плотники выпрямят стены и убедятся, что они квадратные и правильные.

Стены можно разделить на две категории:

  • Несущая способность: Несущая стена выдерживает нагрузку сверху, обычно нагрузку на другой пол или крышу.
  • Ненесущая стена: Ненесущая стена строится независимо от основной несущей конструкции дома.Это может быть как внутренняя, так и внешняя стена, в зависимости от используемой конструкции каркаса.

Знаете ли вы, что примерно шестая часть древесины, поставляемой на строительную площадку, никогда не используется? Его просто вывозят как отходы.

Перегородка: как создать раму за 10 шагов

Детали проекта

Навык

3 из 5
Умеренный
Зависит от длины стены и количества дверных проемов, в которые необходимо обрамить

Стоимость

От 3 до 4 долларов за 8-футовую шпильку (из ели или пихты), плюс от 6 до 10 долларов за гвозди

Расчетное время

От 4 до 6 часов (чтобы обрамить 8-футовую стену с одним дверным проемом)

На каждую реконструкцию, которая включает в себя снос стены, есть другая, требующая ее возведения.«Если вы ремонтируете чердак, добавляете кладовку или домашний офис, вам понадобится дополнительная стена или две», — говорит генеральный подрядчик This Old House Том Сильва.

Построение простой перегородки — каркасной стены, которая разделяет внутреннее пространство без какой-либо нагрузки — является прекрасным введением в основы домашнего строительства. В этом проекте используются те же принципы и компоненты, которые используются при строительстве любого каркасного дома: 2x бруса правильно расставлены и прибиты гвоздями, затем установлен отвес.

Думайте об этом как о столярных изделиях каркаса 101. Несмотря на то, что вся эта работа в конечном итоге закопана в гипсокартон, ярлыки приводят к неприятностям. Обрамление с использованием хороших материалов и умных технологий закладывает основу для всего, что будет дальше: гладкие стены, идеально подогнанные столешницы и двери, которые распахиваются, но не заедают.

Как построить перегородку

1. Обзор сборки перегородки

2. Разметка деревянной перегородки

Фото Дэвида Кармака

  • Отметьте потолок на расстоянии 3 дюймов от одной стены в том месте, где к нему будет примыкать перегородка.От этой отметки опустите отвес и отметьте пол. Повторите то же самое на другом конце перегородки.
  • Измерьте расстояние от каждой отметки пола до примыкающей стены. Если это не 3 дюйма, то эта примыкающая стена не отвесная. Запишите разницу между верхним и нижним измерениями на каждом конце для шага 3.
  • Используя метки в качестве ориентира, проведите мелом линию на полу и потолке. Измерьте меловые линии, чтобы определить длину подошвы и верхней пластины. Разрезать тарелки.
  • Если планируется дверной проем, добавьте 2 дюйма к ширине и высоте двери, чтобы определить размеры ее грубого проема.
  • Отрежьте две шпильки домкрата на 1 1/2 дюйма короче приблизительной высоты проема. Отрежьте две части заголовка на 3 дюйма длиннее, чем ширина проема.

3. Отметьте пластины

Фото Дэвида Кармака

  • Положите пластины лицом к лицу. Если стены неровные, расставьте плиты в шахматном порядке по разнице в измерениях отвеса, указанных в Шаге 1. Отметьте места шпилек на расстоянии 15 1/4 дюйма от конца пластины, затем через каждые 16 дюймов.
  • Приложить жатку к подошве в дверной проем; отметьте каждый конец на пластине. Нарисуйте еще одну линию на расстоянии 1,5 дюйма от первой. Нарисуйте «X» между каждой парой линий, показывая расположение шипов короля.
  • Снимите заголовок. Нарисуйте параллельные линии на расстоянии 1 1/2 дюйма от заголовка. Нарисуйте букву «О» между каждой парой шпилек для домкратов. Перенесите линии на верхнюю пластину.
  • На первой стойке проведите линию через обе пластины. Работайте от конца, проводя линию на расстоянии 1,5 дюйма от первого. Повторите для каждой отметки, чтобы указать расположение штифтов.
  • Установить жатку на верхнюю пластину между положениями цапфовых штифтов. Перенесите линии с верхней пластины на жатку, показывающие, где идут поврежденные шпильки.

4. Измерьте шпильки

  • Чтобы найти длину стойки, сложите два блока 2×4 лицом к лицу на линии разметки пола и измерьте до линии разметки потолка. Эти блоки представляют собой совокупную толщину подошвы и верхней пластины.
  • Произведите измерения на любом конце перегородки и в трех точках между ними.

5. Отрежьте шпильки

Фото Дэвида Кармака

  • Подсчитайте количество штифтов, отмеченных на пластине, и обрежьте их все до минимального размера, используя портативную циркулярную пилу и Speed ​​Square.
  • Также обрежьте все калеки, включая те два, которые лежат напротив шипов-цапф, до длины: длина цапфы минус длина домкрата минус толщина перемычки.

6. Соберите детали

Фото Дэвида Кармака

  • Положите все детали на край и на пол. Совместите концы шпилек с отметками на подошве и верхней пластине. Совместите концы калек с верхней пластиной и заголовком.
  • Следуйте последовательности сборки, показанной на рисунке в разделе «Шаг 1. Начните с компонентов дверного проема; закончить с общими шпильками.
  • Сначала соедините детали под прямым углом друг к другу, забив два гвоздя 16d бок о бок через лицевую сторону одной детали и в конец соседней детали.
  • Для соединений лицом к лицу (от шпилек до королей, головок) используйте гвозди 10d, вбитые через каждые 12–16 дюймов по зигзагообразной схеме.

Наконечник: Для ненесущей стены шпильки домкратов можно собирать вместе из обрезков 2×4, пока они полностью не заполнят зазор между подошвой и нижней частью коллектора.

7. Наклоните перегородку вверх

Фото Дэвида Кармака

  • Когда все части будут скреплены вместе, наклоните стену так, чтобы лицевой край верхней пластины оказался рядом с линией на потолке. При необходимости попросите кого-нибудь помочь вам поднять перегородку на место.
  • Если посадка тугая, используйте кувалду и деревянный «брусок», чтобы постучать по краю подошвы так, чтобы он совместился с меловой линией на полу.Если перегородка проходит перпендикулярно балкам потолка, вбейте один гвоздь 16d через верхнюю пластину в каждую балку.
  • Если перегородка проходит непосредственно под балкой, забейте ее гвоздями через верхнюю пластину в каждом отсеке для стоек. Если верхняя пластина приземлится между балками, прибейте ее к блокировке.

8. Проверьте перегородку на наличие отвеса

Фото Дэвида Кармака

  • Перед тем, как забивать гвозди, используйте 4-футовый уровень, чтобы убедиться, что края и грани гвоздей расположены отвесно (идеально вертикально).Если необходима регулировка, переместите уровень и молотком постучите по перегородке, чтобы она встала на место. Затем используйте уровень, чтобы еще раз проверить отвес.
  • Если вы обнаружите места, где верхняя пластина не плотно прилегает к потолку, вставьте тонкие деревянные прокладки под подошву в соответствующих местах стойки, чтобы закрыть зазор наверху.

9. Закрепите перегородку

Фото Дэвида Кармака

  • Закрепите подошву подошвы (кроме дверного проема), забив по одному гвоздю 16d в каждую балку пола.Если стена находится на одной линии с балкой, забейте один гвоздь 10d через пластину в каждом отсеке для стойки и в черный пол. (На бетонных плитах просверлите подошву подошвы в бетон, затем забейте пружинные штыри, шурупы или гвозди, вырезанные из каменной кладки.)
  • Забейте концевые шпильки гвоздями 16d через каждые 12–16 дюймов в шпильки или блокировку примыкающей стены.
  • После того, как стена закреплена, вырежьте подошву из дверного проема с помощью ручной пилы. Обрежьте его заподлицо с каждой шпилькой домкрата, не выпиливая черновой пол.
  • Чтобы противостоять силе хлопающих дверей, зажмите каждый конец только что отрезанной пластины под шпильки домкрата двумя гвоздями 10d.

10. Блокировка зигзага

Фото Дэвида Кармака

В большинстве случаев перегородка, построенная из 2×4 на 16-дюймовых центрах, обеспечивает достаточную прочность, но когда Том обрамляет любую стену высотой более 8 футов (или ту, которая несет нагрузку), он часто добавляет блокировку.Эти короткие бревна, прибитые гвоздями между стойками примерно на полпути к стене, «помогают держать стойки прямо и, таким образом, добавляют целостности стене и делают ее более жесткой».

Для этой цели он предпочитает «елочку», названную так из-за ее характерного зигзагообразного рисунка, который он обычно обнаруживает в старых домах с гвоздиками, которые занимают целые два этажа. (Блокировка установленного края вверх и заподлицо с краями стоек служит другой цели: обеспечить прочную основу для крепления панелей или раковин на опорах.)

Том устанавливает эту блокировку после того, как стена будет поднята на место. Сначала он делает параллельные надрезы под углом 15 градусов кусками 2х4 так, чтобы концы плотно прилегали к двум граням шпилек в каждом отсеке.

Затем, двумя гвоздями 16d, он ногтями на ногах через поверхность каждой шпильки и в блокировку; следующую часть он поворачивает на 180 градусов относительно первой и прибивает блок ногтями так, чтобы один конец совпадал с ближним концом первой части. Так продолжается до тех пор, пока не будут заполнены все отсеки. Тогда стена готова для гипсокартона.

«Это быстро, дешево и отлично работает», — говорит он об этом. «Что может быть лучше, чем это?»


Инструменты

Основы каркаса дома

: типы, условия и компоненты | 2020

Легкая каркасная конструкция (известная просто как «обрамление» в жилищном строительстве) — это метод создания конструкции, основанной на вертикальных компонентах, известных как стойки, которые обеспечивают стабильный каркас для внутренних и внешних настенных покрытий. Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками.Балки поддерживают потолки и полы.

Сегодня обрамление платформы — в котором каждая история обрамлена поверх предыдущей — является методом выбора среди большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров по сравнению с более длинными или более естественными пропилами древесины, которые использовались в более старых методах.

Обрамление: краткий урок истории

Деревянный каркас

Деревянный каркас, при котором соединялись большие стойки и балки и соединялись деревянными колышками, было популярно в XVIII и XIX веках.При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2×4). Этот метод обрамления вышел из моды, потому что пиломатериалы обрезались вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее возводить дома из пиломатериалов стандартных размеров.

Обрамление воздушного шара

В 1830-х годах стало популярным создание воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками.В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов. Проблема с использованием непрерывных гвоздей — опасность пожара: без поломок гвоздей пожар, начавшийся на низком уровне в доме, может быстро подняться до самого верха, сравняв конструкцию с землей.

Обрамление платформы

Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего.

Строители обрамляют одноэтажные платформы, обычно состоящие из каркасных стен высотой восемь или девять футов, опирающихся на черный пол — платформу.Затем каждая история обрамляется поверх другой, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

  • Для создания каркаса платформы используются более короткие куски пиломатериалов, чем в предыдущих технологиях, например, для создания каркаса из баллонов, что является преимуществом, поскольку более длинные стойки труднее получить и они более дорогие.
  • Прорывы в шпильках от уровня к уровню создают естественные противопожарные барьеры.
  • Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности — более безопасной среде с высокой структурной целостностью.

Обрамление — один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Элементы обрамления

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Этаж

  • Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
  • Ферма: Ферма перекрытия состоит из бруса 2 × 4 или 2 × 3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но, по сути, образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
  • Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу.Ненесущая или перегородка возводится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа — стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены, скрепленные срезанными панелями, железобетонной или каменной кладкой или стальными плитами.

  • Подоконник: Этот кусок бруса прикрепляет дом к фундаменту.Каркас первого этажа возводится поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
  • Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина — это кусок бруса, который лежит на полу и образует нижнюю часть стены.
  • Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами. Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновых панелей.
  • Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированная цементная плита или фанера. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
  • Двери и окна: В дверном и оконном обрамлении есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные опоры и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются королевскими шипами и триммерами (или шипами для домкратов). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов вниз на пол и фундамент.

Потолок

  • Балки: Потолочные балки — это горизонтальные элементы, перекрывающие потолок и передающие нагрузку крыши на стойки. Стандартных размеров не существует, но наиболее часто используемые пиломатериалы для балок сегодня — 2 × 6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

  • Стропила: Эти структурные компоненты проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают обшивку крыши. Метод строительства, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное место на чердаке можно было превратить в комнату.
  • Фермы: Ферма — это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а их преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Тем не менее, они сегментируют открытое чердак, поэтому не подойдут тем, кто позже может захотеть переоборудовать чердак.
  • Настил: Настил крыши — это часть конструкции крыши, которая располагается поверх стропил или ферм и обеспечивает структуру или «настил» для слоев защиты от атмосферных воздействий и кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до прокладки в механических, электрических и сантехнических схемах.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Варианты стен и крыш для деревянных каркасных домов

В то время как структурный каркас может быть звездой шоу в деревянном доме, система ограждений (перевод: ваши стены и крыша) — это то, что защищает дом от внешних элементов.Кроме того, в зависимости от того, какие материалы вы выберете, эта система может создать высокопроизводительный дом, отличающийся экологической и экономичной эффективностью. Хотя каждая лесозаготовительная компания предпочитает системы ограждений по-своему, есть несколько вариантов на выбор. При выборе системы необходимо принять во внимание несколько важных соображений, а также детали каждого варианта.

Структурные изолированные панели (СИП)

Структурные изолированные панели, или SIP, существуют с 1970-х годов и с тех пор их популярность растет.В общих чертах, SIPS изготавливаются из ½-дюймового слоя ориентированно-стружечной плиты (OSB), слоя пенопласта, толщина которого варьируется в зависимости от ваших требований к изоляции, и еще одного слоя OSB толщиной ½ дюйма. Слои склеиваются, как бутерброд. Ваша команда профессионалов постарается применить структурные преимущества панелей к деревянному каркасу вашего дома.

Использование SIP может снизить потребность в коленных скобах и других деревянных элементах, что сэкономит вам деньги. SIP-панели производятся за пределами предприятия и отправляются вам производителем, когда вы будете готовы к их установке.Они бывают разных размеров, со всеми углами, окнами и дверными проемами, вырезанными и готовыми к установке. Они привинчиваются к деревянным балкам крыши и стен, а также могут использоваться в помещениях, не имеющих деревянного каркаса, вместо стен и крыш с традиционным каркасом. В домах из SIP очень низкий уровень инфильтрации воздуха, потому что в них меньше зазоров, которые нужно закрыть. Эта герметичность делает отопление и охлаждение вашего деревянного дома более экономичным как с точки зрения ежемесячного счета за электроэнергию, так и с точки зрения меньшего размера блоков HVAC, которые потребуются вашему дому.

См. Также Топ-15 вопросов о деревянных каркасных домах

Дома, построенные с использованием SIP, могут поддерживать постоянную температуру, иметь меньше сквозняков и меньше шума, чем стандартные строительные здания. При правильной установке они сохраняют более высокое значение R для всей стены, чем каркасные стены аналогичных размеров.

Если вы выберете структурные изолированные панели (СИП) для своего деревянного дома, панели будут доставлены на ваш объект предварительно разрезанными и готовыми к установке.

Обычный каркас

Обычное обрамление имитирует систему, используемую в стандартном строительстве (способ, которым строится большинство домов в Соединенных Штатах), и состоит из бруса размером 2 на 4 дюйма и 2 на 6 дюймов для обрамления стен и Кровельные фермы размером 2 на 8 дюймов, 2 на 10 дюймов, 2 на 12 дюймов или готовые конструкции для создания крыши. Все это обшивается слоем фанеры или OSB, который структурно связывает все вместе. Чтобы использовать обычный каркас в деревянном доме, стены возводятся и устанавливаются вокруг деревянного каркаса.Некоторые люди используют систему заполнения, помещая обычную стену внутри деревянного каркаса. Это не рекомендуется для наружных стен.

По мере того, как древесина сохнет и перемещается в зависимости от времени года, вы наверняка получите проникновение воздуха через промежутки, которые образуются между стенами и деревянными балками. Это увеличит ваши затраты на электроэнергию, а также потенциально создаст проблемы с влажностью в будущем. Электрические провода и изоляционные работы могут быть выполнены в обычном режиме, и у вас будет выбор стандартных типов изоляции, которые вы можете поместить в стены.Чтобы обеспечить герметичность и изоляционные свойства SIP, вам нужно будет использовать для стен и крыши напыляемую пену на основе полиуретана.

GreenBuildingAdvisor.com | Фото Лори Э. Диксон

Решение для соломенных тюков

Согласно сказке «Три поросенка», солома — плохой вариант для крепкого дома. А вот дом из соломенных тюков разрушить практически невозможно. Дома из соломенных тюков не только довольно прочные, но и невероятно энергоэффективны.(Большинство стенок из тюков соломы имеют R-30, по сравнению с R-17 дома с традиционным каркасом.) В этом типе конструкции тюки обычно имеют высоту 16 дюймов, ширину 18 дюймов и длину от 36 до 40 дюймов. Солома часто является отходом производства зерновых культур.

См. Также Золотой дом по системе LEED из вторичных материалов

Несмотря на естественную конструкцию, дома из соломенных тюков не представляют опасности пожара. Фактически, стены из соломенных тюков, покрытые глиняной штукатуркой, могут выдерживать температуру до 2000 градусов по Фаренгейту более одного часа.Огонь нуждается в топливе и кислороде; солома упакована так плотно, что она горит снаружи, но не горит. Кроме того, при правильном строительстве дома из тюков соломы не должны подвергаться повреждениям от воды или проникновению воды, если тюки должным образом покрыты глиной или цементной штукатуркой.

Как отделать каркасный дом из бруса

Итак, ваш каркасный дом или бунгало выросли, что теперь? Ограждения завершают каркасный дом из бруса. Вы можете рассчитывать на то, что ваша компания, занимающаяся деревянным каркасом, позаботится о ограждении вашего дома.Большинство компаний сегодня используют структурные изолированные панели, также известные как SIP, в качестве ограждений для своих каркасов. Эти панели просты в установке, их можно использовать в качестве полов, стен и даже крыш. Было доказано, что они являются лучшим способом ограждать и изолировать. Установка SIP обычно входит в общую стоимость, которую взимает с вас компания по производству деревянных каркасов.

Помимо SIP, есть и другие способы заключить фрейм. Иногда методы деревянного каркаса и традиционного деревянного каркаса комбинируются вместе, в результате получается гибридное здание.Когда все панели будут на месте, следует приступить к кровельным работам.

Добавить комментарий

Ваш адрес email не будет опубликован.
