Конструкция крыши деревянного дома и устройство кровли

Крыша в доме играет важную роль в строении всей конструкции. Ее основная задача — защищать дом от воздействия неблагоприятных явлений, а также выполнять ограждающую функцию. На сегодняшний день представлено большое количество различных конструкционных элементов и материалов, из которых можно выполнить крышу. Например, деревянная крыша славится своей практичностью, длительным сроком эксплуатации и экологичностью. В этой статье мы расскажем, из чего состоит устройство деревянной крыши, а также разберем ее конструкцию.

Особенности деревянной крыши

Крыша является основным конструктивным элементов строения, которое расположено над чердачным перекрытием. Устройство крыши деревянного дома основывается на разных видах стропильной системы. Стропильная система для деревянного дома — индивидуальная конструкция, которая выполняется исходя из вида крыши, ее размера и формы. Деревянная система содержит в себе следующие элементы:

• свесы — выполняют защитную функцию стен от попадания влаги;
• кобыль — неотъемлемый элемент конструкции;
• кровельный конек — служит местом соединения двух скатов, непосредственно на самой конструкции набивается обрешетка;
• обрешетка — устанавливается перпендикулярно стропильным ногам, несет нагрузку всего кровельного перекрытия;
• затяжка — основной элемент стропил, который фиксирует их и не дает им расходиться;
• стропильные ноги — обеспечивают жесткость конструкции, отвечают за уклон крыши и определяют ее вид;
• мауэрлат — служит фундаментом всей конструкции, обеспечивает равномерную нагрузку всей крыши на стены строения;
• кровельный подкос и стойки — обеспечивают дополнительную устойчивость и надежность;
• прогон — строительный элемент, соединяющий стропильные ноги (различают коньковый и боковой прогон).

Помимо всех описанных основных элементов, конструкция крыши деревянного дома включает в себя раскосы, растяжки и дополнительные стойки, позволяющие правильно распределить нагрузку на несущие элементы и исключить образования лишнего давления на них.

Важно! Крыши деревянных домов монтируют исключительно из сухого дерева, влажность которого не должна превышать 15%. При использовании сырой древесины деревянная кровля может деформироваться.

Типы кровельных конструкций

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Конструкции деревянных крыш зависят от многих факторов. В процессе строительства дома своими руками форма крыши играет важную роль, именно для ее возведения и обеспечения подбираются и приобретаются необходимые материалы для стропильной системы. Факторы, влияющие на вид крыши:

• Правильный расчет уклона дома и подбор качественных строительных материалов, именно от этих составляющих зависит прочность конструкции;
• Уровень выпадания климатических осадков, если в местности, где строиться дом, минимальное количество осадков, уклон конструкции выполняют минимальным, если же уровень осадков превышает норму, уклон выполняют высокий и остроконечный.

Для информации! При выборе кровельных материалов следует учитывать, различные материалы укладываются под определенным углом и без отступов, т.е. не ниже и не выше.

Виды крыши деревенского дома могут быть следующими:

• вальмовая;
• односкатная;
• двускатная;
• плоская;
• мансардная;
• шатровая;
• многощипцовая.

Для информации! Покрытие из дерева применяют для всех типов кровли: односкатная, двускатная, вальмовая.

Все перечисленные виды конструкций позволяют увеличить их эксплуатационные качества, а именно:

• обеспечивают прекрасную термоизоляцию перекрытия, т.к. дерево хорошо удерживает тепло;
• выполнение самоочистки при выпадении снега, треугольное устройство деревянной кровли позволяет беспрепятственно скатываться снегу и снижает нагрузку на всю конструкцию;
• наличие большого уклона позволяет не застаиваться воде, что исключает повреждению деревянной системы;
• длинные отвесы позволяют выполнить отвод жидкости со стен и увеличить их срок эксплуатации, а также снизить уровень повреждения несущих элементов строения;
• деревянные крыши конструкции не требуют большого вложения денежных средств для выполнения ремонтных работ.

Чаще всего для деревянных конструкций используют такие строительные материалы, как:

• шифер;
• ондулин;
• металлочерепица;
• рулонный кровельный материал;
• битумный кровельный материал.

Если строение предполагается быть массивным, специалисты рекомендуют использовать легкие материалы, например, ондулин или металлочерепицу. Такие материалы исключают образование дополнительной нагрузки на строение.

Устройство кровли

На фото представлена стропильная система деревянного дома.

Деревянные конструкции кровли выполняют с учетом определённых правил. Пошаговое устройство кровли состоит из:

• Установки лежней, их фиксируют параллельно боковым стенам строения, для этого используют брус сечением 15х15. Если длина бруса недостаточная, ее можно нарастить из отрезков и соединить строительными шипами;
• Укладка стоек с обязательным соблюдением шага, который должен соответствовать шагу стропильной системы;
• Фиксация крайних стропил на мауэрлат, с использованием опоры на стойки;
• Верхние углы фронтона скрепляются коньковым прогоном;
• Установка рядовых стропил, их фиксируют на мауэрлат, опорные стойки и коньковые элементы;
• Обшивка фронтона.

Когда вся стропильная система собрана, выполняется следующий этап строительных работ состоящий из:

• монтирования обрешетки;
• укладки пирога;
• укладки кровельного покрытия.

Для информации! Кровельный пирог может состоять из нескольких разных слоев. Данная особенность зависит от использования чердачного помещения, если планируется использовать чердак, в качестве жилой комнаты, лучше его утеплить.

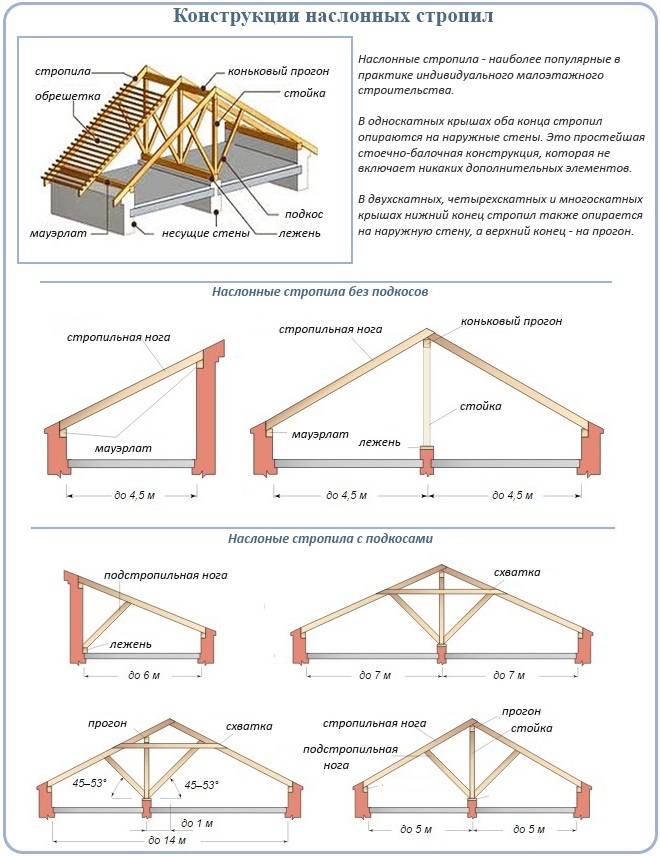

Стоит отметить, стропильная система может быть выполнена в двух вариантах:

• Наклонная — состоит из одной или нескольких промежуточных опор на несущих элементах конструкции;

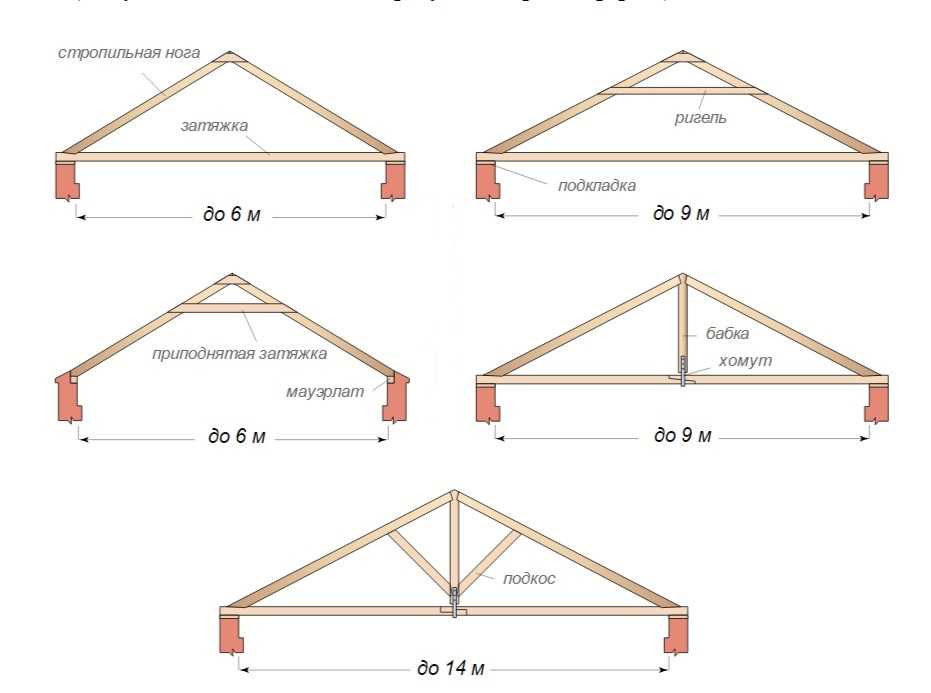

• Висячая — состоит из опоры на стены строения, чем их немного распирает. Для избежания разрушения либо нарушения строения следует выполнить перемычку и зафиксировать ее на концах стропил. Основная задача перемычки — сдерживать строение.

Устройство крыши в деревянном доме вполне можно выполнить своими руками, однако, изготовление деревянных конструкционных элементов крыши лучше доверить специалистам. Правильно изготовленная стропильная система позволит надежно защитить дом от негативных факторов и значительно увеличит срок эксплуатации всей кровельной системы.

Крыша в деревянном доме -двускатная, с утеплением потолка

Кровля одновременно выполняет несколько функций, надёжно защищает строение от погодных условий, а также придаёт ему презентабельный внешний вид. Крыша каждой постройки должна быть надёжной и полностью отвечать существующим нормам безопасности.

Особенно, это важно для деревянных домов, так как древесина максимально восприимчива к воздействию влаги. Именно поэтому необходимо с особой ответственностью относиться к выбору подходящего типа крыши деревянного дома, допущение каких-либо ошибок на этапе проектирования, выполнения монтажных работ полностью исключено.

Какие бывают крыши? Виды и формы кровли

Кто-то считает, что кровля отличается только видом материала. На самом деле кровли различаются стропильной системой, формой и другими эксплуатационными характеристиками.

Односкатная

Плоская кровля, одна из сторон которой немного приподнята. Из преимуществ – несложный процесс монтажа. Крыша имеет малый уклон и большую площадь ската, что не совсем положительно сказывается на показателях прочности, продолжительности срока службы.

Двухскатная

Двускатные крыши каркасного дома являются классическим вариантом. Возвышение в данном случае расположено по средней линии жилого дома.

Повышенная устойчивость к неблагоприятным погодным условиям обусловлена наличием малой площади, большого угла наклона.

Ломаная двускатная

Двускатная крыша применяется при необходимости наличия чердака большой площадью, либо в условиях возведения дома с мансардой. Ломаная крыша отличается простыми конструктивными элементами и привлекательным видом.

Вальмовая

Главное отличие вальмовой крыши является наличие нескольких скатов.

Основные узлы и элементы

Основой всех перечисленных вариантов крыш выступает стропильная система деревянного дома. Некоторые конструкционные элементы могут отличаться в зависимости от рабочего проекта. В любом случае основные названия элементов кровли имеются в каждой системе. Отличия заключаются только в геометрии и количестве.

Мауэрлат

Мауэрлат представляет собой основную часть всей системы. Этот элемент предназначен для распределения веса крыши в деревянном доме на площадь постройки. Производится с использованием бруса, сечением 100х100 мм. По необходимости брус может быть заменён на сдвоенную доску, толщина которой составляет 50 мм.

Стропила

Эта деталь предназначена для формирования геометрии кровли, поддерживания кровельного материала. Стропила передают нагрузку на мауэрлат и после на стены строения. Доски для кровли должны быть высококачественными, без дефектов и с min наличием сучков.

В рабочем процессе важно обеспечить max прочность стыка, и использовать накладки из дерева или металлические крепёжные элементы. Шаг стропил подбирается при выполнении каждого заказа индивидуально. Это зависит от вида кровли, разновидности материала для крыши, размеров дома.

Стойки

Стойки – один из основных элементов кровли дома из бруса. Подпорки устанавливаются в вертикальном положении.

Стойки опираются на нижние затяжки и поддерживают стропила. Данный элемент способствует равномерному распределению массы кровли, а также позволяет разгрузить конструкцию.

Обрешётка

Подложка под кровельный материал. Конфигурация обрешётки и выбор материалов зависит от определённого проекта и вида крыши. Шаг подбирается в соответствии с массой/размерами кровельного материала.

Контробрешётка

Для утепления холодной крыши необходима контробрешётка. Конструкционные элементы аналогичны обрешётке, только контробрешётка фиксируется изнутри стропил. Ключевая задача заключается в обеспечении опоры для теплоизоляции, которая не препятствует естественной вентиляции.

Карнизные полки

Это части крыши, представляющие собой вертикальные ограждающие конструкции строения. Подшив карнизных полок осуществляется для того, чтобы обеспечить надёжную защиту дома от атмосферных осадков.

Также карнизы способствуют обеспечению естественной вентиляции пространства под крышей. Благодаря чему появление плесени, грибка, намокание утеплителя, скопление конденсата полностью исключено.

Обращаясь в нашу компанию, вы получаете качество за разумные деньги. Мы выполняем строительство одноэтажных, двухэтажных домов с покрытием красивых крыш, в том числе и мансардных крыш. По вашему желанию к дому может быть пристроено крыльцо, просторная веранда.

Мы подскажем какую лучше выбрать кровлю, например, преимущества двускатной четырёхскатной крыши, как выполняется утепление потолка, презентабельный фронтон. Подробно расскажем об установке дымохода через крышу, перекрытии крыши, а также поможем определиться с цветом кровли: коричневый, синий, зелёный, красный.

Будем рады реализовать все ваши мечты! Желаете построить дом со вторым этажом и лучшей крышей с окнами? Звоните, всё обговорим и приступим к работе. Утепление холодной крыши выполняем в полном соответствии с современными технологиями.

Мы, в компании Полесье, делаем преимущественно двускатные крыши с фронтонами и утепление потолка, с сохранением холодного чердака.

Соединительные элементы

Из чего состоит конструкция крыши внутри? Она отличается наличием большого количества стыков различной конфигурации. Создать правильную стропильную систему с соблюдением точных запилов под силу только высококвалифицированным специалистам.

На практике существует большой выбор крепёжных деталей, способствующих облегчить процесс строения крыши с сохранением всех эксплуатационных характеристик:

1. Опора позволяет удобно соединять отрезки бруса под прямым углом.

2. Уголки, отличающиеся конфигурацией (раздвижные, с фиксированным углом) – являются важным элементом возведения современных деревянных строений.

3. Держатели стропильных ног обеспечивают надёжное крепление пятки стропил на мауэрлате (плавающее/жёсткое крепление).

4. Разнообразные шпильки, гайки, болты.

5. Металлические соединительные пластины обеспечивают повышенный уровень надёжности стыка сращиваемых досок.

Материалы кровельного покрытия

Чем лучше покрыть крышу в деревянном доме? Отвечая на этот вопрос, стоит сразу отметить, что выбор кровельного материала считается одной из основных составляющих на этапе проектирования кровли. В ассортименте представлен большой выбор строительных материалов, которые отличаются техническими характеристиками.

Процесс выбора рекомендуется соотносить следующим критериям:

• показатель надёжности;
• вес готовой конструкции;
• соотношение цена-качество;
• внешний вид;
• срок службы.

Разновидности кровельных материалов:

1. Цветной профлист — самый доступный материал.

2. Металлочерепица – металлический, оцинкованный лист в формата монтерей с нанесённым защитным покрытием. Представлен в богатом разнообразии оттеночной палитры, легко укладывать при условии знания всех особенностей рабочего процесса.

3. Шифер – прочный, хорошо защищает от атмосферных осадков, устойчив к большой массе снега. Материал имеет тяжёлый вес, поэтому важно соорудить крепкую стропильную систему. (в Полесье не используется)

4. Керамическая черепица – стильный внешний вид. Стройматериал имеют долгий срок службы, большой вес, стропильная система должна выдерживать повышенную массу. (в Полесье не используется)

5. Металлопрофиль – меньший вес по сравнению с шифером, огромный выбор цветов, фактур. (в Полесье не используется)

6. Дерево – устройство крыши из дерева практически аналогично с кровлями другого вида. (в Полесье не используется)

7. Ондулин – листовой стройматериал, который напитан полимерными добавками, а также битумным составом. Возможна укладка поверх старой крыши в деревянном доме.

Особенности возведения кровли

Весь процесс начинается с проектировочных работ. При разработке проектной документации подбирается оптимальная конфигурация, способная обеспечить необходимый вид строения, а также устойчивость к разной массе кровельного стройматериала. На создаваемых схемах отображается внешний вид, каркас крыши, нижний свисающий край (свесы), водостоки, элементы стропильной системы.

Необходимо помнить, что древесина дышит.

Именно по этой причине важно предусмотреть соответствующие механизмы, компенсирующие сезонные смещения, так как в зависимости от времени года размеры строения могут меняться (стены садятся). После необходимо составить план предстоящих работ, с подробным указанием всех действий.

Утепление крыши

Если правильно утеплить кровлю, то по факту значительно снижается потеря тепла в жилом деревянном доме. Благодаря соблюдению проверенных технологий, температурный режим на чердаке будет всегда выше по сравнению с показателем снаружи строения, в результате потолок будет остывать гораздо медленнее.

В Полесье, мы обычно утепляем потолок, а не крышу по стропилам.

Если дом покрыт ломаной или высокой двухскатной кровлей, то на чердачном этаже можно оборудовать кабинет или мастерскую. Обшивка начинается с выбора стройматериала, в отношении которого предъявляются соответствующие требования:

• низкий уровень теплопроводности;
• незначительный вес;
• экологичность;
• отличный показатель звукоизоляции;
• хорошая устойчивость к низким температурным режимам.

Одним из самых подходящих материалов является минвата, которую легко укладывать. Теплоизоляционный материал гарантированно обеспечивает пароизоляцию внутри, гидрозащиту с внешней стороны и служит на протяжении многих лет.

Кровля является сложным элементом жилого дома из дерева, поэтому требуется проявление максимального внимания и ответственности. На предварительном этапе обязательно изучается структура, все элементы стропильной системы, учитывается высота крыши, возможность использования перекрестной схемы утепления.

Проблемы сложных крыш в деревянном доме

Выбирая кровлю, рекомендуется обращать внимание на привлекательный внешний вид, эксплуатационные характеристики, эффективность, учитывая регион размещения деревянного дома.

Одной из распространенных проблем при обустройстве крыш в деревянном доме является усадка стен. Это зависит от уровня качества и разновидности стройматериала стен. Усадка у бревна – max, массивного бруса – меньше, чем у бревна, клееного бруса – min.

В рабочем процессе уделяется много внимания участкам, где крыша соединяется с неподвижными частями (вентиляционные выходы, трубы и так далее). Чердачный этаж позволяет результативнее утеплить подкровельное пространство, облегчить отвод влаги.

Также на чердаке можно периодически и с удобством проверять состояние стропильной системы. Сложная крыша, отличающаяся наличием большого количества ендов/ребер/щипцов, позволяет презентабельно выделить строение среди окружающих домов.

Но, при большом количестве ендов, их необходимо обязательно гидроизолировать, чтобы избежать скапливания мусора и влаги в данных местах. Для крыши деревянного дома, отличающейся сложной формой, не рекомендуется создавать фронтоны.

Отделка внутри дома выполняется только после усадки стен. Этот процесс происходит быстрее, если кровля покрыта черепицей натурального происхождения. Проблемные вопросы, возникающие при обустройстве крыши на доме из дерева:

1. Желательное наличие чердачного помещения.

2. Сложное выполнение монтажных работ.

3. Повышенный расход строительных материалов.

4. Наличие массы ендов, мест примыканий, где в обязательном порядке делается хорошая гидроизоляция.

Несмотря на наличие проблем, сложные крыши достаточно востребованные и пользуются повышенным спросом, благодаря следующим плюсам:

• прочность, надёжность;
• гарантированная устойчивость снеговым/ветровым нагрузкам;
• возможность одновременно объединять разные виды кровли;
• эстетический внешний вид.

Строительная компания «Полесье Воронеж» предлагает оказание профессиональных услуг по обустройству крыш разного типа в деревянном доме. Возводимые нами кровли служат на протяжении многих лет и радуют своим привлекательным внешним видом. Мы предоставляем продолжительные гарантийные обязательства.

Обращайтесь, ответим на все вопросы, учтём озвученные пожелания и выставим оптимальное коммерческое предложение в день обращения!
