Крыша каркасного дома своими руками: особенности, правила и расчет конструкции

конструкция, устройство, видео и др.

Вариантов материала для строительства частного дома на современном рынке множество. Самые распространённые — кирпичные, блочные и из брёвен. Но в последнее время всё большую популярность обретают каркасные дома. Они отличаются простым и быстрым монтажом. Его можно произвести самостоятельно, не прибегая к помощи профессионалов. Ниже вы найдёте рекомендации, как возвести крышу каркасного дома своими руками.

Особенности конструкции

Конструкция кровли обладает большим весом и опирают её на несущие стены дома. В случае с каркасным домом крышу устанавливают на вертикальные стойки, обшитые ОСБ-плитами до середины бруса верхней обвязки. Декоративную облицовку стен делают после монтажа кровли. А после этого производят подшивку фронтонного и карнизного свесов.

Фронтонный и карнизный свесы

Фронтоны возводятся и обшиваются до сборки крыши. Поэтому перед началом работ нужно подготовить проект, где будет определён внешний вид крыши и её уклон. Фронтон может крепиться и параллельно с монтажом крыши, но предварительно всё же придётся устанавливать крайние стропильные фермы, надёжно закреплённые с помощью раскосов.

Высота крыши каркасного дома обычно более 6 метров. Перед началом работ необходимо определиться с типом стропильной системы. В зависимости от ширины перекрываемого пролёта стропила могут иметь коньковую доску, опорную стяжку или скатые раскосы, если есть центральная несущая стена. Если пролёт небольшой, то обычно устанавливают стропильные затяжки. В качестве опорной стяжки могут выступать мансардные стены.

Процесс строительства каркасной крыши

Стропила крепят с помощью гвоздей, саморезов, металлических пластин или уголков. Шаг стропил определяют в пределах 40 — 100 сантиметров. Эта цифра зависит от размера сечения деревянных балок, из которых выполняются стойки. Они могут быть в пределах 2,5 — 5 метров.

На наружные несущие вертикальные стойки стены для опирания стропильных ног укладывают деревянные бруски сечением 10х10 сантиметров, называемые мауэрлатами. Обязательное условие его установки — жёсткая фиксация. Соединять стропильные ноги лучше всего с помощью зубчатых накладок. Если перекрываемый пролёт более пяти метров, необходима установка специального подпора под стропила. После установки стропильной системы для укладки кровельного покрытия монтируют обрешетку. Она может быть выполнена из ОСБ-плит, фанеры, обрезных, полуобрезных или необрезных досок. Это зависит от выбранного кровельного покрытия.

При условии наличия мансардного этажа, крышу необходимо делать утеплённой. Утеплитель располагают между стропилами. При условии, что его толщина составляет 10 — 15 см, сечение стропил будет равно 15х5-15х7 см. Сечение стропил выбирают по толщине утеплителя и величине снеговой нагрузки. Для этого производят расчёты. Если нет возможности его провести, то берут сечение стропил больше. При толщине утеплителя более 15 см, подойдут стропила сечением 20х7 см.

При монтаже стропил на мауэрлат вырезают в опорном бруске треугольник, равный 1/3 высоты стропила.

Крыша может иметь один или несколько скатов. При этом сложная крыша смотрится интереснее. Но самым оптимальным вариантом, как по затрачиваемым суммам, так и по проводимым работам, будет двускатная крыша. Она не имеет ендов и у неё всего лишь один конек, что будет несомненным плюсом при возведении крыши своими руками, так как эти места в конструкции самые уязвимые.

При выборе величины уклона стоит учитывать, что при показателе менее 28 градусов нагрузки на стропильную систему увеличиваются. Это приведёт к необходимости строгого расчёта и контроля за несущими элементами. А при уклоне, превышающем 50 градусов, усиливаются ветровые нагрузки. Оптимальным выбором будет уклон в пределах 35-45 градусов. Такая крыша и смотреться будет лучше, и снег на ней не будет задерживаться.

Монтаж крыши

Монтаж крыши рассмотрим на примере дома с габаритными параметрами 6х8 метров, двускатной крышей с уклоном в 45 градусов, где в качестве кровельного покрытия использован битумный шифер. В конструкции предусмотрен мансардный этаж с высотой стен 1,1-1,6 метров.

Высоту стен мансардного этажа делать меньше 1,1 метра не стоит. Это вызовет неудобство при эксплуатации подкровельного пространства. При холодном чердаке стены поднимать не нужно, при этом конструкция крыши не поменяется.

В качестве стропильной системы будем использовать две наклонные стропильные ноги, соединённые ригелем для обеспечения жесткости. Его ещё называют затяжкой, перемычкой, поперечиной и т. д.

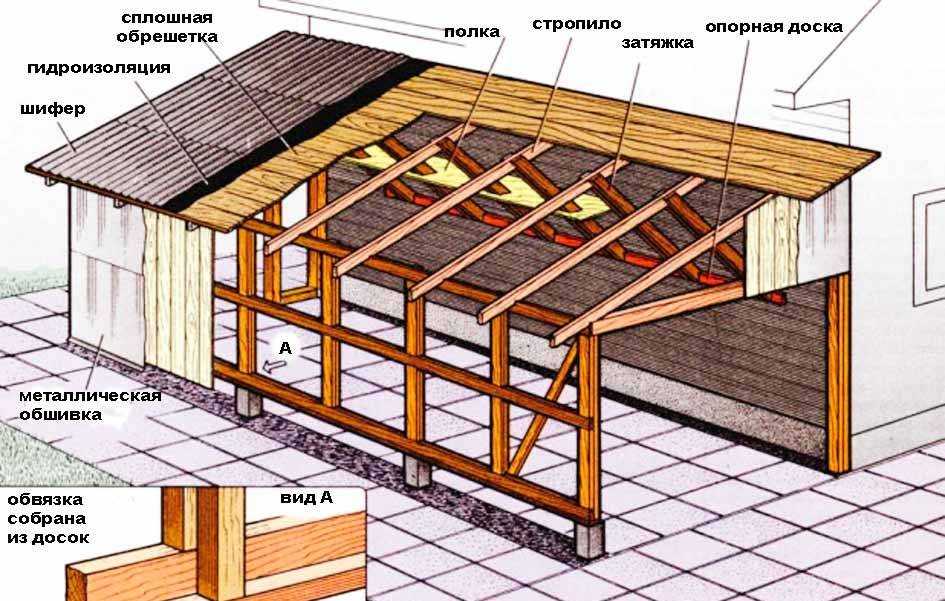

Элементы крыши каркасного дома

Наличие мансардного этажа предполагает утепление крыши. Поэтому в качестве сечения стропил выберем параметры 15х5 см.  А толщину утеплителя возьмем 15 см (по расчету для Москвы — 138 мм).

Далее необходимо определиться с длиной стропил. Это можно сделать, произведя расчёты. Прежде всего, необходимо определиться с углом наклона. Если вы ещё не знаете, какой наклон выбрать, следуйте инструкции ниже

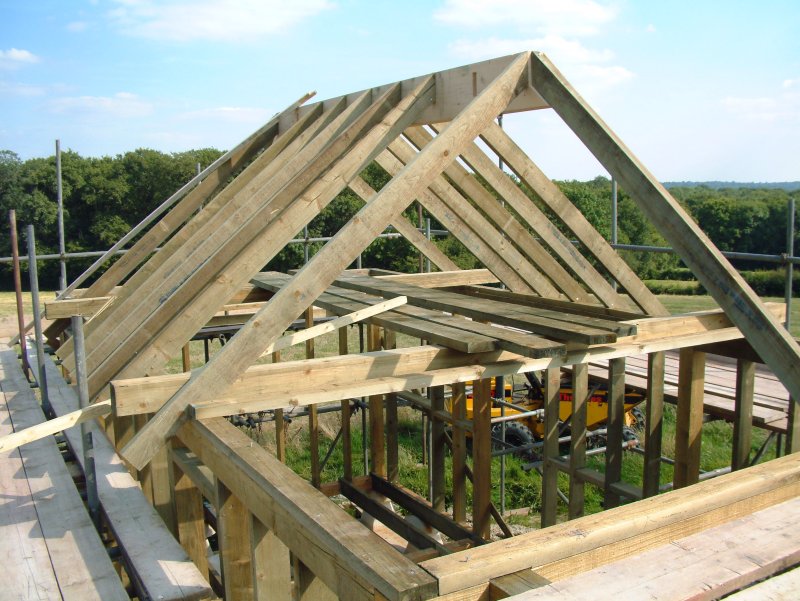

Две рейки длиной 6 метров нужно сбить с помощью гвоздей в виде буквы «Л». Это наглядно покажет, как будет выглядеть стропильная ферма. Работы проводятся на земле. После этого стоит подготовить пробный ригель. Он представляет из себя длинную рейку, которую прикладывают к стропилам, чтобы отмерить его длину.

После этого поднимаем получившуюся ферму на крышу и опираем на брус верхней обвязки. Далее методом подбора определяемся с углом наклона и, соответственно, с длиной стропил. При определении этого параметра необходимо учитывать, что свес стропил относительно стены должен быть на величину 30-55 см.

Свес кровли

Свес кровли делают для защиты стен дома от атмосферных осадков. При отсутствии водостока свес делают не менее 50 см.

При таком способе подбора длины стропил необходимо учесть, что итоговая высота будет на 5 см. ниже из-за установки на мауэрлат. Чтобы произвести такую установку, в бруске мауэрлата вырезают прямоугольник 5х5-5х6 см. для стропил сечением 15х5 см. А при примерке стропил необходимо разметить, где будет происходить опирание и провести вертикаль. Таким образом, мы обозначим одну сторону треугольника, а вторую размечаем на земле под углом 90 градусов.

Крепление стропил к мауэрлату

Шаг стропил определяется в зависимости от сечения стропил и ската крыши. Для рассматриваемого примера лучше всего подойдёт шаг в 70-80 см.

Иногда рекомендуют сократить шаг до 60 см., чтобы не разрезать утеплитель. Но такое решение приведет к тому, что увеличится количество стропильных ног и, соответственно, затраты на материал.

Следующий этап — подготовка нужного количества стропильных ног. Для этого используем уже размеченную стропильную ферму. Эти работы стоит проводить на земле. Каждую следующую стропильную ногу отмечаем по первому образцу, чтобы не допустить накапливания ошибок.

Затем приступаем к креплениям ригелей. Наилучшее место для их размещения — максимально низко. Ригель необходим, чтобы воспринимать распор, при этом, чем он ниже, тем лучше работает.

В условиях наличия мансардного этажа наилучшая высота крепления ригелей – 2,25 — 2,35 метра. Это позволит разместить дверные проёмы высотой 2,1 метра. При уменьшении высоты проёмов можно располагать ригели ниже. Но при этом и высота помещений будет, соответственно, ниже. Чтобы высоту помещений сделать равной 2,5 метра, что считается наиболее удобным параметром, ригели делают на идентичной высоте 2,5 метра.

Ригели для обеспечения жёсткости крыши

Наличие контробрешётки позволит обеспечить зазор на вентиляцию в кровле. Их должно быть два — нижний и верхний вентзазор, высотой 2-4 см. каждый. Это делается независимо от того, утеплённая ли кровля.

Нижний вентзазор делают под слоем гидроизоляции, а верхний — над. Они позволяют обеспечивать выветривание конденсата и препятствуют скапливанию воды. Наличие обоих вентзазоров будет условием того, что деревянные элементы не покроются плесенью или грибком.

Контробрешётку крепят на стропила вдоль. Шаг для них выбирают в соответствии с шагом стропил. Сечение досок для этих целей подойдёт 2х5 см.

Скат крыши: схема

Далее производим крепление обрешётки. Размер сечения и шага будет зависит от выбранного материала для кровли. По условию нашего примера, это битумный шифер. Поэтому выбираем необрезные доски для обрешётки сечением 4х5 см. А монтировать их будем с шагом 35 см.

Длину обрешётки выбираем с учётом наличия свеса за крайнюю стропильную ногу в 20-50 см. Его можно приравнять к свесу стропил.

Выбор материала

Для кровельных работ подойдёт невысушенная древесина (иногда её называют влажной). Приобрести её можно на пилораме. При выборе обращают внимание на внешний вид. Если древесина серая, то это может говорить о наличии грибка.  Невысушенная древесина потребует меньше финансовых вложений, нежели сушёная, поскольку её цена зависит от кубического, а не от квадратного метра.

После покупки с древесины обязательно следует снять кору – это предупредит образование короедов.

После расчёта элементов крыши следует произвести заказ материала. При этом необходимо учитывать, что стандартная длина пиломатериалов обойдётся дешевле. А обрезать их можно самостоятельно, расходуя остатки на что-нибудь ещё.

Видеоинструкция по сборке каркасной крыши

//www.youtube.com/watch?v=5gJY5eUPZnM

её устройство и чертежи +Видео

Прежде чем приступать к возведению крыши своими руками необходимо провести тщательные расчеты, составить схему строительства, посоветоваться со специалистами.

Крыша дома один самых важных элементов жилья. Она защищает от непогоды, хранит тепло, а если вы решили сделать мансарду, то на таком чердаке можно с комфортом жить.

[contents]

Давайте разберемся для начала, какие же существуют виды крыш:

1. Плоская;
2. Односкатная и многоскатная крыша;
3. Мансардная;
4. Комбинированная (коническая, щипцовая и проч.).

Содержание:

Плоская крыша

Плоская крыша самая легкая и дешевая при строительстве, она не требует возведения сложного каркаса из дерева, изготавливается в кратчайшие сроки. На плоской крыше можно отдыхать летом, соорудить садик, поставить надувной бассейн, разводить птиц.

Однако односкатные крыши имеют и ряд значительных недостатков. За ними нужен постоянный уход: зимой сметать снег, следить чтобы на крыше не скапливалось много воды, дабы избежать проникновения влаги в дом. Возводится односкатная крыша под уклоном в 2-3 градуса.

Скатная крыша

Возведение односкатной или двускатной крыши процесс более сложный, но самый распространенный, так как такая крыша обладает рядом значительных преимуществ:

• прогревается солнцем со всех сторон;
• имеет относительно небольшой вес;
• есть возможность обустройства мансарды;
• привлекательный вид;
• зимой снег скатывается c крыши, а благодаря устройству сливных труб вода сливается вниз.

Мансардная крыша

Для возведения мансардной крыши своими руками потребуется наличие определенного опыта. Это сложный процесс, и по сравнению с вышеописанными видами крыш более дорогостоящий.

Мансардная крыша может быть полувальмовой (двускатная) или вальмовой (четырехскатная). Такая крыша придает дому уникальный вид, есть возможность установки окон и балконов.

Если в доме сложная планировка, то для такого варианта идеально подходят комбинированные крыши. Возводят комбинированые крыши поэтапно: над террасой – плоская крыша, над спальней – двускатная, односкатный выступ над залом вальмовая и так далее.

Существует отдельный вид конических крыш для круглых домов. Такой способ менее распространенный из-за сложности изготовления и строительства.

Несмотря на большое разнообразие типов, строительство любой крыши основано на одинаковых принципах.

Инструкция по возведению крыши своими руками

В первую очередь проведите тщательный расчет, учитывайте климат и погодные условия, в котором находится дом, вес самой крыши и ее нагрузку на дом, вес кровельных материалов, силу ветра в регионе, количество зимних осадков.

Уклон крыши должен составлять минимум 20 градусов, но не более 3-4 градусов.

1. В первую очередь необходимо построить фундамент будущей крыши. Это делают сразу после постройки стен дома. По всему периметру дома укладывается бетонная отмостка. Когда цемент высохнет, бетонные плиты покрывают рубероидом, или другим гидроизоляционным материалом, и устанавливают мауэрлат – деревянные балки размером 15х15 см. Основной задачей мауэрлата является равномерное распределение нагрузок на фундамент дома и стены. Чтобы закрепить мауэрлат используют металлические шпильки при заливке отмостки или вмуровывается кованная проволока. В случае односкатной или двускатной крыши мауэрлат устанавливается на две стены, куда будут опираться ноги стропила, если крыша четырехскатная, то по всему периметру дома. В таком случае деревянные балки скрепляются плотницким креплением, методом врубки на глубину 50 см одной балки в другую.

Для некоторых случаев, когда требуется возведение крыши деревянного дома или каркасного вместо мауэлрата применяют верхний стеновой брус.

2. Следующим этапом возведения крыши является установка стропильной системы, она же будущий каркас крыши. Если вы занимаетесь возведением крыши дома своими руками, есть смысл собрать каркас на земле. Так легче подогнать брусья в соответствии с заданными размерами, выпилить, где нужно пазы, просверлить отверстия. Далее по деталям можно поднимать стропила наверх и устанавливать на крышу.

Самым удобным размером балок для стропил считается 7х15 см.

Установив стропила на торцевых сторонах крыши, надежно закрепите их к мауэлрату нижней частью, а верхней к коньковому прогону. Вылет стропил за периметр здания обычно составляет 40 см. Это делают для того, чтобы во время дождя вода стекала подальше от стен. Нога стропила должна упираться в мауэлрат с помощью заранее заготовленной выемки.

Для лучшей прочности кровли стропила гвоздями скрепляют с балками, именуемыми ригелем, размер которых обычно составляет  5х15 см

3. Следующим этапом в технологии возведения крыши следует обрешетка. Обрешетка может быть двух видов, сплошная и прореженная. Выбор зависит от используемого кровельного материала. При сплошной обрешетке применяются доски толщиной в 25 см, длина 2 м. Если вы выбрали в качестве кровельного материала при возведении крыши вы выбрали шифер, металлочерепицу или любой другой мягкий материал, то здесь необходима сплошная обрешетка. Доски обрешетки скрепляются только на опорах, ход работы выполняется сверху вниз. В случае разреженной обрешетки брусья набиваются на стропила на определенном расстоянии, которое зависит от кровельного материала.

Перед тем как класть обрешетку позаботьтесь о гидроизоляции, которая будет крепиться к стропилам.

4. Завершающий этап постройки крыши – настил кровельного материала.

Услуги по возведению крыши дома предоставляют различные строительные компании, но, несмотря на всю сложность, возвести крышу для бани, к примеру, можно и своими руками. Технология возведения мансардной крыши значительно сложнее, она представлена на видео

Стоимость возведения крыши во многом зависит от площади и назначение объекта, выбора материалов, затраты на рабочую силу, если таковая используется.

Рейтинг

( Пока оценок нет )

0

7 310.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!
