Мансардная крыша деревянного дома конструкция: Мансардная крыша – конструкция, устройство, схемы и чертежи (фото, видео) — Информационный портал города Мичуринска. Афиша

Содержание

Как сделать конструкцию мансардной крыши деревянного дома своими руками: Обзор +Видео

Множество людей мужского пола, обретая семью, рано или поздно задумываются о приобретении своего жилья. Кто-то берёт квартиру в ипотеку, а кто-то копит деньги на строительство дома. Но накопить на большой дом удается не многим и альтернативой будет строительство дома с мансардой.

[contents]

Мансарду можно построить из пеноблока или из подходящего, вам материала.

Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.

Мансардная крыша, по сути, является чердаком, но облагороженным.

Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.

Вы можете для строительства дома с мансардой взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.

Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь крышу, чтобы дождь или снег не могли навредить материалу для стройки.

Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из пеноблока или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из пеноблока будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.

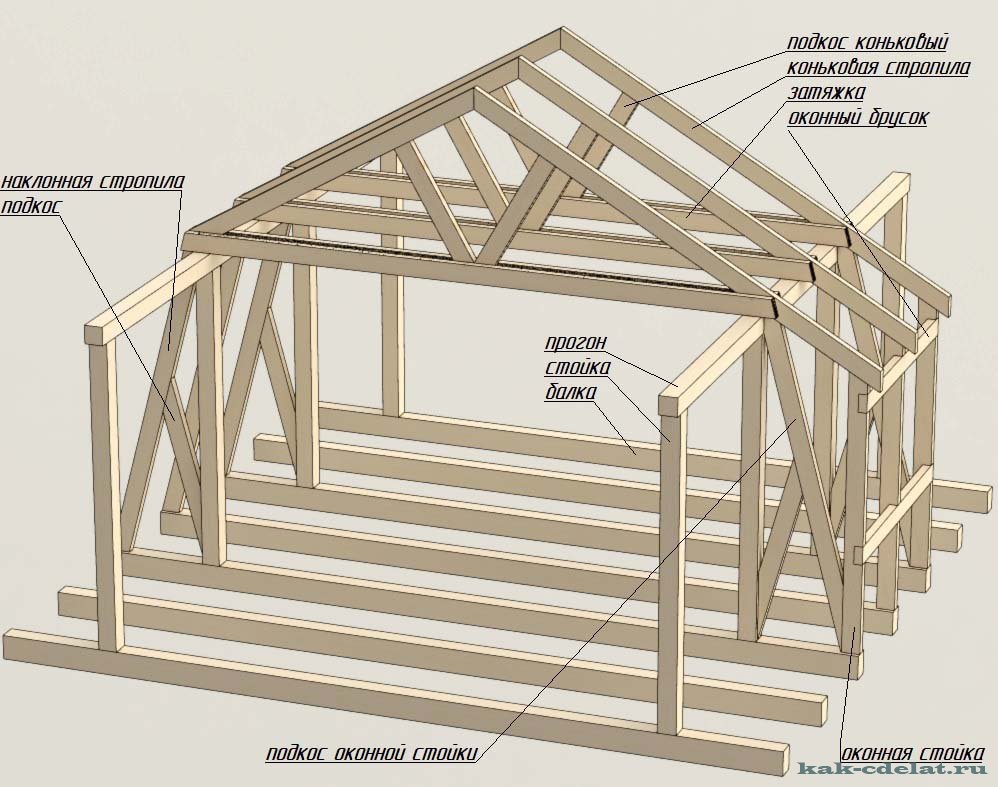

Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.

Материалы, необходимые для строительства мансардной крыши

Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.

Для кровли, как правило, используют такие материалы:

Керамическую плитку;
Битумную черепицу;
Профилированный оцинкованный лист;
Металлический прямой шифер;
Асбестоцементный волновой шифер и другие материалы, подходящие для перекрытия крыши.
Доска, которая покрывает остов из стропил, называется обрешёткой.

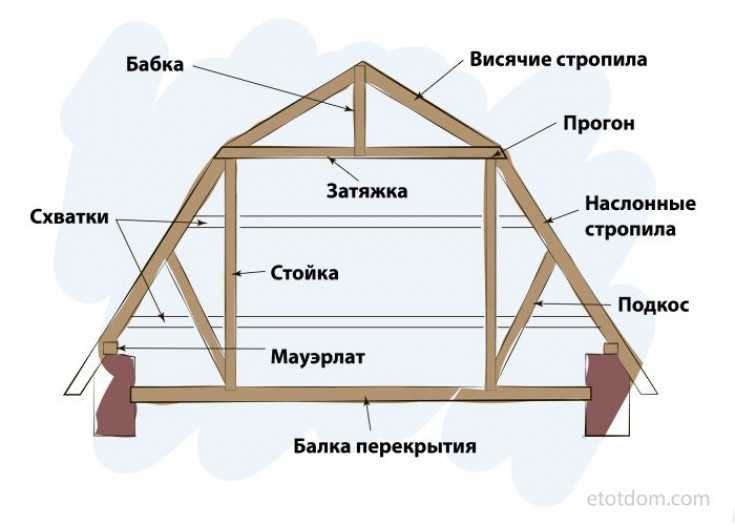

Верхние детали конструкции стропил называют коньковым прогоном.
Стропилами называют наклонные рёбра жёсткости, костяк, который формирует форму мансарды.
Мауэрлат – это деревянные балки, соединяющие креплениями мансарду со стенами по всей площади строения.
Специальные балки, связывающие стропильную систему с вертикальными стойками и продольными балками, называют диагональными связями.
Внутренние опоры – балки которые служат опорой стропильной конструкции.
Изоляция

Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.

Первый этап

Строительство мансарды всегда начинается с монтажа мауэрлата.

При строительстве мансарды на каменной коробке нужно подумать о закреплении мауэрлата шпильками или анкерами на расстоянии не больше двух метров.

В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.

Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.

Второй этап

Вторым этапом возведения мансарды станет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться лазерным уровнем или нивелиром. Эти приспособления нужны для указания плоскости.

Третий этап

Устанавливаем, выравниваем по отвесу вертикальное положение и закрепляем опорные стойки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.

Четвертый этап (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно плану и фиксируем к вертикальным опорам.

Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.

Пятый этап (фронтоны и обрешетка)

Зашиваем фронтоны, оставляя место для окон, прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.

Шестой этап

Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве используют разнообразные материалы для утепления и гидроизоляции, вы их сможете приобрести в любом строительном магазине.

Окончательный этап

Окончательным этапом строительства мансардной крыши является накрывание крыши кровельным материалом.

После того как крыша накрыта кровлей, прокладываем систему водоотводов именно она придаст законченный вид. Конечно это еще не совсем финал, ведь вам предстоят внутренние работы по отделке мансарды, но об этом не в этой статье.

Рейтинг

( 3 оценки, среднее 5 из 5 )

0

16 963.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Конструкция мансардной крыши: двухскатная конструкция, ломаная

Содержание

Описание конструкции
Конструкция двускатной мансардной крыши
Конструкция ломаной мансардной крыши
Конструкция двускатной мансардной крыши

Строя дом, вы можете накрыть его крышей любой формы, дизайна и цвета. Однако при сооружении ее нужно продумать, будет ли у вас мансарда или нет. В нашей статье мы рассмотрим два варианта конструкции мансардной крыши – это двускатная и ломаная.

Описание конструкции

Для начала давайте разберемся, что значит двускатная и ломаная конструкции.

Двускатная – конструкция, имеющая форму правильного треугольника с равными сторонами. Такая форма применяется чаще, чем ломаная из-за простоты конструкции и, если не очень нужно мансардное пространство.

Ломаная – это конструкция, имеющая форму многоугольника. Такой вид конструкции очень удобен, если в мансарде вы планируете сделать еще одну комнату, практически не сводя на нет высоту потолков.

Важно! С конструкцией мансардной крыши необходимо определиться до строительства перекрытий дома, иначе потом переделать практически невозможно.

Конструкция двускатной мансардной крыши

Двускатная конструкция считается самой простой и надежной. Разделяют двускатные конструкции по углу ската. Бывают:

стандартные. У таких крыш угол наклона, как правило, 45 градусов. Обычно такой вид предпочтителен для домов шириной от 5 до 8-9 метров;
крыши с острыми концами. У этого вида угол ската составляет 60 градусов. Он наиболее удобен для домов, имеющих ширину 6 м. Но такие крыши дорогостоящие и сложные в плане монтажа, поэтому используются очень редко.

Стропила у таких крыш висячие. Так как нет центральных опор, т. е. стен, то образовывается большое свободное пространство. Чтобы мансардная крыша имела хотя бы небольшую опору, висячие стропила опираются друг на друга на коньке и на несущие стены. Чтобы стропила не развело в сторону, их закрепляют затяжками на противоположных скатах. Используемые стяжки выполняют сразу две функции – не дают разъехаться стропилам и являются балками перекрытия.

Чтобы мансарда могла использоваться как жилое помещение, необходимо усилить стропила и балки при помощи накладок, связывая их посредством стоек.

Важно! Перед началом монтажа мансардной крыши, сделайте ее подробный чертеж, где точно будут указаны все размеры и угол наклона.

После построения чертежа можно приступать к его воплощению. Сначала устанавливаются перегородочные блоки, после выставляют фронтовые и наружные стены. После того как основа была установлена, можно приступать к монтажу стропил. Лучше всего для стропил использовать деревянные бруски 5*15 см. Когда конструкция будет полностью собрана, вы получите готовый каркас двускатной мансардной крыши.

Чтобы укрепить прогоны (как правило, первый и средний), используют U-образные блоки, заполненные раствором. Это нужно для того, чтобы стены не дали трещину под весом стропильной системы. После этого выравнивают фронтоны, используя обычную пилу.

По завершении строительства каркаса можно приступать к гидроизоляции и утеплению крыши. Для этого сбивается деревянная решетка и крепится к каркасу. Сверху решетки укладывается гидроизоляционный материал. Чаще всего используют минеральную вату. После укладки ваты ее накрывают еще одной решеткой для лучшей фиксации. Завершающим этапом является укладка пароизоляционного материала.

После того как построен каркас крыши и сделаны все необходимые работы по гидро- и пароизоляции, крышу можно накрывать черепицей или металлочерепицей.

Произвести расчеты количества материала вы можете, пользуясь приведенной ниже схемой.

Важно!Стропила нужно укладывать ровно, иначе мансардная крыша под своей тяжестью со временем может упасть.

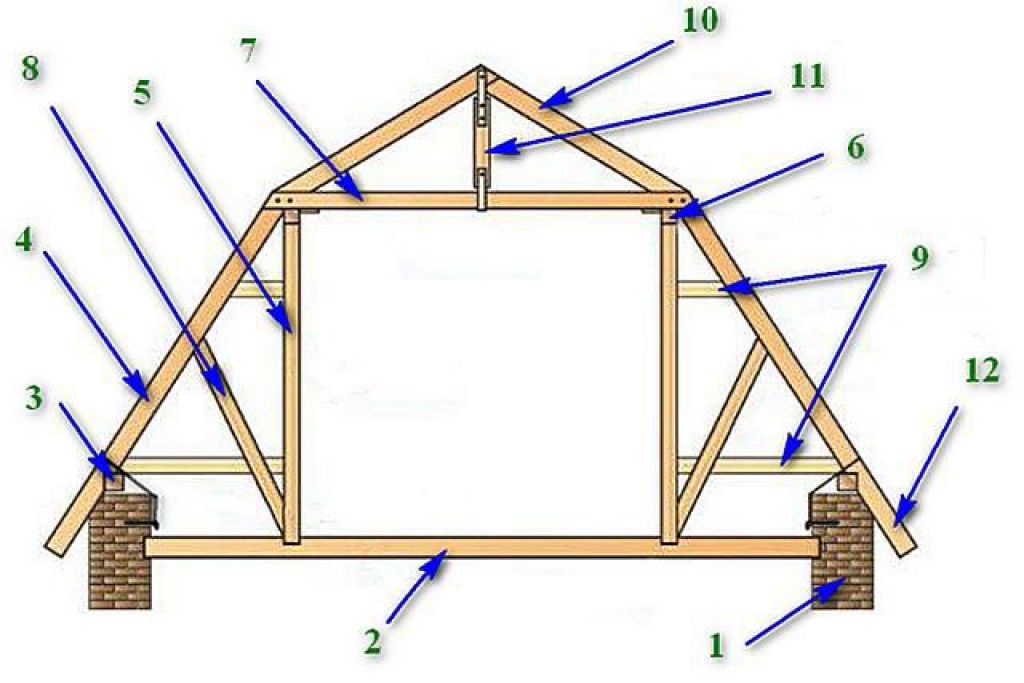

Конструкция ломаной мансардной крыши

Ломаная мансардная крыша – самый популярный на данный момент вид. Благодаря пространству, которое образуется за счет поднятия углов, комната заметно расширяется. Также благодаря наличию свободного пространства отлично осуществляется вентиляция.

Стропильная система выполняет функцию каркаса не только для мансардной крыши, но и для стен. Стропила должны быть очень прочными, так как им придется выдерживать вес снега зимой, вес потолочной конструкции, вес окон и собственный. Как правило, используют такие материалы, как:

клееный брус;
сосну;
ель;
кедр.

Как альтернатива, стропильная система может быть построена из облегченного металла, например, титана. Такие конструкции очень дорогие, зато они отличаются высокой прочностью и долговечностью.

Конструкция двускатной мансардной крыши

Предварительно, перед монтажом, нужно построить чертеж, прописывая все углы наклона, длину каждой балки, словом, все величины и размеры, которые пригодятся в процессе строительства каркаса крыши.

В отличие от двускатной, стропильная система ломаной конструкции состоит как из висячих стропил, так и из наклонных.

На первом этапе нижние стропила крепятся к прогонам торцами, которые должны быть заострены под определенным углом. По такому же принципу собирается и верх конструкции. Далее усиливающие стойки прибиваются к затяжкам и к стропилам внахлест.

Затем производят установку модулей поочередно. Первым делом устанавливают боковые секции. Крепить их основательно не нужно, пока достаточно в качестве упора подставить технологические опоры. Главное, зафиксировать их в том положении, в котором модули будут закреплены позже.

После того как боковые секции зафиксированы, можно переходить к непосредственно их креплению с помощью боковой рамы. Для выставления несущей конструкции в требуемом положении, достаточно прикрепить осевой брус как временный прогон. Когда будут выверены промежуточные рамы, их можно скрепить осевым брусом.

Далее усиление стенок производится посредством стоек вертикальных стен. После этого можно переходить к утеплению.

Важно! При строительстве крыши все расчеты должны быть верны, чтобы каркас был ровным и потом не сложился под весом снега или под порывами ветра.

Этапы утепления:

укладка гидроизоляционного материала. Он кладется поверх каркаса, т. е. гидроизоляция будет находиться непосредственно между каркасом и тем материалом, которым будет накрыта мансардная крыша;
укладка теплоизоляции. Самый лучший материал – это минеральная вата. Она кладется между стропилами внахлест. Материал режется на куски, равные расстоянию между стропилами и утрамбовывается;
укладка пароизоляционного материала. Пароизоляционный материал кладется по тому же принципу, как и в двускатной крыше.

Важно! Приобретая материал для гидро-, пароизоляции и утепления, приобретите немного больше, чем вам требуется.

Принцип строительства мансардной крыши для деревянного дома ничем не отличается от строительства крыши для дома с каменными стенами. Единственное отличие – нет необходимости в деревянном брусе, а стропильные ноги можно крепить прямо к стенам. А также низ балок – это и будет пол в вашей мансарде.

Для того чтобы вы увидели, как построить ломаную мансардную крышу, предлагаем вам просмотреть видео:

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

Что такое мансардная крыша? | Типы, преимущества и недостатки

Слово «мансардный» означает фактический чердак внутри крыши, а не только форму крыши. Мансардные или французские крыши очень похожи по конструкции на вальмовую тем, что они также состоят из четырех сторон.

Эта бордюрная крыша имеет два отдельных ската с более крутым углом к одной стороне для лучшего дренажа. Слуховое окно предлагает большую площадь пола, так называемый чердак. Так как верхний скат мансардной крыши более пологий, он редко виден с земли.

Плоская крыша обеспечивает максимальное пространство под крышей. Большинство мансардных крыш имеют несколько световых люков для максимального освещения и вентиляции.

Хотя мансардные крыши редко встречаются в современных домах, они часто используются в зданиях во французском стиле, таких как дома в стиле Второй империи.

Мансардная крыша является определяющей чертой этого стиля дома, который предлагает целый жилой этаж поверх горизонтальной декоративной конструкции без увеличения количества этажей в здании.

Знаете ли вы?

Одним из самых известных зданий с красивой мансардной крышей является здание Germania Life Insurance в Нью-Йорке. Это уникальное четырехэтажное здание было построено в 1911 году и является одним из лучших примеров современной перестройки мансардной крыши.

Типы мансардных крыш

Мансардные крыши обычно делятся на два типа;

1. Наклонные или крутые стороны мансардной крыши – Наклонные или крутые стороны мансардных крыш образуют острие на крыше и обеспечивают дренаж со всех сторон крыши.

2. Двухскатная мансардная крыша- Двухскатная мансарда закрывает нижнюю часть крыши и обеспечивает достаточный дренаж.

Материалы, используемые для мансардной крыши

1. Асфальт

Асфальт – широко используемый материал для строительства мансардной крыши. На современном рынке цена асфальта колеблется от 50 до 150 долларов за квадратный фут, а средний срок службы составляет от 20 до 30 лет.

Асфальт идеально подходит для строительства мансардных крыш в районах с высоким снежным покровом, дождями, высокими температурами и особенно солнечными участками.

2. Керамическая и цементная плитка

Глиняная или керамическая плитка в основном используется при длительном воздействии солнечных лучей в жарком климате. С другой стороны, в конструкцию мансардной крыши добавлены цемент и керамика. Жарким летом они сохраняют цвет здания, потому что это натуральный продукт, отражающий солнечный свет.

У обеих плиток так много проблем, что они иногда не сопротивляются и трескаются или ломаются на сильном морозе, но обе имеют хорошую огнестойкость. Этот тип плитки имеет срок службы до 50 лет и требует очень низких затрат на обслуживание, как натуральное дерево.

3. Синтетическая и деревянная черепица

В этой кровельной системе проще всего ухаживать за синтетическими кровельными материалами. Этот материал изготовлен из переработанных материалов, таких как переработанная древесина, смесь пластика и резины, что делает его более экологичным и устойчивым.

Этот материал легко выдерживает экстремальные природные условия, такие как снег, дождь, ветер и экстремальные температуры, не растрескиваясь и не повреждаясь.

Среди материалов цена на этот материал умеренная, и при хорошем уходе за ним прослужит от 30 до 50 лет. С другой стороны, черепица из натурального дерева требует тщательного ухода и стоит дорого.

Преимущества

1. Больше полезной площади

Благодаря своему почти вертикальному наклону он предлагает удобный способ максимизировать строительное пространство здания. Дополнительное пространство, которое обеспечивает эта крыша, даже больше, чем у других популярных стилей крыш, таких как вальмовая крыша или двускатная крыша. Дополнительное пространство, обеспечиваемое этой крышей, достаточно велико, чтобы вместить главную спальню.

2. Предпочтительно как для сельской, так и для городской местности

Подходит для кровельных конструкций в сельской и городской местности, так как подходит для любого объекта, создающего полезное пространство. Он чаще всего используется в городе, потому что предлагает больше полезного пространства и возможность расширения до самого верха.

3. Улучшенная вентиляция

Одним из основных преимуществ мансардной крыши является то, что она обеспечивает лучшее распределение света и тепла в конструкции здания. Конструкция часовни на крыше позволяет большему количеству света проникать в здание, а также ускоряет циркуляцию естественного воздуха внутри здания.

Дополнительное пространство, такое как чердак, образованный мансардной крышей, обеспечивает эффективное и превосходное распределение тепла, делая здание более комфортным.

4. Гибкость благодаря элементам современного дизайна

Он также позволяет добавлять новые элементы современного дизайна. Сочетание современных элементов дизайна в обычной мансардной крыше способствует эстетичному виду здания.

5. Низкая стоимость

Это отличный экономичный вариант кровли для пользователей. Эта крыша обеспечивает экономию средств и ускоряет снижение затрат на отопление, поскольку при правильной форме и герметизации она обеспечивает лучшее распределение тепла в здании.

Включение современных элементов дизайна в мансардную крышу также значительно снижает общие затраты на содержание конструкции здания.

Недостатки

1. Ограничение местного законодательства

Получить разрешение от местных властей может быть очень сложно. В зависимости от местности могут быть разные требования для получения разрешения на использование крыши мансардного типа.

В некоторых районах местные строительные нормы запрещают длину здания с мансардной крышей защищать конструкцию от разрушения конструкции и обрушения. Поэтому, прежде чем строить мансардную крышу, необходимо полностью ознакомиться с местными законами и правилами.

2. Высокая стоимость монтажа

Процесс монтажа мансардной крыши также достаточно сложен и требует длительного участия опытных специалистов. По всем этим причинам первоначальная стоимость монтажа и сборки мансардной крыши высока; поэтому мансарда может не подойти домовладельцам с небольшим бюджетом на строительство.

3. Низкая устойчивость к атмосферным воздействиям

Не подходит для мест, подверженных неблагоприятным погодным условиям, например, в местах с сильным дождем или снегом.

4. Высокие затраты на техническое обслуживание и ремонт

Поскольку кровельные конструкции этого типа обладают низкой устойчивостью к неблагоприятным погодным условиям, они требуют постоянного технического обслуживания и ремонта для предотвращения дальнейшего повреждения и разрушения конструкции. Поэтому затраты на содержание и ремонт мансардной крыши также выше.

В районах, подверженных штормам, на поверхности может скапливаться грязь, которая, если ее быстро не очистить, может нанести серьезный ущерб всей конструкции.

5. Требуется больше времени

По сравнению с другими типами крыш время, необходимое для установки этой крыши, намного больше, а необходимые строительные материалы и человеческие ресурсы несколько выше.
