Скрытая проводка в деревянном доме

Наша компания занимается монтажом скрытой проводки в деревянных домах. Такая проводка монтируется на этапе строительства, в отсутствии чистовых полов и потолков. Скрытая проводка в деревянном доме выглядит дорого, а в доме из круглого бревна это наилучший вариант после Ретро-проводки. Монтаж скрытой проводки в бревне, ответственное и крополивое дело. Риск потерпеть неудачу при сверлении очень высок, а последствия трудно исправить.

Обратившись в нашу компанию, вы получите консультацию по производителям и эксплуатационным особенностям продукции. После выезда замерщика, вы получите бесплатный расчет по работам и материалам.

Мы работаем по городам: Серпухов, Чехов, Подольск, Климовск и ближайшим районам.

Этапы монтажа скрытой проводки в деревянном доме

Монтаж скрытой проводки в деревянном доме процесс ответственный и трудоемкий. Сложность заключается в сверлении каналов и протяжке кабеля в бревне. Просверлить канал длинной от 50 до 150 мм и попасть в нужный подрозетник не легкая задача, на этом этапе и встречается много ошибок, которые потом сложно исправить. Поэтому при выборе мастера или компании стоит обратить внимание на их предыдущий опыт подобных работ. В остальном монтаж скрытой проводки в деревянном доме, это обычный электромонтаж с высоким требованием к используемому материалу.

В таких работах применяют:

  • Кабель ввг-нг или ввг-нг LS
  • Металорукав ПВХ
  • Подрозетники Kopos

Монтаж скрытой проводки в деревянном доме обычно производят до внутренней отделки помещений. В открытом доступе должны быть перекрытия, полы и потолки. Откосы и окосячку дверных проемов лучше произвести после разводки электрики.

В случае, когда дом из «Кругляка», для плотного прилегания рамки необходимо выпиливать места для розеток и выключателей фрейзером по шаблону.

На левом изображении рамка в бревне сделана по шаблону для розетки с закругленными краями.

На фото сверху сам шаблон с пропиленным контуром бедующего места под розетку.

Рамки на бревно и подразетники

Второй способ красиво разместить розетки и выключатели на бревне, специальные рамки. Они могут быть выполнены из ясеня или дуба, окрашены разными оттенками. Рамки совмещены с подразетниками  KOPOS, что в свою очередь очень удобно и пожаробезопасно.

Скрытая проводка в деревянном доме цены





Стоимость монтажа:
1Монтаж места под позетку или выключательштот 350 р
2Монтаж подразетникаштот 150 р
3Косое сверлением/пот 300 р
2Сверление до 150 смм/пот 400 р
3Протяжка проводам/пот 70 р
4Затяжка провода в металорукавм/пот 35 р
Стоимость материалов
1 Кабель Ввг-нг LSмот 70 р
2 Металорукав ПВХ 15мот 55 р
3Подрозетник Koposштот 60 р

Вызвать мастера для замера

Скрытая проводка в деревянном доме фото

прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

  • Деформация проводки на микроуровне.
  • Температурные перепады.
  • Повышение и понижение влажности воздуха.
  • Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж.

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Главное правило, не нужно стремиться и ставить на первое место исключительный дизайн и визуальную красоту! Если все это не опустить, то подобной красоты можно лишиться и вдобавок пострадать самому.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов, то необходимо заранее подготовить для монтажа специальные прокладки в виде:

  • Штукатурки.
  • Гипса.
  • Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.



Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Правила ПУЭ категорически запрещают устанавливать распаечные коробки в труднодоступных местах. У них должен быть абсолютно свободный доступ, который может понадобиться в непредвиденных ситуациях.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

  • Чтобы можно было определить, соответствует ли провод на требования.
  • Выяснить возможные повреждения изоляции во время транспортировки и хранения.
  • Для соблюдения все тех же правил, касаемо подготовительного этапа.

Как выбрать электропроводку

Когда подошел к завершению этап, включающий в себя разметку узлов и разработку схем, необходимо выбрать сам провод, который и придется использовать для укладки. Деревянным конструкциям следует выбирать провода таких маркировок:

  • ВВГнг-ПLS.
  • ВВГнг (А).
  • ВВГнгLS.
  • ВВГнг-П (А).
  • NYM.

Провода ВВГнг (А) или ВВГнг-П (А) имеют цельножильную медную конструкцию и двойную изоляцию. Внутренний слой выполнен строго из негорючего ПВХ и что главное, каждая жила защищена отдельно и имеет собственную расцветку, что значительно облегчает монтаж любых типов розеток, приборов освещения, выключателей и т.д. Второй вид изоляции выполнен в виде композитного пластика и обтягивает провод снаружи. Применять его можно в самых разнообразных местах с температурным режимом от -50 до +50 градусов Цельсия.

Что касается кабелей с маркировкой ВВГнг LS, ВВГнг-П LS, то они в принципе ничем не отличаются по своим параметрам. Единственная отличительная особенность в том, что при нагреве у них отсутствуют выделения вредных веществ.

И наконец, электропровод марки NYM. У этого кабеля имеются 3 слоя изоляции, и изготавливается он по ГОСТ 22483. Изоляция этого кабеля заключается:

  • Каждая жила защищена собственным слоем.
  • Все жилы в пучке повторно изолируются.
  • После этого изоляция происходит в виде заключения всей конструкции в ПВХ-оболочку.

Как выбрать места для выключателей и розеток

Когда определены места, где намечено монтировать розетки с выключателями, для начала следует специальными насадками и дрелью высверлить гнезда. В эти гнезда необходимо установить металлические коробки, монтируются которые на тех же правилах что и любые другие распаечные аналоги.

Крайне важно при монтаже обеспечить заземление. Если при протягивании провода непрерывность цепи достигнута, то заземление можно установить через распределительный щиток.

Само устройство закрепления металлических коробок к трубам основано на сварке и пайке. Существуют конечно и иные возможности, но в деревянных строениях этот способ обладает максимальной надежностью:

  • За счет пайки и сварки контакты достигается максимальная прочность.
  • Защита от воздействий внешней среды в виде коррозии.
  • Такие скрепления в состоянии выдержать механические нагрузки извне.

В зависимости от того какие трубы используются, принимается решение о подключении к коробке. Например при работе с медными трубами, все края в коробе развальцовываются, а со стальными аналогами подключение происходит с помощью гаек. Для этого предварительно на окончании труб нужно нарезать резьбу.

Все гайки нужно обязательно обработать, поскольку от этого зависит как качество монтажа, так и их дальнейшая эксплуатация. При выборе коробок для установки выключателей с розетками, как распределительных так и технологических, необходимо удостовериться на соответствие требований класса IP -54. Только при этом условии можно гарантированно получить максимальную уверенность, что коробку при эксплуатации не проникнет ни влага, ни пыль.

Последний этап: испытание проводки

Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.

Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.

Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново.

Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.

Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.

Видео: скрытая проводка в деревянном доме

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

  • Основные требования для проводки
  • Основные этапы
  • Проект
  • Вход в дом
    • Поставка кабеля в земле
    • Ритрома воздушного кабеля
  • Дистригенсная доска
  • Открыть внутреннюю 9008
  • Distribution
  • Open Winder 9008
  • 110
  • Откройте внутреннюю массу 9008
  • . трубы
  • Распределительная коробка
  • Открытый кабель
  • Скрытая внутренняя проводка
    • Металлические трубы
    • Под штукатурку
  • Выбор коммутационных аппаратов
  • Защитное заземление
  • Испытательные работы
  • Основные требования к электропроводке

    Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

    Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

    • Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
    • Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.
    • Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
    • Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
    • Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
    • Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
    • Не допускать нагрева проводников и электрических соединительных узлов.

    Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

    Основные этапы

    Поэтапно весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

    • Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
    • Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

    нажмите, чтобы увеличить

    • На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
    • Выполнение ввода от магистральной линии электропередач в дом.
    • Установка и сборка распределительного щита.
    • Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
    • Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
    • Установка защитного заземления и УЗО.
    • Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

    Проект

    Электропроводка в деревянном доме своими руками начинается с составления проекта.

    По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

    На чертеже желательно указывать максимальную мощность электроприборов.

    Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

    нажмите, чтобы увеличить



    Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

    Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

    Ввод в дом

    Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

    Прокладка кабеля в земле

    Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

    При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

    Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

    Прокладка воздушных кабелей

    Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

    Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

    В качестве ввода рекомендуется использовать СИП (СИП).

    Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

    Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

    Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

    Распределительный щит

    Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

    Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

    В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

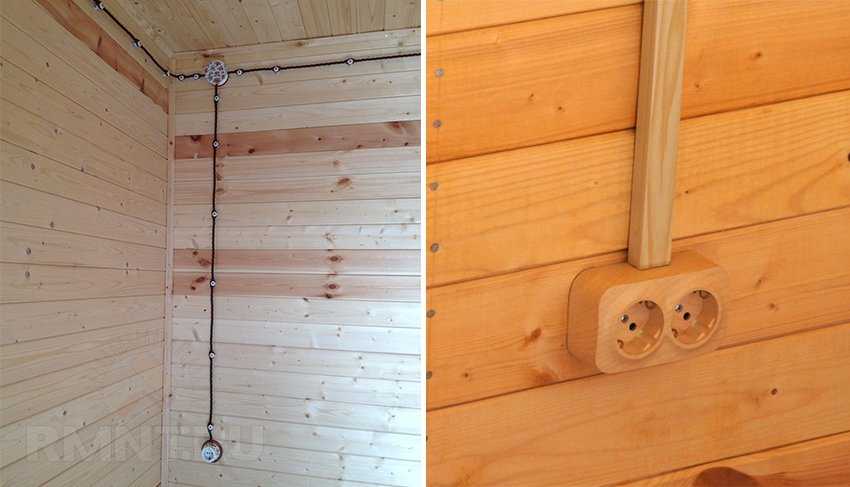

    Открытая внутренняя проводка

    Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

    Трубы электротехнические гофрированные

    Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

    Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

    Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

    Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.

    Электрокоробка

    Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

    Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

    Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

    Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

    Открытый кабель

    Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

    Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

    Скрытая внутренняя электропроводка

    Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

    Металлические трубы

    Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

    Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

    Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

    Медные трубы

    считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

    Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

    Под штукатурку

    Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

    Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

    Для этого есть две веские причины:

    1. При монтаже изоляционный слой жил может быть незначительно поврежден.
    2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

    Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

    Выбор коммутационных устройств

    При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

    Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

    В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

    При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

    Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

    Защитное заземление

    Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

    • Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
    • По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
    • Сварить эти штифты с уголками длиной 1 м при помощи сварки.
    • Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
    • Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

    В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

    Тестовая работа

    Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

    • измерить сопротивление изоляции;
    • загрузить машины;
    • измерить сопротивление заземляющего проводника;
    • проверить петлю «фаза-ноль»;
    • выполнить проверку УЗО.

    После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

    Наглядно о нюансах электропроводки в деревянном доме в видео:

    Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

    Скрытая проводка в деревянном доме: видео, фото, правила монтажа

    Чем привлекательна идея строительства деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях дома и, конечно же, стремление домовладельцев следовать традициям русского зодчества. Современный рынок строительных материалов позволяет построить дом из профилированного и клееного бруса, а также из бревна. В отличие от всех преимуществ, присущих домам из дерева, существует проблема с обустройством электропроводки. Вариант открытой проводки, проложенной в кабель-каналах, не всегда соответствует требованиям привлекательного дизайна интерьера, перед домовладельцем встает вопрос, как сделать скрытую проводку в деревянном доме своими руками. Об этом мы поговорим дальше.

    • Преимущества скрытой проводки
    • Особые требования безопасности
    • Особенности монтажа
    • Полезная информация

    Преимущества скрытой проводки

    Неоспоримыми преимуществами монтажа скрытой проводки в деревянном доме являются:

    1. Отсутствие кабель-каналов на стенах, что отрицательно сказывается на внешнем виде помещения и значительно усложняет процесс поклейки обоев.
    2. Сведение к минимуму риска механического повреждения кабелей и проводов.
    3. Возможность замены кабеля, проложенного в трубе.
    4. Высокая степень электропожарной безопасности при условии правильного выполнения монтажных работ в соответствии с требованиями нормативных документов.

    Особые требования безопасности

    Скрытый монтаж электропроводки в деревянном доме очень сложен, требует строгого выполнения норм пожарной безопасности, требований ПУЭ-7 и соблюдения ГОСТ Р 50571.1—2009. Человеку, не имеющему опыта электромонтажных работ, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа, чтобы контролировать выполнение работ и ни в коем случае не воспринимать данный материал как пошаговую инструкцию. .

    При проектировании электросети дома основной упор делается на обеспечение пожарной безопасности, даже если это идет вразрез с эстетической составляющей. Готовый проект необходимо согласовать со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводку следует прокладывать таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с деревом. Кабель должен быть проложен в стальных или медных трубах. Допускается прокладка электропроводки в гофрированном металлорукаве, а также в гофре из поливинилхлорида при условии их защиты гипсовой или асбестовой прокладкой.

    Диаметр трубы выбирают с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40 % ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих проводов по ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протягивание электромагистрали по трубам может привести к механическим повреждениям ее оболочки, поэтому после каждой такой операции необходимо проводить измерение сопротивления изоляции. К марке кабеля предъявляются особые требования, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-ЛС». Например, ВВГнг-LS. Импортный аналог — кабель NYMng-LS.

    Трубы должны быть надежно соединены резьбой, сваркой или пайкой. Места межкомнатных проходов, а также места установки элементов электропроводки должны быть оборудованы металлическими коробами или стаканами, обмотанными асбестом и закрепленными алебастровой штукатуркой. Подробнее о том, как провести электропроводку в трубах, мы рассказали в отдельной статье.

    Особенности монтажа

    Наиболее трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в тело стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и аккуратности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

    Для введения изоляционных труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлении. Вертикальные отверстия сверлят при монтаже сруба, горизонтальные – когда стены уже возведены. После закрепления труб в теле деревянных стен в них вставляется проволока, которая будет служить проводником для протягивания проволоки. По габаритам элементов электропроводки аккуратно вырезаются посадочные места, к ним крепятся изолирующие металлические короба.

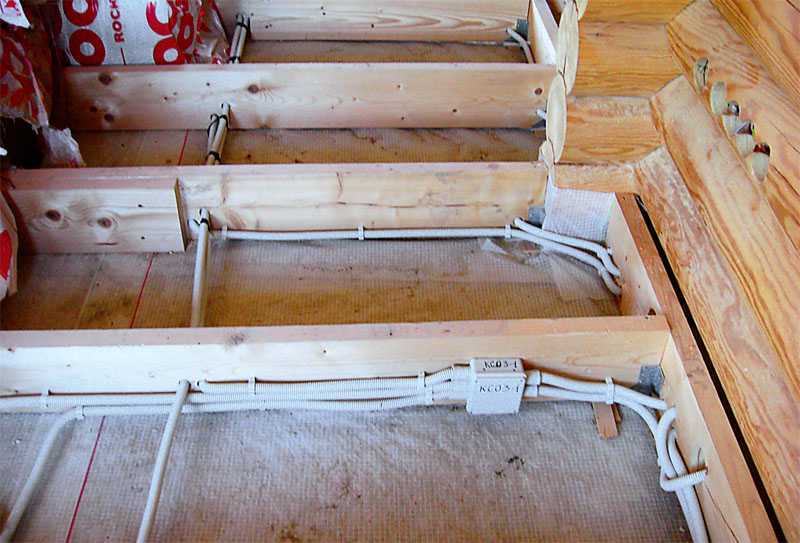

    Альтернативой является проводка через пол. Можно ли избежать столь трудоемкого процесса, связанного с размещением труб в стенах? Многие домовладельцы при обустройстве скрытой электрики в деревянном доме практикуют разводку по потолку на чердаке. Требования пожарной безопасности при таком способе разводки остаются прежними, электромагистраль на чердаке изолируют металлическими трубами или лотками, только спуски к выключателям и розеткам делаются через штробы или вертикальное сверление в стенах, как показано на фото ниже :

    Еще один вариант – скрытая проводка в лепнине. Можно пойти самым простым путем и проложить проводку между слоями штукатурки. Метод примитивный и не затратный, но и не очень безопасный. Штукатурка активно впитывает влагу, а также со временем трескается, из-за чего теряет теплоизоляционные свойства.

    Полезная информация

    Для прокладки скрытых деревянных конструкций специалисты рекомендуют кабель NYM, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

    Бытовая электросеть должна иметь систему изоляции типа TN-S или TN-C-S, позволяющую заземлять металлические трубы, лотки, ящики и ящики.

    Распределительный щит лучше комплектуется дифференциальными автоматами, обеспечивающими защиту от токов короткого замыкания, а также имеющими функции УЗО.

    Использование медных труб обойдется намного дороже, но их гораздо проще согнуть и выставить нужный профиль. В зависимости от ситуации можно использовать комбинацию скрытой проводки с открытой проводкой.

    Напоследок рекомендуем посмотреть видеоинструкцию, на которой наглядно расписаны правила монтажа, а также ошибки, которые нельзя допускать при прокладке электропроводки в деревянном доме:

    Установка розетки в деревянном стена

    Распространенные ошибки

    Теперь вы знаете, как можно сделать скрытую электропроводку в деревянном доме своими руками. Надеемся, что наши советы по монтажу, а также приведенные правила и требования помогли вам разобраться суть работы!

    Материалы по теме:

    • Как провести скрытую электропроводку в кирпичном доме
    • Электрическое отопление в деревянном доме
    • Как сделать заземление в доме своими руками

    Установка розетки в деревянную стену

    Распространенные ошибки
