Можно ли делать в деревянном доме скрытую проводку: Как сделать скрытую проводку в деревянном доме законно и безопасно

Электропроводка в деревянном доме | Уралбрус

Вопросу планировки и монтажа электрической проводки в деревянном частном доме необходимо уделять первостепенное значение. Основная особенность монтажа электропроводки в частном деревянном доме — повышенные требования пожарной безопасности.

Некачественно сделанная схема расположения или монтаж электропроводки резко повышает возможность возгорания деревянного здания.

В соответствии с нормами пожарной безопасности, в деревянном доме разрешено делать как открытую, так и закрытую электропроводку. Но и в том, и в другом случае она обязательно должна быть защищена надежной оболочкой — например, кабель-каналами.

Преимущества скрытой электрической проводки в деревянном частном доме

Разумеется, не всем заказчикам нравится, когда электрическая проводка установлена в наружных кабель-каналах поверх стен. Такой способ монтажа электропроводки максимально прост, но очень часто защитные короба, даже стилизованные под древесную фактуру, выбиваются из общего дизайна интерьера и несколько портят внешний вид, нарушая гармонию и комфорт.

В таких случаях значительно разумнее сделать скрытую электропроводку, которая не изменит целостность композиции в помещениях и не будет обращать на себя ненужное внимание. Кроме того, наружная проводка имеет еще один важный недостаток — доступность для маленьких детей, которые так часто любят что-то разбирать, познавая мир.

Этого минуса полностью лишено скрытое размещение электрической проводки. Но и здесь надо быть аккуратным и внимательным. Грамотные конструкторы при проектировании схемы расположения электрической Вашего дома обязательно предложат Вам сделать кабель каналы заранее, до сборки дома на участке.

Достоинства технологии заводского сверления электрических каналов на этапе изготовления сруба

Современное производство ведущих производителей деревянных домов позволяет просверлить кабель-каналы и выполнить прокладку электрической проводки внутри стены прямо на заводе. А затем вывести провода наружу в тех местах, где это необходимо (к розеткам, счетчикам, выключателям и др. ).

Для того чтобы выполнить монтаж электропроводки в заблаговременно просверленных полостях, заказчику надо заранее, еще на стадии подготовки эскизного проекта, тщательно, во всех деталях продумать расположение мебели, светильников и электроприборов в комнатах своего будущего дома.

Только так можно сделать вывод контактов именно в тех местах и на той высоте, где это требуется. После того, как все тонкости вывода электрических контактов продуманы, схема расположения электрической проводки переносится на эскизный проект и подписывается заказчиком.

Далее эскизный проект со схемой размещения электропроводки отправляется на деревообрабатывающий завод, где согласно схеме в стенах строящегося дома просверливаются каналы. Чтобы определить их месторасположение в дальнейшем, при сборке стены в канал протягивают стальную.

Основные достоинства предварительного сверления каналов в соответствии со схемой расположения электрической проводки заключаются в следующем:

• Максимально возможная защищенность электропроводки
• Увеличение скорости сборки деревянного дома, поскольку нет необходимости тратить время и силы на ручное сверление полостей под электрическую проводку
• Отсутствие «человеческого фактора» и неизбежных погрешностей и ошибок, которые возникают при использовании ручного труда, а не автоматики

Настоятельно рекомендуем отнестись к монтажу электропроводки максимально ответственно и сделать ее так, как советует большинство специалистов — в скрытых каналах, просверленных в заводских условиях.

<<< Назад ко всем статьям

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

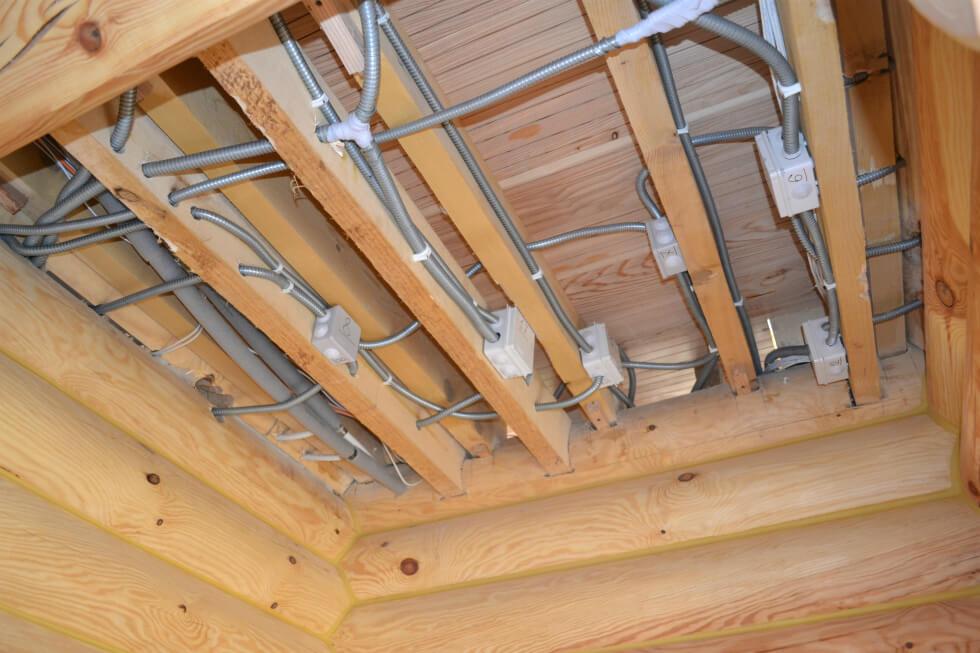

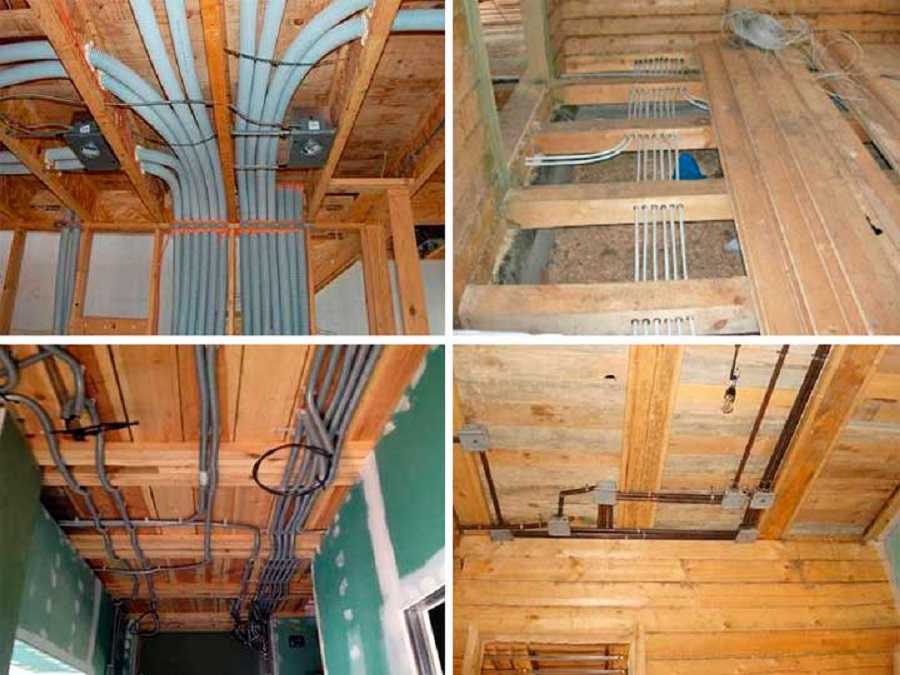

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
2. Сверление отверстий – для каналов и электроустановочных изделий.
3. Сборка вводного защитного электрощита и электросчетчика.
4. Прокладывание и соединение проводов – на пайки или клеммы.
5. Установка розеток и выключателей.
6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

• жилы соединяются некачественно: в результате контакты начинают нагреваться.
• металлические гильзы и распределительные коробки не используются.
• используются кабели, не соответствующие требованиям.
• медные и алюминиевые провода применяются одновременно: соединять их нельзя.
• сечения жил и параметры защитных приборов подбираются неправильно.
• при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Как спрятать неприглядные провода, шнуры и кабели

Как спрятать неприглядные провода, шнуры и кабели

Дариуш Ярзабек на виду и из памяти

Получите цитаты до 3 профи!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

После проектирования комнаты, идеально вписывающейся в эстетику вашего дома, последнее, что вы хотите видеть, это электрические шнуры, провода и кабели, торчащие из каждой розетки. Но как избежать этого бельма на глазу, продолжая питать электронику? Не волнуйся; у нас есть 11 советов, как навсегда убрать эти кабели из поля зрения.

1. Проложите провода за молдингом дверной рамы

Дверные рамы являются отличным укрытием для шнуров, кабелей и проводов, которые иначе оказались бы под ногами в дверном проеме. Лучший способ спрятать шнуры в дверной раме — снять молдинг с помощью небольшой монтировки и вставить шнур в небольшое пространство между стеной и дверью. Если места нет, используйте нож или малярный скребок, чтобы сделать небольшой овраг в гипсокартоне. Затем прикрепите шнур к гипсокартону с помощью нескольких скоб. Наконец, замените молдинг и проверьте, видны ли шнуры.

2. Вырежьте гипсокартон

Если у вас есть настенный телевизор, свисающие с него шнуры и кабели могут отвлекать внимание. К счастью, вы можете решить эту проблему, когда вы или профессионал монтируете телевизор. После того, как вы измерили, где ваш телевизор будет висеть на стене, используйте дрель, чтобы сделать два отверстия ниже монтажных отверстий — одно рядом с телевизором и одно дальше от электрических розеток. Затем, как только ваш телевизор будет на месте, вставьте и вытащите шнур питания из отверстий, чтобы включить устройство, не оставляя кабели снаружи.

3. Закрепите шнуры на задней панели медиацентра

Может показаться почти невозможным спрятать шнуры и кабели в медиацентре, но это не обязательно так. Начните с обшивки задней части шкафа или медиацентра маленькими гвоздями или клейкими крючками. Таким образом, вы можете проложить любую необходимую проводку за медиацентром и спрятать ее в линию гвоздей или крючков.

4. Спрячьте кабели за диваном

Хотя на рынке есть несколько продуктов, предназначенных для того, чтобы помочь вам спрятать шнуры и кабели, оригинальный маскировщик проводов уже есть у вас дома — это ваш диван! Если возможно, проложите шнуры, провода и кабели за диваном. С помощью этой тактики вы все еще можете получить доступ к электрическим шнурам по мере необходимости, но они вне поля зрения и не в повседневных целях.

5. Сокрытие шнуров с помощью колпачков

Колпачки для шнуров — полезный инструмент, когда вам нужно пропустить провода через дверной проем или вверх по стене. Эти плоские непрозрачные планки не позволяют людям спотыкаться о ваши шнуры или видеть, как они ползут по стене. Кроме того, чехлы для шнура бывают разных размеров и цветов, или вы можете покрасить их, чтобы уменьшить профиль чехла в вашем доме. Средняя стоимость чехла из белого шнура составляет от 10 до 150 долларов в зависимости от его длины.

6. Используйте кабельные муфты для нескольких проводов

Кабельные муфты очень похожи на шнуровые кабели, за исключением того, что они удерживают и скрывают более одного кабеля. Их уникальная круглая конструкция (например, поворотный телефонный шнур) позволяет разместить несколько проводов и кабелей внутри каждого рукава. Тем не менее, его круглая форма может привлечь больше внимания, чем крышки кабелей. Стоимость кабельной муфты начинается от $20 .

7. Попробуйте Канавки для плинтуса

Андрей Гончар / stock.adobe.com

Швеллеры для плинтуса — еще один надежный способ спрятать шнуры, особенно в съемной квартире. Этот инструмент работает так же, как кабельные муфты и крышки шнура, за исключением того, что каналы плинтуса проходят вдоль основания вашего пола. Просто закрепите их горизонтально у основания стен, используя гвозди или клейкую ленту. Вы заплатите от 6 и 9 долларов США за погонный фут для каналов плинтуса.

8.

Модификация столов или тумбочек

Помните трюк, который мы обсуждали ранее, о сверлении отверстий в гипсокартоне, чтобы шнуры не были видны? Этот трюк также работает с письменными столами и тумбочками. Чтобы спрятать шнуры, которые занимают место на тумбочке или столе, просто просверлите столько отверстий, сколько необходимо, в задней части ящиков. Затем вы можете пропустить шнуры через отверстия в ящиках и зарядить свои предметы, и никто не будет знать об этом.

9. Приобретите прикроватную тумбочку с двумя полками

Хотите спрятать шнуры на прикроватной тумбочке, но вам не нравится идея использования дрели? Не беспокойся; многие современные тумбочки и тумбочки имеют двойную полку. Это открытое отделение закрывается верхней частью тумбочки. Вторая полка обычно не имеет спинки или выдвижного ящика, а значит, вы можете легко проложить за ней кабели и зарядить там свои устройства.

10. Повторное использование корзины с двумя ручками

Один из самых простых способов спрятать кабели — это создать специальную зарядную станцию ​​с помощью двуручной корзины. Во многих магазинах для дома продаются различные плетеные или другие типы корзин с двойными ручками, которые идеально подходят для решения вашей неприглядной проблемы с проводкой. Чтобы попробовать это решение, просто поместите корзину рядом с розеткой с интенсивным движением, а затем пропустите шнуры и кабели через заднюю ручку.

11. Проявите изобретательность

Если вы будете искать в Интернете, то быстро обнаружите, что домашние мастера создали несколько уникальных решений для того, чтобы спрятать шнуры и кабели в вашем доме. Вот несколько самодельных проектов, позволяющих спрятать провода:

Вместо того, чтобы покупать плетеную корзину с двумя ручками, вы можете вырезать отверстия в обувной коробке, украсить ее лентой для васи, а затем использовать коробку в качестве станции для зарядки устройств.

Искусственные обложки для книг

Не нравится, как ваш телефон и шнур для зарядки выглядят на прикроватной тумбочке? Для творческого решения вырежьте внутреннюю часть использованной книги и положите телефон среди ваших любимых страниц.

Вязаные чехлы для шнуров

Вязаные чехлы для шнуров — это восхитительное решение проблемы запутанных кабелей своими руками. Просто свяжите красочную полую трубку и наденьте ее на шнуры. Есть несколько руководств для отважных вязальщиц, которые, возможно, захотят попробовать свои силы в вязании собственных уникальных чехлов для шнура.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Что вам нужно знать о прерывателях Federal Pacific

  Маргарет Вак • 12 августа 2022 г.

• Сколько стоит провести электричество в отдельный гараж или сарай?

  Бен Киссам • 13 июня 2022 г.

• Советы по электротехнике, которые должен знать каждый домовладелец

  Джордж Вейганд из Weigand Electric • 29 декабря, 2015

Как спрятать провода для колонок и телевизоров

Руководство по прокладке проводки для дома A/V

by Crutchfield’s

Джим Ричардсон проработал в компании Crutchfield в общей сложности около 34 лет до выхода на пенсию в 2021 году. Он начал свою работу в 1977 году как счастливый седьмой сотрудник Кратчфилда (или № 007, как он выразился), работая в разных отделах, включая написание каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к запуску нашего веб-сайта в 1995 году и помог создать первые версии наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Лучшие подставки для телевизоров 2023 года

Лучшие саундбары 5.1 2023 года

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор для Dolby Ismos good

1 9001 Atmos музыка?

Консультант компании Crutchfield Норм выполнил сотни электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можно ли самому сделать внутреннюю электропроводку?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к тыловым динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросить проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько провода нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Прибавьте от 10 до 15 процентов: ваш запланированный маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть умные решения, такие как балуны, в которых для передачи аудио- и видеосигналов на большие расстояния используется сетевой кабель, коаксиальный кабель (RG-6) или даже оптоволоконный кабель.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок громкоговорителей экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0011

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите соединительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без спинки обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (доступной в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Пластины для гвоздей

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, пластина, блок или распорка) или надрезаете какую-либо деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся этикетки Crutchfield с цветовой маркировкой обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провод должен поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступить к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электрическая дрель 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор лопаточных насадок от 1/4″ до 1-1/2″. (Профессиональные монтажники используют более дорогие сверла и коронки, потому что они облегчают работу.)
• Пила для гипсокартона
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Норм показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно быть не менее 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его стяжками.

Перевязка проводов

После того, как провод или пучок проводов протянуты к выходу, их необходимо заправить. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от J-box или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после того, как гипсокартон будет установлен.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, изогнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест для встраиваемого оборудования см. наше руководство по установке встроенного динамика.

Оштукатуренные и обрешеточные стены

Если в вашем доме оштукатуренные и обрешеточные стены или потолки, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке проводов

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене — одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете протянуть провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно провести провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет незавершенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломиком. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.
