Перекрестное утепление — один из лучших способов теплоизоляции каркасного дома. С его помощью можно перекрыть все мостики холода, которые представлены и деревянными элементами конструкции, и щелями, и гвоздевыми соединениями. Такой подход поможет сократить расходы на отопление дома в 4-5 раз.

Такое утепление позволяет лучше защитить верхнюю двойную обвязку, сдвоенные стойки проемов, углы от низких температур. Для этой цели с наружной стороны укладывается дополнительный теплоизоляционный слой не менее 5 см толщиной. Итоговая плотность слоя теплоизоляции может достигать 25 см, в этом случае даже сильные заморозки будут не страшны. Маты важно укладывать с разбежкой швов, чтобы исключить совпадения – так можно защитить дом от продуваемых щелей.

Этапы устройства перекрестного утепления

Есть несколько последовательных этапов перекрестного утепления каркасного дома:

• рядом с готовым каркасом устанавливаются бруски с шагом в 60 см.
• в образованную распорку укладывается дополнительный утеплитель;
• поверх слоя укладывается влагозащитная мембрана. Она также призвана защитить от ветра и выполняет функцию фиксирующего элемента для остальных частей слоя;
• устанавливается обрешетка, которая обеспечит вентиляцию и позволит установить наружный обшивочный материал.

Особенности внутренней обработки

По окончании работ на внешней стене переходят к внутренним работам: на стене фиксируют еще 5-сантиметровый слой между укосинами, вровень к их уровню. Вторым слоем выступает каркас из дерева. Пароизоляционная мембрана также ставится изнутри — ровной стороной к теплоизоляционному слою, внахлест. В местах контакта усиливается скотчем. Монтаж обрешетки (обычно для этой задачи используются бруски 50х50 мм) позволяет разместить финальное покрытие.

Особенности выбора материалов и рекомендации

При выборе теплоизоляционного материала важно обратить внимание на плотность: он должен быть без зазоров, покрывать пространство между каркасными конструкциями в стене. Перегородки также необходимо отделать теплоизоляционным слоем. Он выполняет и функцию звукоизоляции. Минеральная вата хорошо справляется с поставленными задачами.

Утепление цоколей и подвальных помещений осуществляется также. Единственным отличием может выступать укладка на полу бруса, покрытого ветрозащитной и теплоизолирующей мембранами. Пароизоляция необходима в любом случае – но только внутри помещения, снаружи устанавливается ветрозащитная мембрана. Электрические кабели выпускаются через пароизолирующий слой. Силовые провода следует укладывать с герметичностью, лучше в угловых местах.

Розетки допускается монтировать в гипсокартоне, если он уложен в два слоя: по вертикали и горизонтали. Обрешетка будет выступать заслоном для холода с улицы.

Кому доверить перекрестное утепление?

Попытки сэкономить могут побуждать владельцев жилища сделать самостоятельно то, в чем нет опыта. Результат предсказуем: низкое качество итоговой работы, дополнительные расходы, связанные и с превышением созданной сметы, и с необходимостью переделывать начатое. Некачественное утепление может стать причиной высоких расходов на обогрев – усиления отопления, использования электрообогревателей.

Обращение к профессионалам, квалифицированным специалистам и опытным рабочим, избавит от подобных хлопот. Специалисты строительной компании «Русская построечка» готовы оказать услугу по доступной цене: мы сотрудничаем с надежными поставщиками материалов и закупаем их по сниженной стоимости. Наши клиенты могут рассчитывать на гибкую систему оплаты.

Каркасные коттеджи
Каркасные дома
Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Что такое перекрестное утепление каркасного дома и как его установить?

Мостики холода

Каркасный дом отличается от других методик строительства быстрой скоростью возведения, практичностью, приятным современным внешним видом, относительно недорогой ценой на строительство. Также каркасник впитывает в себя все современные технологии эксплуатации, в том числе и отопительные. В частности, перекрестное утепление каркасного дома позволяет предотвратить многие неприятности.

При проектировании отопительной системы дома, важно заранее предусмотреть возможные теплопотери. Одна их таких потерь называется мостик холода. Чаще всего он образуется в местах стыка стены, либо у оконных рам или проемов входных дверей.

По факту, владелец может не замечать, что в данном месте холоднее, чем в остальной комнате. Но через этот самый мостик вытягивается достаточное количество тепла, чтобы вы ощутили это по затратам на обогрев. Говоря простым языком, мостик выводит тепло на улицу, а не продлевает его циркуляцию внутри помещения. Система отопления выдает тепло, за которое вы платите и заполняет образовавшийся холод. Но расходы на содержание отопления только растут.

Чтобы нивелировать такие потери, необходимо заранее рассмотреть места дома, через которые потенциально может выводиться теплоэнергия. Мы их уже упомянули: это углы, стыки стен, пространство у окон и дверей, даже если те плотно закрыты.

Перекрестное утепление

Перекрестное утепление — метод снижения теплозатрат на обогрев дома. Благодаря применению этой методики, затраты могут быть сокращены в 4 — 5 раз. Соответственно, квитанция по отоплению, воде для нагрева или угля также снижается.

ПУ позволяет построить дом без мостиков холода, предотвратить попадание холодных потоков воздуха внутрь помещения. Основной материал здесь, это дополнительный теплоизоляционный слой. Он размещается с наружной части дома, рядом со стандартным утеплением, шириной в 15 сантиметров. Итоговая плотность обогревающего слоя может составить 20 — 25 сантиметров. И это уже отличный запас прочности, даже против экстремальных морозов.

Как устанавливается?

Обычно установка ПУ проходит по одной и той же схеме:

• Берем бруски, размерность 50 на 50 миллиметров и по горизонтали размещаем их. Делается это снизу вверх, а шаг должен быт в 60 см. Но так как ширина утеплителя один сантиметр, то стоит отсчитать ровно 59 сантиметров
• Затем, в образованную распорку кладут 5 сантиметров теплоизолирующего слоя
• Поверх кладется мембрана, защищающая от влаги. Вторая ее задача — защита от ветра. Находясь в самом каркасе она еще и удерживает другие части слоя
• Но основу от ветра берет на себя специальная мембрана, отдельная. Кладется нахлестом, под 10 — 20 сантиметров
• После чего, к брусьям крепят мембрану. Получается обрешетка поверх мембраны, которая даст доступ вентиляции и будет удобной для установки итогового внутреннего покрытия

Обработка изнутри дома

Завершив работы на внешней стене, мастера отправляются внутрь помещения, где на стене ставят еще один пяти-сантиметровый слой. Он укладывается между укосинами, вровень к их уровню. Вторым слоем укладывается полный состав деревянного каркаса.

Внедряется и мембрана пароизоляции. Также ставится изнутри помещения. У нее есть две стороны, одна ровная, вторая шероховатая. Ровной кладется к теплоизоляту, в сторону комнаты смотрим шероховатая. Стелется также внахлест, после чего проклеивается скотчем в местах контакта. Для того, чтобы можно было разместить последнее покрытие, монтируется обрешетка. Чаще всего используют брусья 50х50 миллиметров.

Что касается плотности теплоизолирующего материала, то здесь нужно подобрать баланс так, чтобы она была без зазоров, достаточно свободной. При этом полностью покрывать пространство между каркасными стойками в стене конструкции дома.

Перегородки тоже стоит отделать ТИМ. Это уже мера звукоизоляции, а не теплосохранения. Хотя, если вы будете, скажем, проветривать одну комнату, то тоже важно не распускать тепло из всего дома. Но все же защита от шумов на первом месте. Здесь лучший материал — базальтовая вата. Распределяется слоями по 10 сантиметров. Пароизоляция в перегородках не укладывается, так как температура и влажность у дома одинаковая и не теряется.

С утеплением цокольного этажа и подвальных помещений все происходит точно также. Здесь ведь одинаковые стены, потому каких-то особенных мероприятий дополнительно проводить не надо. Разве что на пол монтируется брус, покрытый ветрозащитной и теплоизолирующий мембранами. При правильно технологии, в таком цоколе можно будет жить даже самой холодной зимой.

Рекомендации

Нужно поделиться советами, об установке и последующей эксплуатации дома, в котором установлена подобная изоляция.

1. Пароизоляция ставится в любом случае. Но не допускайте ошибок, которыми часто грешат низкокачественные строительные фирмы и те, кто стоит для себя самостоятельно — пароизолят ставится только внутри помещения, а во внешней его части ставится только ветрозащитная мембрана. Но ее можно использовать для утепления полов в цокольном этаже
2. Кабели электропитания, проходящие сквозь каркас, выпускаются через пароизолирующий слой. Соответственно, энергия тепла выходит наружу, а обратно поступают холодные потоки воздуха. Важно укладывать силовые провода с герметичностью, желательно в угловых местах
3. Другой метод решения проблем с проводами: дополнительная обрешетка, несущая в себе утеплитель в 5 сантиметров. Ставим ровно, проверяя строительным уровнем. К ней крепится гипсокартон, становящийся опорой для внутренней отделки помещения. Именно в дополнительной обрешетке и проводится линия питания дома
4. Розетки можно монтировать в гипсокартоне, если уложить его в два слоя: по вертикали и по горизонтали. Обрешетка же служит как заслон для холода с улицы

Наймите профессионалов

Часто в попытках сэкономить, наши сограждане берут на себя те задачи по утеплению жилища, в решении которых они не имеют ни малейшего опыта. Помимо низкого качества итоговой работы, велика вероятность и превышения созданной строительной сметы. Говоря простыми словами: делают криво, мерзнут, затем пытаются утеплиться дополнительно и тратят деньги на новые материалы. Добавьте сюда и то, что приходится усиливать отопление, подключать электрические обогреватели. В общем, платить еще больше. И здесь теряется один из главных плюсов жизни в каркасном доме — низкие затраты на обогрев.

Каркасник, это некий конструктор, к проекту которого вы можете добавить ровно столько тепла, сколько захотите. Именно поэтому данная технология стала такой популярной в Канаде, Швеции, Финляндии, в России. В общем, в странах, которые известны своим суровым климатом. Потому решить проблемы с теплом нужно заранее. И здесь уже требуется опыт. Мы настоятельно рекомендуем обращаться к профессиональным строителям, которые имеют экспертный статус в решении таких проблем. Лучше заплатить в начале, нежели выкладывать круглую сумму каждую зиму за отопление, при этом постоянно пытаясь починить то, что когда-то было испорчено собственными руками.

Такая практика handmade приводит к тому, что страдает репутация самой технологии каркасного строительства. Наша же задача не допустить этого, а рассказать о плюсах и дешевизне этого типа домов. Ведь каркасники вполне заслуживают того, чтобы люди понимали их преимущества перед традиционными методами постройки, и уже тем более перед квартирным жильем.

Как утеплить каркасный дом для зимнего проживания изнутри и снаружи

От того насколько правильно и каким теплоизоляционным материалом утеплён каркасный дом, зависит шумоизоляция, комфортность и долговечность всего строения. Качественный утеплитель будет надолго сохранять тепло внутри помещения, и экономить количество необходимой энергии на его отопление. Именно поэтому крайне важно знать, как утеплить каркасный дом для зимнего проживания изнутри и снаружи.

Утепление снаружи

Одним из наилучших вариантов теплоизоляции каркасного здания – это перекрёстное утепление.

Обратите внимание! Маты утеплителя всегда укладываются с разбежкой швов, чтобы они не совпадали. Это поможет избежать появления продуваемых щелей.

Перекрёстное утепление позволяет перекрыть все мостики холода в каркасе, которыми являются деревянные элементы конструкции. Для этого с внешней стороны дома, помимо стандартного утепления слоем в 15 см, необходимо уложить слой теплоизоляции толщиной 5 см.

Для этого снаружи каркаса в горизонтальном положении приделываются бруски размером 50х50 мм. Устанавливаются они поочерёдно, снизу вверх, на расстоянии 59 см друг от друга (это расстояние зависит от ширины применяемого утеплителя на 1 см меньше утеплителя). После чего между ними в распорку укладывается теплоизоляция толщиной 5 см. Как только весь утеплитель установлен, его закрывают влагозащитной мембраной. Она не только защитит его от влаги и ветра, но и удержит плиты в каркасе. Внутрь дома утеплитель тоже не сможет выпасть, так как он уложен поперёк каркаса.

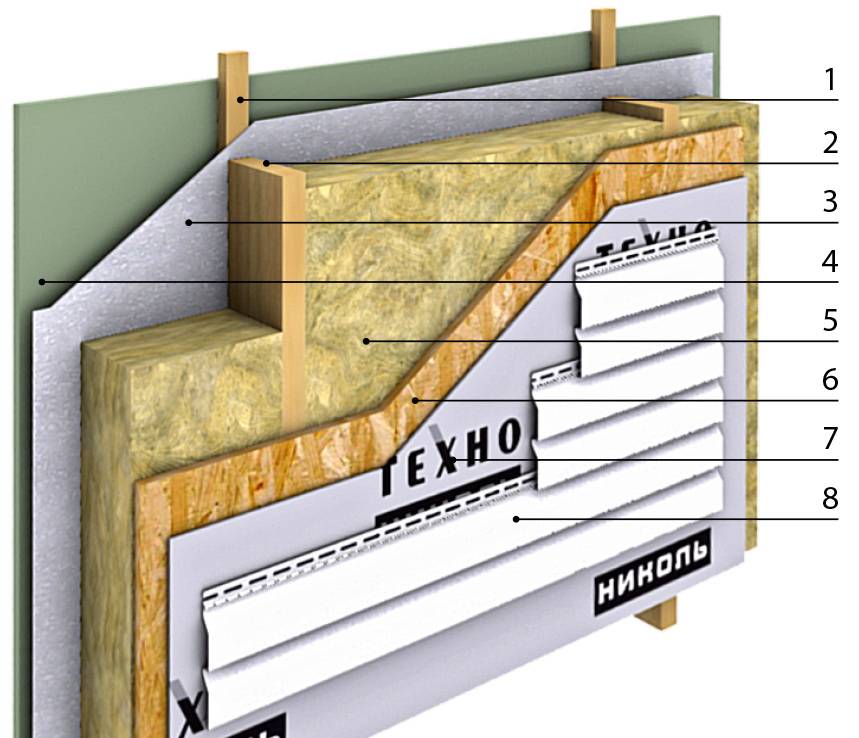

Схема пирога перекрестного утепления каркасного дома

Листы ветрозащитной плёнки укладываются внахлёст, не менее чем на 15 см друг на друга. Закрепляют мембрану к брускам строительным степлером. Поверх плёнки обустраивается ещё одна обрешётка с помощью брусков размером 5х5 см – для монтажа финишного покрытия и для создания вентиляционного зазора.

Утепление изнутри

После того как монтаж утеплителя снаружи каркасного дома завершен, переходят к укладке первого слоя теплоизоляции толщиной в 5 см изнутри здания. Монтируется она таким образом, чтобы плиты были заподлицо со всеми укосинами. Следующий слой – это теплоизоляция с толщиной 10 см. Ею заполняется полностью весь каркас между стойками.

После этого изнутри крепиться качественная пароизоляционная мембрана, она будет ограничивать попадание пара внутрь утеплителя. Укладывается гладкой стороной к теплоизоляции, а шероховатой внутрь помещения. Листы расстилаются внахлёст, а места примыкания проклеиваются двухсторонним скотчем. Поверх неё монтируется обрешётками брусьями 5х5 см для крепления финишного покрытия.

Обратите внимание! Утеплитель нельзя трамбовать и заталкивать силой, так как теплопроводность минеральной ваты зависит от количества пустот воздуха в её структуре.

Теплоизоляция должна максимально свободно находиться между стойками каркаса, заполняя его при этом полностью, без зазоров.

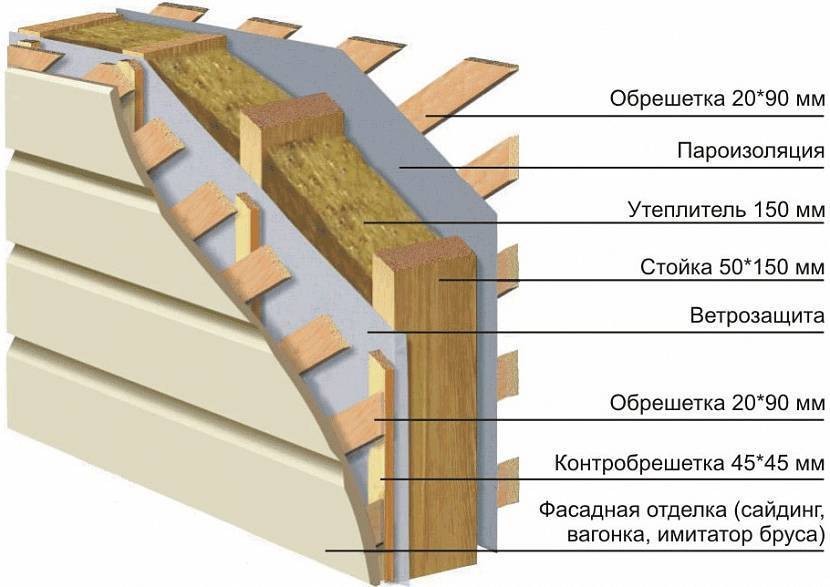

Схема пирога внутреннего утепления стен каркасного дома

В межкомнатные перегородки тоже устанавливается утеплитель, но не с целью утепления, а в качестве звукоизоляции. Минераловатные теплоизоляции, особенно базальтовые, являются хорошим звукоизоляционным материалом. Укладываются плиты слоем 100 мм (2 по 50 мм с разбежкой швов). Для межкомнатных перегородок не требуется монтаж пароизоляционной мембраны, так как температура в помещении с обеих сторон примерно одинаковая. Поэтому тепло не стремится выйти наружу, и не пропитывает влажным паром утеплитель.

Обратите внимание! Для межкомнатных перегородок вместо пароизоляции используется пергамин. Он предотвращает просачивание пыли из минеральной ваты в помещение. Закрывают ей утеплитель с двух сторон.

Утепление цокольного перекрытия каркасного дома практически ничем не отличается от теплоизоляции стен. По сути это та же самая стена, но в горизонтальном положении. Снизу пол закрывается качественной ветрозащитной мембраной с нахлёстом на обвязочный брус со всех сторон. Закрепляется плёнка черновым полом, для того чтобы уложенный в каркас утеплитель не выдавил и не порвал её. Далее укладывается в 2 или 3 слоя теплоизоляционный материал с разбежкой швов.

Цокольное перекрытие должно быть утеплено слоем в 200 мм. В межэтажные перекрытия укладывается слой толщиной 15 см с целью звукоизоляции, а чердачное теплоизолируется слоем в 250 мм.

Схема утепления цокольного перекрытия каркасного дома

Как не повредить пароизоляцию и другие нюансы

По стандартной схеме для утепления каркасного дома требуется установка 150 мм теплоизоляционного материала.

Но есть несколько нюансов, которые необходимо учитывать:

1. Сам каркас дома пропускает тепло, как так коэффициент теплопроводности дерева значительно выше показателя любого утеплителя.
2. После установки снаружи здания теплоизоляции на основе минеральной ваты, например, базальтовой, обязательно нужно закрыть её ветрозащитной мембраной, а изнутри покрывается пароизоляционной плёнкой.

Так как внутри каркаса проходят силовые сети, то выходы пропускаются через пароизоляцию. В итоге пленка становится негерметичной, и часть тепла проходит через дыры наружу, пропуская в дом холод. Даже после проклеивания специальным скотчем нельзя гарантировать герметичность конструкции.

Чтобы избежать появления такой проблемы, следует сделать дополнительную обрешётку по внутренней стороне каркаса и заполнить её утеплителем толщиной 5 см. Крайне важно обустроить её максимально ровно, используя строительный уровень или лазерный нивелир. Так как в будущем на неё будет крепиться листовой материал, например, гипсокартон, для отделки финишным покрытием.

Нижний брус обрешётки должен отступать от монолитной части фундамента примерно на 15-17 см. Это необходимо для того, чтобы при заливке стяжки пола она не заходила на обрешётку и утеплитель.

Перед монтажом каркаса необходимо сразу учитывать размеры плит утеплителя, чтобы не требовалось дополнительных креплений. Но при этом межосевое расстояние между горизонтальными рейками должно быть не менее 120 см (по размеру листа гипсокартона).

Для качественной отделки каркасного дома необходима установка двух слоёв гипсокартона. Первый монтируется в горизонтальном положении, а второй в вертикальном.

Благодаря такому способу, розетки будут установлены до слоя пароизоляции, то есть не нарушится её герметичность. Ко всему этому дополнительная обрешётка с утеплителем толщиной 5 см окончательно перекроет все мостики холода и закроет весь каркас дома, увеличив теплоизоляцию помещения.

Выбирая теплоизоляционные и гидро и пароизоляционные стройматериалы, следует отдавать предпочтение производителям известных марок, продукция которых проверена временем, а также, чтобы имели сертификаты качества и безопасности. Дешевые утеплители могут быстро потерять свои теплосберегающие характеристики или быть небезопасными для использования внутри помещения.

Перекрестное утепление каркасного дома изнутри или снаружи

Утепление каркасного дома состоит из нескольких частей: основное утепление и дополнительное. В качестве дополнительного выступает вертикальное утепление по основным стойкам каркаса или по стойкам, смещенным по горизонтали, и перекрестное утепление каркасного дома изнутри или снаружи.

Способы утепления изнутри и снаружи

Изучение вопроса дополнительного утепления различными способами не выявило сколь-нибудь существенного предполагаемого изменения теплового сопротивления стены при каждом из этих методов. Соответственно, можно сделать вывод, что при правильно собранном каркасе дома, который исключает мостики холода, эффект от дополнительного вертикального или перекрестного утепления будет одинаков.

Однако отдельно каждый из методов перекрестного утепления имеет свои преимущества, не связанные с сопротивлением теплопередаче через стены. Рассмотрим  их подробнее.

Перекрестное утепление каркасного дома изнутри: преимущества

Перекрестное утепление изнутри по растянутой пароизоляции позволяет производить скрытую проводку электрики с монтированием подрозетников и труб отопления без нарушения целостности самой пароизоляции. То есть данные работы проводятся в толще стены по частично не утепленным воздушным каналам.

Перекрестное утепление каркасного дома изнутри

Самая распространенная схема расположения стоек каркаса не позволяет делать внутреннюю черновую отделку, например, гипсокартоном, сразу по стойкам, поскольку расстояние между ними чаще всего равно 580 мм, а толщина доски 50 мм. Таким образом общая длина стены, которую должен закрыть лист ГКЛ равна 580х2+50+25х2=1260 мм при ширине листа 1200 мм. Перекрестное утепление каркасного дома изнутри позволяет сэкономить на крепеже и выполнить обрешётку уже с учётом размеров листовых материалов для черновой отделки.

Перекрестное утепление каркасного дома снаружи: преимущества

О главном преимуществе такого типа утепления можно узнать из исследований норвежского НИИ SINTEF Byggforsk. Это перенос стоек каркасного дома в более благоприятный температурный режим.

Дело в том, что при низких температурах на деревянных элементах каркасного дома может происходить конденсация водяного пара, что негативным образом сказывается на эксплуатации дома. Перенос стоек каркаса вглубь утепленной стены позволяет избежать таких проблем.

Еще одним преимуществом данного метода является лучшая защита углов дома от низких температур, что не позволяет им промерзнуть в зимнее время. Однако этот плюс в какой-то степени можно отнести и к утеплению изнутри.

Резюмируем

Для дополнительной защиты каркаса стен, исключения возможного выпадения конденсата целесообразнее выполнять перекрестное утепление каркасного дома снаружи. Утепление изнутри при листовой черновой отделке стен позволит сэкономить на крепеже и дополнительных конструкциях, а также упросит монтаж электропроводки и труб отопления.

Перекрестное утепление каркасного дома: инструкция

Долговечность, тепло- и шумоизоляция, комфортность условий проживания в каркасном доме во многом зависит от вида теплоизоляционного материала и как правильно выполнена работа. Утеплитель высокого качества поможет экономить на обогреве и на долгое время сохранить теплоту внутри дома. Чтобы этого достичь, крайне важно знать о правильности теплоизоляции снаружи и внутри дома, чтобы зимней период времени не принёс неприятных сюрпризов.

Наружное утепление

Перекрёстное утепление – это один из самых прогрессивных методов сохранения тепла в каркасном сооружении. Оно даёт возможность в элементах деревянных конструкций закрыть все мостики холода, предотвращая его попадание внутрь. Для этого с наружной части дома кроме обычного утеплителя толщиной 15см., необходимо дополнительно толщиной 5см. уложить теплоизоляционный материал.

Для избежания продуваемости и появления щелей, утеплительные маты укладываются друг на друга перекрывая швы, чтобы не было их совпадения.

Для этого с внешней стороны стены устанавливаются бруски 50х50мм. в горизонтальном положении снизу вверх поочерёдно, выдерживания расстояние между ними 59см. (шаг установки взят из ширины утеплителя, его делают на 1см. меньше его ширины). Далее в распорку между ними укладывается шириной 5см. теплоизоляционный материал, после чего сверху устанавливают влагозащищённую мембрану, которая в самом каркасе удержит плиты, защитит от ветра, а также влаги. Сама ветрозащитная плёнка делается внахлёст друг от друга на 15см.

Строительный степлер

При помощи строительного степлера к брускам укрепляют мембрану, дополнительно используя бруски 5х5см. сооружая обрешётка сверху плёнки для создания зазора вентиляции и монтажа конечного покрытия.

Внутреннее утепление

После завершения работ снаружи происходит внутренняя отделка стены, с помощью теплоизоляции внутри помещения толщиной 5 см. устанавливается первый слой. Его монтаж делается таким методом, чтобы плиты со всеми своими укосинами выходили в ноль (заподлицо). Второй слой заполняет между стойками весь каркас целиком.

Далее чтобы предотвратить проникновение пара в сам утеплитель, изнутри устанавливается качественная мембрана пароизоляции. К помещению крепится шероховатой стороной, а к теплоизолированному слою гладкой. Листы необходимо расстелить внахлёст и проклеить двухсторонним скотчем места примыкания. После этого сверху мембраны для крепления конечного покрытия, происходит монтаж обрешётки из брусьев 5х5см.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Ни в коем случае нельзя силой заталкивать и утрамбовывать утеплитель, так как от количества воздуха внутри самой минеральной ваты зависит её теплопроводность.

Теплоизоляция, находясь между каркасными стойками, должна находиться по максимуму свободно, без видимых зазоров, но при этом заполняя его полностью.

Дом из бруса

24.94%

Дом из кирпича

18.76%

Бревенчатый дом

14.71%

Дом из газобетонных блоков

15.62%

Дом по канадской технологии

11.61%

Дом из оцилиндрованного бревна

3.89%

Монолитный дом

4.08%

Дом из пеноблоков

3.17%

Дом из сип-панелей

3.23%

Проголосовало: 3188

Теплоизоляционный материал

Также теплоизоляционный материал необходимо установить в межкомнатных перегородках, с целью повышенной звукоизоляции, а не в качестве тепловой изоляции. Для этого лучшим выбором будет базальтовая вата, которую устанавливают слоями 100мм. (с разбежкой швов 2 по 50мм.). Пароизоляционную мембрану нет необходимости монтировать в межкомнатных перегородках, так как температура воздуха между комнатами помещения практически одинаковая, тепло не пропитывает утеплитель влажным паром и наружу выйти не стремится.

Вместо пароизоляции в межкомнатных перегородках применяют пергамин, он с двух сторон закрывает утеплитель и становится барьером для попадания в помещение из минеральной ваты пыли.

Цокольное утепление

Это та же самая стена, только с той разницей, что положение горизонтальное, поэтому методики теплоизоляции схожи. Снизу на пол устанавливается обвязочный брус, который со всех сторон внахлёст покрывается ветрозащитной мембраной. Для того чтобы теплоизоляционный материал не выдавило и не порвало в уложенный каркас, плёнка закрепляется черновым полом. После чего в 2-3 слоя с разбежкой швов, монтируется теплоизоляционная защита.

Для цокольного покрытия нужен теплоизоляционный материал толщиной не менее 200мл., чердачное перекрытия изолируется слоем в 250мм., а междуэтажное не менее 150мм.

Как не допустить повреждения изоляции

По обычной схеме толщина слоя теплоизоляции 150мм., но нужно учитывать следующие моменты:

• Коэффициент теплопроводности каркасного дома, намного выше показателей даже самого качественного теплоизоляционного материала.
• После внешней тепловой изоляции стен, ОБЯЗАТЕЛЬНО необходимо внутри использовать пароизоляционную плёнку, а снаружи ветрозащитную мембрану.
• Силовые кабели устанавливаются внутри каркаса и выводят сквозь пароизоляцию, поэтому тепло частично выходит наружу пропуская холод, делая плёнку негерметичной. Даже двухсторонний скотч не решает проблему герметичности.
• Поэтому для решения этой проблемы создают на внутренней стороне каркаса дополнительную обрешётку с утеплителем в 5 см. толщины. Используя уровень или лазер важно установить её ровно, так как к ней будет крепиться гипсокартон или другой материал для конечного покрытия.
• Нижняя часть обрешёточного бруса должна отступать от монолита фундамента около 15см., это нужно чтобы во время заливания стяжки, она не заходила на теплоизоляционный материал и обрешётку.
• Для выполнения качественной внутренней тепловой изоляции, гипсокартон нужно установить 2 слоями, сначала в горизонтальном, а затем в вертикальном положении. Это позволит устанавливать розетки, не нарушая пароизоляцию, а дополнительная обрешётка усилит теплоизоляцию, перекрыв проникновение холодного воздуха.
• Для качественного утепления необходимо выбирать ведущие марки, проверенные временем, они конечно дороже, но надёжнее и долговечнее.

Вы можете задать свой вопрос нашему автору:

Перекрестное наружное утепление каркасного дома (сентябрь 2018 г.)

Строительство дома

Перекрёстное утепление каркасного дома является одним из наилучших вариантов теплоизоляции деревянного каркаса. Оно позволяет перекрыть все мостики холода в деревянном каркасе, которыми являются как деревянные элементы конструкции, так и гвоздевые соединения или щели. При перекрестном наружном утеплении стойки каркаса, верхняя двойная обвязка, сдвоенные стойки проемов, углы переходят в более благоприятный температурный режим и лучше защищены от низких температур.

Для обустройства перекрестного наружного утепления с внешней стороны каркасного дома необходимо уложить слой теплоизоляции толщиной 5 см.

Маты утеплителя всегда укладываются с разбежкой швов, чтобы они не совпадали. Это поможет избежать появления продуваемых щелей.

Порядок устройства перекрестного наружного утепления каркасного дома пенопластом:

1. С помощью лазерного (или водяного) уровня по ростверку дома отбить горизонтальную стартовую линию и прибить по этой линии брусок 50х50 мм. Начало перекрестного утепления на ростверке позволит перекрыть щели и мостики холода пола первого этажа.
2. При необходимости пропенить щели каркаса, попадающие под лист пенопласта (я использовал листы размером 2000х1000х50 мм), можно нанести небольшой слой пены по стойкам каркаса.
3. На нижний брусок сверху поочерёдно устанавливаются листы пенопласта, сверху прижимаются еще одним бруском, который крепится к стойкам каркаса гвоздями. По торцу пенопласта перед установкой соседней панели наносится небольшое количество монтажной пены. Кроме того, я наносил немного пены на нижний брусок, и верхний торец листа пенопласта перед тем, как прижать его верхним бруском (результат — на фото ниже).
4. При необходимости пропенить стыки пенопласта изнутри дома (я оставил это на потом, пропеню когда буду устанавливать внутреннее утепление).
5. После установки всего утеплителя закрыть его снаружи ветровлагозащитной мембраной.

Прибивая бруски для перекрестного утепления вокруг проемов дверей и окон не забывайте, что к ним потом необходимо будет крепить обрешетку для сайдинга. Поэтому предварительно выберите тип отделки проемов и соответствующим образом разместите бруски. В большинстве случаев опорные бруски перекрестного утепления целесообразно разместить по всему периметру проемов окон и дверей.

Промежуточные результаты работ — на фото.

Перекрестное утепление каркасного дома

Перекрестный каркас — Каркасный дом по уму, Новосибирск

В описаниях различных конструкций стен каркасных домов часто можно встретить такое словосочетание, как «перекрестный каркас». Что это такое и для чего он используется?

По сути, перекрестным каркасом называют деревянную конструкцию, являющуюся набором брусков или досок смонтированный поперек стоек каркаса стены изнутри, снаружи или с обеих сторон. Перекрестный каркас особенно активно используется в строительстве «финских домов», что позволяет просто и изящно решать вопросы, которые в «канадских домах» является если не проблемой, то влечет за собой некоторые дополнительные работы и расчеты.

Как правило, перекрестный каркас смонтированный снаружи внешних стен каркасного дома используется для дополнительного утепления и/или монтажа сайдинга (вертикально), а внутри так же для дополнительного утепления и/или прокладки электрических проводов, а так же труб отопления и водоснабжения.

Например, вы живете в достаточно холодном регионе (в том же Новосибирске или области) и в качестве источника энергии для отопления используете электричество. Соответственно, имеет смысл вложиться в дополнительное утепление стен для того, что бы привести свой каркасный дом в разряд энергоэффективных и свести сумму счетов за электроэнергию в отопительном сезоне до уровня «соседи завидуют» ;-). В данном случае, кроме системы вентиляции с рекуперацией влажности и тепла, необходимо уменьшить общие конструкционные теплопотери дома. Достигнуть этого можно одним способом — увеличением толщины утепления внешнего периметра дома до 250, а лучше 300 мм. Но доску, используемую для стоек в стенах, шире 200-т мм в нашей любимой стране найти сложно и вообще нецелесообразно использовать по финансовым соображением, а «стойки Ларсена» и прочие ухищрения лично я считаю слишком сложным и дорогим удовольствием.

Однако, есть решение! Ставим стену из доски шириной 200 мм, утепляем ее плитами минеральной ваты, а снаружи набиваем перекрестный каркас из бруска 50 мм и так же проводим мероприятия по его утеплению. После чего пароизолируем стену с внутренней стороны и поверх пароизоляции поперек стоек стены монтируем еще один перекрестный каркас (тот же брусок 50 мм) ну и заполняем полости утеплителем (плитами минеральной ваты или «эковатой» влажно-клеевым способом). При этом внутренний перекрестный каркас может использоваться в качестве обрешетки для внутренней отделки (ГВЛ/ГКЛ, имитация бруса ну или «евровагонка»), а в пространстве между пароизоляцией и черновой отделкой очень удобно размещать электрические провода, трубы отопления и водоснабжения. При этом, монтируя провод или подрозетник нам не надо пароизолировать места выхода, как в «канадском доме» и не нужно дырявить стойки снижая их конструкционную жесткость, а это, согласитесь, дорогого стоит!

Кстати, перекрестный каркас очень эффективен с точки зрения отсечки «мостов холода», так как стойки стены и перекрестного каркаса соприкасаются друг с другом не по всей плоскости, а только в точке пересечения. То есть, грубо говоря, на отрезке в 1 м мы имеем длину соприкосновения («мостика холода») всего 15 см!

Как итог, вы получаете стену с сопротивлением передачи (R) равным 7. 25 (а это, на минуточку, показатель «пассивного дома»!), простую, надежную и относительно недорогую конструкцию стены, позволяющую в дальнейшем проводить сравнительно несложный ремонт коммуникаций, в случае необходимости.

Лично я всегда крайне рекомендую использовать в строительстве каркасного дома как минимум внутренний перекрестный каркас и еще ни один заказчик еще не пожалел о том, что согласился на такую конструкцию!

Выдувная изоляция полостей существующих наружных стен

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Полевой контрольный список национального оценщика

Система теплового ограждения.
2. Полностью выровненные воздушные барьеры. ⁶ В каждом изолированном месте ниже предусмотрен полный воздушный барьер, который полностью выровнен следующим образом:
Стены: На внешней вертикальной поверхности изоляции стен во всех климатических зонах; также на внутренней вертикальной поверхности утепления стен в климатических зонах 4-8. ⁸

Сноска 6) Для целей данного Контрольного перечня под воздушным барьером понимается любой прочный твердый материал, который блокирует поток воздуха между кондиционированным и некондиционированным помещениями, включая необходимое уплотнение для блокирования чрезмерного потока воздуха по краям и швам и адекватную опору для противодействия положительным и отрицательным нагрузкам. отрицательное давление без смещения или повреждения.EPA рекомендует, но не требует, жесткие воздушные барьеры. Пенопласт с открытыми или закрытыми порами должен иметь готовую толщину ≥ 5,5 дюйма или 1,5 дюйма, соответственно, чтобы считаться воздушным барьером, если производитель не указывает иное. Если используются гибкие воздушные барьеры, такие как домашняя пленка, они должны быть полностью герметизированы по всем швам и краям и поддерживаться крепежными деталями с колпачками или головками диаметром ≥ 1 дюйма, если иное не указано производителем. Гибкие воздушные барьеры нельзя изготавливать из крафт-бумаги, продуктов на бумажной основе или других материалов, которые легко рвутся.Если используется полиэтилен, его толщина должна быть ≥ 6 мил.

Сноска 8) Все изолированные вертикальные поверхности считаются стенами (например, внешние стены выше и ниже уровня, коленные стены) и должны соответствовать требованиям к воздушным барьерам для стен. Применяются следующие исключения: воздушные барьеры рекомендуются, но не требуются, в адиабатических стенах в многоквартирных домах; и в климатических зонах с 4 по 8 воздушный барьер на внутренней вертикальной поверхности изоляции рекомендуется, но не требуется в стенах подвала или стенах подполья.Для целей этих исключений подвал или подвал — это пространство, для которого ≥ 40% общей общей площади стен находится ниже уровня земли.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом DOE с нулевым потреблением энергии (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и обеспечивать установку класса 1 в соответствии со стандартами RESNET. См. Руководство 2015 IECC Code Level Insulation — Zero Energy Ready Home Requirements для получения более подробной информации.

Приложение 2 Дом, готовый к работе с нулевым потреблением энергии, Министерство энергетики США.
Программа Zero Energy Ready Home Министерства энергетики США позволяет строителям выбирать предписывающий или производительный путь. Согласно предписаниям DOE Zero Energy Ready Home, строители должны соответствовать минимальным показателям эффективности HVAC, перечисленным в Приложении 2 требований национальной программы (Rev 07), или превышать их, как показано ниже.Путь производительности DOE Zero Energy Ready Home позволяет строителям выбирать индивидуальную комбинацию показателей для каждого дома, которая по своим характеристикам эквивалентна минимальному индексу HERS смоделированного целевого дома, который соответствует требованиям Приложения 2, а также обязательным требованиям Zero Дом, готовый к использованию энергии, экспонат 1.

Приложение 2, Изоляция и инфильтрация) Утечка всего дома должна быть проверена и соответствовать следующим пределам проникновения:

• Зоны 1-2: ≤ 3 ACH50;
• Зоны 3-4: ≤ 2.5 ACH50;
• Зоны 5-7: ≤ 2 ACH50;
• Зона 8: ≤ 1,5 ACH50;
• Отдельно стоящие дома: ≤ 3 ACH50.

Сноска 12) Конструкции ограждающих конструкций здания, включая наружные стены и невентилируемые чердаки (если они используются), должны соответствовать соответствующим положениям, касающимся замедлителей парообразования Международного жилищного кодекса (IRC) 2015 года.
Footnote 23) Утечка в оболочке должна определяться утвержденным верификатором с использованием утвержденного RESNET протокола испытаний.

Американское общество испытаний материалов (ASTM) E1677-11

Стандартные технические условия на материал или систему воздушного барьера (AB) для малоэтажных каркасных стен зданий.Эта спецификация охватывает минимальные характеристики и критерии спецификации для материала или системы воздушного барьера для каркасных непрозрачных стен малоэтажных зданий. Положения предназначены для того, чтобы позволить пользователю разработать критерии характеристик стены и повысить характеристики воздушного барьера для конкретного климатического местоположения, функции или конструкции.

2009-2021 Международный кодекс энергосбережения (IECC) и Международный жилищный кодекс (IRC) Минимальные требования к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, как указано в 2009, 2012, 2015 , 2018 и 2021 IECC и IRC, можно найти в этой таблице.

2009 IECC

Таблица 402.4.2 Критерии проверки компонентов воздушного барьера и изоляции, воздушный барьер и тепловой барьер: Изоляция наружных стен устанавливается в прочном контакте и непрерывном выравнивании с воздушным барьером. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

2012 IECC

Наружная изоляция каркасных стен находится в прочном контакте и непрерывном выравнивании с воздушным барьером. Таблица R402.4.1.1 Установка воздушного барьера и изоляции, воздушный барьер и тепловой барьер: Сплошной воздушный барьер устанавливается в ограждающей конструкции здания, включая балки по периметру и открытые края изоляции. Разрывы или стыки в воздушной преграде заделываются. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

2015 и 2018 IECC

Таблица R402.1.2 Требования к изоляции и оконным проемам — соответствуют или превышают уровни изоляции, перечисленные в этой таблице.

Таблица R402.4.1.1 Установка воздушного барьера и изоляции. Стены: Изоляция внешних каркасных стен находится в постоянном контакте с воздушным барьером и непрерывно выравнивается. Общие требования: В ограждающей конструкции здания устанавливается сплошная воздушная преграда; разрывы и стыки в воздушной преграде заделываются. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала.

Раздел R402.4.1.2 Тестирование. Здание должно быть испытано на утечку воздуха в соответствии с ASTM E 779 или E 1827 (или RESNET / ICC 380 в IECC 2018) и должно иметь степень утечки воздуха ≤ 5 в CZ 1 и 2 или ≤ 3 в CZ 3-8. .

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

2009 IRC

Таблица N1102.4.2 Критерии проверки компонентов воздушного барьера и изоляции, воздушный барьер и тепловой барьер: Изоляция наружных стен устанавливается в прочном контакте и непрерывном выравнивании с воздушным барьером. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

2012 IRC

Наружная изоляция каркасных стен находится в прочном контакте и непрерывном выравнивании с воздушным барьером. Таблица N1102.4.1.1 Установка воздушного барьера и изоляции, воздушный барьер и тепловой барьер: Сплошной воздушный барьер устанавливается в ограждающей конструкции здания, включая балки по периметру и открытые края изоляции. Разрывы или стыки в воздушной преграде заделываются. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

2015 и 2018 IRC

N1102. 4.1.1 Установка воздушного барьера и изоляции. Стены: Изоляция внешних каркасных стен находится в постоянном контакте с воздушным барьером и непрерывно выравнивается.Общие требования: В ограждающей конструкции здания устанавливается сплошная воздушная преграда; разрывы и стыки в воздушной преграде заделываются. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2018 IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Национальный электротехнический кодекс (NEC)

Статья 394.1: Если в доме есть проводка с ручкой и ванной, не следует применять изоляцию, чтобы касаться или окружать проводку.

Строительные проблемы: изоляция наружных стен из поперечно-клееного бруса

Автор: Грегори Гавел
Фото как указано

В предыдущих статьях я обсуждал кросс-клееный брус (CLT), используемый в качестве несущих и ненесущих конструкций для перекрытий и стен.Я также обсудил методы подключения и требования Международного строительного кодекса (IBC) для негорючей облицовки снаружи.

Потери тепла через ограждающие конструкции здания уже давно вызывают озабоченность архитекторов, строителей и инженеров. «Значение R» — это «мера сопротивления потоку тепла через материал заданной толщины, при этом более высокие значения указывают на лучшие изоляционные свойства». ¹ (www.merriam-webster.com/dictionary) R-значение может быть рассчитано с использованием формул для нескольких различных систем измерения.R-значения различных материалов, из которых состоит стена или потолок-крыша, можно сложить вместе, чтобы показать R-значение всей сборки.

Из-за энергетического кризиса 1970-х и 1980-х годов требования к теплоизоляции зданий и нормам отопления, вентиляции и кондиционирования воздуха (HVAC) значительно возросли. Сегодняшние требования к R-значению для различных географических регионов показаны в IBC; NFPA 5000, Кодекс строительной техники и безопасности ; и коды HVAC на картах и ​​диаграммах.Эти требования основаны на географических и климатических условиях, экстремальных температурах, преобладающих ветрах и солнечной нагрузке. Сертификация здания в соответствии со стандартом Leadership in Energy and Environment Design (LEED) или другим стандартом «зеленого строительства» может потребовать еще более высоких значений R.

Показатели R панели CLT, а также негорючей облицовки и гипсокартонной плиты не дадут в сумме требуемого значения R стены во многих частях мира. Требуется дополнительная изоляция.

На фотографии показан разрез внешней стены CLT с использованием системы, распространенной в некоторых частях Европы. Слева направо:

• 0,5-дюймовый (1,27 см) деревянный сайдинг из негорючего материала: R 0,63
• Изоляционная оболочка из древесного волокна толщиной 1 дюйм (2,54 см) R 1,7
• Изоляция из свободных целлюлозных волокон, 6 дюймов (15,24 см) R 19,0
• 11,43 см (4,5 дюйма) панель CLT R 6,63
• Гипсокартон толщиной 0,5 дюйма (1,27 см) R 0.45
  • Комбинированное значение R для всей стены: 28,4 рэнд

Изоляция обычно размещается снаружи панели CLT, чтобы уменьшить проблемы расширения и сжатия и сделать доступной для использования как можно большую площадь пола внутри здания.

Все материалы в этой стеновой системе легко доступны в Европе, Северной Америке и многих других частях мира. Как показано, панель CLT и внешняя изоляционная оболочка разделены путем прикрепления двутавровых балок вертикально к внешней стороне CLT и прикрепления к ней оболочки.Затем эти вертикальные каналы заполняются рыхлой изоляцией из целлюлозного волокна.

Могут использоваться и другие типы изоляции, включая напыленную пену, пенопласт, войлок из стекловолокна или рыхлый стекловолокно. Их использование может сделать невозможным получение LEED или другой «зеленой» сертификации из-за использования нефтепродуктов и большого количества энергии, необходимой для производства.

Обратите внимание, что система, показанная на фотографии, создает три набора горючих вертикальных каналов или пустот в стеновой сборке.Слева:

• Пространства, ограниченные древесным сайдингом с антипиреновой обработкой, изоляционной обшивкой из древесного волокна и деревянными рессорами, разделяющими их.
• Пространства, ограниченные изоляционной обшивкой из древесного волокна, панелями CLT и разделяющими их двутавровыми балками; какое пространство заполнено целлюлозным утеплителем?
• Пространства, ограниченные панелями CLT, гипсокартонной панелью и деревянными балками, разделяющими их. Это пространство обычно используется для скрытия электропроводки, кабеля для передачи данных и других коммуникаций.

Вертикальные пустоты позволяют огню и продуктам горения развиваться и перемещаться незамеченными. Вы должны заблокировать эти пространства на каждом уровне пола, но в руководствах по строительству CLT неясны интервалы противопожарной защиты или какой вид и толщина материала составляет противопожарную защиту. Это противопожарное покрытие также уменьшит количество оседания на полу неплотной изоляции из целлюлозы или стекловолокна.

В наших предварительных планах зданий с использованием панелей CLT должен быть указан этот строительный материал, а также тип используемой теплоизоляции, ее расположение в стенах и сборках потолок-крыша, расположение пустот внутри стен и их взаимосвязь с любыми другими. пустоты (как между потолками, так и между этажами).

Загрузите эту статью в формате PDF ЗДЕСЬ (246 КБ)

ИСПРАВЛЕНИЕ (2 мая 2016 г.): Верхнее фото изначально было присвоено сайту www.woodworks.org; это было исправлено.

Грегори Гавел — сотрудник пожарной службы города Берлингтон (Висконсин); заместитель начальника и инструктор по обучению в отставке; и 35-летний ветеран пожарной службы. Он сертифицированный в Висконсине инструктор по пожарной безопасности II, пожарный инспектор II и пожарный инспектор; адъюнкт-инструктор по программам противопожарной службы в Техническом колледже Гейтвэй; и директор по безопасности Scherrer Construction Co., Inc. Гавел имеет степень бакалавра колледжа Св. Норберта; имеет более чем 35-летний опыт управления объектами и строительством зданий; и представил классы в FDIC.

ДОПОЛНИТЕЛЬНЫЕ ВОПРОСЫ СТРОИТЕЛЬСТВА

Сварные соединения

Соединительный брус перекрестно-клееный

Опасности удара

Соединения: легкие стальные фермы

Конструкционная сталь — Заклепочные соединения

CE Center — Сплошная изоляция в каркасных наружных стенах_OLD

Строительные нормы и стандарты и стандарты экологичного строительства продолжают поднимать планку энергоэффективности и высоких характеристик зданий.В зданиях с деревянным каркасом это достигается за счет как уровня изоляции, так и герметичности. Хотя это положительная тенденция, необходимо решить ряд серьезных проблем с дизайном стен. В частности, определение наилучшего количества и типа изоляции для использования может быть неясным, особенно в свете контроля водяного пара или влаги, которые могут задерживаться в построенных стеновых конструкциях. Это особенно верно в случае обеспечения непрерывной внешней изоляции как части каркасной внешней стены.Нормы и передовой опыт предлагают разное количество непрерывной изоляции для разных климатических зон. Также существует опасение, что непрерывная изоляция может повлиять на способность стены «дышать» и высвобождать любую захваченную влагу изнутри конструкции, поэтому в некоторых случаях это может повлиять на выбор внутреннего пароизолятора на теплой внутренней стороне. здания. Все эти переменные и параметры привели к некоторой значительной путанице в отношении наилучшего способа надлежащего решения как внешней теплоизоляции, требуемой кодексом, так и отвода пара в стеновых сборках.Этот курс поможет прояснить различия между различными нормативными требованиями к непрерывной изоляции в различных климатических зонах, а также принципы и варианты, связанные с правильным управлением влажностью.

Все изображения любезно предоставлены Huber Engineered Woods LLC, за исключением указанного

Энергоэффективность наружных стен улучшена за счет использования сплошной внешней изоляции. Благодаря новой интегрированной обшивке этот слой встроен в заднюю часть обшивки, которая прилегает непосредственно к обрамлению.

Почему сплошная изоляция?

Каркасная конструкция стены, с использованием деревянных или металлических стоек, имеет недостаток с точки зрения теплового КПД. Проще говоря, каркас пропускает больше тепла, чем изоляция. Это вполне можно наблюдать и измерить с помощью стандартных методов, которые проверяют различные материалы на количество теплового потока или теплопередачи через них. Эти испытания основаны на фундаментальных законах физики и термодинамики, которые, среди прочего, указывают на то, что тепло всегда стремится к равновесию, перетекая от теплого источника в более прохладное место.

Теплопередача

Средства измерения теплопередачи в строительных изделиях основаны на U-факторах, которые показывают, сколько британских тепловых единиц (БТЕ) ​​энергии проходит через материал определенного размера (например, один квадратный фут) за время (в частности, за один час). на каждый градус Фаренгейта в разнице температур. (Чем больше разница температур между двумя сторонами материала, тем быстрее или интенсивнее течет тепло.) Чтобы определить, сколько тепла передается через какой-либо конкретный материал, его коэффициент U определяется путем тестирования этого материала на квадратный фут с течением времени, при этом измеряется разница температур между двумя сторонами.Результирующее число обычно является десятичным (например, 0,5), причем меньшие числа указывают на небольшую теплопередачу (например, изоляция), а более высокие числа указывают на большую теплопередачу (например, проводящий металл). Применительно к зданию используется основная формула (U x A) x dT, где U = проверенный коэффициент U для одного квадратного фута материала, A = площадь в квадратных футах, установленная в строительной сборке, а dT — это расчетная или фактическая разница температур в помещении и на улице. Все расчеты тепловой энергии в ограждающих конструкциях зданий (т.е., стены, крыши и т. д.) основаны на этой фундаментальной формуле.

Стоит отметить, что в то время как ученые и инженеры любят работать и думать дробными U-факторами, большая часть населения предпочитает целые числа, что сделало R-значения популярным средством для обсуждения тепловых свойств материалов. Это все еще вполне законно, поскольку процесс тестирования и расчета абсолютно идентичен. Разница в том, что вместо того, чтобы отображать результаты как теплопередачу через материал, они сообщаются как тепловое сопротивление — прямая обратная величине тепловому потоку.Поскольку U-факторы и R-значения являются мультипликативно инверсными друг другу, чтобы преобразовать U-факторы в R-значения и наоборот, вы делите единицу на число, которое вы пытаетесь преобразовать. Таким образом, изоляционный материал с U-фактором теплового потока 0,05 легко делится на 1 (1 / 0,05), чтобы указать R-значение сопротивления R-20. Точно так же изоляционный продукт с R-значением R-20 преобразуется в U-фактор как ¹ / ₂₀ = 0,05. Следовательно, стало обычным делом продвигать и продавать отдельные материалы и продукты на основе их значений R.Также несколько проще думать о более высоких значениях R, равных большему сопротивлению тепловому потоку, что, по сути, приводит к лучшим энергетическим характеристикам ограждающих конструкций здания. С точки зрения вычислений, R-значения нескольких материалов можно сложить вместе, чтобы определить общее R-значение, но U-факторы не могут быть объединены вместе.

Тепловые мосты

Как хорошо известно большинству профессионалов в области проектирования, строительные конструкции очень редко бывают монолитными. Скорее, они требуют различных материалов, из которых складывается общая конструкция.В каркасных внешних стенах элементы каркаса расположены на расстоянии 16 или 24 дюймов по центру с верхними и нижними пластинами, не говоря уже о дополнительном обрамлении вокруг дверных или оконных проемов. Этот каркас определяет основную толщину стены, а пространства между или вокруг каркаса обычно заполняются изоляцией. Затем сплошные слои внутренней и внешней обшивки, такой как гипсокартон или изделия из деревянных панелей, покрывают обрамленные и изолированные области, создавая стену, готовую к отделке.Чтобы точно определить истинные тепловые характеристики этой обычно построенной стены, необходимы как минимум два расчета: один основан на разрезании поперечного сечения через каркас, а другой — на основе поперечного сечения через изоляцию. Затем полученные числа необходимо применить к соответствующему проценту от общей площади стены, чтобы получить средневзвешенное значение UA для всей стены.

В типичных ситуациях каркас может составлять от 20 до 30 процентов площади любой данной внешней стены, при этом только около 70-80 процентов площади стены фактически содержат изоляцию.Поскольку каркасные секции не будут иметь такой же коэффициент теплопроводности / коэффициент сопротивления изоляции, как теплоизоляция, это напрямую ухудшает тепловую эффективность стены. Легко спросить, действительно ли эта площадь кадра от 20 до 30 процентов имеет большое значение? Оказывается, да. Любой строительный материал, включая каркас или обшивку, способный передавать тепло больше, чем изоляция, будет подчиняться законам физики и делать это. В этом случае каждая стойка или другой прочный элемент конструкции, например балки перекрытия, колонны и т. Д., действует как брешь в изолированной стене, позволяя теплу проходить через нее. Это прочное соединение между теплой стороной и холодной стороной сборки действует как «тепловой мост», позволяя теплу свободно течь между секциями, где присутствует изоляция.

Чтобы проиллюстрировать это, давайте посмотрим на пример 1 с коэффициентом U, показывающий каркас деревянных стоек размером 2 на 6 с шагом 16 дюймов в центре с изоляцией R-20 между стойками. Мы обозначили сечение шпилек как A1, а сечение изоляции как A2.Вводя проверенные и известные значения R (из независимых источников) для различных материалов, мы обнаруживаем, что общее значение R через шпильки составляет только R-7,95 (U-0,126) по сравнению с R-21,07 (U-0,048). через изолированные участки. Предполагая, что 22% обрамления и 78% изолирующих областей, средневзвешенное значение для всей стены дает общее эффективное значение R-15,34 (U-0,065). Это снижение общих тепловых характеристик более чем на 27 процентов из-за теплового моста шпилек, что довольно значительно.

При расчете тепловых характеристик каркасных стен с изоляцией только полости необходимо учитывать передачу тепла через стойки, а также через изоляцию.

Стена, обрамленная воздушными шарами, делает все! — Благоразумный образ жизни

Мы обнаружили, что двойная 2 × 4 наружная стена с баллонным каркасом с плотной изоляцией обеспечивает высочайший уровень эффективности, удовлетворяя как требования к тепловым и противопожарным характеристикам, так и к экономической эффективности.Мало того, чем меньше я полагаюсь на использование пены, тем более расслабленными кажутся мои клиенты при строительстве доступных домов с нулевым потреблением энергии.

Есть несколько проблем с системой стен с двойным каркасом.

1. ТОЛЩИНА ВАЛА —
   Общая толщина вала двойной стенки 2 × 4 обычно составляет 11 ¼ ”плюс дополнительные ¾” обвязки с внутренней стороны, создавая стенку толщиной 12 дюймов. Это может занять ценную площадь пола, особенно в небольших домах, что может привести к увеличению фундамента для компенсации утраченного внутреннего пространства.Существует несколько вариантов этой стеновой системы. Некоторые строители настолько увлекаются этим, что проводят микроматематические вычисления и пытаются устранить как можно больше тепловых мостиков. Тепловой мост в стене с деревянным каркасом возникает, когда кусок дерева заполняет всю полость стены, создавая «мост» между внутренней и внешней стороной каркаса. Здесь тепло проходит через каркас и вступает в контакт с холодом снаружи. Обычно это происходит в нижней и верхней части стены, где две независимо обрамленные каркасные стены связаны друг с другом массивной древесиной.Это также происходит на каждом уровне этажа из-за необходимости остановки сквозняков; часто называют «блокировкой огня».

Примечание: отдельные строители могут проявить изобретательность в том, как они решат «остановить огонь» все открытые шахты между этажами, но прежде, чем они просто бросятся вперед и сделают это своим любимым способом, я бы рекомендовал подтвердить, что местный строительный инспектор подпишет прочь на нем.

FYI: Отчет службы оценки ICC GreenFiber — 1996, раздел 4.4 Противопожарная защита, гласит: «Изоляция Cocoon и Cocoon2 (например, изоляция из плотной целлюлозы) разрешена в качестве противопожарной защиты в соответствии с Разделом 717 IBC.2.1, раздел 721.2 BNBC или раздел 708.2.1 UBC, пункт 1, и разрешено использовать в качестве альтернативы блокировке огня в разделе IRC R602.8.1 ».

2. ОПРЕДЕЛЕНИЕ, КАКАЯ СТЕНА ЯВЛЯЕТСЯ НЕСУЩЕЙ СТЕНОЙ
   Иногда, возводя двойную внешнюю стену 2 × 4, строители должны указать, какая стена будет выдерживать вес дома. Иногда это может быть внешняя стена, но не всегда. Иногда это может быть внутренняя стена. Например, при установке фундамента ICF с до 3 дюймов пенополистирола на внешней стороне бетонной стены, внешняя стена 2 × 4 (при условии, что она будет выровнена с внешней стороной ICF) будет просто сидеть на консольной плите подоконника 2x12PT. который также обслуживает внутреннюю опорную стену.Таким образом, внешняя стена «плывет по ходу движения — как навесная стена», а внутренняя стена выполняет всю работу. Это важно знать, потому что все оконные и дверные коллекторы должны быть установлены на той стене, которая является несущей стеной.

3. СВЯЗЫВАЕМ СТЕНЫ ВМЕСТЕ
   Я предпочитаю связывать обе стены 2 × 4 вместе в двух или трех точках между полом и потолком. Первая причина заключается в том, что стойки 2 × 4 могут быть изогнутыми, и если я проведу линию через центр, на полпути между полом и потолком, я смогу выпрямить поверхность внутренней стены.Вторая причина в том, что я чувствую себя лучше, зная, что обе стены связаны и не работают независимо друг от друга. Я делаю это, используя фанерные вставки ½ «x 6» x 11 ¼ «. Строители быстро понимают, что очень важно помнить, что как внутренние, так и внешние шпильки должны совпадать друг с другом, чтобы можно было легко установить косынку.

5. ОКОННЫЕ И ДВЕРНЫЕ ОТВЕРСТИЯ
   Везде, где стена с двойным каркасом встречается с оконным и дверным проемом, я предпочитаю установить широкую застежку-молнию ½ ”x 11 ¼” вокруг внутренней части грубого проема.Фанера служит воздушной преградой и обеспечивает прочное соединение между обеими стенами для установки двери или окна. Он также скрепляет стену, обеспечивая стабильную подплоскость, к которой можно прикрепить обрезки. Если две независимые стены не будут соединены посередине, они могут немного двигаться или скручиваться в течение нескольких лет высыхания, и это приведет к разрушению из-за косяков и кожухов. При использовании этой системы для обрамления дверных и оконных проемов очень важно не забывать компенсировать грубый размер проема стоек, чтобы учесть дополнительную толщину фанеры. Однако, если вы все же забудете, я обещаю, что вы не забудете дважды. Спроси меня, откуда я знаю.
6. УСТАНОВКА НАПОЛЬНЫХ СИСТЕМ
   Установка напольных систем внутри стены с баллонным каркасом может быть сложной задачей, особенно когда строитель должен предоставить структурные планы со штампами вместе с заявкой на получение разрешения. В большинстве штатов и сообществ строители должны представить планы на соответствие Энергетическому кодексу и охране окружающей среды, а также на структурную и противопожарную экспертизу / проверку безопасности. Мы обнаружили, что единственная категория конструкций, которую инженеры называют поперечной резьбой по отношению к баллонному каркасу, заключается в том, как мы предлагаем повесить нашу систему пола на внутренней стороне каркасной стены.Они очень привыкли к технике «штабелирования или платформы», но возрождение конструкции из воздушных шаров вызывает оживление в залах местных строительных инспекторов. Обычно при использовании традиционных методов обрамления первый этаж возводится, а затем второй этаж располагается поверх него. Это называется «обрамление платформы». Но с повторным введением баллонного каркаса системы пола иногда навешивают на лицевую сторону каждой стойки. Это сделано для того, чтобы полость стены могла быть полностью заполнена плотной целлюлозой от фундамента до крыши без каких-либо проходов каркаса; даже система пола.Мы прикрепляем наши напольные системы к «ободу» Microlam, который прикручивается к каждой стойке с шагом 24 дюйма в центре. Затем балки прикрепляются к ободу с помощью крючков для балок; так же, как если бы вы добавили к своему дому внешнюю террасу. Некоторых инженеров это устраивает. Другие хотят, чтобы я увеличил шипы для переноски до 4х4 вместо 2х4. Когда я спрашиваю их: «Почему?», Все, что я получаю, это: «Потому что от этого мне становится легче». Я всегда думал, что инженеры полагаются на математику, но я узнаю, что они тоже не уверены в себе, даже когда математика работает. .Поскольку именно они должны подписаться, чтобы я получил разрешение на строительство, я просто делаю то, что они мне говорят. ЭФФЕКТИВНОСТЬ СТОИМОСТИ — Мы строим две разные высокоэффективные стены.
7. Одностенная система, которую мы используем, когда двойная стена 2 × 4 просто непрактична из-за ограниченного пространства, представляет собой одинарную стену 2 × 6 с рамкой 24 дюйма по центру, с ½-дюймовой стенкой ZIP снаружи и дополнительной 2 ”пенополистирола. Затем мы распыляем 4 ½ дюйма пены на основе сои с закрытыми порами между стойками. Это дает нам стену R-40.
8. Другая настенная система, которую нам нравится использовать, — это та, о которой мы говорили. Он состоит из двух независимо обрамленных стен 2 × 4, которые имеют пространство 4 ½ дюйма между стенами и примерно 11 ¼ дюйма общей толщины полости. За исключением небольших фанерных вставок на нескольких интервалах между полом и потолком, а также между верхней и нижней пластинами, тепловых мостов нет. По сути, это обеспечивает стену толщиной 12 дюймов по периметру дома, которая также заполнена плотной изоляцией.Эта стена может иметь высоту до R-45. В этой стеновой системе используется очень мало пены, за исключением случаев, когда электрические коробки и проходы в стенах необходимо герметизировать, а также в углах, где внешние стены соединяются вместе. Эти пространства также заполнены пеной.

РЕЗЮМЕ СРАВНЕНИЯ СТОИМОСТИ ДВУХ СТЕН:

Нас часто просят рассчитать разницу между использованием двух стеновых систем. Итак, мы оценили две системы стен длиной 100 футов и высотой 8 футов; в каждой по 4 окна и две двери.Мы определили, что стоимость использования одинарной стены 2 × 6 с 4 ½ дюйма распылительной пены с закрытыми ячейками между стойками и 2 дюйма пенополистирола снаружи стоит примерно на 14 процентов больше, чем стоимость использования двойной стены 2 × 4 с 11 ¼. ”Плотного утеплителя из целлюлозы.

Заключение:
Обе системы стен с деревянным каркасом имеют свое место, и мы используем обе; иногда в одном доме. Но я думаю, что могу выступить за свою команду и сказать, что нам больше всего нравится двойная стена. С учетом всех обстоятельств он кадрируется быстрее.Кроме того, он имеет более высокий коэффициент сопротивления R, и мы можем установить плотную изоляцию в условиях сильного холода. Ах да, и как я мог забыть тот факт, что двойная стена дает очень глубокие подоконники! Все коты и таксы радуются!

Источник: расчетливый

Стеновые системы, подходящие для пассивного дома []

Стандарт пассивного дома, будучи стандартом качества, не предписывает никаких конкретных методов строительства.Будь то цельная конструкция, деревянная или композитная — архитекторы могут спроектировать пассивные дома в соответствии со своими предпочтениями. Также производители панельных домов предлагают проекты пассивных домов. Решающим фактором при выборе являются предыдущие знания руководителя проекта / ответственного за планирование, что важно для качественной реализации, а также требования клиентов. В некоторых случаях важны дополнительные параметры: если цена участка чрезвычайно высока, например, во внутренних районах города предпочтительны более узкие застройки, такие как легкие конструкции, и они используются, по крайней мере, при возведении наружных стен.В зданиях с особенно высокими внутренними или солнечными нагрузками предпочтительны массивные строительные материалы, чтобы увеличить тепловую мощность и предотвратить слишком быстрый нагрев помещений в суточных колебаниях.

В прочном строительстве может использоваться неизолированная кладка (например, известняк-песчаник) или железобетон с системой внешней изоляции и отделки (EIFS). Подходящих материалов много: например, полстирол (теплопроводность от 0,032 до 0,04 Вт / (мК)) или минеральная вата (теплопроводность 0.04 Вт / (м · К)), а также смоляную пену (теплопроводность всего 0,021 Вт / (м · К)) или пробку. Иногда кладка также состоит из изоляционного камня (например, пористого бетона). Толщина изоляции EIFS, как правило, составляет от 150 до 300 мм в пассивном доме, но может быть приклеена однослойно до 400 мм. Также на рынке доступны монолитные системы из ячеистого бетона или кирпича. В конце концов, имеет значение U-значение — и этого можно достичь множеством разных способов.

В деревянном строительстве часто используются фанерные двутавровые конструкции, чтобы уменьшить долю тепловых мостов через древесину, но также используются и массивные деревянные конструкции, поскольку они могут быть реализованы более широким кругом мастеров.Часто поперечный слой или комбинация с EIFS используется для уменьшения тепловых мостов. Общая толщина изоляции здесь, скорее всего, будет от 250 до 400 мм в прохладной умеренной климатической зоне — меньше в более теплом климате, больше в арктических, например.

Не менее распространена смешанная конструкция с прочной несущей конструкцией (железобетонными перегородками или железобетонным каркасом) вместе с элементами деревянных панелей для внешних стен. Оба могут быть объединены, что позволяет сократить время строительства.

Кирпичи для бетонной опалубки из полистирола или ПС («изолированные бетонные опалубки»), иногда с керамзитом, в основном используются для строительства частных домов. Стеновые системы с вакуумными изоляционными панелями с использованием пленок или стальных пластин используются все чаще, но из-за технологии и необходимого контроля качества они все еще относительно дороги. Подходящие решения для пассивного дома доступны даже для классических стальных конструкций.

Обзор подходящих систем наружных стен для пассивного дома (прохладный умеренный климат)

См. Также

Литература

планирование / Thermal_protection / external_walls / passive_house_suitable_wall_systems.txt · Последнее изменение: 16.01.2020 12:41 автор cblagojevic

Как выбрать стеновую систему для строительства дома

Какая стеновая система лучше всего подходит для дома?

Нас часто спрашивают, какая настенная система является идеальной для высокопроизводительных домов по стандарту LEED, пассивных домов или домов с нулевым энергопотреблением. . Отличный ответ — сначала задайте правильные вопросы! — Ведь как лучше всего добраться из одного места в другое? Вы должны выбирать между самым быстрым, безопасным, живописным путем или маршрутом, на котором больше всего заправок или меньше холмов.Так какая же стеновая система самая лучшая? Это также зависит от того, что вы ищете.

Какая стена самая прочная?

Какая стена самая энергоэффективная?

Какая стена самая звукоизоляционная?

Какая стена самая доступная?

Это лишь краткий список вещей, которые следует учитывать, и, несмотря на то, что многие люди в Интернете говорят, что у них есть « The Perfect Wall », нет одного правильного ответа, потому что, честно говоря, идеальная стеновая система для вашего дома — это та, которая подходит для наилучшие условия в месте строительства и с учетом имеющегося у вас бюджета.Здания представляют собой сложный баланс различных элементов, из которых стены являются лишь одной частью. Кроме того, речь идет не только об теплоизоляции и эффективности, необходимо сделать фундаментальный выбор в зависимости от того, где вы живете, с точки зрения прочности дома. Если в районе, подверженном торнадо, ураганам или лесным пожарам, возможно, имеет смысл защитить свой дом, семью и самые большие инвестиции, выбрав что-то иное, чем строительство деревянного каркаса, например бетон или кирпич?

Итак, что такое стеновая система?

Ваша стеновая система — это разделитель окружающей среды между внешней и внутренней частью .Его цель — замедлить движение тепла и воздуха между внешней и внутренней средой, а также управлять проникновением влаги с обеих сторон.

За последние несколько десятилетий было много изменений в строительных нормах и правилах, строительных материалах и в том, как мы кондиционируем наши дома. Эти изменения означают, что дома лучше изолированы, более воздухонепроницаемы и, что наиболее важно, имеют лучшую вентиляцию, такую ​​как HRV или ERV, или кондиционирование воздуха. Также гораздо больше понимания того, как работают здания и почему стены могут выйти из строя в доме с кондиционером, даже если он построен по нормам.

Например, если дом построен из дерева и в летние месяцы будет кондиционироваться, то теперь ученые-строители согласны с тем, что худшее, что вы можете сделать, — это установить внутри полиэтиленовый пароизоляционный слой. Поскольку мы строим снаружи из влажных материалов, здания начинаются мокрыми. В течение срока службы они будут постоянно намокать изнутри и снаружи. Так что забудьте о попытках «сохранить их сухими» с помощью пароизоляции, это невозможно. Стена должна быть спроектирована так, чтобы она могла хорошо высохнуть в обоих направлениях.

Чтобы построить в холодном климате и уважать законы физики, ученые-строители соглашаются, что для того, чтобы стена была по-настоящему успешной, необходимо четыре основных компонента в следующем порядке важности:

Водозащитный слой из сайдинга, штукатурки, кирпича и т. Д. — часто называемый дождевой завесой:

Для защиты внешних поверхностей вашего дома от повреждений, вызванных осадками и грунтовыми водами.

Воздушный слой или воздухонепроницаемая мембрана:

Для замедления движения воздуха через стенные конструкции, предотвращения потери тепла и повреждения влаги, вызванного конденсацией в стенах.

Терморегулирующий слой или изоляция:

Для замедления движения тепла изнутри наружу в холодное время года. Это ваша изоляция. Он также помогает сохранить тепло в помещении летом.

Пароизоляционный слой или пароизоляция:

Хотя обычно он известен как «пароизоляция», лучше использовать термин «замедлитель парообразования». Барьер для контроля влажности должен замедлять диффузию влаги через стены в любом направлении, не препятствуя их правильному высыханию.

Некоторые материалы в стеновых конструкциях могут выполнять несколько функций, в частности, воздушные барьеры. Многие материалы в стеновой конструкции могут замедлять воздушный поток, не задерживая пар.

Вариант 1) Плотная целлюлозная стенка:

Стена из плотной целлюлозы © Гергана Гатина, Ecohome

Это стена со смещением 2х4 (внутренняя, затем внешняя) с толстой полостью, заполненной плотной изоляцией из целлюлозы. Рекомендуется иметь стойки в каждой стене с шагом 24 дюйма по центру, поэтому при смещении у вас будет стойка через каждые 12 дюймов.Толщина не фиксирована и полностью зависит от вас.

В этой стеновой системе используется меньше древесины, чем в традиционном каркасе, она имеет низкую инфильтрацию воздуха, устойчива к насекомым и грызунам, может быть очень хорошо изолирована (12 дюймов и более) без тепловых мостиков. Чтобы ознакомиться с выбором пиломатериалов для деревянного каркасного здания или дома, см. Здесь.

Имейте в виду, насколько важно, чтобы целлюлоза была хорошо упакована, чтобы не оседать и не оставлять вас с пустыми карманами наверху стен.По этой причине мы рекомендуем устанавливать его профессионалам и опытным специалистам.

Добавление внешней оболочки из пенополистирола или альтернативный выбор жесткой изоляционной панели может снизить любой риск повреждения от влаги, поскольку это повышает температуру внешней конденсирующей поверхности, где находится целлюлоза. Этот страховой полис настоятельно рекомендуется при подобном строительстве в более холодных и северных регионах.

Дерево Обрамление стен с стойками 2×4 и 2×6:

Конструкция деревянного каркаса с деревянными шпильками. Изображение с Wikimedia

. Это наиболее распространенный метод строительства дома, который чаще всего используется в Северной Америке и Канаде.

Строительные нормы и правила предъявляют более высокие требования к тепловым характеристикам с 2012 года, теперь в большинстве областей требуется разрушать тепловые мосты с помощью какой-либо формы непрерывной изоляции.

Благодаря этому производительность улучшилась, но по-прежнему существует проблема огромного количества древесины, из которой состоит рама, поэтому заявленное значение R теплоизоляции из войлока не отражает производительность полной сборки стены.

Сложите все стойки, и без термического разрыва у вас будет значительная часть стены, состоящая только из цельной древесины, со значением R примерно 6 (R1 на дюйм).

Вдобавок ко всему, если при установке изоляционных плиток не проявить особую осторожность, могут возникнуть небольшие зазоры. Требуется всего лишь 1/8 дюйма между войлоком и стойками, чтобы запустить конвекцию воздуха и увеличить скорость потери тепла.

Древесина — это возобновляемый ресурс, поэтому это очень «зеленый» материал. Чтобы улучшить характеристики, вы можете увеличить размер шпилек (с 2×6 до 2×8) или добавить несколько дюймов изоляции снаружи.

Утеплители из минеральной ваты имеют более высокое значение R, чем стекловолокно, и их намного проще разрезать и правильно установить.Чтобы узнать, как правильно использовать изоляцию, см. Наше руководство по изоляции здесь.

Сборных домов:

Изображение строительства сборных домов через Wikimedia

В прошлые годы сборные дома обычно представляли собой обрамление только 2×6 и отличались не высокой производительностью, а доступностью и простотой.

В производстве, однако, у них всегда была возможность сократить отходы благодаря контролируемым настройкам на заводе и возможности калибровки всех резов.

Стены обычно утеплены, поэтому их необходимо хорошо защищать от дождя и снега, иначе вы рискуете испортить изоляцию.Преимуществами являются скорость установки и заводская точность, с которой трудно добиться на месте.

Строительные нормы и правила и общая тенденция к более разумным методам строительства позволили сделать несколько серьезных скачков в качестве, предлагаемом производителями сборных конструкций, включая стены с высоким значением R и нарушение тепловых мостов.

Если вы рассматриваете этот маршрут, то есть сборные стены, соответствующие стандартам LEED, и даже сборные дома под ключ, которые успешно прошли сертификацию LEED Platinum.Сборные стены могут серьезно ускорить процесс строительства и уменьшить количество отходов. Просто найдите качественного производителя, и если вы отправите ему свои планы, они отправят вам готовые секции стен, включая все оконные и дверные проемы.

ICF — Изолированные бетонные формы:

Блок-схема ICF любезно предоставлена ​​Fox Blocks

Это система из полистирольных блоков, которые уложены друг на друга и заполнены бетоном, образуя всю стеновую систему вашего дома.

Здание из блоков ICF отлично подходит для снижения передачи звука и предотвращения проникновения воздуха, насекомых и грызунов, а также является долговечным для торнадо, ураганов и лесных пожаров.

Тепловые характеристики ICF (значение R) приемлемы, но не являются высококлассными, если не используются блоки с более толстым пенопластом или не добавляется дополнительная изоляция снаружи. Повышенная производительность достигается в основном за счет уменьшения утечки воздуха, а не за счет значения R или тепловой массы.

Это отличная система, которая решает дополнительные задачи строительства ниже уровня земли.

В интересах экономии денег и сокращения выбросов парниковых газов мы рекомендуем ограничить его использование выше нормы, поскольку доллар за доллар вы можете получить гораздо лучшую производительность за свои деньги с другими настенными системами.

Тем не менее, дом ICF, построенный на скале, может легко простоять века или тысячелетие, поэтому есть аргумент в пользу его полного жизненного цикла, и это здорово, пока он находится в желаемом месте в нескольких поколениях от сейчас. Это сложно предсказать.

Установка требует особой осторожности, наибольший риск возникает из-за «прорыва», когда секция стены выходит из строя. Это не идеальная техника «сделай сам», мы рекомендуем приобрести ее.

SIPS- Структурные изолированные панели

Стеновые панели SIPS на деревянном каркасе дома © Ecohome

Пенопласт SIPS обычно состоит из панели из полистирола или уретана, зажатой между двумя листами OSB (Ориентированно-стружечная плита).

В то время как SIPS с 5,5-дюймовым пенопластом считались высокоэффективными менее десяти лет назад, повышенные тепловые требования строительных норм и требования к энергоэффективным домам вернули эту стеновую систему к категории средних.

Отличным долгосрочным вложением в экономию денег было бы взглянуть на более толстые SIPS, перейдя на раму 2×8 или 2×10 вместо 2×6, что даст вам шанс получить еще 2 или 4 дюйма пены. Относительно небольшое увеличение стоимости обеспечит гораздо более высокие энергетические характеристики.

При правильной установке они могут быть достаточно герметичными; Важно хорошо заделать стыки между панелями и уделить особое внимание герметизации стыка между стеной и линией крыши. Сама панель герметична, если стыки хорошо заделаны, то и дом тоже.

Мы рекомендуем использовать гибкую мембрану поверх суставов, чтобы избежать проблем с любым движением и смещением.

Позаботьтесь о том, чтобы вырезать окна и дверные проемы на фабрике, иначе вы, скорее всего, будете использовать цепную пилу на месте и обработаете свой район и местную окружающую среду метелью маленьких шариков из пенопласта, которые вы будете находить в течение многих лет после этого.

Стена R.E.M.O.T.E.

(TEchnique для наружной наружной мембраны для жилых помещений)

Стена R.E.M.O.T.E. © Alain Hamel

Стена REMOTE , предназначенная для экстремального северного климата, была разработана CCHRC (Центр исследования жилищного строительства в холодном климате) в Фэрбенксе, Аляска. Стены обрамлены и обшиты внешней мембраной, которая контролирует движение воздуха и влаги, и это делает это исключительно хорошо.

Благодаря изоляции полости, пароизоляция в УДАЛЕННОЙ стене хорошо зажата примерно на 1/3 длины стены, именно там, где она должна быть.Этот тип конструкции высоко оценивается учеными-строителями как одна из самых прочных.

Альтернативные методы возведения стен:

Существует множество других методов возведения стен, но здесь мы рассмотрели наиболее распространенные и экономически эффективные методы. Существует множество натуральных волокон, таких как изоляция из конопли, которые используются для строительства и изоляции домов.

• Фермы Ларсена в системе стены с двойными стойками : Типичная конструкция включает в себя стандартную «проверенную и испытанную» традиционную стену с рамкой 2×6 и изоляцией из войлока в полостях, покрытых оболочкой, затем двутавровыми балками прикреплен к внешней стороне оболочки, чтобы обеспечить бесшовную изоляцию без тепловых мостиков.Обшивка используется в качестве воздушного барьера и пароизоляции с использованием высокопроизводительной строительной ленты для герметизации стыков, а фермы Ларсена являются эффективным экономичным и легким способом создания сборки стены с двойными стойками без создания проблем. Что касается обшивки, посмотрите здесь, чтобы решить, что лучше всего подходит для стен — OSB или фанера.

• Hempcrete: смесь бетона и пенькового волокна. Он предлагает отличную звукоизоляцию, не самое высокое значение R.При установке это трудоемко, зато абсолютно красивая фактурная отделка. Стеновые панели из конопли только начинают появляться на рынке и, вероятно, обеспечат значительное снижение затрат на рабочую силу.

• Бревенчатые дома: Строители бревенчатых домов говорят о «тепловой массе» древесины, которая сохраняет тепло, но этот миф был развенчан программным моделированием энергии. Они также очень склонны к проникновению воздуха из-за трещин, также известных как «проверка», и используют огромное количество древесины.Древесина имеет R-ценность где-то чуть больше 1 на дюйм, поэтому для 8-дюймовой стены вы смотрите меньше, чем R10. Какими бы красивыми они ни были, они не эффективны.

Эффективное использование строительных материалов:

Какую бы стеновую систему вы ни выбрали, когда дело касается полов и стен, наименьшее воздействие на окружающую среду в конструкции деревянного каркаса оказывает конструкционная древесина (фермы перекрытий, двутавровые балки, соединенная древесина). Это позволяет использовать более мелкие деревья и заводские отходы, которые часто просто выбрасывали на свалку.

Спроектированные фермы и балки могут стоить немного дороже, но они устанавливаются быстро и точно без использования прокладок, по сравнению с балками сплошного пола, высота которых может достигать дюйма. Они также обеспечивают более длинные пролеты, обеспечивая большую гибкость при проектировании планов этажей.

Как и во многих других методах экологичного строительства, дополнительные затраты на инженерные балки в конечном итоге принесут вам чистую экономию времени и труда. Инженерные перекрытия перекрытия похожи на фермы крыши, сеть 2х4.Следовательно, прокладка водопровода и проводки через существующие отверстия намного быстрее, чем сверление сотен отверстий, поэтому даже с финансовой точки зрения это имеет смысл.

Это дает вам на выбор множество ограждающих конструкций; Чтобы узнать больше о выборе лучшей изоляции, выборе между плитой или фундаментом и подвалом, а также о том, как найти сборные пассивные дома и дома с комплектом LEED для продажи, посетите страницы руководства по экологическому строительству на Ecohome, веб-сайте надежного экологичного строительства в Северной Америке.

4 года, 5 стен, 6 проектов: NW Passive House Lessons

В этом документе, опубликованном в рамках 9-й ежегодной конференции по пассивным домам в Северной Америке на следующей неделе, рассказывается об эволюции конвертов для пассивных домов Hammer & Hand в Тихом океане с деревянным каркасом. Северо-Запад. Опираясь на шесть проектов, построенных в Портленде и Сиэтле за последние четыре года, я исследую, как каждая из пяти стеновых сборок приближается к характеристикам, стоимости, землепользованию и долговечности.В тематических исследованиях также будет отражено движение Hammer & Hand к разработке деталей, которые более знакомы строительному сообществу и легко собираются, переходя от уникальной практики к общей. В их числе:

1. Кортленд Плейс Пассивный Дом — забавная головоломка плотника с минимальным бюджетом
2. Glasswood Commercial PH Retrofit — Реконструкция коммерческого здания пассивным домом
3. Karuna House — высокий дизайн, высокопроизводительная витрина
4. Пассивный дом «Кленовый лист» и пассивный дом «Пьюджет» — переходите к стандартной практике
5. Пассивный дом Pumpkin Ridge — «Давайте сделаем всю целлюлозу!»

Пять стеновых сборок

1.Courtland Place — пазл плотника с минимальным бюджетом

Приоритеты проекта: Этот личный проект Дэна Уитмора из Hammer & Hand был направлен на создание пассивного дома с небольшим бюджетом, с использованием легкодоступных материалов и сильных сторон строительной команды для реализации сложных столярных деталей.

Кортленд Плейс настенный монтаж:

Конструкция стены: Этот дом расположен на изолированной плите на уровне земли, при этом стена выступает консольно, чтобы соответствовать внешнему краю периметра пенополистирола и минимизировать тепловые мосты на пересечении фундаментной стены.Дэн использовал стенную ферму, внутренний шнур которой выдерживает структурную нагрузку и сдвиг здания. Как и ферма Ларсена, внешний шнур несет фасад здания и образует изоляционную полость.

Воздушный барьер: Панели, работающие на сдвиг (OSB) на внутренней стороне стенной фермы, образуют воздушный барьер всего здания, соединения панелей герметизированы лентой и герметиками. (Примечание: размещение воздушного барьера в этом незащищенном месте сделало его уязвимым для повреждений от людей. Хотя это позволило сэкономить на стоимости строительства, Дэн не рекомендует эту стратегию другим.)

Управление влажностью: Объемная вода направляется на облицовку с помощью истинно вентилируемого дождевого экрана и WRB поверх высокопроницаемой внешней оболочки Homasote. Хотя диффузия может происходить в любом направлении, стена в основном представляет собой пар, открытый наружу.

Изоляция: Плотное стекловолокно толщиной 14 дюймов, выполняется за один проход.

Возможность адаптации: Этот настенный комплект легко адаптируется к конкретным требованиям к производительности любого конкретного проекта.Измените размер косынки, соединяющей один шнур с другим, чтобы изменить глубину изоляции.

Стоимость: Поскольку этот проект требовал очень низких затрат на квалифицированную рабочую силу (Дэн считал, что это личный проект), он был склонен к трудоемким решениям, а не к материалам средней и высокой стоимости, чтобы удовлетворить свои бюджетные цели. Для нашего типичного клиента такой баланс был бы неподходящим.

Использование земли: Хотя эта стена довольно толстая, выбор плотного стекловолокна вместо целлюлозы помог уменьшить толщину стены на 2 дюйма.В конце концов, стена оказывает умеренное влияние на площадь здания.

2. Glasswood — Реконструкция коммерческого здания под пассивный дом

Приоритеты проекта: Как модернизация коммерческой структуры, построенной 100 лет назад, этот проект, как и Courtland Place выше, был для нас уникальным. Нашей целью было повторное использование и усиление существующей конструкции и получение сертификата пассивного дома на ограниченном участке (и, следовательно, с минимальным добавлением материала за пределами оригинальной стены).

Стена из стекловолокна в сборе:
Конструкция стены: Мы добавили срезанные панели снаружи и второстепенную внутреннюю каркасную стену для дополнительной изоляции. Чтобы соответствовать требованиям пожарной безопасности, мы установили внешнюю гипсовую оболочку DensGlass поверх слоя жесткой внешней изоляции.

Воздушный барьер: Вторичный слой обшивки на внутренней стороне существующей стены, склеенный по всем краям панели, служит воздушным барьером. Он соединяется с одним и тем же материалом по всему полу и по потолку, образуя непрерывный воздушный барьер в центре стены.Этот слой воздушного барьера зажат между двумя стенами 2 × 4, каждая из которых изолирована целлюлозой высокой плотности. Внутренний слой 2 × 4 действует как служебная полость. Слой подвесного двигателя 2 × 4 является оригинальной стеной и служит структурой.

Управление влажностью: Внешний сайдинг Hardie справляется с большими объемами воды с помощью вентилируемой водоизолирующей полости ¾ ”. В соответствии с рекомендациями Building Science Corporation мы использовали планки для обрешетки из дугласской пихты вместо пиломатериалов, обработанных под давлением, чтобы минимизировать воздействие на окружающую среду и стоимость строительства.WRB представляет собой комбинацию системы Prosoco R-Guard на перфорированных отверстиях, интегрированную в мембрану VaporShield, установленную поверх DensGlass. Эта стена будет в основном высыхать изнутри, хотя она открыта наружу через более тонкий слой пенополистирола и вентилируемую полость экрана от дождя. Состояние внутренней влажности контролируется с помощью системы вентиляции, чтобы гарантировать, что пар не попадет в сборку из внутренних помещений.

Изоляция: 2-дюймовая внешняя изоляция из пенополистирола с 7-дюймовым слоем плотно упакованной целлюлозы в двух полостях стены.Это был компромисс. Первоначально мы планировали использовать двухдюймовый слой минеральной ваты высокой плотности, однако муниципалитет не удовлетворился их информацией о огнестойкости этого продукта.

Стоимость: Поскольку это была часть полной модернизации здания, которая включала приведение исторического здания в соответствие с коммерческими нормами, дополнительные расходы на достижение пассивного дома были номинальными.

Использование земли: Из-за тесноты, 2 дюйма пенополистирола снаружи от существующей стены и 7 дюймов целлюлозы внутри стены сделали возможной работу пассивного дома без значительного увеличения площади здания.

3. Каруна Хаус — высокий дизайн, высокопроизводительная витрина

Приоритеты проекта: Создание красивого и сложного дизайна в качестве пассивного дома.

Сборка стены Каруна:
Конструкция стены: Стандартная стена с рамой 2 × 6 интегрирована в более крупный стальной структурный каркас. Из-за требований к конструкции внешней штукатурной облицовки инженеру потребовалась деталь с Z-образной балкой для передачи нагрузки на 6 дюймов внешней полиизоизоляции.Эта сборка Z-балки распространяется и на участки, где дом облицован кедром.

Воздушный барьер: Наружная обшивка покрыта системой Prosoco R-Guard для создания воздушного барьера в доме.

Управление влажностью: Для обработки больших объемов воды используется комбинация облицовки из кедра и штукатурки с полостями для защиты от дождя. WRB представляет собой внешнюю изоляцию, облицованную фольгой, все швы проклеены лентой. Система Prosoco обеспечивает дополнительный слой защиты конструкции от воды.Мощность сушки зависит от внутренней части.

Изоляция: Полиизо, облицованное фольгой, толщиной 6 дюймов, обволакивает здание. 5,5 дюймов плотно упакованной целлюлозы образует тепловой слой внутри полости стены размером 2 × 6.

Стоимость: Это не был бюджетный проект, хотя «вмешательство» Пассивного дома должно было быть рентабельным. В конце концов, создание дома в качестве пассивного дома стоит менее 2% от бюджета проекта.

Землепользование: Площадь дома не вызывала беспокойства.При этом толщина стенок умеренная.

4. Кленовый лист и Пьюджет — переходите к стандартной практике

Приоритеты проекта (ов): Использовать стандартные материалы и устоявшуюся торговую практику при создании рентабельных стеновых систем пассивного дома.

Монтаж стен из кленового листа:

Сборка стены Puget:
Конструкция стены: Для обоих проектов мы использовали каркасную стену 2 × 8, чтобы создать более толстую полость стены без дополнительных трудозатрат, связанных с установкой стены с двойными стойками.

Воздушный барьер: Структурная оболочка, герметичная по краям панелей, образует воздушный барьер в доме. Благодаря полевому опыту мы перешли на жидкий герметик Просоко вместо ленты.

Управление влажностью: В стеновых системах обоих домов мы установили фиброцементный сайдинг над вентилируемой полостью от дождя толщиной 3/4 дюйма. Мембрана устанавливает WRB поверх жесткой внешней изоляции. На внешнем слое обшивки конструкция защищает вторичный слой WRB. В Puget Passive House мы установили этот вторичный WRB с помощью Prosoco R-Guard.Из-за меньшего воздействия и бюджетных ограничений мы использовали ZIP Sheathing с интегрированным WRB для установки вторичного WRB в пассивном доме Maple Leaf. Наружная жесткая изоляция (полиизо с бумажной облицовкой) имеет паронепроницаемое покрытие, поэтому пар может выходить в вентилируемую полость от дождя или внутрь здания.

Изоляция: Наружная изоляция из полиизо с бумажной облицовкой покрывает каждое здание (3 дюйма у Пьюджета и 4 дюйма у Кленового листа). Плотная изоляция из стекловолокна 7,25 дюйма образует дополнительный тепловой слой внутри полости каркаса в стене.

Стоимость: Дополнительные затраты на внешнюю изоляцию и, следовательно, на длинные крепежные детали, необходимые для сборки сайдинга, были умеренными. Время сборки сборки и, следовательно, затраты на рабочую силу точно соответствуют стандартной конструкции.

Land Use: Благодаря более высокому показателю R-value внешнего полиизо, эти сборки уменьшили на несколько ценных дюймов толщину стен и площадь основания здания, что является важной «победой» в их городских условиях.

5.Тыквенный хребет — «Давайте сделаем целлюлозу!»

Приоритет проекта: Для стены пассивного дома Pumpkin Ridge мы намеревались выполнить пакет энергоизоляции с низким уровнем воплощения, отчасти чтобы компенсировать влияние ПГП на пенополистирол, необходимый для фундамента (необходимый для работы в условиях наклонной площадки). Мы также стремились удерживать расходы на достаточно низком уровне, чтобы сэкономленные клиентом счета за коммунальные услуги могли покрыть любые дополнительные ипотечные услуги из-за этих затрат на высокопроизводительное строительство.

Сборка стены Pumpkin Ridge:
Конструкция стены: Мы использовали стандартный каркас стены 2 × 6 с стропильной системой Ларсена с двутавровыми балками.Для внешнего слоя обшивки используется ДВП Agepan.

Воздушный барьер: Воздушный барьер легко устанавливается в слое обшивки с жидкой мембраной на швах.

Управление влажностью: Объемная вода регулируется с помощью внешней кедровой облицовки над вентилируемой полостью от дождя толщиной 3/4 дюйма. WRB представляет собой пропитанную воском оболочку Agepan. Как открытая диффузионная стенка на основе целлюлозы, пар может легко покидать сборку в любом направлении.

Изоляция: В общей сложности 15 дюймов выдувной целлюлозы в полости фермы Ларсена 9,5 дюйма и внутреннем отсеке стоек 5,5 дюйма, здание может похвастаться очень прочной тепловой оболочкой с низким энергопотреблением.

Стоимость: Простота установки комбинации двутавровых балок и Agepan (и более низкие затраты на рабочую силу) уменьшила потенциальную сложность применения фермы Ларсена и материальные затраты на двутавровую балку и Agepan.

Землепользование: Землепользование не представляло проблемы из-за большого участка, на котором можно было построить толстую стену.

Краткое описание стеновых конструкций по подходу

Воздушный барьер

1. Листовой материал с лентой: Glasswood, Courtland Place
2. Листовые изделия из фанеры или OSB с жидкой мембраной на швах: Pumpkin Ridge, Maple Leaf
3. Жидкая мембрана, наносимая сплошным слоем: Karuna, Puget

Управление влажностью — навалом

1. Жидкая мембрана, наносимая сплошным слоем: Karuna, Puget
2. Жидкая мембрана на перфорированных отверстиях со встроенной мембраной WRB: Glasswood, Courtland Place
3. Обработанный лист хороший (Agepan) с жидкой мембраной на перфорированных отверстиях: Pumpkin Ridge

Изоляция

1. Заполнение полости целлюлозой внешней пеной: Glasswood, Karuna
2. Плотное стекловолокно с внешней пеной: Puget, Maple Leaf
3. Ферма Ларсена из целлюлозы: Pumpkin Ridge
4. Стеновая ферма из плотного выдувного стекловолокна: Courtland Place

Заключение: предпочтения клиента, ограничения сайта, возможность сборки

Когда мы размышляем о наших подходах к этим различным стеновым сборкам, становится ясно, что основной движущей силой дизайнерских и строительных решений для Hammer & Hand по-прежнему являются предпочтения клиентов и ограничения площадки.Однако возможность наращивания с точки зрения времени, денег и устойчивости всегда будет важным фактором и может быть самым важным для других.

Если клиент предпочитает здание с наименьшей возможной воплощенной энергией, то внешние фермы Ларсена с каркасным каркасом, TJI, обшивка Agepan и выдувная целлюлозная изоляция являются фантастическим решением.

Если, однако, проект расположен на компактном участке и сталкивается с ограничениями по зонированию, то более эффективные и, следовательно, более тонкие варианты внешней изоляции (например, полиизоцианурат) становятся лучшим выбором.

Строимость каждой из этих стеновых секций может отличаться от одного практикующего специалиста к другому. Важно провести параметрический анализ всех вышеперечисленных факторов, включая климат, чтобы определить, какая сборка стен лучше всего подходит для каждого проекта. Сила стандарта энергопотребления здания, основанного на характеристиках, заключается в том, что он позволяет проектировщику / архитектору и строителю свободно оценивать оптимизацию сборки с учетом всех этих факторов.
