Подключение видеодомофона с электрозамком: Схема подключения видеодомофона с электромеханическим замком.

admin

Содержание

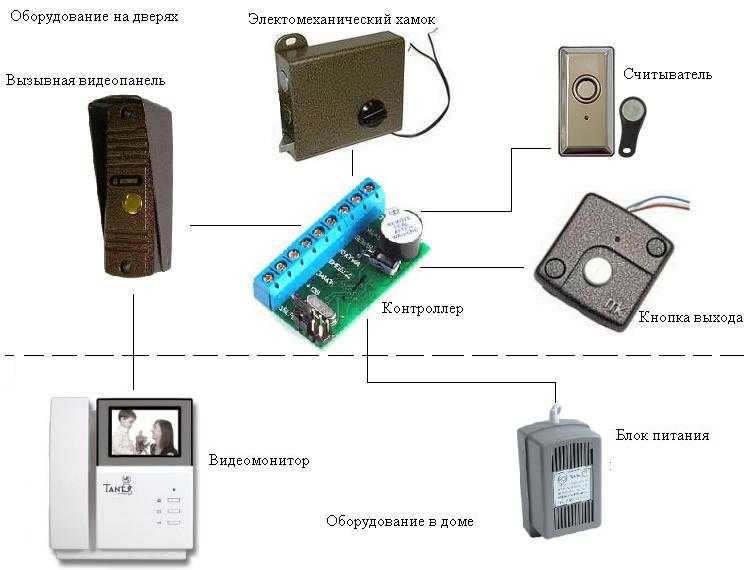

Схема подключения видеодомофона с электромеханическим замком

Видеодомофон с электромеханическим замком на калитку – это не столько система безопасности, которая предохранит ваш участок и дом от не прошеных гостей, сколько очень удобное устройство, позволяющее отпирать и запирать калитку не выходя из дома. Мало того, прежде чем отпереть ее вы имеете возможность посмотреть на того, кто к вам пришел, и принять решение, что делать.

Ведь согласитесь, очень много бывает случаев, когда в калитку звонят «продавцы пылесосов», сектанты, балующиеся дети, а с этой системой вы сможете отправить их восвояси, не выходя на улицу и не шагая через весь двор. Что нужно, чтобы обзавестись столь полезной «штуковиной»? Конечно, нужно приобрести необходимые комплектующие и правильно их подключить, о том, как это сделать мы и расскажем в рамках данной статьи.

Приобретаем блок электропитания и замок

Не во всех случаях есть возможность приобрести все элементы системы в комплекте. Во-первых, это очень часто довольно дорого. Во-вторых, покупая отдельно вызывную панель, монитор, блок питания, вы имеете возможность улучшить характеристики всей системы за счет варьирования отдельных ее элементов. Например, изучив сильные и слабые стороны электромеханических замков, вы можете купить лучший и применить его во взаимодействии с лучшей вызывной панелью, это же касается и других элементов. Собрать воедино и заставить работать электромеханический замок с вызывной панелью и монитором не так сложно, зато вы будете уверены, что система проработает долго, ведь все будет смонтировано на совесть.

Говоря о приобретении комплектующих системы, мы решили начать с блока питания, хотя на самом деле его лучше всего приобретать в последнюю очередь. Дело в том, что от бытовой электросети может, в лучшем случае, работать только монитор, а остальные элементы нужно подключать через блок питания. Так вот, если вы собираете систему сами из отдельно приобретаемых элементов, то нужно прежде рассчитать, какую нагрузку они выдают и уже под эту нагрузку с запасом покупать блок электропитания. Если установить блок питания наугад, без расчета нагрузки, то это может быть небезопасно как для системы, так и для всего дома. Кроме того, покупая блок питания, учитывайте в каких условиях он будет эксплуатироваться (температура, влажность, электромагнитное излучение).

Подключение видеодомофона своими руками невозможно без подбора хорошего электромеханического замка на калитку. Специалисты советуют не зацикливаться на надежности запирающего устройства от взлома, ведь калитку вряд ли кто-то будет взламывать. В этом случае злоумышленнику куда проще перелезть через забор, не тратя драгоценное время на возню с замком. Лучше всего при покупке электромеханического замка обратить внимание:

  • на надежность механизма в тяжелых уличных условиях эксплуатации;
  • на возможность отпереть его механическим способом обычным ключом;
  • на возможность вариативного подключения его к различным устройствам.

Если замок выдерживает низкие температуры, при необходимости открывается обычным ключом и его можно подключить к разнообразным устройствам, то это запирающее устройство считается подходящим для ваших целей, его можно приобретать. Конечно, в индивидуальных случаях нужно подумать еще и о конструкции электромеханического замка. Если для вашей калитки лучше использовать накладной замок или наоборот врезной замок, то вы учитываете еще и этот нюанс. О разновидностях электромеханических замков вы можете почитать в других статьях нашего сайта.

Выбираем монитор и панель вызова

К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:

  1. кнопки записи изображения;
  2. кнопки позволяющие программировать камеру;
  3. включать подсветку пространства перед калиткой и прочее.

Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.

Подбираем инструменты и комплектующие – готовимся к монтажу системы

После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу. Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.

Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.

  • Бокорезы и плоскогубцы;
  • плоские и крестообразные отвертки разных размеров;
  • паяльник с припоем;
  • электродрель и сверла;
  • вольтметр или мультиметр.

Подключаем электромеханическое запирающее устройство с видеодомофоном

После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.

  1. Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.

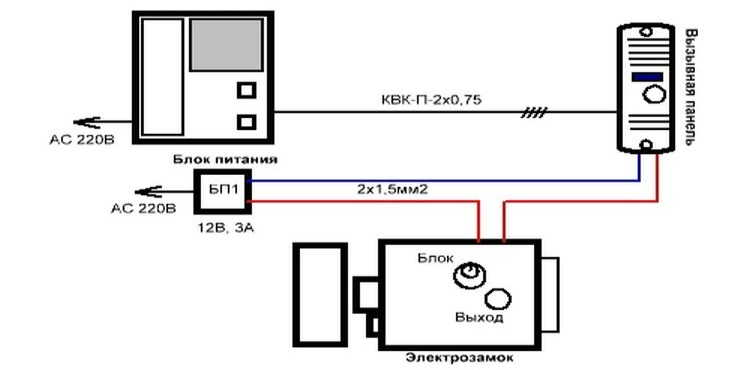

  2. К вызывной панели необходимо подключить замок согласно указанной схеме.
  3. Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
  4. Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
  5. Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.

Несколько советов по ходу монтажа

В заключение хотелось бы отметить, что в сети Интернет немало информации о том, как подключить домофон самостоятельно. Читая данные статьи, возникает впечатление, что произвести монтаж подобной системы легко и просто. Однако, как и в любой работе при производстве монтажа каждого элемента существуют нюансы. Бывалые мастера дают нам ряд добрых советов на этот счет, давайте их рассмотрим.

  • Не затягивайте винты вызывной панели до того как были осуществлены все настройки, не делайте двойную работу.
  • Соединяйте панель вызова с электромеханическим замком двужильным кабелем.
  • Не прокладывайте электропроводку вблизи мощных силовых кабелей, электроприборов рассчитанных на высокое напряжение и прочего. Это может создать проблемы в работе электронных приборов.
  • В процессе работы строго следуйте инструкции, если возникла необходимость отступить от нее, посоветуйтесь со специалистами.

Актив-СБ Комплект видеодомофона с электромеханическим замком

  1. Каталог

  2. Домофоны

  3. Комплекты домофонов

  4. Комплекты видеодомофонов для квартиры

  5. Видеодомофон и электромеханический замок

LokiВидеодомофон с 7 дисплеем (управление кнопками на консоли). Русифицированное экранное меню, простое управление функциями, интерком. Возможности подключения: 4 монитора, 2 вызывные панели, 2 видеокамеры. Питание: 100-240 В, 50-60 Гц (блок питания встроенный).1 шт
Walle (серебро)(цвет: серебро) Цветная вызывная панель видеодомофона (накладная), ИК подсветка, 4-х проводная с регулировкой громкости динамика, вандалозащищенная, с козырьком и уголком. 700 ТВЛ1 шт
ST-RL073DI-SSЭл-мех. накладной замок, НЗ, универсальный DIN, цилинр снаружи и изнутри, кнопка изнутри (блокировка кнопки), питание 12VDC/1А, -40град. +50град. С, нержавеющая сталь.1 шт
ИВЭП-1230Блок питания для профессионального монтажа. U=12-14B,Iном=3А Iмакс.=3,5А регулировка выходного напряжения, дополнительная защита сети 220в от помех.1 шт
КСПВ 4х0,5Кабель для монтажа систем сигнализации с изоляцией из полиэтилена и оболочкой из ПВХ пластиката. Цвет оболочки — белый.25 метр

    Питание

    12В ± 1В пост. тока

    Потребляемая мощность

    не более 2Вт

    Рабочая температура

    от -20 до+50С

    Матрица

    700 ТВЛ

    Подключение

    4 провода

    Система цветности

    PAL

    Подсветка

    Белая, светодиодная

    Угол обзора по горизонт.

    50 град.

    Материал корпуса

    Алюминий

    Минимальная освещенность

    0. 1 люкс на объекте(подсветка включена)

    Тип установки

    Накладная

    Реле замка

    Есть, 12В/5А

    Габариты

    40 x 120 x 23 мм

    Параметры

    Значения

    Тип замка:

    Нормально-закрытый, накладной

    Тип двери:

    Правая/левая, открывается внутрь/наружу

    Материал планки:

    нержавеющая сталь

    Цилиндр снаружи:

    Да

    Цилиндр изнутри:

    Да

    Кнопка открывания:

    Да

    Блокировка кнопки:

    Да

    Напряжение питания:

    6−15 В постоянного тока

    Потребляемый ток:

    1 А (пиковое потребление 3А)

    Диапазон рабочих температур:

    от -40 до +50 °С

    Диапазон рабочей влажности:

    10%−90%

    Вес:

    1,5 кг

    Габариты:

    150 х 105 х 40 мм
