Прокол под кабель методом ГНБ

Для комфорта проживания в многоквартирном или частном доме, как и для организации рабочего процесса на предприятии, необходимы инженерные, коммуникационные системы, подвод которых к объекту чаще всего осуществляется под землей.

Прокол под кабель – одна из разновидностей горизонтально направленного бурения (ГНБ), самый эффективный и востребованный способ бестраншейной прокладки коммуникаций, особенно в городской черте, в условиях плотной застройки. Технология позволяет быстро, качественно, с минимальными вложениями на глубине ниже промерзания грунта проложить электросети, телефонные, оптоволоконные линии.

Под футляр ГНБ для кабеля используются пластиковые трубы диаметром в два раза больше толщины прокладываемых проводов. Для каждого провода прокладывается отдельная труба. Дополнительно закладываются резервные каналы (пустые трубы), протянуть коммуникации через них можно позже.

Прокладка кабеля под землей методом ГНБ позволяет:

Сохранить верхний слой почвы, дорожное полотно, тротуарное покрытие, ландшафтный дизайн, т.п. – ущерб, наносимый ландшафту и окружающей среде минимален

Сохранить возможность перемещения людей, транспорта на участке

Сократить сроки работ – не нужны вскрытие, засыпка траншей

Защитить от разрушения уже существующие инженерные системы

Обойти подземные препятствия в пределах допустимого изгиба буровых штанг

Выполнять работы на влажном грунте без его предварительного осушения

Осуществлять прокладку коммуникаций в любое время года, при любых погодных, температурных условиях

Снизить затраты – не нужна тяжелая землеройная техника, большое количество рабочих

УЗНАЙТЕ У СПЕЦИАЛИСТА СТОИМОСТЬ БУРЕНИЯ МЕТОДОМ ГНБ НА ВАШЕМ УЧАСТКЕ

УЗНАТЬ СТОИМОСТЬ

Технология горизонтального бурения кабельных линий

Горизонтальное бурение под футляр для кабеля через уплотнение выполняется по отработанной до мелочей схеме:

Расширительный конус оборудования уплотняет стенки скважины, поэтому не нужны работы по их укреплению

Анализ объекта: оценка типа грунта, возможности размещения техники у места расположения стартовой траншеи (свободное пространство не менее 6 кв. м.) и труб у точки выхода (приемного котлована)

Разработка проекта, расчет схемы прокладки кабеля в земле

Формирование стартовой и приемной траншеи

Прокол пилотной скважины: вдавливание в грунт штанги с заостренным наконечником

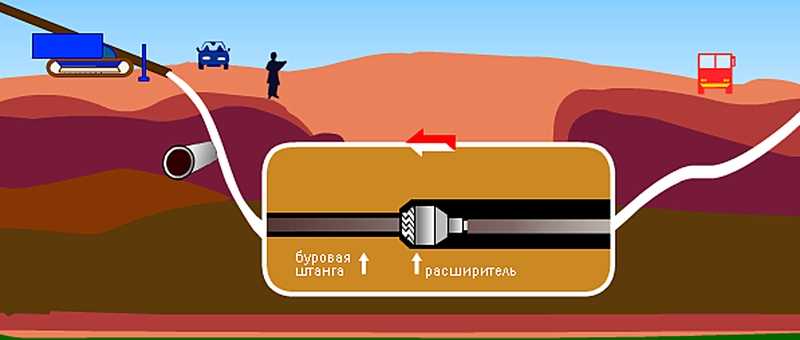

Расширение скважины до получения канала проектного диаметра (больше диаметра закладываемых труб на 25-30%)

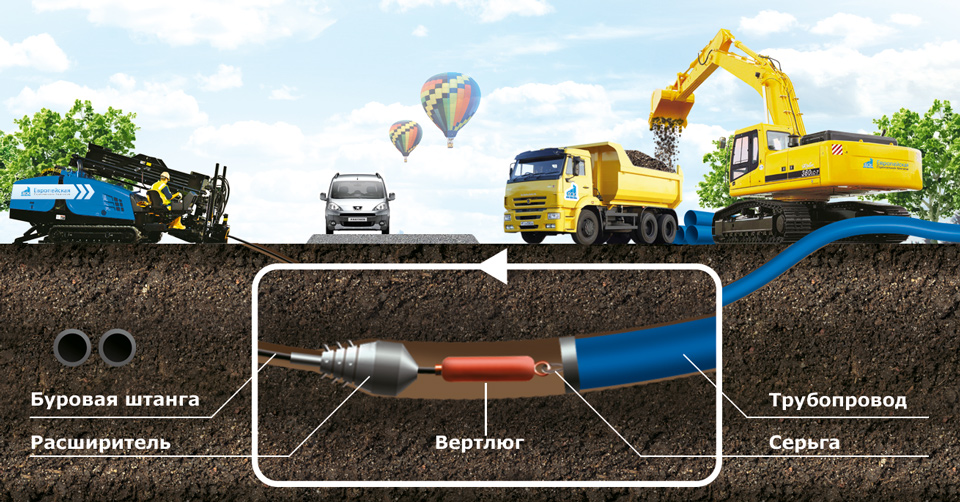

Протяжка труб через полученный канал от точки выхода к буровой установке

Прокладка проводов в трубе

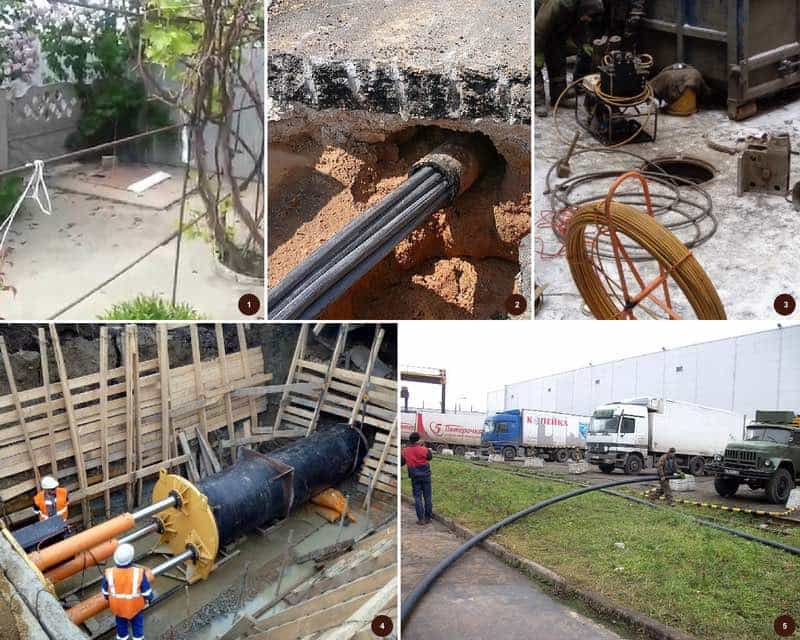

Бестраншейная прокладка кабеля

Бестраншейная прокладка коммуникаций методом прокола предусматривает протяжку труб диаметром до 600 мм на расстояние до 60 метров (в некоторых случаях до 100 м).

Специалистам компании БУРОВАЯ КОМПАНИЯ по силам любые задачи. Мы выполняли прокладку кабеля под землей

на производственных, сельскохозяйственных предприятиях

на территории жилых микрорайонов

строящихся ЖК

на участках частных жилых домов, дач, т. п.

При прокладке кабеля под землей в качестве футляра ГНБ мы используем усиленные ПЭ трубы, которые не деформируются при возможной просадке грунта. Наряду со своей высокой прочностью, устойчивостью к механическому воздействию, агрессивным средам, повышенной влажности, такие трубы имеют малый вес, просто перевозятся, укладываются.

Диаметр ПЭ труб определяется по типу прокладываемой линии:

· связь – 40-90 мм;
· наружное освещение – 110, 160 мм;
· силовые линии – 110-315 мм.

Стоимость прокладки кабеля в земле

За метр погонный рассчитывается индивидуально, в нее не входит стоимость футляра, проводов.

ГИБКОСТЬ

Зависит от типа почвы, протяженности траншеи, особенностей объекта. Мы придерживаемся принципа гибкого ценообразования, делаем все для того, чтобы клиенту было выгодно сотрудничать именно с нами.

ЧЁТКИЕ СОБЛЮДЕНИЯ ГРАФИКА

Мы работаем с четким соблюдением графика вне зависимости от сложности и размера объекта. Гарантируем качество работ, используемых материалов. Выполняем, как разовые, так комплексные заказы (после заключения договора).

Чтобы получить предварительную консультацию по прокладке кабеля методом ГНБ на вашем объекте, оставьте заявку на сайте, либо звоните менеджерам компании
по номеру +7 (924) 730-54-15. Выезд специалиста на объект и расчет стоимости проекта выполняются бесплатно.

КОНСУЛЬТАЦИЯ

УЗНАЙТЕ У СПЕЦИАЛИСТА СТОИМОСТЬ ПРОКОЛА ГНБ НА ВАШЕМ УЧАСТКЕ

УЗНАТЬ СТОИМОСТЬ

СХЕМА РАБОТЫ

Звонок нашему менеджеру

Расчет стоимости проекта — бесплатно

Выезд бригады на объект

Сдача работ

Выезд специалиста (ознакомление с проектами) на объект — бесплатно

Заключение договора

Выполнение работ

Сдача исполнительной документации

ПОЧЕМУ ГНБ — НА 30% ДЕШЕВЛЕ ОТКРЫТОГО СПОСОБА ПРОКЛАДКИ КОММУНИКАЦИЙ

В 5 раз быстрее открытого способа прокладки коммуникаций

Нет осадок после завершения работ. Грунт не подвергается воздействию, вследствие чего не происходит усадка

Нетронутая инфраструктура. Все работы проходят под землей, не затрагивая поверхность.

Минимум рабочей силы. На объекте работает 8 человек

Минимум механизации. Минимальные извлекаемые объемы грунта не требуют дополнительного вывоза и складирования.

УЗНАЙТЕ У СПЕЦИАЛИСТА СТОИМОСТЬ БУРЕНИЯ МЕТОДОМ ГНБ НА ВАШЕМ УЧАСТКЕ

УЗНАТЬ СТОИМОСТЬ

ОТЗЫВЫ КЛИЕНТОВ

Прокладка кабеля методом «прокола» почвы: ответы на самые популярные вопросы

Сотрудники «Тулэнерго» подробно объяснили тулякам технологию работ

Уже две недели в Туле обсуждается ситуация с Рогожинским парком. Электрический кабель необходимо проложить, чтобы в близлежащих домах появилось электричество. Мы обратились за разъяснениями в «Тулэнерго», где для нас провели экскурсию по подстанции «Перекоп» и месту прокладки кабеля. Теперь мы готовы ответить на самые часто задаваемые вопросы.

Почему под землей? Есть ли другие варианты?

Существует несколько способов прокладки сетевых коммуникаций: с помощью воздушных линии электропередачи (ВЛ), в траншеях под землей, а также методом горизонтально-направленного бурения (ГНБ). Все они имеют свои плюсы и минусы. При траншейном методе и строительстве ВЛ может значительно пострадать почва, которая является продуктом биологической системы. Метод ГНБ позволяет проложить кабель значительно ниже слоя, в котором обитают бактерии и живые организмы.

«Сейчас активно используется такая технология, в которой имеет место горизонтальное бурение на достаточно большую протяженность при глубине 4-6 метров. Негативное воздействие на окружающую среду при этом будет минимальным», — рассказал кандидат наук, доцент кафедры экологии Тульского госуниверситета Аркадий Симанкин.

Что такое метод горизонтально-направленного бурения?

За территорией парка методом ГНБ будут вырыты два котлована: входной — на подстанции «Перекоп» и приемочный – в гаражном кооперативе № 11. С помощью специального небольшого бура трубу для кабеля протянут под землей от точки входа до точки выхода. При этом детально будут отслеживать все продвижения бура. Специалист контролирует его и по рации передает команды оператору, в какую сторону следует направляться дальше. Бур доведут до точки выхода и выведут на поверхность. В трубу вместе с основными кабельными линиями уложат резервные. То есть для ремонта имеющейся системы не нужно будет нарушать почвенный покров.

«При данной глубине закладки кабеля (4-6 метров, прим. редакции) мы не влияем на почву, растения, которые находятся на территории. Всего работы займут порядка недели», — поясняет Александр Семенов, заместитель главного инженера «Тулэнерго».

Почему кабель должен идти именно от подстанции «Перекоп»?

Эта подстанция – открытый центр питания, здесь проведена масштабная реконструкция и есть резерв необходимой мощности для подключения новых потребителей без дополнительной нагрузки на уже существующих. В «Тулэнерго» нам объяснили, что запас мощности равен, приблизительно, энергопотреблению 5-7 современных жилых кварталов.

Варианты подключения к другим подстанциям были тщательно рассмотрены, но они все несут серьезные риски для потребителей, в том числе связанные с перерывами в электроснабжении.

Все работы пройдут в охранной зоне!

Стоит отметить, что прокладка кабеля будет проводиться на территории, уже являющейся охранной зоной линий электропередачи 110 кВ, которая проходит по территории парка с 1954 года.

Место прокладки кабеля

«Мы как эксплуатирующая организация имеем право выполнять любые работы в охранной зоне ЛЭП, связанные с работой сетевого оборудования. Физическим же лицам и организациям запрещается размещение здесь детских и спортивных площадок, стадионов, строительство гаражей, любых других построек. Массовое скопление людей здесь тоже запрещено», — пояснил Александр Семенов.

Действительно, согласно постановлению Правительства РФ, N 160 «О порядке установления охранных зон объектов электросетевого хозяйства…» энергетики имеют право осуществлять любые действия, связанные с обеспечением работы объектов электросетевого хозяйства на территории охранной зоны.

Важно и то, что в охранной зоне на расстоянии 20 метров в обе стороны нет деревьев и кустарников. Специалисты «Тулэнерго» следят за этой территорией и регулярно проводят расчистку трассы ВЛ. Наличие в ней любых насаждений неприемлемо, поэтому при бурении не пострадают корни растений.

Также Александр Семенов рассказал: «Метод горизонтально-направленного бурения – это современный метод прокладки сооружений в мегаполисах и развивающихся городах, где большая инфраструктура. В почве уже залегает большое количество коммуникаций: связь, вода, газ, канализация. Метод ГНБ позволяет «поднырнуть» под всеми коммуникациями и выйти в нужной точке для последующего продолжения работ по монтажу кабеля».
