Прокладка труб методом гнб технология: Метод ГНБ прокладки труб

ГНБ метод: этапы прокладки подземных коммуникаций

#Бестраншейная укладка труб

#Горизонтально направленное бурение

#Порядок прокладки коммуникаций

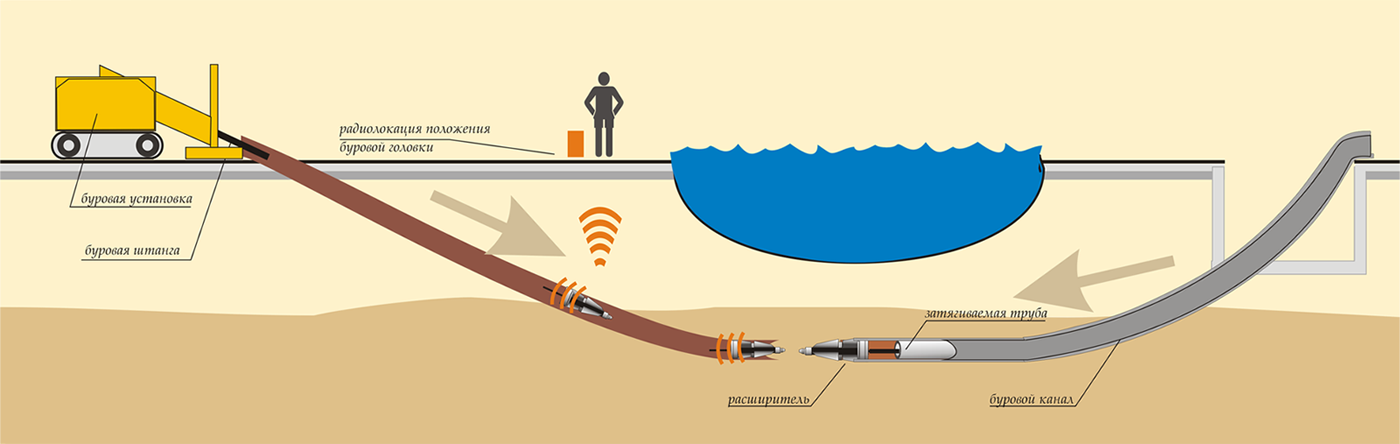

Горизонтально направленное бурение (ГНБ) позволяет прокладывать под землей любые инженерные сети. Этот способ прокладки относится к бестраншейным и не нарушает поверхность грунта и дороги, не разрушает стены. Кроме того, метод существенно снижает стоимость прокладки коммуникаций.

Содержание

Горизонтально направленное бурение (ГНБ) позволяет прокладывать под землей любые инженерные сети. Этот способ прокладки относится к бестраншейным и не нарушает поверхность грунта и дороги, не разрушает стены. Кроме того, метод существенно снижает стоимость прокладки коммуникаций.

Описание технологии

ГНБ применяют, если невозможно вырыть траншеи. Методом прокола почвы:

• Прокладывают газо-, трубопроводы, электрические кабели и другие коммуникации;
• Формируют скважины для добычи полезных ископаемых;
• Строят подземные инженерные коммуникации;
• Заменяют устаревшие инженерные коммуникации и оборудование;
• Обустраивают подземные магистрали;
• Закладывают трубопроводы для транспортировки питьевой воды;
• Сливают канализационные и ливневые воды.

Технология горизонтального бурения позволяет сохранять природный ландшафт при строительстве инженерных подземных сетей. И это далеко не все преимущества метода. При выполнении ГНБ:

• Роют всего два котлована;
• Работы проводит небольшая бригада;
• Используют мобильные установки, которые легко доставлять и монтировать;
• Экономят время и деньги, т.к. прокладка труб происходит быстро и обходится в два-три раза дешевле.

Буровая оснастка

Для горизонтального бурения необходимы машины и инструменты, способные прокалывать верхние слои почвы и углубляться в них: специальные лопатки, пневмоударники, шарошечные долота. Выбор оборудования зависит от объема работ и особенностей грунта. Что нужно учитывать при бурении:

• Бурением управляет оператор. Основные функциональные элементы бурильной машины — лафет, гидростанция, панель управления;
• Почву прокалывают с помощью вспомогательных инструментов: штанг, расширителей, насосов, винтовых элементов с резьбой и т. д. Их устанавливают на буровую машину в соответствии с типом и этапом выполняемых работ;
• В процессе бурения очень важно соблюдать траекторию прохождения бура и точность выхода во втором котловане. Чтобы следить за движением инструмента, на головке бура устанавливают специальный зонд. Он подает сигналы, которые принимает локатор;
• Каждый элемент промышленной оснастки для ГНБ выполняет свою задачу и требует регулярного обслуживания. Места соединения буровых штанг смазывают медно-графитовой смесью.

Этапы подготовки

Перед прокладкой подземных коммуникаций необходимо:

1. Оборудовать площадку для буровой машины;
2. Установить бурильное оборудование и пилотную штангу;
3. Зафиксировать инструмент анкерами;
4. Настроить инструмент по углу наклона;
5. Выровнять головку бура для ровного входа в грунт;
6. Наладить радиосвязь между членами бригады;
7. Оборудовать в котлованах отведение для бентонитовой жидкости и грунтовых вод;
8. Учесть расположение уже имеющихся трубопроводов.

Минимальное расстояние между оборудованием для замешивания бетонита и установкой для бурения — 10 метров. Перед прокалыванием необходимо исследовать почву. Это позволит правильно подобрать инструмент для прохода головки бура сквозь грунт. Места проведения работ и выхода бура нужно оградить желтой предупредительной лентой.

Порядок прокладки коммуникаций

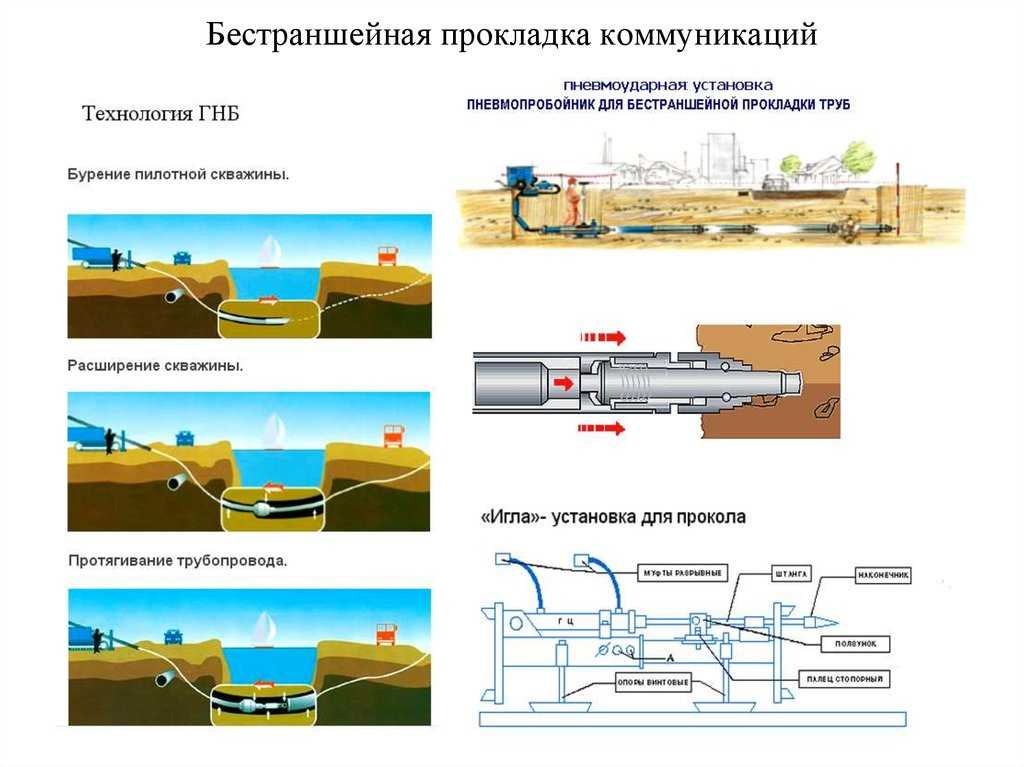

После подготовительных работ приступают к процессу наклонно направленного бурения (ННБ). Для этого необходимо:

1. Проложить пилотную скважину диаметром более 10 см;
2. Отрегулировать наклон головки бура на 10⁰-20⁰ относительно линии горизонта;
3. Проверить траекторию прохождения бура на каждой штанге;
4. Вынуть из прокола находящийся там инструмент и заменить его на расширитель;
5. Провести расширитель по образовавшемуся каналу и расширить пилотную скважину.

В процессе ГНБ обязательно используют бурильный раствор. Он размягчает почву и облегчает прохождение инструмента.

Во время выполнения работ может осыпаться грунт. Поэтому нужно проверить надежность соединения всех частей труб, чтобы они не разрушились под давлением почвы.

Действующие нормативы

В актуальной нормативной документации закреплены требования, которые регламентируют особенности прокладки инженерных сетей методом ГНБ. Речь идет о:

• Канализации любого вида;
• Футлярах, защищающих теплотрассы, кабели, водопроводы;
• Трубопроводах любого назначения.

Все работы регламентируют СНиПы, ГОСТы и нормативы: СП 341.1325800.2017, СП-36.13330.2012, СП- 86.13330.2014, СП-119.13330.2012, СП- 62.13330.2011, СП-42-101-2003.

Горизонтально направленное бурение — это современный способ прокладки подземных коммуникаций. Она позволяет выполнять самые сложные переходы вне зависимости от природных и искусственных препятствий.

Возможно, вас заинтересует

Сопутствующие услуги

Читайте также

Бентонит для бурения

Щитовая проходка

Direct pipe

Устройство прокола под дорогой

Назад к списку

ЛТК Свободный сокол: ГНб: метод выдавливания и протягивания

Одним из успешных методов прокладки трубопровода является метод выдавливания и протягивания. При этом методе старая труба посредством механизма и специальной головки выдавливается из грунта, а новая труба из высокопрочного чугуна большего диаметра одновременно протягивается в ту же трассу. Для такого метода характерно использование раструбно-замкового соединения VRS (RJ/RJS). Метод выдавливания и протягивания характеризуется высокой эффективностью, быстротой и большой экономичностью. Доказательством этого служит тот факт, что в Германии каждый год таким методом укладывают примерно 10 000 метров труб различного диаметра.

На выставке Wasser Berlin в 2011 году немецкая компания Йозефа Пфафингера презентовала новейшую технологию укладки трубопровода данным методом. Небывалый интерес вызвало изобретение новейшей технологии модифицированного метода выдавливания и протягивания. Компания совместно с Берлинским водоканалом и производителями чугунных труб смогли беспрепятственно заменить трубу ДУ 300 на ДУ 500 по той же трассе с полным удалением лишнего грунта из бурового канала. При помощи новейшей разработки труба была заменена без каких-либо проблем в кратчайшие сроки. Сама разработка представляет собой устройство, которое расположено на разных концах заменяемого трубопровода. По краям ставится устройство, которое  протягивает трубы. Специальная головка выдавливает старую трубу; эта головка соединяется с римером и шнековым питателем, который пробуривает канал и через питающую трубу отправляет почву в устройство, где почва удаляется насосом, после чего вывозится с места прокладки трубопровода.

Проект состоял в том, чтобы заменить старый трубопровод из серого чугуна ДУ 300 мм на новый трубопровод из высокопрочного чугуна ДУ 500мм. Необходимо было увеличить пропускную способность, так как старый трубопровод не мог обеспечить станцию достаточным количеством воды. Из-за того, что старый трубопровод пролегал под частной собственностью, было принято решение прокладывать трубу методом выдавливания и протягивания, чтобы не создать проблем владельцу земли. Для большей защиты трубы было принято увеличить слой защитного покрытия до 60 мм. Это сделало трубу полностью цилиндрической. Такие трубы обычно устанавливают в грунты с любой степенью агрессивности. Что касается старой трубы, то из-за того, что она пролежала в земле больше 60 лет ее необходимо было укрепить перед выдавливанием.  Для этого внутрь нее протянули трубу ПВХ,  которая была укреплена на распорках, а кольцевой зазор в 7 мм залили цементом. Без всяких проблем старая труба была извлечена из грунта, после чего была уничтожена, обломки чугунной трубы и трубы ПВХ были удалены и вывезены. Финальным действием стало подсоединение нового участка трубопровода, засыпка ям, где стояли установочные комплексы и восстановление грунтовых поверхностей.

Как итог, новая труба проложена с минимальными затратами в кратчайшие сроки. В будущем компания надеется улучшить разработку комплекса и использовать вакуумные технологии при удалении грунта из бурового канала.

Мировая премьера на международной выставке Wasser Berlin 2011.  Методика прокладки трубы методом выдавливания и протягивания с удалением почвы (перевод с английского).

  Источник информации — сайт Европейской ассоциации трубопровод ных систем из ВЧШГ

↑ наверх

Горизонтально-направленное бурение Статья | все о трубопроводах

Анализ жесткого диска — входной параметр

1. Главная
2. Главная страница статьи
3. HDD Артикул

Введение

Горизонтально-направленное бурение (ГНБ) — это управляемый бестраншейный метод прокладки подземных трубопроводов по дуге с небольшой глубиной вдоль заданной траектории ствола скважины с использованием буровой установки с поверхности с минимальным воздействием на окружающую территорию. Направленное бурение используется, когда рытье траншей или земляных работ нецелесообразно. Инструменты и методы, используемые в процессе ГНБ, являются продуктом индустрии бурения нефтяных скважин.

Компоненты установки горизонтального бурения, используемой для строительства трубопровода, аналогичны компонентам установки бурения нефтяных скважин, за исключением того, что установка горизонтального бурения оснащена наклонной рампой, а не вертикальной мачтой. Операции ГНБ в пилотной скважине мало чем отличаются от бурения наклонно-направленной нефтяной скважины. Бурильная труба и скважинные инструменты, как правило, взаимозаменяемы, а буровой раствор используется на протяжении всей операции для транспортировки выбуренной породы, уменьшения трения, стабилизации пробуренной скважины и т. д. Из-за этих сходств этот процесс обычно называют бурением, а не бурением.

Процесс горизонтально-направленного бурения представляет собой значительное улучшение по сравнению с традиционными методами прокладки траншей и обратной засыпки для прокладки трубопроводов под препятствиями, такими как реки или береговая линия, которые требуют особого внимания при строительстве.

Перейти к анализатору жестких дисков

Этапы на жестком диске

Монтаж нитки трубопровода ГНБ обычно осуществляется в следующие шесть этапов:

• Геотехнические изыскания
• Схема траектории сверления
• Пилотное сверление
• Растачивание/развёртывание
• Подготовка колонны труб
• Отвод трубы

Переход ГНБ через трубопровод в основном состоит из бурения направляющей скважины малого диаметра (≈ 6–8 дюймов) по траектории бурения, а затем расширения/расширения направляющей скважины до диаметра, который может облегчить протягивание колонны труб (обычно в 1,5 раза больше диаметра трубы). диаметр). При выполнении операции бурения/расширения подготовка колонны труб, т. е. сварка трубопроводных труб, неразрушающий контроль сварных стыков, покрытие монтажных швов, предгидростатические испытания подготовленной колонны труб и т. д. производится одновременно напротив буровой стороны перехода. После успешного завершения гидростатических испытаний колонна труб стягивается обратно в расширенную скважину.

Перейти к анализатору жестких дисков

Геотехнические исследования

В процессе пилотной скважины используются различные типы буровых головок/инструментов. Выбор буровой головки зависит от типа грунта. Почвы с булыжники или горная порода с пустотами или неполными слоями горной породы не считаются подходящими для бурения. Целью геотехнических изысканий является не только определение возможности пересечения ГНБ, но и установление наиболее эффективного способа его осуществления. Геотехнологическая информация определяет наилучший маршрут пересечения, а также выбор буровых инструментов и методологию выполнения.

При проведении инженерно-геологических изысканий исследуются:

• Идентификация грунта для обнаружения горных пород, горных включений, гравийных грунтов, рыхлых отложений, несплошностей и твердого покрытия
• Характеристики прочности и устойчивости грунта
• Уровень грунтовых вод

(Дополнительные геотехнические данные могут быть получены из существующих записей, например, недавние близлежащие мосты, другие пересечения трубопроводов/кабелей в этом районе. )

Геотехнические исследования проводятся путем анализа проб грунта, извлеченных из скважин, пробуренных вдоль трассы трубопровода, называемых данными каротажа. Для длинных переходов буровые бревна обычно берутся с интервалом 200 м. Для коротких переходов, т. е. переходов длиной менее 300 м, может быть достаточно всего трех буровых бревен. Буровые скважины должны располагаться рядом с траекторией бурения для получения точных данных о грунте, но достаточно далеко от скважины, чтобы буровой раствор под давлением не следовал за естественными трещинами в грунте и не прорывался на поверхность земли через скважину для испытания грунта. Эмпирическое правило заключается в том, чтобы проводить бурение не менее чем на 10 м в обе стороны от траектории бурения. Хотя это хорошие общие правила, количество, глубину и расположение скважин лучше всего определяет инженер-геотехник.

Гео-технические данные для переходов через реки: Для переходов через реки требуется дополнительная информация, такая как исследование для определения русла реки, глубины русла, устойчивости (боковой, а также размыва) и ширины реки. Обычно трубы укладывают на глубину не менее 6 м ниже предполагаемого будущего дна реки с учетом размыва. Бурение грунта для геотехнических исследований обычно проводят на глубине 12 м ниже дна реки.

Перейти к анализатору жестких дисков

Конструкция траектории сверления

Одним из ключевых соображений при проектировании траектории бурения является создание как можно большего радиуса кривизны в пределах полосы отвода. Малый радиус кривизны вызывает изгибающие напряжения и увеличивает нагрузку на откат из-за эффекта шпиля. Эффект шпиля — это увеличение сопротивления трения при протягивании трубы по кривой из-за составляющей тянущей силы, действующей перпендикулярно кривизне. Более высокие растягивающие напряжения снижают сопротивление смятию трубы. Требования к кривизне зависят от геометрии площадки (длина пересечения, необходимая глубина для обеспечения безопасного покрытия, расположение площадки для хранения и т. д.). Но степень кривизны ограничена радиусом изгиба буровой штанги и минимальным радиусом упругого изгиба трубы. .

Разработанный профиль бурения состоит из серии прямых и кривых. Прямые линии называются касательными. Прямые участки — это участки, в которых кривизна отверстия идеально равна нулю. Отсюда следует, что любой участок трубы можно считать прямым участком, если кривизна этого участка меньше той, которая необходима для отклонения трубы от стенок отверстия, которое примерно в 1,5 раза больше в диаметре, чем сама труба.

Кривые, как правило, провисают и перегибаются. Криволинейные секции считаются достаточно короткими, чтобы принять один постоянный радиус для всей развертки этой секции.

Расчет конструкции ГНБ для стальных труб в бананообразном профиле бурения или траектории бурения. Профиль сверления в форме банана означает, что траектория сверления начинается с:

• Наклонный прямой участок (АВ) ; то он встретит
• Кривизна (BC) после чего будет
• Горизонтальный прямой участок (CD) . Ближе к выходу этот горизонтальный прямой участок снова встретит
• Кривизна (Германия) и затем заканчивается
• Наклонный прямой участок (EF)

Рис. Типовой профиль горизонтально-направленного бурения

Длина прямого участка AB, CD и EF может быть уменьшена до нуля путем ввода соответствующей комбинации горизонтальной длины пересечения, высоты выхода, высоты входа и подходящего радиуса кривизны.

Указание: Описанная выше траектория бурения подходит для большинства пересечений трубопровода, выполненных методом ГНБ. Рекомендуется, чтобы пользователь начертил профиль ГНБ на рассматриваемом чертеже AutoCAD перед вводом параметров профиля бурения. Пользователь должен подтвердить пригодность, проверив, что расчетное значение для AB, BC, CD, DE и EF синхронизировано с построенной длиной профиля жесткого диска.

Перейти к анализатору жестких дисков

Пилотное бурение

Направляющий инструмент размещается внутри узла бурения скважин (КНБК). Как правило, КНБК состоит из немагнитных утяжеленных бурильных труб. «Свинцовая муфта» КНБК размещается на створе конкретного перехода. После выравнивания на рулевой зонд подается электрический ток (канатное управление), и устанавливается азимут траектории бурения, который регистрируется в наземном компьютере. Буровая установка устанавливается точно на линию проходки. Немагнитный «ошейник» (с направляющим щупом) и инструмент отклонения направления запускаются точно в назначенной точке входа. В большинстве случаев за КНБК используется одна немагнитная утяжеленная бурильная труба (NMDC). Немагнитная муфта длиной 10 м должна служить буфером между направляющим зондом (в «свинцовой муфте») и стальной бурильной трубой. Бурильная труба часто сильно намагничивается из-за постоянного свинчивания и развинчивания соединений бурильных замков, что может повлиять на параметры инструмента.

Бурение пилотной скважины обычно считается наиболее сложным и трудоемким этапом. По мере продвижения каждой части бурильной трубы в следующую бурильную трубу вставляется проволока. Эта проволока крепится к соответствующей проволоке ранее пробуренной бурильной трубы. Этот внутренний провод является транспортным средством, используемым для отправки сигнала от датчика направления, расположенного в компоновке низа бурильной колонны (КНБК), на наземный компьютер. Этот процесс повторяется до тех пор, пока долото не продвинется по заданной траектории и не выйдет в заданном месте выхода в соответствии с проектной траекторией бурения.

Рис. Сечение пилотного отверстия

Перейти к анализатору жестких дисков

Сверление/рассверливание

После того, как буровое долото выходит (выбивается) из пилотного отверстия, свинцовые детали/бурильные трубы отвинчиваются. Затем к ведущей трубе прикрепляют расширитель/расширитель, чтобы начать операцию расширения. Операция расширения состоит из использования соответствующего инструмента для открытия пилотного отверстия до диаметра, немного большего диаметра несущего трубопровода. Процентное превышение размера зависит от многих переменных, включая тип грунта, устойчивость грунта, глубину, буровой раствор, гидростатическое давление в скважине и т. д. Нормальное превышение размера может составлять от 1,4 до 1,5 диаметра несущей трубы. Несмотря на то, что для вставки необходим запас по размеру, это означает, что вставленная труба должна будет выдерживать вертикальное давление грунта без значительной боковой поддержки со стороны окружающего грунта.

Рис. Развертка/расточка поперечного сечения

Бентонит хорошего качества непрерывно прокачивается через расширители для промывки шлама и стабилизации скважины. Аналогичная процедура повторяется для всех стадий развертывания.

Тампонажный проход: При вытягивании расширителя обратно на берег, если бурильщик или суперинтендант чувствует, что скважина не кондиционирована, или если скважина обрушена, делаются дополнительные тампонажные проходы с тем же размером расширителя . Высокопроизводительный бентонит с быстрыми характеристиками гелеобразования используется для сохранения целостности ствола скважины во время тампонажного прохода.

Буровой раствор: Обычно «буровой раствор», такой как жидкая бентонитовая глина, закачивается в скважину во время бурения и расширения для стабилизации скважины и удаления обломков грунта. Буровой раствор может быть изготовлен из глины или полимеров. Основной глиной для бурового раствора является монтмориллонит натрия (бентонит). Правильно измельченный и очищенный бентонит добавляют в пресную воду для получения «грязи». Буровой раствор снижает крутящий момент при бурении и обеспечивает стабильность и поддержку пробуренной скважины. Жидкость должна иметь достаточную прочность геля, чтобы удерживать буровой шлам во взвешенном состоянии при транспортировке, образовывать на стенке ствола скважины фильтровальную корку, содержащую воду, содержащуюся в буровом растворе, и обеспечивать смазку между трубой и стволом скважины при откате. Буровые растворы предназначены для соответствия грунту и резцу. Они контролируются на протяжении всего процесса, чтобы убедиться, что скважина остается открытой, насосы не перегружены, а циркуляция жидкости по скважине поддерживается. Потеря циркуляции может привести к заклиниванию и возможному перенапряжению трубы во время отвода. Буровые растворы являются тиксотропными и, таким образом, загустевают, если их не трогать после откачки. Однако, если не добавлять вяжущие вещества, загустевший ил не жестче, чем очень мягкая глина. Буровой раствор практически не обеспечивает боковой поддержки трубы грунтом.

Перейти к анализатору жестких дисков

Подготовка колонны труб

Труба должна быть натянута и приварена к роликам по той же линии, что и просверленное отверстие, от входной стороны до выходной. Сварные швы трубы могут подвергаться визуальному осмотру и/или неразрушающему контролю (НК). После приварки всей колонны труб на единичной длине ее предварительно гидростатически испытывают давлением, в 1,25 раза превышающим расчетное давление трубопровода. После успешного завершения предварительных гидростатических испытаний испытательный коллектор снимается, а с буровой стороны колонны труб приваривается тяговая головка. Ближний к скважине участок колонны труб поднимается с помощью соответствующего грузоподъемного оборудования для создания необходимого изгиба.

Перейти к анализатору жестких дисков

Отвод трубы и установка

Операция по отводу включает протягивание всей колонны трубопровода в одном сегменте (обычно) обратно через буровой раствор по пути расширения скважины. Тяговое оборудование крепится к переднему концу колонны бурильных труб, и подготовленная колонна труб аккуратно подается в пробуренную скважину. Необходимо соблюдать надлежащее обращение с трубами, укладку на опору, минимизацию изгиба. Должны быть зарегистрированы показания силы осевого натяжения, постоянная скорость ввода, скорость циркуляции/выхода бурового раствора и установленная длина метража. Скорость отката обычно колеблется от 1 до 2 футов в минуту.

Рис. Сечение отвода трубы

Перейти к анализатору жестких дисков

Пошаговое руководство по ГНБ

Горизонтально-направленное бурение (ГНБ) — это традиционный метод, используемый городскими и строительными рабочими для прокладки коммуникаций и водопровода под землей. В отличие от традиционной подземной установки, для ГНБ не требуются открытые траншеи.

Объявление

Оборудование, необходимое для ГНБ

Поскольку для горизонтально-направленного бурения требуются как стороны входа, так и стороны выхода, в зависимости от стороны требуется несколько единиц оборудования. Для точки входа боковым рабочим необходимо:

• Энергоблоки и генераторы
• Водяной насос
• Подача бурового раствора
• Резервуар для смешивания бурового раствора
• Буровой насос и эстакады бурильных труб
• Бурильные трубы

7

Сама буровая установка 00002 Если требуется буровой раствор, необходима обработка бурового раствора и система очистки.

Объявление

На выходе боковым рабочим необходимо:

• Резка отстойников
• Выходные грязезащитные емкости
• Ролики и оборудование для работы с трубопроводами
• Боковые стрелы
• Трубные эстакады

0050 Трубы 6 900

Прочее оборудование необходимые включают трубопроводы, покрытие, сварочное и испытательное оборудование.

Реклама

Компоненты горизонтальной буровой установки

Что касается самой установки, то есть несколько компонентов, которые зависят исключительно от общего плана бурения. Это буровая штанга и сверла. Буровые штанги, также известные как бурильные штанги, бывают различной длины, чаще всего 3,0, 4,6 и 9,1 метра. Сегменты имеют внутреннюю и наружную резьбу на противоположных концах, что позволяет прикреплять их друг к другу.

Общая длина стержня рассчитывается на основе углов входа и выхода в градусах, глубины в метрах, длины препятствия, которое необходимо обойти, и радиуса кривой в метрах как для точки входа, так и для точки выхода. Расчеты должны быть тщательно продуманы, так как превышение радиуса изгиба может привести к повреждению стержня и возможному выходу из строя. Выход из строя приводит к дополнительным затратам на замену и простою машины.

Тип буровых рабочих определяет выбор буровой головки. Для мягкого грунта, такого как глина, мягкий известняк, сланец, рыхлый песок и красное ложе, лучше всего использовать волокушу или фиксированную фрезу. Эти долота представляют собой цельную деталь, которая вращается вместе с бурильной колонной. Подшипники отсутствуют, и рабочие могут использовать смазочно-охлаждающую жидкость или воздух для удаления разрушенного грунта.

Для средних или твердых грунтов, таких как известняк, кальцит, кремнистый известняк, твердый сланец, аргиллит или доломиты, лучше всего подходит трехконусная шарошка. Форма, угол и материал определяют их использование. Биты с длинными широко расставленными зубьями предназначены для среднего грунта, в то время как более короткие, плотно расставленные зубья предназначены для рыхления твердой почвы. Долота для твердого и среднего грунта используют буровой раствор для извлечения каменной крошки. (Подробнее см. в разделе «Подходящее буровое долото для мягких, средних и твердых грунтов».)

Шаги, необходимые для ГНБ

Для горизонтально-направленного бурения необходимо выполнить четыре шага. Для начала есть предварительное планирование участка. За планированием следует бурение пилотной скважины, расширение ствола за счет расширения, а затем отвод колонны труб.

Предварительное планирование

Предварительное планирование начинается с геотехнического отчета. Этот отчет включает в себя анализ прошлых геологических исследований. В дополнение к просмотру исторической информации геодезисты берут пробы земли через случайные промежутки времени.

Геодезисты могут собирать эти образцы с помощью ручного бура или буровой машины. Затем образцы почвы отправляются на анализ, в котором указывается местоположение, высота и глубина образца. Отчет возвращается с указанием типов почвы, обнаруженных на каждой глубине.

Помимо классификации грунта, в геотехническом отчете указывается прочность грунта и состояние грунтовых вод. Инженеры используют эту информацию для планирования дополнительного дренажа и возможного подъема давления или просачивания фундамента.

После завершения геотехнического отчета инженеры определяют точки входа и выхода для установки ГНБ. Они используют данные отчета для отображения пути детализации. После планирования маршрута планировщики проекта уточняют точки входа и выхода.

Бурение пилотной скважины

После завершения предварительного планирования наступает время доставить оборудование на площадку и настроить его соответствующим образом. В инженерно-геологическом отчете указывается несущая способность грунта, поэтому рабочие гарантированно не привозят на площадку слишком тяжелую технику. Результаты обследования также помогают инженерам в выборе подходящих долот и штанг для работы. (См. «Выбор буровых штанг для бестраншейной проходки тоннелей».)

После установки оборудования рабочие пробуривают пилотную скважину по заданному пути. Зонд, расположенный рядом с долотом, периодически отправляет показания обратно в контроллер. Эти показания указывают вертикальные и горизонтальные координаты длинной скважины. Эти показания относятся к начальной точке входа. Операторы используют их, чтобы убедиться, что они остаются на пути и избегают отклонения. (Читайте «Работа с отклонениями бурения».)

Часто при бурении пилотной скважины рабочие закачивают буровой раствор в скважину. Эта жидкость помогает обеспечить устойчивость ствола скважины и транспортировать буровой шлам. Это также помогает очистить сверло от отложений и охладить сверло, уменьшая трение между сверлом и стеной.

Расширение скважины

После того, как буровое долото пробьет землю в месте выхода, забой, рабочие удаляют забойный узел. Затем к бурильной колонне прикрепляют задний расширитель. Струна вытягивается обратно через скважину, увеличивая диаметр.

Для достижения желаемого диаметра рабочим может потребоваться сделать дополнительные проходы по линии с помощью расширителя.

Не все направляющие отверстия нуждаются в расширении. В трубопроводах меньшего диаметра расширители не используются. Это связано с тем, что направляющее отверстие имеет достаточный размер для протягивания колонны труб обратно.

Отвод колонны труб

Колонна труб представляет собой тянущий участок, длина которого немного превышает длину буровой установки.
