Проводка в бревенчатом доме: Электропроводка в деревянном доме: правила укладки, схемы, фото

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

• 1 Схема электропроводки в доме
  • 1.1 Где ставить вводный щит, требования к корпусу
  • 1.2 Организация ввода в дом
  • 1.3 Разбиваем потребителей на группы
• 2 Виды электропроводки в деревянном доме
  • 2.1 Особенности закрытой проводки в деревянном доме
  • 2.2 Правила установки электропроводки кабель-каналах
• 3 Выбор сечения кабеля и его подключение
• 4 Выбор розеток и выключателей
• 5 Электропроводка в деревянном доме своими руками: правила монтажа

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения.  Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

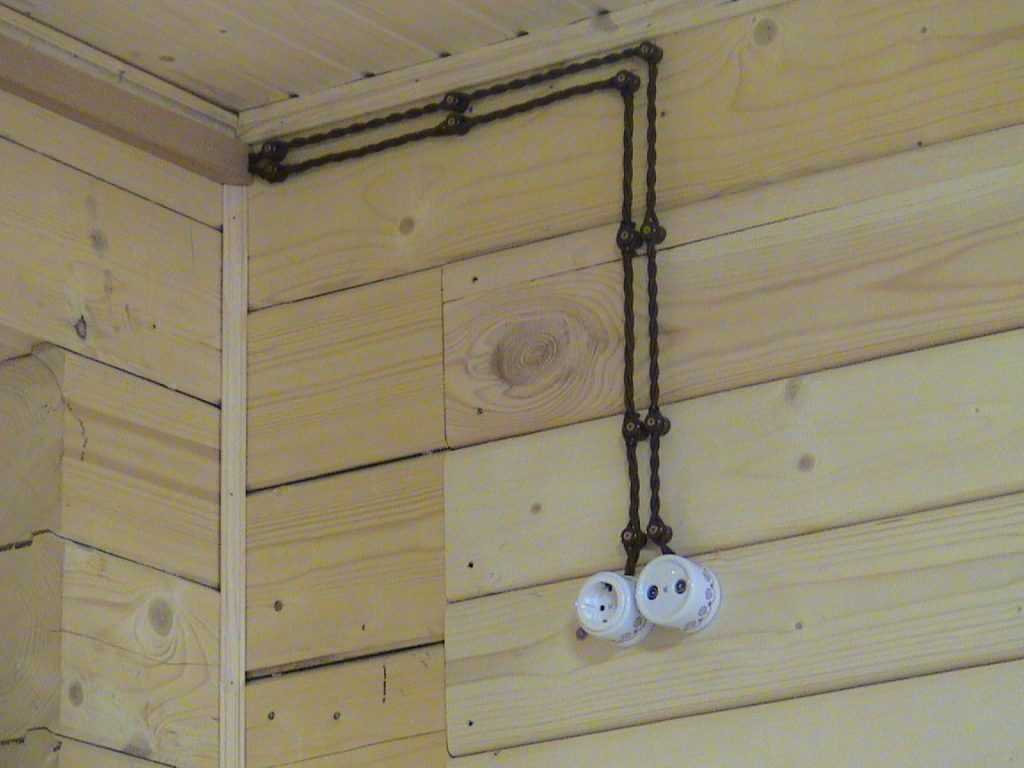

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

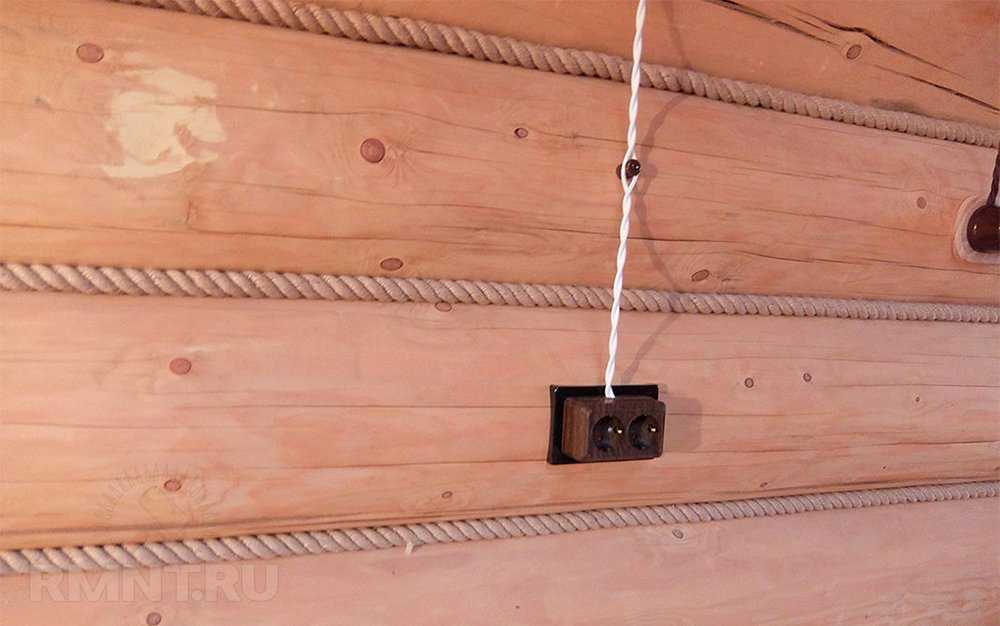

  Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  Проводка в кабель-каналах

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

  Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
• При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Скрытая проводка в бревенчатом доме, укладка, советы

• ПОСЛЕДНИЕ ЗАПИСИ

Напольная плитка мозаика в ванной: выбор, укладка

Как сделать ремонт пола в хрущевке своими руками

Как и чем правильно шпаклевать гипсокартон под покраску

Регулировка и обслуживание пластиковых окон своими руками

• РУБРИКИ
• Автоматическое открывание, проветривание и полив теплиц
• Акриловые краски
• Балкон
• Блоки арболитовые
• Бурение скважин на воду
• Вода из скважины
• Водосток кровельный
• Воздух в квартире
• Выращивание дома
• Гидроизоляция
• Гидрофобизация материалов
• Дорожки садовые
• Камин своими руками
• Каркасный дом
• Кладка печи своими руками
• Крыша из металлочерепицы
• МДФ
• Монтаж кровли
• Монтаж ламината
• Монтаж линолеума
• Монтаж подложки под ламинат
• Натяжные потолки
• Опилкобетон
• ОСБ плита
• Отделка откосов
• Оштукатуривание
• Полипропиленовые трубы
• Расход материалов
• Тротуарная плитка
• Устройство отмостки
• Утепление
• Утепляем баню самостоятельно
• Фасад
• Фундамент из свай
• Шлакоблок
• Эмаль для ванны

Скрытая электрическая проводка является современным видом укладки коммуникации. Такой вид используют в кирпичных, а также деревянных домах. Чтобы обезопасить строение из дерева, необходимо знать, как правильно выполнить проводку электричества.

Преимущества скрытой проводки в доме из бревна

Скрытая проводка отличается рядом преимуществ.

1. В первую очередь, стены, и перекрытия имеют красивый вид, без нависания проводов. Электрические приспособления не портят дизайн помещений.
2. Выключатели, и розетки располагаются в стене с заглублением, и не мешают, при установке мебели или декоративных предметов.
3. Скрытый вид проводки позволяет оформить помещение обоями.
4. Если все действия будут выполнены правильно, то увеличивается пожарная безопасность.
5. Такая проводка позволяет легко заменить старый кабель на новый провод путем извлечения его из трубы.
6. Когда провода спрятаны, они не подвергаются механическому воздействию или повреждениям.
7. Такой вид не требует постоянной уборки, так как на открытые провода садиться пыль, и образуется паутина.

Почему скрытая проводка считается опасной?

Скрытый вид проводки в деревянных строениях считается опасным из-за возникновения случайной искры, это может привести к серьезным последствиям, то есть к пожару. Такое возникает, при ошибках или неправильном монтаже.
Прокладывать проводку скрытого вида необходимо, зная все правила монтажа, которые соответствуют специальным документам. Если нет опыта работы в таком деле, то лучше обратиться к специалистам, которые отлично знают, как безопасно сделать скрытую коммуникацию.

Особенности укладки провода

1. Обязательным условием является изоляция проводов медными или стальными трубами, их нужно прокладывать по плану разводки. В строениях из дерева запрещено оставлять даже небольшие участки провода открытыми. Все провода продеваются в трубу.
2. Чтобы установить трубы в стену, нужно вырубить или просверлить штробы, это довольно нелегкое дело.
3. Каналы вертикального вида выполняют на этапе возведения стен, а для горизонтальных отверстий берут специальное сверло, и делают работу уже на готовой поверхности, когда стройка окончена.
4. Затем в полученные отверстия укладывают специальный провод, который помогает аккуратно продвигать кабель.
5. Участки разводки, а также переходы из комнаты в комнату закрывают специальными коробами из металла или гильзами. То есть эти места тщательно изолируют.
6. Если проводов слишком много, то используют трубу с крупным диаметром, но следует учитывать, то её сложно скрыть внутри бревна.
7. При монтаже скрытого электричества, устанавливают короба отключения на нескольких участках, это позволяет обеспечить места с большой нагрузкой.

Основные правила проведения внутреннего электричества

Разводку по электричеству делают так, чтобы изгибов, и поворотов было как можно меньше, для этого предварительно составляют схему. При этом электрическую проводку необходимо укладывать только в негорючие материалы.

Во время выполнения работы, в некоторых случаях приходится нарушить эстетичный вид помещения, соблюдая пожарную безопасность. Углубления для кабеля делают в проемах дверей, окон, под плинтусом или накладными элементами потолка.

Если используются гофрированные трубы, их нужно защитить при помощи асбестовых прокладок. Трубы для изоляции, и короба соединяют сваркой или скручивают шурупами.

Для жилы провода из алюминия 2,8 миллиметра в 10мм2, а для медного материала 4мм2. При этом кабель должен занимать не более 40 процентов объема внутри трубы. До того как кабель будет протянут по трубе, и после этого замеряют сопротивление специальным прибором.
Коробки распределительного вида располагают так, чтобы к ним имелся доступ. При проводке скрытого вида приобретают кабеля с изоляционным покрытием тройного типа, они имеют маркировку «нг».

Проводка в бревенчатом доме

1. Для проведения электричества кабель прячется в трубы. Самым удобным способом считается укладка проводки по элементам перекрытия. Углубления для труб под розетки и выключатели, будут опускаться от основной магистрали кабеля.
2. При сложных разводках используют металлический лоток. Если кабель слишком часто поворачивается, и углы отличаются по величине, то трубы можно заменить медными лотками, в которые раскладываются несколько проводов одновременно. Такие лотки скрепляют друг с другом методом клепки. Но во время использования таких лотков может возникнуть необходимость их подрезки, чтобы обойти те или иные конструкции в помещении. Для каждого лотка выполняют заземление, на поворотных участках поверх лотка надевается гофрированная изоляция. Изоляцию для лотка также используют внутри перекрытия, а затем потолок обшивают гипсокартоном или доской.
3. Самым обычным способом защиты проводки при монтаже является укладка электричества на алебастр или штукатурку на основе цемента. Для этого делают нижний слой, на него укладывают провод, а затем закрывают верхним слоем до 3 сантиметров. Такой метод используют очень редко, так как штукатурка может треснуть, и пожарная безопасность будет нарушена, возникает риск образования искры.

При работе лучше использовать проверенные способы, которые обеспечивают полную защиту от пожара.

Принцип укладки, и работы электрической проводки

Скрытый способ монтажа кабеля в углубления является дорогостоящим, и дорогим по сравнению с открытой системой, но при этом внешний вид стен выглядит аккуратно, а также это дает возможность выполнить дальнейшую декоративную отделку. При этом кабель защищен от механических действий, и не поддается повреждению, таким образом, срок его службы намного дольше. Чтобы сделать проводку под землей, применяют специальный кабель бронированного вида, жилы, и сечения определяются в зависимости от нагрузки, мощности, и числа фаз. Для кабеля делают траншея глубиной 80 сантиметров, насыпают подушку из песка около 20 сантиметров, а затем засыпают землей, и устанавливают опознавательные знаки, после чего яму заполняют полностью.

Электрический ток поступает через вводный провод на щит распределительного вида, а оттуда ко всем потребителям. Такие щиты должны иметь в наличии аварийные выключатели, которые срабатывают автоматически, элементы заземления, и другие приборы. Такая схема электрической проводки делается в многоэтажных загородных домах.

В домах из бревна такой вид выполнения работ производят в трубах из металла, согласно нормативному документу. Скрытая проводка позволяет не нарушать интерьер комнаты, а наоборот сделать его разнообразным, применяя различные отделочные материалы. Все магистрали кабелей помещаются в стальные трубы, которые прокладывают до финишного покрытия потолка, и пола. Для отведения проводки под выключатель, выполняют вертикальные углубления, в которые помещают кабель.

Перед выполнением работ, хозяин дома должен точно знать, где будут располагаться основные электрические приборы, которые обязательно требуют наличие розетки. По этой схеме выполняют всю работу, в противном случае, при переносе электрических точек, можно нарушить дизайн помещения. Поэтому вначале нужно составить план, где будут располагаться бытовые приборы, и выключатели, а затем приступать к расположению коробок, и сверлению углублений.

На участках, где планируется установка выключателей или розеток, выполняют отверстия, их прорезают дрелью со специальной насадкой, затем монтируются коробки, в которые помещают систему основного прибора. Чтобы коробки соответствовали размерам выключателя, необходимо знать виды всех приборов, и их параметры.

Также необходимо учесть, что электрическая проводка, которая сделана из трубы гофрированного вида, является сплошной, поэтому считается достаточно герметичной. Такой вид трубы используют для водопровода или газопровода. Короба, выключатели или розетки можно приобретать различного оттенка, который подходит к дизайну помещения, хотя выбор таких предметов не отличается большим разнообразием.
При приобретении всех компонентов проводки, необходимо учитывать не только дизайн, но и качество всех деталей.

Полезные советы

1. При проведении электрической проводки в многоэтажных домах, используют более мощный кабель, который отличается от частного строения. Поэтому перед выполнением работ, необходимо рассчитать всю электрическую нагрузку, и приобрести необходимую проводку.
2. Для бревенчатых домов самым подходящим считается кабель, имеющий изоляцию тройного вида, который имеет негорючую основу, это позволяет обезопасить помещение от возгорания.
3. Самыми надежными приборами для защиты основной системы от аварийных ситуаций считаются дифавтоматы. Они способны соединять два устройства защиты, то есть выключатель автоматического вида, и устройство защитного отключения.
4. Необходимо не забывать сделать заземление для каждой коробки распределения, и трубы. Это является обязательным действием, при правильно выполненной работе.
5. Трубы должны соединяться надежно, чтобы сквозь отверстия не проникала возможная искра, для этого все швы сваривают или спаивают.
6. При приобретении материалов, нужно учитывать, что трубы из медного состава лучше сгибаются, и образуют необходимую форму, с ними легче работать.
7. Чтобы защитить кабель во время продевания его в трубу, используют втулки торцевого вида, которые выполнены из пластикового материала.
8. Также при проведении проводки, учитывают возможную усадку строения, это позволяет предотвратить защемление электрических проводов.
9. Если изнутри поверхность стен будет обшиваться вагонкой или обоями из деревянного материала, то углубления можно не сверлить, а трубы с кабелем проводят по сделанным заранее пазам. Это позволяет сэкономить время, при работе с электричеством.
10. В некоторых случаях проводку скрытого вида комбинируют с открытым типом, это выполняют на участках подвода кабеля к розетке или выключателю.

Основным условием при проведении электричества в бревенчатом доме является скрытие кабеля в трубы из металла. Деревянный материал имеет высокий риск возгорания, и если основное условие не соблюдается, в проводке может возникнуть случайная искра, которая приведет к губительным последствиям. Каждый участок трубы или металлический лоток заземляют, на нескольких участках устанавливают распределительные коробки с аварийными выключателями. При правильно выполненной работе, скрытая проводка послужит много лет, а интерьер помещения сохранит свой внешний вид. Если есть сомнения в самостоятельном выполнении работ, лучше обратиться к специалистам.

➤ Проводка в деревянном доме. Особенности монтажа и использования

Первое, что часто приходит нам в годову, когда мы слышим словосочетание «проводка в деревянном доме», это пожарная безопасность.

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за некачественной или неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ или стандартный  пластиковый короб НЕЛЬЗЯ!

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако, при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

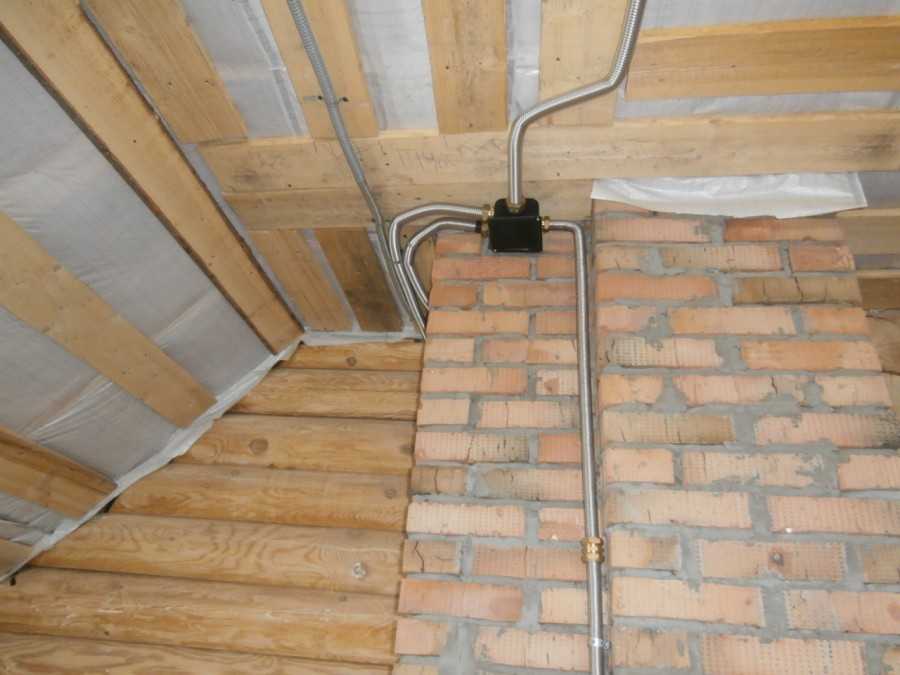

Так выглядит правильная скрытая проводка в деревянном доме на этапе монтажа:

Чаще всего, желание установки скрытой проводки возникает у заказчиков не по причине дешевизны, а из-за того, что открытая проводка часто выглядит неприглядно. Так что, во первых, при выборе скрытой проводки, настоятельно не рекомендуется экономить, а во вторых, если уж вопрос цены не так важен, можно рассмотреть вополне привлекательные варианты открытой проводки:

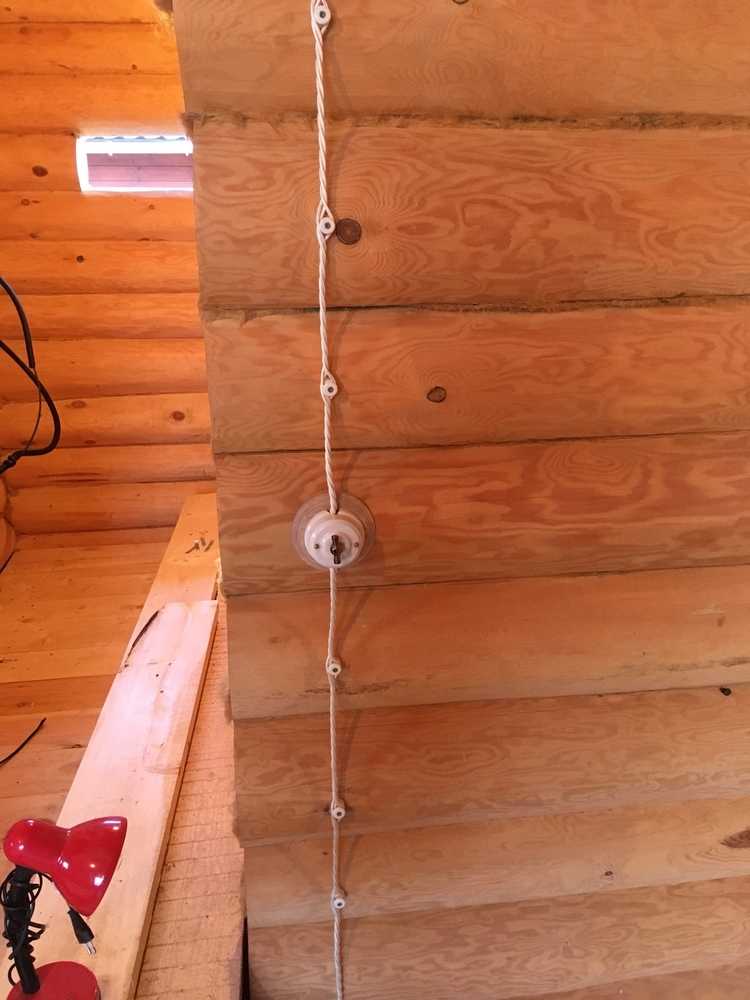

В случае деревянного бревна, плетёный провод, натянутый на гвоздях «под старину» может смотреться очень органично! Оцените хотя бы такой вариант:

База знаний по строительству. Статьи

Почему строить деревянный дом или баню зимой лучше и выгоднее, чем летом. В чем главные преимущества зимнего строительства? Что происходит с деревом при строительстве зимой?

Дом из профилированного и клееного бруса практически одинаковы по технологии строительства. Отличие заключается в основных характеристиках древесины. В какое время лучше всего строить дом из бруса?

Каркасный дом является достаточно бюджетным, но современным и качественным типом постройки. Главные плюсы каркасно-щитового дома — это конечная стоимость и сроки возведения.

В чем главные особенности строительства дома из оцилиндрованного бревна в нашем климате. Как возводится сруб и какое время лучше подходит для строительства деревянного дома из кругляка.

Профилированный брус — самый популярный строительный материал для домов и бань. Дороже, чем оцилиндрованное бревно, но дешевле, чем клееный брус. Высокие показатели теплопроводности и срока службы.

Самый экономичный тип строительного материала при постройке деревянных домов и бань. Характеристики, преимущества, сравнение и недостатки оцилиндрованного бревна.

Сверхпрочный пиломатериал с усадкой при строительстве дома менее 1%. Новый и технологичный тип бруса, оправданно дорогой и соверменный. Но, как правило, высокие затраты только в начале строительства.

Сосна, лиственница, липа. Оцилиндрованное бревно, профилированный или клееный брус. Какие материалы лучше выбрать и использовать для строительства деревянного дома. Обзор и сравнение.

Стропильная система деревянного дома и бани. Что нужно знать перед монтажом кровли, как правильно установить стропильную систему, одну из самых главных составляющих дома.

Как правильно утеплять современный деревянный дом в нашем климате. Какие важные требования нужно соблюдать при утеплении дома или бани. Как рассчитать толщину утеплителя.

Самые популярные виды кровельных материалов для деревянных (и не только) домов. Практичные и долговечные материалы в обзоре, их характеристики и особенности.

Пароизоляция и гидроизоляция дома. Ветрозащита. Современный и популярный материал с большой областью применения. Защита стен, крыши, пола, потолка деревянного дома.

Внутренняя отделка деревянного дома, коттеджа, бани, летнего дачного домика. Какие материалы для отделки наиболее популярны и практичны. На что обратить внимание при внутренней отделке дома или бани.

Какие двери и окна устанавливать в деревянный дом (баню). Какие есть интересные особенности монтажа и что нужно знать, чтобы деревянный дом был аутентичным с современными окнами и дверями.

Характеристики и особенности самых популярных материалов для внешней отделки деревянных домов. И вообще, нужно ли отделывать деревянный дом или баню. Как выглядит облицованный деревянный дом.

Пожарная безопасность при монтаже электропроводки в деревянном доме. По статистике больше половины возгораний деревянных домов возникает из-за неисправности электропроводки в доме.

На что обратить внимание при отделке цоколя деревянного дома. Какую функцию выполняет цоколь и почему на его нужно обратить внимание. Какой материал выбран и какие характеристики наиболее важны.

Какие бывают банные печки, как правильно выбрать и установить банную печь. Правила и особенности топки. Как правильно рассчитать необходимый объем для парного помещения и нужен ли вам теплообменник.

Как правильно рассчитать и не ошибиться при расчете количества пиломатериалов, необходимого для строительства деревянного дома или бани.

Особенности устройства канализации в деревянном доме. Как соблюдать требования санитарной и экологической безопасности, на что обратить внимание.

К чему иногда может привести слепое желание сэкономить. Вот для примера дом нашего заказчика, который в итоге пришлось снести. И некоторые рекомендации по строительству.

Что такое спецификация, зачем ее нужно изучать, и на какие моменты обращать внимание. На базе этого перечня услуг и комплектаций, строительные компании предлагают своим клиентам дома и бани.

Многие сомневаются при выборе свайного фундамента. Мы рассказываем о том, что это такое, как он экономит время и деньги без потерь в качественных характеристиках.

Почему гарантия на дома в 10-15 лет — лишь красиво звучащие и заманивающие неподготовленного клиента слова? Ведь самый «острый» срок жизни дома — первые 1,5-2 года.

Что такое северный лес и в чем его популярность? Почему предпочтение при строительстве нужно отдавать только ему? Каковы его преимущества?

Всё, что нужно знать о строительстве из древесины естественной алажности, и для чего нужна техническая сушка? Обо всём этом вы можете узнать из нашей статьи.

В других статьях мы уже рассказывали о таких популярных строительных материалах, как клееный брус и оцилиндрованное бревно, пришло время поговорить и о древесине ручной рубки.

Нас часто просят показать и рассказать в подробностях, как мы строим дома и бани. В конце концов мы не смогли устоять.

По ссылке отчёт о строительстве одной из построенных нами этим летом брусовых бань.

Пружинный узел «сила», или по простому узел силы для сборки сруба, это современный крепёжный элемент, который всё чаще используется вместо традиционных деревянных нагелей. Давайте разберёмся в чём его преимущество перед привычным нагелем.

Баня, как известно всем, это помещение, оборудованное для мытья человека с одновременным действием воды и горячего воздуха (в турецких и римских банях) или пара (в русской и финской бане).

Сегодня в нашей стране наряду с традиционной русской баней можно найти и более экзотичные варианты. В этой статье мы расскажем какие бывают бани. Давайте сравним их между собой и попытаемся понять, куда же все-таки лучше идти париться с друзьями?

Ещё одна статья из раздела «что нужно знать, приступая к строительству дома».

В ней мы коснёмся основных особенностей и нюансов антисептической обработки стен сруба.

Наверняка вам время от времени попадалась реклама недорогих дачных, летних или садовых домиков? Настолько недорогих, что это вызывало некоторое подозрение и чувство возможного подвоха? Давайте разберёмся что же из себя представляют садовые домики и почему на них такая низкая цена.

Наружная проводка в деревянном доме

Дерево – горючий материал, поэтому основное требование, которому должна подчиняться прокладка проводки в деревянном доме, – это пожарная безопасность. Для обеспечения этого, провода укладываются в короба, изготовленные из негорючих материалов. Это, к примеру, может быть гофрированный шланг, короб из ПВХ, стальная труба.

Стальная труба изнутри должна окрашиваться или оцинковываться. Элементы ее соединяются либо при помощи сварки, либо резьбовыми соединениями. На выходах ставятся пластиковые переходники. Что касается металлического гофра, использующегося для проводки, рекомендуется устанавливать его под наклоном, а не горизонтально. Это нужно учитывать, когда осуществляется наружная электропроводка в деревянном доме.

Наклон делается, чтобы для конденсата был отток. Разводные коробки используются металлические или пластиковые. То же относится и к установочным коробкам для выключателей и розеток. Прокладка проводки в деревянном доме имеет свои тонкости.

Способы монтажа

В деревянном доме устроить электропроводку можно по-разному. Проще всего это получается сделать, если устраивается наружная проводка в деревянном доме. В этом случае электрический провод должен быть очень хорошо изолирован.

Лучше, если это будет двойная изоляция. Провод, как правило, укладывается в пластиковый короб, также пластиковый или гофрированный рукав. Это уберегает от механических повреждений и мешает распространяться огню, если случилось возгорание (например, из-за КЗ).

Электропроводка в деревянном доме, правила предполагают свои тонкости, как видно.

Фарфоровые изоляторы

Если производится наружная проводка в деревянном доме, она может монтироваться на фарфоровых изоляторах. Будет похоже на устройство проводки в 50-х годах ХХ века. Проводка в деревянном доме, правила говорят, что в ремонте такой вид проводки более удобен, так как ее легче осматривать. С проводом работать проще, следовательно, проще добавить розетку и т.д. Если требуется спрятать провод, используются плинтусы и наличники. Наружная электропроводка в деревянном доме может быть не только стационарной, но и переносной.

Однако большой минус открытой электропроводки заключается в том, что провода могут заинтересовать детей, а того, чтобы они начали трогать их, допустить никак нельзя! Еще такую проводку легко повредить, зацепив случайно провод.

Короба

Когда провод находится в пластиковом коробе, это, бесспорно, более безопасно. Хотя, эстетика тут может быть нарушена. Но когда прокладывается электропроводка в деревянном доме, правила требуют того, чтобы кабель был спрятан в короб, следует делать именно так.

Пластиковые короба, в которые спрятана проводка, резко контрастируют, к примеру, с самими бревнами, из которых построен дом. Выходом здесь станет приобретение коробов, выполненных «под дерево». Однако стоят такие модели несколько дороже, и все равно остаются заметными.

Кстати, проводка в деревянном доме, правила гласят, что плотно закладывать провода в такие короба нельзя. Заполнены они должны быть на 50-60% по сечению. В противном случае, короба начнут нагреваться от кабеля, а этого нужно избегать.

Проводка в деревянном доме, правила допускают крепление наружной проводки еще одним способом. А именно – при помощи специальных скоб. Отметим, что эстетика в данном случае также не на высоте. Тем более, когда на одной поверхности в одном жгуте прокладывается несколько проводов. А это количество может достигать пяти.

Для сохранения эстетики рекомендуется использовать закамуфлированные рукава. Еще для обеспечения эстетики можно прибегнуть к сложному, но эффективному в этом плане методу – абсолютной «конспирации» проводки. Магистрали в этом случае находятся в лотках.

Провод прячется в паз, который делается в торце бревен, и в который помещается трубка из металла (лучше из меди). Трубка с кабелем загибается. Радиус изгиба должен быть большим, чтобы провод не повредился. В деревянной стене делается ниша для металлического подрозетника и ровная поверхность для рамки выключателя.

Правильное устройство электропроводки очень важно. Ведь половина пожаров в деревянных домах случается именно из-за возгорания электрических кабелей. Так что, если живете в деревянном домике, или собираетесь себе построить такой, подумайте о качестве электрического оснащения.

Это просто необходимо для обеспечения пожарной безопасности. При устройстве электропроводки однозначных рекомендаций на все случаи нет, поэтому всегда лучше поручить эту работу профессиональному электрику.

Когда приступаете к монтажу проводки, не забывайте про средства индивидуальной защиты и спецодежду. Посмотреть, что вам будет необходимо, можно на ресурсах, которые поддерживают производители спецодежды и средств защиты, например, на сайте nord-serviss.ru или подобных.

Кроме того, стоит проконсультироваться по проведению работ хотя бы в профильной ветке на нашем форуме ФорумХаус. Там вам подскажут товарищи ответы по всем вашим вопросам.

Открытая проводка в деревянном доме своими руками – особенности и способы ее монтажа

Во многих уголках нашей страны можно встретить деревянные дома. Конечно, каждый владелец оснащает их всеми необходимыми инженерными системами и различным техническим оборудованием, назначение которого состоит в создании комфорта и уюта.

Одной из важных инженерных систем является электрическая. Собственно она и станет темой нашей статьи. А более точно, мы остановимся на том, каким образом организовывается открытая проводка в деревянных домах.

Требования к открытой проводке

Открытая проводка. Элементы

Прежде всего, хочется обратить внимание на главных особенностях открытой проводки в таких домах. Как известно, дерево, из которого сделан весь дом, обладает отличными способностями к возгоранию и поддержанию горения.

Конечно, дерево легко загорается от коротких замыканий, которые могут происходить в электрических кабелях. Смотря на это, любой электрический провод должен монтироваться таким образом, чтобы он не имел прямого контакта с деревом. Это является самым главным условием монтажа открытой, а также закрытой проводки в деревянном доме с помощью своих рук.

Кроме соблюдения этого условия важно придерживаться другого правила: электрический кабель должен быть защищен, то есть он должен находиться в середине чего-то (ПВХ-канала, трубы и др.) или же иметь несколько слоев изоляции.

Хотя, стоит отметить, что ПУЭ позволяют проводить открытую установку электрокабелей без размещения их в любую трубу или пластиковый канал. Другими словами кабеля можно монтировать прямо на стенку или потолок. Однако тут же нужно позаботиться о том, чтобы провод не касался деревянной стены или потолка.

Все трубы или каналы, в которые будет помещаться открытая проводка, должны быть сделанными из таких материалов, которые не поддерживают горение.
В дальнейшем мы рассмотрим все способы, которыми можно сделать открытую проводку внутри деревянного дома. И так, открытую проводку можно монтировать следующими способами:

1. В гофре, сделанной из ПВХ.
2. В металлорукаве.
3. В трубах, сделанных из ПВХ или металла.
4. В коробах, сделанных из ПВХ.
5. На скобах.
6. На изоляторах или фарфоровых роликах.

Использование гофрированной трубы

Если говорить о гофротрубе, то ее очень часто используют для проведения открытой проводки не только в доме из дерева, но и в любых других типах помещений.

Она имеет различные диаметры и благодаря этому в ней можно спрятать несколько кабелей. Для того чтобы прикрепить гофрированную трубу к любой деревянной поверхности, нужно использовать металлическую стяжку или пластиковую клипсу.

Особенностью гофры является то, что она сделана из негорючего материала. Благодаря этому ее можно использовать как дополнительную механическую защиту для любого электрокабеля. Ее удобно монтировать на любую поверхность.

Однако такая гофрированная труба имеет некоторые недостатки. Например, ее очень сложно проложить по ровной линии. То есть она будет кривой. В итоге каждый изгиб и всякие провисания делают внутренний интерьер менее красивым. Кроме этого, на ней легко накапливается пыль, а снять ее очень проблематично.

Использование ПВХ-труб, металлических труб или металлорукава является практически аналогичным использованию гофрированной трубы. Единая особенность, которая отличает металлические и ПВХ-трубы от гофрированной трубы, заключается в наличии сложностей во время монтажа на сгибах.

Установка в кабель-каналах

Также в деревянном доме можно выполнить установку открытой электропроводки в коробах или лотках, которые будут устанавливаться на стены или потолок. Эти короба еще называют кабель-каналами.

Пластиковый кабель-канал

Они изготавливаются из ПВХ или пластика, которые не поддерживают горение. Они окрашиваются в разные цвета и таким образом могут подойти к любому дизайнерскому стилю.

Они удобны благодаря быстроте установки. Так, сначала монтируют сам канал, дальше вставляют проводку и закрывают крышкой. Однако здесь есть свои сложности. Установка пластиковых коробов требует владения необходимыми навыками. Проблема заключается в том, что такие короба сложно устанавливать на неровные поверхности.

Есть еще одна проблемка в их использовании: деревянный дом усаживается. Усадка домов, сделанных из клееного бруса (характеризуются наименьшим уровнем усадки), составляет один сантиметр на один метр высоты. Если усадка составит три сантиметра, то короба деформируются и слетят их крышки. В результате придется переделывать открытую проводку.

Учитывая этот факт, прокладка электрической проводки в кабель-каналах должна осуществляться после того, как произошла усушка и усадка деревянного дома. Как известно, данный процесс может длиться от шести до двенадцати месяцев.

Стоить отметить, что кабель-каналы применяются очень часто потому, что они дешевые. Во время установки они нуждаются в малых трудовых затратах и в них легко делать изменения. Преимущество их заключается и в том, что к ним выпускают и продают много разных аксессуаров.

Этими аксессуарами являются тройники, углы, встроенные коробки и розетки. Именно использование такой фурнитуры делает процедуру установки более простой.

Кроме кабель-каналов часто используют европейские пластиковые плинтусы. Они аналогичны пластиковым коробам и для их прикрепления к стене используют пластиковые клипсы. Кабель-каналы и европейские пластиковые плинтуса часто используют для прокладки открытой проводки не только в деревянном доме, но и в квартире.

Монтаж на скобах

Частым способом установки открытой проводки является монтаж самого кабеля на скобы. Эти скобы изготавливаются из пластика. В зависимости от типа электрокабеля существуют свои особенности его открытого монтажа. В первую очередь растут требования к кабелям, которые будут образовывать открытую проводку. Они должны иметь как минимум двойную изоляцию (примером является ВВГнг).

Полезный совет: лучше всего использовать кабель NYM. Он имеет тройную изоляцию. Также стоит выбирать ВВГнг-LS. Этот кабель не поддерживает горение и в случае краткого замыкания выделяет пониженное количество дыма.

Скоба монтажная для открытой проводки

Эти два типа электрокабелей просто прикрепляют к стене с помощью вышеупомянутых пластиковых скоб. В том случае, когда будет использоваться провод ПУНП, то сначала на стену нужно установить прокладку, сделанную из металла или асбеста. После этого на нее монтируют сам провод. Полоска прокладки должна выступать на один сантиметр с обеих сторон ПУНП.

Стоит сказать, что этот способ очень прост и дешевый. Однако он лишен эстетичности, поскольку на стене может прокладываться не один, а несколько проводов одновременно.

Проводка на фарфоровых роликах

Что касается такого монтажа открытой проводки, который предусматривает использование роликов, сделанных из фарфора, или изоляторов, то он является очень старым. Он заключается в закреплении на стене или потолке роликов, которые делаются из фарфора.

Использование открытой проводки с фарфоровыми роликами

Выключатель под проводку на стене

Декоративный выключатель с розеткой

Горизонтальная проводка на деревянной стене

Выключатели и розетки для открытой проводки

Далее на них крепят сам электропровод. В результате получается так, что между проводкой и деревянной поверхностью образуется воздушное пространство.

В данном случае проводка должна представлять собой медный провод, который имеет двойную изоляцию. При этом электропровод должен быть скрученным. Такой способ часто используют для создания ретро-стиля.

Конечно, можно провести сочетание всех этих способов. Иными словами использовать комбинированный метод. Так, для стен и потолка, которые имеют ровную поверхность, можно применить пластиковые короба. Для неровных участков можно воспользоваться гофротрубами.

Если нужно проложить открытую электропроводку по полу, то для этого можно воспользоваться пластиковым плинтусом. В тех местах, в которых кабель должен быть особенно защищенным, можно использовать металлорукав.

Итак, теперь вы знаете, каким способом можно произвести монтаж открытой проводки внутри деревянного дома. В дальнейшем мы рассмотрим последовательность организации и установки такого типа проводки.

Все начинается с составления схемы прохождения открытой проводки. Здесь нужно отметить маршруты ее прохождения и места, где будут находиться светильники, включатели и розетки. Конечно, для подачи тока на осветительные приборы и к розеткам в отдельной комнате надо устанавливать различные электрокабели.

Материалы и инструменты

Когда схема готова, можно приступать к закупке необходимых материалов и инструментов.
В список материалов должны входить:

1. Электропровода.
2. Розетки и включатели.
3. Металлические гильзы.
4. Пластиковые втулки.
5. Разводные коробки.
6. Удлинитель.
7. Металлическая пластина.
8. Гофротруба, или кабель-каналы, или фарфоровые ролики.
9. Пластиковые скобы.

В список оборудования обязательно должны входить автоматические выключатели (нужно использовать для каждой отдельной ветви проводки) и УЗО.
Что касается инструмента, то он должен быть представленным:

1. Бокорезами и пассатижами.
2. Набором отверток.
3. Напильником.
4. Молотком.
5. Зубилом.
6. Монтажным ножом.
7. Гаечными ключами.
8. Электрической дрелью.
9. Мультиметром.
10. Указателем напряжения.

Последовательность монтажа

После того, как все вы обладаете всеми необходимыми инструментами и материалами, можно приступать к осуществлению процесса прокладки открытой проводки.

С самого начала готовят места для установки розеток и выключателей.

Полезный совет: каждый вид выключателя и розетки должны размещаться на металлической основе. Для этого вы может взять металлический лист и вырезать кусок с нужными размерами. Далее его прикрепляют к деревянной стене. Это же правило касается и светильников.

Следующий этап монтажа открытой проводки (ее фото приводится ниже) заключается в прокладке электрических кабелей на стенах и на потолке деревянного дома.

Монтаж проводки осуществляется одним из вышеупомянутых способов. Единственный момент, на котором стоит остановиться, это прокладка проводки через стену.

Для прокладки кабеля через стену нужно сверлить дырку. Далее через нее проводится электрокабель. Однако мы знаем, что не стоит допускать контакта проводки с деревом. Поэтому, сначала в дырку вставляют металлическую гильзу. Края гильзы должны выступать на один сантиметр от плоскости стены.

Полезный совет: металлическая гильза может иметь острые края и во время протягивания через нее кабеля может произойти повреждение изоляции. Для того чтобы избежать такого развития событий, нужно воспользоваться пластиковыми втулками.

Что касается кабелей, то они должны быть или трехжильными (если сеть однофазная) или пятижильными (при условии, если в дом подходит три фазы).

Когда вся проводка находится на местах, предусмотренных схемой, производится ее разводка и подключение к розеткам, выключателей и других потребителям электрической энергии.

Перед подключением каждой ветви открытой проводки к распределительному щитку нужно провести измерения сопротивления изоляции, петли фаза-ноль, сопротивления заземления, а также следует измерить УЗО. Кроме этого следует установить, нет ли замыкания в каждой ветке электропроводки.

Желательно, чтобы эту работу провели квалифицированные специалисты. Это не только даст гарантии того, что проводка безопасна, а даст возможность получить соответствующие протоколы с заключением о состоянии и исправности новой домашней электросети.

Преимущества и недостатки алюминиевой проводки

Виды и области применения металлических кабель-каналов

Проводка в дачном доме своими руками – особенности организации и последовательность монтажа

Способы штробления стен с помощью различных инструментов.

Скрытая проводка в деревянном доме как дань эстетике + видео

Бревенчатый сруб или коттедж из бруса: любая постройка из древесины, независимо от пропитки материала антипиренами, пожароопасна, и многие хозяева задаются вопросом – нужна ли скрытая проводка в деревянном доме.

Возможна ли скрытая проводка в деревянном доме?

В квартире высотного дома для того, чтобы проложить электросеть в помещениях, бетонные стены подвергают штроблению, то есть протачивают неглубокие канавки. С кирпичом зачастую поступают проще, просто скрывая проводку под толстым слоем штукатурки. В постройках из бревен или бруса дела обстоят несколько сложнее. Даже самый качественный кабель может легко выгореть вследствие случайного короткого замыкания, из-за чего велика вероятность возникновения пожара. Конечно, есть оптимальный выход – проложить сеть так, чтобы все провода были на виду. Но многим такой вариант покажется неэстетичным.

Допустима ли скрытая электропроводка в деревянном доме? Вполне, если использовать специальные каналы, которые должны укладываться в стены. Основное требование – исключить соприкосновение кабеля с древесиной. Дело в том, что даже без замыканий металлический сердечник, скрытый в изоляции, имеет обыкновение нагреваться при высокой нагрузке на сеть, которая возникает при включении нескольких бытовых приборов. Необходимо заранее позаботиться о том, чтобы деревянные стены не нагревались от проводки, и достигается это с помощью специальных коробов, рукавов или труб, прокладываемых в стенах.

Выбираем канал для протягивания кабеля

Итак, чтобы спрятать все провода в толщу стен, в бревнах или брусе придется выдалбливать выемки, пазы, полости, сквозные отверстия и так далее. Однако, как уже говорилось, даже изолированный кабель не должен соприкасаться с древесиной. В качестве меры предосторожности многие используют металлические рукава, которые для этой цели совершенно не подходят (ввиду плохих теплоизоляционных свойств), они предназначены для протягивания наружной сети. Для укладки кабелей внутри деревянных стен предназначены специальные металлические трубки, в крайнем случае – негорючие или пластиковые, которые имеют свойство затухать без внешнего вмешательства. Рассмотрим оба варианта.

Кабель-каналы из металла предпочтительнее по той простой причине, что совершенно не подвержены возгоранию. Кроме того, следует учитывать усадку стен, из-за которой пластиковые трубы, в отличие от медных, легко деформируются. С другой стороны, в углах каналы должны изгибаться, и в этом случае, если вы работаете с медью, следует набраться терпения. Дело в том, что сначала в трубку протягивают провод, после чего ее следует аккуратно согнуть на специальном трубогибочном приспособлении. При этом место сгиба должно быть с определенным радиусом, иначе есть вероятность повреждения кабеля.

Пластиковые каналы менее предпочтительны, хотя по стоимости более выгодны и позволяют сэкономить немало средств при укладке электросети. Просто помещать их лучше всего в канавки, выбитые в торцах бревен, ограничивающих дверной проем, в крайнем случае, использовать для протягивания проводов сквозь стены. В толщу перегородок между комнатами пластиковые трубки лучше не закладывать, помня об усадке венцов. Пазы с кабель-каналами закрываются вырезанными из доски или бруска заглушками, которые в дальнейшем закрываются наличниками или маскируются с помощью специальной шпаклевки для дерева с последующей шлифовкой поверхности, а также морилкой и лаком.

Как легче всего скрыть электросеть в срубе

Разводку по помещениям лучше всего делать не по стенам, а либо под половым покрытием, либо под потолочной обшивкой. Поскольку такое размещение кабелей считается скрытным, прокладываем по лагам (или под ними, если на перекрытии) медные трубки, соединяя в специальных распределительных коробках, которые ни в коем случае не должны соприкасаться с деревом. Желательно такие пересечения магистралей отделять от обшивки асбестовыми или металлическими листами. В стене, в конце каждого паза под ответвление сети, выдалбливаем выемку для монтажной коробки, поверх которой крепится розетка или выключатель. Диаметр трубы и толщина ее стенки выбирается в зависимости от сечения провода.

Скрутки проводов, даже прикрытые распределительными коробками, должны быть изолированы колпачками, особенно в тех местах, где древесина расположена в непосредственной близости. Если планируется обшивать стены вагонкой, можно пускать кабель-каналы прямо по их поверхности, не выдалбливая пазы. Как раз в этом случае наиболее уместны негорючие пластиковые трубы, причем, независимо от материала, провода должны быть скрыты в них полностью, особенно в местах соединения с распределительными коробками. Как вариант, возможна комбинированная схема, когда магистрали скрыты в металлических желобах и трубах под обшивкой стен, пола и потолка, а разводка по точкам выполняется полуоткрытая, в коробах.

Открытая проводка в деревянном доме как часть дизайна

Прятать кабели совсем не обязательно, если стены не планируется скрывать под обрешеткой с последующей отделкой штукатуркой или под обоями. С бревенчатыми перегородками между комнатами будет прекрасно сочетаться наружная электропроводка, в деревянном доме это решение может стать частью дизайна. Впрочем, если вам кажется, что электросеть, протянутая по стенам и потолку, не будет сочетаться с картинами и ковриками, ее можно уложить в пластиковые короба, которые впишутся в любую обстановку.

Также допускается прокладывать кабели в специальных каналах декоративных плинтусов, что удобно при евроремонте, когда не хочется делать квартиру похожей на офис, используя короба. Некоторые домовладельцы применяют пластиковые гофрированные трубки, отличающиеся гибкостью, но совершенно не защищающие проводку и не обладающие эстетическим видом. В нежилых помещениях очень часто монтируют кабели с помощью металлических скоб, такой вариант уместен в санузле или в бане, а также в мастерской, гараже, в погребе или в сарае.

Внешняя электросеть удобна тем, что легко найти и исправить повреждение, возникшее вследствие короткого замыкания или по иной причине.

Наиболее интересна открытая электропроводка в деревянном доме, выполненная в стиле “ретро”, когда скрученные косичкой медные изолированные провода протягиваются прямо по стене, с закреплением с помощью керамических изоляторов. В магазинах нередко можно найти модели розеток и выключателей в стиле 30-40 годов, с массивными корпусами (хотя почти наверняка в розетках будет присутствовать контакт заземления). Единственное условие при организации такой сети – соблюдать между кабелем и стеной промежуток в 10 миллиметров. Однако у данного типа есть и минусы, в частности: открытый доступ детей к проводам (а вдруг ножницами порезать возжелают), а также высокая стоимость и дефицит керамических роликов для крепежа двужильной скрутки.

• Автор: Михаил Малофеев
• Распечатать

Оцените статью:

(3 голоса, среднее: 1. 3 из 5)

Поделитесь с друзьями!

Электропроводка в бревенчатых хижинах — все, что вам нужно знать

Электропроводка в бревенчатых хижинах требует некоторых приемов, чтобы безопасно и эффективно провести электрический провод в нужном месте. Это не так просто, как проложить электропроводку в доме с каркасом из бревен, но и не так сложно, как вы думаете, научиться прокладывать электропроводку в бревенчатом доме.

В доме с деревянным каркасом, построенном с использованием шпилек для обрамления стен, даже если был установлен бревенчатый сайдинг, между стойками, естественно, есть много промежутков, где можно проложить проводку.

Но при проводке бревенчатых хижин вы имеете дело с бревнами и бревнами из цельного дерева, поэтому вам нужно создать пустые области (называемые канавками) для этих проводов.

Как подключить электропроводку к бревенчатому дому

Изучение электропроводки бревенчатого дома включает в себя понимание различных способов, необходимых для решения основных задач: вырезать места для розеток и распределительных коробок в бревенчатых стенах

Выключатели для освещения и вентиляторов

Первое, что нужно понять, это то, что даже если вы строите прочный бревенчатый дом, есть некоторые естественные погони уже. Когда вы создаете дверной проем в бревенчатой ​​хижине, вы будете строить дверной упор, чтобы удерживать дверь, которая будет установлена.

Этот дверной косяк обычно изготавливается из пиломатериалов размером 2 x 6 дюймов, 2 x 8 дюймов или 2 x 10 дюймов – в зависимости от толщины ваших бревен – и представляет собой просто раму, установленную внутри бревенчатой ​​стены для крепления двери. .

Вы можете разделить дверные доски, чтобы оставить отверстие посередине для прокладки кабеля. Другой вариант — использовать компактный фрезер, чтобы вырезать канал для провода в задней части дверных упоров или на торцах бревен, прежде чем устанавливать упоры.

Третий способ заключается в том, чтобы вставить проволочную канавку в переднюю часть дверных упоров, как показано на рисунке. Это будет покрыто установкой двери и обрезкой позже.

Этот метод скрытой проводки особенно удобен при прокладке проводки в бревенчатых хижинах, поскольку для каждой двери требуется по крайней мере один выключатель для включения света при входе в комнату.

Оконные проемы, встроенные в оконные проемы, работают аналогичным образом, обеспечивая естественную канавку для проводки бревенчатых хижин. Опять же, при необходимости вы можете вырезать канал или проложить провода с помощью фрезера или стамески в концах бревна или в задней части оконного косяка.

Кухонное окно может быть хорошим местом для прокладки проводки для выключателя верхнего освещения над раковиной или плитой.

Рыболовная насадка размером 3/4″x 54 дюйма

Чтобы протянуть электрический провод от кабельной канавки вокруг двери или окна к выключателю света, вы можете использовать рыбку размером 3/4″ x 54 дюйма. сверло, чтобы перед установкой двери или окна просверлить отверстие под углом так, чтобы оно вышло из бревенчатой ​​стены в том месте, где вы будете устанавливать распределительную коробку.

Это отверстие будет там, где вы вырежете полость в бревне для установки распределительной коробки.

Электрические розетки в бревенчатых домиках

Обычно мы строим бревенчатые домики, используя бревенчатый стиль, известный как D-образные бревна размером 6 x 8 дюймов, то есть бревна толщиной 6 дюймов и высотой 8 дюймов. Чтобы обеспечить основную электрическую проводку для розеток в каждой комнате, мы начинаем с укладки двух рядов бревен, прикрепленных к подоконнику и друг к другу с помощью крепежных элементов для бревен, таких как шурупы.

Затем мы обходим периметр и точно отмечаем на черновом полу расположение каждой электрической розетки, следя за тем, чтобы каждые 12 футов выполнялись требования к электрической розетке.

Мы возвращаемся назад и просверливаем вертикальный желоб для проводки через два начальных бревна, составляющих нижние ряды в каждом месте выхода, используя сверло размером не менее 1 x 17 дюймов в мощной электродрели.

Корабельный бур IRWIN, трубчатое долото, 1 дюйм x 17 дюймов…

Распродажа

Электрическая дрель DEWALT, пистолетная рукоятка, 1/2 дюйма,…

Если кабина построена с подвалом или подвальным помещением, мы просто просверливаем прямо вниз через оба бревна и выходим через нижнюю часть пола, пороговую пластину. , балка обода или ферма пола. Возьмите отрезок арматуры и убедитесь, что отверстие чистое и не содержит древесной стружки, чтобы потом через него можно было легко провести электрический кабель.

Отмечаем центр стороны второго бревна, где просверлили отверстие, чтобы в дальнейшем электрик мог отметить расположение розетки и вырезать место для коробки в середине второго бревна .

Он знает, что попадет в отверстие диаметром 1 дюйм, которое мы предоставили, и сможет протянуть провод через отверстие в подвал или подполье.

Если мы строим бревенчатый домик на плите, мы просверлим отверстие в центре второго бревна вверху под углом, где оно будет выходить в нижней части 2 дюйма внутренней части самого нижнего бревна, рядом с основанием. -пол.

Позже он будет закрыт отделкой и позволит электрику провести электропроводку под полом между шпалами, уложенными на плите, или в канале, прорезанном в плите порога.

Для этого типа загона требуется металлическая пластина позади обшивки основания, установленная для защиты проволоки от ударов гвоздями, вбитыми в обшивку.

Врезка розеток и распределительных коробок

Вы или ваш электрик можете использовать обычные оптоволоконные или пластиковые коробки Romex и врезать их в торец бревна, где вы отметили их местоположение, используя 2-1/8-дюймовое сверло с самоподачей для сверления на всю ширину коробки за один проход. Используйте маленькие биты и острую стамеску для углов.

Другой вариант — использовать острые сверла на 5/8″ или 3/4 » и просверлить четыре угла вырезанной коробки. Просверлите эти отверстия примерно на дюйм глубже, чем глубина коробки. Затем вы можете соединить отверстия, обрезав контур коробки с помощью сабельной пилы, и вытолкнуть деревянную заглушку.

Еще лучшая идея для электропроводки бревенчатых хижин – создать шаблон для вырезов в розетке и распределительной коробке. Используйте кусок фанеры с отверстием, вырезанным в центре, чтобы соответствовать размеру коробки для каждого размера электрической коробки, которую вы будете использовать.

Сделайте кусок фанеры достаточно длинным, чтобы он лежал на полу, и он определит для вас правильную высоту ящика. Это гарантирует, что все ваши розетки будут на одной высоте.

Использование этого шаблона с фрезером позволит сделать самые чистые отверстия с наименьшими трудностями, но вам понадобится фрезер с ДЛИННОЙ прямой режущей насадкой 1/2 дюйма и набором направляющих втулок 1/2 дюйма. Прикрепите шаблон к стене парой шурупов, которые вы сможете выкрутить позже.

Электропроводка срубов для потолочных вентиляторов

Потолочные вентиляторы – отличное дополнение к бревенчатым домам. Чтобы подключить проводку к вентиляторам, часто требуется проложить провод управления вентилятором вверх от дверного проема, где расположен переключатель.

Проще всего просверлить два или три бревна над дверным проемом прямо вверх и в пространство между стропилами. Затем вы можете проложить провода вдоль стропил, как в каркасном доме, и спуститься с потолка с шипами в угловую коробку, где установлен потолочный вентилятор или светильник.

Если у вас сплошные балки крыши, вы можете вырезать канал для проводки в верхней части стропил с помощью фрезера. Если вы используете структурно-изолированные панели или SIP-панели для крыши кабины, их можно заказать со встроенными в панель отверстиями для проводки.

Другим вариантом является использование полых балок из искусственного дерева, закрывающих установленную проводку. Очевидно, что они носят только декоративный характер и не являются структурно прочными.

Ekena Millwork BMPC3C0120X080X096PE 3-Сторонн…

American Pro Decor 8 дюймов x 5-1/8 дюймов x 13 футов….

Распродажа

Ekena Millwork BMRW3C0040X040X096PP 3-Сторонн…

Напольные розетки

Недостаточно используемым ресурсом для добавления доступа к электроэнергии в бревенчатых домах является использование напольных розеток. вторжение в пространство сведено к минимуму. Они часто используются для лофтов, где могут потребоваться розетки на внешних краях лофта, вдали от стены.

Вы можете выбрать напольные розетки с защитой от несанкционированного доступа с откидными крышками, которые устанавливаются заподлицо с полом, или розетки выдвижного типа, которые можно использовать на деревянных или цементных полах.

Orbit Industries FLB-D-SS Напольный флип-тип с…

Orbit Industries FLBPU-DU-R-BR Круглый выдвижной напольный…

Комплект напольной коробки Thomas & Betts E971FBDI-2…

Еще одним вариантом является вставная напольная коробка с цельной латунной крышкой. Эта простая модернизация требует, чтобы вы только просверлили отверстие и вставили выход в пол. Он даже поставляется с собственной кольцевой пилой для легкой установки.

Внутренние стены хижины

Часто внутренние стены бревенчатых домов строятся с обычным каркасом и покрываются шпунтом, чтобы соответствовать цельным бревенчатым стенам.

В этом случае вы можете провести электропроводку через отсеки для стоек обычным способом, просверливая каждую стойку и обеспечивая правильное расстояние от лицевой стороны, чтобы гвозди и шурупы, используемые для крепления панелей T&G, не могли проникнуть в провод.

Если вы строите внутренние стены из цельного бревна, вам нужно будет использовать те же методы, что и для наружных стен: при необходимости просверлить проволочные дорожки и просверлить отверстия через каждые два ряда, а при необходимости вырезать горизонтальные каналы с помощью фрезера или пилы. .

Внешние розетки в бревенчатых стенах

Нам нравится предоставлять несколько внешних розеток GFCI, чтобы упростить подключение газонного оборудования или удобств на террасе. Подумайте о том, чтобы добавить специальную коммутируемую розетку высоко под карнизом для внешнего праздничного освещения.

Бревенчатые домики идеально подходят для больших наружных помещений, таких как террасы и веранды, и здесь особенно важно предусмотреть выходы наружу. Для летних кухонь может потребоваться собственное электроснабжение.

Простой способ обеспечить электропитание снаружи — расположить внешние розетки прямо напротив внутренних, чтобы можно было разделить отверстия для проводки в бревенчатых стенах или саму цепь проводки.

Обязательно сместите и надлежащим образом изолируйте пространство между выпускными коробками, чтобы не было потерь тепла через просверленный зазор.

Как видите, проводка в бревенчатых домиках требует лишь нескольких специальных приемов, которые помогут проложить провод там, где он нужен, и пройти сквозь массивные бревенчатые стены. Когда все будет готово, вы не сможете сказать, где проходят провода.

Другие страницы дизайна бревенчатого дома:

Варианты кровли хижины Ваш выбор кровли бревенчатой ​​хижины повлияет на ваш бюджет и долгосрочное удовольствие от вашей хижины.

REScheck: торговые хитрости REScheck — это программное обеспечение, предназначенное для проведения анализа соответствия энергопотреблению, необходимого для подачи заявок на получение разрешений на строительство.

Школа строительства бревенчатых домов Изучите практические способы создания своей мечты в школе строительства бревенчатых домов.

Советы по проектированию бревенчатой ​​хижины Советы по проектированию бревенчатой ​​хижины, которые помогут вам сэкономить деньги.

Старение на месте Идеи для вашей бревенчатой ​​хижины По мере того, как люди становятся старше, становится все более важным оставаться в своем собственном доме, и дизайн старения на месте может этому способствовать.

Проведение электропроводки в бревенчатом доме

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список недостатков, начиная с проводки нашего бревенчатого дома для электричества.

Управление электрическими системами бревенчатого дома сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.

Для электрической части нашего дома мы с женой Бекки разработали объем работ, который хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и прибора, лампы безопасности на входе в подвал и на задней двери, очень большая панель с автоматическим выключателем, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти пункты были отражены в нашем графике электроснабжения, который предоставляется вашему строителю как часть пакета чертежей. На графике подробно показано, где должен быть проложен каждый провод и где должен быть установлен каждый выключатель. График электроснабжения является важной дорожной картой при строительстве любой конструкции, но в бревенчатом доме его правильное выполнение жизненно важно. Как только пазы просверлены в бревнах, пути назад уже нет.

Поскольку часть проводки, скорее всего, придется прокладывать через предварительно просверленные отверстия либо в бревенчатых стенах, либо в потолке, крайне важно иметь хорошо спланированную электрическую схему до начала строительства.

Согласно нашим электрическим схемам, наш строитель просверлил и разметил отверстия для доступа к розеткам и выключателям через бревна в подвал. Это было сделано одновременно с возведением бревен. На втором этаже и чердаке была протянута вся проводка, необходимая для вентиляторов и потолочных светильников, спрятав провода в каркасных работах и ​​балках пола и потолка.

После разговора с нашим местным строительным инспектором он посоветовал нам, чтобы все датчики дыма и угарного газа были жестко подключены и установлены на одной цепи с резервным аккумулятором. Он также посоветовал нам убедиться, что наш подрядчик по электроснабжению устанавливает GFCI (прерыватели замыкания на землю) во всех влажных помещениях (кухне, ванных комнатах, прачечной и т. д.) работайте над интересной частью — выбирая все осветительные приборы, вентиляторы, выключатели и лицевые панели. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на товарах, так и на их закупке. Единственными материалами, которые наш подрядчик по электротехнике должен был поставить, были проводка, коробки, панель выключателя, выключатели розеток и различные разъемы.

Вернувшись на строительную площадку, в обязанности подрядчика по электроснабжению входило прокладка проводки к электрической коробке, установка панели выключателя и цепей, подключение этих цепей к проводам, установка осветительных приборов, приборов, потолочных вентиляторов, выключателей и розеток. все в соответствии с Национальным электротехническим кодексом (NEC) или NFPA70.


 Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что упрощает прокладку проводки и установку выключателей и розеток. Но их можно установить и на бревенчатые стены.

К сожалению, электроустановка нашего бревенчатого дома пошла плохо — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первый электрик, которого мы наняли, был хорошо знаком с установкой бревенчатых домов, и поначалу он был очень пунктуален и работал много часов. Затем он сократился до трех дней в неделю, затем один раз в неделю. Когда мы рассказали ему об этой ситуации, мы узнали, что он не так авторитетен, как мы думали. Мы уволили его на месте, хотя это означало, что мы потеряем значительную сумму денег.

Подрядчик, которого мы наняли вместо него, получил высокую оценку и обладал огромными знаниями в области электротехники. На самом деле он работал в нашем окружном жилищном управлении. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверившись ему, мы отдали ему деньги. Мы больше никогда его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

В результате наша электрическая система была готова на три четверти, и мы понятия не имели, куда обратиться. Бекки и я смогли самостоятельно подключить несколько оставшихся потолочных светильников, но предстояла еще техническая работа. К счастью для нас, друг взялся за дело и закончил проект, не потребовав оплаты до конца.

Мораль этой истории в том, что неудачи будут, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке, и никогда не позволяйте им удерживать вас от мечты о бревенчатом доме.

Предоставление отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая питание других помещений. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы. Поговорите со своим подрядчиком по электроснабжению и обратитесь в NEC, чтобы убедиться, что ваша панель выключателя способна обслуживать необходимые цепи сейчас и имеет место для будущего расширения.

См. Путешествие к бревенчатому дому Гэри, ведущее к этому моменту, здесь:

Почему бревенчатый дом был идеальным вариантом

Как найти идеальный бревенчатый дом План этажа

90 Узнайте о бревенчатом доме

90 Процесс строительства

Как правильно выбрать строителя бревенчатых домов

 Почему ваши отношения со строителем имеют решающее значение

 Что происходит, когда вы нанимаете плохого субподрядчика

Розетки на бревенчатой ​​стене

Электричество в вашей бревенчатой ​​беседке – Блог магазина Jack’s Garden

Отопление. Освещение. Винный холодильник.

3 веских причины подключить электричество к бревенчатой ​​хижине.

Было бы глупо не сделать такой большой инвестиции и бесценного дополнительного жилого пространства в вашем саду.

Поэтому подключение к нему электричества имеет смысл, так что вы можете максимально использовать свою каюту в течение всего года.

Конечно, это большое дело, и о нем легче сказать, чем сделать, и, конечно же, большинству из нас не стоило бы браться за работу своими руками.

Но, посоветовавшись с профессиональным электриком, безопасное и надежное электроснабжение вашей кабины может стать простым и беспроблемным.

Итак, обо всем по порядку.

Сертификация работы: Часть P

В 2005 году правительство ввело правила электробезопасности в строительные нормы и правила Англии и Уэльса.

Часть P гласит, что любой, кто выполняет электромонтажные работы в доме, должен убедиться, что работа спроектирована и установлена ​​таким образом, чтобы защитить людей от пожара и поражения электрическим током.

По закону все домовладельцы и арендодатели должны иметь возможность доказать, что все электромонтажные работы соответствуют части P, в противном случае они совершат уголовное преступление.

Чтобы вы могли доказать, что у вас есть безопасная и соответствующая требованиям электрическая система в вашей каюте, вам необходимо либо

• уведомить местную службу управления зданиями о монтажных работах до их начала, если вы делаете это самостоятельно ( см. ниже) или

• Нанять зарегистрированного электрика, соответствующего требованиям части P

Нанять электрика проще всего:

• они работают в соответствии с национальным стандартом безопасности Великобритании
• плата за строительный контроль не взимается
• они оформят сертификат соответствия строительным нормам, подтверждающий, что выполненные электромонтажные работы соответствуют строительным нормам

.

Когда работа будет завершена, вы получите:

• Свидетельство об электроустановке или Свидетельство о незначительных работах, подтверждающее, что работа соответствует требованиям BS 7671

.

Паспорт электромонтажных работ

Важно для любых электромонтажных работ, проводимых с 2005 года.

Когда вы продаете свой дом, у вас попросят предоставить этот сертификат для любой работы, выполненной после этой даты.

В случае пожара ваша страховая компания запросит копию этого сертификата. Без него ваше страховое требование может быть недействительным.

Самостоятельные работы

Если вы хотите выполнить электромонтажные работы самостоятельно или воспользоваться услугами незарегистрированного электрика, вы должны сообщить об этом в местный орган управления строительным надзором, прежде чем что-либо делать.

Они будут:

• посещать и проверять до и во время проведения работ
• проверить работу, чтобы убедиться, что она соответствует правилам электромонтажа
• проверить и сертифицировать его для вас

За это может взиматься плата.

Что вы собираетесь отключать от электроснабжения?

Итак, после того, как все это было рассмотрено, подумайте, для чего вы будете использовать электричество.

• сколько сокетов?
• сколько выключателей света?

Закажите это у своего электрика, чтобы дать ему представление о том, каким будет ваше потребление энергии, чтобы они могли решить, что необходимо.

Не забудьте про наружное освещение.

Как это делается

В зависимости от количества электроэнергии, которая потребуется вашему бревенчатому домику, существует 2 варианта установки электрической системы.

• Питание напрямую от главного потребителя. При отсутствии запасного можно ввести меньший потребитель от основного питания в кабину. Это будет защищено УЗО (устройство защитного отключения — предназначено для предотвращения смертельного поражения электрическим током, если вы коснетесь чего-то под напряжением, например, оголенного провода)

• Получение питания от существующей домашней розетки, но только в том случае, если она способна выдержать эту дополнительную нагрузку. Подходит только в том случае, если нужен один свет и одна розетка, а кабина находится близко к дому.

Бронированный кабель будет использоваться для подачи питания в кабину.

Это будет либо:

• , проходящий над землей, хорошо видимый, рядом с неподвижными объектами, такими как стены и заборы, либо

• закопан в траншею – рекомендуемая глубина не менее 500 мм (глубина в полторы лопаты), глубже, если она проходит под цветочными или овощными клумбами, чтобы гарантировать, что ее случайно не потревожат в будущем.

Полезный совет: если вы нанимаете электрика, стоит выкопать эту траншею самостоятельно, чтобы сэкономить на расходах!

Если для подключения к Wi-Fi используется кабель Ethernet, имеет смысл проложить его одновременно с кабелем питания – см. мой блог Как подключить свой бревенчатый офис к Интернету

Posted in Центр знаний, Срубы, ДачиTagged электричество в срубах, электричество в дачах, садовые постройки, отопление срубов, освещение срубов, Срубы, продажа срубов, электричество в садовых постройках, электричество в срубах

Об авторе

Джоанна Хейзелтон

Джо является лицом магазина Jack’s Garden Store и уже более десяти лет руководит нашей службой поддержки клиентов. Если у вас есть вопрос о садовых товарах, у нее есть ответ! Если только она этого не сделала, в этом случае она перезвонит вам, когда она это сделает…

Бревенчатые дома с электропроводкой | DIY Форум по благоустройству дома, реконструкции и ремонту

Электрический393

Участник

• 26 октября 2006 г.

• #1

Кто-нибудь когда-нибудь подключал проводку к бревенчатому дому? Я столкнулся с проектом, в котором я должен был провести электропроводку всего бревенчатого дома, но я никогда не делал этого раньше. Я слышал, что это гораздо более технический процесс, чем обычный дом. У кого-нибудь есть опыт в этом?

petey_racer

Лицензированный электрик

• 26 октября 2006 г.

• #2

Да, я сделал несколько. Около десяти.
Установщики бревен должны просверлить для вас отверстия по мере установки бревен. Вы не можете стоять весь день в ожидании сверления отверстий.

Вы должны ТОЧНО разложить ящики и отметить их на палубе ДО того, как будут установлены какие-либо бревна. Общие сосуды сверлят первые 3 или 4 бревна. Обычно до 24 дюймов в высоту, на всякий случай. Выключатели, ванные, кухонные стойки просверливаются до 50–55 дюймов в высоту, сколько бы бревен это ни было.0171
Строители также должны оставить вам отметку, как правило, карандашную линию на бревнах, ТОЧНО, где находятся просверленные отверстия. Таким образом, вы будете уверены, где вырезать коробки.
Отверстия БУДЕТ заполнены стружкой, поэтому достаточно большое отверстие обязательно, чтобы вы могли убрать стружку. Обычно я заставляю их просверлить отверстие диаметром 1,25″–1,375″ с помощью 18-дюймового корабельного бура. на дюйм глубже, чем глубина коробки. Затем я соединяю отверстия с помощью Sawzall и острого лезвия. После этого я знаю, что пуля вышла. Через некоторое время вы получите так хорошо, что никакой обрезки не потребуется.

Есть многое другое, но это основы бревенчатых стен. Существует также освещение между этажами, высокие потолочные вентиляторы в больших комнатах и ​​т. д. Все это должно проходить по верхним балкам бревенчатого пола или стропилам крыши. Это очень весело.

Квадратный глазок

Известный член

• 27 октября 2006 г.

• #3

Пити прав насчет бурения. Сверление необходимо производить по мере сборки дома.

Отсюда мы немного отличаемся. Для прокладки проволоки по широким балкам я использую фрезер. Вырежьте паз шириной 1/2 дюйма и глубиной 1/2 по краю балок, примерно в дюйме от стороны, ближайшей к приспособлению. Если вы подвешиваете приспособление под балкой или балкой, сначала используйте фрезер, а затем просверлите щель и вытащите через низ балки или балки. Таким образом, между первым и вторым этажами должен быть перерыв во времени монтажа.вам нужно будет провести все провода потолочного освещения,тогда как второй Настил пола уложен, вам нужно отметить места сверления для розеток, выключателей и т. д. Это также время решить, как провести ваши фидеры обратно к панели.Я обычно провожу их низко возле пола, где плинтусы будут их закрывать . Это означает, что они будут прилегать к внешним стенам, а это означает, что будет использоваться гораздо больше проводов. Если верхний этаж будет отделен стенами, вы сможете использовать более традиционные методы прокладки. Не забудьте просверлить бревна от пола до потолка у ваших выключателей.

Несмотря на то, что большинство бревенчатых домов строятся быстро, возможно, лучше спланировать свое пребывание там. Просто посмотреть, как они сочетаются, — это поучительный опыт. План КАЖДАЯ цепь , Каждая розетка . Здесь важно тщательное планирование. Возможно, вам придется не раз напоминать застройщику, что он не сможет получить свидетельство о вводе в эксплуатацию, если электрика не пройдет техосмотр. Вам нужно его полное сотрудничество.

Что касается вырезания отверстий для распределительных коробок.. Я снова выламываю роутер. Я делаю шаблонную направляющую (просто кусок фанеры с отверстием, вырезанным в центре, чтобы соответствовать размеру коробки) для каждого размера электрической коробки, которую я буду использовать. Я также делаю их достаточно длинными, чтобы поставить их на пол и найти для себя мои коробки. Другими словами, если ящики будут работать на расстоянии 16 дюймов от пола до центра, сделайте шаблон достаточно длинным, чтобы поместить его на пол с отверстием в центре, где вы хотите. Таким образом, все ваши выходы будут на точно такой же высоты. Затем для выключателей просто прикрутите удлинитель к шаблону. Просто прикрепите его к стене парой гвоздей или используйте винты, чтобы зафиксировать его на месте, пока вы используете маршрутизатор. Это делает самые чистые отверстия с наименьшими проблемами. . Вам понадобится фрезер с ДЛИННОЙ прямой режущей фрезой 1/2 дюйма и набором направляющих втулок 1/2 дюйма. Стоящее вложение. Вы найдете для него другие применения после того, как попробуете его здесь.

Проложить проводку в бревенчатом доме сложно, но можно. Вам просто нужно сначала связать это на бумаге и тщательно спланировать все .

Я также имел удовольствие провести электропроводку в старом существующем бревенчатом доме. Это было жалко, жалко, жалко. Вы можете потерять целые дни на одной трассе, если не спланируете их тщательно. Трубопровод или Wiremould вдоль плинтусов выглядит плохо, но в некоторых случаях может быть вашим единственным вариантом.

Удачи.
Выкладывай фото, если работаешь!
Мы тоже хотим услышать о головных болях

petey_racer

Лицензированный электрик

• 27 октября 2006 г.

• #4

Пояснение и несколько комментариев.

Мой метод проведения хоумранов предполагает, что дом будет стоять на обычном каркасном террасе. Все, что я сделал, было с несколькими областями на плитах ( ).
Отверстия в бревнах ДОЛЖНЫ начинаться с того, что первое бревно просверливается насквозь через настил в подвал/подвал.

Что касается вырезания коробок, это то, что вам подходит. Как и Square, мы (строители и я) попробовали метод маршрутизатора и шаблона/направляющей. НИКАК для нас. И я довольно ловко разбираюсь в роутере.
Может быть, мы не делали этого так же, но это был ад. Я слышал о других парнях, использующих метод маршрутизатора, поэтому, очевидно, он работает для некоторых людей.

После второго дома и перепробовав несколько методов, я стал довольно опытным в вырезании коробок.

Что касается межэтажного освещения, то роутер рулит. Я не вижу другого пути.

Также нельзя прокладывать проводку низко в стенах за плинтусами, если вы не защитите ее на всю длину гвоздевыми пластинами. Это или вам нужно сделать прорези глубиной 1,5+ дюйма, чтобы удерживать провод на требуемой глубине 1 1/4 дюйма.
Как я уже сказал, если есть подвал/ползание, все будет в порядке.

Должен сказать, делать всего один дом будет действительно отстойно. Как и в большинстве вещей, чем больше вы делаете, тем легче становится.

инспекторD

Взлом

• 29 октября 2006 г.

• #5

То же самое относится и к некоторым работам по установке стоек и балок, которые я выполнял.
Бревенчатые дома самые плохие…
Что я сделал на работе, так это вырезал нижнее бревно и устанавливал металлический трубопровод к каждому ящику, а также обкладывал его плинтусом. Таким образом, ни один сумасшедший триммер не сможет проткнуть проводку гвоздем.
Внутренние стены отлично подходят для хоум-ранов, мы используем их как можно чаще.
Лучше всего, когда кто-то отмечает неправильное место.
Повесить картину?

Электрический393

Участник

• 30 октября 2006 г.

• #6

Спасибо, ребята!

Все это были очень полезные посты. Похоже, у меня есть моя работа вырезали для меня. Что касается методов, я думаю, я попробую пару вещей и посмотрю, что работает лучше всего для меня.

У меня еще вопрос ко всем. Я живу в штате Юта, и я разговаривал с одним из местных строителей бревенчатых домов, и он рассказал мне о парне, который использовал беспроводные переключатели во всем бревенчатом доме. Предположительно, это переключатели без батареи, поэтому вам не нужно беспокоиться о замене батарей. Я предполагаю, что парень закончил работу намного быстрее, потому что ему не нужно было прокладывать распределительные коробки и не протягивать провода от ламп к выключателям. Что вы думаете об этом варианте?

petey_racer

Лицензированный электрик

• 30 октября 2006 г.

• #7

Нет, сэр. Мне это не нравится.

Я бы ОЧЕНЬ опасался чего-то, что не было экстенсивно испытано в полевых условиях, прежде чем устанавливать его в работу типа «без возврата», такую ​​как бревенчатый дом.

Электрический393

Участник

• 1 ноября 2006 г.

• #8

petey

Мне понравился ваш комментарий, поэтому я позвонил в компанию и спросил, насколько она надежна. Я предполагаю, что продукт сделан какой-то компанией в Германии, а переключатели существуют уже почти 5 лет. Парень по телефону сказал, что в Европе было продано более 100 000 коммутаторов и что есть здания с более чем 500 беспроводными коммутаторами. Это достаточно обширно?

Электрический393

Участник

• 1 ноября 2006 г.

• #9

Вот сайт

www.AdHocElectronics.com/loghome

Квадратный глазок

Известный член

• 1 ноября 2006 г.

• #10

Будет ли эта компания выпускать запасные части через 5-7 лет?
Было бы плохо, если бы вы подошли к концу срока полезного использования продукта и обнаружили, что компания потерпела крах.

В этот раз я на 100% с Питом.

Электрический393

Участник

• 2 ноября 2006 г.

• #11

это хороший момент. Продавец сказал мне, что они были протестированы на 20 лет нажатий переключателей. Это риск, но компания, кажется, очень успешна и будет существовать вечно, хотя никогда не знаешь наверняка.

тдэвис

Новый член

• 18 февраля 2007 г.

• #12

Недавно я стал дистрибьютором коммутаторов EnOcean из Германии. Я тщательно изучил это, прежде чем связался с этими парнями. Компания принадлежит Siemens, одной из крупнейших корпораций в мире, и выключатели света составляют лишь небольшой процент от того, где используется эта технология. Я сидел здесь с вице-президентом около 2 недель назад и обсуждал их использование. рост выдающийся, и я использовал их до того, как стал дистрибьютором, они действительно отлично работают! для бревенчатых домов действительно нет лучшего способа. вам нужно только разметить и просверлить бревна для розеток, которые также легко монтируются в полы. все выключатели могут быть установлены прямо на бревне, без коробки или выреза в бревне. Просто подайте питание на светильник от внутренней стены, и все готово. Я работаю подрядчиком в Юте и строил домики здесь, а также в Айдахо и Колорадо. если кто-то еще использовал их, пожалуйста, дайте мне знать ваши мысли.
www.RunLessWire.com
Спасибо-
Трой

распространенных проблем с бревенчатыми домами и как их избежать. Защитите свой журнал Главная. – Уход за деревом

Опубликовано Терри Дженнингс на 20 января 2021

Бревенчатые дома — это настоящие произведения искусства, и если вы похожи на большинство покупателей, строителей или мечтателей бревенчатых домов, вы захотите защитить их и свой кошелек. В этой статье мы расскажем вам о самых распространенных проблемах с деревянными домами и о том, как их избежать.

1. Проблемы с влажностью в бревенчатых домах.

Дождь, снег, сырость и влажные места — все это приводит к повреждениям от влаги. Дерево и влага не друзья. Влага может привести к гниению бревен, пятнам от воды, грибку и плесени. Влага является одним из самых быстрых разрушителей бревенчатых домов и одним из самых простых для предотвращения.

Как предотвратить повреждение бревенчатого дома влагой.

• Не сажайте кусты или растения близко к стенам. Растения и кустарники естественным образом притягивают влагу и, если их закрыть бревенчатыми стенами, вызовут повреждение влаги. Мы рекомендуем держать все растения и кусты на расстоянии не менее 6 футов от ваших стен.
• Отвод дождя с помощью желобов, навесов и траншей. Если бревенчатый дом не защищен, дождь может вызвать огромные проблемы. Использование желобов и навесов поможет предотвратить попадание воды на стены и окна.
• Следите за герметичностью бревенчатого дома. Чрезвычайно важно ухаживать за бревенчатым домом, очищая его, окрашивая и устраняя щели. Проверьте вокруг окон и других мест на наличие герметика, который, возможно, придется заменить, чтобы предотвратить попадание влаги.
• Защита от грунтовой влаги. Если вы срубите дом близко к земле, то дожди могут брызгать, грязь может скапливаться, а влага вызовет появление мха, грибка, плесени и гниения. Мы рекомендуем иметь фундамент высотой около 2 футов и хорошо дренированный. Также рекомендуется периодически чистить нижние бревна, чтобы удалить любой мох или грязь, которые могут там скапливаться.

2. Проблемы с насекомыми и тварями в бревенчатых домах.

Насекомые и твари, как и мы, любят наши бревенчатые дома. я насекомые, такие как жуки, термиты, муравьи-плотники и пчелы-плотники, питаются древесиной и живут в ней. Большинство из них, подобно пчелам-плотникам, просверливают небольшие отверстия в бревнах и древесине вокруг дверей, окон и карнизов. Такие твари, как дятлы, белки, мыши и еноты, могут причинить бревенчатым домам не меньше вреда, чем насекомые. Вот как предотвратить и решить проблемы с насекомыми/тварями.

Насекомые

Большинство насекомых привлекает влажная или гнилая древесина. Держите мертвую или гнилую древесину подальше от своего бревенчатого дома. Это означает, что рядом с хижиной следует использовать камень вместо мульчи, не складывать дрова рядом с хижиной, держать мертвые деревья подальше от хижины и держать кусты и другие растения на расстоянии не менее 6 футов от бревенчатого дома. Пчелы-плотники представляют собой огромную проблему и могут нанести большой ущерб. Чтобы убить пчел-плотников и предотвратить причинение ими большего вреда, мы рекомендуем использовать это. Набор Blondies Bee для пчел-плотников.  Для муравьев и других насекомых us NBS 30

Твари

Дятлы славятся тем, что проделывают дыры в наших любимых бревенчатых хижинах. Они клюют, чтобы найти насекомых и в целях спаривания. Чтобы держать дятлов подальше от вашего бревенчатого дома, важно держать насекомых подальше от вашей хижины и использовать поддельных сов, чтобы отпугнуть их.

Еноты любят рыться в нашем мусоре, проникать через дыры в карнизах и использовать собачью дверь. Чтобы удержать этих маленьких тварей от проникновения, вы должны осмотреть карнизы и другие места, которые могут быть для них входом. Не оставляйте собачий или кошачий корм на улице, и если у вас есть собачья дверь, заприте ее, когда сможете. Мы также рекомендуем использовать толстый мусорный бак, который можно запирать. Еноты любят перемещаться в места, где есть хороший источник пищи. Рыбные пруды рядом с вашей хижиной также могут привлечь енотов.

Белки любят совершать набеги на наши кормушки для птиц и наши дома, если есть такая возможность. Белки могут повредить системы отопления, провода и дерево в наших домиках. Мы рекомендуем использовать вращающуюся кормушку для птиц или держать кормушки подальше от бревенчатого дома. Этот источник пищи является приглашением для них переехать. Держите деревья и ветки подальше от своего дома. Эти маленькие твари любят прыгать с дерева на дерево, и если они могут запрыгнуть на вашу крышу, то есть больше шансов, что они пригласят себя внутрь. Мы также рекомендуем использовать толстую проволочную сетку на вентиляционных отверстиях, чтобы препятствовать тому, чтобы они проникли таким образом.

3. Повреждение бревенчатых домов ультрафиолетовыми лучами.
