Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

• Определение способа прокладки – внешняя или наружная установка кабеля;
• Составление схемы электроснабжения в помещении;
• Перенос составленной схемы непосредственно на стены;
• Расчет сечения электропроводки;
• Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
• Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
• Непосредственно сами монтажные работы;
• Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т. д.

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2. 1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп. 7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза.
   Рисунок 6: штробление стен
2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты.

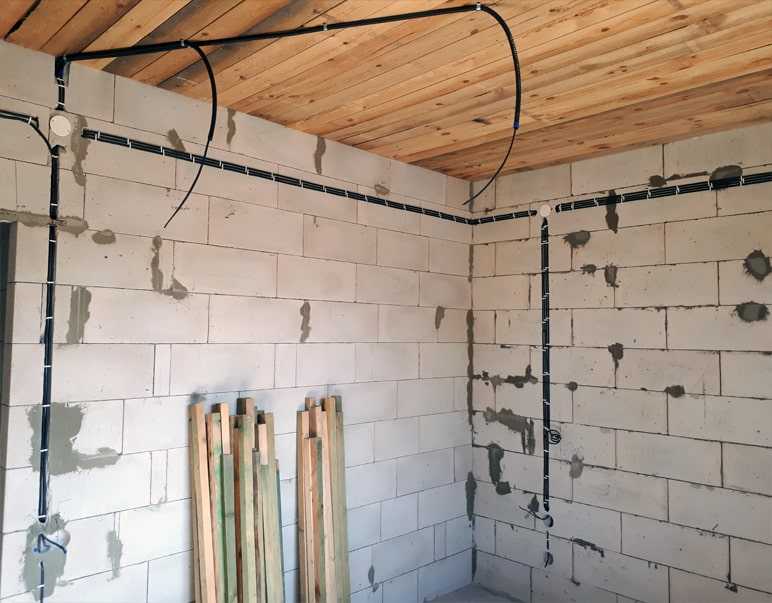

   Рисунок 7: открытые провода по потолку

3. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра.
   Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

4. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов.
   Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

5. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома.
   Рисунок 11: установите коробки
6. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках.
   Рисунок 12: заведите провода в коробки
7. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности.
   Рисунок 13: подключите патрон
8. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый.
   Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

9. Подключите необходимые устройства для опробования.
   Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

10. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением.
    Рисунок 17: нанесение шпаклевки
11. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• В. Назарова «Монтаж электропроводки и теплых полов» 2011
• В. Новак «Справочник мастера-электрика» 2017
• Бедин В. «Сам себе электрик» 2013
• Кирюхин А. «Справочник домашнего электрика» 1996

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

1. Монтаж электропроводки своими руками
2. Пошаговая инструкция

• 2.1 Разметка схемы
• 2.2 Работы со стенами
• 2.2.1 Открытая электропроводка
• 2.2.2 Закрытая разводка
• 2.3 Подготовка проводов
• 2.3.1 Виды
• 2.3.2 Какие выбирать
• 2.3.3 Вводной кабель
• 2.4 Заземление
• 2.4.1 Как сделать в частном доме
• 2.5 Система защитного отключения
• 2.6 Распределительные коробки
• 2.7 Монтаж и коммутаци
• 2.8 Подключение
• 2.9 Распределительный щит

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Пошаговая инструкция

Общий порядок монтажа электропроводки в доме предполагает:

• создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
• прокладку электропроводов в стенах и перекрытиях или на них;
• установку щита, распределительных коробок и розеток с выключателями;
• коммутацию всего этого в единую внутридомовую электросеть;
• проверку работоспособности созданной системы и ввод ее в эксплуатацию.

Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

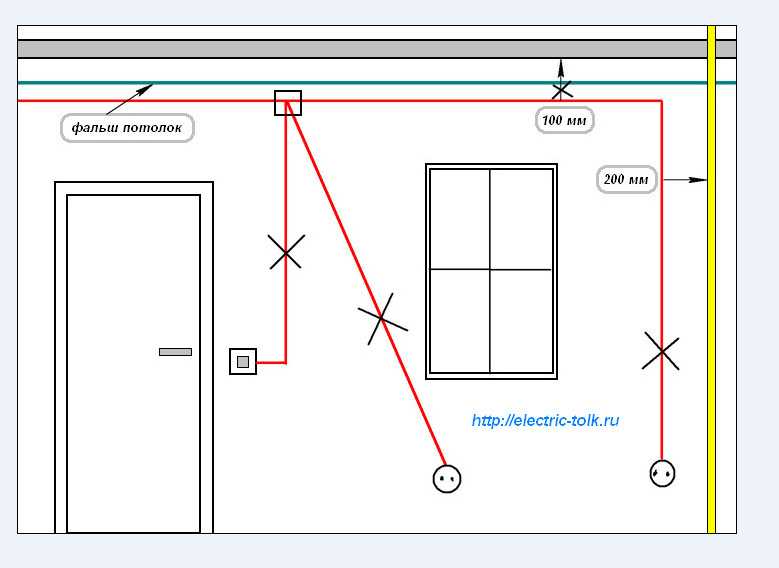

По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

Работы со стенами

После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

Открытая электропроводка

При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

Варианты прокладки открытой электропроводки

Закрытая разводка

Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

1. Алюминиевые;
2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Какие выбирать

На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

Вводной кабель

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Заземление

Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

Как сделать заземляющий контур в частном доме

Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

Как сделать заземление в частном доме

Система защитного отключения и автоматический выключатель

Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

Распределительные коробки

Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

Монтаж и коммутация кабелей и конструкций

Коммутация проводов между собой и с розетками и выключателями производится посредством:

• скруток;
• пайки;
• клеммных колодок с винтовыми и пружинными зажимами.

Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

Способы соединения проводов

Подключение розеток, осветительных приборов

При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

Схема подключения розеток и осветительных приборов

Распределительный щит

Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

Схема подключения приборов к распределительному щиту

Проверка и ввод в эксплуатацию

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Заключение

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

Смотрите также видео как сделать электропроводку своими руками:

Читайте про другие наши материалы:

Все, что вам нужно знать об электропроводке дома

Электропроводка дома — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным бытовым приборам и оборудованию, таким как телевизор, лампы, кондиционеры и т. д.

Давайте посмотрим на различные типы электропроводки, которые используются в бытовых свойствах.

1. Кабельная скоба

   Эта проводка состоит из проводов с поливинилхлоридной изоляцией или обычных ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с пазами, дерева или пластика. Это временная система электропроводки, поэтому она не подходит для жилых помещений. Кроме того, в наши дни система проводки с шипами используется редко.

2. Корпус и крышка Проводка

   Он был довольно популярен в прошлом, но в наши дни считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке. В этой электропроводке использовались кабели с ПВХ, ВИР или любыми другими разрешенными кабелями с изоляцией. Кабели прокладывались через деревянные ограждения кожуха, где кожух был сделан из полоски дерева с параллельными продольными канавками для размещения кабелей.

3. Обрешетка Проводка

   Это когда одиночный электрический провод или группа проводов прокладываются по деревянной рейке. Провода крепятся к обрешетке с помощью латунного зажима и располагаются с интервалом 10 см для горизонтальных прогонов и 15 см для вертикальных прогонов.

4. Провода в свинцовой оболочке

   В проводке со свинцовой оболочкой

   используются проводники, изолированные VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

5. Кабелепровод

   Существует два типа проводки кабелепровода в зависимости от установки трубы:

   • Поверхностная проводка кабелепровода Если на стенах или крыше устанавливаются кабелепроводы из стекловолокна или ПВХ, это называется поверхностной проводкой кабелепровода. Кабелепроводы крепятся к стенам с помощью хомута с двумя отверстиями и базового зажима на одинаковых расстояниях. Электрические провода проложены внутри коробов.
   • Скрытая проводка кабелепровода Когда кабелепроводы спрятаны в стенных пазах или точеной кирпичной стене, это называется скрытой проводкой кабелепроводов. Электрические провода проложены внутри коробов. Он популярен, так как он прочнее и эстетичнее.

Вот некоторые преимущества и недостатки скрытой системы электропроводки

Преимущества

• Это безопасная система электропроводки
• Защита от химического воздействия, влажности и других внешних факторов
• Отсутствие риска поражения электрическим током
• Эстетически привлекательный
• Отсутствие риска износа, возгорания или повреждения изоляции кабеля
• Достаточно надежный
• Ремонт может быть легко выполнен, так как вы можете легко заменить старые провода

Недостатки

• Дорого по сравнению с наземной проводкой
• Изменение расположения выключателей или приборов затруднено
• Установка сложная
• Трудно найти дефекты проводки
• Добавление дополнительного канала в будущем — утомительная задача

Неправильное подключение проводки или плохое техническое обслуживание могут привести к опасным ситуациям, таким как возгорание электропроводки. Поэтому важно соблюдать осторожность при установке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить в вашем доме, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий ассортимент электропроводки по конкурентоспособным ценам, а наша опытная команда поможет вам в процессе выбора.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Понимание вашей домашней электросистемы

• Панель обслуживания электрооборудования
• Домашняя электропроводка
• Электрические розетки и розетки
• Удлинители

Введение

Электричество играет важную роль в функционировании вашего дома. Когда мы смотрим телевизор, питаем системы отопления и охлаждения или заряжаем мобильный телефон, мы полагаемся на электрическую систему нашего дома, которая обеспечивает нас энергией, когда и где она нам нужна.

Понимая основы того, как электричество распределяется по вашему дому, вы можете поддерживать эту важную систему в надлежащем состоянии и в безопасном рабочем состоянии:

Электричество поступает в ваш дом через распределительную головку из ряда наружных линий электропередач или подземного соединения. Типичная сервисная головка состоит из двух 120-вольтовых проводов и одного нейтрального провода, по которым подается питание на освещение и бытовые приборы по всему дому.

Цепи на 120 вольт используют одну фазу электроснабжения для питания стандартных бытовых приборов. Однако для некоторых более крупных приборов, таких как водонагреватели, электрические пылесосы или сушилки для белья, требуется 240-вольтовая цепь, которая создается с использованием как 120-вольтовых проводов, так и нейтрального провода.

Электросчетчик устанавливается на улице, где электричество входит в ваш дом. Это устройство используется для измерения количества электроэнергии, потребляемой в вашем доме. Счетчик контролируется вашей электроэнергетической компанией и защищен законом — вмешательство в его работу чрезвычайно опасно и незаконно.

Щит электроснабжения является центральным распределительным пунктом для подачи электроэнергии к выключателям, розеткам и приборам по всему дому. Расположенная рядом с электросчетчиком сервисная панель оснащена выключателями или предохранителями, которые отключают питание цепей в случае отказа электрической системы.

Заземление — это метод, используемый для соединения электрической системы с землей с помощью провода. Заземление обеспечивает критическую защиту от поражения электрическим током и поражения электрическим током за счет использования заземляющего стержня в качестве третьего пути для проведения электричества в случае короткого замыкания или перегрузки. Заземление поможет защитить человека, работающего с системой, самой системы и любых приборов и оборудования, подключенных к системе.

Посмотрите видеоролик о безопасности домашней электрической системы (или Seguridad del sistema eléctrico de la casa), чтобы получить наглядное представление о вашей домашней электрической системе. Вы также можете посетить виртуальный дом для интерактивного тура по базовой электрической системе и электрическим устройствам, обычно используемым в современных домах.

Вернуться к началу

Электрическая сервисная панель

В каждом доме есть сервисная панель, которая распределяет электричество по выключателям, розеткам и приборам. Панель обслуживания обычно находится в подвале, гараже или хозяйственном помещении.

Когда короткое замыкание или перегрузка отключают питание цепи, здесь можно восстановить поток. Кроме того, здесь вы отключите питание цепи перед началом проекта или ремонта.

Предохранители и автоматические выключатели

Все сервисные панели оснащены предохранителями или автоматическими выключателями, которые защищают провода в каждой цепи от перегрева и возникновения пожара. Как правило, в старых сервисных панелях используются предохранители, а в более современных системах — автоматические выключатели.

Предохранители и автоматические выключатели — это предохранительные устройства, помогающие предотвратить перегрузку домашней электросети и предотвратить возгорание. Они останавливают электрический ток, если он превышает безопасный уровень для какой-либо части вашей домашней электросистемы.

Плавкие предохранители

Сервисные панели, установленные до 1965 года, используют предохранители для защиты каждой отдельной цепи. Ранние предохранители обычно использовались в сервисных панелях на 30 и 60 ампер. Сегодня в новых домах требуются сервисные панели на 100–200 ампер, чтобы обеспечить надлежащую защиту.

Существует несколько различных типов предохранителей, и поначалу выбор правильного может показаться запутанным. Каждый предохранитель маркируется кодом, в котором содержится информация о типе цоколя и степени выдержки времени, если таковая имеется.

Инструкции по замене предохранителей:

Если предохранитель перегорел, его необходимо вывинтить и выбросить. При замене предохранителей в сервисной панели:

• Всегда следите за тем, чтобы заменяемый предохранитель соответствовал номинальному току цепи.
• Никогда не заменяйте предохранитель на предохранитель с большей силой тока. Это очень опасная практика и серьезная опасность возгорания.

Автоматические выключатели

Все новые дома защищены автоматическими выключателями. В отличие от предохранителя, который необходимо заменить при перегорании, сработавший автоматический выключатель можно механически сбросить, чтобы возобновить работу после устранения проблемы. Сработавший выключатель, вероятно, является результатом слишком большого количества приборов, перегружающих цепь, и его следует немедленно устранить.

Инструкции по сбросу сработавшего выключателя:

• Отсоедините или выключите приборы в комнате.
• Найдите панель главного выключателя и откройте крышку.
• Найдите сработавший выключатель или перегоревший предохранитель. Сработавший автоматический выключатель будет находиться в выключенном положении или в промежуточном положении между включенным и выключенным.
• Для сброса прерывателя выключите его, а затем снова включите. Это может восстановить электроэнергию в комнате. Если проблема не исчезнет, ​​могут возникнуть более серьезные проблемы. Обратитесь к электрику для диагностики проблемы.

Прерыватели цепи дугового замыкания (AFCI)

AFCI — это новые защитные устройства, которые заменяют стандартные автоматические выключатели в электрической сервисной панели. AFCI обеспечивают повышенную защиту от дополнительных опасностей возгорания, известных как дуговые замыкания. Дуговое замыкание — это опасная электрическая проблема, вызванная повреждением, перегревом или нагрузкой на электропроводку или устройства. Без AFCI дуговые замыкания могут быть скрыты от глаз, пока не станет слишком поздно.

В отчете Министерства жилищного строительства и городского развития США о здоровых домах отсутствие AFCI указано среди основных бытовых опасностей, связанных с ожогами и травмами, связанными с пожаром.

На самом деле, эти устройства настолько эффективны, что Национальный электротехнический кодекс требует, чтобы они использовались для защиты почти каждой цепи в доме с 2008 года. , или около одной трети домов в Соединенных Штатах старше 50 лет, и исследования показали, что частота пожаров в этих стареющих домах непропорционально высока. Многие старые дома были построены с электрическими системами и компонентами, которые больше не являются безопасными и могут рассматриваться как пожароопасные.

Возгорание и другие проблемы с электробезопасностью могут возникнуть из-за старения, неправильной установки и модификации или неправильного использования. Важно определить, какой тип, цвет и размер провода необходим, чтобы правильно реагировать на опасные ситуации, прежде чем они станут критическими.

Электропроводка с ручками и трубками: 1800–1930-е годы

Проводка с ручками и трубками была разработана как система под открытым небом, в которой использовались керамические ручки для отделения проводов от горючего каркаса. Эти подвесные провода были направлены через керамические трубки, чтобы предотвратить контакт с деревянным каркасом и возникновение пожара. Сегодня проводка с ручкой и трубкой считается пожароопасной, поскольку она не является заземленной системой и более подвержена повреждениям в результате старения и неправильного ремонта.

Алюминиевая проводка: 1960–1970-е годы

Поскольку в 1960-х годах цены на медь резко возросли, для домашних электрических проводов стало обычным делом использовать алюминий вместо меди. По оценкам, в период с 1962 по 1972 год почти два миллиона домов были оснащены алюминиевой проводкой.

Многие розетки и выключатели, произведенные в то время, не предназначались для использования с алюминиевой проволокой. Это неадекватное оборудование в сочетании с плохой практикой установки привело к ослаблению электрических соединений, что представляет потенциальную опасность возгорания.

Лучший способ определить, есть ли в доме алюминиевая проводка, — это нанять лицензированного квалифицированного электрика, но можно также идентифицировать систему с алюминиевой проводкой, проверив кабели, проходящие через подвал или чердак, чтобы увидеть, не кабель имеет маркировку «AL» или «алюминий».

Если в вашем доме есть алюминиевая проводка, которая была проложена в 1960-х или 70-х годах, попросите лицензированного квалифицированного электрика убедиться, что все соединения выполнены надлежащим образом с помощью электромонтажных устройств и другого оборудования, сертифицированного для использования с алюминиевой проволокой.

Дома, построенные сегодня, могут иметь провода из алюминиевого сплава, используемые для проводников служебных входов и крупных бытовых приборов. При условии, что все соединения, автоматические выключатели и устройства помечены буквами «AL», эти типы установок допустимы при установке в соответствии с Национальным электротехническим кодексом.

Заземленные электрические системы: с 1940-х по настоящее время

Электричество всегда стремится вернуться к своему источнику и замкнуть непрерывную цепь. Типичная электрическая цепь в вашем доме имеет два проводника: горячий и нейтральный. Электричество проходит от сервисного щитка к бытовой технике по горячему проводу и возвращает ток на основной сервисный щит через нейтральный проводник. Третий или «заземляющий» провод также подключается ко всем розеткам и металлическим коробкам в вашем доме.

Эта критически важная функция безопасности предназначена для значительного снижения вероятности поражения электрическим током или ударом током в случае короткого замыкания. Заземляющие провода подключаются непосредственно к земле через металлический заземляющий стержень или трубу с холодной водой. Если произойдет короткое замыкание или перегрузка, любое дополнительное электричество попадет по заземляющему проводу на землю.

Вернуться к началу

Электрические розетки и розетки

Электрические розетки — это место, где вы чаще всего ежедневно взаимодействуете с электрической системой вашего дома.

Поляризованные и заземленные розетки: 1920-е годы – настоящее время

С 1920 года в большинстве домов были установлены поляризованные розетки с двумя вертикальными прорезями разного размера. Эти розетки сконструированы таким образом, что прорезь для нейтрального провода шире, чем прорезь для провода под напряжением, что затрудняет вставку электрической вилки неправильным образом. При использовании с поляризованной вилкой эти розетки обеспечивают защиту, направляя электрический ток.

Розетки с заземлением имеют круглое отверстие для заземляющего провода в дополнение к двум вертикальным прорезям. Круглая прорезь соединена с заземляющим проводом. Розетки с заземлением должны быть установлены во всех современных домах. Если в вашем доме нет розеток с заземлением, то в вашей электрической системе, скорее всего, отсутствуют важные функции безопасности. Проконсультируйтесь с электриком по поводу обновления вашего дома.

Сосуды с защитой от несанкционированного доступа (TRR)

Ежегодно около 2400 детей получают сильный удар током и ожоги, когда они втыкают предметы в прорези электрических розеток. По оценкам, в связи с этим погибает от шести до 12 детей в год. Розетки с защитой от несанкционированного доступа (TRR) выглядят как стандартные настенные розетки, но они оснащены внутренним механизмом затвора, который не позволяет детям втыкать в розетку такие предметы, как шпильки, ключи и скрепки.

Эта система подпружиненных заслонок в розетке TRR открывается только при одновременном приложении одинакового давления к обеим заслонкам, например, при вставке электрической вилки. В отличие от пластиковых крышек, TRR обеспечивают автоматическую и непрерывную защиту детей.

В то время как больницы требовали TRR на протяжении десятилетий, издание 2008 года Национального электротехнического кодекса предписывало устанавливать эти специализированные розетки в новостройках.

Прерыватели цепи замыкания на землю (GFCI)

С 1970-х годов прерыватели цепи замыкания на землю (GFCI) спасли тысячи жизней и помогли вдвое сократить количество случаев поражения электрическим током в домашних условиях.

GFCI — это устройства электрической безопасности, которые отключают электрические цепи при обнаружении замыкания на землю или токов утечки. Человек, который станет частью пути для тока утечки, будет сильно поражен электрическим током или поражен электрическим током. Эти розетки предотвращают смертельный удар током, быстро отключая питание цепи, если электричество, втекающее в цепь, хоть немного отличается от возвращающегося.

GFCI следует использовать в любом помещении или на открытом воздухе, где вода может вступить в контакт с электрическими изделиями. Издание 2008 года Национального электротехнического кодекса в настоящее время требует, чтобы GFCI использовались во всех кухнях, ванных комнатах, гаражах и на открытом воздухе. GFCI следует тестировать один раз в месяц, чтобы убедиться, что они работают правильно.

Вернуться к началу

Удлинители

Удлинители — это удобный способ обеспечить питание там, где оно вам нужно, при работе дома или рядом с ним, но их неправильное использование может быть опасным и даже смертельным. Помните о безопасности с помощью этих простых советов от ESFI.

Советы по безопасности удлинителей:

• Удлинители следует использовать только на временной основе.
• Убедитесь, что удлинители правильно рассчитаны для использования по назначению, внутри или снаружи, и соответствуют или превышают потребности в мощности используемого прибора или устройства.
• Перед использованием проверьте шнуры на наличие повреждений. Проверьте наличие треснутых или изношенных штекеров, ослабленных или оголенных проводов и ослабленных соединений.
• Никогда не используйте шнур, который кажется горячим или каким-либо образом поврежденным.
• Не прокладывайте удлинители через стены или потолки. Это может привести к перегреву шнура, что создает серьезную опасность возгорания.
• Не прибивайте и не прикрепляйте электрические шнуры к стенам или плинтусам.
• Убедитесь, что шнуры не защемлены дверями, окнами или тяжелой мебелью, что может повредить изоляцию шнура.
• Держите удлинители вдали от мест с интенсивным движением, таких как дверные проемы или пешеходные дорожки, где о них можно споткнуться.
• Полностью вставляйте вилки, чтобы ни одна часть штырей не была видна при использовании удлинителя.
  Убедитесь, что все удлинители сертифицированы признанной на национальном уровне испытательной лабораторией, такой как UL, CSA или ETL, и прочитайте инструкции производителя.

Советы по безопасности удлинителя для улицы:

• При работе на открытом воздухе используйте только атмосферостойкие удлинители большого сечения с пометкой «для использования вне помещений».
