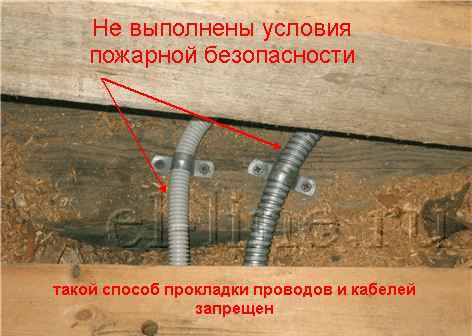

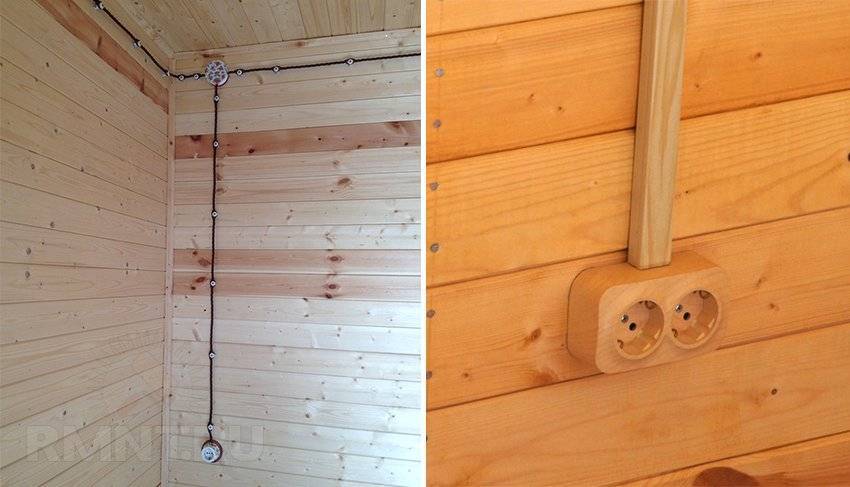

Такая прокладка проводки запрещена

Помните, что не один сантиметр электрического кабеля не должен соприкасаться с древесными стенами или иными перекрытиями, следовательно, стальные или медные трубки — это обязательное условие для электропроводки в деревянном жилье.

Правила скрытой проводки в помещении

Перейти к содержимому

Вступление

Скрытую электропроводку можно назвать самой эстетической, только за то, что её не видно. Выполняется скрытая проводка по особым правилам и требует особых материалов.

Что считается скрытой проводкой?

Чтобы разобраться, как делается скрытая проводка своими руками, нужно понять, что считается скрытой проводкой по нормативным документам. Это позволит обосновать выбор кабеля, способов его прокладки и приёмов выполнения работ.

Согласно ПУЭ 7 издание, глава 2.1, Электропроводка считается скрытой, если она проложена внутри строительных конструкций, а именно:

• Внутри стен и полов;
• В фундаменте;
• Перекрытиях;
• Стяжке пола;
• В конструкции съёмных и регулируемых полов;
• Потолке и перегородках из гипсокартона;
• Других строительных конструкциях помещений.

При этом невидимость электропроводки не обязательно означает, что эта проводка относится к классу срытой. Например, кабель проложенный в плинтусе не относится к скрытой проводке. Это проводка открытая и выполнять её нужно по правилам для открытой электропроводки.

скрытая проводка под штукатуркой

Способы монтажа скрытой проводки

Введение класса скрытой проводки, нужно для нормативного задания способов скрытой проводки. Согласно той же главе ПУЭ, скрытую проводку можно прокладывать следующими образами:

• В неметаллических трубах электротехнического и другого назначения, в том числе гибкой электротехнической гофре;
• Электротехнических коробах, закрываемых крышкой;
• Под слоем штукатурки;
• В слое штукатурки при соблюдении глубины укладки кабеля;
• В замкнутых каналах строительной конструкции, например, канале бетонной плиты;
• В пустотах стройконструкций, например, между базовой стеной и облицовкой или в конструкции перегородки из гипсократона;
• В металлической гофре (рукаве).

проводка скрытая в кирпичной стене

Особое внимание при скрытой проводке уделяется прокладке кабелей по горящим конструкциям, например, внутри деревянной перегородке.

В этом случае необходимо незащищённые провода и кабели, а также провода и кабели, прокладываемые в пластиковых трубах окружить несгораемыми материалами. А именно, нужно проложить несгораемую прокладку под кабель, провод, трубу, а сверху положить слой штукатурки, алебастры, смеси толщиной не менее 1 см.

Проводку в металлических трубах дополнительно защищать не нужно. Однако скрытая проводка в стальных трубах со стенкой менее 2 мм, запрещена в сырых и особо сырых помещениях и снаружи здания.

Основываясь на эти нормативные правила, сформулирую более практичные правила для скрытой проводки квартир и каменных домов, деревянных домов и дач.

скрытая проводка проводами в гофре

Правила скрытой проводки в квартире

Скрытая проводка в квартире или каменном доме выполняется электрическими кабелями, проводами в оболочках из несгораемых или трудно сгораемых материалов:

• Под слоем штукатурки без дополнительной защиты (непосредственно) или любых трубах.
• В перегородке или потолке из несгораемого материала, например конструкции гипсокартона на металлическом профиле без дополнительной защиты (непосредственно) или в несгораемых или трудно сгораемых трубах.

скрытая проводка в полу

Правила скрытой проводки в деревянном доме

Если вы выбрали для электропроводки проводки кабели и провода в несгораемой оболочке, то скрытая проводка в деревянном доме может монтироваться: неродственно на деревянную конструкцию. (ПУЭ 7, табл. 2.1.2.-2.1.3.)

Если вы выбрали для проводки кабели и провода в трудно сгораемой оболочке, то скрытая проводка в деревянном доме монтируется: с несгораемой прокладкой меду кабелем и деревянной конструкцией.

Если вы выбрали для проводки кабели и провода в сгораемой оболочке, то скрытая проводка в деревянном доме монтируется:

• В металлических трубах и закрытых не горящих коробах непосредственно;
• Сгораемых трубах с прокладкой и оштукатуриванием;
• Без труб по несгораемой прокладке и оштукатуриванием.

скрытая проводка в гипсокартоне

Вывод

Чтобы избежать трудности с противопожарной безопасностью, возьмите себе за правила скрытой проводки в помещении следующее: выбирая для электропроводки кабель с не горящей оболочкой, вы избавляете себя от её дополнительной защиты даже в деревянных домах.

©elektriksan.ru

Похожая запись

You missed

Спрячьте провода по дому с помощью этих хитрых лайфхаков

В этой статье

• Советы по сокрытию проводов #1: Зажимы
• Советы по сокрытию проводов #2: Книжное расположение
• Советы по сокрытию проводов #3: Маршрутизатор под прикрытием
• Советы по спрятке проводов #4: Используйте подарочную коробку
• Советы, чтобы скрыть провода № 5: Получить артистические
• Советы, чтобы скрыть провода № 6: Ткань мага
• Советы, чтобы скрыть провода № 7: ТВ -панель

Дом без гаджетов в век цифровых технологий просто немыслим. Какими бы незаменимыми они ни были, эта электроника поставляется с большим багажом, а именно с проводами или кабелями. Вот как можно спрятать провода.

В то время как некоторые из нас могут не иметь проблем с проводами, загромождающими наше пространство, остальные определенно ищут способы убрать их с глаз долой. Кроме того, всегда лучше организовать их, особенно если у вас дома есть малыши и домашние животные.

Итак, вот несколько интересных и креативных способов спрятать электрические провода, кабели и шнуры, чтобы дом был чистым и организованным.

Советы по сокрытию проводов №1: зажимы

Начните с простого зажима

Зажимы для переплета можно недорого приобрести в местном магазине канцтоваров. Используйте зажимы, чтобы связать длинные отрезки проводов и кабелей, чтобы сформировать меньшие жгуты, которые можно легко спрятать. Насколько это просто?

Советы по сокрытию проводов #2

: Расположение книг

Накройте его книгами

Источник

 консоль. Расположите их систематически, чтобы провода не могли проглядывать.

Советы по сокрытию проводов #3: Маршрутизатор под прикрытием

Камуфляж с элементом декора

Источник

Вместо того, чтобы останавливаться только на кабелях, почему бы не спрятать и маршрутизатор? Веселый и творческий способ сделать это — спрятать маршрутизатор в твердой обложке старой книги. Он служит декоративным элементом, а также решает вашу проблему!

Советы по сокрытию проводов #4: используйте подарочную коробку

Получите больше пользы от подарочной коробки

Источник

Как мы могли забыть подарочные или обувные коробки? Поместите маршрутизатор в коробку и проделайте отверстия за коробкой для вставки проводов. Эти коробки можно держать в любой части дома, чтобы спрятать провода на полу и никто даже не узнает.

Советы по сокрытию проводов № 5. Будьте артистичны

Используйте наклейки для создания дизайна

Источник

Вместо того, чтобы просто прятать провода, подумайте о том, чтобы подойти к ним творчески. Используйте причудливые зажимы для проводов, чтобы замаскировать провода вдоль стен. Таким образом, ваши провода могут служить декоративными элементами и действительно гармонировать с вашим интерьером.

Советы по сокрытию проводов #6: Ткань фокусника

Попробуйте это быстрое прикрытие

Источник

Этот быстрый и простой трюк станет отличным маскирующим средством, когда другие ваши идеи не увенчались успехом. Если на вашем рабочем столе много кабелей, разбросанных по полу, и вас раздражает неорганизованный дисплей, скройте беспорядок с помощью черной ткани и прикрепите его к столу.

Советы по сокрытию проводов #7: ТВ-панель

Деревянная задняя панель для прикрытия ТВ-кабелей

Независимо от того, живете ли вы в съемной квартире или в собственном доме, повесить телевизор на стену — отличная идея. В стене можно просверлить маленькое отверстие и легко закрепить провода на высоте телевизора. Деревянная задняя панель поможет скрыть провода позади телевизора.

Это полезные быстрые решения, позволяющие спрятать кабели, и более творческая альтернатива традиционным методам, таким как экранирование проводов, покраска и т. д. Итак, какой из этих советов вы собираетесь попробовать в первую очередь?

Если вы нашли эти советы полезными, взгляните на «Домовладельцы сокращают расходы на проектирование с помощью этих творческих приемов».

Присылайте свои комментарии и предложения.

— [email protected]

Как правильно установить скрытую систему электропроводки?

Системы электропроводки со скрытым кабелепроводом являются наиболее популярным, эстетически привлекательным и наиболее распространенным типом электропроводки в доме. Электропроводка – это профессиональный способ электромонтажа здания. Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Трубка защищает провода от внешних повреждений, таких как грызуны и т. д., увеличивая срок службы используемых проводов. Прежде чем говорить о процедуре установки, давайте поговорим о том, что такое система электропроводки дома и ее виды.

Различные типы систем электропроводки в доме

Электропроводка в доме распределяет электричество (электрическую энергию) от счетчика поставщиков к различным бытовым приборам, таким как светильники, вентиляторы, телевизор и т. д. Существует множество различных типов электропроводки. системы электропроводки дома, используемые в Индии и других странах. Их немного:

1. Кабельная скоба

Шипы с канавками используются для удержания кабеля. Это временная система электропроводки, поэтому она не используется в типовых конструкциях домов

2. Электропроводка корпуса

Открытая система электропроводки, в которой провода проходят через кожух кожуха, а крышка используется для покрытия кожуха.

3. Обрешетка

Одиночные или группы проводов укладываются поверх деревянной обрешетки. Провода крепятся к обрешетке с помощью латунного зажима, который крепится к деревянным рейкам с интервалом 10-15 см

4.

Поверхностная электропроводка

Кабелепроводы из ПВХ или GI прокладываются по поверхности стены или потолка. Эти трубы крепятся к стенам с помощью ремня с двумя отверстиями и базового зажима на определенных расстояниях. Электрические провода проложены внутри коробов.

5. Скрытая проводка кабелепровода

Трубы кабелепровода из ПВХ укладываются внутри точеной кирпичной/блочной стены перед штукатуркой. Затем стена полностью оштукатурена и окрашена. Электрические провода проложены внутри коробов. Этот тип проводки эстетически привлекателен, поскольку он не представляет собой электрические провода/кабелепроводы, видимые на верхней части стены.

Преимущества и недостатки скрытой системы электропроводки

Преимущества скрытой электропроводки

• Это самая безопасная система электропроводки из всех упомянутых выше
• Она эстетична обжалование союзника
• Нет риска пожар или механический износ
• Нет риска повреждения изоляции кабеля
• Защищен от влажности, химического воздействия и дыма
• Нет риска поражения электрическим током
• Самая надежная и популярная система электропроводки
• Не нарушать внутреннюю планировку, так как трубы скрыты в стене
• Легко проводить ремонт, так как старые провода можно легко заменить

Недостатки скрытой системы электропроводки

90 003

• Это дорого по сравнению с другими методами поверхностной проводки
• Очень трудно найти какие-либо дефекты в проводке
• Добавление дополнительного канала в будущем обременительно (требуется долбление и отделка стены)
• Изменение местоположения приборов или выключателей затруднено
• Установка затруднена по сравнению с другими методами
• Сложно добавить/управлять дополнительным подключением в будущем

Пошаговая процедура установки скрытой системы электропроводки

Шаг 1: Прокладка электрокабеля в плите

• Трубы в плите для домашней электропроводки должны быть выполнены в трубах из огнестойкого ПВХ толщиной 2 мм и размером 25 мм. Между верхней и нижней арматурой желательно прокладывать плитные трубы. Пожалуйста, убедитесь в толщине бетона, т.е. закройте ПВХ-каналы в случае одинарных армированных плит.
• В плитах должны использоваться только глубокие распределительные коробки. Со связующим проводом правильно свяжите кабельные каналы из ПВХ
• Предпочтительно использовать различные цветовые коды для каналов для передачи данных (провод локальной сети, телефонный провод и т. д.) и электрических проводов
• Используйте серые трубы из ПВХ для передачи данных и черные трубы из ПВХ для электрических проводов. Используйте растворитель ПВХ для соединения аксессуаров
• Настенные капли должны быть надлежащим образом проверены на поверхности стены/балки. Пожалуйста, убедитесь в толщине бетона, т.е. покрытия
• Все проводки должны быть проверены в соответствии с монтажным чертежом, в котором указано расположение распределительных щитов и количество точек, которые должны быть установлены в каждом месте.
• Особые меры предосторожности должны быть приняты во время бетонирования плиты.
  • Все сломанные трубы должны быть заменены
  • Все стыки должны быть водонепроницаемыми во избежание засорения)
• Прокладка проводов GI должна выполняться сразу после распалубки плиты и балки. (любой штуцер должен быть задокументирован, а альтернативная трасса должна быть показана на рабочих чертежах и задокументирована для будущих ссылок).
• Все необходимые втулки должны быть предусмотрены в балках, колоннах перед заливкой плит в соответствии с электрооборудованием и кондиционированием воздуха.
• В подходящих местах должны быть предусмотрены тяговые ящики.
• Тяговые и соединительные коробки не должны быть сгруппированы в одном месте и должны быть расположены таким образом, чтобы их не было видно из зон с интенсивным движением согласно электрическим чертежам.

Этап-2: Прокладка электропроводки в стенах

• Работы по скрытой прокладке трубопровода должны выполняться после возведения кирпичных стен, но до штукатурки.
• Штамповочные работы проводить после завершения выдержки кладки (отрыв от кладки не менее 7 суток).
• Штробление стен следует производить только стенорезами, это позволит избежать повреждения стен.
• Кабелепроводы должны быть закреплены утвержденными зажимами, чтобы впоследствии обеспечить правильную прокладку и проводку.
• После крепления трубопроводов, коробок и аксессуаров выточенную поверхность следует заполнить цементным раствором и обернуть вокруг трубопроводов сеткой.
• Работы по проводке стен должны начинаться с разметки уровня стены (обычно уровня коробки), зная ее высоту над FFL (уровень готового пола)
• Ширина чеканки ограничивается количеством каналов.
• Глубина штробления для углубления канала не менее 10 мм от каменной стены.
• Все горизонтальные кабелепроводы должны быть прямыми на уровне коробки. Трубопровод световой точки должен проходить прямо вертикально к распределительной коробке. Ни один стенной трубопровод не должен быть взят случайно.
• Нельзя использовать колена и изгибы. В случае изменения направления в трубе используйте пружину, чтобы согнуть трубу.
• Силовые кабели нельзя прокладывать рядом с линиями связи.
• Трубопроводы над подвесным потолком должны проходить с соответствующими опорами/подвесками. Трубы ни в коем случае не должны опираться на сетку подвесного потолка. Все вертикальные прогоны с открытыми концами должны быть загерметизированы сверху в случае выполнения подвесных потолков при проведении общестроительных работ по кладке.

Этап-3: Установка тыльных коробок распределительного щита

• Все скрытые распределительные щиты должны быть закреплены на должном уровне в соответствии с заданным графиком (высота, расстояние от чистового пола (FFL) должны соответствовать рекомендации архитектора)
• Зазор между двумя скрытыми распределительными щитами должен быть одинаковым и одинаковым для всех установок.
• Распределительные щиты представляют собой готовые металлические коробки модульного типа утвержденных марок и чертежей.
