Размер проема под лестницу на второй этаж в частном доме: Минимальная Ширина Лестницы на Второй Этаж: ГОСТ, Расчет

Как рассчитать лестницу на второй этаж, правильно спроектировать деревянную на 2 этаж в доме, посчитать межэтажную

09.08.2019

Пространство между первым и вторым этажом в частном доме можно организовать разными способами. Выбор марша, который вы поставите, зависит от свободной площади помещения, материала, интерьера. Правильный расчет всех его параметров — гарантия безопасности.

Основные элементы, виды лестниц из дерева

1. Косоур, тетива — опоры, на которых монтируются ступени. Есть лестницы на моно-, стереокосуре. Как вариант, без несущих балок — с опорой на стальной крепеж (больцы), вмонтированный в стену.
2. Ступени, состоящие из проступи и вертикального элемента — подступенка. Поскольку подступенки не несут практической функции, можно делать марши без них. С подступенками — закрытая конструкция, без них — открытая. Рядовые проступи образуют марш. Фризовые — крайние элементы системы, примыкающие к полу на первом и втором этаже. Забежные — с узкой внешней частью и широкой внутренней, используют при проектировании поворотных и винтовых лестниц.
3. Перила — ограждения из вертикальных стоек-балясин и горизонтального поручня, укрепленного на них сверху. Устанавливают по внешнему краю марша, как защиту от падения и декоративную деталь.

Основные виды лестниц:

• винтовые — на вертикальной стойке, к которой по спирали крепятся забежные ступени. Такие лестницы ставят, когда мало места. Самому их лучше не проектировать. Самое сложное — расчет ступеней — количество, высоту, ширину проступи и другие параметры, от которых зависит удобство и безопасность пользования системой;
• поворотные — Г-образные с углом поворота 90º, П-образные , с разворотом на 180º. Реже встречаются конструкции, меняющие направление движения на 30, 40º;
• маршевые прямолинейные — из одного, двух маршей, разделенных площадками. По геометрии спуска-подъема считаются наиболее удобными из всех видов.

Прямые, Г-, П-образные деревянные марши на двух косоурах или тетивах достаточно просто спроектировать самому, особенно, если вы не ограничены размером свободной площади.

Пройти тест

Нормы проектирования лестниц: СНиП

1. Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
2. Высота от ступени до перекрытия — 2 м по всему пролету.
3. Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
4. Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
5. Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.
6. Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
7. Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.

Расчет элементов системы

Планировка прямой и поворотной маршевой конструкции выполняется по общему принципу. Чтобы рассчитать лестницу на второй этаж, нужно замерить:

• высоту (H) от пола первого этажа до пола второго этажа. Если чистовой пол не сделан, к полученному числу прибавьте толщину стяжки, подложки, напольного покрытия;
• длину проема — от торца перекрытия до крайней стены. Перепроверьте с разных сторон. Если значения разные, берите меньшее;
• ширину проема — расстояние между правой и левой стеной. Снова перепроверяем с двух сторон и берем минимальный размер.

Просчитаем угол наклона

Уклон зависит от площади дома и высоты его перекрытий. Лестница с наклоном 30-36 градусов получится компактной, но спускаться по ней будет затруднительно. Для уклона 40-45 градусов нужно большое помещение, поскольку такая деревянная лестница достаточно громоздкая. Чем меньше наклонность, тем опаснее передвигаться по маршу, чем больше, тем больше места занимает конструкция.

Правильный расчет ширины и высоты ступени обеспечит удобство передвижения вниз-вверх. Средний шаг человека — 63 см, высота шага — в 2 раза меньше (31,5 см). Нормативное значение, соответственно, 30 и 15 см.

Вычисляем наклон по формуле:

• 2x + y, где
• X — высота подступенка;
• Y — ширина проступи.

Если размер ступеней меньше 14,5 см, X удваивать не нужно. Чем ниже ступень, тем шире она должна быть.

Соотношение угла наклона (в градусах) / размера проступи (ш/в, см):

• 30/ 28/16
• 33/ 26/17
• 37/ 24/18
• 41/ 22/19
• 45/ 20/20.

Как правильно высчитать уклон простым способом:

На листе бумаги начертите прямоугольный треугольник., в котором:

• горизонтальный катет — горизонтальная проекция основания будущей лестницы;
• вертикальный — высота от пола до пола между этажами;
• гипотенуза — длина марша.

Острый угол в нижней части проекции — угол подъема. Если его значение в пределах норм, можно приступать к расчету ступеней.

Посчитаем ступени

Уклон марша составляет 40-45º. Рассчитаем количество ступеней по формуле:

• 2A + B=60-64 см, где
• A — высота подступенка;
• B — ширина проступи;
• 60-64 — средний шаг человека.

Допустим, A=14-17. Считаем ширину проступи B:

• 60-15х2 или 64-15х2 = 30 или 34 см.

Недостаток ширины можно компенсировать выступом.

Высчитываем количество элементов в марше:

высота H/высота шага (подступенка) = количество

Оптимальная высота подступенка, рекомендуемая СНиП — 15-19 см. Если результат — дробь, округляем до целого.

Предположим, H=280 см. Посчитаем:

• 280/15 =18, 6
• 280/16= 17,5
• 280/17=16,4
• 280/18=15,5
• 280/19=14,7

В марше можно делать от 14 до 19 ступенек (большее значение округляем в большую сторону, меньшее — в меньшую). Если межэтажная лестница с площадкой, планируем площадку на всю ширину проема, длиной 1м и размещаем ее на чертеже.

Просчитаем точное количество ступеней на одном пролете:

длина шахты минус длина площадки / ширину проступи

На нашем примере получается:

200/25 (ширина проступи по СНиП) = 8

При имеющихся габаритах на нижнем и верхнем марше размещается по 8 ступеней и девятая — площадка, которая считается, как ступень. Всего лестница состоит из 17 ступеней.

Рассчитаем шаг по формуле:

межэтажная высота (H)/ количество ступеней = высота шага (подступенка)

Посчитаем на нашем примере — 280/17=16,47 . Округляем до 16,5 см.

У нас получилась удобная лестница из 17 ступеней, с высотой шага 16,5 см и проступью шириной 25 см.

Поскольку мы в процессе подсчетов округляли дроби, нам нужно куда-то девать отклонения. Например, погрешность 0,03 см по высоте подступенка уйдет на нижнюю ступень, которую будем делать короче остальных на 5,1 мм (17х0,3).

Правильность расчетов проверяем на месте — рисуем карандашом на стене проекцию ступеней с заданными габаритами. Вы сможете узнать, мешает ли вам окно, дверь, радиатор и скорректировать расчеты.

Особенности проектирования марша из дерева в частном доме

Проект лестницы принято делать на этапе планирования дома. Если такое решение остается на последний момент, марш придется приспосабливать к имеющемуся пространству.

В межэтажном пространстве жилого второго этажа ставят лестницы, по которым удобно передвигаться, проносить грузы и эвакуироваться в случае непредвиденных ситуаций. Во вспомогательных помещениях можно спроектировать менее удобную конструкцию.

При проведении расчета обратите внимание:

1. Толщина несущей деревянной балки — не менее 5 см, максимальная ширина перекрытия — 30 см, в самом узком месте — не меньше 12 см.
2. При высоте потолков 2,7 м подъем осуществляется на 3 метра с учетом ширины перекрытия в 30 см. Длина лестницы составит 5,32 м. При ширине марша 1 м она займет площадь 5,32 м2.
3. Высота пролета меньше 2 метров затрудняет подъем, особенно людям высокого роста.
4. Не планируйте ширину марша уже 0,6 м. На лестнице должен развернуться минимум один человек.
5. Для захода на первую ступень, выхода и прохода рядом с лестницей нужно оставить место, что увеличит площадь размещения конструкции до 12 м2. В частном доме на 80 квадратов, 12 из них займет марш.

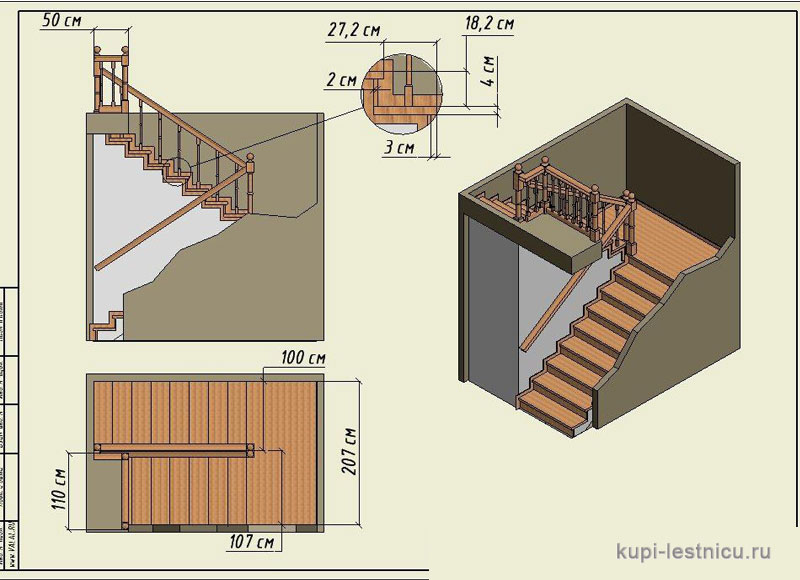

6. Чтобы спроектировать деревянную лестницу, составьте план первого этажа, замерьте размеры дверей, окон, ниш, выступов, нарисуйте их на плане. Обозначьте направление движения по ступеням снизу вверх, начало входа, для правильного размещения проекции.
7. Прямая конструкция на второй этаж займет много места. Для экономии пространства и безопасности спуска-подъема рекомендуем двухмаршевую П-образную с площадкой или забежными ступенями. Винтовые лестницы — самые компактные, но менее удобные для детей и пожилых людей. Их лучше ставить в малопосещаемые чердаки, подвалы, мансарды.
8. Дерево для элементов выбирайте, исходя из свойств древесины. Хвойные породы — мягкие, легко поддаются обработке. Сосна годится для изготовления косоуров, подступенков и опорных стоек. Из ели лучше делать подступенки, для других элементов она малопригодна из-за подверженности гниению. Лиственница — самая прочная и твердая из хвойных деревьев, чего ее сложно обрабатывать. Из лиственницы изготавливают все лестничные элементы. Дуб — износостойкий, прочный и гибкий материал. Деревянный дубовый марш простоит до 100 лет при правильном уходе. Ясень по свойствам близок к дубу, хорошо справляется с нагрузками, подходит для производства косоуров, тетив, перил.

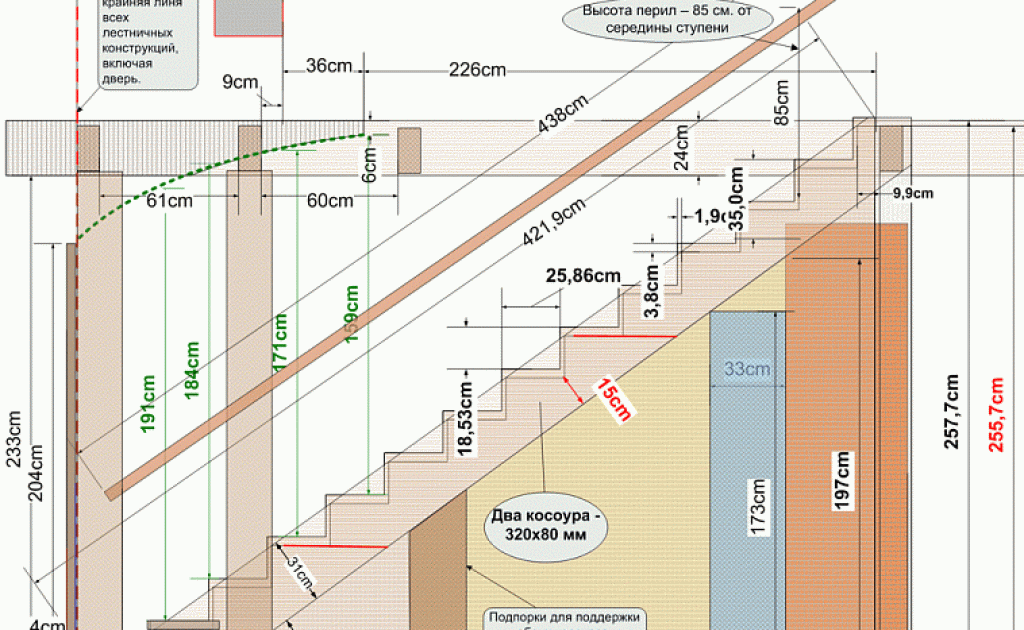

Есть много программ, которые сделают расчеты, выдадут чертеж, 3d изображение будущей конструкции на основании ваших замеров — SolidWorks. ArchiCad, AutoCad и другие. Производители лестниц также оказывают услуги проектирования. У них вы можете не только заказать чертеж, но и изготовление деревянных элементов для самостоятельной сборки марша.

особенности проектирования и габаритов проема

Лестница в доме: почему лестничный проем часто диктует форму конструкции?

Создание лестничного проема – важный этап постройки. Ведь от того, насколько правильно выполнено проектирование и все виды работ, зависит удобство использования второго этажа и дизайн лестниц в доме.

Правильное обустройство проема также обезопасит от риска деформации и обрушения потолка.

Важные моменты

При проектировании проема важно запланировать площадку внизу. Ее размеры могут быть индивидуальными, но в процессе стоит учитывать наличие дверей и их количество. Это нужно для того, чтобы все двери могли свободно открываться, при этом не мешая спускаться/подниматься по лестнице, без столкновений.

Рассчитать лестницу на второй этаж лучше на этапе проектировки дома. Но если это не было сделано, тогда необходимо внимательно изучить планировку, и определиться с возможными размерами проема и свободного пространства у основания лестницы.

Делая расчеты, нужно учитывать рост самого высокого человека в доме.

Ориентиром может служить простое правило: на какой бы ступени ни стоял человек, он должен свободно помещаться в пространство между ступенями и потолком..

Важно также обратить внимание на укрепление проема, чтобы избежать обрушения перекрытий верхнего яруса. Если будет происходить частичное удаление балок, после их нужно будет соединить с остальной балочной конструкцией.

Стоит помнить, что вес лестницы является важным пунктом, если проем не был спроектирован на этапе строительства дома. Перекрытие должно выдержать этот вес. А значит, создание проема в уже готовом доме возможно только для узких конструкций. Для широких и тяжёлых это может быть небезопасно.

Какими могут быть лестничные проемы

От того, какая форма лестничного проема оборудована или запланирована, зависит и тип конструкции. Вход на второй ярус может быть:

• Круглый. Аккуратный и стильный. Винтовая лестница, которая отлично подходит ему в пару, идеальна для небольших домов, являясь очень компактной.

• Полукруглый. Ещё один вариант для винтовых, а также маршевых лестниц. Прекрасно выглядит со спиральными конструкциями.

• Прямоугольный. Классический лестничный проем на второй этаж. Не вызывает сложностей в процессе создания и отделки.

• Нестандартный. Его формы могут быть всевозможными. Такие лестничные проемы встречаются в домах с эксклюзивным, авторским дизайном, который предусматривает оригинальный проект лестницы.

Важные параметры, которые стоит учесть

Определив размеры проема, важно прибавить к каждой стороне по нескольку сантиметров запаса, чтобы в процессе отделки не возникло проблем накладки.

Размеры лестницы в частном доме, как и размеры проема, могут варьироваться в зависимости от самого типа конструкции, а также места, куда выходит лестница. Если это – терраса или балкон, тогда ширины проема в 60-70 см будет достаточно. Таким образом можно будет несколько сэкономить пространство.

Выход в холл должен иметь размер не меньше 80 см.

Кроме этого, важно учесть ещё несколько важных параметров:

1. Где будет располагаться проем. . Оптимальный вариант – параллельно несущих балок.

2. Какова будет его длина. Для удобства и функциональности расстояние между потолочной балкой перекрытия и ступенями должна быть не менее 2 м.

3. Опорные балки – важная конструкция. Их роль могут играть тетивы или косоуры. Для винтовых конструкций – опорные столбы.

Иногда, чтобы сэкономить, производят безбалочный монтаж. Тогда проем оформляют металлическими уголками, которые монтируют как можно ближе к плитам перекрытия.

4. Укрепление второго этажа – ваш залог безопасности. Для этого подойдут двойные поперечные балки.

Учитывать также стоит и тип лестницы. В случае с прямой конструкцией, проем будет иметь максимальный размер. Уменьшить его габариты можно для угловых лестниц, запланировав промежуточные площадки и забежные ступени.

Отделка проема

Здесь все зависит от ваших предпочтений. Любителям минимализма подойдёт скромная шпатлёвка и покраска, а тем, кто желает сделать контуры проема более оригинальными, можно предложить обратить внимание на накладные панели, которые могут иметь различный дизайн.

Расчет лестницы на второй этаж – процесс, требующий особого внимания и детализации. Доверяйте его профессионалам, чтобы в полной мере быть уверенными в безопасности и ожидаемой функциональности возводимой конструкции.

23.04.2021

Сколько ступеней в лестничном пролете?

Сколько ступенек в лестничном пролете?

Фото: MoMo Productions/DigitalVision/Getty Images

Основные моменты

• 13-16 шагов.

• Средняя длина (вертикальная высота) марша составляет от 8 1/2 до 11 футов.

• Местные строительные нормы и правила влияют на количество ступеней и другие размеры.

• Посоветуйтесь с архитектором или строителем лестниц, чтобы получить наилучший дизайн и конструкцию.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Независимо от того, добавляете ли вы новый набор лестниц или заменяете старый марш, очень важно знать, сколько ступеней находится в лестничном марше. В большинстве случаев ступенек от 13 до 16, но это зависит от высоты вашего потолка и некоторых других факторов. Узнайте все о том, сколько ступеней находится в одном марше и о других размерах, чтобы добиться наилучшего дизайна.

Среднее количество ступеней в лестничном марше

Если вы когда-нибудь задумывались, сколько ступеней находится в лестничном марше, в среднем в лестничном пролете от 13 до 16 ступеней, исходя из сегодняшней высоты потолков в большинстве жилых зданий и типа лестницы. . Правила для лестниц различаются от жилых до общественных зданий и тех, которые служат пожарной лестницей. Знание этих деталей имеет решающее значение, если вы строите собственную лестницу .

Местные постановления устанавливают правила и минимальные требования к лестницам. Обязательно следуйте им, чтобы соответствовать коду. Правильный дизайн лестницы гарантирует, что вы пройдете проверки, сохраните стоимость при продаже дома и поможете предотвратить несчастные случаи и травмы.

Количество ступеней по высоте потолка

Высота ваших потолков является самым важным фактором, когда речь идет о количестве ступеней в лестничном пролете. Если высота вашего потолка выше, чем в большинстве домов, вам, вероятно, понадобится больше ступенек на лестнице. Ниже приведено среднее количество ступеней в лестничном марше по высоте потолка.

Средняя длина и другие размеры лестницы

Каждая часть лестницы , от подъема до разбега, играет роль размер лестницы и количество ступеней. Вот размеры стандартного лестничного марша.

Средняя вертикальная длина (общая высота)

Средняя вертикальная высота лестничного марша составляет от 8 1/2 до 11 футов. Общая высота должна включать высоту потолка плюс толщину гипсокартона потолка, глубину балки пола наверху и толщину материалов пола наверху. Это потому, что ваша лестница идет от нижнего этажа до верхней части верхнего этажа.

Если у вас потолок высотой 8 футов, ожидайте, что общая высота по вертикали составит около 9 футов. Если у вас 10-футовый потолок, вы можете ожидать, что общая высота по вертикали составит около 11 футов.

Средняя высота ступени (подъем)

Средняя высота ступени в США составляет от 7 до 7 1/2 дюймов. Максимальная высота на код обычно составляет 7 3/4 дюйма, а минимальная — 4 дюйма, при этом большинство домовладельцев выбирают где-то около 7 дюймов.

Средняя глубина шага (бег)

Если вы когда-либо установлены ступени , вы, возможно, знаете, что минимальная глубина ступени в США составляет 10 дюймов. Максимального значения нет, хотя в большинстве случаев глубина ступени не превышает 13 дюймов.

Средняя ширина ступени

Средняя ширина ступени на лестничном пролете составляет 36 дюймов, что часто является минимальным для большинства местных норм. Ширина ступени может достигать 50 дюймов и более, в зависимости от дома и размера проема для лестницы.

Средняя горизонтальная длина (общий пробег)

Общая длина лестничного марша может сильно различаться, поскольку глубина проступи может колебаться больше, чем высота ступени. Строители часто регулируют глубину протектора, чтобы она соответствовала горизонтальному пространству. Таким образом, это измерение не является универсальным.

Площадка и полет

Фото: hiv360/Adobe Stock

Лестничный марш — это набор последовательных ступеней без каких-либо площадок или других элементов. Ступени расположены равномерно без перерыва и имеют одинаковый подъем и длину ступени. Марш может иметь форму прямой, винтовой или изогнутой лестницы.

Лестницы с площадкой или поворотом на 90 градусов не считаются маршем. Не существует минимального или максимального количества шагов, чтобы квалифицировать его как полет, хотя большинство из них не превышает 20 шагов.

Площадка представляет собой платформу или ровный пол между лестничными маршами, обычно там, где лестница меняет направление, или наверху лестницы. Лестница может иметь от одной до четырех площадок (или больше), но в доме обычно от одной до двух площадок.

Что влияет на количество шагов?

Количество ступеней в лестнице зависит от нескольких ключевых факторов.

• Местные строительные нормы и правила : В вашем городе или округе издаются правила для лестниц. Они устанавливают минимальные и максимальные размеры для ступеней, подъемов и общей высоты. Проверьте свои местные постановления, чтобы убедиться, что вы соответствуете кодексу.

• Частные и общественные : Общественные здания, такие как рестораны и библиотеки, подпадают под другие требования, чем жилые дома. Как правило, дома имеют немного большую гибкость в отношении размеров и высоты лестницы.

• Эстетика : У вас может быть определенное видение ваших шагов, например, винтовая лестница вместо традиционного дизайна. Внешний вид вашей лестницы может повлиять на количество ступеней, которые вы выберете.

• Пожарная лестница : Если лестница служит пожарной лестницей, она может соответствовать дополнительным требованиям правил.

• Способности людей в доме : Если у кого-то в доме есть проблемы с передвижением, вы можете рассмотреть возможность регулировки высоты лестницы в зависимости от их потребностей.

• Домашние животные и дети : Если лестница предназначена для детей или домашних животных, рассмотрите возможность уменьшения высоты при соблюдении правил.

Существуют также правила для ограждений, перил, перил и открытых стояков. Убедитесь, что у вас достаточно места вверху и внизу лестницы для легкого и безопасного передвижения. В большинстве случаев вам нужно как минимум 3 фута вверху и внизу лестницы, чтобы соответствовать правилам.

Как рассчитать количество ступеней для вашего помещения

Вот как можно рассчитать количество ступенек для вашего лестничного марша.

Измерьте высоту потолка плюс гипсокартон потолка, балки пола наверху и пол наверху. Это общий подъем (или высота по вертикали) вашей лестницы. Преобразуйте измерение в дюймы.

Разделите общую высоту по вертикали на 7 3/4 дюйма (максимальная высота отдельной ступеньки). Округлите до ближайшего полного числа (поскольку последний стояк будет достигать верха этажа, а не другой ступени).

Пример : Ваша общая высота составляет 106 дюймов (8 футов плюс 10 дюймов гипсокартона потолка, балок пола и пола наверху). Разделите это на 7,75, и получится 13,67. Округлите до 13, и в результате получится необходимое количество шагов.

Если вы строите собственную лестницу, тщательно снимите мерки, перепроверьте свои расчеты или проконсультируйтесь с местной лестничной компанией перед началом строительства.

Когда имеет смысл строить второй лестничный пролет?

Имеет смысл иметь второй лестничный марш, когда:

• Лестница меняет направление

• Вы хотите ограничить пространство, занимаемое лестницей в комнате

• Чтобы улучшить дизайн или сделать акцент величия

• Чтобы добавить площадку в качестве места отдыха в середине длинной лестницы (особенно если высота потолка превышает 10 футов)

Что нужно знать при работе с подрядчиком по лестницам

Подрядчик может помочь спроектировать функциональную лестницу, максимально красивую и гармонично сочетающуюся с остальной частью вашего дома. Строитель лестниц в вашем районе или местный архитектор может выполнить план и дизайн от начала до конца.

Обязательно получите как минимум три предложения от разных подрядчиков. Обсудите такие аспекты, как бюджет, сроки и дизайн, и убедитесь, что вы подписали контракт , прежде чем сделать официальный шаг вперед.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Вот насколько ремонт ванной комнаты повлияет на стоимость вашего дома 21

  Грег Энгер из Enger Architecture • 4 февраля , 2012

• Как работают кредиты от строительства до постоянных?

  Лорен Веллбэнк • 28 января 2022 г.

Требования к наружным лестницам {жилые и коммерческие помещения}

Внешние лестницы предъявляют особые требования и соображения при проектировании и строительстве. Международный жилищный кодекс (IRC) и Международный строительный кодекс (IBC) устанавливают стандарты для наружных лестниц. Строительные нормы и правила для наружных лестниц устанавливают критерии проектирования, использования, расположения и строительства наружных лестниц. Понимание требований кодекса наружной лестницы помогает обеспечить безопасную и долговечную лестницу для наружного использования.

IRC и IBC устанавливают требования к правилам наружной лестницы. IRC определяет код наружных лестниц жилых домов для домов на одну и две семьи и таунхаусов не более чем на три этажа выше уровня земли. IBC рассматривает код наружных лестниц для коммерческих, многоквартирных жилых домов, не подпадающих под действие IRC, и промышленных зданий.

Требования стандарта IRC к наружным лестницам жилых домов приведены в главе 3 «Планирование здания» в разделе R311.7 «Лестницы».

 Международные строительные нормы и правила для лестниц рассматриваются в главе 10 IBC, раздел 1011 «Лестницы», в котором определяются все общие требования к лестницам. Эти требования относятся и к наружным лестницам. Раздел 1027 IBC «Внешние лестницы и пандусы» определяет дополнительные критерии, необходимые для наружных лестниц.

Коды наружных лестниц аналогичны кодам для внутренних лестниц, за исключением того, что внешние лестницы имеют дополнительные критерии дизайна, материалов, местоположения и допустимого использования в качестве средства выхода.

Требования к наружным лестницам установлены для обеспечения общественного здравоохранения и безопасности для наружных лестниц, используемых в качестве средства выхода из коммерческих, жилых и промышленных зданий. Требования устанавливают стандарты для путей эвакуации, расположения, противопожарной защиты и материалов, используемых при строительстве наружных лестниц.

Международные строительные нормы и правила 2018 года для наружных лестниц содержатся в двух разделах IBC: Раздел 1011 «Лестницы» и Раздел 1027 «Внешние лестницы и пандусы». Поскольку IBC обновляется каждые 3 года, IBC 2018 года был обновлен по сравнению с IBC 2015 года, Глава 10.

Строительные нормы и правила IBC для наружных лестниц включают все общие требования к лестницам, изложенные в Разделе 1011, а также дополнительные критерии проектирования, конструкции и использования наружных лестниц.

IBC определяет наружную лестницу выхода как компонент выхода, который служит для удовлетворения требований к одному или нескольким средствам выхода, таким как необходимое количество выходов или расстояние доступа к выходу, и открыт для дворов, дворов или дорог общего пользования.

Лестница для наружного выхода — это лестница для выхода, которая открыта наружу и ведет непосредственно наружу здания. Это могут быть сборные наружные металлические лестницы, бетонные лестницы, деревянные лестницы или любые другие конструкции. Раздел IBC 1009, требования к доступным средствам выхода, позволяет наружной лестнице выхода, обслуживающей уровни, отличные от уровня выхода, быть частью доступных средств выхода.

Раздел IBC 1027 касается использования, расположения и отделения от здания наружных лестниц выхода.

IBC Раздел 1027.2 гласит, что наружные лестницы выхода не должны использоваться в качестве элемента необходимых средств эвакуации для помещений группы I-2 (круглосуточные медицинские учреждения). Для людей, не относящихся к группе I-2, наружные лестницы и пандусы должны быть разрешены в качестве элемента необходимых средств эвакуации для зданий, высота которых не превышает шести этажей над уровнем земли или которые не являются высотными зданиями.

Раздел 1027.3 IBC гласит, что наружные трапы и пандусы, служащие элементом необходимых средств эвакуации, должны быть открыты не менее чем с одной стороны, за исключением необходимых несущих колонн, балок, поручней и ограждений. Отверстие может располагаться как по длине, так и по ширине лестницы.

Наружная лестница выхода с открытой стороны

Открытая сторона должна иметь не менее 35 квадратных футов общей открытой площади, примыкающей к каждому уровню пола и уровню каждой промежуточной площадки. Требуемая открытая площадка должна располагаться на высоте не менее 42 дюймов над соседним полом или уровнем площадки.

Раздел 1027.4 IBC гласит, что открытые площадки, примыкающие к наружным лестницам выхода или пандусам, должны быть либо дворами, дворами, либо дорогами общего пользования. Остальные стороны допускается ограждать наружными стенами здания.

В разделе 1027.5 IBC указано, что внешние лестницы и пандусы должны иметь минимальное расстояние противопожарной защиты 10 футов, измеренное под прямым углом от внешнего края лестниц или пандусов, включая площадки, до: соседних участков, других частей здания, других зданий. на том же участке, если наружные стены и проемы соседнего здания не защищены в соответствии с Разделом 705 на основе расстояния противопожарного разделения.

Эта мера предназначена для защиты внешней лестницы в случае пожара.

Раздел 1027.6 гласит, что наружные лестницы и пандусы должны быть отделены от внутренней части здания в соответствии с требованиями Раздела 1023.2. Отверстия должны быть ограничены обычно занятыми помещениями.

Есть несколько исключений из условия отделения от здания. Не требуется для зданий высотой не более 2 этажей над уровнем земли, а для зданий группы Р-3 (небольшие спальные/жилые дома) высотой не более 4 этажей при выходе лестничной клетки непосредственно на уровень.

Ступени наружных лестниц, код

Ступени наружных лестниц должны соответствовать всем общим требованиям к ступеням, изложенным в разделе 1011.5 IBC «Ступени и подступенки». Минимальная глубина протектора должна быть 11 дюймов.

Кроме того, ступени наружных лестниц, являющиеся частью пешеходной поверхности для наружных лестниц, также должны соответствовать разделу 1011. 7.2 IBC для лестничных дорожек для наружного использования.

IBC Раздел 1011.7.2 гласит, что наружные лестницы и наружные подходы к лестницам должны быть спроектированы таким образом, чтобы вода не скапливалась на пешеходных поверхностях.

Ступени и площадки наружных лестниц должны быть спроектированы так, чтобы их можно было легко сливать. Чтобы обеспечить дренаж, проектировщики лестниц могут включать дренажные отверстия в ступени лестницы, использовать наклонные ступени до 2-процентного уклона, использовать открытые подступенки (только для жилых лестниц IBC) или использовать ступени с отверстиями до 1/2 дюйма (до до 1-1/8 «проемов для размещения в промышленных зданиях).

Поручни для наружных лестниц, код

Поручни для наружных лестниц должны соответствовать всем общим требованиям к поручням IBC, изложенным в разделе 1014 «Поручни» и разделе 1011.11 «Поручни».

В разделе 1027.3 IBC указано, что наружные лестницы и пандусы должны быть открыты не менее чем с одной стороны, за исключением необходимых несущих колонн, балок, поручней и ограждений. Открытая сторона может быть по длине или ширине лестницы. Это означает, что для наружных лестниц потребуются ограждения и/или поручни вдоль открытой стороны.

Требования норм и правил для наружных лестничных площадок

Требования норм IBC для наружных лестничных площадок также содержатся в разделе 1011.7.2 IBC в отношении поверхности лестниц для наружного использования.

Раздел IBC 1011.7.2 требует, чтобы внешние лестничные площадки были сконструированы таким образом, чтобы вода не скапливалась на поверхности для ходьбы.

Для обеспечения надлежащего дренажа поверхность площадки наружной лестницы должна иметь уклон до 2 %, иметь дренажные отверстия или использовать материал настила, такой как решетчатая решетка, с отверстиями до 1/2 дюйма (до 1-1/8 дюйма). проемы для использования в промышленных зданиях)

Внешние лестничные перила, код

Внешние лестничные ограждения должны соответствовать всем общим требованиям к ограждениям IBC, изложенным в разделе 1015 Ограждения.

В разделе 1027.3 IBC указано, что наружные лестницы и пандусы должны быть открыты не менее чем с одной стороны, за исключением необходимых несущих колонн, балок, поручней и ограждений. Открытая сторона может быть по длине или ширине лестницы. Это означает, что для наружных лестниц потребуются ограждения и/или поручни вдоль открытой стороны.

Ширина наружной лестницы, код

Как средство выхода, внешняя лестница должна соответствовать всем требованиям, изложенным в разделе 1011.2 IBC по ширине и вместимости.

Минимальная ширина лестницы должна быть 44 дюйма, если только лестница не рассчитана на 50 человек, в этом случае минимальная ширина составляет 36 дюймов. ступени и подступенки лестниц. Высота подступенка лестницы должна быть не более 7 дюймов и не менее 4 дюймов.

Код IRC 2018 для наружных лестниц

Код IRC 2018 для наружных лестниц можно найти в разделе R311 «Средства эвакуации». Этот раздел включает все требования к лестницам, в том числе особые требования к наружным лестницам.

Раздел R311 также относится к разделу IRC R507.2.2, в котором определяются требования к пластиковым композитным настилам для наружного применения, ступеням лестниц, ограждениям и поручням.

Раздел R507.2.2 требует, чтобы наружные настилы, ступени, ограждения и поручни из пластиковых композитных материалов соответствовали требованиям ASTM D7032.

Раздел R507.2.2.1 требует, чтобы пластиковые композитные настилы, ступени лестниц, ограждения, поручни или их упаковка были снабжены этикеткой, которая указывает на соответствие ASTM D7032 и включает допустимую нагрузку и максимально допустимый пролет, определенные в соответствии с ASTM D7032.

Раздел R507.2.2.2 требует, чтобы пластиковые композитные доски, ступени, ограждения и поручни имели индекс распространения пламени не более 200 при испытании в соответствии с ASTM E85 или UL 723, при этом испытательный образец оставался на месте во время испытаний. тест; за исключением пластиковых композитов, признанных негорючими.

Раздел R507.2.2.3 требует, чтобы пластиковые композитные настилы, ступени, ограждения и поручни, содержащие древесину, целлюлозу или другие биоразлагаемые материалы, были устойчивы к гниению в соответствии с ASTM D7032.

Раздел R507.2.2.4 требует, чтобы пластиковые композитные настилы, ступени, ограждения и поручни, содержащие древесину, целлюлозу или другие биоразлагаемые материалы, были устойчивы к термитам в соответствии с ASTM D7032.

Раздел R507.2.2.5 требует, чтобы пластиковые композитные настилы, ступени, ограждения и поручни устанавливались в соответствии с этим кодом и инструкциями производителя.

Крепление наружной лестницы, код

Раздел R311.5 гласит, что внешние площадки, настилы, балконы, лестницы и аналогичные сооружения должны быть надежно закреплены к основной конструкции, чтобы выдерживать как вертикальные, так и боковые силы, или должны быть самонесущими. . Прикрепление не должно осуществляться с помощью ногтей на ногах или ногтей, подлежащих удалению.

Ступени наружных лестниц, код

Ступени наружных лестниц должны соответствовать всем общим требованиям к ступеням, изложенным в разделе IRC R311.7.5.2 Ступени. Глубина протектора должна быть не менее 10 дюймов.

Кроме того, в соответствии с разделом R311.7.5.4 наружные ступени лестниц из композитного пластика должны соответствовать положениям этого раздела и раздела R507.2.2, в котором говорится, что наружные настилы из композитного пластика, ступени, ограждения и поручни должны соответствовать требования ASTM D7032 и настоящего раздела.

Накладки на наружные лестницы, код

Накладки на наружные лестницы должны соответствовать требованиям раздела R311.7.5.

Выступы на ступенях, площадках и полах лестниц должны иметь радиус кривизны на выступе не более 9/16 дюйма или скос более 1/2 дюйма. На лестничных маршах должен быть предусмотрен носовой выступ не менее 3/4 дюйма и не более 1 1/4 дюйма.

Поручни наружной лестницы, код

Поручни наружной лестницы должны соответствовать всем общим требованиям IRC к поручням, изложенным в разделе R311. 7.8 Поручни. Высота поручня должна быть не менее 34 дюймов и не более 38 дюймов. Поручни должны соответствовать требуемому размеру захвата в соответствии с разделом R311.7.8.5. Поручни круглого сечения должны иметь диаметр от 1 1/4 до 2 дюймов.

В разделе R311.7.8.6 указано, что поручни из композитного пластика должны соответствовать требованиям раздела R507.2.2, который требует, чтобы поручни из композитного пластика соответствовали требованиям ASTM D7032.

Наружная лестничная площадка, код

Наружная лестничная площадка должна соответствовать требованиям раздела R311.7.6 Площадки для лестниц. Наверху и внизу каждого трапа должен быть пол или площадка, а ширина, перпендикулярная направлению движения, не должна быть меньше, чем обслуживаемый марш.

Наружное композитное покрытие, используемое для лестничных площадок, должно соответствовать положениям раздела R507.2.2.

Ограждение наружной лестницы, код

Ограждение наружной лестницы должно соответствовать всем общим требованиям IRC Section R312. 1 Guards.

Внешние пластмассовые композитные ограждения должны соответствовать требованиям раздела R317.4, который ссылается на раздел R507.2.2. В соответствии с разделом R507.2.2 внешние пластиковые защитные ограждения должны соответствовать стандарту ASTM D7032.

Наружная лестница, код ширины

В качестве средства выхода наружная лестница должна соответствовать всем требованиям, изложенным в разделе R311.7.1 IRC «Ширина».

Лестницы должны иметь ширину в чистоте не менее 36 дюймов во всех точках над разрешенной высотой поручней и ниже требуемой высоты перемычки.

Подступенок наружной лестницы, код

Подступенок наружной лестницы должен соответствовать требованиям раздела IRC R311.7.5 для ступеней и подступенков. Высота подступенка не должна превышать 7 3/4 дюйма.

Примечание к требованиям ADA к наружным лестницам

Стандарты доступности ADA и требования IBC к доступным средствам эвакуации применяются как к наружным, так и к внутренним лестницам, которые являются частью необходимых средств эвакуации.
