Дома с шатровыми крышами: 100+ фото современные варианты

Содержание

1. Особенности шатровой крыши
2. Достоинства шатровой крыши
3. Стропильная система

При проектировании и строительстве частного дома главным вопросом становится крыша, ее конструкция и обустройство. На данный момент классическим и самым популярным вариантом остается двухскатная конструкция крыши, однако она очень часто выглядит слишком скучно и многих это не устраивает. Двухскатная крыша может разрушить гармонию архитектурного стиля, поэтому дизайнеры и архитекторы разработали более интересные и привлекательные варианты. Одним из них стала крыша шатрового типа, которая манит своими изящными формами. Фактически это четырехскатная симметрическая конструкция, у которой все четыре ската сходятся в одну точку. Изначально может показаться, что и эта крыша достаточно простая, однако, это лишь на первый взгляд, ведь она поражает своей экзотикой и эстетической привлекательностью.

Специалисты по созданию крыш не рекомендуют проектировать и сооружать шатровую крышу самостоятельно, так как для этого требуются специальные строительные навыки и большой опыт. Для того чтобы крыша дома не только выглядела привлекательно, но и справлялась со своей основной функциональной задачей лучше доверить это дело профессионалам. В качестве ознакомления можно изучить стропильную систему шатровой крыши, оценить ее достоинства и недостатки.

Особенности шатровой крыши

Стоит отметить, что конструкция шатровой крыши может состоять не только из четырех скатов, но и из большего их количества, однако, классический вариант предусматривает наличие именно четырех наклонных плоскостей. Число скатов напрямую влияет на геометрическую форму крыши, ее визуальное восприятие. Количество наклонных плоскостей крыши в первую очередь зависит от конструкции частного дома, если он квадратный, то логичнее всего использовать четырехскатную систему, если же дома круглый, то можно использовать шесть или восемь скатов. В случае с шатровой крышей главным условием становится равенство скатов, ведь они должны быть идентичны как по габаритам, так и по своей форме.

Шатровая крыша включает в себя такие элементы:

• Коньковый узел – точка, которая соединяет все стропильные ноги крыши, образуя их вершину.
• Скаты треугольной формы, которые поддерживаются стропилами и образуют поверхность крыши. Угол наклона скатов должен составлять не более 50 градусов, но и не менее 20 градусов.
• Свес – часть крыши, что выступает за пределы здания и защищает его фасад от воздействия внешних факторов в виде снега, дождя и ветра. Для того чтобы свес был функциональным и справлялся со своей задачей он должен выступать за пределы частного дома хотя бы на полметра. Формируется свес с помощью нижней части стропильных ног.
• Кровельный материал. Он служит покрытием для конструкции, защищая стропильную систему крыши от воздействия внешних факторов. Выбор кровельного материала зависит лишь от собственника жилья и его финансовых возможностей. Среди самых популярных кровельных материалов следует выделить: профнастил, металлочерепицу, ондулин, шифер, фальцевую кровлю и сланец.
• Стропильная система – каркас крыши, распределяющий вес на несущие стены здания и его фундамент.
• Водосточная система – совокупность элементов, способствующих естественному оттоку талой воды и снега. Система водостока включает в себя: желоб, водоприемную воронку, фильтры и вертикальные трубы.

Достоинства шатровой крыши

Спроектировать и создать шатровую крышу трудно, однако, если взглянуть на большинство современных построек, то можно заметить, что она очень популярна. Шатровая крыша обладает такими преимуществами:

• Устойчивость к ветрам за счет хороших аэродинамических характеристик.
• Простота в обслуживании. Конструкция крыши продумана таким образом, что на ее поверхности не задерживаются и не накапливаются большие снежные массы, что упрощает процесс уборки ее поверхности.
• Под шатровой крышей с легкостью можно оборудовать комфортную и просторную мансарду. Единственный недостаток – необходимость установки мансардных окон, цена на которые в два раза больше, чем на обычные окна.
• Оригинальный дизайн, привлекательный внешний вид.

Стропильная система

Стропильная система служит каркасом для крыши, является ее основой. В целом выделяют два типа стропильной системы в зависимости от того, как крепятся стропильные ноги: висячая и наслонная стропильная система. Висячие стропила опирают на коньковый узел и мауэрлат, а наслонные имеют еще одну опору на вертикальную стойку, устанавливаемую на внутреннюю сторону несущей стены.

Стропильная система шатровой крыши состоит из таких деталей:

• Мауэрлат. В качестве этого элемента используют деревянный брус, который укладывают на стену. Он служит основанием ската, а значит, от количества скатов зависит число мауэрлатов. Так как это деревянный элемент, то его нужно обработать специальными пропитками и антисептиками. Мауэрлат служит опорой для стропил и равномерно распределяет нагрузку по всему периметру несущих стен. Также можно устанавливать лежень, используемый для внутренних перегородок.
• Коньковый узел – точка, где сходятся верхние части стропил.
• Накосные стропила. Это диагональные деревянные балки, которые образовывают конек и расходятся по углам мауэрлата, образовывая, таким образом, ребра скатов. Нужно учитывать, что их длина гораздо больше, а значит и толщину нужно увеличить, чтобы они не провисали.
• Нарожники – укороченные стропила, которые являются характерной чертой шатровой крыши.
• Центральные стропила.
• Стоки – опора для конькового узла и стропильных ног в виде вертикальных брусьев, применяются лишь для наслонных стропильных систем.
• Ригеля и затяжки. В случае шатровой крыши ригель и затяжка представляют собой небольшие горизонтальные перекладины между соседними стропилами, уменьшающие распирающую нагрузку. Чем ниже располагают затяжку, тем меньше ее толщина и наоборот.
• Подкосы и подпорки – снижают прогиб стропил.
• Обрешетка – основа для кровельного материала. Если используется рулонный кровельный материал, то сооружают сплошную обрешетку из фанеры, если же кровельное покрытие выполнено из профнастила или металлочерепицы, то можно применять решетчатую обрешетку.

Эта запись была размещена в Статьи о кровле. Добавить в закладки постоянная ссылка.

Авторизация

Имя пользователя или email *

Пароль *

Запомнить меня

Забыли свой пароль?

Шатровая вальмовая крыша + фото

Содержание

• Наиболее популярные виды скатных кровель
  • Односкатные крыши
  • Двускатные крыши
  • Вальмовые крыши
  • Купольная и сферическая крыша
• Вальмовая шатровая крыша – достоинства и недостатки
• Вальмовая шатровая кровля – разновидности и примеры
• Особенности устройства шатровой вальмовой крыши
• Заключение

Сложно переоценить важность и значение такого конструктивного элемента здания, как крыша. От ее надежности во многом зависит долговечность здания или сооружения, а также комфортность проживания в нем, если речь идет о жилом доме. Одним из наиболее распространенных видов кровли является вальмовая крыша, которая является универсальной конструкцией и может применяться на зданиях и сооружениях практически любого размера и формы.

Наиболее популярные виды скатных кровель

Все используемые конструкции скатных кровель достаточно просто разделить по количеству скатов.

Односкатные крыши

Конструкция, состоящая из одного ската, что очевидно из названия, образует уклон благодаря опиранию либо на стены разной высоты, либо на несимметричную стропильную систему. Простая и удобная конструкция, позволяющая экономить средства на строительстве. Но ее использование на больших зданиях и сооружениях крайне затруднительно.

Двускатные крыши

Самая распространенная разновидность кровли, очень часто применяемая при строительстве частных домов. Будучи более сложной конструктивно, по сравнению с односкатной, она функционально не проигрывает ей, значительно превосходя в разнообразии возможных вариантов и вдобавок имеет гораздо более привлекательный внешний вид.

Вальмовые крыши

Главной особенностью вальмовой крыши является наличие 4-х скатов. Данный вид крыш также имеет несколько разновидностей:

• классическая вальмовая крыша. Обладает 4-я скатами, два из которых имеют трапециевидную, а два других – треугольную форму. Именно эти два треугольных ската и называются вальмами, а разновидность кровель получила свое название от них;
• полувальмовая крыша. Для нее характерна усеченная форма треугольных скатов. Применяется данная разновидность кровель, как правило, в наиболее ветреных регионах. Полувальмовая крыша обладает прекрасными функциональными характеристиками, но достаточно сложна в изготовлении, кроме того, расход материала для ее устройства выше, чем при других конструкциях;
• шатровая крыша. Разновидность вальмовой кровли, при которой все четыре ската имеют треугольную форму и сходятся в верхней точке. Наиболее часто применяется при возведении зданий и сооружений, в том числе частных жилых домов, которые имеют квадратную форму. Также может применяться при количестве скатов, превосходящем четыре, в случае если строящийся дом имеет форму равностороннего многоугольника. Реже используется, когда основной каркас здания выполнен прямоугольно. Вальмовая шатровая крыша является сложным конструктивным элементом, но в случае ее использования, позволяет добиться прекрасных функциональных и эксплуатационных характеристик при привлекательном и оригинальном внешнем виде;
• ломаная крыша. Особенностью данной разновидности является то, что кровлю образуют вальмы, различающиеся между собой формой и размером. Ломаная вальмовая кровля наиболее сложна для строительства, но выглядит чрезвычайно дорого и роскошно.

Купольная и сферическая крыша

Применяются гораздо реже, чем вышеперечисленные конструкции. Основная область использования – различные церковные сооружения, стадионы. При возведении купольных и сферических крыш применяется стропильная система в виде изогнутого каркаса, а в качестве покрытия – мягкие рулонные и гибкие, оцинкованная сталь, пластиковая черепица, материалы, способные принять форму купола или сферы.

Вальмовая шатровая крыша – достоинства и недостатки

Вальмовая  шатровая крыша имеет крайне привлекательный вид и множество достоинств.

Плюсы использования шатровой вальмовой крыши:

• позволяют использовать создаваемое чердачное помещение в качестве дополнительной полезной площади;
• не подвержены временным деформациям. Достигается особенностями конструкции, обеспечивающей максимальную надежность и долговечность;
• производя утепление кровли, автоматически происходит улучшение теплоизоляции всего здания или сооружения, что позволяет значительно сэкономить на отоплении;
• способность противостоять различным погодным явлениям, в том числе значительным ветровым нагрузкам. Данное свойство становится возможным благодаря относительно низким углам наклона конструкции;
• наличие больших и далеко располагающихся от стен свесов позволяет качественно и надежно защитить фасад от попадания на него нежелательной влаги. Также уже упомянутым далеким выносом обуславливается и привлекательная форма кровли;
• крайнее привлекательный внешний вид, что в сочетании с использованием в качестве покрытия современных материалов придает дому оригинальность и красоту.

Наличие большого количества достоинств вовсе не отменяет того, что некоторые недостатки шатровым вальмовым крышам также присущи:

• более сложная конструкция крыши приводит к тому, что затраты на ее устройство (и на материалы, и на заработную плату рабочих) выше, чем при обычной двухскатной кровле. Частично удорожание компенсируется тем, что присутствует экономия на возведении фронтонов, отсутствующих при данной конструкции крыши;
• наличие скатов со всех сторон несколько сокращает объем пространства чердака;
• наличие мансардных окон, в случае эксплуатируемого чердака, предусматривает их обязательное закрытие во время дождя. При заполнении окнами фронтонов такой потребности не возникает.

Вальмовая шатровая кровля – разновидности и примеры

Несмотря на кажущуюся однообразность шатровых вальмовых кровель, на самом деле это очень универсальная и многогранная конструкция. Ее можно с успехом применять на самых различных по функциональным и конструктивным особенностям зданиях и сооружениях.

Некоторые основополагающие примеры подобных крыш рассмотрены ниже.

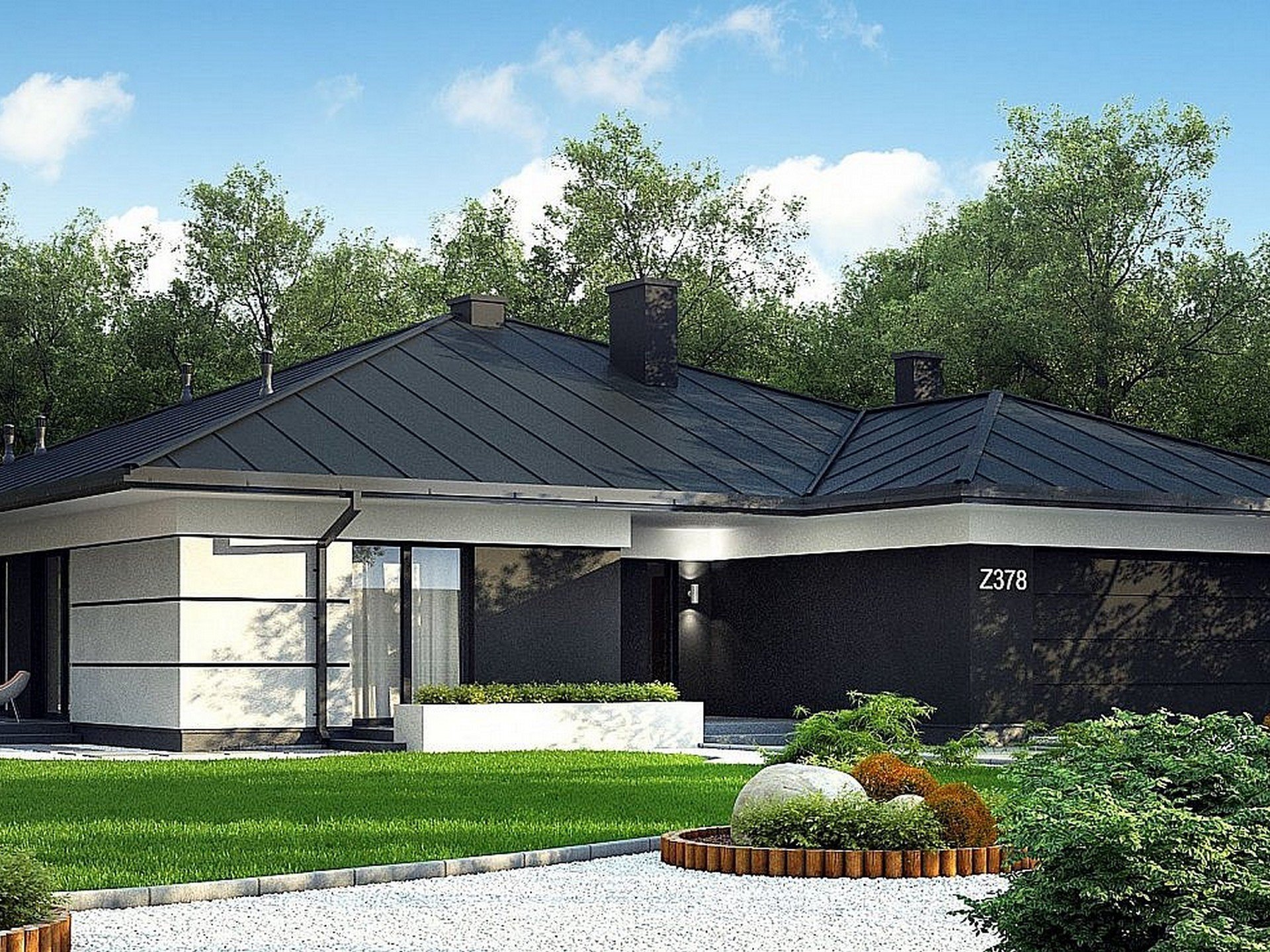

Самый простой и незатейливый вариант показан на следующем фото.

Обычный небольшой жилой дом. Малый угол наклона примененной здесь крыши делает его очертания еще более приземистыми. Это хорошо показывает одно из свойств подобной разновидности шатровой вальмовой крыши – она делает здание визуально более низким, чем на самом деле. Этим качеством частенько пользуются строители мансард, когда требуется сделать так, чтобы дом после возведения мансарды не казался сильно выше соседних.

Но малые углы наклона – не единственный вариант шатровой вальмовой кровли. Пример противоположного свойства – на следующем фото.

Такая конструкция придает зданию прямо противоположные свойства – оно кажется гораздо выше, чем является в действительности. Подобные задачи также зачастую приходится решать строителям и проектировщикам. Очевидно, что и значительной части потенциальных потребителей данное решение также может понравиться.

Достаточно органично вписываются в шатровую вальмовую крышу и различные архитектурные элементы – эркеры, окна различной формы, вентиляционные и печные трубы и многое другое. Часть элементов была на фото выше, следующее фото демонстрирует еще один вариант их сочетания:

Благодаря грамотно вписанному в профиль кровли эркеру, дом моментально приобретает оригинальный внешний вид, значительно выделяясь из числа себе подобных. Современные технологии и материалы, используемые при производстве кровельных систем, с легкостью позволят выполнить любые, гораздо более сложные, чем на данном фото, примыкания различных конструктивных элементов.

Помимо приведенных выше вариантов, особое внимание следует обратить и на то, как органично и внешне красиво может сочетаться вальмовая крыша в форме шатра с кровельными элементами, находящимися на другом уровне по вертикали. Конструктивно и с точки зрения технологии, выполнение таких сопряжений и примыканий также не представляет особых трудностей, достаточно тщательно соблюдать все необходимые технологические процессы. А полученный результат вполне окупит незначительное увеличение затрат на выполнение этих работ. Следующее фото красноречивее любых слов.

Форма шатровой вальмовой крыши может быть использована и на самых простых из всех возможных сооружениях. Пример навеса над автостоянкой приведен на фото.

Данный пример еще раз доказывает, что не бывает слишком сложных или, напротив, слишком простых типов конструкций, бывает лишь правильное и неправильное их применение и использование на практике.

Особенности устройства шатровой вальмовой крыши

При возведении шатровой вальмовой крыши существуют свои особенности и правила, которые должны быть обязательно выполнены для получения надежной и долговечной конструкции:

• использование одной породы дерева для всех элементов стропильной и особенно коньковой системы;
• из-за того, что крыша имеет более крутой, по сравнению с большинством других конструкций угол наклона, размер промежуточных досок принимается 50*150 мм и более;
• короткие элементы, придающие системе большую прочность и надежность, крепятся к угловым элементам стропил, а не к коньку;
• стропильная система должна в обязательном порядке предусмотреть наличие промежуточных (центральных) стропил, крепящихся непосредственно к коньковому узлу. Также должно быть обеспечено их упирание в верхнюю часть обвязки и в коньковый узел.

Очевидно, что конструкция шатровой вальмовой кровли достаточно сложна. Ее самостоятельное выполнение вполне допускается и возможна, но при любом раскладе обязательна разработка проекта или привязка существующей проектной документации к условиям конкретного здания. В противном случае сложно гарантировать надежную и долговечную работу кровли.

Заключение

Вальмовая шатровая крыша – сложный конструктивный элемент здания. Но ее грамотное возведение позволит помимо высочайших функциональных характеристик получить и крайне привлекательный и оригинальный внешний вид зданию или любому жилому дому. Можно с уверенностью утверждать, что все ресурсы, и финансовые, и человеческие, вложенные в возведение шатровой кровли с лихвой окупятся долгим сроком ее службы и удовольствием от проживания в красивом доме.

• Виды крыш частных домов

• Как правильно крыть крышу шифером

• Как крыть крышу профнастилом своими руками

• Устройство кровельного пирога под профнастил

Template:Roof:shape — OpenStreetMap Wiki

Форма крыши

Вы можете охарактеризовать форму крыши здания, используя каталог известных типов крыш.

Другие общие значения.

значение с проблемами

Значение	Комментарий
солонка , double_saltbox , quadruple_saltbox	противоречивых определений и значений слова «солтбокс» в данном контексте. [1] [2]
конический	дубликат конуса
наклон_до	Неясно, наверное, должно быть skillion .
сарай	Односкатная кровля, также пилообразная
gabled_row	Неясно, иногда используется на пилообразной крыше, иногда на остроконечной террасе .

Saltbox — одно значение, противоречащее альтернативному, из DE:OSM-4D/Roof table и некоторых редакторов

Saltbox — одно значение, противоречащее альтернативному, из Simple 3D Buildings и некоторых редакторов

Saltbox house форма крыши согласно

Солтбокс

Другие теги крыши

Ключ	Комментарий
крыша:ориентация = вдоль/поперек	Для крыш с коньком предполагается, что конек параллелен самой длинной стороне здания ( крыша:ориентация = вдоль ). Но его можно явно пометить этим тегом.
крыша:высота =*	Высота здания (т.е. высота фасада) рассчитывается как общая высота здания =* минус крыша:высота =*.
крыша: угол =*	В качестве альтернативы крыша:высота =* высота крыши может быть указана неявно, путем указания наклона сторон (в градусах).
крыша:уровни =*	Количество этажей в пределах крыши, которые еще не учтены в здании :levels =*.
крыша:направление =*	Направление от задней стороны крыши к передней, т. е. направление, в котором смотрит главная поверхность крыши.
крыша:материал =*	Внешний материал крыши. Подходит в сочетании с крышей : цвет =*.
крыша:цвет =*	(доминирующий) цвет крыши. Полезен в сочетании с крышей : материал =*.

Предлагаемые теги

Некоторые крыши (например, квадратных зданий) не могут быть точно смоделированы с помощью простых методов, описанных на этой странице.

В предложениях S3DB предлагаются дополнительные формы крыш, включая расширенные подходы к ручному моделированию (например, ProposedRoofLines или части таблицы OSM-4D/Roof).

Этот раздел представляет собой вики-шаблон, редактируемый здесь.

1. ↑ Некоторыми пользователями/редакторами форма крыши, показанная на этом рисунке, может быть интерпретирована как double_saltbox, тогда как солончак имеет только один верхний край крыши.
2. ↑ Что такое солонка?, Tagged ML, 12 февраля 2020 г.

Дом с большой шатровой крышей / Бюро архитектуры и дизайна Наои

Дом с большой шатровой крышей / Бюро архитектуры и дизайна Наои

© Hiroshi Ueda

+ 12

• Архитекторы:
  Naoi Architecture & Design Office

• 617 м²
• ГодГод завершения этого архитектурного проекта
  Год:

  2013

• Фотографии

  Фотографии: Хироси Уэда

• ПроизводителиБренды продуктов, использованных в этом архитектурном проекте

  Производители: Louis Poulsen, Grohe, Miele, Cera Trading, Chaffwall, ENDO Lighting Corporation, Lixil Corporation, Panasonic, Seagull IV, Shigeru, VALVO 90 005

• Дизайн интерьера:

  Бюро архитектуры и дизайна Наои

• Ландшафтный дизайн:

  Бюро архитектуры и дизайна Наои

Раздел

Текстовое описание предоставлено архитекторами. Это дом для семьи из четырех человек, расположенный на одном из участков, выставленных на продажу в недавно застроенном районе в «сатояма» или полуестественных лесах. Земельный участок слишком велик для простой программы, запрошенной клиентом: частный дом с гаражом на две машины.

© Хироши Уэда

Пользуясь большой площадью участка, мы предложили просторный одноэтажный дом, открытый окружающему пространству, на основе дизайнерской концепции «соединение пространства с природой». Участок выходит на две улицы с южной и северной сторон, по обеим границам заборы не установлены. Парадные дворы с обеих сторон визуально служат публичным парком, хотя и недоступны для посторонних.

© Hiroshi Ueda

Дом состоит из открытого квадратного плана, пересекаемого гостиной посередине, а главная спальня, ванная комната, столовая/кухня и кладовая расположены вдоль обеих внешних зон. Пространство гостиной простирается горизонтально через «энгава» (или промежуточное пространство, похожее на веранду, расположенное между интерьером и экстерьером) наружу. Жилое пространство, которое при необходимости можно свободно разделить с помощью раздвижных дверей, обеспечивает соответствующую степень уединения и одновременно ощущение единения, как в традиционных японских домах.

© Hiroshi Ueda

Секция напоминает традиционный народный дом, состоящий из одноэтажного жилого помещения с мансардой, покрытой большой шатровой крышей. Вся южная сторона шатровой крыши представляет собой большое смотровое окно, из которого открывается прекрасный вид на небо. С северной стороны можно любоваться деревьями и солнечным светом в саду под низкими карнизами.

© Hiroshi Ueda

Большая шатровая крыша, являющаяся главной особенностью дизайна, состоит из деревянных балок и стропил, поддерживающих простую и символическую форму.

© Hiroshi Ueda

Большая крыша может быть спроектирована как дань уважения горе в природном ландшафте, которая была утрачена в процессе разработки. Тем не менее, мы ожидаем, что этот дом станет хорошим источником вдохновения для создания лучшего сообщества, предлагая комфортную среду обитания, в которой люди и природа сосуществуют, чтобы сделать жизнь комфортной под большой крышей.
