Разводка системы водоснабжения, какие цели выполняет
- Тройниковая схема
- Коллекторная схема
Разводка труб водоснабжения имеет важное значение для правильной работы водопроводных систем и получения комфорта потребителей.
Сейчас все более и более усложняются инженерные сантехнические системы и появляется множество элементов, которые чувствительны к напору воды. А в больших квартирах и частных домах зачастую количество санузлов не ограничивается одним, из-за чего возрастает нагрузка на всю водопроводную систему.
Поэтому грамотно спроектированная разводка воды позволяет решить задачу правильной работы всех сантехнических и бытовых приборов.
Схемы и возможные варианты системы разведения ХВС и ГВС
Существует бесконечное множество вариантов разведения водопроводных систем, все зависит от запланированного размещения сантехнических приборов.
Как основа применяются две схемы разводки воды — тройниковая (последовательная) или коллекторная. Рассмотрим каждую в отдельности.
Тройниковая система разводки воды
Довольно распространённая схема разводки ХВС и ГВС. При такой схеме от стояков или водонагревателя (бойлера, котла) к местам расположения сантехнических приборов проводится одна магистральная труба, от которой при помощи тройников делаются отводы к местам потребления воды (краны, душ, унитаз, биде, посудомоечная или стиральная машина).
Схематически это выглядит следующим образом:
Тройниковая или последовательная разводка трубопроводов очень часто применяется в квартирах или коттеджах, где проживает небольшое количество людей и имеется 4-5 точек потребления.
Преимущества тройниковой разводки воды:
- требуется небольшое количество труб и фитингов;
- довольно низкая стоимость;
- компактность;
- простота монтажа.
Недостатком такой системы является невозможность обеспечить равномерное давление в системе при использовании нескольких приборов, в самой удаленной точке напор воды будет значительно меньше.
А современные сантехнические приборы, такие как душевые боксы, которым необходимо постоянное давление воды попросту не будут работать.
Поэтому для современных систем, для квартир, где много сантехнических приборов, и частных домов целесообразно применять коллекторную разводку.
Коллекторная система разводки водопровода
Для этого применяется такой вид сантехнической арматуры как коллектор (распределительная гребенка), который устанавливается на вводе водопровода. А подведение труб производится непосредственно к каждой точке потребления воды.
При этом коллектор имеет один центральный ввод и различное количество выводов (обычно от 2 до 12). При этом количество выходов на коллекторе подбирается с учетом всех точек потребления (рукомойники, краны, душ, стиральная, посудомоечная машины и т.д.).
Преимущества коллекторной разводки воды:
- Равное и оптимальное давление в распределительных трубопроводах;
- Температура воды во всех точках одинакова, даже если одновременно открыты все краны;
- Точки потребления независимы, а все краны управления системой находятся в одном месте;
- Равномерное распределение потоков по каждому потребителю, без потери давления;
- Большая пропускная способность распределительных патрубков;
- Минимальный риск поломок, так как от коллектора проходит одна цельная труба;
- Значительно упрощается и оптимизируется монтаж трубопроводных систем.
Как и в тройниковой системе коллекторная схема имеет свои недостатки. Для размещения коллектора необходимо организовать монтажное место, а если коллектор необходимо спрятать, то без коллекторного шкафа не обойтись. Коллектор имеет определенную стоимость, и количество труб значительно больше, чем при тройниковой схеме, что приводит к удорожанию всей водопроводной системы.
Тем не менее, простота обслуживания и получаемый комфорт компенсируют затраченные средства. Поэтому все чаще и чаще применяется коллекторная схема разводки воды.
Материалы необходимые для проектирования тройниковой и коллекторной системы
Трубы — для разводки водопровода как в квартире, так и частном доме, применяются полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена.
Шаровые краны — позволяют при необходимости полностью перекрывать как всю систему в целом, так и каждый отдельный элемент.
Фильтр — защищают систему водоснабжения от попадания различных примесей.
Обратный клапан — пропускает воду только в одном направлении.
Редуктор давления — очень важный элемент, который уменьшает и стабилизирует давление в системе водопровода на входе в квартиру или частный дом.
Фитинги — соединительный елемент трубопроводов, который необходим для разводки воды, особенно при тройниковой схеме.
Коллектор для воды — это основной элемент коллекторной схемы, отвечающий за равномерное распределение воды для всех элементов системы.
Выводы
Если у Вас обычная квартира с небольшим количеством точек потребления можно сделать тройниковую разводку воды. При большом количестве сантехнических приборов и в частных домах целесообразно применять коллекторную разводку воды, так как вся система водоснабжения будет работать самым эффективным образом.
Какой бы схеме разводки водоснабжения Вы не отдали бы предпочтение, в нашем интернет-магазине Вы сможете купить трубы, шаровые краны, фитинги и распределительные гребенки для воды известных европейских производителей, разместив заказ через корзину или обратившись к нашим менеджерам по телефону.
Супермаркет Фитингов предлагает широкий выбор комплектующих для разводки ХВС и ГВС в квартире или частном доме.
Водопровод в частном доме — схемы, разводка, трубы
Посмотрите, водопровод в частном доме — реализуется по самой простой схеме.
Водопровод в частном доме в условиях современного города или поселка – это не прихоть, а насущная необходимость. Чтобы иметь возможность постоянно проживать в своем жилище и удовлетворять все естественные потребности – питьевая вода, мытье посуды, гигиенические процедуры зимой и летом – водопровод в частном доме должен быть правильно спроектирован и грамотно реализован.
Чтобы не быть голословным, расскажу, как я рассчитывал и монтировал подачу воды в дом на своем участке. Про то, какой должна быть скважина, как ее бурить и каким должен быть хороший дебет – читайте новые статьи на нашем сайте.
Сегодня же остановимся на следующих вопросах:
- какой должна быть схема водопровода в частном доме,
- как рассчитать трубы и оборудование для подачи воды в дом,
- как сделать разводку водопровода в частном доме по одному этажу и по двум этажам (включая мансардный утепленный этаж).
Небольшое отступление. Почему я все время говорю о том, что мы рассматриваем «водопровод в частном доме»? Потому что схема водопровода в частном доме кардинально отличается от того, как происходит подача воды в дом в пять или девять этажей в обычном городе.
Чем отличается водопровод в частном доме?
Во-первых, обычно у каждого индивидуального строения в поселке или городе есть собственный источник воды – колодец, скважина или собственная насосная станция от открытого водоема.
Самая простая схема водопровода — на основе насосной станции — из колодца.
Схема и состав простейшей системы водоснабжения — неглубокая скважина и насосная станция.
Во-вторых, воду в частном доме приходится поднимать обычно не выше второго этажа.
И, в-третьих, давление в сетях водоснабжения индивидуального дома обычно составляет 2-3 атмосферы, в то время как в городских сетях водоснабжения рабочее давление составляет 6 бар (примерно 6 атмосфер), а гидроудары в ночное время могут достигать величин в 12 бар.

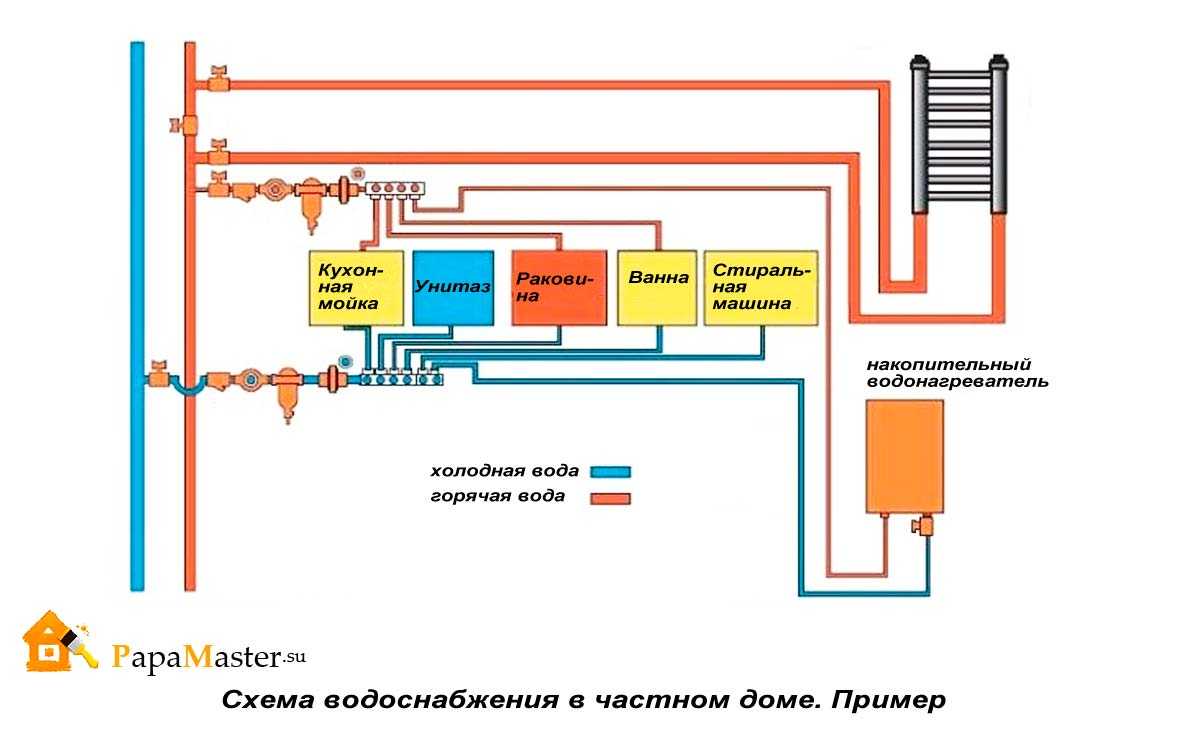

Схема водопровода в частном доме
Итак, обычная, я бы сказал «типовая» схема водопровода в частном доме. Начинается все со скважины или с колодца – индивидуального водного узла. В скважине или колодце происходит забор воды (через погружной насос или насосную станцию).
Далее водопровод идет (обычно под землей на глубине ниже глубины промерзания почвы для данного региона) в дом. Вход осуществляется через подвал или цокольный этаж либо через утепленный цоколь.
Особенно следует коснуться вопроса утепления водопроводных труб в доме, так как самый критичный для промерзания узел – это ввод водопроводных труб от скважины в дом. В этом месте трубы «покидают» землю (температура +4С) и идут по открытому воздуху (температура зимой до -40С) до входа в утепленное перекрытие первого этажа.
Труба от скважины идет ниже уровня промерзания грунта и утепляется на входе в цоколь.
Далее вода подводится к узлу контроля и водяному аккумулятору.
Узел контроля обычно состоит из двух реле – реле давления и реле сухого хода (по крайней мере, так сделано у меня в моей схеме).
Реле сухого хода отвечает за то, чтобы насос не работал без воды – когда при откачке уровень воды в скважине понижается. Реле давления отвечает за постоянный напор воды в трубах.
При понижении давления ниже установленного реле давления включает насос через пускатель. При повышении давления выше установленного уровня реле давления выключает насос.
Схема подключения реле и гидроаккумулятора.
Водяной аккумулятор (гидроаккумулятор) поддерживает стабильность давления в системе – исключает частое включение насоса в скважине и компенсирует гидроудары в системе. Такая схема водопровода в частном доме позволяет держать постоянное давление в 2-3 бар, хотя вы можете поставить у себя и 4-5 бар и даже 6.
Давление в водопроводе выше 6 бар считает критическим и многие водоразборные устройства (краны, колонки и бойлеры) не рассчитаны на постоянную работу при давлении, превышающем 6 бар.
Еще раз напомню, что бар примерно равен 1 атмосфере.
Далее через систему труб вода поступает на точки водоразбора – давайте рассмотрим, как может быть реализована разводка водопровода в частном доме.
Разводка водопровода в частном доме
Чтобы схема водопровода в частном доме была максимально эффективной, следует грамотно довести трубы до потребителей – до точек водоразбора. К таким точкам относятся краны смесителей в умывальниках, душе и ванне, бачки сантехники, а также прочие потребители – мойки высокого давления, оросители, посудомоечные и стиральные машины.
Какую схему водоснабжения реализовать у себя – глухую (конечную) или замкнутую с циркуляцией – каждый хозяин решает сам.
- В первом случае к каждой точке водоразбора (крану или душу) вы подводите трубу с холодной и горячей водой. И кран является крайней точкой. Это глухая схема. Ее плюс в простоте исполнения. Минус – приходится ждать, пока горячая вода дойдет «в тупик» от нагревательного прибора – иногда до 30 секунд (время зависит от расстояния смесителя до бойлера).
- Во втором случае организовывается замкнутая схема, по которой циркулирует вода (обычно это делают только с веткой горячего водоснабжения). В этой схеме в «кругу» водяного обращения подключают отводки с точками водоразбора. Вода «идет мимо» точек, температура ее постоянна. Плюс этой схемы в том, что вы сразу получаете горячую воду нужной температуры – сразу после того как откроете кран смесителя. Минус этой схемы в том, что вам нужен будет циркуляционный насос (наподобие того, что стоит в закрытой системе отопления) на каждую замкнутую линию – ХВС и ГВС.
Лучше всего реализовать комбинированную схему разводки водопровода в частном доме – ХВС делается по глухой схеме, ГВС делается по замкнутой схеме с циркуляционным насосом.
Естественно, что к приборам, самостоятельно греющим воду – посудомоечным и стиральным машинам – ведется только линия ХВС.
О том, как грамотно реализовать схему получения горячей воды в частном доме – читайте отдельную статью на нашем сайте.
Вопрос этот объемный, и чтобы не мешать все в кучу, мы вынесли его в отдельную статью.
Прокладка водопровода в частном доме
Коснемся, напоследок, такого вопроса, как прокладка водопровода в частном доме. В рамках этого вопроса хотелось бы рассмотреть следующие моменты – какие трубы использовать, как осуществлять крепление труб и где размещать водопроводные приборы.
Лучше всего использовать для прокладки водопровода в частном доме полипропиленовые трубы. Даже в многоэтажном строительстве их сейчас используют, а в малоэтажном – это самый оптимальный вариант. Наряду с металлопластиковыми трубами «полипропилен» — наиболее часто используемый материал для прокладки водопровода в частном доме.
Полипропиленовые трубы легко паять, они дешевы, фитинги и запорную арматуру к ним легко купить даже в самых отдаленных местах. Кроме того, в отличие от металлических труб, полипропиленовые трубы выдерживают непродолжительное замерзание водопровода, что очень полезно в случае кратковременной аварийной ситуации.
Полипропиленовые трубы легко паять — таблица для пайки труб разных диаметров.
Крепление труб лучше всего делать к стене, а не прокладывать их по полу на любых этажах вашего жилища. Это позволит иметь к трубам доступ в случае ремонта или в случае переделки. Если вы решите поменять схему водопровода в доме, то вам будет легче это сделать, если трубы идут по стенам над уровнем пола.
И, конечно же, не следует наглухо зашивать трубы в короба из ГКЛ или замуровывать их в кладке или штукатурке в местах их поворотов или в местах соединения их фитингами. В случае протечки вам придется разобрать это место, а затем придется заново делать чистовой ремонт.
Провести водопровод в частный дом – это еще не все. Нужно грамотно расположить приборы на его протяжении.
Группу контроля и гидроаккумулятор лучше всего установить прямо на входе трубы в дом – на первом этаже или в утепленном подвале.
Любые водонагревательные приборы – накопительные или проточные – лучше всего устанавливать как можно ближе к большим точкам водоразбора – смесителям в душе и ванне.
Бойлер косвенного нагрева (БКН) вам придется увязать со схемой системы отопления. Обычно БКН ставится недалеко от котла – в котельной. Хотя бойлер может быть установлен и в любом другом месте системы отопления. Однако самая горячая вода всегда на выходе из теплогенератора – котла в системе отопления.
Система фильтров, ответственная за очищение и нормализацию воды, должна быть установлена на входе водопровода в дом – сразу после группы контроля и «в ответ» к водяному аккумулятору. Про фильтрацию воды из скважины или колодца читайте отдельную статью на нашем сайте.
5 типов водонагревателей
Когда речь заходит об основных бытовых приборах, водонагреватель, безусловно, находится в верхней части списка. И все же большинство домовладельцев воспринимают их как должное… пока они вдруг не увидят, какой была бы жизнь без них. Попробуйте представить себе приятный расслабляющий душ в конце дня — и вы застряли в холодной воде. Одной этой мысли, вероятно, достаточно, чтобы немедленно отправить вас в подвал или гараж, чтобы посмотреть, в каком состоянии находится ваш водонагреватель.
0003
Это также может вас заинтересовать: Сколько стоит замена водонагревателя?
Если вы решили, что пришло время заменить водонагреватель, вы, возможно, не знали, что есть несколько вариантов на выбор. Хотя это может показаться ошеломляющим, это может быть прекрасное время, чтобы пересмотреть потребности вашей семьи и выбрать более эффективный стиль для вашего дома.
Вот пять наиболее распространенных стилей.
Обычный баковый водонагреватель
Обычные водонагреватели на сегодняшний день являются наиболее распространенным типом водонагревателей на рынке. Эти водонагреватели состоят из изолированного резервуара, обычно вмещающего от 20 до 80 галлонов воды, который нагревается с помощью природного газа или электричества. Когда вы включаете горячую воду, скажем, на кухне, в ванной или в любом другом приспособлении, вода подается по трубе, которая выходит из верхней части бака. После того, как вода использована, бак снова наполняется холодной водой и нагревается до уровня, установленного домовладельцем.
В то время как обычные водонагреватели с резервуаром надежны и долговечны, один из их основных недостатков заключается в том, что после того, как горячая вода в резервуаре будет использована, у вас останется только холодная вода, пока резервуар не сможет нагреть больше.
Проточный водонагреватель
Как видно из названия, проточный водонагреватель нагревает воду без бака. Вместо бака перегретые змеевики наполняются водой и при необходимости передают это тепло воде. В то время как обычный баковый водонагреватель имеет тенденцию заканчиваться горячей водой после длительного использования, безбаковый водонагреватель будет продолжать подавать горячую воду до тех пор, пока она вам нужна. Тем не менее, безрезервуарные водонагреватели бывают разных размеров, поэтому важно найти правильный размер для вашего дома. Тот, который слишком мал, не сможет справиться с потреблением воды, в результате чего вода будет теплой или даже холодной. Кроме того, более крупные водонагреватели без бака лучше всего работают при питании от природного газа, поскольку те, которые питаются от электричества, могут значительно увеличить потребление электроэнергии в вашем доме, что приведет к дорогостоящим счетам за электроэнергию.
Другие статьи по теме:
- Почему мой проточный водонагреватель стучит?
- Как смыть безбаковый водонагреватель: руководство из 7 шагов
- Безтанковая работа? Решите, подходит ли безбаковый водонагреватель для вашего дома
- Как установить безбаковый электрический водонагреватель: руководство из 10 шагов
- Сколько стоит проточный водонагреватель?
——————————————-
Солнечный водонагреватель
Водонагреватели на солнечных батареях, работающие от установленных на крыше солнечных панелей, являются, пожалуй, наиболее энергоэффективными водонагревателями. Когда панели заряжены, энергия направляется в замкнутую систему, состоящую из теплопроводного материала, которая нагревает воду в резервуаре. Как вы можете себе представить, этот тип водонагревателя лучше всего работает в районах с солнечным теплым климатом. Тем не менее, даже в этом лучшем случае обогревателю требуется резервный источник энергии, чтобы эффективно работать в пасмурную погоду.
Конденсационный водонагреватель
Конденсационные водонагреватели внешне похожи на обычные баковые водонагреватели, но для нагрева воды используют тепло, выделяемое выхлопными газами системы природного газа. Газовые пары передают тепло через змеевик, расположенный на дне резервуара. Если в вашем доме в качестве основного источника энергии используется природный газ, использование конденсационного водонагревателя может быть идеальным решением для нагрева воды; поскольку система использует выхлоп природного газа вашего дома, используется очень мало дополнительной энергии.
Тепловой насос или гибридный водонагреватель
Другим типом водонагревателя, который может помочь сэкономить деньги на счетах за электроэнергию, является водонагреватель с тепловым насосом. Иногда его называют гибридным водонагревателем. Этот тип нагревателя использует тепло воздуха и земли для нагрева воды; электричество используется только для передачи тепла воде. Вообще говоря, водонагреватели с тепловым насосом потребляют до 60% меньше электроэнергии, чем обычные водонагреватели, но обычно они больше и требуют большего воздушного пространства вокруг водонагревателя.
Их также необходимо будет установить в помещении с избыточным теплом, например, в топочной, чтобы максимизировать их эффективность. Точно так же эти водонагреватели не будут хорошо работать в слишком холодном помещении.
Экономия энергии… и денег
Системы горячего водоснабжения
Проектирование системы горячего водоснабжения может осуществляться в следующем порядке:
- Определение потребности потребителей в горячей воде — количество и температура
- Выбрать тип, мощность и поверхность нагрева водонагревателя или теплообменника
- Выберите котел
- Проект схемы трубопроводов и размер труб
Потребность в горячей воде — количество и температура
Горячая вода обычно подается к арматуре и ее потребителям по 50-60 o C .
Для столовых и профессиональных кухонь часто требуются температуры 65 o C , чтобы соответствовать гигиеническим стандартам. Не следует хранить горячую воду при температуре ниже 60 o C (140 o F) во избежание риска заражения легионеллой.
Там, где по соображениям безопасности необходимы более низкие температуры, например, в детских садах, центрах для инвалидов и т. д., температура горячей воды не должна превышать 40 — 50 или С . Следует проявлять особую осторожность, например, регулярную дезинфекцию фитингов, чтобы избежать заражения легионеллой.
Внимание! Горячая вода может храниться при более высоких температурах и понижаться до более низких температур подачи путем смешивания с холодной водой в смесительных клапанах. Хранение горячей воды при более высоких температурах увеличивает общую производительность системы и снижает потребность в объеме хранения.
Температура горячей воды
| Потребитель | Температура ( o C) |
|---|---|
| Душ | 43 |
| 40 | |
| Туалет — бритвенный | 45 |
| Баки | 43 |
| Прачечная, коммерческая | до 82 |
Некоторые типичные конфигурации водонагревателей:
Водонагреватель — Однотемпературный
Вода нагревается и хранится в том же накопительном баке при той же температуре, что и подается потребителям.
Водонагреватель — двухтемпературный со смесительным клапаном
Вода нагревается и хранится в том же накопительном баке при более высокой температуре, чем подается большинству потребителей. Горячая вода смешивается до температуры потребителя с холодной водой перед подачей на арматуру.
Водонагреватель — двухтемпературный с подпиточным баком
Вода нагревается и хранится при температуре потребителя перед подачей обычным потребителям. Вода из этого хранилища подается в другой нагреватель и резервуар для хранения, где вода нагревается до более высоких температур перед распределением.
Количество горячей воды определяется количеством жильцов и их потребительскими привычками. Время очень важно, так как потребление меняется в течение дня.
Максимальная подача тепла
Аккумулятор горячей воды — объем бака — уменьшит требуемую максимальную подачу тепла. Подвод тепла к системе с аккумулятором можно рассчитать как:
H = c p V (q 2 — q 1 ) / t (1)
где
H = тепло (электро)снабжение ( кВт)
В = объем накопленного аккумулятора (литр)
c p = удельная теплоемкость воды (4,19 кДж/кг o C)
q 1 = температура холодной питательной воды ( o C)
q 2 = температура горячей воды ( o C)
t = доступное время для нагрева накопленного объема (сек)
Пример — Требуемая мощность для аккумулятора горячей воды
Аккумулятор с 200 литров наполнен холодной водой с температурой 5 o C.
Электроэнергия, необходимая для нагрева воды до 50 o C в 5,5 часов можно рассчитать как:
H = (4,19 кДж/кг o C) (200 литров) ((50 o C ) — (5 или C)) / ((5,5 часов) (3600 с/час))
= 1,9 кВт
Что близко к типовой мощности ТЭНов в аккумуляторах ГВС для нормального потребления .
Объем аккумулятора
Экв. (1) можно изменить, чтобы выразить накопленный нагретый объем, если известна мощность теплоснабжения и доступное время для нагрева: 177 — q 1 )) (1b)
где
H 9017 6 a = доступное теплоснабжение (кВт)
t a = доступное время нагрева (сек)
С проточным нагревателем без аккумулирующего водонагревателя — подвод тепла можно рассчитать как: 176 1 ) (2)
где
v = требуемый объемный расход (л/с)
э потребляет
0,05 л/с горячей воды.
Накопительного бака нет, вода постоянно нагревается от 5 o C до 50 o C . Требуемая мощность для нагрева воды может быть рассчитана как
H = (4,19 кДж/кг o C) (0,05 л/с) (( 50 o C ) — ( 5 о C ) )
= 9,4 кВт
Такая высокая потребность в мощности, как правило, слишком велика для обычных бытовых электрических систем и является основной причиной широкого использования электрических аккумуляторов горячей воды.
Преимущество аккумулятора – стабильная температура горячей воды. Модулирование большого источника питания может привести к недопустимым колебаниям температуры, особенно заметным в душевых.
Типовой объем хранения горячей воды
Типовой объем хранения горячей воды для систем электрического или газового отопления в зависимости от количества жильцов в доме:
Поверхность нагрева
Требуемая поверхность нагрева теплообменника может быть рассчитана как:
A = 1000 H/k q м (3)
, где
A = поверхность нагрева (м 2 )
H = мощность нагрева (кВт )
k = общий коэффициент теплопередачи (Вт/м 2 K)
q m = среднелогарифмическая разность температур (K)
Коэффициенты теплопередачи зависят от
- материалов, используемых в теплопередающих поверхностях
- конструкции теплообменника — турбулентный или нетурбулентный поток
- типа жидкостей — их вязкости и удельной теплоемкости
Котел
Котел с правильной мощностью должен быть выбран из каталогов производителей, где
Мощность котла = Теплопроизводительность водонагревателя + запас прочности (обычно 10 — 20%)
Конструкция трубопровода, схема и размер трубы
Максимальный объемный расход через патрубки к арматуре и другому оборудованию определяется максимальной потребностью каждого потребителя.
