Схема подключения горячей воды в частном доме: как сделать горячую воду своими руками

admin

Содержание

Системы и схемы водоснабжения частного дома – установка и подключение водоснабжения

Вода — атрибут жизни. Горожане используют сотни литров воды в день: для питья и приготовления пищи, принятия ванны и душа, во время влажной уборки комнат, полива растений и чистки обуви. Работа посудомоечной и стиральной машинки-автомат также невозможна без воды. Если для жителей города централизованное водоснабжение — привычная вещь, то при строительстве коттеджа загородом разработка и реализация системы водоснабжения ложится на плечи собственника.

Виды систем водоснабжения

Еще 30-40 лет назад частные дома в райцентрах и крупных поселках не имели развитых инженерных сетей. Ванну заменяла баня, туалет находился за сенями или на улице, одежду стирали в проруби и на плотине, а воду для питья носили на коромысле из ближайшего колодца или родникового ключа. Однако времена тяжелого физического труда на деревне ушли в небытие. Сегодня существует как минимум четыре способа обеспечить дом автоматической подачей воды для питья и хозяйственных нужд.

Центральное водоснабжение

Централизованное водоснабжение (ЦВС) — самый простой способ подключения водоснабжения частного дома, который доступен жителям коттеджных поселков, пригородов и деревень с развитой инфраструктурой. Он заключается в подключении трубопровода к водной магистрали. Для врезки трубы в централизованную ветку необходимо обратиться в организацию по контролю за эксплуатацией местного водопровода. Ее сотрудник предоставит технические характеристики, в которых будет зафиксировано место присоединения, глубина залегания водопровода, диаметр сечения трубы и уровень давления.

На практике ЦВС имеет свои плюсы и минусы. Главными преимуществами являются малая стоимость ресурса и независимость центрального водоснабжения от электричества. Недостатки такой системы — малый напор в часы-пик, а также необходимость в дополнительной очистке воды из-за возможного содержания хлора, извести, железа и других вредных элементов.

Колодец

Колодец — исторический метод добычи воды, пригодной для питья и приготовления пищи. Колодезный уровень находится в диапазоне от 4 до 15 метров и совпадает с глубиной водоносного слоя. Для обеспечения семьи из трех человек водой средний запас колодца должен составлять 200 литров. Из-за риска попадания грунтовых вод за стенки колодца качество воды может быть низким.

Система водоснабжения частного дома из колодца имеет важное достоинство —возможность ручного забора воды при возникновении аварии на электросетях. Для этого используется обычное ведро и канат. При небольшой стоимости обустройства шахты колодца срок эксплуатации источника составляет около полувека, что значительно больше, чем у артезианской скважины.

Тем не менее, перед копкой колодца необходимо провести предварительный анализ воды. Кроме того, в силу низкого дебита, колодец не подходит для дома из СИП-панелей, в котором будет жить большая семья с детьми.

Скважина «на песок»

Скважина «на песок» — нечто среднее между традиционным колодцем и артезианским аналогом. Конструкцию также называют абиссинской скважиной. Ее дно находится на уровне верхних водоносных слоев песчаного горизонта, который расположен под массивным слоем суглинка, фильтрующего грунтовые воды. Глубина ямы может достигать 50 метров — в разных регионах это значение варьируется в широком диапазоне.

Нередки случаи, когда бурильщики попадают на русло подземного ручья на глубине уже 12-15 метров. Такая скважина особенно хороша, так как чистый поток, проходящий сквозь гальку, не забивает трубу и фильтры песком. Средний запас воды скважины «на песок» составляет порядка 500 литров, а срок службы зависит от количества и фракции зерен горных пород в месте забора и может составлять от 5 до 20 лет.

Артезианская скважина

Артезианская скважина — источник воды в известняковых и скальных породах. Глубина залегания может достигать 200 метров. Эта вода намного качественнее и полезнее воды в верхне-четвертичных песках и земле под суглинками, а ее запас практически не ограничен.

Минимальный дебит при водоснабжении частного дома из артезианской скважиной составляет 10 кубометров в час и легко достигает показателя в 50 м3/ч. Термальный источник может снабдить водой коттеджный поселок, коллективную систему водоснабжения и орошения садов, а также подавать воду на местные предприятия. При этом данный метод забора воды не требует оборудования для транспортировки и подогрева воды ввиду высокого давления и температуры под землей.

Преимущества артезианской скважины — высокая производительность, чистейшая вода и срок службы до 50 лет. Из недостатков можно отметить высокую стоимость работ и необходимость регистрации скважины в УФРС, так как известняковый водоносный слой является стратегическим запасом государства.

Схема водоснабжения

Любая схема водоснабжения частного дома имеет базовые элементы:

  • Источник воды — колодец или скважина.
  • Насос — устройство для подъема и транспортировки воды из источника.
  • Гидроаккумулятор — прибор для создания давления в системе.
  • Фильтры грубой и тонкой очистки — приборы для двухэтапной фильтрации воды.
  • Водогрейное оборудование — котел для обеспечения горячего водоснабжения.
  • Коллектор — система развязки холодной и горячей воды.

Монтировать оборудование лучше всего летом в сухую погоду. Минимальный уровень воды в теплые дни уменьшает шанс ошибиться с расположением водоносного слоя. Кроме того, летом грунт становится более мягким, что облегчает рытье траншеи.

Колодец

Если вы остановили свой выбор на традиционном колодце, обязательно возьмите пробы колодезной воды у ближайших соседей, проведите лабораторный анализ и в случае положительного результата приступайте к поиску оптимальной локации. Для нахождения водоносной жилы можно использовать дедовский метод наблюдения за объемом росы на заре с мая по октябрь. На основании полученных данных составляется диаграмма и определяется точка с наибольшим объемом воды.

Важно помнить про санитарные ограничения. В радиусе 50 метров от будущего колодца не должны располагаться зона выброса сточных вод, туалеты, компостные и выгребные ямы. Установка колодца для водоснабжения частного дома вблизи коттеджа или бани может привести к вымыванию песка из плавуна и разрушению фундамента.

После определения оптимального места для колодца необходимо заказать инженерный проект и приступать к рытью шахты. Ее диаметр должен быть равен длине сечения железобетонного кольца с запасом 20-40 см. Копать яму лучше всего обычной лопатой. Остановиться нужно в тот момент, когда бетонное кольцо, положенное в яму, будет выступать примерно на 10 см.

Когда все условия выполнены, бетонное кольцо устанавливается в яму. На его торец кладется три монтажных скобы. Затем процесс копки продолжается, грунт поднимается наверх при помощи емкостей на канатах. Первое кольцо опускается вниз, а на его место кладется второе. В нем предварительно просверливается отверстие для трубопровода диаметром на 50% больше сечения трубы.

Операция повторяется снова и снова, пока в колодец не начинает прибывать вода из родничков. Обычно это случается после установки 6-8 кольца. В этот момент необходимо задействовать насос, так как движение воды уже интенсивное. Пока прибор откачивает воду и песок, проделывается углубление в грунт на глубину 40-50 см.

После выемки грунта шахту колодца оставляют закрытой на сутки. За этот период времени колодец должен заполниться водой на 100-150 см. Только после этого на дно укладываются некрупные камни и щебень толщиной 30-50 см для естественной фильтрации жидкости. Люфты меж кольцами затягивают цементно-песчаным раствором.

Подключение насосной станции к колодцу

Для поднятия воды в доме или прогреваемом подсобном помещении устанавливают насосную станцию. Ее соединяют с колодцем по трубам, которые укладывают в траншею ниже глубины промерзания грунта. Если траншея ровная, можно использовать сталь, с загибами — металлопластик.

На конце трубы в колодце должен быть установлен входной сетчатый фильтр, а расстояние от конца трубы до дна колодца должно составлять 30-40 см. Чтобы труба не гуляла, ее положение закрепляют донным штырем. Перед входом в насос монтируют фильтр грубой очистки и обратный клапан. Фильтр тонкой очистки устанавливают уже после насосной станции. Затем подключается реле давления и манометр.

Скважина для дома

Бурить скважину можно вручную или машинным методом. Для ручного бурения используют треногу, буровую колонку с буром и подъемник. Первые 1,5 метра бурят штыревым буром, чтобы беспрепятственно достать грунт сверху. После этого в отверстие монтируют обсадную трубу с зубцами. Бурение продолжается до момента, пока не будет обнаружен качественный водоносный слой, при этом слабые точки можно пропускать.

Когда подходящий источник найден, внутрь обсадной трубы монтируется оцинкованная водопроводная труба с фильтром на конце. Части трубы скрепляются муфтами, а места соединения обрабатываются герметиком, после чего обсадная труба поднимается наверх. Схема водоснабжения частного дома из скважины замыкается на кессоне. Для него оборудуется приямок глубиной не менее метра. Насосную станцию монтируют прямо над скважиной, организуя теплое помещение, или в кессон.

Водяное отопление

Сегодня на рынке представлено как минимум четыре вида оборудования для подогрева колодезной и артезианской воды:

  1. Двухконтурный котел — наиболее популярный агрегат для водяного отопления, использующий в качестве топлива природный газ, в том числе сжиженный. Один контур прибора нагревает воду для радиаторов и теплого пола, другой — для бытовых нужд. Преимуществами двухконтурного котла является экономичный расход топлива, высокий уровень безопасности и мощный проточный теплообменник, который подогревает воду неограниченное время.
  2. Одноконтурный котел — электрический или газовый аппарат, который в паре с бойлером нагревает воду для хозяйственных целей. Не подходит для организации системы зимнего отопления и водоснабжения частного дома, предназначен для летних дач и ирригации садовых участков.
  3. Электрический накопительный водонагреватель — бак, нагревающий поступающую в него воду для хозяйственных целей. Работает от сети 220 В. Стоит дешево, не требует обслуживания, но долго нагревает относительно небольшой объем воды.
  4. Проточный водонагреватель — компактный агрегат для подачи небольшого объема теплой (не горячей) воды для принятия легкого душа, мытья посуды, влажной уборки комнат. Для каждого потребителя требуется свое монтаж индивидуального устройства.

После монтажа системы водоснабжения можно приступить к обустройству слива. В качестве водоотвода используют автономную канализацию, если она предусмотрена проектом дома, или септик для сбора и очистки стока. Как минимум, в доме будет пять точек водоотвода: раковина на кухне, унитаз в туалете, умывальник, душ и стиральная машина в ванной комнате.

Разводка труб в доме

Существует два способа разводки труб в доме и коттедже: последовательное и коллекторное соединение. Первый вариант подразумевает схему «тройника», когда смеситель, душ, посудомоечная машина и другие точки подключаются друг за другом. Этот метод разводки водопроводных труб более дешевый в реализации, потому что требует минимального количества фитингов.

Второй вариант предполагает параллельное соединение водозаборных точек. Для коллекторного метода потребуется больше труб и крепежных элементов, однако такое инженерное решение обеспечит стабильное давление во всех частях системы водоснабжения частного дома.

Что касается самих труб, для ответвлений длиной <10 м монтируют трубы диаметром 16-20 мм, для линий до 30 метров — D=25 мм, для веток длиной более 30 метров — D=32 мм. В качестве материала можно использовать медь, сталь, алюминий с полиэтиленовым покрытием, полипропилен. Так как медь стоит дорого, сталь коррозирует, а металлопластик не подходит для транспортировки воды температурой выше 95°С, для разводки труб в доме мастера рекомендуют использовать полипропиленовые изделия.

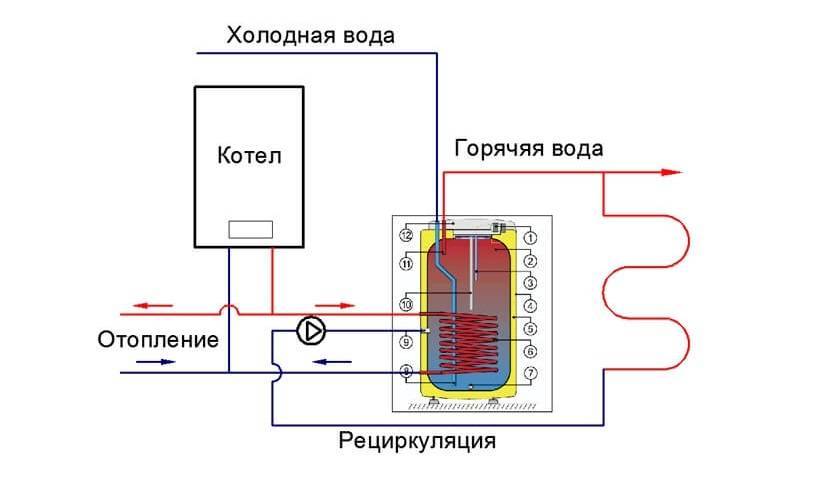

Рециркуляция ГВС. Схема обвязки и особенности монтажа. Нужна ли рециркуляция ГВС в доме?
