Вентиляция в жилых многоквартирных домах: схема, проверка, чистка

Каждый современный многоэтажный дом должен быть оборудован эффективной системой вентиляции, жизненно необходимой для создания должного микроклимата и качественной воздушной среды в помещениях всего жилого здания. На этапе проектирования обычно закладывают вентиляциионную систему по требованиям СанПин, а вот на практике работа действующей вентиляционной системы зачастую оставляет желать лучшего.

Стойкий неприятный запах в туалете или кухне может свидетельствовать о нарушении правильной работы системы, чаще всего в результате загрязнения воздухозаборных решеток, реже — из-за возникновении более серьезных неполадок. Практически всегда восстановить работоспособность вентиляционной системы можно своими силами, не прибегая к услугам специалистов.

Существует несколько разновидностей вентиляции:

естественный приток воздуха и вытяжка,

принудительное движение воздушных масс с помощью вентиляционных устройств.

Чаще всего схема обустройства вентиляционной системы для многоквартирного многоэтажно дома выглядит так:

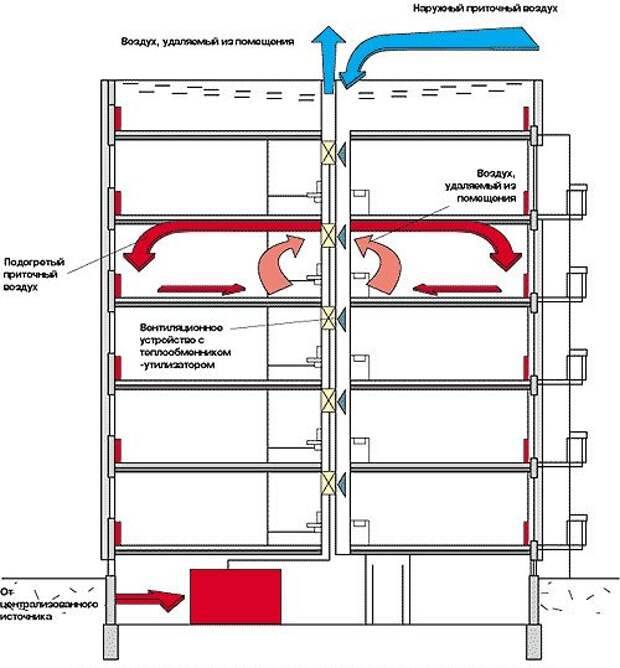

Функциональное предназначение вентиляции в многоквартирном доме:

создает надлежащий микроклимат в квартирах – доставляет с улицы свежий, насыщенный кислородом воздух;

устраняет «отработанный» воздух, насыщенный углекислым газом, пылью и вредными соединениями;

позволяет избежать излишней влажности во всех обитаемых помещениях.

Производительность системы напрямую зависит от двух факторов: качественной установки и технического обслуживания. Чистка вентиляции в многоквартирном доме подразумевает целый ряд специализированных мероприятий, благодаря которым система кондиционирования будет функционировать надлежащим образом: устранение препятствий, мешающих свободному протоку, замена вышедших из строя зонтов и решеток, обнаружение и ликвидация щелей в системе воздуховода и прочее.

Проверка вентиляции в многоквартирном доме: основные признаки необходимости чистки

рядом с вентиляционным проходом собрался мусор, пыль, паутина и прочие инородные элементы;

вентиляционная решетка собрала черный налет, жир и сажу – явный показатель образовавшихся загрязнений;

после проведения влажной очистки быстро образуется пыль и другие загрязнения – посторонние элементы, которые расположены внутри вентиляционной шахты, снижают эффективность всей системы кондиционирования;

в теплое время года помещения квартиры стали намного быстрее нагреваться;

ослабление силы сквозняков при открытой двери квартиры – раньше они были гораздо сильнее.

Как восстановить работоспособность системы?

1. Почистить от пыли. Самое простое, что Вы можете сделать при снижении интенсивности движения воздушных потоков через воздухозаборную решетку — это элементарно почистить ее от накопившейся пыли. На решетках, расположенных в кухнях, иногда скапливается такое количество сажи и жира, что доступ воздуха вообще становится невозможным. Первым делом нужно хорошо очистить решетки от накопившейся грязи и посмотреть, как это скажется на воздушном потоке.

Если же проблемы возникли в центральном оборудовании, которое производит приток и вытяжку по квартирам, тогда без помощи специалистов обойтись не получится. Для того, чтобы правильно провести все мероприятия по возобновлению качественной работы всей конструкции, следует знать устройство используемой схемы вентиляции в многоквартирном доме. Только специалисты способны выполнить качественную очистку всех элементов вентиляционных систем.

2. Встроить вытяжной вентилятор. Второй шаг по улучшению вентилирования Ваших помещений — это встраивание вместо обычной воздухозаборной решетки вытяжного вентилятора, который будет принудительно осуществлять вытяжку воздуха из комнаты. В условиях обычной квартиры такие вытяжные вентиляторы можно установить в туалете, ванной комнате и на кухне — то есть там, где есть выходы в центральную вентиляционную систему здания.

3. Настенный бризер. Еще одна возможность принципиально улучить вентилирование в жилых комнатах (спальнях, детских комнатах, рабочих кабинетах и пр.) — это монтаж настенной компактной приточно-вытяжной вентиляционной установки (бризера). Такой прибор имеет компактные размеры, легко встраивается в наружную стену здания и гарантированно обеспечивает заданный объем притока свежего уличного воздуха в Вашу комнату.

Сегодня такие настенные установки вентиляции (бризеры) представлены на рынке двумя производителями: ТИОН и Ballu. И все они имеют отличные технические характеристики, современный дизайн, позволяющий без проблем вписать их в интерьер жилой комнаты.

Нашей климатическая компания Дисконт-климат предлагает Вам:

вытяжные вентиляторы для туалетов и ванных комнат;

настенные установки для вентиляции квартир вместе с монтажом;

монтаж полноценной приточно-вытяжной системы при наличии технических возможностей по устройству таковой.

Наши сертифицированные специалисты помогут Вам решить вопрос вентилирования воздуха в Вашем доме максимально качественно, быстро и эффективно. Помните, создание качественного микроклимата в помещениях — это комфорт и здоровье Вашей семьи!

Звоните нам по тел. 204-60-28!

Схема устройства вентиляции в многоэтажном многоквартирном доме

Содержание

Toggle

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано системой вентиляции, которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Вентиляция в многоквартирном доме

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

Вернуться к оглавлению

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

Многоквартирный дом (МКД) – сложное инженерное сооружение, предназначенное для проживания большого количества людей. Отсутствие в черте города свободного места для строительства, совершенствование технологий и материалов стимулируют увеличение этажности. Стандартные пятиэтажные панельные и девятиэтажные кирпичные дома больше не актуальны. На смену приходят высотные строения 15-20 этажей, поэтому появляются новые технологи устройства вентиляции, отопления и других инженерных сетей. Схема вентиляции в многоэтажном доме меняется, но задача остаётся та же, а именно — качественное проветривание квартир. Создание полноценного проекта, способного пройти государственную экспертизу — нетривиальная задача. Выполнить все условия строительных норм и правил под силу только профессиональным проектировщикам.

Важность вентиляции многоквартирного дома

Тепловой баланс многоэтажки

Вентиляционная система выполняет несколько функций:

Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
Поддерживает кратность воздухообмена.
Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения. Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

Температура воздуха внутри помещений: для жилых комнат +20-22 0 С; кухни с электрической и газовой плитой 16-18 0 С; ванной +25 0 С; уборной +18 0 С; совмещенного санузла +25 0 С; коридора (вестибюля) +16 0 С; кладовой +12 0 С; машинного отделения лифтовой +5 0 С
Кратность воздухообмена: варьируется от 25 до 90 м 3 /ч на одного человека.
Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м 3 /ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22 0 С.
В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2 0 С, но не выше +22 0 С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:

Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
Площадь сечения воздуховодов для кухни 150 см 2 , совмещённого санузла и раздельных туалета с ванной по 100 см.
Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Естественная вентиляция МКД

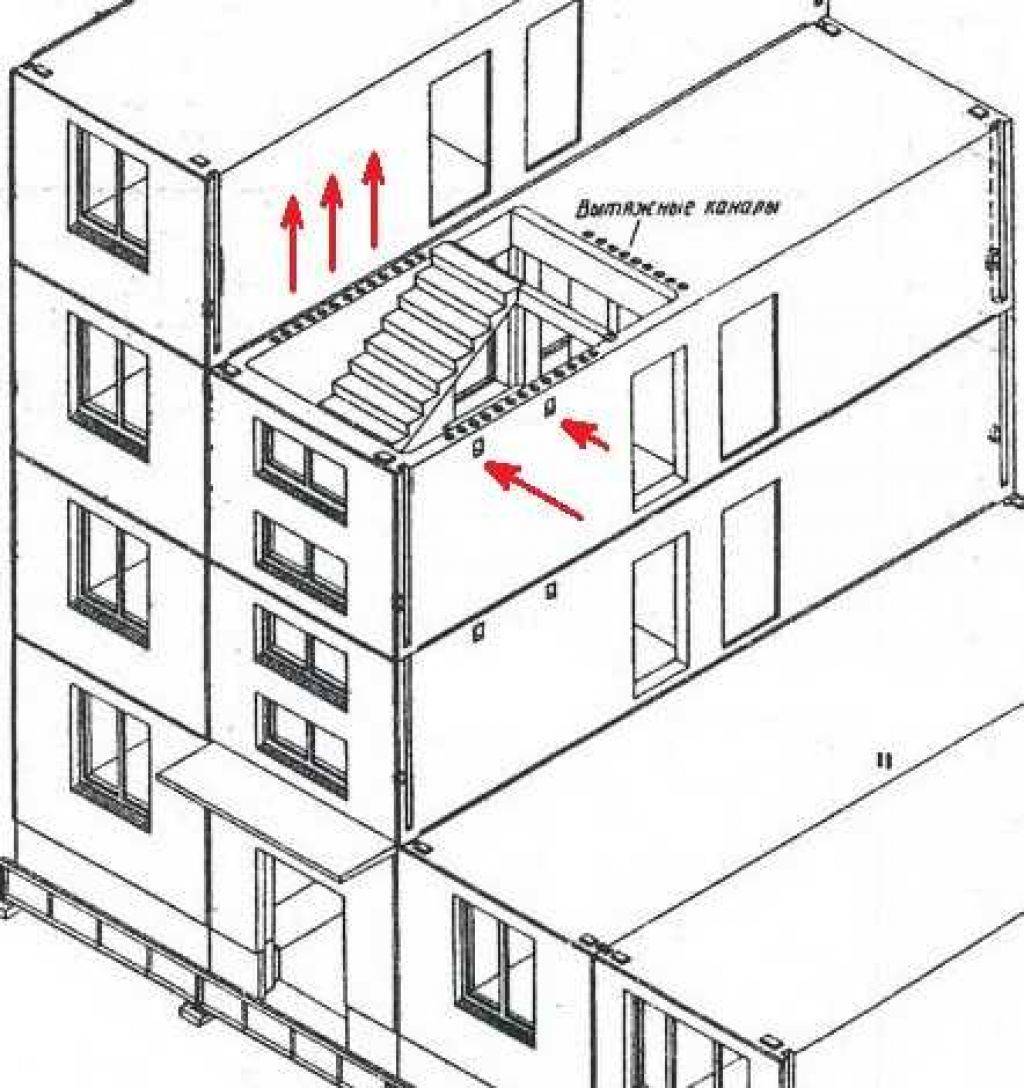

Пример приточно-вытяжной системы

Жилые дома массовой застройки (типовые) традиционно оборудуются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разности давления и температуры внутреннего/наружного воздуха. Для приточки используются окна, вытяжка осуществляется через вентшахты, расположенные в стенах здания.

В советское время использовалась громоздкая, не всегда оправданная схема вентилирования: от каждой решётки отходил свой канал до чердака, а там они объединялись в один большой, выходивший в вытяжную шахту.

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Современные МКД выше четырех этажей оборудуются вентиляцией по схеме «ствол-спутник». Это оптимальное решение, удовлетворяющее требования нормативной документации.

Схема «ствол-спутник»

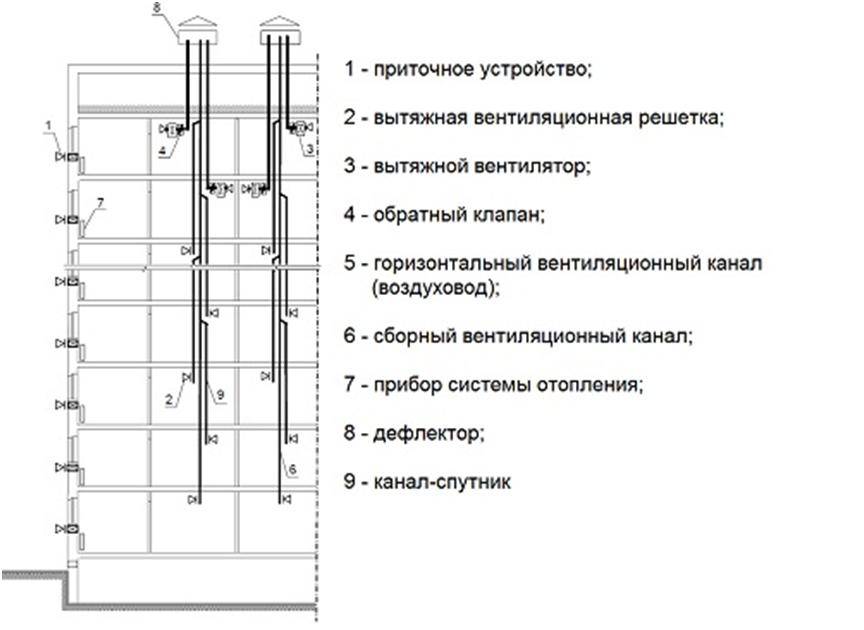

Схема вентиляции с каналами-спутниками

Вентиляция по данной схеме состоит из вертикального сборного канала (ствол) и его боковых ответвлений (спутники). Такая система обеспечивает вытяжку из кухонь, туалетов и ванн. Через вытяжное отверстие воздух поступает в боковой канал, на уровне межэтажного перекрытия он попадет в магистральный сборный канал. Данная схема отличается повышенной аэродинамической устойчивостью и проходит по всем требованиям противопожарной безопасности.

Существуют два вариант исполнения: первый предусматривает отдельное боковое ответвление для каждой заборной точки; второй позволяет запитать кухню и санузел через одно боковое ответвление (но только, когда оно находится не мене, чем на 2000 мм выше обслуживаемых комнат). Это требование продиктовано аэродинамическими свойствами.

Один или два последних этажа могут быть подключены по отдельной схеме. Это вызвано невозможностью подключения боковых ответвлений к основному стволу из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных каналов. Так что чердачное помещение – горизонтальный отрезок общедомовой вентсистемы. Через вентиляционные шахты, одну или несколько для каждой секции, он удаляется в атмосферу. Чтобы уменьшить теплопотери, чердак должен быть утепленным.

Воздуховоды выполняются в двух вариантах. Для типовых многоквартирных домов используется поэтажный вентблок, он бывает кирпичный или железобетонный (панельные дома 86 и 800 серии). Элитное жилье, а также многие современные МКД оборудуются стальными вытяжными воздуховодами.

Строение вентблока

Пример строения вентблока

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.

Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.

Пример вентиляции 9 этажного дома

В стандартном жилом доме советской эпохи 9 этажей. Приточно-вытяжная вентиляция с естественным побуждением, приток осуществляется через окна и двери, а вытяжка работает по схеме «ствол-спутник». В большей части проектов чередование боковых отводов происходит через два этажа, но иногда встречается и поэтажная схема. Из квартир последних двух уровней воздух вытягивается по отдельным каналам, а не в общую шахту.

Схема вентиляции стандартного жилого дома

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +5 0 С.

Недостатки в работе естественной вентиляции

Вентблок схожей конструкции применяются в 10-этажном и 25-этажном домах. Это приводит к просадке воздушных масс: они не успевают набрать достаточную скорость для выброса отработки из ответвлений квартир последнего уровня. Если нет ветра или он дует на противоположный фасад, то жильцы последних этажей могут ощущать запах из нижележащих квартир.

В сильную жару, даже если все окна открыты, интенсивность проветривания при классической схеме естественного вентилирования значительно падает, поэтому для создания комфортных условий микроклимата рекомендуется устанавливать кондиционеры.

Вентиляция подвала

Вытяжное вентилирование подвальных помещений осуществляется по одинаковой с основным зданием схеме. Если нет окон, то подача свежего воздуха осуществляется через отдушины и отверстия в цокольной части здания. Снаружи они закрываются решетками.

Отдушины

Вентиляция квартир

Схема движения воздуха в квартире

Схема движение воздушных масс при естественном способе проветривания выглядит так: более холодный воздух через открытые окна или зазоры между рамой и стеной, а также дверным полотном и косяком попадает внутрь. За счёт тяги он движется к вентиляционным решёткам. Так как он более холодный, то вытесняет теплый отработанный вверх, где тот уходит через вентиляционные отверстия ванной комнаты, кухни и санузла.

Это идеальная схема, где не учитываются современные герметичные пластиковые окна и металлические двери. В деревянных окнах инфильтрации происходит через открытые форточки, что носит кратковременный характер и негативно сказывается на общем микроклимате. Поэтому для улучшения вентиляции квартир используется несколько дополнительных устройств:

Кухонные вытяжки. Это локальные системы механического отсоса, устанавливающиеся над электрическими или газовыми плитами. Они вытягивают воздух в вентиляционную шахту. Существует вариант вывода отработанного воздуха через окно на улицу.
Вытяжные вентиляторы. Монтируются в вентиляционные отверстия на кухне, санузле или форточку. Дополнительно стимулируют удаление отработанного воздуха.
Приточные клапаны. Специальные механизмы, вмонтированные в ограждающие конструкции. Позволяют регулировать объём подаваемого приточного воздуха. Эффективная система естественного вентилирования.

Приточный клапан

Аэроматы. Устанавливаются на пластиковые окна. Благодаря высокому аэродинамическому сопротивлению не пропускают шум. Относятся к дополнительным устройствам естественной вентиляции квартир.

В многоквартирных жилых домах, построенных по индивидуальному проекту, а также некоторых серийных, естественная приточно-вытяжная вентсистема дополняется механической. Для этого на крыше МКД устанавливаются автономные блоки вентиляторов, которые могут работать на приточку и вытяжку. Это энергозатратная, сложная в исполнении схема и для типового строительства применяется редко.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Пример проекта

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Источник https://proekt-sam. ru/proektsistem/ventilyaciya-v-mnogoetazhnom-mnogokvartirnom-dome.html

Источник Источник https://m-e-g-a.ru/ventilyatsiya/kak-sozdaetsya-shema-ventilyatsii-v-mnogoetazhnom-dome

Улучшенная вентиляция: Решения для многоквартирных домов

Обзор

Хорошо обслуживаемая система вентиляции обеспечивает удаление загрязняющих веществ, запахов и влаги из здания и их замену постоянным притоком свежего наружного воздуха. Хотя во многих многоквартирных домах в Нью-Йорке отсутствует надлежащая вентиляция, существуют простые решения. В этом пособии представлен обзор распространенных типов вентиляционных систем, типичных проблем вентиляционных систем и решений для улучшения вентиляции.

Справочная информация об отчете

Чтобы обеспечить безопасность и здоровье наших жилых помещений, город Нью-Йорк устанавливает минимальные требования к вентиляции для всех жилых зданий. Вентиляция необходима для удаления загрязняющих веществ и влаги из квартир, особенно из кухонь и ванных комнат, а также для обеспечения жильцов свежим и чистым воздухом. Надлежащая вентиляция улучшает качество воздуха в помещении, повышает комфорт и помогает предотвратить рост плесени, что повышает долговечность компонентов здания и снижает риск респираторных заболеваний, таких как астма. К сожалению, многим жилым домам Нью-Йорка не хватает этих преимуществ.

Общие проблемы с системой вентиляции

Проверки больших жилых зданий в Нью-Йорке выявили проблемы с вентиляцией более чем в 50% проверенных зданий. Многие плохо проветриваются и страдают от спертого, душного или влажного воздуха. Другие сильно дисбалансированы: на одни этажи здания практически не поступает воздух, в то время как на других этажах наблюдается чрезмерная вентиляция, неприятные сквозняки и свистящие ветры. Вентиляция представляет собой целостную систему всего здания, а это означает, что выход из строя одного компонента, например, сломанного вентилятора или забитого вентиляционного отверстия в ванной, может повлиять на надлежащее функционирование всей системы.

Проверки часто выявляют следующие проблемы:

Вентиляторы сломаны, выключены или не настроены на правильные настройки скорости.
Воздуховоды загрязнены, засорены, повреждены или пропускают воздух.
Вентиляционные отверстия (регистры) негерметичны, забиты, плохо настроены или заблокированы мебелью.
Атмосферное давление колеблется в зависимости от ветра, погоды и времени года.

Знакомство с системой вентиляции

Большинство крупных многоквартирных домов в Нью-Йорке имеют централизованные системы вентиляции с вытяжкой. В старых довоенных зданиях зачастую вообще нет механических систем. В некоторых зданиях вместо этого используются окна и другие стратегии естественной вентиляции. В некоторых новых зданиях есть сбалансированные системы, в которых вытяжка сочетается с равным количеством свежего отфильтрованного приточного воздуха.

В этом отчете рассматриваются следующие типы систем вентиляции:

Без механической вентиляции
Только вытяжная вентиляция
Сбалансированная вентиляция

Пример сбалансированной централизованной системы и децентрализованной системы. Централизованные системы обслуживают все здание, а механические узлы обычно располагаются на крыше. Децентрализованные или унифицированные системы обслуживают определенные области здания, как правило, поэтажно или поквартирно.

Решения для улучшения систем вентиляции

Существует ряд проверенных методов, которые могут повысить эффективность вашей системы вентиляции. Они варьируются от основных мероприятий по техническому обслуживанию до комплексных обновлений системы. В этом отчете мы приводим три рекомендуемых объема работ для повышения производительности системы вентиляции:

Выполнение базового технического обслуживания (хорошо) — очистка воздуховодов и вытяжных регистров и проверка расхода воздуха
Улучшение вытяжки (Улучшение) – очистить воздуховоды и регистры и заделать щели, через которые воздух может выходить из системы вентиляции
Обеспечьте сбалансированную вентиляцию (еще лучше) — обновление до сбалансированной системы вентиляции свежего воздуха, которая включает как вытяжную, так и приточную вентиляцию.

Пример аппарата ИВЛ с рекуперацией энергии (ERV). Зимой тепло от вытяжного воздуха передается приточному воздуху в активной зоне рекуперации тепла ERV. Летом система реверсирует, когда тепло наружного воздуха передается вытяжке, помогая охлаждать приточный воздух.

Прочтите полное руководство BE-Ex Better Ventilation, чтобы узнать больше об этих решениях для систем вентиляции. Обязательно поработайте с квалифицированным подрядчиком, чтобы определить решения, наиболее подходящие для вашего здания. NYC Accelerator, бесплатная программа, предоставляемая городом Нью-Йорком, также может предоставить техническую помощь, чтобы начать модернизацию вентиляции. В сборнике перечислены дополнительные ресурсы для соответствующего образования, обучения, финансовой помощи и стимулов.

Доступно для вас

Связанные ресурсы

Обзоры событий
Отчеты

Посмотреть все

Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Продолжая использовать сайт, вы соглашаетесь принять использование нами файлов cookie. Если вам нужна дополнительная информация, посетите раздел о файлах cookie нашей политики конфиденциальности.
Настройки файлов cookieACCEPT

Как обеспечить комфорт при открытых окнах в многоэтажных зданиях

Изображения предоставлены The Bilco Company

Майкл П. Тухи
При соответствующей стратегии и проектировании естественно вентилируемая конструкция может быть удобной для всех жильцов, в том числе и в многоэтажном здании. В этой статье рассматривается, как естественная вентиляция вписывается в установки смешанного режима, соображения безопасности для жителей здания и эстетические особенности, а также исследуется, как она может избавить инженеров от проблем, связанных с сопряжением стандартного привода со стандартным окном.

История вентиляции
Вентиляция — процесс подачи и удаления воздуха через внутреннее пространство — применялась в зданиях на протяжении тысячелетий. Иглу, вигвамы, римские атриумы и персидские ветроуловители являются примерами того, как воздушный поток используется для смягчения условий окружающей среды или устранения дыма.

Естественная вентиляция (NV) была единственным видом вентиляции здания до разработки первого механического вентилятора. Считалось, что это восходит к 1500-м годам на Ближнем Востоке, где подвешенная к потолку рама, покрытая холстом, приводилась в действие слугами, тянущими веревки для перемещения воздуха. В конце 1800-х годов технологии и системы механической вентиляции, разработанные в ходе промышленной революции, начали проникать в большие здания, в том числе в здание парламента Великобритании.

Однако Уиллис Кэрриер, отец кондиционеров, оказал, пожалуй, самое сильное влияние на механическую вентиляцию, когда в 1902 году он разработал первую современную систему для решения проблем, связанных с влажностью, для бруклинской типографии. К 1915 году он и шесть других инженеров сформировали Carrier Engineering Company, и уровень комфорта человека в окружающей среде изменился навсегда.

Второе дыхание естественной вентиляции
Как уже упоминалось, только за последние несколько столетий естественные методы уступили место механическим системам, чтобы сделать здания более комфортными для жителей. Механические системы вентиляции используются во всем мире, но граждане Европы и других стран Старого Света хорошо знакомы с естественно вентилируемыми зданиями. В Северной Америке люди гораздо больше привыкли к герметично закрытым зданиям с механически регулируемым потоком воздуха. Тем не менее, естественная вентиляция становится все более важной, поскольку она дает различные преимущества как владельцам зданий, так и жильцам.

Здания с естественной вентиляцией могут предложить более низкие затраты на строительство, меньшее потребление энергии и требования к техническому обслуживанию, меньшее воздействие на окружающую среду, более здоровый поток воздуха и лучшее долгосрочное соответствие новым строительным нормам и стандартам, таким как Лидерство в энергетическом и экологическом дизайне (LEED).

Естественное, механическое или и то, и другое?
Естественный воздушный поток ( т. е. ветер) и плавучесть — это две естественные силы, движущие воздух через здание, каждая из которых обеспечивает уникальную стратегию естественной вентиляции. Первый, перекрестная вентиляция, включает в себя воздух, нагнетаемый ветром в здание с одной стороны, чтобы вытеснить воздух с другой. Второй, дымовая вентиляция, основан на разнице температур между внутренним и наружным воздухом и включает подъем теплого воздуха для создания эффекта вакуума, который втягивает нижний, более холодный воздух. Даже если всасываемый воздух лишь немного холоднее, комфорт пассажиров может быть повышен просто за счет движения воздуха, поскольку принципы теплопередачи и испарительного охлаждения все еще действуют. Кроме того, естественная вентиляция является самокомпенсирующейся — вентиляция улучшается, когда более теплый, более плавучий воздух и ветер проходят через вентиляционное отверстие в крыше, создавая отрицательное давление и эффективно удаляя теплый воздух. Однако достичь желаемых условий с естественной вентиляцией может быть сложно из-за неконтролируемых изменений скорости, направления и температуры наружного воздуха.

Вместо того, чтобы полагаться на естественные силы, механическая вентиляция использует вентиляторы для перемещения нагретого или охлажденного воздуха по воздуховодам. Хотя у механической вентиляции есть недостатки, в том числе повышенное энергопотребление, более высокие эксплуатационные расходы, повышенный уровень шума, высокие требования к техническому обслуживанию и синдром больного здания из-за отсутствия циркуляции наружного воздуха, механическая вентиляция обеспечивает исключительный контроль внутренних условий окружающей среды, таких как температура и влажность, независимо от внешних условий. В отличие от естественной вентиляции, механическая вентиляция устанавливается по заданному значению, а не самокомпенсируется, поэтому она всегда будет обеспечивать только расчетную скорость потока, которая будет уменьшаться, если система не обслуживается должным образом.

Это жалюзийный проветриватель, который легко монтируется на фасаде здания и обеспечивает как повседневную вентиляцию, так и защиту от дыма. Предлагается с многочисленными вариантами жалюзи и управления для интеграции естественной вентиляции в автоматизированную систему климат-контроля, при этом отвечая требованиям вентиляции здания.

К сожалению, нет единого ответа, чтобы определить, какой метод является лучшим выбором. Это полностью зависит от приложения. Тем не менее, есть одна определенность — это не всегда должна быть ситуация «или-или». Поскольку каждая система имеет свой собственный набор преимуществ и недостатков, возможно, лучшим выбором может быть выбор обеих систем и использование смешанной системы.

Одна особенно хорошая иллюстрация преимущества смешанного режима включает ночную продувку, когда пассивная вентиляция остается закрытой в течение дня, но открывается вечером, выпуская теплый воздух и охлаждая тепловую массу более прохладным ночным воздухом.

Каждое применение в здании уникально, и существует множество критериев, которые могут повлиять на выбор подхода к вентиляции. Ниже приведены 10 областей, которые следует учитывать при оценке типа используемой системы.

Применение
Естественная вентиляция хорошо работает в зданиях с высотой, обеспечивающей хороший температурный градиент — обычно минимум от 6 до 8 м (от 20 до 26 футов). В этих условиях теплый воздух покидает верхние этажи здания и заменяется более холодным воздухом с нижних этажей. Атриумы, торговые центры, промышленные объекты, офисные здания с большими открытыми пространствами и транспортные средства являются хорошими примерами этого типа структуры.

Эффективная вентиляция также может быть обеспечена в малоэтажных зданиях за счет использования шахт, соединенных с установленными на крыше вентиляционными отверстиями. Это служит для создания эффекта дымохода до тех пор, пока не будет достигнута желаемая внутренняя температура, после чего вентиляционные отверстия закрываются. Крышные вентиляторы могут быть либо створчатыми, либо с жалюзи и использоваться в качестве окончания дымохода, обеспечивая контроль выделения тепла, а также защищая шахту от атмосферных воздействий.

Погодные условия
Естественно, погодные условия в конкретной местности могут иметь важное значение. Например, теплый сезон в Калгари, как правило, длится с 18 июня по 7 сентября, со средним дневным максимумом 23 C (73,4 F) и минимумом 8 C (46,4 F). Действительно, период с 3 июля по 20 августа считается наиболее комфортным временем года с точки зрения точки росы, а широкий перепад температур идеально подходит для ночной продувки, что, по-видимому, делает Калгари хорошим выбором места для естественной вентиляции.

С другой стороны, в Нью-Йорке такой же теплый сезон, который длится с 4 июня по 15 сентября, также со средней дневной максимальной температурой 23 C, но средней минимальной всего 19 C (66,2 F). Кроме того, период с 3 июля по 26 августа характеризуется душными и некомфортными точками росы. Ни один из этих фактов не исключает использования естественной вентиляции в зданиях Нью-Йорка, но он предполагает, что механическое охлаждение было бы лучшим выбором в жаркие августовские дни Большого Яблока.

Окружающая среда
Важно учитывать местоположение здания в плане вентиляции. Даже в примерах идеальных погодных условий естественная вентиляция здания, расположенного рядом с зоной с высокой концентрацией твердых частиц в воздухе (, например, , рядом с дробильными установками или цементными заводами), неприятными запахами (, например, , кормовые площадки или водоочистные сооружения) или объектами, производящими много шума (, например, , например, , аэропорты или железнодорожные станции), может быть не лучшим общим выбором для комфорт пассажиров, даже если температура остается прохладной.

Системы естественной вентиляции Colt используют ветер и тепло для создания комфортной и здоровой внутренней среды с оптимальной температурой, уровнем влажности и хорошим качеством воздуха. Системы основаны на автоматически открывающихся и закрывающихся вентиляторах и могут варьироваться от простого переключателя открытия / закрытия до полностью интегрированной системы управления энергопотреблением с датчиками углекислого газа, температуры и погоды, а также элементами управления для взаимодействия с климат-контролем здания.

Эстетика
Архитекторы и подрядчики HVAC имеют опыт маскировки механических систем вентиляции, которые, безусловно, могут быть бельмом на глазу, даже если их присутствие общепринято. Изделия с естественной вентиляцией могут фактически улучшить визуальную привлекательность конструкции и использоваться как часть общего дизайна здания.

Доступны продукты для остекления фасадов зданий, которые добавляют новое измерение дизайну, и могут поставляться в различных стилях и цветах. Блоки могут быть застеклены, эффективно заменяя стеклянную панель, или установлены на стальной конструкции.

Стоимость
Конечно, можно ожидать, что первоначальные затраты на оснащение здания двумя типами вентиляционных систем будут выше, чем если бы был выбран только один, но вполне возможно, что дополнительные первоначальные затраты могут быть быстро компенсированы снижением эксплуатационных расходов здания. Даже если система естественной вентиляции задействована только 30 % времени, можно получить месяцы или даже годы более полезной службы по сравнению с механической системой, которая включена всегда. Также можно ожидать снижения затрат на техническое обслуживание, а также снижения затрат на электроэнергию.

Обычно окупаемость естественной вентиляции по сравнению с механической вентиляцией может составлять менее трех лет. Также важно учитывать производительность самого вентилятора — модель с термическим разрушением обеспечивает низкие потери тепла и минимальную утечку воздуха. Техническое обслуживание естественных вентиляторов невелико, и их следует время от времени проверять, чтобы убедиться, что все работает правильно. В механических системах необходимо заменять фильтры и контролировать уровень хладагента.

Здоровье, безопасность и внутренние условия качество воздуха
Канадский центр по охране труда и технике безопасности (CCOHS) и Национальный совет по безопасности США (NSC) определяют недостаточный забор наружного воздуха как распространенную причину проблем с качеством внутреннего воздуха (IAQ). В Соединенном Королевстве Национальная служба здравоохранения (NHS) сообщает:

офисных работников в современных зданиях без открывающихся окон и с механической вентиляцией или кондиционированием воздуха подвергаются наибольшему риску.

Однако преимущества поступления свежего воздуха через открытые окна необходимо сопоставлять с потенциальными рисками для безопасности людей, находящихся в высотных зданиях, а также людей на земле. В высотных зданиях могут быть ограничения на количество открываемых окон из-за риска падения. В этом сценарии владельцы зданий могут выбрать модель со стеклянными жалюзи, чтобы ограничить большой проем, но при этом сохранить достаточную свободную площадь.

Конструктивные ограничения
Существует множество типов изделий для фасадов зданий и некоторые системы естественной вентиляции, в которых используются готовые приводы, изготавливаемые на месте для установки открываемых окон и достижения целей вентиляции. В то время как такие исполнения могут обеспечить приемлемую достаточную вентиляцию, размер, вес и требования к мощности устройства могут негативно повлиять на использование функциональной зоны или повредить оконную фурнитуру и уплотнители, изначально не предназначенные для механического приведения в действие. Альтернативой этой потенциально нефункциональной конструкции является створчатый вентилятор. Это может позволить профессионалам-дизайнерам устранить необходимость модернизации или настройки стандартных окон в полевых условиях.

Описанная выше система легко устанавливается в стеклянном атриуме или непосредственно на крыше здания и обеспечивает ежедневную вентиляцию и контроль дыма, помогая эвакуироваться из здания в случае пожара.

Вопросы планировки помещений
Системы естественной вентиляции потребляют мало электроэнергии, что оказывает минимальное воздействие на углеродный след здания. Тем не менее, при первоначальном проектировании и конфигурации интерьера здания необходимо уделять пристальное внимание воздушному потоку и «свободным площадям» — эффективной площади вентиляции, а не только физической площади блока, чтобы обеспечить адекватное решение условий окружающей среды и тепловых нагрузок.

Требования к управлению
Существует множество применений, когда для управления вентиляцией достаточно простой активации заданного значения, когда вентиляционные отверстия активируются при определенной температуре. Для других приложений могут потребоваться более сложные системы, подключенные к автоматизированной системе управления зданием.

Такой подход позволяет открывать и закрывать различные вентиляционные отверстия при различных температурах, чтобы контролировать и смешивать приток свежего воздуха в зависимости от сезона. Предварительные знания об условиях окружающей среды и ожиданиях пассажиров могут помочь определить наилучший метод управления для конкретного применения.

Сроки
Чем раньше в процессе проектирования рассматривается вентиляция, тем выше вероятность достижения наилучших результатов практически по всем упомянутым соображениям. Например, если известно, что естественная вентиляция является основной целью конструкции до ее проектирования, размещение жалюзи и ориентация здания могут быть установлены таким образом, чтобы наилучшим образом использовать преобладающие погодные условия.

Вентиляционные фасады могут быть размещены для полного достижения эстетической ценности этих продуктов, а дизайн может быть создан таким образом, чтобы обеспечить несколько вариантов вентиляции. Например, вентиляционные отверстия могут быть размещены вдали от источников загрязнения, планы этажей могут быть разработаны так, чтобы поощрять, а не препятствовать потоку воздуха, и аналогичные шаги могут быть предприняты для обеспечения эффективности, комфорта и эстетичности конструкции.

Заключение
По мере того, как мир движется к более здоровой среде для жизни и работы, устойчивым методам строительства и уменьшению углеродного следа, системы естественной вентиляции становятся все более распространенными в проектах, но строго естественные системы вентиляции не могут быть идеальными для каждого применения в здании. Полностью механическая система может быть лучшим вариантом в тех случаях, когда требуется определенная внутренняя температура и уровень влажности. Однако во многих случаях оптимальным вариантом может быть смешанная система, использующая естественную вентиляцию в определенные периоды и механическую вентиляцию при экстремальных температурах.
