RC19 PZ-2,5-500 Провод заземления для 19 дюймового монтажного оборудования 0,5 м сечение2,5 мм2 оконцованный клеммы М6-М6 (☑)

Описание

Провод заземления гибкий или гибкая перемычка- это медный проводник предназначен для подключения к системам заземления металлических деталей шкафа (как аксессуар для щитов) между собой или соединения детали шкафа с общей медной шиной заземления 19 шкафа.

Применяется для уравнивания потенциалов.

Провод оконцован с двух сторон кабельным медным наконечником с отверстием диаметром 6 мм.

Технические характеристики:

Сечение провода	2,5 мм2
Марка кабеля	ПВ-3 1х2,5*
Материал жилы провода	Медная отоженная многопроволочная жила
Класс жилы	5 класс по ГОСТ 224183-77
Оболочка	ПВХ (поливинилхлорид)
Цвет изоляции	Желто-зеленый
Кабельные наконечники	2 шт
Диаметр отверстие	6 мм
Длина провода	0,5 м

* Провод ПВ-3 2,5 является устаревшей маркировкой силового установочного провода с момента вступления в действия ГОСТ 31947-2012 маркирова изменилась на ПуГВ 2,5 без изменения конструкции

Токовые нагрузки провода ПВ-3 1х2,5

Допустимый ток провода	32 A
Активное сопротивление жилы	7,55 Om на километр
Номинальное напряжение	750 V

Параметры наконечника

Наконечник	Кабельный кольцевой изолированный с ПВХ манжетой
Назначение	Оконцевание опрессовкой многопроволочных гибких проводов сечением от 1,0-25 мм2 с последующим крепежом наконечников к электрическим клеммам болтом M6
Особенности конструкции	Easy Entry
Рабочее напряжение	До 0,69 кВ
Материал	Медь
Сечение жилы	1. 0 мм, 1.5 мм, 2.5 мм
Размер крепежного болта	M6
Материал изоляции	ПВХ
Цвет изоляции	Синий
Технология монтажа	Опрессовка

Чертеж наконечника кабельного с кольцевого с изолированный ПВХ манжетой

Соответствие стандартам

ГОСТ Р МЭК 62305-4-2016	НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ЗАЩИТА ОТ МОЛНИИ
ГОСТ Р 50571.22-2000 (МЭК 60364-7-707-84)	Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 707. Заземление оборудования обработки информации.
СП 256.1325800.2016 ОКС 91.140.50	ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ. ПРАВИЛА ПРОЕКТИРОВАНИЯ И МОНТАЖА
ГОСТ 464-79 Группа Э50	ЗАЗЕМЛЕНИЯ ДЛЯ СТАЦИОНАРНЫХ УСТАНОВОК ПРОВОДНОЙ СВЯЗИ, РАДИОРЕЛЕЙНЫХ СТАНЦИЙ, РАДИОТРАНСЛЯЦИОННЫХ УЗЛОВ ПРОВОДНОГО ВЕЩАНИЯ И АНТЕНН СИСТЕМ КОЛЛЕКТИВНОГО ПРИЕМА ТЕЛЕВИДЕНИЯ

Гарантия

Срок гарантии составляет не более 18 месяцев с момента ввода в эксплуатацию ( при предостовление соответствующих документов).

Но не более 24 месяца с момента покупки.

Пример установки провода заземления в настенный коммутационный 19 шкаф

Заземляющий провод с наконечником ЗЭТАРУС – медь, 6-25мм

Артикул: provod-zeta

ID: 00184544

Цена: Уточняйте у менеджера

Доступность: На складе

Шумоподавление является важной проблемой проектирования большинства электронных систем. Как и в случае с ограничениями по энергопотреблению, колебаниями температуры окружающей среды, ограничениями по размеру, а также требованиями к скорости и точности, вездесущие факторы шума должны быть учтены, чтобы сделать окончательный проект успешным.

Здесь мы не рассматриваем приемы снижения «внешнего шума» (в систему с сигналом), так как его наличие, как правило, напрямую не контролируется инженером-проектировщиком. Напротив, инженер-конструктор несет прямую ответственность за предотвращение «внутреннего шума» (шум, создаваемый или связанный с цепью или системой) от помех сигналу. Сегодня мы поговорим о «заземлении» и именно «заземлении» для работы на высоких частотах.

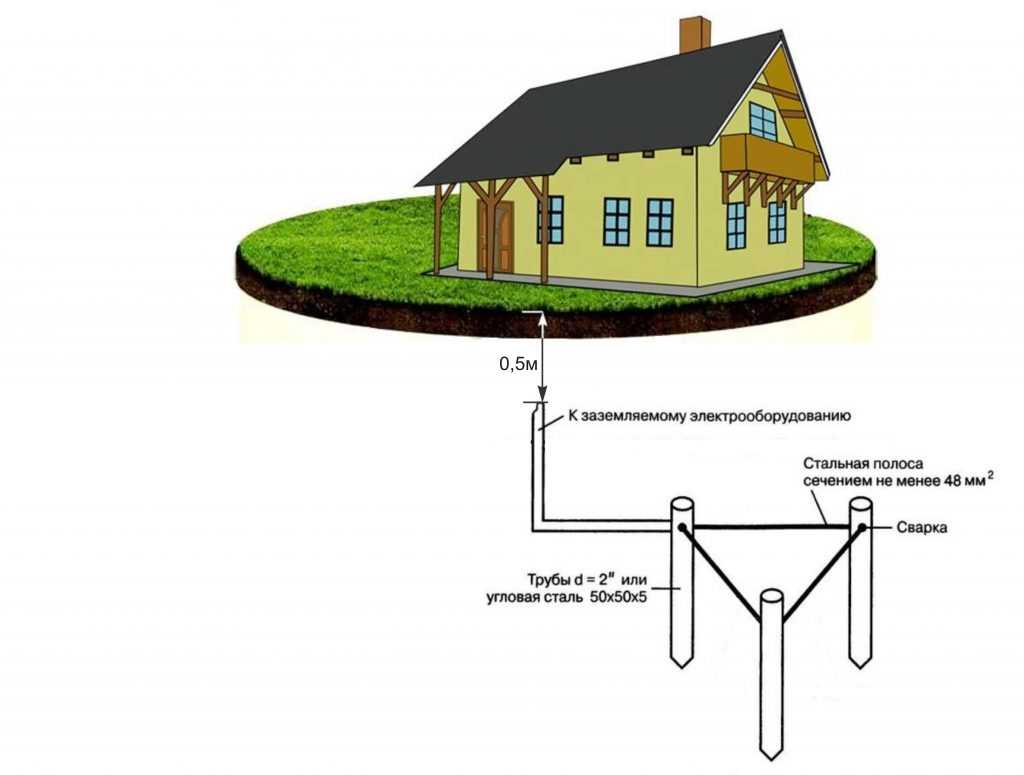

«Заземление» обычно относится к соединению цепи, устройства или системы с хорошим проводником, который действует как плоскость опорного или опорного потенциала, создавая путь с низким импедансом между цепью или системой и землей.

Линия заземления представляет собой эквипотенциальное тело, которое служит точкой отсчета для цепи или потенциала системы. Это общий проводник каждой цепи в системе. Ток любой цепи образует петлю через землю. Однако любой проводник имеет определенное сопротивление. При наличии тока в местной линии, по закону Ома, на земле будет напряжение, тогда земля не является эквипотенциальным телом. Следовательно, при фактическом проектировании цепи или системы предположение о том, что потенциалы в точках на линии заземления должны быть равными, неверно. Реальная ситуация такова, что в каждой точке на нижней линии есть разность потенциалов, и некоторые разности фаз могут быть большими. Общий импеданс заземления печатной платы вызовет образование определенного напряжения между точками заземления, что вызовет помехи заземления.

Как упоминалось выше, заземляющий провод действует как проводник и имеет определенное сопротивление. Как следует из названия, полное сопротивление состоит из двух частей: сопротивления и индуктивного сопротивления, а именно:

Полное сопротивление проводника является функцией частоты, и по мере увеличения частоты полное сопротивление быстро увеличивается. Для высокочастотных цифровых цепей тактовая частота схемы очень высока, а импульсный сигнал содержит высокочастотную составляющую, поэтому на линии заземления генерируется большое напряжение, а полное сопротивление линии заземления очень мешает цифровым сигналам. схема.

При проектировании печатных плат электронных продуктов подавление или предотвращение помех от земли является одним из наиболее важных вопросов, которые следует учитывать. Так называемые помехи должны возникать между различными цепями устройств, электронными компонентами или системами, в то время как помехи наземной линии относятся к помехам сигнала, создаваемым с помощью общего заземления. Обратите внимание, что упомянутые здесь сигналы обычно относятся к сигналам переменного тока или скачкообразным сигналам. Существует много форм наземных помех. Некоторые люди подразделяют их на две категории: помехи контура заземления и помехи общего импеданса. Фактически следует добавить помехи электромагнитной связи контура заземления, поэтому они бывают трех типов. Рисунок ниже является хорошей иллюстрацией причин трех типов наземных помех.

Во-первых, помехи контура заземления. Боковой ток на каждом проводе разный, поэтому генерируется дифференциальное напряжение, которое влияет на цепь. В частности, ток заземления «другого блока схемы B» влияет на усилители A1 и A2 в «контуре заземления», образованном J, N, L и M. Поскольку эти помехи вызваны током контура, состоящим из кабеля и заземления , это становится помехой контура заземления.

Во-вторых, электромагнитные помехи контура заземления. На печатной плате реальной схемы «контур заземления», образованный J, N, L, M, будет окружать определенную область. Согласно закону электромагнитной индукции, если в области, окруженной этой петлей, есть изменяющееся магнитное поле, в петле генерируется индуцированный ток, образующий помехи. Изменение пространственного магнитного поля происходит повсеместно, поэтому чем больше площадь, тем серьезнее помехи.

В-третьих, общие помехи импеданса. Внимательно изучив структуру схемы, показанную на приведенном выше рисунке, мы обнаружим, что один из J, N, L, M является избыточным, просто удалите один, все еще можно удовлетворить отношения соединения каждой точки заземления и в то же время устранить Петля линии заземления. Итак, какой из них более разумно удалить? В настоящее время следует рассмотреть другой тип проблемы помех – помехи общего импеданса.

2. Удалите M: Петля исчезнет, но мы обнаружим, что ток заземления усилителя A2 должен протекать через J и N, чтобы достичь нулевой точки. Обратите внимание, что сегмент N является общим проводом заземления A1 и A2, поэтому ток заземления A2 формируется на N. Падение напряжения добавляется к A1, создавая помехи. Эти помехи, вызванные совместным использованием линии заземления, называются «помехами общего импеданса».

4. Удалить N: Похоже, это последний способ. На самом деле, это приведет к тому, что M станет «общим импедансом» A1 и A2, а также сформирует интерференцию. Еще есть проблемы! Однако мы заметили, что помеха в этом методе — это помеха от A1 к A2, A2 — это последний этап, а мощность рабочего сигнала намного больше, чем у A1. Поэтому вмешательство А1 в А2 трудно вызвать неблагоприятные последствия.

Вышеупомянутое является причиной помех заземления. Следующие общие методы заземления в сочетании с предыдущим пониманием причин помех заземления помогают нам правильно выбрать заземление с наименьшими помехами при фактическом проектировании схемы платы печатной платы. Путь, разработать разумную схему или систему.

Во-первых, единая точка заземления. Одноточечное заземление заключается в использовании определенной точки в системе реальной цепи в качестве опорной точки заземления. Все линии заземления цепи и оборудования должны быть подключены к этой точке и использовать эту точку как опорную точку с нулевым потенциалом цепи и оборудования. Одноточечное заземление далее делится на последовательное одноточечное заземление и параллельное одноточечное заземление. Как показано ниже:

Для метода последовательного одноточечного заземления, если мощность цепи велика, произойдет большое оплавление цепи, и произойдет падение напряжения при конечном импедансе, что приведет к разнице в опорном напряжении между цепью и опорная земля. Не может работать, как ожидалось. При наличии нескольких цепей разной мощности метод последовательного одноточечного заземления использовать нельзя, так как цепь большой мощности создает большой обратный ток, который повлияет на маломощные устройства и цепи. Если необходимо использовать этот метод заземления, наиболее чувствительная цепь должна быть размещена непосредственно в месте ввода питания и как можно дальше от маломощных устройств и цепей. Метод и структура последовательного одноточечного заземления относительно просты. Если заземляющие провода каждой цепи относительно короткие, полное сопротивление будет относительно небольшим. Этот способ заземления можно использовать, если уровень заземления каждой цепи не сильно отличается.

В режиме параллельного одноточечного заземления каждый узел цепи подключается к согласованному месту отдельным проводом заземления. Преимущество состоит в том, что расположение каждой цепи связано только с током и сопротивлением земли цепи и не зависит от других цепей. На низких частотах можно эффективно избежать низкоимпедансной интерференции между блоками цепей, но есть и много недостатков. Основные характеристики заключаются в следующем: во-первых, каждая цепь заземляется независимым заземляющим проводом, что требует большего заземления, что увеличивает длину заземляющего провода, тем самым увеличивая импеданс заземления, а сложная конструкция вызывает проблемы. Во-вторых, этот метод заземления приведет к взаимному соединению линий, и по мере увеличения частоты сопротивление заземления, индуктивность заземления и емкость провода увеличиваются. Этот метод заземления не подходит для высокочастотных цепей.

Во-вторых, многоточечное заземление. Многоточечное заземление означает, что каждая цепь и оборудование в системе, которые необходимо заземлить, напрямую подключаются к ближайшей к ней плоскости заземления. Длина заземления является самой короткой, а полное сопротивление заземления сведено к минимуму.

Когда рабочая частота электронной системы выше 1 МГц, так что рабочая длина волны сравнима с длиной провода заземления системы, линия заземления похожа на короткозамкнутую линию передачи, ток и напряжение линия земли распределяется, и линия земли становится антенной излучаемой и не может функционировать как земля. Чтобы уменьшить полное сопротивление заземления и избежать излучения, длина заземляющего провода должна быть меньше 1/20 длины волны. Поэтому одноточечный метод заземления нецелесообразен, и обычно применяется технология многоточечного заземления. Многоточечный контур заземления имеет простую структуру, и явление высокочастотной стоячей волны, которое может возникнуть на заземляющем проводе, значительно снижается, но многоточечное заземление может привести к образованию множества контуров заземления внутри устройства, что легко чтобы вызвать помехи контура заземления в чувствительных хранилищах внутри устройства.

Как правило, одноточечный метод заземления может использоваться, когда частота ниже 1 МГц, и многоточечный метод заземления может использоваться, когда частота выше 10 МГц, и гибридный метод заземления обычно используется, когда частота от 1 до 10 МГц.

Третье, смешанное заземление. Гибридное заземление представляет собой комбинацию одноточечного и многоточечного заземления. Этот тип заземления часто используется при наличии в печатной плате частот смешения высоких и низких частот.

На рисунках 5 и 6 показаны два гибридных метода заземления. Для схемы с емкостной связью одноточечная структура заземления проявляется на низкой частоте, а многоточечное состояние заземления — на высокой частоте. Это связано с тем, что конденсатор шунтирует высокочастотный ток на землю. Ключом к успеху этого метода является четкое понимание частоты использования и ожидаемого направления тока заземления. Использование конденсаторов и катушек индуктивности в топологии заземления позволяет нам управлять высокочастотным током в оптимизированной конструкции. Маршрутизацией печатной платы можно управлять, определяя путь, по которому будет проходить ВЧ-ток. Недостаток знаний о токовой петле РЧ может вызвать проблемы с излучением или чувствительностью.

Подвесной означает, что система заземления устройства электрически изолирована от системы заземления элемента корпуса для предотвращения передачи электромагнитных помех в элементе корпуса на устройство. Однако, поскольку устройство не подключено к общему заземлению, подвесное заземление может вызвать накопление статического электричества между ними. Когда заряд накапливается до определенной степени, разность потенциалов между устройством и общей землей может вызвать сильный электростатический разряд, вызывающий помехи. Ток разряда. Подвесное заземление не подходит для использования в системах связи.

Если понять вышеизложенное, то при фактической печати платы BCB линия заземления должна быть рационально проложена на основе приведенной выше теоретической основы. При прокладке линии заземления следует обратить внимание на следующие моменты:

Разумная конструкция заземления является наиболее эффективным методом проектирования электромагнитной совместимости при проектировании высокоскоростных цепей. По статистике, 90% проблем с электромагнитной совместимостью возникают из-за неправильной проводки и заземления. Качественная проводка и заземление могут улучшить помехоустойчивость и уменьшить излучение помех. В то же время многие проблемы с электромагнитными помехами можно решить с меньшими затратами. Поэтому при проектировании печатных плат высокоскоростных цепей требуется разумное конструктивное заземление. Это жизненно важно.

Обычно рекомендуется, чтобы токи питания и сигналов возвращались через «плоскость заземления», а уровень также обеспечивал опорный узел для преобразователя, источника опорного напряжения и других подсхем. Однако даже широкое использование заземляющего слоя не гарантирует высокого качества опорного заземления для цепи переменного тока.

На рис. 1 показана простая схема, изготовленная с использованием двухслойной печатной платы с источником переменного и постоянного тока на верхнем слое, один конец которой подключен к переходному отверстию 1, а другой конец подключен к переходному отверстию 2 через U-образный переходник. медный след. Оба переходных отверстия проходят через плату и соединяются с заземляющей пластиной. В идеале импеданс равен нулю, а напряжение на источнике тока равно 0 В.

Эта простая схема далека от отражения реальной ситуации, но понимание того, как ток течет от переходного отверстия 1 к переходному отверстию 2 в заземляющем слое, поможет нам увидеть реальную проблему и найти способы устранения шума земли в высокочастотных схемах. метод.

Индуктивность пропорциональна площади контура тока, и взаимосвязь между ними может быть проиллюстрирована правилом правой руки и магнитным полем, показанным на рис. 2. Внутри контура магнитные поля, создаваемые током, протекающим по все части петли усиливают друг друга. Вне контура магнитные поля, создаваемые различными частями, ослабляют друг друга. Следовательно, магнитное поле в принципе ограничено внутри контура. Чем больше петля, тем больше индуктивность, а это значит, что при заданном уровне тока она хранит больше магнитной энергии и более высокий импеданс, что приводит к большему напряжению на заданной частоте.

В простом примере, показанном на рисунке, петля наименьшей площади явно представляет собой петлю, образованную U-образной верхней дорожкой и частью заземляющей пластины непосредственно под ней. На рис. 3 (слева) показан путь, по которому большая часть переменного тока проходит через заземляющий слой, который представляет собой наименьшую замкнутую область, прямо под U-образным верхним проводником. В практических приложениях сопротивление заземляющего слоя вызывает протекание низкого тока ПЧ где-то между прямым обратным путем и непосредственно под верхним проводом (справа). Однако даже при таких низких частотах, как 1-2 МГц, обратный путь находится вблизи вершины верхней трассы.

Как избежать проблем с размещением? Как только вы поймете обратный путь тока в заземляющем слое, вы сможете найти и исправить распространенные проблемы компоновки. Например, на рис. 4 путь A считается критическим путем, и его следует свести к минимуму, вдали от цифровых линий и не иметь переходных отверстий. Путь B не так важен, но он должен проходить через путь A. Обычно обрезают плоскость заземления ниже пути A, затем проходят через два переходных отверстия и прокладывают путь B ниже пути A.

Но результат неудачный, индуктивность введена в контур заземления обоих сигналов, потому что слой заземления прерывания увеличивает площадь обоих контуров. Путь А проводит высокочастотный сигнал, поэтому на открытии заземляющего слоя появится индуцированное падение напряжения. Для типичного сигнала ECL или TTL это падение напряжения может превышать несколько сотен милливольт, что достаточно, чтобы серьезно повлиять на производительность 12-разрядного преобразователя с частотой 10 МГц или 8-разрядного преобразователя с частотой 20 МГц. Простое решение состоит в том, чтобы добавить провод к вырезу заземления, чтобы уменьшить площадь контура.

Еще одним поводом для беспокойства являются помехи в питании. Волновое сопротивление линии электропередачи должно быть как можно меньше. Чтобы сделать это отношение небольшим, плоскость заземления всегда должна быть ниже линии питания, чтобы уменьшить индуктивность и увеличить емкость. Выборочное размещение обходного конденсатора в критическом положении еще больше увеличивает емкость. Если учитывать только конденсаторы, например, поместить конденсатор емкостью 0,1 мкФ на вывод источника питания для уменьшения его импеданса, дроссель на 30 нГн будет иметь затухающие колебания примерно на 3 МГц после каждого переходного процесса.
