Слои каркасного дома: Каркасный пирог — материалы и особенности сборки стены.

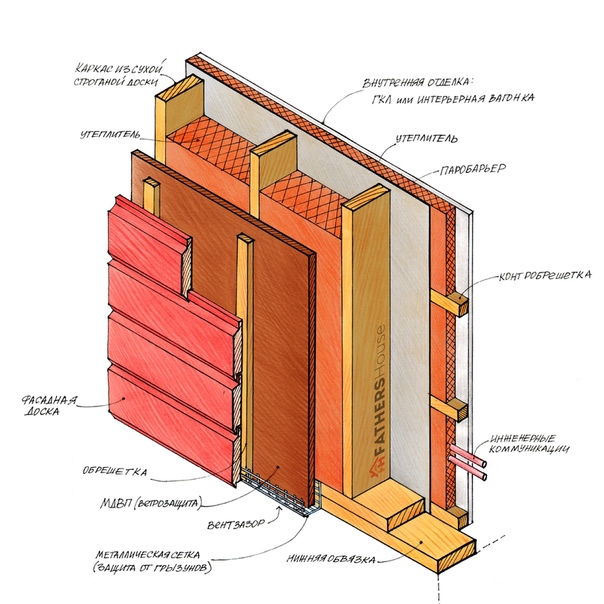

Принцип работы изоляционных слоёв каркасного дома

Особенности лёгкой стены

Можно смело утверждать, что по любой из модификаций каркасной технологии можно построить как хороший, тёплый и долговечный дом, так и такой, что жизнь в нём превратится в мучение.

Главное в каркасном доме это то, насколько правильно и тщательно выполнены все слои «пирога» многослойной конструкции стены.

Пароизоляция каркасной стены

Если в относительно тёплый период утеплителю ничего не грозит, то зимой разница температур внутри и снаружи может достигать 50°С. А это грозит образованием конденсата на границе тёплой и холодной зон.

Однако утеплители остаются таковыми только будучи сухими. Чтобы не получить точку росы прямо внутри стены, необходима пароизоляция ограждающих конструкций с внутренней стороны по всей поверхности стен и потолка. Для этого используют различные виды рулонного полотна (мембраны).

Пароизоляционная мембрана крепится к стойкам каркаса, а её основное предназначение заключается в защите теплоизоляции от поступления влаги изнутри помещения. Дело в том, что в воздухе всегда присутствует определённое количества влаги, а в условиях жилого помещения её количество вырастает ещё больше (выдыхаемый воздух, кухня и т.д.). Если пренебречь этим важным слоем, утеплитель быстро намокнет и перестанет выполнять свою функцию.

Пароизоляцию укладывают сначала на потолок и заводят немного на стены, затем монтируют на стены и заводят на потолок. Правило тут простое: пар поднимается вверх, значит на его пути не должно быть «карманов». Перехлёст между полотнами составляет около 15 сантиметров с каждой стороны.

На стыке между наружной стеной и внутренней перегородкой вертикально крепится 50 см полоса от потолка до пола. Она приклеивается к общему контуру пароизоляции по периметру стен. Между жилыми этажами пароизоляция не нужна. Она нужна только там, где есть большой перепад температур.

При монтаже этого слоя необходимо проявлять аккуратность. Все швы и стыки должны быть без разрывов. Материал должен быть прочным, иначе возможны повреждения полотна при монтаже, а они не желательны. Стыки полотен тщательно проклеивают не высыхающим клеем-герметиком. Если стык не внахлёст и его нельзя проклеить, используется специальная клеящаяся лента.

Наиболее ответственные участки — утопленные в стену электрические розетки. Коробку розетки сзади оборачивают куском полиэтилена и только после этого крепят к стойке. Спереди весь участок стены накрывают общим полотном пароизоляции. В мембране делают вырез в размер розетки и выпускают через него края полиэтилена, разворачивая их по поверхности мембраны наружу. Затем узел герметизируют — проклеивают герметиком или клейкой лентой. Различные отверстия от выходящих из стены проводов или труб обклеивают специальным скотчем.

Относительно пароизоляции каркасного дома существует множество «страшилок» и мифов. Например, что неудачно забитый гвоздь приведёт чуть ли не к катастрофическому намоканию утеплителя в стене.

Конечно, правило тут одно — полная герметизация. Однако любой завинченный в стену шуруп или забитый гвоздь, даже если он пробивает собой отверстие в мембране, собой же его и закрывает. Это как гвоздь, с которым можно ездить, пока он остаётся в колесе. Да и в любом случае, учитывая уровень влажности используемой для возведения каркаса древесины, ничего принципиально нового в этом плане такой прокол пароизоляции не привнесёт. Так что можно спать спокойно — неудачно закреплённая на стене картина не станет причиной разрушения дома.

Внутренняя обшивка каркаса

Сначала из любого листового материала нужно сформировать внутреннюю поверхность стены. Обычно в качестве первого слоя используют OSB плиту, а затем гипсокартон. Но это справедливо лишь для подготовки стен под покраску или оклейку обоями. В противном случае можно отделать стену панелями или той же вагонкой.

Как вариант, для черновой отделки каркаса можно использовать ГВЛ, гипсоволокнистый лист. Достаточно часто можно услышать, что звукоизоляция таких домов желает лучшего, создаётся ощущение, что находишься на улице. Дело в том, что один слой гипсокартона или гипсоволокна толщиной 12 мм плохо глушит низкие тона и работает чуть ли не как усилитель звука. Такая толщина с учетом стандартного шага обрешётки не в состоянии погасить вибрационные колебания, получается «барабан».

А вот два слоя создадут практически монолит, который способен противостоять вибрации. Таким образом, стена будет реально препятствовать распространению звуковых волн. Кстати, одновременно решается и еще одна задача — двойной слой листов гораздо прочнее держит специальные ввинчиваемые дюбели и монтажные коробки для розеток.

Листы внутренней обшивки на стены можно укладывать как вертикально, так и горизонтально. Но практика показывает, что горизонтальный монтаж с разбежкой следующего ряда наиболее предпочтителен. В этом случае верхний ряд перекрывает стык нижнего и тем самым устраняет нагрузку на соединительную стойку двух смежных листов. Таким образом стыки идут не во всю высоту помещения, а лишь на один ряд листов. Второй слой обшивки, соответственно, перекрывает все стыки первого. Такая мера повышает монолитность стен и избавляет от трещин на поверхностности в дальнейшем.

Края обшивочных листов никогда не должны обрываться между стойками, а обязаны опираться на стойки и перемычки. Если что-то не срослась, на стыке двух листов добавляется ещё одна вертикальная стойка или горизонтальная перемычка. Либо лист выкраивают так, чтобы стык пришёлся на середину уже существующей стойки.

Обычно перед обшивкой стен в них прокладываются необходимые коммуникации. Электрические кабели из соображений пожарной безопасности прячут в гофрированную металлическую трубу. Отдельное внимание нужно уделить полу и стенам в сырых помещениях. В них необходимо оградить несущие элементы конструкции от влаги путём устройства дополнительного слоя гидроизоляции. В любом случае стоит покрыть дерево лишним слоем защитного покрытия.

Гидроизоляция и ветрозащита

Ветрозащита (она же внешняя гидроизоляция) укрывает утеплитель снаружи и предохраняет дом от продувания ветром. Как правило, это рулонный материал, напоминающий плёнку.

Основная задача этого слоя не дать ветру выдуть тепло из теплоизоляционного слоя. Но в то же время ветрозащита должна быть паропроницаема, иначе утеплитель окажется без вентиляции и, набрав влаги зимой, промёрзнет. Что естественно скажется на его теплопроводности. При монтаже ветрозащитной мембраны стыки желательно поклеить армированным скотчем. Рассчитывать укладку полотна нужно так, чтобы швы между плитами не совпадали со швами плёнки.

Внешняя отделка каркасного дома

Сегодня в качестве внешней обшивки каркаса всё чаще применяют плитные материалы. Из них наиболее популярна ОСП — влагостойкая ориентированно-стружечная плита (OSB). Такие плиты хорошо противостоят сколам и внешним ударам.

Широко используемые ранее для этих целей цементно-стружечные плиты (ЦСП) хоть и обладают меньшей водопоглощающей способностью, хуже противостоят точечным нагрузкам (место крепежа саморезом к каркасу) и способны дать трещину в самый неподходящий момент.

Внешняя облицовка каркасного дома является самостоятельным элементом. Большинство облицовок, кроме дерева допускается монтировать на стену без вентиляционного зазора. Вентзазор обязателен лишь когда используют деревянный сайдинг, блокхаус или имитацию бруса.

Традиционным фасадным материалом служит сайдинг. Но ни что не мешает выполнить её таким образом, чтобы дом по своему внешнему виду абсолютно не отличался от зданий, построенных из кирпича, бревна или бруса.

Строительный рынок предлагает сайдинг двух основных видов, виниловый и металлический. Металлический отличается прочностью и простотой монтажа. Благодаря особому покрытию он обладает превосходными антикоррозийными свойствами. Виниловый сайдинг легче, но хуже переносит отрицательные температуры и прямые лучи солнца. Зато металл сильнее нагревается и не очень приятно бренчит под косым дождем.

При монтаже сайдинга следует постоянно выверять плоскость установки панелей. Поскольку панели длинные, то очень легко завалить один из углов. А заметно это будет только если отойти от стены на некоторое расстояние.

В качестве внешней обшивки в последнее время всё чаще используется и разнообразный деревянный погонаж. Блокхаус представляет калиброванные доски имеющие поперечный профиль в виде среза бревна. Применение блок-хауса создает впечатление, что стены сделаны из оцилиндрованного бревна. Все панели имеют замковое соединение что существенно упрощает их монтаж и препятствует продуванию фасада.

Из «секретов» бывалых мастеров следует упомянуть, что окрасочные и защитные составы необходимо наносить на панели до их монтажа на стену. Иначе через какое-то время можно получить белесые полосы, возникшие в результате естественной усадки древесины.

Ещё один тип деревянной отделки фасада так называемая имитация бруса (фальш-брус). В этом случае доска имеет сечение прямоугольника со скошенными углами (как вагонка, но большего размера). Обшитый таким материалом дом похож на брусовый. Такое же впечатление создаёт модный сегодня планкен — внешняя обшивка из фасадной доски особой формы.

С помощью облицовки «под камень» можно создать впечатление, что стена сделана из настоящего камня. Учитывая, что искусственный камень относится к классу плиточных материалов, то никаких проблем с его укладкой не возникает. Это материал можно мыть и он легко поддаётся ремонту в случае повреждения стены.

Начало: Ключевые моменты технологии каркасного домостроения

Пирог каркасной стены по финской технологии

С каждым годом я всё больше убеждаюсь в том, что каркасные дома, построенные по финским технологиям наиболее популярны среди москвичей. А мой опыт в строительстве – более 15 лет!

Одним из наиболее важных этапов при строительстве «каркасников» является сборка пирога стены. Она обеспечивает защиту от окружающей среды и холода.

Давайте знакомиться.

Я — Михаил, директор компании СТМ-Строй.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.

Мы приступаем к сборке пирога каркасной стены по финской технологии после укладки фундамента, установки нижней обвязки и чернового пола. Строгое соблюдение порядка действий обязательно, поскольку в противном случае здание не будет обладать требуемой прочностью и долговечностью.

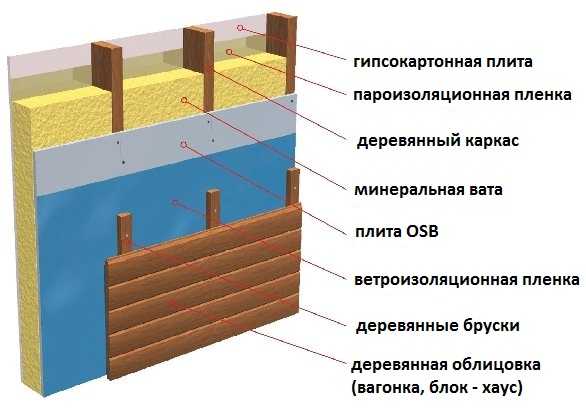

Пирог каркасной стены – что это такое?

Стены дома каркасной конструкции отличаются легкостью, теплоемкостью и стоимостью. Единственную сложность составляет процесс установки.

Важно!

«Пирогом» называют сборную конструкцию со сложной структурой, обеспечивающую полную изоляцию здания от окружающей среды. Она предоставляет пространство для прокладки теплоизоляции и основных коммуникаций. При правильной сборке она поддержит комфортный микроклимат внутри дома.

Вот почему такую работу нужно доверять только профессионалу.

Финская технология пирога стены каркасного дома

Скандинавские технологии строительства деревянных домов относятся к числу наиболее удачных и совершенных в мире. Поэтому они по-прежнему пользуются устойчивым спросом. Строительство включает порядок сборки всех компонентов деревянного дома, стены и внутренние перекрытия. Технология возведения каркаса сены предусматривает такие этапы:

• монтаж каркаса из бруса поверх нижнего перекрытия;
• сборка стеновых панелей с внутренней и внешней обшивкой;

• установка теплоизоляции;
• монтаж элементов, необходимых для укладки пола второго этажа и кровельного пирога. При монтаже пирога стены каркасного дома по финской технологии в местах, подверженных наибольшей нагрузке, используются металлические кронштейны и другие крепежные элементы.

Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.

В чем разница между финской и канадской технологиями сборки?

Оба варианта предусматривают создание каркасного дома, применение различных материалов и способов строительства и обустройства перекрытий. Хотя сегодня разница между ними сглажена, ее все еще можно заметить невооруженным взглядом. Основные различия:

• разница в размерах обшивочных материалов: размер листа канадского OSB 1220х2440мм, а европейско-скандинавского — 1250х2500мм. Отсюда разный шаг стоек.
• качество. При зарождении американских технологий строительства предпочтение отдавалось некачественным доскам с толщиной 40 мм. Скандинавский подход предусматривает использование исключительно качественной древесины. Материал тщательно просушивается, а стойки с размерами 50 мм позволяют расширить шаг до 600 мм;
• стена каркасного дома по финской технологии дополняется надежной теплоизоляцией. Она существенно повышает энергетическую эффективность здания. Метод позволяет сократить расходы на отопление в зимний период и лучше защитить коммуникации.

Нельзя забывать, что конструкция канадских стен отличается повышенной прочностью. Она дополнена сдвоенными досками и усиленными оконными проемами. При таком подходе образуется дополнительный мостик холода. Повышенная прочность позволяет зданию выстоять под воздействием мощных ураганов.

Важно!

Сегодня, вследствие глобализации всех сфер жизни, различие технологии стало менее выраженным. В большинстве случаев явная разница выражена только в характере оформления несущих каркасов и наличии либо отсутствии защитно-декоративных элементов.

Я не считаю, что в какой-либо работе нужно слепо следовать догмам. Поэтому каждую постройку наша бригада вносит актуальные изменения. Иногда я допускаю отклонения для достижения заданных целей и улучшения конечного результата. Возможна перепланировка для большего соответствия здания потребностям клиентов. Все это оговаривается в индивидуальном порядке при общении с клиентом.

Специфика архитектурного исполнения домов по финской технологии

Чаще всего мне заказывают проекты финских домов с пологой двускатной крышей симметричной формы. Двухэтажные строения встречаются крайне редко даже в Финляндии, но и такой вариант возможен. Конструкция пирога стены при этом не изменяется, однако объем работы удваивается. Рассмотрим конструкционные особенности стиля:

• конструкция каркасной стены по финской технологии не предусматривает наличие привычных подсобных помещений, таких как веранда, подземный гараж и т.д. Они способствуют распространению влаги в доме и сокращают срок эксплуатации здания. Лучшим решением станет возвести отдельную постройку на небольшом удалении от дома;
• сруб собирается «в лапу». Выступ кровли не менее 0,5 м, цоколь – не меньше 0,4 м. Стандартный план предусматривает наличие просторной террасы и балкона, расположенного над ней;
• крупные окна. Проемы выделяются непосредственно во время сборки пирога стены. Рамы большой толщины с двумя створками способны пропустить максимум солнечного света. Это обусловлено тем, что в Скандинавии световой день короткий, поэтому естественное освещение остается скудным;
• два входа. Это отличительный признак финского дома – в стенах предусмотрено две створки для дверей. Данная часть дома тщательно утепляется, чтобы избежать теплопотерь;
• все комнаты просторны и комфортны, внутреннее пространство не захламляется кладовками.

Подобная конструкция позволяет снизить риск полного разрушения здания при пожаре.

Для сборки стен используется клееный брус. Это обусловлено включением в конструкцию здания широких венцов. Предпочтение отдается хвойным породам дерева – сосне или ели. Такое дерево наполнено смолистыми соединениями, что снижает опасность пожара. Также подобные добавки улучшают внутренний микроклимат в здании.

Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.

Мои стройки

ЗВОНИТЕ мне в любое время +7(495) 241-00-59 (Михаил)

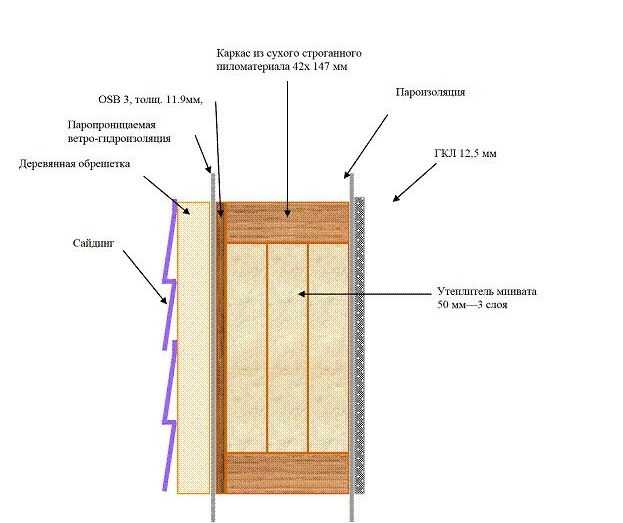

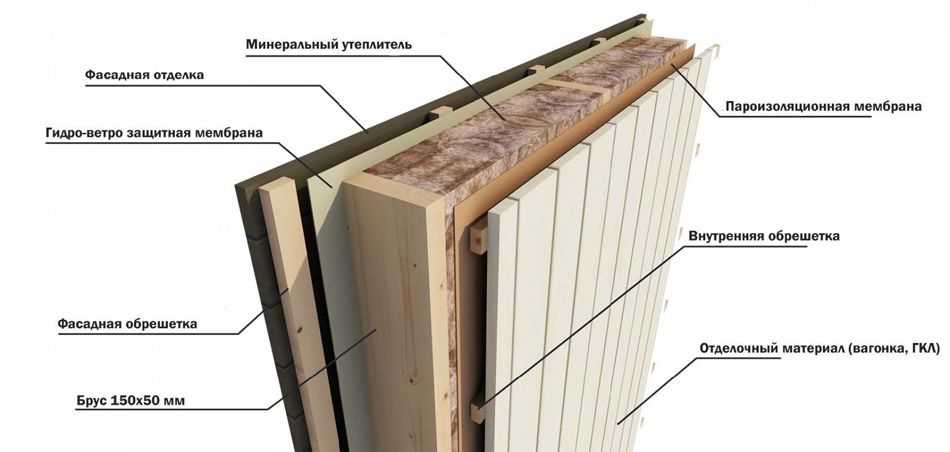

Конструкция пирога каркасной стены по финской технологии

Сразу обращаю ваше внимание на сложность перекрытий каркасного дома. С подобной работой не может справиться человек, не располагающий соответствующим опытом и ресурсами. Правильно собранный пирог стены включает ряд компонентов:

• каркас, собранный из деревянного бруса. Классические размеры составляют 150х150 мм. В России большинство производителей поставляет пиломатериалы в стандартных размерах. Это значительно упрощает работу. При желании, чертеж можно приспособить под брусья меньшего или большего размера;
• утеплитель. Чаще всего используется минеральная вата. Она гарантирует высокий уровень теплоизоляции. Ее объем заполняет все внутренние пустоты, помимо вентиляционного зазора. Мы чаще используем утеплитель в рулонах или плитах, поскольку в таком формате его легче закрепить на вертикальной поверхности. При необходимости обрешетку можно усложнить, чтобы создать пространство для закладки дополнительного слоя теплоизоляции;
• супердиффузионная мембрана. Ее структура позволяет отводить влагу из утеплителя, но не пропускает ее вовнутрь. Тонкая пленка служит одним из основных компонентов тепловой защиты здания. По этой причине ее отсутствие не допускается;
• древесноволокнистая плита в качестве внешней обшивки. Вместо нее можно установить дешевое ОСП, но я не советую здесь экономить. Установка тонкой и недорогой обивки приведет к снижению эффективности утеплителя. В таком доме нельзя будет жить зимой, а стены быстро придут в негодность;
• изоляция. Изнутри вплотную к утеплителю крепится слой пароизоляции, не позволяющий влаге изнутри дома проникнуть в минеральную вату. Как известно, подобные изоляционные материалы теряют свои свойства при намокании.

После завершения строительных работ с наружной стороны помещения проводится отделка. Обшивка может быть изготовлена из вагонки или гипсокартона. Второй вариант предпочтительнее, поскольку позволяет в дальнейшем улучшить стартовую отделку на усмотрение владельца.

Правильный пирог каркасной стены по финской технологии можно собрать лишь четко соблюдая порядок сборки и применяя высококачественные материалы. Не советую пытаться сделать эту работу самостоятельно, поскольку здесь нужна полноценная бригада. Только опытные мастера знают, как построить дом по финской технологии, и правильно собрать его стены.

Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил

Конструкция внутренних стен

Поскольку перегородки между комнатами не подвергаются нагрузке окружающей среды, к ним предъявляются меньшие требования. Их основная функция – разделение жилого пространства на функциональные зоны. Также они несут на себе элементы отделки, позволяющие оформить помещение в заданном стиле.

Пирог стены содержит меньшее количество слоев. По центру стены мы предусматриваем основные несущие стойки. Между ними располагается слой утепления, позволяющий стабилизировать температуру в доме. Для разделения влажных и сухих зон дополнительно крепится мембрана пароизоляции, защищающая деревянные стены от водяного пара. Снаружи они покрываются плитами ОСП, гипсокартоном или вагонкой.

Конструкция стены каркасного дома по финской технологии предусматривает использование заводских модулей, готовых к немедленной установке. В них можно проделать дверные проемы, что существенно упрощает реализацию планировки в доме. Однако клиенты чаще предпочитают заказывать у нас строительство межкомнатных перекрытий с ноля, поскольку это обходится значительно дешевле.

Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Шаг 2.
Проектирование

Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом

Порядок монтажа

Поскольку технология сборки каркасного дома предусматривает создание жесткой коробки, процесс сборки стен тесно связан с постройкой чернового пола. К строительству мы приступаем сразу после затвердевания фундамента.

В первую очередь собирается каркас из заранее подготовленных досок, прошедших просушку и обработку защитными составами. Это позволяет избежать такого явления как «усадка», и защитить дерево от влаги, влияния насекомых, гниения и плесени. В работе я использую исключительно безопасные составы. Они защитят дерево от биологического воздействия и горения, и не нанесут человеку вреда.

Завершенный каркас покрывается снаружи облицовочным материалом. Это может быть фанера, плита OSB или любой другой аналог, выбранный заказчиком. Лучше всего использовать стройматериал, изготовленный в западных странах, отказавшись от продукции из Китая. Хотя она изготовлена, преимущественно, из сибирской древесины, ее качество оставляет желать лучшего.

Финский каркас обеспечивает повышенную жесткость, рассчитанную не на ударные нагрузки, но на длительную эксплуатацию. Правильная стена каркасного дома по финской технологии собирается в несколько этапов:

• обвязка стен первого этажа досками по всему периметру. Далее собираются доски для межэтажных перекрытий, черновой пол, прочие несущие конструкции;

• сборка каркаса крыши в предусмотренной планом дома форме;
• в сухую погоду выполняется закладка утепляющего материала из минеральной ваты. Теоретически, заказчик может выбрать вместо нее более дешевый пенопласт, однако я настоятельно рекомендую не экономить здесь. Лучше наоборот, выбрать наиболее качественный материал, поскольку это позволит сократить расходы на отопление;

• установка защитных мембран по обе стороны утеплителя. Фиксация выполняется внахлест, с применением степплера так, чтобы изоляция не контактировала с наружным воздухом;

• фиксация наружной обшивки. Листовой материал, выбранный заказчиком, мы крепим к обрешетке крепежными элементами. Если используется металл, я беру болты, защищающие металл от коррозии. При этом предусматривается наличие вентиляционного зазора, в котором конденсируется и выводится за пределы здания влага.

Далее ведется установка пола, установка перекрытий, оконных и дверных проемов, инженерных систем, обустройство кровельного пирога.

После этого конструкция каркасной стены по финской технологии считается завершенной, после чего можно приступать к внутренней отделке. Усадка отсутствует, поэтому здание сразу после выполнения работ можно заселить.

Планируете делать каркасный дом для зимнего проживания? Звоните, +7(495)241-00-59 — помогу, подскажу, посоветую!

Предлагаю воспользоваться услугами моей бригады для устройства каркасного дома. Мой опыт монтажа каркасных домов более 15 лет. Гарантирую, что Вы останетесь довольны работой!

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Варианты стен и крыш для домов из деревянного каркаса

В то время как несущий каркас может быть звездой шоу в деревянном доме, система ограждения (перевод: ваши стены и крыша) защищает дом от внешних элементов. Кроме того, в зависимости от того, какие материалы вы выберете, эта система может создать высокоэффективный дом с экологически чистой и экономичной эффективностью. Хотя у каждой деревообрабатывающей компании есть свои предпочтения в отношении систем ограждений, существует несколько различных вариантов на выбор. При выборе системы необходимо учитывать несколько основных соображений, а также детали каждого варианта.

Структурные изолированные панели (SIP)

Структурно-изолированные панели, или SIP, существуют с 1970-х годов, и с тех пор их популярность растет. Проще говоря, SIPS состоят из ½-дюймового слоя ориентированно-стружечной плиты (OSB), слоя пенопласта, толщина которого варьируется в зависимости от ваших потребностей в изоляции, и еще одного слоя OSB толщиной ½ дюйма. Слои склеены, как бутерброд. Ваша команда профессионалов будет работать над применением конструкционных преимуществ панелей к деревянному каркасу вашего дома.

Использование SIP может снизить потребность в наколенниках и других бревенчатых элементах, что сэкономит вам немного денег. SIP-панели изготавливаются за пределами площадки и доставляются производителем на ваш объект, когда вы готовы их установить. Они бывают разных размеров, все углы, оконные и дверные проемы вырезаны и готовы к установке. Они привинчиваются к вашей крыше и стеновым балкам, а также могут использоваться в областях, которые не имеют деревянного каркаса, вместо традиционных систем стен и крыш. Дома SIP имеют чрезвычайно низкий уровень инфильтрации воздуха, потому что в них меньше щелей, которые нужно герметизировать. Эта воздухонепроницаемая характеристика делает отопление и охлаждение вашего деревянного дома более экономичным как с точки зрения ежемесячных счетов за электроэнергию, так и с меньшими размерами блоков ОВКВ, которые потребуются вашему дому.

См. также  15 основных вопросов о каркасных домах

Дома, построенные из SIP, способны поддерживать постоянную температуру и имеют меньше сквозняков и меньше проникновения шума, чем стандартные строительные здания. При правильной установке они сохраняют более высокое значение теплопроводности всей стены, чем каркасные стены с аналогичными пропорциями.

Если вы выберете структурно-изолированные панели (SIP) для своего деревянного дома, панели будут доставлены на ваш объект предварительно нарезанными и готовыми к установке.

Традиционный каркас

Обычный каркас имитирует систему, используемую в стандартном строительстве (так строится большинство домов в Соединенных Штатах), и состоит из кусков пиломатериалов размером 2 на 4 дюйма и 2 на 6 дюймов для каркаса стен и 2 на 8 дюймов, 2 на 10 дюймов, 2 на 12 дюймов или готовые фермы крыши для создания крыши. Все это обшивается слоем фанеры или OSB, который структурно связывает все вместе. Чтобы использовать обычный каркас в деревянном доме, стены строятся, устанавливаются и устанавливаются вокруг деревянного каркаса. Некоторые люди используют систему заполнения, помещая обычную стену внутрь деревянного каркаса. Не рекомендуется для наружных стен.

По мере того, как бревна сохнут и перемещаются в разные времена года, через щели между стенами и бревнами обязательно будет просачиваться воздух. Это увеличит ваши затраты на электроэнергию, а также может привести к проблемам с влажностью в будущем. Электрические провода и работы по изоляции могут быть выполнены как обычно, и у вас будет выбор стандартных типов изоляции, которые вы можете установить на стены. Чтобы соответствовать герметичности и получить изоляционные свойства SIP, вам нужно будет использовать напыляемую пену на основе полиуретана для стен и крыши.

GreenBuildingAdvisor.com | Фото Лори Э. Диксон

Решение для соломенных тюков

Согласно сказке «Три поросенка», солома — плохой вариант для крепкого дома. Однако дом из соломенных тюков практически невозможно разрушить. Дома из соломенных тюков не только довольно прочные, но и невероятно энергоэффективные. (Большинство стен из тюков соломы имеют R-30 по сравнению с R-17 дома с традиционным каркасом.) В этом типе конструкции тюки обычно имеют высоту 16 дюймов, ширину 18 дюймов и длину от 36 до 40 дюймов. Солома часто является отходом зерновой промышленности.

См. также  Золотой дом LEED из вторичных материалов

Несмотря на естественную конструкцию, дома из тюков соломы не являются пожароопасными. Фактически, покрытые глиняной штукатуркой стены из тюков соломы могут выдерживать температуру до 2000 градусов по Фаренгейту в течение более одного часа. Огню нужно топливо и кислород; солома набита так плотно, что обугливается снаружи, но никогда не воспламеняется. Кроме того, при правильной постройке дома из тюков соломы не должны подвергаться повреждению или проникновению воды, когда тюки должным образом покрыты глиняной или цементной штукатуркой.

О деревянном каркасе

В конструкции деревянного каркаса используются предварительно изготовленные (изготовление за пределами площадки) внешние и внутренние каркасные стены, балки перекрытий и фермы крыши для формирования надстройки, которая представляет собой законченный структурный каркас, передающий вертикальные и горизонтальные нагрузки. к основаниям. Деревянная каркасная конструкция затем может быть облицована кирпичом, деревом, фиброцементными плитами, оштукатурена или облицована плиткой, которые будут служить украшением дома, а также защитой от непогоды. Наружная облицовка будет установлена ​​на месте. Процесс сборки показан на изображениях ниже, которые соответственно изображают…

1. Деревянный каркас с открытой панелью первого этажа
2. Панели деревянного каркаса первого этажа устанавливаются после закрепления балок и пола
3. Балки первого этажа, установленные поверх панелей первого этажа
4. Внутренний вид от первого этажа до ферм крыши
5. Секция традиционного зеленого дуба до первого этажа для создания застекленной одноэтажной пристройки
6. Готовый деревянный каркасный дом поставлен и установлен компанией Vision Development

Деревянная каркасная конструкция 1

Деревянный каркас с открытыми панелями первого этажа

Деревянная каркасная конструкция 2

Панели деревянного каркаса первого этажа устанавливаются после закрепления балок и пола

Деревянная каркасная конструкция 3

Балки первого этажа, установленные поверх панелей первого этажа

Деревянная каркасная конструкция 4

Вид изнутри от первого этажа до ферм крыши

Деревянная каркасная конструкция 5

Секция традиционного зеленого дуба до первого этажа для создания застекленной одноэтажной пристройки

Деревянно-каркасная конструкция 6

Готовый деревянный каркасный дом, поставленный и смонтированный компанией Vision Development

Панели высотой от пола до потолка формируют каждый этаж, а настил одного этажа также служит монтажной площадкой следующего. Это показано на рисунках ниже, которые соответственно изображают…

1. Металлические балки Posi производства и установки Vision Development
2. Настил из ДСП толщиной 22 мм, прикрепленный к верхней части балок для создания уровня первого этажа
3. Внутренние панели первого этажа, прикрепленные к подошве пола из ДСП для создания внутренних стен

Ниже приведена типичная сборка деревянного каркаса из открытых панелей для наружной стены. Существуют альтернативы используемым материалам, и мы часто адаптируем наши панели в соответствии с конкретными значениями U и требованиями наших клиентов.

Деревянная каркасная конструкция

В большинстве деревянных каркасных конструкций в Великобритании используются сборные панели, произведенные специализированными компаниями, такими как Vision Development. Заводское производство этих деревянных каркасных панелей гарантирует, что они точно изготовлены с точными допусками в контролируемой фабричной среде, а не построены снаружи на строительной площадке во власти погоды.

Панели деревянного каркаса быстро возводятся на месте, а с конструкцией крыши, состоящей из ферменных стропил (в зависимости от проекта), здание, защищенное от непогоды, может быть построено всего за несколько дней. Это позволяет продолжать работы в защищенных условиях внутри здания, пока выполняется наружная облицовка и отделка крыши. Это не только экономит время, но и позволяет провести отделку вскоре после завершения строительства без риска растрескивания и порчи отделки.

Деревянное каркасное строительство используется не только для строительства домов, но и для школ, гостиниц, офисов, многоквартирных домов и спортивных сооружений. Деревянно-каркасная конструкция может применяться для зданий высотой до восьми этажей. С увеличением количества смеси древесины и металла (металлические поперечные балки и конструкционные балки) можно достичь больших пролетов с полами, доступными для кабелей / труб, для первоначальных ремонтных работ.

Панели деревянного каркаса

Стеновые панели деревянного каркаса состоят из вертикальных стоек и горизонтальных реек из мягкой древесины с обшивкой из древесных панелей и обшивкой из гипсокартона. Вертикальные стойки несут нагрузки через конструкцию к фундаменту. Обшивка обеспечивает устойчивость к ветру. Теплоизоляционные материалы обычно закладывают в промежутки между стойками наружных стен. Для получения дополнительной информации см. Изоляционные материалы.

В зависимости от конструкции стены также могут потребоваться защитные мембранные материалы. Для большинства наружных стен дышащая мембрана на внешней поверхности панелей защищает панели во время строительства. Эта дышащая мембрана также обеспечивает дополнительную защиту от любого дождя, который может проникнуть через готовую внешнюю облицовку. Обычно требуется пароизоляционный слой на внутренней стороне утеплителя, за обшивкой из гипсокартона, чтобы предотвратить попадание водяного пара в стеновую панель. Подробнее об этих материалах читайте здесь Изоляционные материалы.

Стеновые панели обычно предназначены для включения воздуховодов для обслуживания. Панели с деревянным каркасом могут изготавливаться и поставляться как закрытые или открытые панельные системы. Удобная сервисная пустота присутствует в обеих системах. Система открытых панелей изготавливается за пределами площадки, поэтому после сборки на месте первые ремонтные службы могут завершить свои работы, а затем можно обшить стеновую панель и обшить ее гипсокартоном. Закрытая панель имеет пространство для обслуживания, уже встроенное в панель, а также панель Fermacell, которая заменяет гипсокартон. Эта система популярна из-за значительного снижения затрат на рабочую силу на месте, а также преимуществ экономии времени.

Экологичность

Древесина признана единственным возобновляемым строительным материалом, а хвойная древесина, используемая в деревянном каркасе, поступает из экологически чистых британских и европейских лесов. Конструкция деревянного каркаса дает дизайнерам большую гибкость как в планировке, так и во внешнем виде. В конструкцию заложен высокий уровень теплоизоляции, что снижает затраты на отопление и экономит энергию. Узнайте больше об устойчивости древесины – https://www.
