Стены каркасного дома состав: Устройство стены каркасного дома — узлы, пирог, технологии возведения, варианты устройства. Устройство каркасных стен дома в Москве

Правильный пирог стен каркасного дома: состав и особенности устройства

Каркасная технология строительства предполагает возведение многослойных утепленных стен, каждый слой выполняет свою особую функцию. При правильной сборке дом приобретает отличные теплозащитные свойства: он надежно защищен от продувания и промерзания, а также от проникновения влаги. Установка многослойных наружных стен обеспечивает зданию долговечность: технология гарантируют более 50 лет безотказной службы без капитального ремонта.

Правила сборки стен каркасного дома

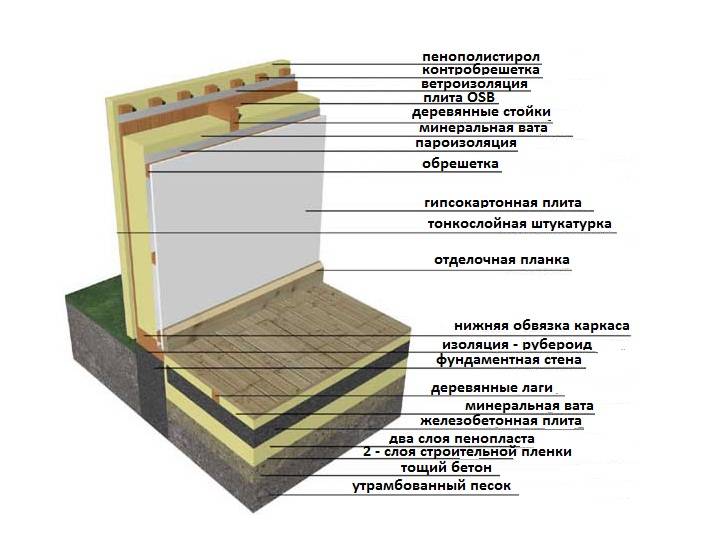

Наружные стены каркасного дома собираются в несколько слоев:

1. Силовой каркас. Стойки, пояса, верхняя обвязка стен выполняется из обрезной доски размером 40 на 100/150 мм. Раскосины и крон-обрешетка выполняются из обрезной доски. Все силовые конструкции рекомендуется предварительно обработать антисептиком для предотвращения гниения.
2. Утеплитель. Заполняет пространство между стойками каркаса. Наиболее популярный теплоизолятор – базальтовый утеплитель «ROСKWOOL СКАНДИК». Нельзя использовать в качестве утеплителя пенопласт: при горении он выделяет опасные вещества.
3. Ветрозащитная мембрана. Утеплитель быстро теряет свои свойства при контакте с влагой, поэтому он должен быть надежно изолирован от воздействия внешней среды с уличной стороны.
4. Паро-гидроизоляционная мембрана. Влага поступает не только с улицы: необходимо исключить воздействие на материал испарений со стороны помещений. Для этого устанавливается специальный защитный слой, предотвращающий проникновение водяных паров в стены дома.
5. Наружная отделка. Для облицовки можно использовать евровагонку, имитацию бруса, имитацию бревна, сайдинг+OSB. Материалы будут оберегать стены от внешних воздействий.
6. Внутренняя отделка. Как правило, стены обшиваются вагонкой камерной сушки. Однако, возможно установить каркас и обшить его гипсокартоном. Ровная поверхность ГКЛ может быть отделана панелями, оклеена обоями или любыми другими декоративными материалами.

Таким образом, внешние стены каркасного дома представляют собой многослойный утепленный «пирог», в котором внутреннее пространство заполняется утеплителем, защищенным с двух сторон защитными мембранами и пленками, а также внешней и внутренней обшивкой.

Установка перегородок в каркасном доме

В каркасных домах используется несколько типов перегородок. Для летних дачных домиков могут использоваться однослойные дощатые перегородки, для капитальных загородных коттеджей чаще выбираются каркасно-обшивные конструкции. Во внутреннем пространстве каркаса укладывается утеплитель – он обеспечивает звукоизоляцию между помещениями и предотвращает потери тепла. Для этой цели подойдет базальтовая вата и другие экологичные материалы.

Перегородки в каркасном доме собираются на основе каркаса из высушенной обрезной доски толщиной 3-5 см и шириной 5-10 см. Горизонтальные распорки каркаса изготавливаются из доски толщиной 3 см, по ширине она должна совпадать с вертикальными стойками. Обшивку каркаса можно сделать из досок, оставшихся от строительства, также для этой цели подойдут гипсокартонные листы, вагонка, ОСП-плиты, фанера и другие материалы. Если используется ДВП, толщина обшивки должна быть не менее 2 см.

Перегородки можно отделать в соответствии с общим дизайнерским оформлением дома: гипсокартон и другие материалы закрывают обоями, кафелем и прочими видами декоративной отделки. Если перегородки устанавливаются во влажных помещениях, необходимо позаботиться о гидроизоляции каркаса и утеплителя, они не должны контактировать с водяными парами.

Популярные проекты каркасных домов

ДК-133

2 518 000 ₽

-3%

2 444 000 ₽

ДК-132

3 289 000 ₽

-3%

3 193 000 ₽

ДК-131

2 409 000 ₽

-3%

2 338 000 ₽

ДК-103

3 013 000 ₽

-3%

2 925 000 ₽

ДК-53

2 209 000 ₽

-3%

2 144 000 ₽

ДК-52

2 928 000 ₽

-3%

2 842 000 ₽

Смотреть все

Какая Толщина Должна Быть У Стен У Каркасного Дома?

Содержание

• Специфика устройства каркасных стен и состав их материалов
• Значимость расчетов при определении толщины стен каркасного дома
• Выбор основных материалов и толщина стены каркасного дома
• Видео о настоящей стене каркасного дома

Развитие технологий строительства каркасных домов вызывает у многих заинтересованных потенциальных застройщиков вполне закономерный интерес и вопросы о прочности конструкции и о том, насколько теплые эти дома. В конечном итоге оба вопроса сводятся к одному: какая толщина должна быть у стен у каркасного дома?

Однозначно ответить на этот вопрос нельзя. Это связано с достаточно большим количеством технологий строительства и использованием для возведения каркаса и обшивки стен самых разнообразных щитовых материалов. Вполне естественно, что все они имеют разную собственную толщину и только из совокупности размеров всех стеновых материалов складывается реальная толщина стены каркасного дома.

Ниже мы рассмотрим варианты для разных технологических решений и приведем более конкретные цифры, а пока попробуем вместе с вами разобраться в основных принципах конструкции каркасных домов, точнее, их стен.

Специфика устройства каркасных стен и состав их материалов

Условно схему конструкции любых стен каркасных домов можно представить так:

• Вертикальные стойки
• Горизонтальные обвязки
• Утеплитель
• Отделочные материалы (наружные и внутренние)

При этом, независимо от типа конструкции: каркасно стоечной, с неразрывными стойками и прочих — общий принцип устройства остается у всех стен одинаковым. Именно благодаря этой особенности каркасных стен они получаются прочными и надежными, с низким коэффициентом теплоотдачи, не пропускающими влагу и ветер и вообще такими, которые позволяют создавать по настоящему полноценное комфортное жилище даже в территориях с достаточно суровыми климатическими условиями.

Как видно, толщина стен может быть очень разной, и в следующих разделах статьи мы рассмотрим, что влияет на определение ее размерных параметров.

В строительстве каркасных домов предлагается несколько различных технологий. В зависимости от их особенностей приобретают различные материалы для каркасного дома. Стоит отметить, что они не подбираются с учетом только их эстетических ценностей и внешнего вида.

В данной статье рассмотрены некоторые сведения о материалах используемых в строительстве каркасных домов, их плюсы, минусы и особенности выбора.

Значимость расчетов при определении толщины стен каркасного дома

Во-первых, необходимо четко понимать, для каких целей вы возводите каркасный дом. Если это небольшой дачный домик для временного летнего проживания, то и конструкция его стен будет облегченной. Иначе, стены рассчитываются исходя из несущей нагрузки каркаса без учета утепления.

Совершенно иная ситуация, когда вам необходим основательный полноценный дом в два этажа или дом с мансардой для всесезонного проживания. В этом случае в расчет необходимо принимать не только прочностные характеристики, но и необходимость утепления.

При этом толщина стен зависит не только от толщины утеплителя, но с учетом достаточности толщины бруса, необходимой для прочности и надежности всей конструкции.

Как рассчитать толщину стены дома? Обязательным фактором, учитываемом в расчетах, считается коэффициент сопротивляемости теплопотерям (иногда применяется термин коэффициент теплопроводности).

Существует еще один вариант конструкции каркасных домов. Это так называемая канадская технология. Здесь для возведения стен используются готовые, собранные в заводских условиях сип-панели. При выборе такой технологии строительства толщина стен определяется толщиной собственно самих sip-панелей.

В любом случае, каждый каркасный дом по любой из существующих технологий, в основе имеет очень продуманный инженерный расчет конструкции, который и становится основным и для выбора конструкции стены, и для выбора материала для ее устройства.

Выбор основных материалов и толщина стены каркасного дома

Как мы уже сказали выше, только детально продуманный инженерный расчет должен стать основополагающим в выборе материалов для устройства стены каркасного дома. Рассмотрим существующие варианты и примерные размеры, применяемые при возведении несущего каркаса.

Каркасно-щитовые конструкции

Строительство каркасно-щитовым методом общепризнано считается одним из наиболее популярных. Этому есть причины. Такие дома имеют замечательные эксплуатационные характеристики. Конструкция дома достаточно проста и возводится быстро, без применения специальной техники и небольшим числом рабочих.

Каркасно-щитовые дома — одинаково удачное решение как для строительства облегченного дачного домика, таки для возведения дома постоянного проживания. Для последних толщина стен в среднем варьируется в диапазоне 140-160 мм.мм (без учета внутренних и наружных отделочных материалов). Основной размер определяется толщиной бруса внутри щита и выбором утеплителя для его заполнения.

Скептикам, которые верят мифам о том, что такие дома не держат тепло, следует знать, что толщина стен каркасно-щитового дома в диапазоне 140-160 мм.мм соответствует двухметровой кирпичной кладке. Выводы относительно теплопроводности вы можете сделать сами.

Каркасно-обшивные дома

Строительство каркасных домов по этой технологии предполагает дополнительно к несущей конструкции из бруса использование для обшивки каркаса досок толщиной в 25 мм, плит ДСП или OSB толщиной в 16-18 мм.мм. Внутренняя часть конструкции заполняется утеплителем.

В данных конструкциях основные размеры толщины несущей каркасной стены рассчитываются именно с учетом утеплителя (точнее, его коэффициента сопротивляемости теплопотере) и необходимых несущих нагрузок конструкции. Для всесезонных домов толщина таких стен с учетом обшивки с внутренней и наружной стороны может находится в диапазоне +-182-200 мм.мм.

Конструкции таких стен наиболее часто обшивают изнутри и снаружи разнообразными отделочными материалами. Для обшивки внутренней части используется гипсокартон или деревянная вагонка, для наружной — сайдинг, блок-хаус, другие фасадные материалы. Для дополнительного утепления между навесными фасадами и основной стеной также могут использоваться утеплители.

В таких вариантах толщина стен рассчитывается с учетом этих отделочных материалов и технологического расстояния, необходимого для их устройства.

Каркасно-засыпные дома

По этой технологии сегодня стали строить значительно меньше каркасных домов и используется она в основном для возведения построек хозяйственного предназначения. Хотя жилые дома тоже продолжают строить — это самая экономичная схема.

Здесь в качестве утеплителя используются опилки, керамзит или шлак. Более современный утеплитель — негорючий целлюлозный сыпучий наполнитель. Обшивают такие каркасы горбылем и, соответственно, используют внутренние и фасадные отделочные материалы.

В таких конструкциях толщина стен обычно составляет 150-200 мм.мм плюс толщина отделочных материалов.

Как и в любых конструкциях при расчете учитываются местные климатические условия и коэффициент теплопроводности.

Дома из сип-панелей

Для этого типа домов используются сип-панели. Панели изготавливают в заводских условиях и их толщина в зависимости от выбора проектного решения находится в диапазоне от 50 до 200 мм.мм.

Каркасное домостроение примечательно тем, что дома возводятся очень быстро. Построить такой дом несложно даже самому. Но для этого необходимо знать устройство каркасного дома. Если возвести по всем правилам, такой дом стоит довольно долго, а жить в нем удобно.

В условиях возведения домов в России все же пока остаются два варианта каркасных домов: летний каркасный дом и каркасный зимний дом. Последний представляет собой каркасное сооружение для постоянного проживания в нем, более подробно описано здесь. Это уже более технологичная конструкция, включающая применение современных эффективных материалов с изоляционными свойствами.

И не только! Для постоянного комфортного проживания, такой дом должен обладать правильно созданной вентиляционной системой. Более подробно о ней вы можете прочитать в этой статье.

Видео о настоящей стене каркасного дома

Постоянный адрес статьи

Cтатьи по теме

Плюсы и минусы каркасных домов. Все подводные камни популярной технологии

Обшивка каркасного дома своими руками: используемые материалы и технология.

Смета на каркасный дом — основа для определения стоимости вашего строительного бюджета

Материалы для каркасного дома. Чем руководствоваться и что важно знать при выборе

Хороший садовый дом – выгоды каркасных технологий помогают сэкономить в строительстве

Устройство каркасного дома от нижней обвязки до утепления крыши.

Особенности и советы

Каркасные дома: реальные плюсы и «мифические» минусы, которые можно легко развеять

Фундамент под каркасный дом. Сооружение своими руками фундамента

Традиционные и передовые технологии каркаса

Традиционно дома обрамляются деревянным каркасом, который определяет форму дома и обеспечивает его структурную целостность. Этот метод сделал каркас дома довольно простым делом, но, применив некоторые новые идеи и передовые методы каркаса, команда Meadowlark Design + Build нашла способ усовершенствовать этот процесс, чтобы уменьшить количество используемых пиломатериалов, а также увеличить количество предусмотрена изоляция.

Давайте рассмотрим различия между традиционными и передовыми технологиями возведения каркаса и определим, как передовые методы возведения каркаса могут помочь вам построить более прочный и экологичный дом.

Что такое традиционные методы обрамления?

При использовании традиционных методов каркаса наружные стены вашего дома возводятся с небольшими расстояниями между стойками и двойными или тройными перемычками. В результате получается стеновая композиция, состоящая примерно из 25% пиломатериалов. Вы, вероятно, знакомы с традиционным обрамлением, когда вы ожидаете, что стойки в ваших стенах будут находиться на расстоянии 16 дюймов (от центра стойки до центра). Хотя этот традиционный метод обрамления может многое сделать для структуры вашего дома, каждый из них обшивочные доски — это пространство шириной 1,5 дюйма (которое проходит по всей высоте вашего дома), которое вы не можете изолировать.

Значение R/дюйм шпильки равно 1,25. Значение R/дюйм изоляции из стекловолокна или минеральной древесины составляет примерно 3,14, а различные типы пенопластов имеют значение R/дюйм в диапазоне от 4,48 до 7,20 в зависимости от типа пены. Более высокое число означает лучшую способность останавливать передачу тепла (т. е. потери энергии) через стену. Не требуется сложных математических вычислений, чтобы понять, почему минимизация количества деревянного каркаса в вашем доме поможет сделать ваш дом более энергоэффективным.

Суть здесь? В традиционных технологиях каркаса используются ненужные пиломатериалы, и они не позволяют построить самые энергоэффективные дома.

Что такое передовые методы кадрирования?

Усовершенствованные технологии каркаса, иногда называемые проектированием оптимальной стоимости (OVE), оптимизируют использование материалов для повышения энергоэффективности конструкции и сокращения количества отходов, образующихся в процессе строительства. Усовершенствованный каркас использует меньше пиломатериалов для строительства домов, которые могут вместить больше изоляции с гораздо более высоким значением R, но при этом оставаться прочными. На самом деле, в большинстве случаев передовые технологии каркаса используют на 25-30% меньше пиломатериалов в каркасе, что оставляет место для большей изоляции и более энергоэффективного дома.

Основным компонентом передовых технологий каркаса является использование пиломатериалов только там, где это необходимо для поддержания структурной целостности. Например, на приведенной ниже диаграмме показано, как элементы каркаса выстроены в линию от стропила до краевой балки фундамента.

Каковы преимущества передовых технологий кадрирования?

Мы уже намекнули на некоторые преимущества, которые передовые технологии обрамления могут принести вашему дому, но давайте подробно рассмотрим их здесь. С помощью этих методов вы получите больше:

• Энергоэффективность — передовые технологии каркаса обеспечивают большую теплоизоляцию, что улучшает внешний вид вашего дома за счет увеличения коэффициента теплопередачи, сведения к минимуму тепловых мостов и обеспечения комфортной и энергоэффективной жилой среды на долгие годы.

• Экономическая эффективность — Поскольку древесина не является хорошим изолятором и стоит больше на квадратный фут, чем изоляция, это разумный компромисс — меньше материала, больше производительности

Как сделать передовые технологии каркаса еще лучше

Хотя дома, построенные с использованием передовых технологий каркаса, по своей природе более энергоэффективны, чем их аналоги с традиционным каркасом, мы нашли дополнительный способ сделать еще один шаг вперед здесь, в Meadowlark. Добавляя два слоя жесткой изоляционной плиты из полиизоцианурата (полиизо) толщиной 1 дюйм со швом в шахматном порядке на внешней стороне, мы создаем тепловой барьер между деревянными элементами и внешней частью вашего дома. Это образует превосходный барьер для проникновения воздуха, предотвращая проблемы с влажностью, а также добавляет коэффициент изоляции R-10 ко всей стене в сборе. Этот метод строительства конкурирует по энергоэффективности со структурно-изолированными панелями (SIPS), но стоит дешевле.

Попробуйте передовые технологии каркаса для более прочного и экологичного строительства с Meadowlark

В Meadowlark Design + Build мы считаем нашу модифицированную передовую технику каркаса одной из наших лучших технологий экологичного строительства. Его структурная целостность, рентабельность и энергоэффективность помогли ему занять первое место в нашем наборе приемов зеленого строительства.

Если вы заинтересованы в использовании передовых технологий каркаса для создания собственного дома в Анн-Арборе, свяжитесь с нашей командой сегодня! Мы будем рады узнать больше о целях вашего проекта и начать работать с вами на пути к дому вашей мечты.

У вас есть проект строительства или реконструкции дома, о котором вы думаете?

Let’s Talk

Почему между стенами в США и Великобритании пусто?

Это обычное клише в голливудских фильмах: когда главный герой, обычно мужчина, оказывается в неуравновешенном эмоциональном состоянии или только что получил разрушительное известие, его первая реакция – ударить кулаком по стене. Тут же появляется дыра, через которую мы можем видеть квартиру по соседству. В европейской фильмографии такого никогда не бывает, если попробуешь, скорее всего, сломаешь себе руку. В очень интересной дискуссии на Quora люди спрашивают:  «Почему между стенами в США и Великобритании пусто?».  Ответы приходят от жителей обеих стран, проясняющих тему.

Неправда, что ВСЕ стены полые, как вы предлагаете, но все стены, которые не являются несущими , часто полые. Нет смысла использовать дорогие сплошные бетонные стены, если они не несут никакого веса — хотя большинство наружных стен бетонные, тогда как большинство внутренних стен представляют собой просто деревянные каркасы с гипсокартоном — Саймон Хант, США

В США большинство домов сделаны из дерева. Это дешево и легко доступно из-за частоты сосновых лесов в стране. Около века назад некоторые умные плотники поняли, что перегородки, которые они возводили внутри тяжело структурированных домов, сами по себе способны образовывать строительную систему — так появились дома с деревянным каркасом. Наряду с промышленной революцией, которая ускорила производство строительных материалов в больших количествах, и американской традицией «сделай сам», этот стиль строительства начал популяризироваться.

Изоляция наружных стен

Метод довольно прост: после закладки фундамента (обычно каменного или бетонного) из бревен создается деревянный каркас, придающий основную форму дому. Затем внешние стены покрывают слоем фанеры, еще одним слоем водонепроницаемого и воздухопроницаемого материала, создающего волокнистую изоляцию полостей, и, наконец, отделывают окончательный фасад из различных материалов, таких как камень, кирпич или бетон.

Основная идея современного легкокаркасного строительства состоит в том, чтобы сначала заложить фундамент (обычно это кирпичная кладка, литой бетон или шлакоблоки, в зависимости от региона), а затем построить деревянный каркас дома из каркасных бревен (в основном 2″ x4 ″ бруса поперечного сечения, называемого «два на четыре», хотя в разных местах каркаса используются разные размеры), затем «обшиваем» дом снаружи фанерой или ОСП, герметизируем древесину от непогоды слоем из дышащего, но водонепроницаемого материала, и «отделка» внешним слоем из различных материалов для защиты от атмосферных воздействий и эстетической привлекательности (асфальтовая черепица или алюминиевые панели для крыши, а также «сайдинг» из дерева, стекловолокна или пластика с кирпичными или каменными элементами или акцентами). для стен). С внутренней стороны дома отделка стен осуществляется путем прикручивания или прибивания гипсокартона к каркасным брусам стен с последующим наложением на швы бумажной ленты, выравниванием поверхности стены штукатуркой, затем нанесением фактурной отделка, чтобы скрыть недостатки, и покраска в нужный цвет. – Кит Шеннон

Шамли Грин УИЛЛ, Каркасное здание Суррей-Оук. Предоставлено Най Сондерс Лтд

Внутри более легкие стены построены из общеизвестного гипсокартона или гипсокартона – это штукатурка между двумя слоями плотного картона, прибитого к деревянному каркасу. Затем поверхность выравнивается, чтобы подготовиться к последнему слою цветной краски или обоев.

В Великобритании также используется слоистый метод для наружных стен, но без дерева в качестве основного материала. Великобритания — холодная и влажная страна, поэтому существует огромная потребность в хорошо структурированной изоляции. Вот почему стены с полой изоляцией там наиболее распространены. Они состоят из двух параллельных слоев построенных стен с пространством между ними. Обычно внутренний слой представляет собой дешевые бетонные блоки, часто называемые «газоблоками», в то время как внешний слой представляет собой более привлекательную кирпичную кладку. Внутренние стены построены так же, как и в США, с обеих сторон прибиты гипсокартонными листами.

Шамли Грин УИЛЛ, Каркасное здание Суррей-Оук. Предоставлено Най Сондерс Лтд

В Великобритании стены обычно состоят из двух параллельных слоев с промежутком между ними. Цель состоит в том, чтобы добиться как изоляции, так и устойчивости к влаге. Обычно внутренний слой представляет собой дешевые бетонные блоки, часто называемые «газоблоками», в то время как внешний слой представляет собой более привлекательную кирпичную кладку. – Алек Коули, Великобритания

Каркасно-гипсокартонная конструкция имеет множество преимуществ по сравнению с кирпичной кладкой. Дерево, как упоминалось ранее, является дешевым и простым в использовании материалом, и оно намного легче кирпичной кладки. Это облегчает многие строительные процессы, поскольку сокращает время и усилия и дает быстрые результаты. В отличие от тяжелой деревянной или кирпичной кладки, деревянный каркас не требует специального набора навыков, приобретенных за годы практики. Древесина также более устойчива к землетрясениям. Она гибкая и растягивается, нанося меньше повреждений конструкции и меньше несчастных случаев с жителями во время землетрясения. Возможно, придется заменить гипсокартон, но основная ячейка обычно остается цельной.

Кроме того, гипсокартон изготавливается в основном из гипса, не растягивается и не сжимается при перепадах температуры и влажности, обладает высокой звукопоглощающей способностью. Его можно легко прибить гвоздями или привинтить и быстро исправить при повреждении. За деревянным домом обычно легче ухаживать, а за кирпичными стенами нужно хорошо ухаживать, чтобы избежать повреждений. Разница в материальных затратах при ремонте по сравнению с каменной кладкой немалая. Философия «сделай сам» находит здесь применение, поскольку домовладельцы самостоятельно ремонтируют дома.

Полая теплоизоляционная стена

Дома с деревянным каркасом, как правило, легче обслуживать и достраивать. Из-за этого встроенного пространства между стенами, если вы знаете структуру деревянного каркаса за стеной, вы можете легко добавить новые электрические розетки, перенаправить трубы и т. д., просто удалив или вырезав гипсокартон в стратегически важных местах, проложив новую линию. в стену, затем исправление или замена гипсокартона. Независимо от того, поручает ли домовладелец это кому-то другому или делает это сам, это, как правило, намного дешевле, а результат более эстетичен, чем при каменной кладке. – Кит Шеннон

Самым главным преимуществом деревянного дома является именно это пространство между ними. Сантехнические, электрические и телефонные провода можно легко спрятать в щели между гипсокартонными листами и таким образом избежать неэстетичных результатов с учетом жилой площади.

Легкая каркасная конструкция имеет и свои недостатки, но обычно они легко устраняются.
