Строительство дома своими руками по канадской технологии: Канадская технология строительства дома

Своими руками. Строительство каркасных домов по канадской технологии. часть1

В России, как правило, дома такого типа называют канадскими. Хотя по каркасной технологии испокон веков немцы строили фахверки, монголы – юрты, украинцы – хаты-мазанки. В последние десятилетия каркасные дома с успехом строят и в Америке, и в Канаде, и в Европе.

Однако, как известно, что иностранцам хорошо, то русскому – не воспроизвести. А потому на просторах нашей необъятной страны не менее популярная каркасная технология обрела собственные неповторимые черты в соответствии с суровой российской действительностью. И, по-моему, от этого только выиграла.

Собираясь строить свой дом, мы с мужем изучили все доступные на тот момент варианты. Кирпич и газобетон показались нам дорогими, керамзитобетонные блоки слишком тяжелыми и недостаточно теплыми, а вот дерево в тот год заметно упало в цене, потому и решились на строительство каркасного дома. Пока, признаюсь, не пожалели.

Начертили схему каркаса, посчитали количество доски на обвязку, стойки, полы, обшивку, лаги, балки, стропила, обрешетку для крыши. Решили закупить сразу весь необходимый материал (30 куб. м дерева – это фура с прицепом), в результате сэкономили около 20% за счет доставки и скидок.

Надо сказать, что 28,9 куб. м доски, которую мы купили и использовали для настила пола и обшивки каркаса снаружи и внутри, можно с успехом заменить на листовой материал OSB (ориентированно-стружечной плитой – 9мм) или фанеру (6-9 мм). Кстати, один слой обшивки (внутренней) можно не делать. Внутри к каркасу после слоя пароизоляции и конррейки сразу прикручивайте гипсокартон. И не беспокойтесь по поводу потери тепла. 9 мм OSB или 15 мм доски от холода не спасут, а основную функцию теплосбережения несет на себе утеплитель. Поэтому на его качестве, толщине, плотности и количестве лучше не экономить.

Процесс строительства каркасного дома происходит следующим образом. Сначала укладывается фундамент, ленточный (наш вариант) или столбчатый. После укладки гидроизоляции, поднимаем цоколь до 40-50 см над землей и кладем снова гидроизоляцию и после горизонтальную обвязку из обрезной доски, которую привязываем проволокой к цоколю, для чего в нем заранее закрепляем анкеры или проволоку. Затем ставим угловые стойки с укосинами (подкосами), чтобы доски не разъехались.

Устанавливаем вертикальные стойки каркаса первого этажа. Сверху соединяем их второй горизонтальной обвязкой. Если предполагается мансарда, то устанавливаем горизонтальные балки перекрытия, и для удобства монтажа каркаса мансарды и крыши, обшиваем пол будущей мансарды доской или OSB. Затем также ставим угловые и вертикальные стойки и снова связываем их сверху горизонтальной обвязкой.

Кстати, согласно СНиПам мансардой считается этаж, у которого расстояние от пола до соединения стены с крышей менее 1,5 м. Даже если потолок скошенный, а указанное расстояние больше 1,5 м, такой этаж считается полноценным вторым.

После верхней обвязки устанавливаются вертикальные стойки в середине будущей крыши, определяющие высоту чердака. И дальше стропила, гидроизоляция, обрешетка крыши. Не забудьте весь каркас обработать специальной пропиткой с огне-, биозащитными составами. После чего пространство между стенами заполняем утеплителем. Толщину слоя утеплителя обычно диктует доска. Мы для вертикальных стоек каркаса использовали доску 15 см, именно такой слой минваты и заложили в стены.

Более того, когда обкладывали первый этаж дома в полкирпича, между кирпичной кладкой и деревом положили еще 5 см минваты. Мансарду обшивали виниловым сайдингом, а к нему добавили еще 10 см минваты.

– Мансарду следует лучше утеплять, – посоветовала нам архитектор Татьяна Ишматова, – и не помешает двойной слой пароизоляции. Практика показывает, тепло на втором этаже сохранить труднее.

Обратите внимание, что внутренняя отделка может быть из вагонки, фанеры, гипсокартона, ОSB. Для наружней подходит сайдинг, окраска, кирпич, фасадная штукатурка.

Расчеты стройматериала даны на одноэтажный дом с мансардой 9м х 9м.

Для каркаса понадобится:

Доска обрезная

6*200*50 – 146 шт – 8,76 куб. м (для обвязки и стропил)

6*50*40 – 40 шт – 0,5 куб. м (брусок для чернового пола)

6*150*50 – 127 шт – 5,7 куб. м (для каркаса)

6*150*25 – 645 шт – 28,9 куб. м (используется для обшивки, можно заменить на OSB или фанеру)

Доска необрезная (для обрешетки крыши)

6*150*25 – 3,7 куб. м.

Крепеж (саморезы по дереву, гвозди).

Утеплитель (минвата, стекловата, пенополистерол) – 50 куб. м.

Преимущества и недостатки каркасных канадских домов

Пожароопасность

Деревянные конструкции дома пугают всех своей пожароопасностью. Однако и кирпичные дома выгорают. Так что каменные стены еще – не защита. Конечно, в каркасных домах не следует прятать электропроводку внутрь стены, в коробе она тоже смотрится симпатично. Следует внимательнее отнестись к расположению печи, дымохода и камина. Кроме того, в каркасных домах рекомендуют отделку стен выполнять гипсокартоном (ГКЛ).

Грызуны

Ввиду общеизвестной способности пушистых надоедливых существ грызть все, что угодно (даже водопроводные трубы из свинца или алюминия), можно принять известные эффективные меры: биологическое оружие – кошка, психическое – ультразвуковые отпугиватели. И не ставить в качестве утеплителя внутрь стен пенопласт – его мыши выносят в первую очередь, используя для своих гнезд. Для чего годится пенопласт, расскажем в следующих статьях.

Долговечность

Хотя самые старые каркасные фахверковые дома простояли уже более половины тысячелетия, наши соотечественники все еще упорно продолжают бояться того, что каркасный дом развалится. Конечно, если вы собираетесь жить 500 лет, то стоит об этом всерьез побеспокоиться. Мы же с мужем, изучив историю Государства российского и статистику продолжительности жизни в нашей стране, решили, что этого дома хватит нам и нашим детям, а внуков строить мы научим. Главное помните, что долговечность дома зависит не столько от выбора материала, сколько от того, как он построен и обслуживается. У стен кирпичного дома, если неправильно рассчитан и построен фундамент, больше шансов разъехаться, чем у стен каркасного. Дерево прощает больше ошибок.

Легкость и экологичность

Такой дом позволяет использовать экономичный тип фундамента (столбчатый или ленточный). Каркасные дома не дают усадки. Летом в нем не жарко, а зимой не холодно. А дерево создает особый микроклимат, так что дышится легко.

Справка «Крестьянки»

История каркасного домостроения насчитывает более трех тысяч лет. Кто-то из историков считает прародителями каркасных домов канадские дома, а кто-то наши, турлучные (с тюркского языка переводится как плетеный) дома, которые строились на Кубани и в средней Азии. Так, археологи нашли дома с креплеными балками, между которыми плетеные ветки были обмазаны глиной. Достоверно известно лишь одно, технология строительства каркасных домов была завезена колонизаторами в Америку и там прочно закрепилась. Между тем, технологии каркасного дома разных стран похожи. В Англии строили каркасы, а промежутки набивали соломой, камышей и для тепла добавляли овечью шерсть, затем все это штукатурили глиной. И для того чтобы каркас не портился под воздействием природы, снаружи его обделывали камнем.

продолжение >>>

ъъъ

Каркасный дом своими руками по канадской технологии

каркас

• Фундамент
  • Делаем опалубку
  • Заливка фундамента
• Пол первого этажа
  • Каркас обрешетки пола
  • Обшивка пола фанерой
• Первый этаж
  • Каркас стен первого этажа
  • Поднятие внутренних перегородок
• Поднимаем второй этаж
• Делаем веранду с крышей
• Обшивка стен
• Монтаж дымохода
• Делаем крыльцо и террасу
• Укладка мягкой кровли
• Утепление стен
• Формируем внутреннее пространство

В апреле 2013 года наша семья получила участок под строительство дома в сельской местности. После долгих колебаний мы приняли решение строить каркасный дом своими руками по канадской технологии.

Фундамент для каркасного дома

В отличие от фундаментов для тяжелых зданий, каркасные конструкции по большей части не нуждаются в таком основании. Я видел дома, которые просто ставили на сваи. В нашем случае мы приняли решение, что в подвале нашего дома будут кладовки и места для хранения продуктов и других надобностей, поэтому мы его решили сделать ленточный фундамент с установкой свай через определенное расстояние.

1. Делаем опалубку для фундамента

Для закладки основания роем котлован шириной 50 см и глубиной 70 см.

На дно ямы делаем отсыпку песком и выкладываем подушку гравием. Засыпаем яму на тридцать сантиметров. Затем поднимаем стены опалубки над землей, сделав их из фанеры толщиной 8 мм.

Ширина заливаемой стенки — 20 см.

Усиливаем конструкцию с помощью укосин для того, чтобы бетон не распер опалубку, и одновременно фиксируем стенки между собой. Обратите внимание на дно основания фундамента.

С шагом полтора метра на дне траншеи делаем ямы под стойки, вставляем в них асбестовые трубы и армируем их арматурой.

Чтобы избежать деформаций, связанных с пучинистостью грунта после зимне-весеннего сезона, в основании всей площади дома у нас лежит песчаная подушка.

Обязательно выравниваем опалубку фундамента по показаниям уровня. Перепад высоты для каркасного дома не должен превышать по стене 1 – 2 см.

2. Заливаем фундамент

Для заливки фундамента мы приобретали покупной бетон, который нам довозили прямо в миксере. Вместе с основанием гаража и заливкой пола в нем у нас ушло 10 кубов бетона.

Во время заливки два человека (стоя по разные стороны от опалубки) простукивали фанеру резиновыми киянками, чтобы удалить воздушные прослойки воздуха из бетона.

Под гараж сделали литой бетонный пол, так он отлично выдерживает любую нагрузку и достаточно легко убирается.

Кроме основного объема работ связанных с заливкой опалубки, посредине дома, мы залили стойки под переводы дома. Сделали их очень просто. В асбестоцементную трубы диаметром 220 мм, вкопанные в нужные места по проектным чертежам, залили бетон, предварительно заармировав внутреннее пространство. Трубы погрузили в грунт на глубину 1 м, а над землей оставив 70 см.

3. Делаем каркас обрешетки пола

Для создания каркаса пола и всех остальных конструкций используем обрезную доску хвойных пород толщиной 25 мм. С ней очень удобно работать с точки зрения возможности комбинировать ее по толщине, сшивая ее с помощью саморезов.

На цоколь фундамента укладываем рубероид сложенный вдвое. Поверх него — изолон толщиной 10 мм, и затем поверх этой комбинации кладем основание каркаса из доски, обработанной антисептиком.

Далее начинаем наколачивать обрешетку основания первого этажа.

Для стяжки конструкции чернового пола взяли фанеру толщиной 20 мм размером 1,5 на 1,5 метра. Поэтому продольные лаги расположены на расстоянии 1,5 метра, а поперечные через 50 см. Лаги стянуты между собой обрезком доски и проложены на переводы, которые сделаны методом сшивания досок.

Скрепляя 4 доски в одну конструкцию, получаем прочное основание для переводов, которые проходят по сваям дома. Обратите внимание, что стык лаг для пола приходится как раз на место над переводом.

Доски крепятся между собой в месте стыка по принципу: пропил до половины обоих досок и вставки друг в друга. Все обрешетка готова.

4. Приступаем к укладке фанеры

Для того чтобы каркас приобрел нужную жесткость начинаем обшивать пол фанерой. Совет: вначале сделайте большие фрагменты пола, а уже затем приступайте к эркеру, входной конструкции и прочим. Дело в том, что по ходу работ у вас будет возникать много обрезков, которые могут пригодиться для закрытия данных мест. Обязательно прикручивайте фанеру саморезами к каждой лаге пола, что бы в дальнейшем фанера не скрипела при вашем движению по полу.

Совет: делайте весь объем работ по монтажу пола только в сухую жаркую погоду без дождей.

Иначе не укрытая фанера набухнет от осадков. Если после этапа настила фанеры есть шанс, что может пойти дождь, обязательно укройте ее полиэтиленовой пленкой.

После того как подняли цоколь первого этажа и обрешетили основание для пола, необходимо полностью закрыть пол первого этажа. И приступить к возведению каркаса стен.

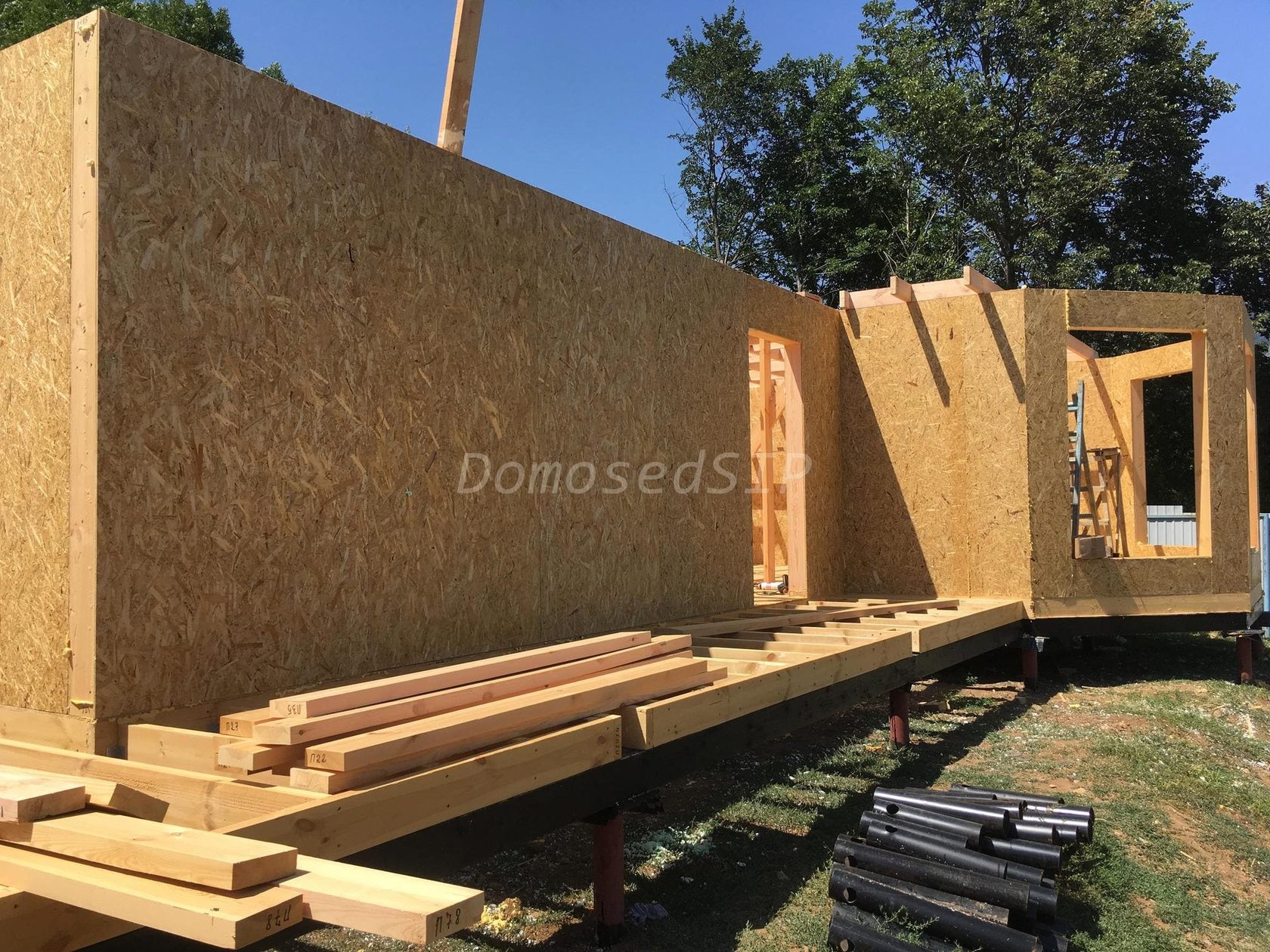

5. Каркас стен первого этажа

Возведение каркасного дома своими руками удобно тем, что можно на любом этапе работ координировать и подправлять проект под конкретные требования. Кроме того, идеально ровная площадка, дает возможность сборки каркаса по частям: как наружных стен, так и простенков.

Наш облицовочный материал — фанера, толщиной 20 мм и размерами 150*150 см. Поэтому ширина пролета каркаса равна 37,5 см. Это позволяет на один лист иметь пять точек опоры и тем самым увеличить жесткость конструкции. Так как вся наша система собирается на обрезные доски толщиной 30 мм, то в местах, на которые ложится дополнительная нагрузка листы рекомендуется сшивать по двое, а то и по трое.

Обратите внимание на каркас будущего окна. Здесь использовано соединение трех вертикальных досок. Это дало дополнительные гарантии от «просаживания» конструкции при монтаже всего здания, а также во время эксплуатации в зимних условиях, когда на крыше скапливается много снега. Особое внимание уделите вертикальности сборки. При монтаже каркаса, данную работу рекомендуется выполнять вдвоем и при этом выставлять распорки, до момента стяжки первого этажа переводами второго.

Не переживайте, что листы фанеры не будут ложиться вплотную друг к другу. Это часто бывает в связи с небольшими неточностями отливки фундамента. Данные дефекты в дальнейшем запениваются и прокладываются дополнительным листом утеплителя.

6. Поднятие внутренних перегородок

После того как внешние стены по периметру здания подняты и надежно зафиксированы, начинаем монтаж внутренних перегородок.

Очень важно провести корректировку выстраиваемых помещений до того, как каркас будет полностью готов.

Обратите внимание на фотографию: поверх стыкуемых каркасов стены проложена общая доска, которая играет роль стяжки при монтаже. Нижний край каркаса прикрепляется к полу на саморезы длинной 100 мм, и вся конструкция протягивается с интервалом в 50 см.

Как только все перегородки комнат первого этажа подняты и закреплены, поверх них накладываются доски толщиной 30 мм с интервалом в 10 см. К ним, прикручиваются листы фанеры для создания общей стяжки перекрытия первого этажа.

Вначале крепятся полные листы фанеры, а затем все дополнительные, такие как поверхность эркера.

7. Поднимаем второй этаж

После того, как первый этаж готов, приступаем к монтажу каркаса второго этажа. Изначально собираем фронтон фасада дома и поднимаем его.

Совет: лучше всего эту работы провести вечером, когда стихают дневные ветры. Фронтон крепится укосинами к перекрытию первого этажа. Далее начинаем сборку каркаса второго этажа. Здесь будут располагаться спальни, поэтому особое место отводится дополнительной звукоизоляции.

По аналогичному принципу поднимаем второй фронтон.

Вот так это выглядит с земли.

Для надежности обязательно делаем распорки на обе стороны, как вовнутрь здания, так и с внешней стороны.

8. Делаем веранду и крышу над ней

Конструкция дома очень сложная и это приводит к тому, что нет строгой последовательности в работе. Каждый последующий этап обусловлен технологией сборки. После монтажа фронтонов и перегородок второго этажа, начинаем собирать каркас веранды, которая расположена сбоку от дома и ее крыша будет логическим продолжением общей крыши дома.

Веранда будет выполнена с большим количеством окон, сделанных во французском стиле, когда расстояние от пола до окна равно расстоянию от потолка до верхней части окна. При этом ширина окна, ровно в два раза меньше его высоты. Это дает возможность сделать в этом месте после строительства дома прекрасный зимний сад с множеством растений.

Обратите внимание на то, как усилен каркас окон. В таких домах, очень большая нагрузка ложится именно на эту часть каркаса, поэтому, чтобы в будущем не лопнул стеклопакет, усильте каркас окон на этапе монтажа стен. Большой минус работы с фанерой в том, что она очень боится влаги. После прошедшего дождя фанера набухла, и нам пришлось менять пару листов.

Строительство каркасного дома, достаточно простой в монтаже процесс, единственное, что нужно соблюдать, это последовательность и точное следование технологической карте сборки.

9. Обшивка стен и финальный монтаж кровли

Перед тем, как приступить к монтажу внутренних перегородок, необходимо провести полную обшивку наружных стен каркасного дома.

Большим минусом таких домов может служить факт, что есть определенная разница между технологическим проектом, вычерченным на компьютере, и суровой реальностью.

Как бы вы не подгоняли элементы конструкции, всегда есть вероятность того, что отличие с проектом может достигать до десяти сантиметров. Это все становится наглядно видно при лицевой обшивке дома фанерными листами. При этом в работу включается российский менталитет, когда довлеет мысль, что в процессе не должно быть отходов, поэтому нелицевая сторона дома становится похожа на лоскутное одеяло.

Облицовочной фанерой также оббиваем крышу, чтобы подготовить основание для мягкой кровли. Весь процесс обшивки здания у нас занял почти неделю работы, благо был отпуск, и времени было предостаточно.

10. Строим шахту трубы дымохода

После процесса обшивки, согласно проекту, необходимо выстроить шахту для вытяжной трубы дымохода. Отопление нашего дома будет работать на газу, поэтому согласно проектной документации, для домов такого объема и площади необходимо использовать более мощные напольные котлы, для которых обязательно наличие вытяжных труб поднятых выше конька крыши. Поэтому нашей задачей было закрыть рукав дымохода на этом этапе строительства.

Дымоход выполнен из коаксиальной трубы выведенной и поднятый с помощью колена.

Ошибка многих пользователей напольных котлов в том, что они используют прямой дымоход, при этом не задумываясь над тем, что весь конденсат попадает в котел. Кроме того нередки случаи когда в него проникают птицы, которые были привлечены выходящим теплом и это приводит к остановке котла.

Подробнее читайте: Коаксильная вентиляция из полипропиленовых труб

Поэтому для улучшения обслуживания и эксплуатации, гораздо удобнее применять такую систему вывода отработанных газов, как «колено». Каркас шахты дымохода делаем из металлического уголка сечением 25 мм. Этого достаточно, чтобы не утяжелять конструкцию и одновременно с этим придать ей большую жесткость. А уже поверх проводим обшивку фанерой.

11. Делаем крыльцо и террасу

На этапе строительства приняли решение, что входная группа в дом будет расширена, за счет террасы пристроенной к крыльцу. Как всегда бетонируем асбестоцементные трубы, которые играют роль стоек под основание пола. Это помещение не будет жилым или утепленным, поэтому нам достаточно поднять стойки для последующего настила обрешетки пола, а не заливать при этом цоколь фундамента. Террасу сделали несколько вычурной формы, что придало всему дому большую оригинальность.

На стойки уложили рубероид в качестве гидроизоляции и сделали монтаж пола в точности как в комнате для зимнего сада. Только там мы его утепляли, а в этом случае секции оставили пустые, предварительно покрыв их антисептиком от преждевременного старения в неблагоприятных условиях. Одну часть крыльца мы состыковали с эркером гостиной комнаты, а другую завели до трубы дымохода. После этого приступили к сборке каркаса стен.

Толщина досок, из которого сделан каркас 30 мм, поэтому каркас крыши (подстропильных балок) нужно выкладывать с шагом 50 см. Это даст создать надежную конструкцию крыши для крыльца и террасы. Забегая немножко вперед, хочу показать, как она будет выглядеть на этапе покрытия гибкой черепицей.

12. Приступаем к укладке мягкой кровли

После того, как мягкая кровля появилась на нашем строительном рынке, с уверенностью можно сказать, что она стала одним из самых популярных укрывных материалов крыши. Плюс этого материала: цена, простота в укладке, высокий гарантийный срок эксплуатации и конечно отличная шумоизоляция.

Самое главное сделать ровное основание для наклейки частей кровли. Первое с чего начинается работа – это с установки ветровой защиты по бокам крыши. Это обычно металлическая полоска, выполненная в виде уголка, она не дает кровле «разлохматится» по краям крыши. Затем на крышу накручиваются реечки для безопасного нахождения на ней, и уже после приступаем к наклеиванию мягкой кровли.

Есть маленькие хитрости этого процесса. Первая – это обязательное наклеивание гидроизоляционной мембраны, одна часть которой липкая и приклеивается к крыше, а оборотная сторона способствует приклеиванию частей мягкой кровли.

Вторая тонкость кровельных работ — ошибка многих, что они ведут наклеивание ряд за рядом, однако гораздо эффективнее, если вы будете вести одновременно два ряда.

Первый будет направляющий, а второй корректирующий. Очень хорошо поджимают элементы кровли – мебельные гвоздики с плоской шляпкой.

Обходить любые элементы кровли, будь то мансардные окна или вентиляционные трубы нужно с максимальной внимательностью.

В отличие от обычной двускатной крыши, где нет ни каких трудностей в плане стыковки двух плоскостей крыши, наша конструкция очень неоднородна и ее покрытие требует аккуратности и определенных навыков. В первую очередь это касается стыковки сливов крыши.

Именно эти элементы кровли – ее самое слабое звено! Поэтому, вначале необходимо проклеивать гидроизоляционной мембраной стык скатов крыши, а уже затем приступать к монтажу элементов мягкой кровли.

Для большей надежности таких элементов как мансардные окна, вентиляционные трубы и стыки плоскостей крыши — промазывали их дополнительным слоем строительного битума. Создав тем самым еще один барьер для влаги. Особенно это актуально в момент ливневых дождей и весеннего таяния снега.

13. Утепляем стены

Каркасные дома известны тем, что их теплопроводность очень низкая. Их повсеместно используют в Канаде, Скандинавии. Причем часто их строят именно в районах крайнего севера, потому что их, в отличие от кирпичных домов, можно поднять и собрать за один сезон. Чтобы дополнительно уменьшить теплоотдачу, обычно утепляют внутренние простенки дома. Мы решили дополнительно утеплить и наружные стены.

В нашем проекте внешние стены укрыты вентилируемым фасадом, что дало возможность проложить ещё один слой утеплителя. Мы использовали обычную минеральную вату. Беда каркасных домов – грызуны, которые прогрызают длинные ходы и туннели в его стенах. Чтобы этого избежать, лучше применять листы минеральной ваты вместо пенопласта в качестве утеплителя.

Для этого на стену дома накручиваются деревянные бруски (их сечение 40 мм), как направляющие через 50 см. Именно такая ширина у утеплителя. А поверх них укладывается гидроизоляционная пленка и крепится к брускам с помощью скоб строительного степлера.

У этого покрытия очень важная функция. Во время дневных колебаний температур на обратной стороне сайдинга образуются конденсат, капельки которого активно впитываются минеральной ватой. Если в течение дня температура опустится ниже нуля градусов, то эти капельки застывают и минеральная вата теряет свои качества утеплителя. Что бы предотвратить этот процесс необходимо изолировать утеплитель от контакта с сайдингом.

После того как мы обшили гидроизоляционной пленкой поверхность стены, необходимо было набить реечки для крепления сайдинга. Шаг реечек 50 см.

Особое внимание уделите рамке окон. Что бы в дальнейшем можно было сделать качественные откосы и сливы на окна.

Совет: начинайте работы с низу, с полного ряда. При этом оббивайте стены модульно – например террасу и крыльцо, затем переходите к другой части.

Сайдинг лучше всего резать «болгаркой» с отрезным кругом по металлу, но при этом, чтобы она была небольшой мощности (до 1 кВт). Обратите внимание на пол отображенной на этой фотографии. Он выполнен не из фанеры, а их специальных уличных досок. Они сделаны из прессованной древесной пыли и практически не гниют на улице.

Сложные участки стен, на которых есть несколько стыков и углов, лучше всего делать с помощью хорошо выверенного строительного уровня, лучше, если он будет лазерный.

Все декоративные элементы, такие как наличники для окон, опанелка дверей и другие лучше приобрести заранее и потом во время строительства не отвлекаться на их поиски.

14. Формируем внутреннее пространство дома

После того, как закончены внешние работы по утеплению, обшивке сайдингом стен дома, а также кровельные работы. Приступаем к внутренним работам. В первую очередь к утеплению пола. Об этой процедуре мы писали в ходе работ по монтажу пола зимнего сада в этом доме. И конечно основная часть работ — монтаж межкомнатных перегородок.

Следует четко придерживаться размеров указанных в проекте. Это позволит хорошо сконфигурировать пространство, выверенное до мелочей.

Конечно работ в этом доме еще непочатый край, но если приложить руки и знать, что вот твоя мечта осуществится, разве может испугать вас невыполненный объем работ? Конечно – НЕТ!

Как построить дом по канадской технологии

Как говорится, все новое — это давно забытое старое. Это утверждение можно применить и к технологии строительства домов по канадской технологии. На самом деле этот метод, который в последнее время привлек внимание многих наших разработчиков, здесь используется давно. А в Канаде, откуда пошло название этой технологии, и того дольше. Суть технологии заключается в создании каркасного дома из дерева. Тем более что сделать такую ​​конструкцию своими руками под силу каждому, главное разобраться что к чему, купить материал и приступить к работе. Это связано с тем, что конструкция достаточно легкая, и вы можете выполнить все работы вместе с другом или членом семьи, не нанимая специальной тяжелой техники. Каждый уважающий себя мужчина мечтает построить дом для себя и своей семьи. Давайте подробнее рассмотрим, как построить дом по канадской технологии, что это такое, и какие этапы строительства нужно пройти. Эта информация поможет вам осуществить вашу мечту. А проделав большую часть работы самостоятельно, можно неплохо сэкономить.

Канадская технология — что за зверь

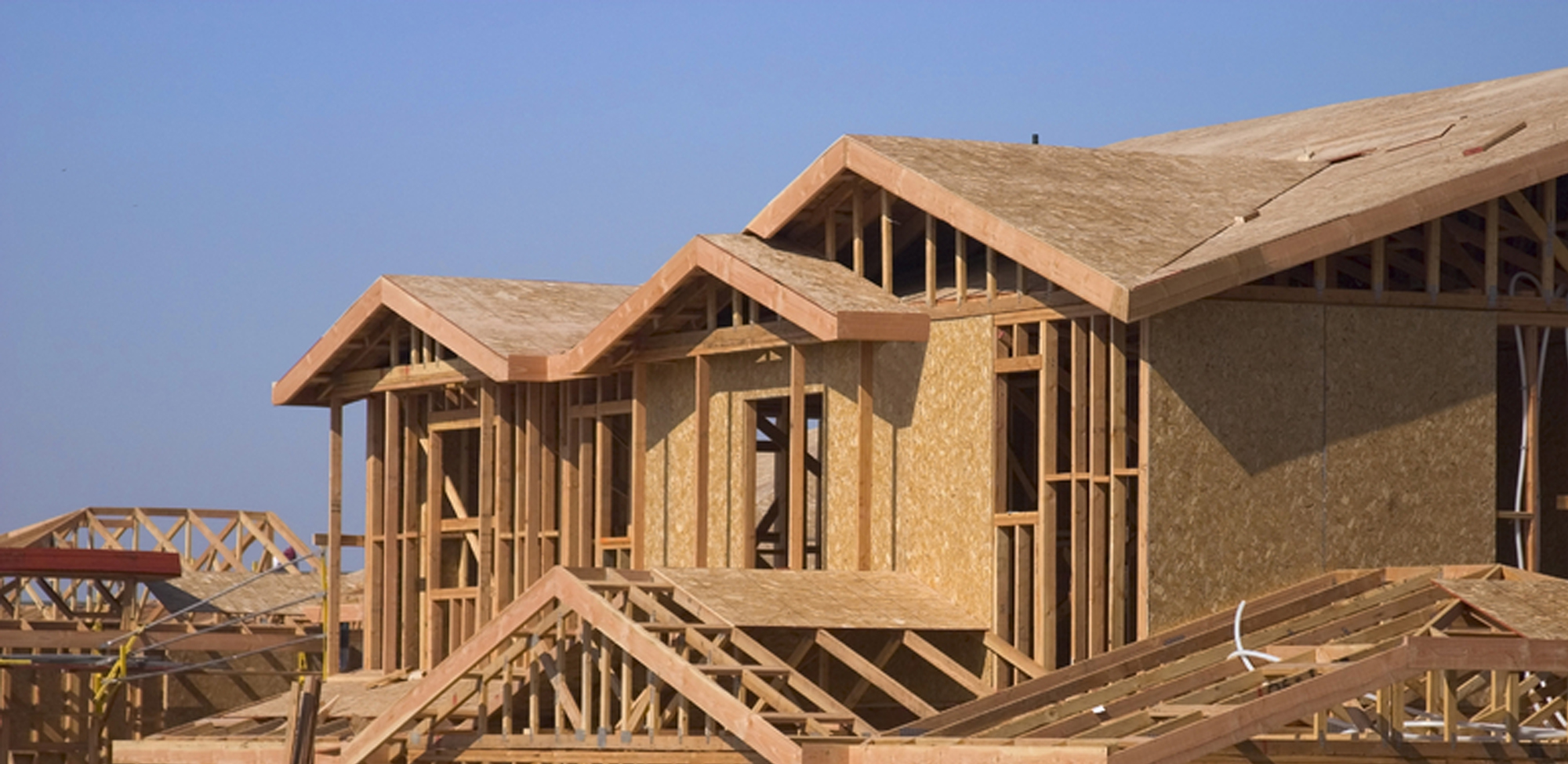

Канадский каркасный дом

Для начала хотелось бы рассказать о том, почему мы начали строить такие каркасные дома по канадской технологии. Ведь правда в том, что этот метод строительства малоэтажных домов (до 4-х этажей) в основном используется в Северной Америке, Европе, Австралии и даже Японии. Почему в России его называют канадским? Дело в том, что свое название он получил во время сотрудничества Госстроя России с Канадской ипотечной и жилищной корпорацией. Именно тогда были созданы правила строительства и проектирования одноквартирных домов с повышенными тепловыми характеристиками. Это были каркасные дома, которые мы знаем сейчас. Такие конструкции сегодня пользуются большим спросом, так как стоимость строительства очень выгодна.

Причиной возведения этих сооружений послужило то, что необходимо было сохранять тепло внутри помещений. Климат северных стран диктовал важность обеспечения более высокой теплоемкости, которая стала бы альтернативой технологии обогрева помещения. Ведь что бы ни использовалось для отопления дома, в отопительный сезон все равно приходилось нести значительные потери тепла. Мотивом для продвижения этой технологии послужило то, что на рынке появились новые технологичные материалы, основными свойствами которых были сохранение тепла в помещении и устойчивость к низким температурам.

Строительство каркасного дома

И последнее, что сыграло решающую роль в применении канадской технологии — используемый для этого строительный материал. В тех регионах, где есть большая потребность в таких теплосберегающих постройках, строительного материала хоть отбавляй. Ведь основным материалом для строительства таких построек является дерево. Получается, что такие дома не только экономят тепло, но и стоят дешево. Если обобщить, то вся технология канадского домостроения заключается в том, чтобы сделать каркас дома из дерева и обшить его панелями ОСБ или СИП-панелями (панелями ОСБ, внутри которых находится утеплитель). Благодаря ему в доме сохраняется тепло, и в него не проникают посторонние шумы и звуки.

Преимущества и недостатки

Данная технология имеет преимущества и недостатки

Отличие и достоинство этой технологии в том, что даже без дополнительного оборудования в помещении можно легко поддерживать и поддерживать стабильную температуру. При том, что жить в таком доме зимой вполне комфортно. А если у вас уже есть система отопления, то условия для проживания просто идеальны. В результате вы получаете экономичное жилье, для обогрева которого требуется гораздо меньше ресурсов, чем для домов из обычных материалов, построенных по стандартным технологиям.

Вот тут-то мы и подошли ко второму преимуществу такого дома — его стоимости и обслуживанию. Дерево – не самый дорогой строительный материал. В наших условиях его достаточно, к тому же он натуральный и имеет ряд положительных характеристик. Для обогрева такого деревянного дома не нужен мощный котел и количество ресурсов на его обогрев минимально. Это позволит сэкономить не только на покупке и установке системы отопления, но и на использовании топлива для отопления. Ведь тепло в помещении дома, построенного по канадской технологии, будет поддерживаться на стабильном уровне и достаточно долго.

Основным материалом является дерево

Наряду с такими важными положительными качествами можно отметить и следующие преимущества:

• скорость строительства;
• работы можно выполнять в любое время года;
• низкие трудозатраты и простота работы;
• способность к возведению объектов различной сложности, строительных форм и конфигураций;
• такую ​​конструкцию можно возводить практически на любом типе грунта;
• нет необходимости нанимать профессионалов и специальное оборудование;
• простота и доступность отделочных работ;
• Орош звукоизоляционные свойства;
• возможность скрыть систему коммуникаций под обшивкой каркаса, что будет способствовать повышению эффективности конструкции;
• Особенностью всех материалов, используемых в строительстве, является их способность накапливать и удерживать тепло.

Но, как известно, ничего идеального быть не может, и наш случай не исключение. Недостатки канадской техники может понять подросток еще подростком — если все из дерева, то велика вероятность, что все вспыхнет, как спичка, при малейшей возможности! И это действительно так. И даже всевозможные средства, придающие дереву огнеупорность, не сильно спасают. Более того, внутри СИП-панелей находится утеплитель, служащий приманкой для различных грызунов.

Утеплитель привлекает грызунов

Судя по отзывам тех, кто уже построил такой дом и живет в нем, не рекомендуется выполнять работы в сырую погоду, чтобы СИП-панели не накапливали влагу внутри.

Как видите, преимуществ у этой технологии гораздо больше, чем недостатков. И если вы решите построить дом своей мечты таким образом, вы останетесь только в плюсе.

Из каких материалов строится

СИП состоит из

Как уже отмечалось, Основное отличие такого здания в том, что весь каркас выполнен из дерева. Основными материалами для него являются:

1. Деревянные бруски, выполняющие роль стоек для каркаса. В основном для этого выбирают брусья, сечение которых составляет 50 мм и более. Их длина зависит от размеров будущей конструкции. Важнейшее требование к этой категории материалов – достаточная прочность. И это неслучайно, так как эти опоры выполняют роль несущих стен, поэтому на них приходится большая часть нагрузки всей конструкции. При выборе материала для таких стеллажей обратите внимание на твердые и прочные породы дерева, обладающие большей плотностью и долговечностью.
2. Поперечные балки. Они также должны быть изготовлены из плотной, надежной и твердой древесины. Они занимают второе место по переносимой нагрузке; поэтому на материале тоже не стоит экономить. Поперечные балки должны выдерживать вес деревянных панелей, оконных и дверных рамных конструкций.
3. Деревянные панели обшивки. Они представляют собой щиты, которые прочно соединены между собой. Обратите внимание, что именно для этих конструктивных элементов существует особое требование относительно породы дерева. Важно, чтобы они были изготовлены из древесины хвойных пород. Все дело в характеристиках и свойствах хвойных пород. В древесине есть смола, которая придает материалу повышенную устойчивость к влаге, а также препятствует быстрому гниению. В роли материала для стен могут служить СИП-панели – инновационный материал, которым чаще всего обшивают не только стены, но и пол, и крышу.
4. Чтобы успешно завершить строительство дома по каркасной технологии, вам потребуются доски для изготовления полов в доме. В редких случаях основание для пола бетонное, поверх которого укладывается паркет или ламинат. Помимо прочего, для выполнения строительных работ потребуются материалы для кровли и облицовочные материалы — гипсокартон, обои, керамическая плитка и др.

Технология возведения каркасного дома

Итак, нужно знать, что нужно для постройки дома своими руками. Но с чего начать работу и как построить свой дом быстро и правильно? Давайте посмотрим.

Проектно-подготовительные работы

Проектирование

Любое строительство начинается с проектирования, и наш случай не исключение. Первым делом необходимо составить план или проект дома. Без определенных навыков сделать это невозможно, ведь в таком деле есть множество своих нюансов, от которых зависит прочность, долговечность и безопасность постройки. Поэтому такую ​​работу лучше доверить квалифицированному архитектору, который сделает все необходимые чертежи, выслушав ваши пожелания, а также сможет составить смету, посчитав, сколько материала вам понадобится и сколько всего этого будет стоить стоимость. Конечно, цена такой услуги немаленькая, но она того стоит, особенно если вы хотите построить большой дом с различными конструктивными особенностями.

Когда у вас нет дополнительных средств на найм специалиста, вы можете поискать готовые проекты в интернете. Только теперь приходится довольствоваться тем, что есть. И здесь надо быть предельно осторожным, так как происхождение того или иного замысла неясно. Для надежности не пользуйтесь бесплатными ресурсами, защищая себя от некачественного материала. А лучше заплати и будь спокоен. Помните, от правильности наброска зависит очень многое.

Строительные материалы

После того, как проект готов, необходимо приобрести все необходимые материалы. Предусмотрите специальное помещение или место под навесом, где дрова будут правильно храниться. Вам нужно защитить его от влаги. Теперь следует определиться со строительной площадкой и подготовить ее: убрать все лишнее, провести свет на площадку, обеспечить ее водой и подготовить все необходимые материалы. Как только все будет готово, можно приступать к строительству фундамента вашего будущего дома.

Фундамент под каркасный дом

Процесс строительства каркасного дома по канадской технологии, как и все другие, начинается с возведения фундамента и пола под дом, которые являются базовой платформой для всего здания. Очень важно все сделать правильно, так как от фундамента зависит надежность всей конструкции. Поскольку дом из дерева не имеет большого веса, не придется делать массивный фундамент. Однако, чтобы конструкция была надежно расположена на земле и устойчива, фундамент нужно сделать столбчатым или ленточным и обеспечить хорошую гидроизоляцию.

Как сделать столбчатый фундамент? Вам необходимо купить асбестовые трубы, которые будут зарыты в землю.

Прочный фундамент

Итак, процесс работы выглядит следующим образом:

1. Подготовительные работы. Вам необходимо произвести минимальные расчеты с учетом типа грунта, глубины промерзания и этажности вашего дома. Затем подготовьте поверхность, сняв верхний плодородный слой. Сделайте разметку и отметьте места, где будут установлены столбы. Прочность фундамента зависит от расстояния между опорами. Рекомендуемое расстояние 80 или 100 см.
   При выполнении разметки особое внимание нужно уделить участкам, наиболее подверженным нагрузке: углам, стенам, плитам.
2. В обозначенных местах сделать лунки диаметром 20 см и глубиной 100 см. Для удобства лучше использовать специальную ручную дрель. Опоры должны опускаться на 30 см ниже, чем промерзает земля на вашем участке, учитывайте это. В зависимости от мороза глубина может меняться.
3. Дно колодцев трамбуют и укладывают песчаную подушку. В эти отверстия необходимо вставить асбестовые трубы высотой примерно 140 см. Помните, что опоры должны выступать от земли не более чем на 30 см.
4. Все трубы строго выровнять, снаружи засыпать землей и утрамбовать. После этого приготовьте бетонную смесь и залейте ею трубы на треть. В трубу опустите две трубы арматуры, которые должны выступать на 20-30 см. Теперь осталось заполнить все до конца.
5. Завершающим этапом будет монтаж ростверка (нижняя обвязка). После высыхания бетона уложите на столбы слой рубероида для гидроизоляции. На опоры нужно положить доски методом шипового соединения в паз. К основанию доски крепятся анкерными болтами. Закрепите все элементы саморезами.

Нижняя обвязка каркасного дома

Ваша основа готова, но вам еще нужно убедиться, что нижняя обвязка ровная. Используйте строительный уровень. Теперь можно приступить к возведению пола

Устройство пола в каркасном доме

Чтобы сделать основание в каркасном доме, необходимо установить лаги. Поэтому заранее в ростверке необходимо сделать пазы в местах их установки. Далее установите бревна на свои места, сделав своеобразную обрешетку для основания. Можно использовать либо доски, либо деревянный брус, размер которого 100*50 мм или 150*50 мм. Можно выбрать изделия других размеров, все зависит от особенностей эксплуатации помещения и уровня нагрузки. Крепить лаги можно любыми крепежными элементами: шурупами, гвоздями, уголками, саморезами или дюбелями.

Пол в каркасном доме

Чтобы деревянная конструкция со временем не прогнила, перед установкой обработайте ее специальным составом. Благодаря этому ваш дом прослужит намного дольше.

На такое основание можно укладывать СИП-панель или фанеру толщиной 20 мм. Важно хорошо закрепить фанеру или панель к каждой опорной лаге, чтобы ваш пол не скрипел, когда вы по нему ходите. Обратите внимание, что эту работу лучше проводить в солнечный день, когда ничего не предвещает осадков. В противном случае фанера может вздуться от дождя. Даже после того, как вы укрыли весь пол, его лучше накрыть пленкой из полиэтилена, если есть вероятность, что пойдет дождь.

Фанера

Если вы хотите, чтобы ваш пол был утеплен, лучше обшить его СИП-панелями, внутри которых находится утеплитель. Делается это очень просто: на подготовленные лаги нужно установить панели. Особенность панелей в том, что они имеют пазы по периметру, за счет того, что утеплитель в них не заподлицо. Поэтому нужно соединить их шиповым методом в паз. Для начала наружную поверхность плит нужно покрыть расплавленной битумной мастикой. После этого каждая плита ставится на свое место по периметру дома. Чтобы соединить все элементы между собой, нужно использовать брусок, который послужит шипом. Он будет связующим элементом между двумя пластинами. Перед соединением панелей в пазы панелей необходимо нанести монтажную пену. С двух сторон соединение нужно закрепить саморезами. Всю работу можно сделать за несколько часов. В конце периметра торцы панелей следует закрыть обвязочной планкой, которая придаст жесткость всей конструкции. Для этого пустота задувается монтажной пеной и устанавливается в нее доска необходимой ширины. Для надежности его также фиксируют саморезами.

Утепление пола

Возведение стен каркасного дома

Для начала необходимо убедиться, что сделанный вами фундамент идеально ровный. Ведь все неровности будут влиять на конструкцию здания в целом, вызывая перекосы. Только после этого можно приступать к возведению стен вашего дома.

Возведение стен из СИП-панелей

В качестве стен лучше использовать СИП-панели, придерживаясь канадской технологии, монтаж которых несложный, а будущий дом будет достаточно теплым. Чтобы сделать такие стены, для начала нужно сделать нижнюю обвязку, по которой впоследствии будут «скатываться» панели. Обвязка делается в соответствии с чертежами вашего дома. Сайдинговые доски нужно закрепить по периметру и по всему дому, чтобы они повторяли конструкцию стен потолка. Доски должны иметь ширину, которая позволяла бы войти в нее СИП-панели. Ведь возведение стен тоже будет происходить шиповым методом в паз.

Стены здания из СИП-панелей

Обвязка крепится к основанию саморезами. Для измерения правильного размещения обвязки используйте шаблон из панели CIP. После этого для надежности в обвязке и основании в фундамент проделывается отверстие и все фиксируется анкерными болтами. Стены лучше строить из углов дома. Первая панель устанавливается по уровню и крепится к обвязочной планке с помощью пенопласта и саморезов. Теперь загерметизируйте соединение и установите вторую панель, чтобы сформировать угол здания. Соедините панели между собой в углу саморезами 220 мм. Теперь по чертежам продолжайте строить конструкцию так же, как и пол. Пластины соединяются между собой с помощью планки, которая выполняет роль шипа между пазами пластин. Не забудьте про оконные и дверные проемы. После того, как каркас готов, верхние пазы панелей нужно заштопать и положить туда обвязочную доску.

Теперь пришло время сделать перекрытие, которое можно сделать как из обычных досок, так и из тех же СИП-панелей. Если вы строите двух- или трехэтажный дом, то после монтажа потолка продолжайте строить стены по тому же принципу, что и первый этаж. А когда вы строите одноэтажный дом, то самое время заняться сооружением крыши.

Устройство крыши каркасного дома

Устройство крыши

Как известно, крыши для домов бывают разные:

• односкатный;
• фронтон;
• плоский;
• купол.

Это не все виды. Но традиционно в наших краях делают двускатную крышу.

Обвязка верхняя

В первую очередь необходимо установить на пол мауэрлат, к которому будет крепиться вся стропильная система. В качестве стропил можно использовать доски толщиной 50 мм, а шириной 100 мм. Для изготовления обрешетки возьмите доску толщиной 25 мм и шириной 100 мм. Стропила устанавливаются под углом 45-50˚. Их можно сделать сразу на земле или прямо на крыше, чтобы не поднимать их туда.

Итак, сверху стропила соединяются между собой торцевым соединением с гвоздями. Для придания им жесткости следует отступить от верхнего соединения 500-600 мм и прибить ригель, чтобы стропила получили форму буквы «А». Нижние концы нужно уложить на мауэрлат и надежно их зафиксировать. Не забудьте сделать выпуск 200-250 мм.

Утепленная кровля жилого дома

Сначала необходимо установить наружные стропила, спереди и сзади дома. Чтобы надежно их зафиксировать и придать жесткости, дополнительно сделайте посередине сшивку и прогонку. Теперь поместите стропила в центр дома и прибейте сверху коньковую доску. Осталось установить остальные стропила. Обратите внимание, что стропила необходимо устанавливать с шагом 500 мм. Обшить фронтоны можно теми же SIP-панелями.

Теперь нужно сделать ящик. Крепить доски нужно к стропилам с шагом 50 мм. Не забудьте сделать выпуск для крайних стропил 200-250 мм. Доски обрешетки крепятся гвоздями, длина которых составляет 60 мм. После изготовления обрешетки уложите на нее один-два слоя рубероида для обеспечения гидроизоляции. При этом расстилается вертикально с нахлестом 100-150 мм. Его также нужно закрепить к обрешетке маленькими гвоздями с широкой шляпкой. Чтобы утеплить крышу, снизу можно уложить слой утеплителя, а также защитить пароизоляционной лентой.

Крыша дома по канадской технологии также может быть выполнена из СИП-панелей.

Металл

Теперь осталось уложить рубероид и обшить свесы крыши. Кровельным материалом могут служить:

• шифер;
• металлочерепица;
• битумная черепица;
• настил;
• керамическая черепица

Что выбрать — решайте сами. Отталкивайтесь от своих финансов и желаний.

Подведем итоги

Каркасный дом

Теперь фундамент вашего дома по канадской технологии уже готов. Как видите, сделать такой домик достаточно быстро и просто, главное желание и следование инструкции. Но на этом строительство дома не закончено, вам предстоит еще многое сделать. Но все это уже по стандартной схеме, которая подойдет для строительства любого дома. Вам предстоит провести все коммуникации, установить окна, двери, выполнить внутреннюю и внешнюю обшивку и т. д. Тем не менее, основная работа проделана, и вам остается только гордиться тем, как много вы уже сделали. Такой дом, сделанный по канадской технологии, простоит долго!

Учитель SAIT призывает школу вновь открыть лабораторию для практических занятий, в которой учащиеся строят дома программы архитектурных технологий будут строить дома, чтобы лучше понять процесс.

Инструктор SAIT Карло Велчич говорит, что не понимает, почему SAIT закрыл лабораторию, которая, по его словам, очень помогла ему во время проведения его класса по оценке.

Каждый год команды студентов строили каркас, пол и крышу дома, а также устанавливали окна и двери в двух бунгало площадью 1000 квадратных футов.

«Когда мы объединяем теорию с практикой, они идут в лабораторию и на самом деле видят, о чем мы говорим в классе. У них есть момент «ага», когда они говорят: «Теперь я понял». Мы потеряли это», — сказал Велчич.

Лаборатория в той или иной форме существовала десятилетиями.

В 2012 году она была официально названа Домашней лабораторией строителей-основателей в честь 10 строителей из Калгари, которые пожертвовали по 1 миллиону долларов каждый на строительство большого ангароподобного помещения в торгово-технологическом комплексе SAIT.

Велчич говорит, что SAIT сообщил сотрудникам и студентам о закрытии лаборатории примерно в то время, когда разразилась пандемия. В то время, по его словам, происходило так много всего, что он отложил этот вопрос в сторону, зная, что пройдет некоторое время, прежде чем студенты вернутся к очному обучению.

Студенты вернулись, а лаборатория по-прежнему закрыта, и он говорит, что задавал много вопросов, но не получил реальных ответов.

«В этом нет никакого смысла», — сказал Велчич. «Никто не говорит, почему мы не можем получить его обратно». Инструктор

SAIT Карло Велчич говорит, что некоторым учащимся трудно научиться оценивать затраты и читать чертежи, не видя из первых рук, как строится дом. (Коллин Андервуд/CBC)

В заявлении для CBC News представитель SAIT сказал, что он постоянно оценивает программы и учебные планы, учитывая потребности отрасли и количество учащихся.

Далее говорится, что само пространство остается открытым, но использование полноразмерного дома для обучения было «прекращено». Вместо этого лаборатория будет использоваться как пространство для инноваций и изучения новых методов строительства.

«Это включает в себя развитие строительной отрасли посредством прикладного цифрового образования», — сказал Брайан Зинтер, исполняющий обязанности декана строительной школы SAIT.

«Кроме того, пространство теперь можно использовать для коммерческих строительных практик, завершающих проектов, проектного обучения, отраслевого сотрудничества, выступлений и презентаций, а наш MakerSpace [студенческий клуб] также переезжает в лабораторию строителей жилья».

Студенты разочарованы

Велчич говорит, что планирует скоро выйти на пенсию и беспокоится о нынешних и будущих учениках, которые не получат такого рода практическое обучение, особенно о иностранных студентах, недавних выпускниках средней школы или тех, кто не работал в промышленность раньше.

Сонни Синда, студент-технолог гражданского строительства из Филиппин, рассказал CBC News, что лаборатория была одной из причин, по которой он решил поступить в SAIT.

Он говорит, что узнал о закрытии лаборатории только после того, как начал работать прошлой осенью.

«Не знаю, стал бы я продолжать без этой части… Конечно, я был разочарован», — сказал он.

SAIT опубликовал это изображение в Твиттере в 2019 году со словами: «Вы знали, что у нас есть домашняя лаборатория?» На нем показан один из домов, построенных студентами-строителями, которые вывозят с участка. (САИТ/Твиттер)

Дестри Новочин, еще один студент-технолог, инженер-строитель, электрик по профессии, говорит, что проработал в жилищном строительстве около 20 лет, поэтому он не расстроен отменой лаборатории. Но он говорит, что видит в этом ценность для неопытных студентов.

«Вы можете смотреть на экран или на лист бумаги, сколько хотите, весь день. Но если вы не знаете, что конкретно делаете, вы почти просто выполняете движения», — сказал Новочин.

Бывший академический председатель программы технологий гражданского строительства отправил электронное письмо CBC News, в котором сказал, что он «убит горем», узнав, что лаборатория была выведена из эксплуатации.

Стивен Мотта сказал, что он был предназначен для выпускников, готовых к работе, и стал образцом прикладного образования.

«Я считаю, что SAIT необходимо учитывать важность «практического прикладного образования» и восстановить домашнюю лабораторию», — сказал Мотта.

Удивлен решением

Велчич говорит, что не верит, что решение закрыть лабораторию было принято из-за стоимости программы.

Уже несколько лет, по его словам, компания McCann’s Building Movers Ltd. бесплатно поставляет материалы, предоставляет чертежи, организует продажу домов и перемещает их из лаборатории в общину.

Затем он получит комиссию от продажи дома для покрытия своих расходов.

«На самом деле с нашей стороны не было никакой финансовой выгоды; это была скорее помощь SAIT, студентам и будущей рабочей силе в строительстве дома», — сказал Патрик Макканн, совладелец компании.

студента SAIT имели возможность строить два дома в год в своей лаборатории, что, по словам бывшего академика, готовило их к работе. (Houselabguy/Facebook)

Макканн говорит, что дома оказались в основном в сельских районах Альберты. Он говорит, что ему до сих пор звонят люди, которые хотят дом, построенный SAIT.

В компании говорят, что решение SAIT застало их врасплох.

«Я бы хотел сесть с кем-нибудь в SAIT и попытаться перезапустить его. Это то, что делают партнеры, но меня ни разу не пригласили на встречу или что-то настроить, это было просто: «Приходите за своим оборудованием». Мы больше не строим дома», — сказал Макканн.

CBC News связалась с 10 строителями, которые пожертвовали деньги на создание лаборатории.
